Как диагностировать и заменить датчик АБС КАМАЗ 65115

Датчик АБС (антиблокировочной системы) на КАМАЗ 65115 играет ключевую роль в обеспечении безопасности и управляемости автомобиля, предотвращая блокировку колес при торможении. В данной статье мы подробно рассмотрим процесс диагностики и замены этого важного элемента, а также разберем коды ошибок системы WABCO EBS, что поможет владельцам и механикам быстро выявлять и устранять неисправности. Знание о проверке зазоров и схеме подключения датчика позволит избежать серьезных проблем на дороге и продлить срок службы тормозной системы.

Принцип работы и конструктивные особенности сенсора

На грузовых автомобилях марки КАМАЗ, включая модель 65115, чаще всего устанавливаются системы ABS от производителей WABCO или Knorr-Bremse. Основой работы колесного датчика является индуктивный принцип. Устройство состоит из магнитного сердечника с намотанной на него катушкой из тонкой медной проволоки.

Когда колесо вращается, зубчатый венец, расположенный на ступице или дифференциале, проходит близко к торцу датчика. Зубья венца, выполненные из ферромагнитного материала, изменяют магнитное поле катушки, что приводит к возникновению переменного электрического тока. Амплитуда и частота этого тока зависят от скорости вращения колеса.

Электронный блок управления (ЭБУ) обрабатывает синусоидальные сигналы от всех датчиков. Если частота сигнала от одного колеса резко снижается по сравнению с другими во время торможения, система распознает начало блокировки и сбрасывает давление в тормозном цилиндре через электромагнитные клапаны. Поэтому целостность обмотки и правильный зазор являются критически важными параметрами.

Корпус датчика обычно изготавливается из прочного пластика или металла, устойчивого к агрессивным условиям, маслу и высоким температурам. Внутри находится постоянный магнит. Датчик не нуждается в внешнем источнике питания для генерации сигнала и функционирует как автономный генератор. Однако в современных версиях могут встречаться активные датчики с встроенной электроникой, которые требуют подачи напряжения.

⚠️ Внимание: Индуктивные датчики чувствительны к металлической стружке. Если на торце сенсора скапливается металлическая пыль, это может исказить сигнал, и система может ошибочно интерпретировать это как остановку колеса.

Различия пассивных и активных систем

На автомобилях разных годов выпуска можно встретить различные типы сенсоров. Пассивные датчики, чаще всего устанавливаемые на КАМАЗ 65115 ранних и средних моделей, создают сигнал только во время движения. Если автомобиль стоит на месте, диагностический сканер не зафиксирует вращение колеса, даже если его прокручивать вручную с помощью домкрата, пока скорость не достигнет определенного уровня (обычно 5-10 км/ч).

Активные датчики, которые постепенно начинают использоваться в новых версиях, могут фиксировать вращение даже при очень низких скоростях и в статичном состоянии. Они требуют подключения питания и имеют более сложную внутреннюю конструкцию. При замене этих датчиков важно не перепутать их типы, так как они не взаимозаменяемы без изменения конфигурации блока управления.

Параметр	Пассивный датчик	Активный датчик
Принцип работы	Индуктивный (генерация тока)	Магниторезистивный/Холла
Питание	Не требуется	Необходимо от ЭБУ
Работа на месте	Не определяется сканером	Определяется при прокрутке

Интересные факты

Вот несколько интересных фактов о датчике АБС на КАМАЗ 65115, его диагностике, замене и кодах ошибок:

1. Принцип работы датчика АБС: Датчик антиблокировочной системы (АБС) на КАМАЗ 65115 работает по принципу индукции. Он измеряет скорость вращения колес, генерируя электрический сигнал, который передается в блок управления. Если колесо начинает блокироваться при торможении, система АБС автоматически регулирует тормозное усилие, предотвращая скольжение и обеспечивая устойчивость автомобиля.

2. Коды ошибок и их диагностика: При возникновении неисправностей в системе АБС, блок управления может выдавать коды ошибок, которые можно считать с помощью диагностического оборудования. Например, код ошибки "C0035" может указывать на неисправность датчика скорости одного из колес. Правильная интерпретация кодов ошибок позволяет быстро определить источник проблемы и избежать ненужных затрат на ремонт.

3. Замена датчика АБС: Замена датчика АБС на КАМАЗ 65115 не требует сложных инструментов и может быть выполнена самостоятельно. Однако важно помнить, что после замены датчика необходимо выполнить калибровку системы, чтобы гарантировать ее правильную работу. Неправильная установка или игнорирование калибровки может привести к повторным ошибкам и снижению эффективности торможения.

Симптоматика неисправностей и коды ошибок

Первым и наиболее очевидным признаком неисправности датчика ABS является включение желтой контрольной лампы на приборной панели. На модели КАМАЗ 65115 с европейской кабиной эта лампа обычно расположена в блоке индикаторов справа от руля. Также может загореться красный индикатор, сигнализирующий о стояночном тормозе или низком давлении, если система ABS объединена с EBS.

При подключении диагностического оборудования, такого как WABCO Diagnostics, DAF Davie или универсальных сканеров, например, Autel или Launch, в памяти блока управления фиксируются коды ошибок. Для систем WABCO характерны коды, указывающие на обрыв цепи, короткое замыкание или отсутствие сигнала. Например, код "Sensor Front Left" прямо указывает на проблему с левым передним колесом.

Если неисправность проявляется периодически, лампа может загораться только в дождливую погоду или при проезде через глубокие лужи. Это может свидетельствовать о нарушении герметичности разъема или повреждении изоляции провода. Вода, попадая в контакт, создает паразитное сопротивление, которое ЭБУ воспринимает как обрыв или замыкание.

Косвенным признаком неисправности может быть неравномерное торможение или рывки тормозной педали при экстренной остановке на скользком покрытии. Хотя на исправной системе ABS такие рывки могут быть нормальными, их отсутствие при явной неисправности указывает на полное отключение системы.

Типичные коды неисправностей WABCO

Диагностика основывается на интерпретации определенных кодов. Система WABCO использует стандартизированные коды PID/SID и FMI. Например, SID 221 соответствует датчику левого переднего колеса, а SID 222 — правому. Значение FMI указывает на характер проблемы: FMI 3 — замыкание на положительный контакт, FMI 4 — замыкание на землю, FMI 5 — разрыв цепи.

Важно различать неисправности самого датчика и механические повреждения. Если венец зубчатого колеса поврежден или загрязнен, датчик может работать нормально, но сигнал будет поступать с перебоями. В этом случае сканер может выдать ошибку "Implausible signal" (Неправдоподобный сигнал).

1. Подключите диагностический адаптер к разъему автомобиля (обычно он находится в области бардачка или под приборной панелью).
2. Включите зажигание, но не запускайте двигатель, чтобы считать статические ошибки.
3. Запишите коды неисправностей и очистите память ошибок.
4. Прокатите автомобиль на расстояние более 50 метров со скоростью свыше 20 км/ч.
5. Повторно считайте ошибки: если код появляется вновь, неисправность активна.

Диагностика и методы проверки исправности

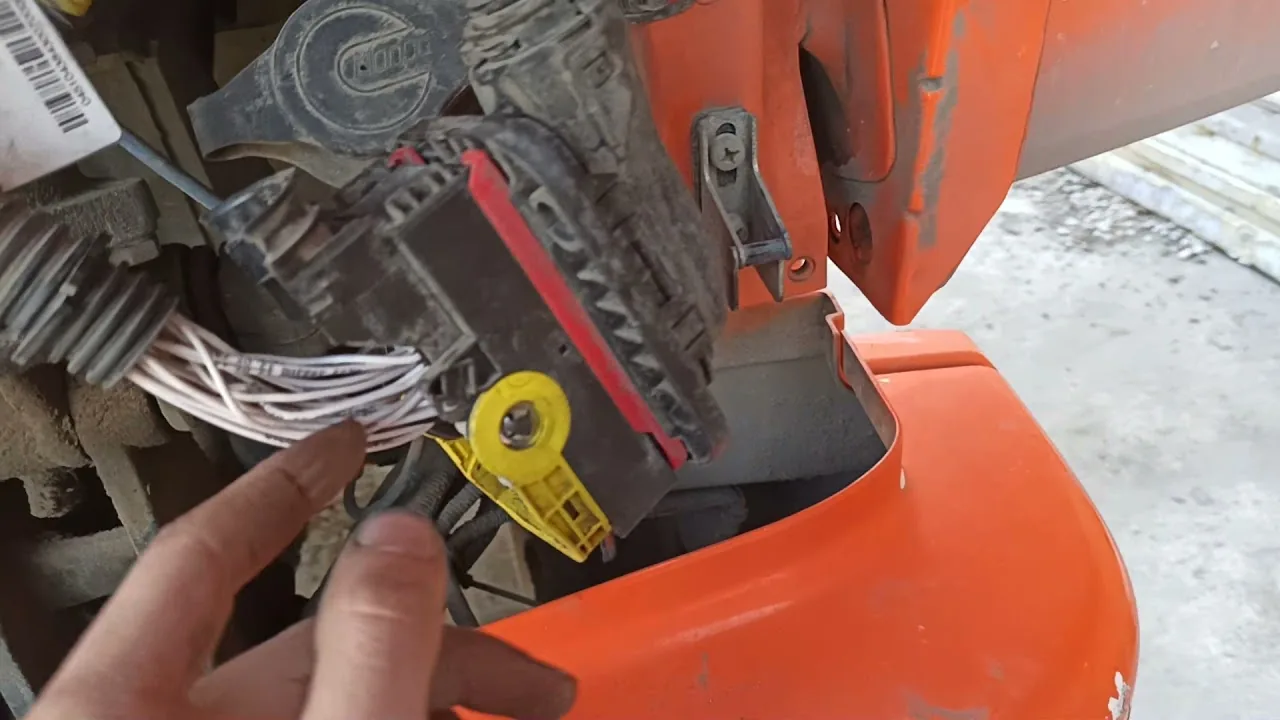

Перед тем как отправиться в магазин за новой деталью, убедитесь, что неисправность действительно связана с датчиком, а не с проводкой или блоком управления. Начальный этап диагностики включает визуальный осмотр. Для этого поднимите автомобиль на домкрат или воспользуйтесь смотровой канавой, чтобы внимательно изучить жгут проводов, идущий к датчику.

Провода могут повреждаться о элементы подвески или рамы, особенно если они недостаточно надежно закреплены хомутами. Особое внимание уделите участкам, где провод входит в корпус датчика и в разъем. Трещины на изоляции могут привести к окислению контактов и возникновению ошибок.

Следующий шаг — проверка электрических характеристик с помощью мультиметра. Отсоедините датчик от общего жгута автомобиля. Измерьте сопротивление между контактами самого датчика. Для стандартного пассивного датчика КАМАЗ нормальным считается сопротивление в пределах 800–2500 Ом, хотя конкретные значения могут варьироваться в зависимости от производителя (WABCO, Knorr, Haldex).

Также важно проверить наличие замыкания на корпус. Один щуп мультиметра прикрепите к контакту датчика, а второй — к металлическому корпусу сенсора или к чистой металлической части моста. Прибор должен показывать бесконечность (обрыв). Если он издает звуковой сигнал или показывает какое-либо сопротивление, это указывает на то, что датчик пробит на массу и требует замены.

Тип проверки	Нормальное значение	Признак неисправности
Сопротивление	800 – 2500 Ом	Обрыв (бесконечность) или КЗ (0 Ом)
Изоляция	Бесконечность	Любое сопротивление относительно корпуса
Целостность венца	Зубья без сколов	Отсутствие зубьев, загрязнение, люфт

Проверка выходного сигнала

Более эффективным способом диагностики является анализ формы сигнала с помощью осциллографа или диагностического сканера с графической функцией. При поднятом колесе и включенной передаче (для ведущих мостов) или ручном вращении колеса (для прицепных осей) на дисплее должен отображаться изменяющийся сигнал синусоидальной формы.

Если сигнал отсутствует, но сопротивление в норме, это может указывать на слишком большой зазор между датчиком и зубчатым венцом или на загрязнение поверхности магнита. В некоторых случаях достаточно просто очистить, однако, если зазор нарушен конструктивно (например, повреждено посадочное место), потребуется замена детали.

⚠️ Важно: При использовании мультиметра не применяйте режим прозвонки со звуковым сигналом для проверки катушки, если вы не уверены в пределе измерения. Лучше использовать режим измерения сопротивления (Ом), чтобы избежать повреждения чувствительной электроники мультиметра высоким током.

Технология замены и регулировка зазора

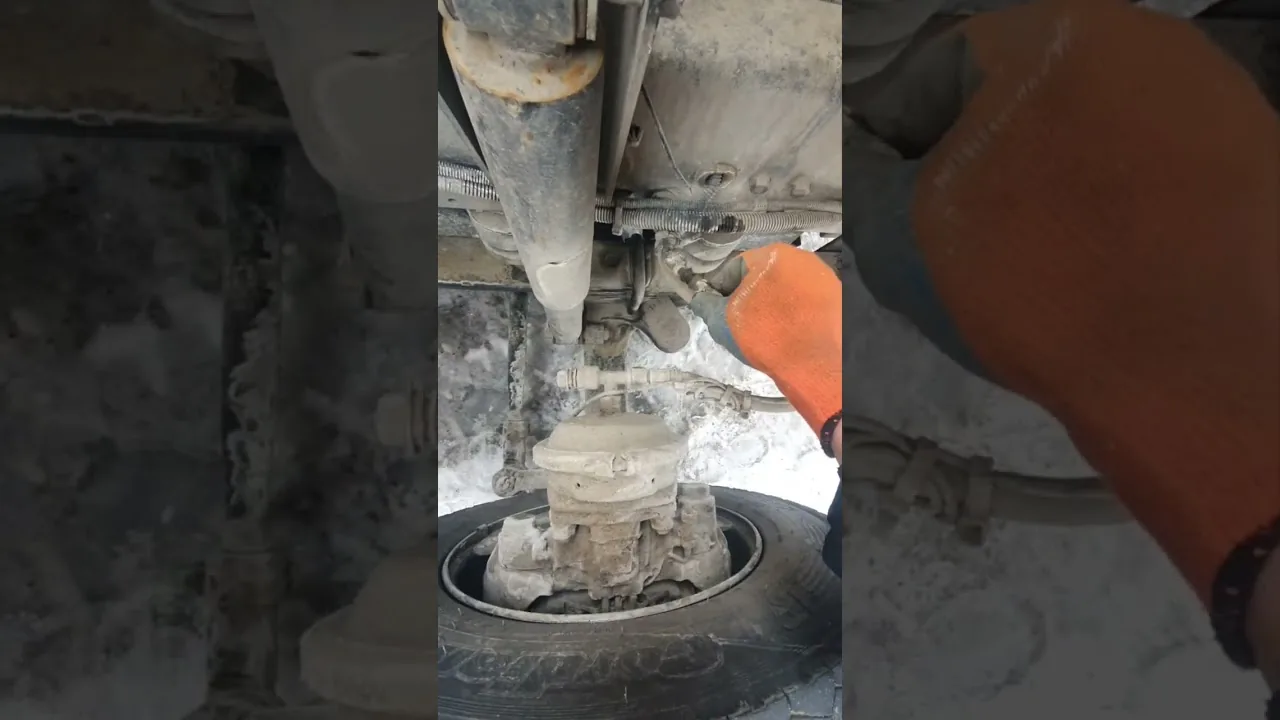

Замена датчика ABS на КАМАЗ 65115 требует базового набора инструментов и четкого следования последовательности действий. Сначала необходимо удалить неисправный датчик. Для этого обычно снимают колесо, чтобы получить доступ к тормозному суппорту или барабану, где расположен датчик.

Крепление датчика может различаться: в некоторых случаях он просто вставляется в отверстие и фиксируется стопорным винтом или болтом, в других — удерживается с помощью скобы. При извлечении старого датчика следует быть осторожным, чтобы не повредить резьбу в посадочном отверстии моста.

Перед установкой нового датчика его нужно смазать тонким слоем графитной смазки или специальной токопроводящей смазкой (если это указано производителем). Это облегчит будущую замену и защитит от коррозии. Смазывать следует только внешнюю часть корпуса, избегая попадания смазки в зазор между торцом и магнитом.

Ключевым моментом является правильная установка зазора. На КАМАЗ 65115 с системами WABCO часто используются датчики с встроенной пластиковой втулкой-распоркой. При установке такой датчик вставляется до упора в зубчатый венец, после чего фиксируется. При первом вращении колеса пластиковая втулка подгонится до необходимого зазора (обычно от 0.3 до 1.0 мм).

Моменты затяжки и финальная сборка

При установке крепежных болтов важно соблюдать момент затяжки, указанный в инструкции по ремонту. Избыточная затяжка может привести к деформации корпуса датчика или повреждению резьбы в алюминиевом корпусе тормозного суппорта. Недостаточная затяжка может вызвать вибрации и изменение зазора в процессе эксплуатации.

После установки датчика и подключения разъема (обратите внимание на характерный щелчок фиксатора) необходимо выполнить финальную проверку. Включите зажигание, запустите двигатель и совершите пробную поездку. Индикатор ABS должен погаснуть через несколько секунд после начала движения, когда система завершит самотестирование.

1. Очистите место установки от грязи и ржавчины с помощью металлической щетки.
2. Установите новый датчик, убедившись, что он полностью зашел или соприкоснулся с венцом.
3. Закрепите датчик болтом или скобой, соблюдая указанный момент затяжки.
4. Подключите электрический разъем и проверьте его надежность.
5. Соберите колесо и опустите автомобиль.

Типичные ошибки при обслуживании

При ремонте тормозной системы даже опытные специалисты могут допускать ошибки, которые сводят на нет все усилия. Знание этих тонкостей поможет избежать повторных визитов в сервис и обеспечит надежную работу системы ABS на КАМАЗ 65115.

Часто проблема заключается не в самом датчике, а в качестве монтажа. Грязь, попавшая в разъем во время замены, окисление контактов из-за отсутствия смазки для электроконтактов или неправильная укладка жгута могут привести к быстрому выходу из строя исправной детали.

1. Игнорирование состояния зубчатого венца. Установка нового датчика на поврежденный или сильно загрязненный венец не имеет смысла, так как сигнал будет искажен, и ошибка снова появится.
2. Использование медных смазок на торце датчика. Некоторые смазочные материалы содержат металл, который может изменить магнитные свойства или создать токопроводящий мостик. Поэтому следует использовать только рекомендованные составы.
3. Нарушение герметичности разъема. Если после замены не защелкнуть фиксатор до конца или потерять резиновое уплотнительное кольцо, влага приведет к короткому замыканию.
4. Отсутствие проверки после замены. Многие забывают стереть ошибки из памяти ЭБУ, и лампа продолжает гореть, хотя физическая неисправность уже устранена.

Своевременная диагностика и правильная замена датчика ABS — это не только вопрос комфорта, но и важный аспект безопасности на дороге. Исправная система антиблокировки помогает сохранить управляемость грузовика при экстренном торможении, особенно на мокром асфальте или укатанном снегу, что критически важно для тяжелого самосвала с большой инерционной массой.

Регулярный визуальный осмотр проводки и разъемов в ходе планового технического обслуживания позволяет выявить потенциальные проблемы на ранней стадии, до того как они приведут к отказу системы. Помните, что работа тормозов не терпит компромиссов, и использование качественных запчастей в этой области является экономически оправданным решением.

В заключение, грамотный подход к диагностике, который включает последовательную проверку от простого к сложному (визуальный осмотр — замеры мультиметром — проверка сканером), позволяет минимизировать время простоя автомобиля. Соблюдение технологии установки и контроль зазоров гарантируют долгую и безотказную работу системы ABS на вашем КАМАЗ 65115.

Рекомендации по выбору запчастей

При выборе запчастей для датчика АБС (антиблокировочной системы) на КАМАЗ 65115 важно учитывать несколько ключевых факторов, чтобы обеспечить надежную и безопасную работу автомобиля. Правильный выбор запчастей не только влияет на эффективность работы системы, но и на общую безопасность транспортного средства.

Во-первых, стоит обратить внимание на оригинальные запчасти. Использование оригинальных деталей гарантирует, что они будут полностью совместимы с вашим автомобилем и соответствовать всем необходимым стандартам качества. Оригинальные датчики АБС, как правило, имеют более длительный срок службы и обеспечивают стабильную работу системы.

Во-вторых, если вы рассматриваете возможность покупки неоригинальных запчастей, важно выбирать продукцию от проверенных производителей. Изучите отзывы и рейтинги компаний, которые производят аналогичные детали. Обратите внимание на наличие сертификатов качества и гарантийных обязательств. Это поможет избежать покупки низкокачественных запчастей, которые могут привести к сбоям в работе системы АБС.

Третьим важным аспектом является совместимость запчастей с конкретной моделью вашего автомобиля. Перед покупкой обязательно уточните, подходит ли выбранный вами датчик АБС для КАМАЗ 65115. Неправильный выбор может привести к неправильной работе системы и, как следствие, к аварийным ситуациям на дороге.

Также стоит учитывать условия эксплуатации автомобиля. Если ваш КАМАЗ используется в тяжелых условиях (например, на строительных площадках или в условиях плохих дорог), рекомендуется выбирать более прочные и устойчивые к износу детали. В таких случаях могут подойти запчасти, которые специально разработаны для эксплуатации в сложных условиях.

Наконец, не забывайте о ценовом факторе. Хотя цена не всегда является показателем качества, слишком низкая стоимость может свидетельствовать о низком качестве запчастей. Сравните цены на аналогичные детали от разных производителей и выберите оптимальный вариант, который сочетает в себе разумную цену и высокое качество.

Следуя этим рекомендациям, вы сможете выбрать надежные запчасти для датчика АБС на КАМАЗ 65115, что обеспечит безопасность и эффективность работы вашего автомобиля.

Совместимость с различными моделями КАМАЗ

Датчик АБС (антиблокировочной системы) является важным компонентом системы безопасности автомобиля, обеспечивая контроль за состоянием колес и предотвращая их блокировку во время торможения. Модель КАМАЗ 65115, как и многие другие грузовые автомобили, использует этот датчик для повышения безопасности и управляемости. Однако, важно понимать, что не все датчики АБС совместимы с каждой моделью КАМАЗ, и это может привести к проблемам в работе системы.

КАМАЗ 65115 имеет свою специфику, и датчики АБС, используемые в этой модели, могут отличаться от тех, что применяются в других моделях КАМАЗ. Например, в зависимости от года выпуска и комплектации, могут использоваться разные типы датчиков, которые имеют различные характеристики и подключения. Поэтому перед заменой датчика необходимо убедиться в его совместимости с конкретной моделью и годом выпуска автомобиля.

При выборе датчика АБС для КАМАЗ 65115 важно учитывать следующие аспекты:

• Производитель: Рекомендуется использовать оригинальные запчасти или качественные аналоги от проверенных производителей, чтобы избежать проблем с совместимостью и надежностью.
• Тип подключения: Разные модели могут иметь различные разъемы и схемы подключения, поэтому необходимо внимательно изучить технические характеристики.
• Совместимость с системой управления: Датчик должен быть совместим с электронным блоком управления (ЭБУ) автомобиля, чтобы обеспечить корректную работу системы АБС.

Также стоит отметить, что при замене датчика АБС на КАМАЗ 65115 необходимо следить за состоянием проводки и разъемов, так как повреждения в этих местах могут привести к неправильной работе системы, даже если сам датчик установлен корректно.

В заключение, правильный выбор и установка датчика АБС для КАМАЗ 65115 являются ключевыми факторами для обеспечения безопасности и надежности автомобиля. Рекомендуется обращаться к специалистам или в авторизованные сервисные центры для диагностики и замены, чтобы избежать возможных ошибок и проблем в будущем.

Профилактика и уход за датчиком АБС

Профилактика и уход за датчиком АБС (антиблокировочной системы) являются важными аспектами, которые способствуют надежной работе системы торможения и повышают безопасность автомобиля КАМАЗ 65115. Правильное обслуживание датчика может предотвратить его преждевременный выход из строя и снизить риск возникновения ошибок в системе.

Первым шагом в профилактике является регулярная проверка состояния датчика АБС. Это включает в себя визуальный осмотр на наличие механических повреждений, коррозии или загрязнений. Датчик должен быть чистым, так как грязь и пыль могут влиять на его работу. Если на датчике или его проводах обнаружены следы коррозии, рекомендуется очистить их специальными средствами или заменить поврежденные элементы.

Также стоит обратить внимание на крепление датчика. Он должен быть надежно зафиксирован в своем посадочном месте, так как вибрации и удары могут привести к его смещению или повреждению. Если крепежные элементы ослабли, их следует подтянуть или заменить.

Кроме того, важно следить за состоянием проводки, соединяющей датчик с блоком управления. Проводка не должна иметь трещин, изоляция должна быть целой, а соединения — надежными. В случае обнаружения повреждений, необходимо произвести их ремонт или замену.

Регулярная диагностика системы АБС также играет ключевую роль в профилактике. Использование диагностического оборудования позволяет выявить возможные ошибки и неисправности на ранних стадиях. При помощи сканера можно считать коды ошибок, которые могут указывать на проблемы с датчиком АБС или другими компонентами системы. Рекомендуется проводить диагностику не реже одного раза в год или перед длительными поездками.

Не менее важным аспектом является соблюдение рекомендаций производителя по эксплуатации автомобиля. Это включает в себя использование качественных тормозных колодок и дисков, которые не будут вызывать избыточный износ датчика АБС. Также стоит избегать резких торможений и маневров, которые могут негативно сказаться на работе системы.

В заключение, регулярная профилактика и уход за датчиком АБС КАМАЗ 65115 помогут обеспечить его надежную работу и продлить срок службы системы торможения. Следуя простым рекомендациям, можно избежать серьезных проблем и обеспечить безопасность на дороге.

Регулярные проверки и обслуживание системы

Регулярные проверки и обслуживание системы ABS (антиблокировочной системы тормозов) являются ключевыми аспектами обеспечения безопасности и надежности работы автомобиля КАМАЗ 65115. Датчик АБС играет важную роль в этой системе, так как он отвечает за отслеживание скорости вращения колес и передачу данных в электронный блок управления. Неправильная работа датчика может привести к сбоям в системе торможения, что в свою очередь может стать причиной аварийных ситуаций.

Для поддержания системы в исправном состоянии рекомендуется проводить регулярные проверки датчика АБС. Это включает в себя визуальный осмотр на наличие механических повреждений, загрязнений или коррозии. Также важно проверять электрические соединения на наличие окисления или повреждений проводки, так как это может привести к неправильной работе датчика.

Кроме того, следует периодически проводить диагностику системы ABS с использованием специализированного оборудования. Это позволит выявить возможные ошибки и неисправности, которые могут не проявляться в повседневной эксплуатации. Важно помнить, что коды ошибок, связанные с работой датчика АБС, могут указывать на различные проблемы, такие как неисправность самого датчика, проблемы с проводкой или сбои в работе блока управления.

Обслуживание системы также включает в себя проверку состояния тормозных колодок и дисков, так как их износ может влиять на работу системы ABS. Регулярная замена тормозных компонентов и их настройка помогут избежать перегрузки датчика и продлить срок его службы.

В случае выявления неисправностей, связанных с датчиком АБС, необходимо оперативно провести его замену. Замена датчика не требует специальных навыков и может быть выполнена самостоятельно, однако важно следовать рекомендациям производителя и использовать оригинальные запчасти для обеспечения надежности и долговечности системы.

Таким образом, регулярные проверки и обслуживание системы ABS, включая датчик АБС, являются важными мерами для обеспечения безопасности на дороге и предотвращения серьезных неисправностей в тормозной системе автомобиля КАМАЗ 65115.

Влияние неисправностей на безопасность движения

Неисправности датчика АБС (антиблокировочной системы) на КАМАЗ 65115 могут существенно повлиять на безопасность движения. Датчик АБС отвечает за мониторинг скорости вращения колес и передачу этой информации в электронный блок управления (ЭБУ) автомобиля. При возникновении неисправностей в работе датчика, система может не корректно реагировать на изменения в скорости, что может привести к блокировке колес при торможении и, как следствие, к потере управления над автомобилем.

Одной из основных функций датчика АБС является предотвращение блокировки колес во время экстренного торможения. Если датчик не работает должным образом, система может не распознать, что одно из колес начинает блокироваться, что увеличивает тормозной путь и снижает управляемость автомобиля. Это особенно критично в условиях плохой видимости или на скользкой дороге, где каждая секунда имеет значение.

Кроме того, неисправный датчик может привести к неправильной работе других систем автомобиля, таких как система курсовой устойчивости (ESP) и система контроля тяги (TCS). Эти системы зависят от данных, поступающих от датчика АБС, и при их отсутствии или некорректной работе могут не срабатывать в нужный момент, что также увеличивает риск аварийной ситуации.

Важно отметить, что многие современные автомобили, включая КАМАЗ 65115, оснащены системой самодиагностики, которая может выявлять неисправности датчика АБС и выдавать соответствующие коды ошибок. Эти коды могут помочь в диагностике проблемы и определении необходимости замены датчика. Игнорирование сигналов о неисправностях может привести к серьезным последствиям, поэтому регулярная проверка и обслуживание системы АБС являются обязательными для обеспечения безопасности на дороге.

В заключение, неисправности датчика АБС на КАМАЗ 65115 могут оказать значительное влияние на безопасность движения. Важно следить за состоянием системы и при возникновении любых подозрений на неисправность незамедлительно проводить диагностику и, при необходимости, замену датчика, чтобы избежать потенциально опасных ситуаций на дороге.
