Электронный блок управления КАМАЗ и его диагностика

Опубликовано: 02.10.2026

Электронный блок управления (ЭБУ) является ключевым элементом в системе управления двигателем автомобилей КАМАЗ, обеспечивая оптимизацию работы двигателя и снижение расхода топлива. В данной статье мы представим полную инструкцию по диагностике и ремонту ЭБУ, включая расшифровку кодов ошибок, схемы подключения, а также методы прошивки и сброса параметров через CAN-интерфейс. Эта информация будет полезна как профессиональным механикам, так и владельцам автомобилей, стремящимся самостоятельно разобраться в работе своего транспортного средства и эффективно решать возникающие проблемы.

Архитектура и функциональные особенности контроллеров КАМАЗ

На современных грузовиках КАМАЗ, соответствующих экологическим нормам Евро-4 и Евро-5, используются сложные микропроцессорные системы управления двигателем (ЭСУД). В их основе лежат контроллеры Bosch EDC7 UC31 или аналогичные устройства, адаптированные для российских условий. Эти герметичные модули устойчивы к вибрациям, перепадам температур и влаге, но их внутренняя электроника требует стабильного напряжения от бортовой сети.

Блок управления формирует состав топливно-воздушной смеси, регулирует момент впрыска, управляет рециркуляцией выхлопных газов (EGR) и системой нейтрализации (SCR/AdBlue). Ключевой особенностью является наличие двух независимых каналов для обработки данных, что позволяет системе проводить самотестирование и выявлять рассинхронизацию вычислений. Если один из каналов обнаруживает аномалию в работе другого, блок переводит двигатель в аварийный режим.

Внутри корпуса ЭБУ находится печатная плата с микроконтроллером, микросхемами памяти (EEPROM и Flash) и драйверами для управления форсунками и клапанами. Память делится на несколько секторов: в одном хранится калибровочная прошивка (software), в другом — адаптационные данные, собранные в процессе эксплуатации (пробег, расход топлива, коррекции топливоподачи). Эти адаптации часто становятся причиной нестабильной работы после замены датчиков или форсунок.

Для связи с внешними устройствами используется высокоскоростной протокол CAN (Controller Area Network). Через этот интерфейс ЭБУ обменивается данными с блоком управления тормозами (ABS/EBS), приборной панелью, тахографом и другими компонентами. Нарушение целостности CAN-шины, например, из-за короткого замыкания или обрыва, воспринимается контроллером как критическая ошибка, что блокирует нормальную работу системы.

На более старых моделях, соответствующих стандарту Евро-3, могут использоваться системы Bosch EDC7 L32 или более ранние версии, однако их функциональные возможности значительно ограничены по сравнению с современными аналогами. Версии прошивок на таких блоках часто требуют обновления для корректной работы с новыми датчиками или устранения заводских программных ошибок.

⚠️ Важно: Электронный блок управления КАМАЗ чувствителен к скачкам напряжения при «прикуривании» или использовании сварочного аппарата. Перед проведением сварочных работ на раме обязательно отключайте массу и снимайте клеммы с аккумулятора, а в идеале — демонтируйте сам ЭБУ.

Методы аппаратной и программной диагностики

Диагностика системы управления двигателем начинается с визуального осмотра и проверки состояния проводки. Однако для получения точной информации о работе системы необходим специализированный сканер. Для грузовиков КАМАЗ чаще всего используются дилерские сканеры Bosch KTS, ESI[tronic] или универсальные мультимарочные устройства, поддерживающие протокол J1939. Подключение осуществляется через диагностический разъем, который обычно располагается в кабине водителя или под капотом.

Процесс подключения оборудования требует строгого соблюдения последовательности действий, чтобы избежать повреждения интерфейса контроллера. Неправильное подключение или использование некачественных переходников может привести к поломке CAN-трансивера в ЭБУ.

После установления связи с блоком управления диагностическая программа показывает список активных и сохраненных ошибок. Активные ошибки указывают на текущие проблемы, тогда как сохраненные (исторические) могли возникнуть ранее. Важно различать эти типы: исторические коды можно удалить, но если неисправность все еще существует, они появятся снова после нескольких циклов работы двигателя.

Особое внимание следует уделить параметрам «живых» данных. В реальном времени можно отслеживать напряжение на датчиках, положение рейки ТНВД, температуру охлаждающей жидкости и давление в топливной рампе. Сравнение показаний с эталонными значениями позволяет выявить неисправный датчик даже при отсутствии явной ошибки.

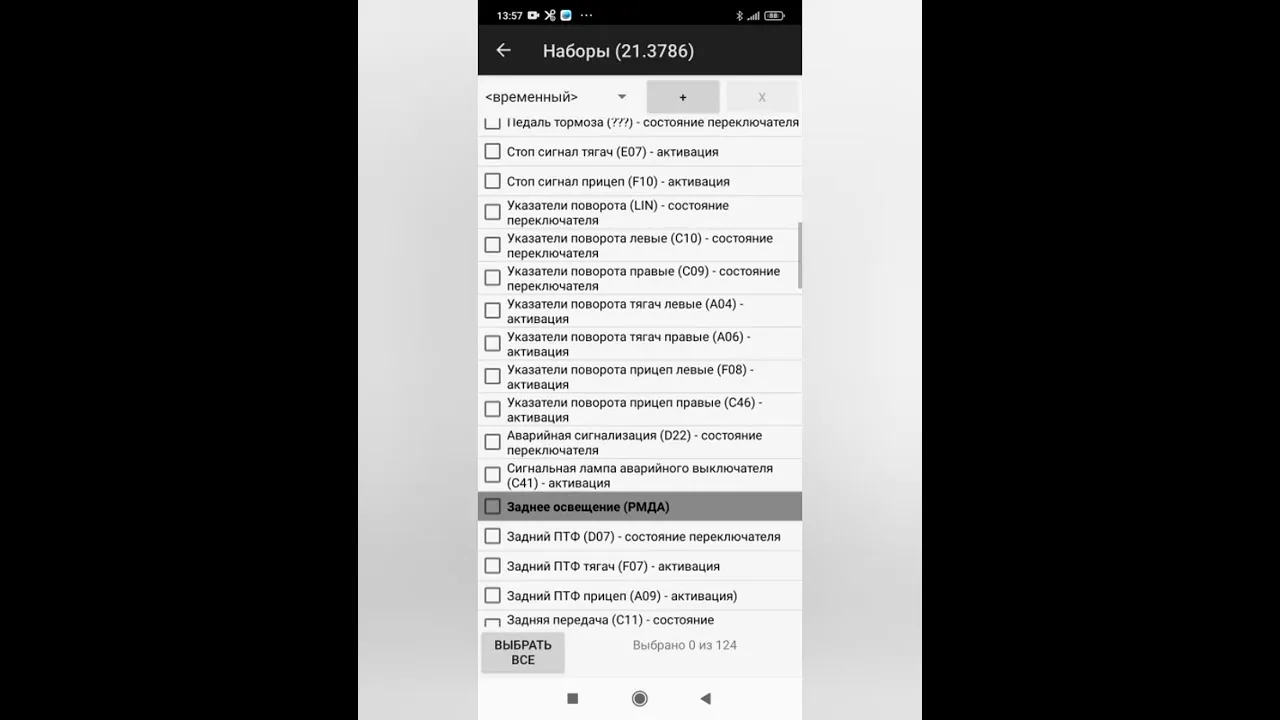

Для более глубокой диагностики используется режим осциллографа, который позволяет увидеть форму сигнала на форсунках или датчиках положения коленвала. Это особенно полезно при поиске плавающих неисправностей, которые не фиксируются кодами ошибок. Профессиональные сканеры также позволяют проводить тесты исполнительных механизмов, например, отключать цилиндры по одному для оценки равномерности работы двигателя.

Тип диагностики	Инструментарий	Цель проведения
Базовая	Сканер, ноутбук	Считывание кодов ошибок, сброс, просмотр параметров
Глубокая	Мотор-тестер, осциллограф	Анализ формы сигнала, проверка компрессии, баланс мощности
Визуальная	Мультиметр, визуальный осмотр	Проверка контактов, окислов, целостности проводов

Базы данных неисправностей обновляются производителем, и устаревшие версии программ могут некорректно интерпретировать коды ошибок новых модификаций двигателей КАМАЗ.

Элемент системы	Описание проблемы	Рекомендуемые действия
Датчик положения дросселя	Неисправность датчика	Проверить соединения, заменить датчик
Блок управления двигателем	Ошибка связи с датчиками	Проверить проводку, сбросить ошибки
Датчик температуры охлаждающей жидкости	Показания выше нормы	Проверить уровень жидкости, заменить датчик
Генератор	Низкое напряжение на выходе	Проверить ремень, заменить генератор
Топливный насос	Неправильное давление топлива	Проверить фильтры, заменить насос
Система зажигания	Пропуски зажигания	Проверить свечи, провода, катушки
Система впуска	Утечка воздуха	Проверить патрубки, заменить уплотнения
Система выпуска	Забитый каталитический нейтрализатор	Очистить или заменить катализатор

Интересные факты

Вот несколько интересных фактов о электронном блоке управления (ЭБУ) на автомобилях КАМАЗ:

Интеллектуальная система управления: ЭБУ КАМАЗ отвечает не только за управление двигателем, но и за оптимизацию работы других систем автомобиля, таких как трансмиссия, система впрыска и даже системы безопасности. Это позволяет значительно повысить эффективность работы двигателя и снизить расход топлива.
Диагностика через OBD-II: Современные модели КАМАЗ оснащены разъемом OBD-II, который позволяет проводить диагностику автомобиля с помощью специализированного оборудования. Это упрощает процесс выявления неисправностей и позволяет быстро получать информацию о состоянии различных систем автомобиля.
Обновления программного обеспечения: ЭБУ КАМАЗ может быть обновлен с помощью программного обеспечения, что позволяет улучшать его функциональность и исправлять ошибки. Это особенно важно для повышения надежности и производительности автомобиля, так как производители могут выпускать обновления, учитывающие новые условия эксплуатации и требования к экологии.

Эти факты подчеркивают важность ЭБУ в современных автомобилях и его роль в обеспечении надежной и эффективной работы транспортных средств.

Расшифровка кодов неисправностей и типовые проблемы

Система диагностики OBD-II и специфические протоколы КАМАЗ используют буквенно-цифровые коды для выявления неисправностей. Наиболее распространенные коды начинаются с буквы P (Powertrain) и состоят из четырех цифр. Знание структуры этих кодов позволяет быстро определить, в каком узле произошел сбой, даже без подключения к компьютеру, если на дисплее приборной панели отображается текстовое сообщение или мигает индикатор.

Рассмотрим основные группы ошибок, часто встречающиеся у двигателей КАМАЗ Cummins и КАМАЗ-740. Ошибки, связанные с системой подачи топлива (например, P0087 — низкое давление в топливной рампе), указывают на неисправность насоса низкого давления, загрязнение фильтров или подсос воздуха в топливной системе. Игнорирование таких сигналов может привести к увеличенному износу плунжерных пар топливного насоса высокого давления.

Ошибки, связанные с датчиками положения (коленвала и распредвала), часто возникают из-за нарушения зазоров, повреждения проводки или наличия металлической стружки на торце датчика. Код P0335 (неисправность датчика положения коленвала) критически важен: при его появлении двигатель, как правило, глохнет и не запускается, поскольку электронный блок управления не получает информации о моменте впрыска топлива.

Проблемы с системой рециркуляции выхлопных газов (EGR) и сажевым фильтром (DPF) проявляются кодами, указывающими на низкую эффективность или засорение. Если клапан EGR заедает в открытом положении, двигатель начинает «задыхаться» от избытка выхлопных газов, что приводит к потере мощности и увеличению дымности выхлопа. В таких случаях может потребоваться механическая чистка или программное отключение, что не всегда законно.

P0190 — Неисправность цепи датчика давления топлива: Обычно вызвана обрывом провода или выходом из строя самого датчика. Необходимо проверить цепь и измерить сопротивление.
P0216 — Сбой синхронизации ТНВД: Указывает на рассинхронизацию угла опережения впрыска. Может потребоваться регулировка ТНВД или замена шестерен привода.
P0401 — Недостаточный поток EGR: Клапан забит нагаром и не открывается. Требуется чистка или замена клапана EGR.
P0601 — Внутренняя ошибка контроллера (Checksum): Указывает на повреждение памяти ЭБУ. Необходима перепрошивка блока или его замена.

Особое внимание стоит уделить ошибкам, связанным с перегревом двигателя или низким уровнем масла. Хотя они фиксируются смежными системами, ЭБУ двигателя реагирует на них снижением мощности. Датчик уровня масла в поддоне (часто совмещен с датчиком температуры) может давать ложные показания при сильном крене автомобиля или вспенивании масла.

Процедуры адаптации, сброса и прошивки ЭБУ

В процессе эксплуатации электронного блока управления накапливаются адаптационные данные, которые оптимизируют работу двигателя с учетом износа его компонентов. После замены форсунок, топливного насоса высокого давления (ТНВД) или самого блока управления необходимо выполнить процедуру адаптации. В противном случае двигатель может работать нестабильно, проявлять рывки или увеличивать расход топлива.

Адаптация форсунок (кодирование коррекций) особенно важна для систем Common Rail. Каждая форсунка имеет уникальный QR-код или числовой код коррекции, который нужно внести в память блока управления. Если этот шаг пропустить, управление циклической подачей будет неправильным, что приведет к несоответствующей работе цилиндров.

Алгоритм действий для адаптации:


Подключите диагностический сканер.

Перейдите в раздел "Сервисные функции" или "Special Functions".

Выберите опцию "Кодирование форсунок" (Injector Coding).

Введите коды коррекции для каждого цилиндра в порядке их работы (1-5-3-6-2-4).

Запустите процедуру "Обучение" и дождитесь ее завершения.

Сброс параметров до заводских значений (Hard Reset) применяется, когда система управления работает неправильно из-за программных ошибок, но явные аппаратные неисправности отсутствуют. Эта процедура удаляет все накопленные адаптации, и двигателю потребуется время (обычно несколько десятков километров пробега) для повторного самообучения.

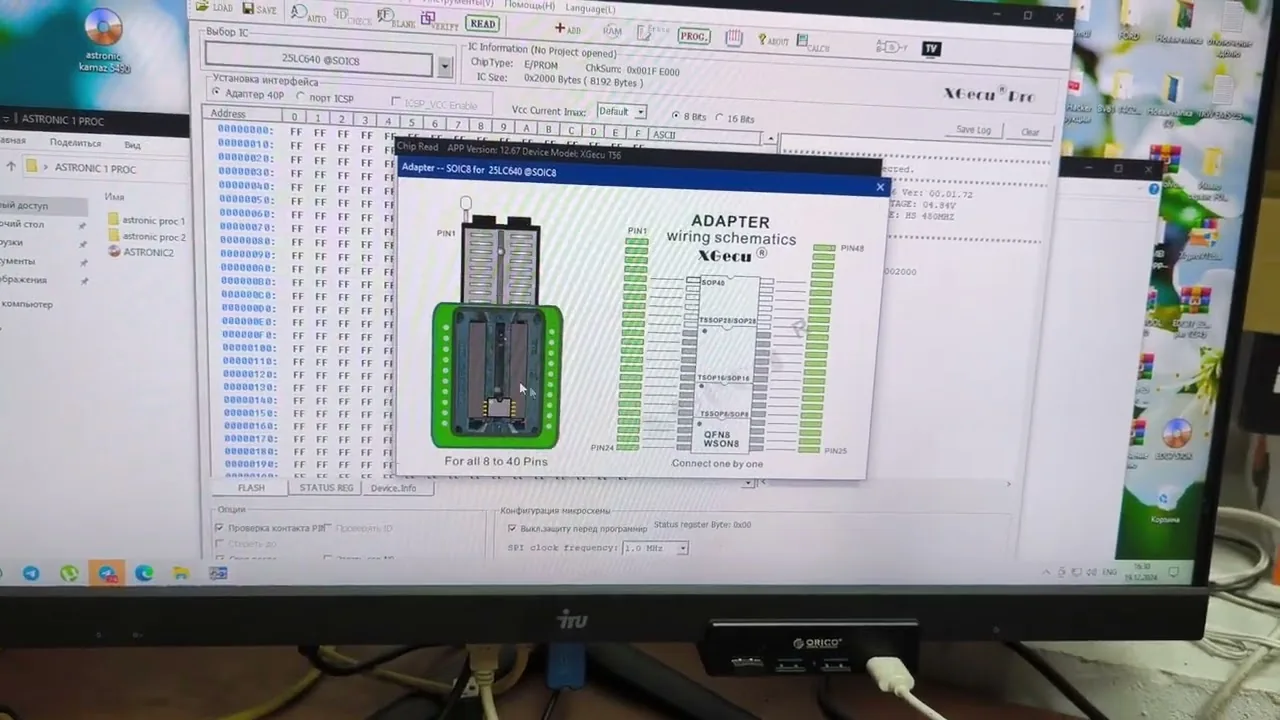

Прошивка (чип-тюнинг) блока управления — более сложная процедура, требующая специального оборудования (программаторов) и лицензионного программного обеспечения. Обновление ПО может понадобиться для исправления заводских ошибок или адаптации двигателя к новым условиям эксплуатации. Однако неквалифицированное вмешательство в программный код может привести к серьезным последствиям.

⚠️ Внимание: Прерывание процесса прошивки блока управления (например, из-за разряда аккумулятора или отключения кабеля) может привести к его «окирпичиванию». Восстановление возможно только на специализированном стенде в авторизованном сервисе.

Параметр	Стандартное значение	Допустимый диапазон
Напряжение сети	24 В	22–28 В
Ток утечки	< 10 мА	до 30 мА (с сигнализацией)

Типичные ошибки при обслуживании и ремонте

Работа с электроникой грузовых автомобилей требует высокой квалификации и строгого соблюдения технологических норм. Даже опытные специалисты иногда совершают ошибки, которые могут привести к повторным поломкам или выходу из строя дорогостоящего оборудования. Анализ сервисной статистики помогает выявить распространенные заблуждения.

Игнорирование «массы» при диагностике: Плохой контакт минусового провода двигателя с рамой или кабиной может вызвать наводки и колебания напряжения, которые ЭБУ воспринимает как неисправность датчиков. Правильно: перед заменой датчиков обязательно проверьте и очистите все точки заземления.
Замена ЭБУ без привязки: Установка нового блока управления без прописки иммобилайзера и адаптации параметров может привести к тому, что двигатель не запустится или будет работать в аварийном режиме. Правильно: новый блок требует программирования под VIN автомобиля.
Использование «быстрых» стартов: Впрыск эфира во впускной коллектор для запуска двигателя может повредить датчик детонации или вызвать неконтролируемое воспламенение, что приведет к разрушению поршневой группы. Правильно: используйте только штатные средства запуска при исправной системе топливоподачи.
Неверная интерпретация кодов: Ошибка датчика часто является следствием, а не причиной. Например, ошибка «бедная смесь» может быть вызвана не неисправностью датчика кислорода, а подсосом воздуха через треснувший патрубок. Правильно: всегда проверяйте механическую часть и герметичность впуска перед заменой электроники.

Еще одной распространенной проблемой является использование неоригинальных или некачественных запчастей. Дешевые китайские аналоги датчиков могут иметь нелинейную характеристику сигнала, что сбивает алгоритмы работы ЭБУ. Блок управления пытается компенсировать неверные данные, что приводит к перерасходу топлива и дымному выхлопу.

Инструменты и оборудование для диагностики ЭБУ

Для успешной диагностики и ремонта электронного блока управления (ЭБУ) КАМАЗ необходимо использовать специализированные инструменты и оборудование. Правильный выбор инструментов обеспечит точность диагностики и эффективность ремонта, что в конечном итоге приведет к повышению надежности работы автомобиля.

1. Диагностическое оборудование

Основным инструментом для диагностики ЭБУ является диагностический сканер. Он позволяет считывать и интерпретировать коды ошибок, а также получать данные о текущих параметрах работы двигателя и других систем автомобиля. Рекомендуется использовать сканеры, совместимые с протоколами OBD-II и CAN, так как они обеспечивают более широкий спектр возможностей для диагностики.

2. Мультиметр

Мультиметр — это универсальный инструмент, который используется для измерения напряжения, тока и сопротивления. Он необходим для проверки электрических цепей, а также для диагностики неисправностей в проводке и соединениях ЭБУ. При использовании мультиметра важно соблюдать осторожность, чтобы избежать повреждения компонентов.

3. Осциллограф

Осциллограф позволяет визуализировать электрические сигналы в реальном времени. Это особенно полезно для анализа работы датчиков и исполнительных механизмов, которые взаимодействуют с ЭБУ. С помощью осциллографа можно выявить проблемы, которые не отображаются на диагностическом сканере, такие как временные задержки или искажения сигналов.

4. Специальные адаптеры и переходники

Для подключения диагностического оборудования к ЭБУ могут потребоваться специальные адаптеры и переходники. Они обеспечивают совместимость между различными типами разъемов и протоколов связи. Важно иметь в наличии набор адаптеров, чтобы избежать проблем с подключением во время диагностики.

5. Компьютер с программным обеспечением

Современные диагностические системы часто требуют использования компьютера с установленным программным обеспечением. Это ПО может включать в себя как базовые функции диагностики, так и расширенные возможности, такие как программирование ЭБУ, обновление прошивок и выполнение адаптаций. Убедитесь, что у вас есть доступ к актуальным версиям программного обеспечения и необходимым драйверам.

6. Инструменты для механической диагностики

Помимо электронных инструментов, для диагностики ЭБУ могут потребоваться и механические инструменты, такие как ключи, отвертки и наборы для снятия и установки компонентов. Это особенно актуально, если необходимо получить доступ к ЭБУ для его проверки или замены. Убедитесь, что у вас есть полный набор инструментов, чтобы избежать задержек в процессе работы.

7. Техническая документация

Не забывайте о важности технической документации, включая схемы электрических соединений, руководства по ремонту и спецификации. Эти материалы помогут вам лучше понять структуру и работу ЭБУ, а также упростят процесс диагностики и ремонта. Рекомендуется иметь под рукой актуальные версии документации для конкретной модели КАМАЗа.

Использование правильных инструментов и оборудования значительно упростит процесс диагностики и ремонта электронного блока управления КАМАЗ. Подготовка и наличие всех необходимых средств помогут избежать ошибок и ускорить восстановление работоспособности автомобиля.

Частые вопросы и ответы по ремонту ЭБУ КАМАЗ

В процессе эксплуатации автомобилей КАМАЗ владельцы часто сталкиваются с проблемами, связанными с работой электронного блока управления (ЭБУ). Ниже представлены наиболее распространенные вопросы и ответы на них, которые помогут разобраться в нюансах диагностики и ремонта ЭБУ.

1. Как определить, что ЭБУ требует ремонта?

Существует несколько признаков, указывающих на возможные неисправности ЭБУ:

Проблемы с запуском двигателя: двигатель не запускается или запускается с трудом.
Неисправности в работе систем управления: нестабильная работа двигателя, сбои в работе трансмиссии.
Появление ошибок на приборной панели: индикаторы неисправностей, такие как "Check Engine".
Необычные звуки или вибрации при работе двигателя.

2. Как провести диагностику ЭБУ?

Для диагностики ЭБУ необходимо использовать специальное оборудование, такое как сканер OBD-II. Процесс диагностики включает следующие шаги:

Подключение сканера к диагностическому разъему автомобиля.
Считывание кодов ошибок, которые могут указывать на конкретные неисправности.
Анализ полученных данных и их сопоставление с технической документацией.
Проверка параметров работы двигателя в реальном времени для выявления аномалий.

3. Какие ошибки наиболее распространены?

Среди наиболее распространенных ошибок, связанных с ЭБУ КАМАЗ, можно выделить:

P0100 - Ошибка датчика массового расхода воздуха.
P0200 - Ошибка цепи форсунок.
P0300 - Ошибка пропуска зажигания.
P0400 - Ошибка системы рециркуляции отработавших газов.

4. Каковы основные этапы ремонта ЭБУ?

Ремонт ЭБУ включает несколько ключевых этапов:

Снятие блока управления с автомобиля.
Визуальный осмотр на наличие повреждений, коррозии или обгораний.
Проверка электрических соединений и проводки на предмет обрывов или коротких замыканий.
Использование специализированного оборудования для диагностики внутренних компонентов ЭБУ.
При необходимости замена поврежденных элементов или перепрограммирование блока.

5. Можно ли отремонтировать ЭБУ самостоятельно?

Ремонт ЭБУ требует специальных знаний и навыков, поэтому рекомендуется обращаться к профессионалам. Однако, если у вас есть опыт работы с электроникой и необходимое оборудование, вы можете попробовать выполнить некоторые простые операции, такие как замена предохранителей или проверка соединений. Важно помнить, что неправильный ремонт может привести к более серьезным повреждениям.

6. Как избежать поломок ЭБУ в будущем?

Для предотвращения поломок ЭБУ рекомендуется:

Регулярно проводить техническое обслуживание автомобиля.
Использовать качественное топливо и масла.
Следить за состоянием электрической проводки и соединений.
Не игнорировать предупреждающие сигналы и ошибки, появляющиеся на приборной панели.

Следуя этим рекомендациям и обращаясь к профессионалам при возникновении проблем, вы сможете продлить срок службы электронного блока управления вашего КАМАЗа и обеспечить его надежную работу.

Сравнение ЭБУ различных моделей КАМАЗ

Электронные блоки управления (ЭБУ) на автомобилях КАМАЗ различаются в зависимости от модели и года выпуска. Каждый ЭБУ разрабатывается с учетом специфических требований, которые предъявляются к системам управления двигателем, трансмиссией и другими агрегатами. В этом разделе мы рассмотрим основные отличия и особенности ЭБУ различных моделей КАМАЗ, что поможет в диагностике и ремонте.

1. ЭБУ для моделей с дизельными двигателями

Дизельные модели КАМАЗ, такие как КАМАЗ-5320 и КАМАЗ-65115, оснащены ЭБУ, которые управляют не только работой двигателя, но и системами впрыска топлива. Эти блоки часто имеют встроенные функции самодиагностики, что позволяет быстро выявлять неисправности. Например, ЭБУ модели КАМАЗ-65115 использует алгоритмы, которые оптимизируют подачу топлива в зависимости от нагрузки и условий эксплуатации.

2. ЭБУ для моделей с газовыми двигателями

Для газовых моделей, таких как КАМАЗ-4308, разработаны специальные ЭБУ, которые учитывают особенности работы газовых двигателей. Эти блоки управления имеют другие параметры настройки, так как газ имеет отличия в горении по сравнению с дизельным топливом. ЭБУ для газовых двигателей также включает в себя функции, позволяющие контролировать уровень выбросов и обеспечивать соответствие экологическим стандартам.

3. ЭБУ для новых моделей с системой Common Rail

Современные модели КАМАЗ, такие как КАМАЗ-5490, оснащены ЭБУ, которые поддерживают технологию Common Rail. Эти блоки управления имеют более сложные алгоритмы работы и способны управлять многими параметрами двигателя в реальном времени. Они обеспечивают высокую эффективность сгорания и минимизацию выбросов. ЭБУ для таких моделей часто имеют возможность обновления программного обеспечения, что позволяет улучшать характеристики двигателя без необходимости замены оборудования.

4. Сравнительный анализ функциональности

Функциональность ЭБУ различных моделей КАМАЗ может значительно различаться. Например, старые модели могут иметь ограниченные возможности по диагностике и настройке, в то время как новые ЭБУ предлагают широкий спектр функций, включая:

Поддержка различных режимов работы двигателя;
Автоматическая диагностика неисправностей;
Настройка параметров впрыска и зажигания;
Интерфейсы для подключения диагностического оборудования;
Возможность обновления прошивки через USB или CAN-шину.

5. Заключение

Сравнение ЭБУ различных моделей КАМАЗ показывает, что с течением времени технологии управления двигателями значительно эволюционировали. Понимание различий между ЭБУ поможет не только в диагностике, но и в выборе правильных запчастей и программного обеспечения для ремонта. При работе с ЭБУ важно учитывать специфику каждой модели, чтобы обеспечить надежную и эффективную эксплуатацию автомобиля.
