Как читать электросхему КАМАЗ 65115 и находить неисправности

Электросхема КАМАЗ 65115 является ключевым элементом для понимания работы электрической системы данного автомобиля, что особенно важно для механиков и владельцев. В этой статье мы подробно рассмотрим структуру электросхемы, источники питания, стартер, генератор, датчики и жгуты проводов, а также методы диагностики и поиска неисправностей. Знание этих аспектов поможет эффективно выявлять и устранять обрывы и замыкания в проводке, что существенно повысит надежность и безопасность эксплуатации самосвала.

Система источников тока и пуска двигателя

Энергетическая система КАМАЗ 65115 состоит из двух аккумуляторных батарей, соединенных параллельно для обеспечения необходимого пускового тока. Напряжение в бортовой сети составляет 24 Вольта, что требует внимательного подхода при подключении внешних зарядных или пусковых устройств. Аккумуляторы размещены в специальном контейнере, и их состояние напрямую влияет на способность стартера вращать коленчатый вал двигателя.

Схема подключения стартера и генератора разработана для надежного запуска даже при частичном разряде батарей. Ток от аккумуляторов поступает на выключатель «массы», который разрывает цепь при длительной стоянке, предотвращая саморазряд. При повороте ключа в замке зажигания ток подается на тяговое реле стартера, которое включает шестерню бендикса в зацепление с маховиком.

Цепь включения стартера и работа реле

Цепь управления стартером проходит через замок зажигания и промежуточные реле, которые защищают контакты от подгорания. Если при повороте ключа слышен щелчок, но стартер не запускается, причиной могут быть окисленные клеммы или обрыв провода, ведущего к тяговому реле. Важно проверить состояние провода от выключателя «массы» к стартеру, так как он отвечает за основную токовую нагрузку.

Генератор начинает работать сразу после запуска двигателя, восстанавливая заряд аккумулятора и обеспечивая питание бортовых устройств. В схеме предусмотрен регулятор напряжения, который поддерживает стабильный уровень 27-28 Вольт, независимо от частоты вращения коленчатого вала. Неисправность регулятора может привести к недостаточной зарядке или кипению электролита из-за перезаряда.

Особое внимание стоит уделить контактам на стартере, так как вибрации могут вызывать откручивание гаек и увеличение переходного сопротивления. Нагрев проводов в этой области — первый сигнал о возможных проблемах. Для диагностики используется мультиметр, который позволяет измерить падение напряжения на различных участках цепи под нагрузкой.

Элемент цепи	Нормальное напряжение	Допустимое падение
Бортовая сеть (двигатель запущен)	27.0 – 28.5 В	—
Пуск стартера (на клеммах АКБ)	не менее 20.0 В	—
Падение на силовом проводе	—	макс. 0.5 В

Интересные факты

Вот несколько интересных фактов, связанных с электросхемой КАМАЗ 65115 и ее диагностикой и ремонтом:

1. Сложность электросхемы: Электросхема КАМАЗ 65115 включает в себя множество компонентов, таких как системы управления двигателем, трансмиссией, а также электрооборудование, включая освещение и системы безопасности. Это делает диагностику и ремонт достаточно сложными задачами, требующими глубоких знаний и опыта.

2. Диагностика с помощью OBD-II: Современные модели КАМАЗ, включая 65115, могут быть оснащены системой OBD-II (On-Board Diagnostics), что позволяет использовать специализированные сканеры для диагностики неисправностей. Это значительно упрощает процесс выявления проблем и сокращает время на ремонт.

3. Роль электросхемы в экономии топлива: Правильная работа электрических систем, таких как система управления двигателем и системы зажигания, напрямую влияет на эффективность расхода топлива. Неправильная диагностика или неисправности в электросхеме могут привести к увеличению расхода топлива, что делает регулярную проверку и обслуживание этих систем важными для экономии средств на топливо.

Блок предохранителей и распределение питания

Блок предохранителей в салоне автомобиля — ключевой элемент защиты электрических цепей. В нем сосредоточены основные плавкие вставки и реле, контролирующие работу световых приборов, стеклоочистителей, вентиляторов и системы управления двигателем. Неправильная замена предохранителей или использование элементов с более высоким номиналом может привести к возгоранию проводки.

Каждый предохранитель отвечает за определенный участок электрической сети, что позволяет быстро локализовать неисправность. Например, если дворник перестал работать, первым делом проверяют соответствующий предохранитель в блоке. Современные версии КАМАЗ 65115 могут быть дополнительно оснащены реле, расположенными за панелью приборов или под сиденьем.

Расположение и назначение реле

Реле в электрических схемах управляют большими токами с помощью маломощных сигналов от переключателей. Это позволяет использовать тонкие провода для управления мощными устройствами, такими как фары или обогреватели. Если электроприбор выходит из строя, часто достаточно заменить реле на аналогичное из соседнего гнезда для диагностики проблемы.

Для поиска перегоревшего предохранителя лучше всего использовать контрольную лампу или мультиметр, проверяя наличие напряжения на входных и выходных контактах. Визуальный осмотр может быть неэффективным, так как нить накала может быть не видна через пластиковую оболочку.

1. Снимите крышку блока предохранителей, которая обычно находится слева от водителя или на задней стенке салона.
2. Используйте схему на внутренней стороне крышки для определения нужного элемента.
3. Извлеките подозрительный предохранитель и проверьте его целостность или прозвоните с помощью тестера.
4. Замените перегоревший предохранитель на новый, строго соответствующий номиналу, указанному в инструкции.

После замены предохранителя важно выяснить причину его выхода из строя. Если новый элемент также сгорает мгновенно, это может указывать на короткое замыкание в цепи. Дальнейшая эксплуатация без устранения проблемы недопустима. Часто причиной является перетертый жгут проводов или неисправность самого потребителя тока.

Датчики, приборы и система управления

Современный КАМАЗ 65115 оснащен множеством датчиков, которые передают данные о состоянии двигателя и систем автомобиля на приборную панель и в электронный блок управления. Сбой в работе любого из этих датчиков может вызвать неправильное функционирование мотора или отсутствие показаний на дисплее. Схема подключения датчиков разработана с учетом защиты от помех и электрических наводок.

Ключевыми компонентами являются датчик положения коленчатого вала, датчик давления масла и датчик температуры охлаждающей жидкости. Сигналы от этих датчиков обрабатываются контроллером, который регулирует подачу топлива. Обрыв проводки или короткое замыкание в цепи датчика может привести к переходу двигателя в аварийный режим, что ограничивает его мощность.

Диагностика цепей датчиков

Проверка датчиков начинается с визуального анализа разъемов на наличие окисления и надежности соединений. Затем с помощью мультиметра измеряется сопротивление датчика и наличие питающего напряжения на разъеме. Показатели сопротивления должны соответствовать температурным характеристикам, указанным в технической документации.

Стрелочные индикаторы на панели приборов получают сигналы от датчиков через стабилизаторы напряжения. Если все приборы показывают неверные данные или работают нестабильно, это может указывать на неисправность общего стабилизатора или плохой контакт «массы» на приборной панели. Замена отдельных датчиков должна производиться только после подтверждения их неисправности с помощью измерительных приборов.

• Датчик давления масла следит за смазкой двигателя и отключает его при низком давлении.
• Датчик температуры охлаждающей жидкости влияет на работу вентиляторов и отображение информации на панели.
• Датчик уровня топлива передает данные через потенциометрический механизм, расположенный в баке.
• Датчик скорости вращения коленвала является ключевым для синхронизации впрыска топлива.

Типичные ошибки при ремонте электропроводки

Ремонт электрических систем грузовых автомобилей требует внимательности и строгого соблюдения технологий. Даже опытные специалисты иногда совершают ошибки, которые могут привести к повторным неисправностям. Проблемы чаще всего возникают из-за недостаточного внимания к качеству материалов или неверной диагностики. Осознание этих ошибок поможет сэкономить время и деньги.

1. Применение предохранителей с завышенным номиналом — это может привести к тому, что при коротком замыкании сгорает не только предохранитель, но и проводка или сам прибор, что создает риск пожара.
2. Скрутка проводов вместо пайки или использования клемм — в условиях вибрации скрутка быстро окисляется и ослабевает, что вызывает перегрев и потерю контакта.
3. Игнорирование состояния «массы» — плохой контакт минусового провода может имитировать неисправность устройства, в то время как проблема заключается в окислившемся креплении к раме.
4. Неправильная укладка жгутов — прокладка проводов рядом с горячими выпускными коллекторами или острыми краями металла без защитной гофры приводит к быстрому оплавлению изоляции и коротким замыканиям.

⚠️ Важно: Запрещается оставлять места соединения проводов просто обмотанными изолентой без дополнительной защиты. Вибрация и влага быстро разрушат изоляцию, что может привести к короткому замыканию.

Еще одной распространенной ошибкой является использование проводов неподходящего сечения. Тонкий провод, подключенный к мощному потребителю, будет перегреваться и может расплавить изоляцию соседних цепей. При замене участков проводки всегда следует ориентироваться на сечение оригинального провода.

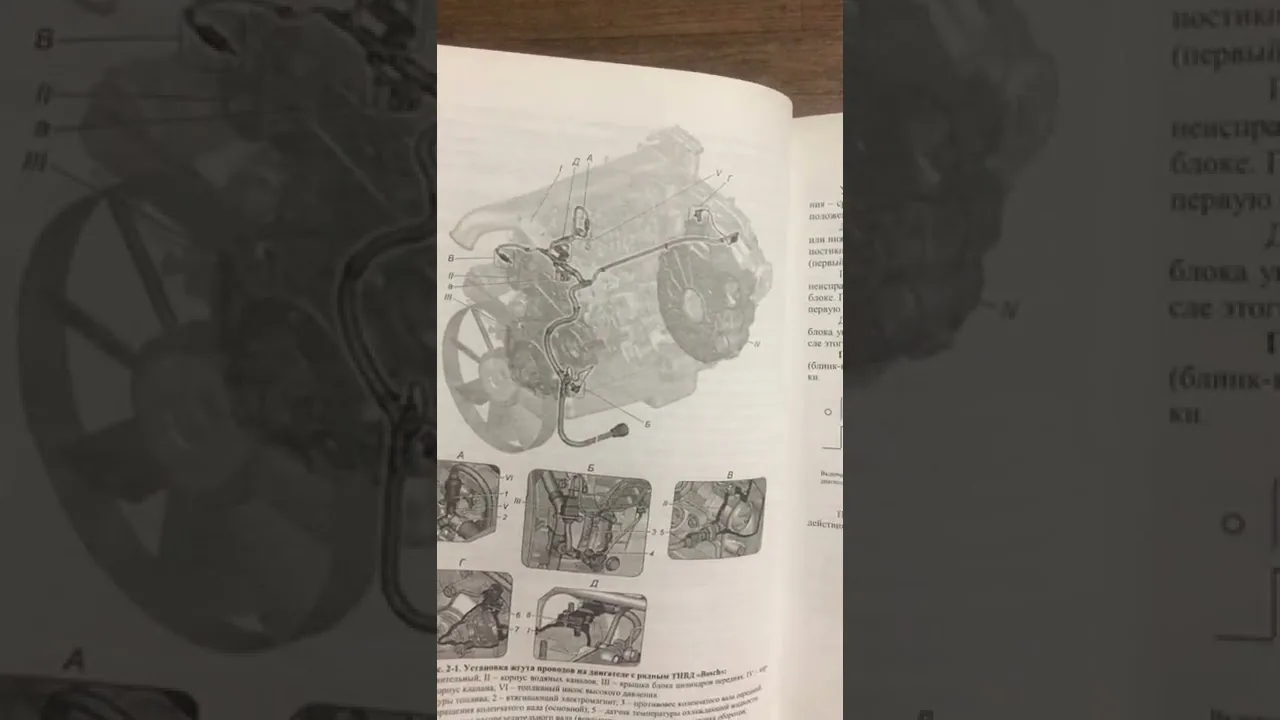

Методы поиска неисправностей в жгутах

Поиск обрывов и коротких замыканий в жгутах КАМАЗ 65115 — сложный и трудоемкий процесс, требующий внимательного подхода. Жгуты проходят через всю раму и кабину автомобиля, подвергаясь неблагоприятным условиям. Для выявления неисправностей часто используют метод покачивания жгута при включенном потребителе или специальные диагностические инструменты.

Если мультиметр фиксирует обрыв цепи, важно точно определить место повреждения. Для этого можно воспользоваться иглой, прокалывая изоляцию провода в разных местах (после чего необходимо герметизировать прокол) или проверяя проводимость от одного разъема к другому. Короткое замыкание на массу проверяется прозвонкой каждого провода жгута относительно рамы автомобиля.

При ремонте жгутов рекомендуется использовать термоусадочные трубки для изоляции соединений, так как они обеспечивают надежную герметичность и прочность. Обычная ПВХ-изолента со временем теряет свои свойства и может сползать, особенно в подкапотном пространстве. Восстановленный участок жгута следует надежно фиксировать хомутами, чтобы избежать контакта с движущимися частями.

Тип неисправности	Метод обнаружения	Инструмент
Обрыв цепи	Прозвонка тестером	Мультиметр
Замыкание на массу	Замер сопротивления на корпус	Омметр / Лампа
Плохой контакт	Замер падения напряжения	Вольтметр под нагрузкой

Обслуживание и сохранение электрики

Регулярное техническое обслуживание электрической системы автомобиля помогает избежать неожиданных поломок. Владельцам и водителям КАМАЗ 65115 рекомендуется периодически проверять надежность крепления аккумуляторов, чистоту клемм и целостность внешней изоляции проводки. Особое внимание следует уделять местам, где жгуты входят в кабину и раму.

Очистка контактов от окислов и применение защитных составов значительно увеличивает срок службы соединений. В зимний период важно следить за тем, чтобы в разъемах не скапливалась влага, так как замерзшая вода может нарушить контакт или повредить изоляцию. Своевременная замена поврежденных участков проводки обойдется дешевле, чем ремонт сгоревшего оборудования.

Внимательное отношение к электросистеме КАМАЗ 65115 — залог долгой и надежной работы автомобиля. Понимание принципов распределения электрического тока, умение читать схемы и пользоваться измерительными приборами позволяет быстро выявлять и устранять неисправности. Соблюдение правил электробезопасности и использование качественных материалов при ремонте обеспечивают стабильную работу всех систем грузовика.

⚠️ Важно: Перед началом любых работ с электропроводкой обязательно отключайте выключатель массы. Это поможет избежать случайных коротких замыканий и поражения электрическим током.

Игнорирование мелких неисправностей, таких как мигающая лампочка или периодически отказывающий прибор, может привести к серьезным последствиям. Электрическая система автомобиля — это единое целое, и проблема в одном узле может негативно сказаться на работе других. Поэтому качественный и своевременный ремонт является необходимостью для обеспечения безопасности на дороге.

Схема подключения аккумуляторов

Схема подключения аккумуляторов в грузовике КАМАЗ 65115 играет ключевую роль в обеспечении надежной работы электрической системы автомобиля. Правильное подключение аккумуляторов гарантирует стабильное питание всех электрических компонентов, а также обеспечивает эффективный запуск двигателя. В данной статье мы подробно рассмотрим, как правильно подключить аккумуляторы, а также основные моменты, на которые следует обратить внимание при диагностике и ремонте.

КАМАЗ 65115 обычно оснащается двумя аккумуляторами, которые соединяются параллельно. Это позволяет увеличить емкость системы без изменения напряжения, что особенно важно для обеспечения надежного запуска двигателя и работы электрооборудования. При подключении аккумуляторов необходимо соблюдать следующие правила:

• Полярность подключения: Убедитесь, что положительные клеммы аккумуляторов соединены между собой, а также подключены к положительному выводу стартерного кабеля. Отрицательные клеммы также должны быть соединены между собой и подключены к кузову автомобиля или к отрицательному выводу стартерного кабеля.
• Качество контактов: Перед подключением аккумуляторов проверьте состояние клемм и проводов. Они должны быть чистыми, без коррозии и механических повреждений. При необходимости очистите клеммы и затяните соединения.
• Использование одинаковых аккумуляторов: Рекомендуется использовать аккумуляторы одинаковой емкости и марки. Это поможет избежать неравномерной разрядки и продлит срок службы батарей.

При диагностике системы подключения аккумуляторов следует обратить внимание на следующие аспекты:

• Проверка напряжения: Используйте мультиметр для измерения напряжения на клеммах аккумуляторов. Нормальное значение должно составлять около 12.6 В для полностью заряженного аккумулятора. Если напряжение ниже, это может указывать на необходимость зарядки или замены аккумулятора.
• Проверка соединений: Убедитесь, что все соединения надежны и не имеют окисления. Слабые или корродированные соединения могут привести к потере напряжения и проблемам с запуском.
• Тестирование нагрузки: Проведите тестирование аккумуляторов под нагрузкой. Это поможет определить, способны ли они поддерживать необходимое напряжение при запуске двигателя.

Если вы столкнулись с проблемами в работе электрической системы, связанными с аккумуляторами, рекомендуется обратиться к специалистам или в сервисный центр. Однако, имея базовые знания о схеме подключения и диагностике, вы сможете самостоятельно выявить и устранить многие проблемы, что значительно упростит процесс ремонта и обслуживания вашего КАМАЗа 65115.

Проверка состояния аккумуляторов и их зарядка

Аккумуляторы играют ключевую роль в работе автомобиля КАМАЗ 65115, обеспечивая запуск двигателя и питание электрических систем. Поэтому регулярная проверка их состояния и зарядка являются важными процедурами для поддержания надежности и долговечности транспортного средства.

Для начала, необходимо визуально осмотреть аккумуляторы на предмет повреждений, коррозии и утечек. Обратите внимание на клеммы: они должны быть чистыми и надежно закрепленными. Коррозия на клеммах может привести к плохому контакту и, как следствие, к проблемам с запуском двигателя.

Следующий шаг — проверка уровня электролита. Для этого нужно открыть крышки аккумуляторов (если они не являются необслуживаемыми) и убедиться, что уровень жидкости находится между отметками «минимум» и «максимум». Если уровень ниже нормы, необходимо долить дистиллированную воду, чтобы избежать повреждения пластин аккумулятора.

Для более точной оценки состояния аккумуляторов рекомендуется использовать мультиметр. Установите его на режим измерения постоянного напряжения и подключите щупы к клеммам аккумулятора. Нормальное напряжение для полностью заряженного аккумулятора составляет около 12.6–12.8 В. Если напряжение ниже 12.4 В, это может указывать на недостаточный заряд, а при значении ниже 12.0 В аккумулятор, скорее всего, разряжен и требует зарядки.

Если аккумуляторы нуждаются в зарядке, используйте зарядное устройство, соответствующее характеристикам аккумуляторов вашего КАМАЗа. Перед зарядкой убедитесь, что клеммы аккумуляторов отключены, чтобы избежать короткого замыкания. Подключите зарядное устройство, следуя инструкциям производителя, и установите необходимый режим зарядки. Обычно рекомендуется использовать медленную зарядку, чтобы предотвратить перегрев и повреждение аккумулятора.

После завершения зарядки проверьте напряжение аккумуляторов снова. Если оно достигло 12.6 В и выше, аккумуляторы готовы к эксплуатации. В противном случае, возможно, потребуется провести более глубокую диагностику, чтобы выявить причины недостаточной зарядки, такие как неисправности генератора или утечки тока.

Важно помнить, что аккумуляторы имеют ограниченный срок службы, и даже при правильном уходе могут потребовать замены через 3-5 лет эксплуатации. Регулярная проверка их состояния и зарядка помогут избежать неожиданных поломок и обеспечат надежную работу вашего КАМАЗа 65115.

Электрические схемы вспомогательных систем

Электрические схемы вспомогательных систем КАМАЗ 65115 играют ключевую роль в обеспечении надежной работы автомобиля. Эти схемы охватывают различные компоненты, включая системы освещения, отопления, вентиляции, а также системы управления и сигнализации. Понимание электрических схем поможет в диагностике и ремонте, что в свою очередь повысит эффективность эксплуатации автомобиля.

Система освещения

Система освещения включает в себя фары, габаритные огни, стоп-сигналы и указатели поворота. Важно знать, что каждая из этих подсистем имеет свои предохранители и реле, которые защищают их от перегрузок. На электрической схеме можно увидеть, как соединены различные элементы, а также их расположение относительно аккумулятора и генератора.

Для диагностики системы освещения необходимо проверить целостность проводов, состояние ламп и работу реле. Если какой-либо элемент не функционирует, следует использовать мультиметр для проверки напряжения на выходе реле и предохранителей.

Система отопления и вентиляции

Система отопления и вентиляции отвечает за поддержание комфортной температуры в кабине водителя. Она включает в себя вентиляторы, радиаторы, термостаты и различные датчики. На электрической схеме можно увидеть, как эти компоненты связаны между собой и с основным блоком управления.

При диагностике системы отопления и вентиляции важно проверить работу вентиляторов и целостность проводки. Если вентилятор не включается, необходимо проверить предохранитель и реле, а также убедиться в исправности самого вентилятора. Датчики температуры также могут быть причиной неисправностей, если они не передают корректные данные на блок управления.

Система управления и сигнализации

Система управления включает в себя блоки управления двигателем, трансмиссией и другими системами автомобиля. Она отвечает за обработку данных от различных датчиков и управление работой исполнительных механизмов. Сигнализация обеспечивает безопасность автомобиля, предупреждая о несанкционированном доступе и других потенциальных угрозах.

Для диагностики системы управления необходимо использовать диагностическое оборудование, которое позволяет считывать коды ошибок и параметры работы систем. Важно также проверить соединения между блоками управления и датчиками, так как поврежденные провода могут привести к неправильной работе системы.

Заключение

Электрические схемы вспомогательных систем КАМАЗ 65115 являются важным инструментом для диагностики и ремонта. Знание структуры и принципа работы этих систем позволяет быстро выявлять неисправности и проводить необходимые ремонтные работы. Регулярное обслуживание и проверка электрических систем помогут избежать серьезных поломок и продлить срок службы автомобиля.

Диагностика системы освещения и сигнализации

Система освещения и сигнализации на КАМАЗ 65115 играет ключевую роль в обеспечении безопасности на дороге. Правильная работа фар, габаритных огней, поворотников и сигналов предупреждения является обязательным условием для безопасной эксплуатации автомобиля. В этой части статьи мы рассмотрим основные этапы диагностики и ремонта системы освещения и сигнализации.

1. Проверка источника питания

Первым шагом в диагностике системы освещения является проверка источника питания. Для этого необходимо:

• Проверить состояние аккумулятора. Убедитесь, что он заряжен и не имеет коррозии на клеммах.
• Проверить предохранители, отвечающие за освещение. На КАМАЗ 65115 предохранители расположены в блоке предохранителей, который находится под приборной панелью. Необходимо заменить перегоревшие предохранители на новые с аналогичными характеристиками.
• Проверить целостность проводки, идущей от аккумулятора к блоку предохранителей и к световым приборам. Обратите внимание на наличие повреждений, изоляции и коррозии.

2. Проверка работы световых приборов

После проверки источника питания необходимо проверить работу всех световых приборов:

• Включите фары и проверьте их яркость и направление света. Если фары не работают, проверьте лампы на наличие повреждений и замените их при необходимости.
• Проверьте работу габаритных огней и поворотников. Для этого включите каждую функцию по отдельности и убедитесь, что все лампы светятся. Если какой-либо из приборов не работает, проверьте соответствующий предохранитель и проводку.
• Проверьте работу стоп-сигналов. Для этого попросите помощника нажать на тормоза, пока вы наблюдаете за задними фонарями. Если стоп-сигналы не работают, проверьте лампы и проводку.

3. Диагностика системы сигнализации

Система сигнализации также требует внимания. Для ее диагностики выполните следующие шаги:

• Проверьте работу звукового сигнала. Для этого нажмите на кнопку сигнализации и убедитесь, что сигнал звучит. Если звуковой сигнал не работает, проверьте предохранитель и проводку.
• Проверьте индикаторы на приборной панели, которые сигнализируют о неисправностях в системе освещения. Если индикаторы не работают, это может указывать на проблемы с проводкой или самим прибором.

4. Устранение неисправностей

Если в процессе диагностики были выявлены неисправности, необходимо их устранить:

• Замените перегоревшие лампы и предохранители.
• Отремонтируйте или замените поврежденные участки проводки. Используйте качественные соединения и изоляцию для предотвращения повторных поломок.
• Если проблема не устраняется, рекомендуется обратиться к специалистам для более глубокой диагностики и ремонта системы освещения и сигнализации.

Своевременная диагностика и ремонт системы освещения и сигнализации на КАМАЗ 65115 помогут избежать серьезных проблем на дороге и обеспечат безопасность как водителя, так и других участников дорожного движения.
