В данной статье мы подробно рассмотрим фильтр топливный с обраткой, его устройство, процесс замены и диагностику, что особенно актуально для владельцев дизельных грузовиков. Правильная работа топливной системы напрямую влияет на производительность и долговечность двигателя, поэтому знание о том, как правильно заменить фильтр, удалить воздух из системы и избежать типичных ошибок, является необходимым для каждого автолюбителя. Мы также обсудим важные аспекты проверки топливного насоса высокого давления (ТНВД), что поможет вам поддерживать ваш автомобиль в оптимальном состоянии.
Принцип работы и схема контура обратного слива
Топливная система дизельного двигателя КАМАЗ разработана для постоянной циркуляции дизельного топлива, что необходимо для охлаждения и смазки трущихся элементов топливного насоса высокого давления (ТНВД). Избыточное топливо, не используемое для впрыска в цилиндры, возвращается в бак или на вход фильтра. Этот процесс обеспечивает стабильное давление перед насосом и предотвращает образование паровых пробок.
В традиционной схеме с обратной подачей топливо из бака подается подкачивающим насосом в фильтр тонкой очистки. В фильтре происходит механическое отделение загрязнений и воды. Очищенное топливо затем направляется в ТНВД, где создается высокое давление для впрыска. Избыточное дизельное топливо и попавший воздух отводятся через специальный канал обратно в магистраль низкого давления.

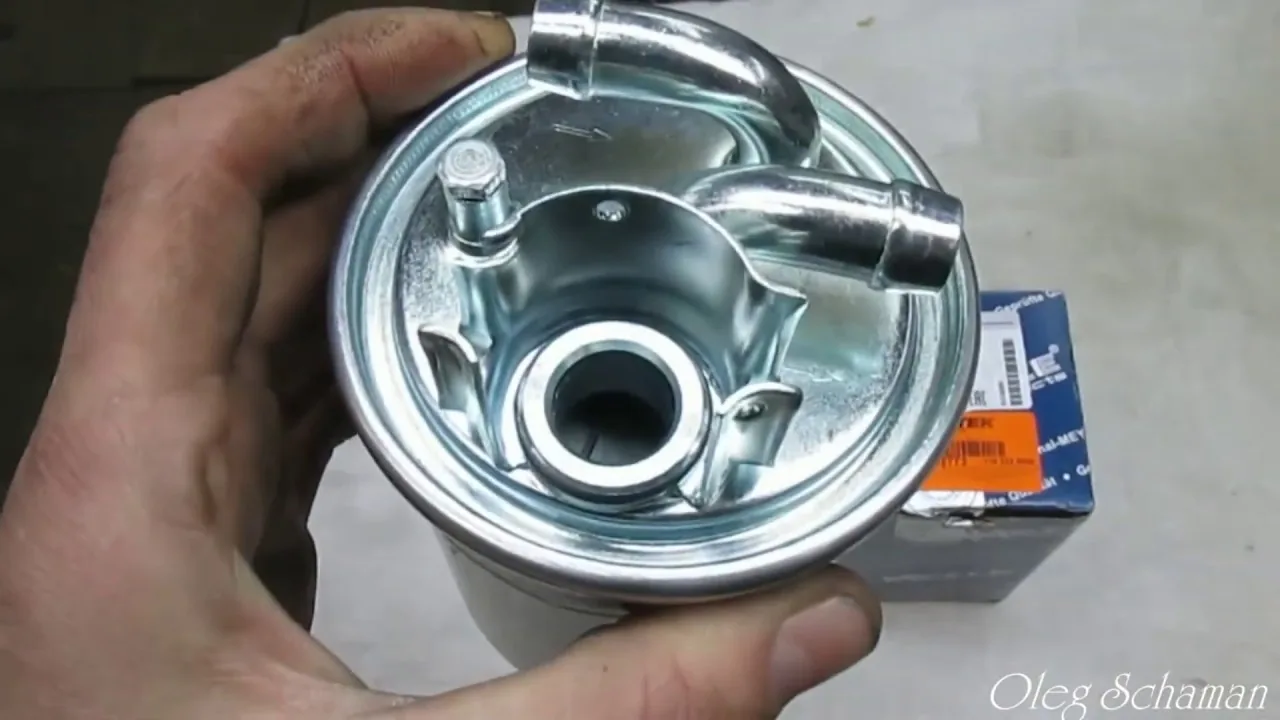

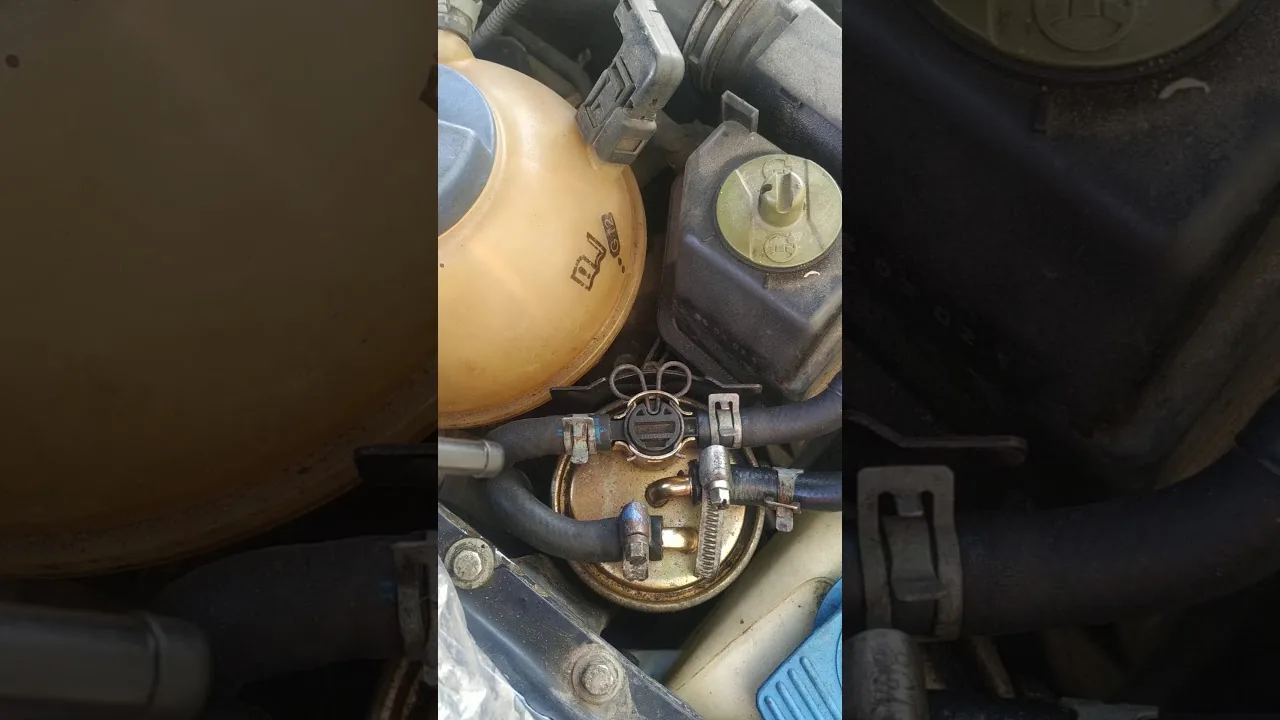

Конструкция фильтра с обратной подачей включает дополнительный штуцер или канал, соединяющий его с топливной рампой или корпусом ТНВД. Если этот контур нарушен, например, при пережатии шланга или засорении жиклера обратки, давление внутри фильтра может превысить допустимые значения, что приведет к выдавливанию уплотнений.
⚠️ Внимание: Использование двигателя с заблокированной обраткой может вызвать разгерметизацию топливной системы и создать риск возникновения пожара.
Правильная работа обратного клапана важна для поддержания системы заполненной топливом после остановки двигателя. Это обеспечивает легкий запуск в холодное время года и предотвращает чрезмерное завоздушивание системы.
Различия систем с обраткой и без неё
Современные системы Common Rail и ранние рядные топливные насосы высокого давления (ТНВД) используют разные методы рециркуляции. В системах без внешней обратной линии избыточное топливо сбрасывается на вход ТНВД или через встроенный переливной клапан насоса. В таких системах фильтр имеет только входные и выходные патрубки для подключения к насосу.
Если на корпусе фильтра-отстойника или на крышке фильтрующего элемента есть третий штуцер, это указывает на необходимость подключения линии возврата. Игнорирование этого выхода при установке универсального фильтра может привести к неправильной работе двигателя.
| Параметр | Описание | Рекомендации по замене |
|---|---|---|
| Устройство | Фильтр топливный с обраткой очищает топливо от примесей и загрязнений. | Менять каждые 15-30 тыс. км пробега. |
| Диагностика | Проверка давления топлива и наличие утечек в системе. | Осматривать на наличие коррозии и повреждений. |
| Признаки неисправности | Увеличенный расход топлива, перебои в работе двигателя. | При появлении симптомов немедленно проверять фильтр. |
Интересные факты
Вот несколько интересных фактов о фильтрах топливных с обраткой:
Принцип работы: Фильтры топливные с обраткой не только очищают топливо от загрязнений, но и обеспечивают его циркуляцию в системе. Они позволяют поддерживать оптимальное давление топлива, что особенно важно для современных инжекторных двигателей, где точность подачи топлива критична для работы двигателя.
Срок службы и замена: Замена фильтра топливного с обраткой рекомендуется каждые 30-50 тысяч километров пробега, однако этот интервал может варьироваться в зависимости от качества топлива и условий эксплуатации автомобиля. Игнорирование замены может привести к засорению системы подачи топлива и, как следствие, к серьезным поломкам двигателя.
Диагностика неисправностей: Одним из признаков неисправности фильтра является снижение мощности двигателя и увеличение расхода топлива. Для диагностики можно использовать манометр для измерения давления в системе: если давление ниже нормы, это может указывать на забитый фильтр или проблемы с насосом.
Конструкция и устройство фильтра-отстойника
Основным элементом системы очистки топлива на грузовиках КАМАЗ является фильтр-отстойник. Он может быть как неразборным, так и частично разборным. Корпус фильтра изготавливается из металла или термостойкого пластика, способного выдерживать давление до 5 бар. Внутри находится сменный картридж из бумаги или синтетического материала.
Ключевым элементом системы обратки является перепускной клапан, который может быть встроенным или внешним. Он активируется при увеличении перепада давления на фильтрующем элементе, что происходит из-за загрязнения или в зимний период, когда происходит парафинизация. В этот момент топливо направляется в обход фильтра, чтобы предотвратить остановку двигателя, хотя это может привести к попаданию неочищенного топлива в систему.
В нижней части корпуса часто располагается стакан-отстойник для сбора воды и крупных частиц грязи. В этом узле может быть установлен датчик уровня воды, который предупреждает водителя о необходимости обслуживания. Герметичность данного узла критически важна, так как именно здесь наиболее вероятен подсос воздуха.
Материалы, используемые для производства, должны быть стойкими к агрессивному воздействию дизельного топлива и его присадок. Резиновые уплотнители должны сохранять эластичность в диапазоне температур от -40°C до +80°C.
Типы применяемых фильтрующих элементов
На автомобили КАМАЗ устанавливаются различные версии фильтров, такие как Filtronic, Big Filter и оригинальные изделия от КАМАЗ. Эти фильтры различаются размерами, расположением соединительных штуцеров и наличием встроенного ручного насоса для подкачки. Некоторые модели имеют два штуцера обратки: один для входа, другой — для выхода из топливного насоса высокого давления (ТНВД).
При выборе аналогичного фильтра важно ориентироваться на каталожный номер или характеристики пропускной способности. Использование фильтров с меньшей площадью фильтрации может привести к быстрому снижению давления и потере мощности двигателя при нагрузке.

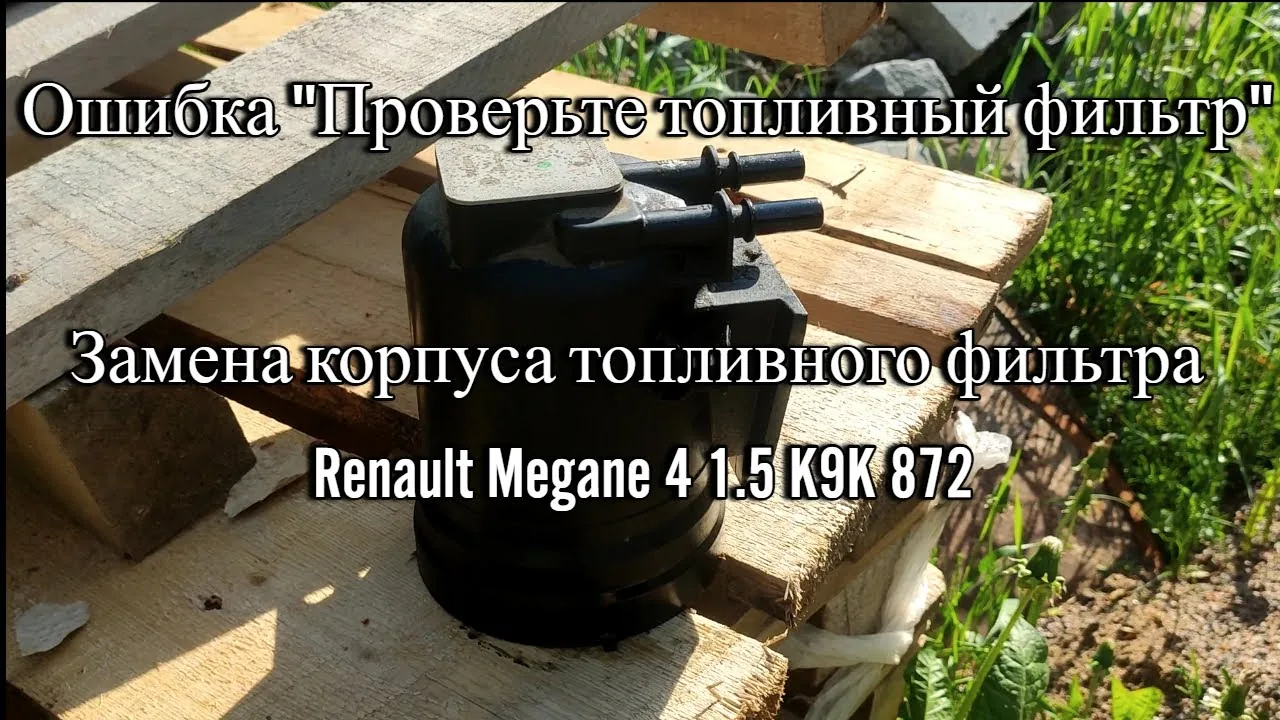

Технология замены и прокачка системы
Процесс замены топливного фильтра с обратной подачей требует внимательного соблюдения последовательности действий, чтобы избежать попадания воздуха и загрязнений в систему. Перед началом работ подготовьте контейнер для слива топлива, тряпки и новый набор уплотнителей. Рекомендуется выполнять замену на остывшем двигателе, чтобы избежать ожогов.
Сначала закройте топливный кран на баке или зажмите топливный шланг. Это предотвратит утечку значительного объема дизельного топлива при откручивании корпуса фильтра. Затем отвинтите сливную пробку отстойника, чтобы удалить накопившуюся воду и грязь.
После снятия старого фильтра тщательно очистите посадочное место на головке фильтра с помощью чистой тряпки. Наличие старой прокладки или песчинок на уплотнительной поверхности недопустимо, так как это может привести к подсосу воздуха.
Перед установкой нового фильтра заполните его чистым дизельным топливом. Это сократит время прокачки системы и уменьшит нагрузку на аккумулятор при запуске двигателя. Уплотнительное кольцо смазать тонким слоем масла или топлива для обеспечения надежной герметичности.
Правила удаления воздуха из магистралей
Прокачка системы осуществляется с помощью ручного подкачивающего насоса, который может находиться на корпусе фильтра или на топливном насосе высокого давления (ТНВД). Сначала откройте винт для выпуска воздуха, обычно расположенный на крышке фильтра или на входе в ТНВД, и начните подкачку.
Когда из отверстия начнет вытекать топливо без пузырьков воздуха, закрутите винт. Затем несколько раз нажмите на ручной насос, чтобы создать необходимое давление и проверить герметичность всех соединений. Запустите двигатель и дайте ему поработать на холостом ходу в течение 2-3 минут, чтобы окончательно удалить оставшийся воздух.
Если двигатель глохнет сразу после запуска, повторите процедуру. Длительная работа двигателя с воздухом может привести к быстрому выходу из строя плунжерных пар из-за недостатка смазки.
| Параметр | Норма / Требование | Допустимое отклонение |
|---|---|---|
| Давление в магистрали | 0.2 - 0.4 МПа | Не менее 0.15 МПа |
| Чистота топлива | Прозрачное, без воды | Отсутствие видимых примесей |
| Момент затяжки стакана | Согласно мануалу (обычно 30-40 Нм) | Без перетяжки, чтобы избежать срыва резьбы |
Диагностика неисправностей и типичные ошибки
Автомобилисты часто сталкиваются с проблемами топливной системы. Ключевым показателем состояния фильтра с обратной подачей является поведение двигателя как под нагрузкой, так и при запуске. Ранняя диагностика симптомов помогает избежать серьезных поломок.
Если двигатель глохнет на высоких оборотах, это обычно указывает на снижение пропускной способности фильтра. Это приводит к недостаточному отводу излишков или подаче топлива. В таких случаях топливный насос высокого давления (ТНВД) испытывает нехватку топлива, даже если бак полон.
Постоянные перебои в работе двигателя могут свидетельствовать о подсосе воздуха через уплотнения стакана или штуцеров обратной линии. Это можно заметить по появлению пузырьков в прозрачных шлангах (если они установлены) или по необходимости частой прокачки системы.
Методы проверки герметичности и давления
Для точной диагностики используется манометр, который подключается в разрыв топливной системы после фильтра. Давление должно оставаться стабильным в течение определенного времени после отключения подкачивающего насоса. Если давление падает, это может указывать на утечку или неисправность обратного клапана.
Проверка обратного клапана осуществляется путем продувки фильтра в направлении возврата. Воздух должен свободно проходить в одном направлении и быть полностью заблокирован в другом. Если клапан заедает в открытом положении, это может привести к сливу топлива обратно в бак и затруднениям при запуске двигателя.
Также необходимо провести визуальный осмотр шлангов на наличие трещин и износа. Со временем резиновые патрубки становятся жесткими и теряют герметичность, особенно в местах соединения с металлическими трубками.
- Использование фильтра без смазки уплотнителя — если резина остается сухой при закручивании, она может завернуться или порваться, что приведет к подсосу воздуха и остановке двигателя.
- Недостаточно закрученный или перетянутый стакан — в первом случае может произойти утечка топлива, во втором — возможны повреждения резьбы или деформация прокладки, что нарушает герметичность.
- Игнорирование слива воды из отстойника — накопленная вода может попасть в ТНВД, вызывая коррозию прецизионных деталей и заклинивание плунжеров.
- Замена только фильтрующего элемента без обновления уплотнений — старые кольца теряют эластичность и не обеспечивают герметичность, что сводит на нет всю процедуру замены.
⚠️ Важно: При обнаружении воды в топливе необходимо не только слить отстой, но и проверить бак на наличие конденсата, а при необходимости промыть систему.
Влияние качества топлива на ресурс фильтра
Некачественное дизельное топливо с высоким содержанием серы и механическими примесями может быстро вывести из строя топливный фильтр. Его срок службы может сократиться с 20-30 тысяч километров до всего лишь 5 тысяч, если заправляться на ненадежных автозаправочных станциях.
Проблема парафинизации топлива зимой также требует внимания. Кристаллы парафина могут забивать поры фильтра, создавая значительное сопротивление. В таких случаях система обратки может не справиться с перепуском, что приведет к остановке двигателя.
- Заправляйтесь только сертифицированным дизельным топливом, соответствующим сезонным требованиям.
- Заменяйте топливный фильтр строго по регламенту или чаще, если работаете в сложных условиях.
- Зимой используйте антигелевые добавки для предотвращения кристаллизации парафина.
- Всегда имейте в запасе комплект уплотнительных колец и топливный фильтр.
| Симптом | Вероятная причина | Решение |
|---|---|---|
| Двигатель глохнет во время движения | Забитый фильтр или воздушная пробка | Замените фильтр и прокачайте систему |
| Проблемы с запуском утром | Неисправность обратного клапана | Проверьте клапан и шланги обратки |
| Черный дым из выхлопной трубы | Недостаток воздуха или переобогащение топливом | Проверьте давление наддува и подачу топлива |
Эксплуатация и обслуживание в различных условиях
Условия эксплуатации грузовиков КАМАЗ часто далеки от идеала. Пыльные дороги, резкие изменения температуры и вибрации создают серьезные нагрузки на топливную систему. В таких условиях фильтр с обраткой выполняет не только функцию очистки, но и стабилизации работы двигателя.
Зимой особенно важно следить за состоянием топливных магистралей. Резина теряет эластичность, и вибрации могут нарушить герметичность соединений обратки. Регулярные проверки и подтяжка хомутов помогут избежать проблем на дороге.
При эксплуатации в карьерах или на строительных площадках высокая запыленность воздуха требует более частой замены воздушных фильтров. Топливная система также страдает от вибраций. Крепление фильтра должно быть надежным, чтобы предотвратить обрыв штуцеров обратки.
Сезонные особенности обслуживания
Летом основным риском становится попадание воды в бак с конденсатом или некачественным топливом. Регулярный слив отстоя из фильтра-отстойника следует проводить каждые 2-3 тысячи километров, чтобы избежать проблем.
Зимой важно предотвратить замерзание воды в фильтре и парафинизацию дизельного топлива. Использование зимнего топлива и антигелей, а также установка подогрева фильтра позволяют эксплуатировать технику при низких температурах без риска остановки.
Корректное обслуживание топливного фильтра с обраткой на грузовике КАМАЗ — залог долговечности двигателя и экономии топлива. Знание принципов работы системы помогает водителю самостоятельно выявлять и устранять большинство неисправностей, что предотвращает простои.
Регулярная замена расходных материалов, использование качественных запчастей и соблюдение технологии прокачки системы обеспечивают стабильную работу топливного насоса высокого давления (ТНВД). Пренебрежение простыми правилами обслуживания может привести к дорогостоящему ремонту топливной аппаратуры.
Следуя рекомендациям производителя и своевременно реагируя на изменения в работе двигателя, можно поддерживать грузовик в хорошем состоянии. Исправная топливная система с обраткой функционирует тихо и эффективно, обеспечивая необходимую мощность для выполнения транспортных задач.
Рекомендации по выбору фильтра для замены
Выбор топливного фильтра с обраткой является важным этапом в процессе обслуживания автомобиля. Правильный выбор фильтра не только продлевает срок службы двигателя, но и обеспечивает его эффективную работу. При выборе фильтра следует учитывать несколько ключевых факторов.
1. Совместимость с автомобилем: Перед покупкой фильтра необходимо убедиться, что он подходит именно для вашей модели автомобиля. Для этого можно обратиться к руководству пользователя или проконсультироваться с продавцом. Также стоит обратить внимание на оригинальные номера запчастей, которые помогут избежать ошибок при выборе.
2. Качество фильтра: На рынке представлено множество производителей топливных фильтров, и качество их продукции может значительно различаться. Рекомендуется выбирать фильтры от известных брендов, которые зарекомендовали себя на рынке. Это может быть связано с использованием качественных материалов и технологий, что в свою очередь влияет на эффективность фильтрации и срок службы.
3. Тип фильтра: Существует несколько типов топливных фильтров, включая бумажные, синтетические и металлические. Каждый из них имеет свои преимущества и недостатки. Например, бумажные фильтры обычно дешевле, но могут не обеспечивать такую же степень фильтрации, как синтетические. Металлические фильтры, как правило, более долговечны, но и стоят дороже.
4. Условия эксплуатации: Если ваш автомобиль используется в тяжелых условиях (например, в условиях повышенной запыленности или при частых поездках по плохим дорогам), стоит обратить внимание на фильтры, которые обеспечивают более высокую степень защиты. В таких случаях лучше выбирать фильтры с дополнительными функциями, такими как защита от воды и грязи.
5. Рекомендации производителя: Всегда стоит следовать рекомендациям производителя автомобиля относительно замены топливного фильтра. В руководстве пользователя обычно указаны интервалы замены и типы фильтров, которые подходят для вашего автомобиля. Это поможет избежать проблем с гарантией и обеспечит оптимальную работу двигателя.
6. Цена: Цена на топливные фильтры может варьироваться в широких пределах. Не всегда высокая цена означает высокое качество, поэтому важно находить баланс между стоимостью и качеством. Иногда можно найти хорошие фильтры по разумной цене, если внимательно изучить рынок и отзывы других автовладельцев.
В заключение, выбор топливного фильтра с обраткой требует внимательности и учета множества факторов. Правильный подход к этому процессу поможет обеспечить надежную работу двигателя и избежать дорогостоящих ремонтов в будущем.
Совместимость с различными марками автомобилей
Фильтры топливные с обраткой используются в различных марках автомобилей, и их совместимость зависит от конструкции системы подачи топлива конкретного транспортного средства. Важно понимать, что не все фильтры подходят для всех автомобилей, и выбор правильного компонента может существенно повлиять на работу двигателя и его долговечность.
Современные автомобили, как правило, оснащены системой обратной подачи топлива, которая позволяет поддерживать оптимальное давление в системе и предотвращает перегрев топлива. Это особенно актуально для автомобилей с инжекторными двигателями, где точность подачи топлива критически важна для работы двигателя. Поэтому при замене фильтра необходимо учитывать не только его размер и форму, но и наличие системы обратки.
При выборе топливного фильтра с обраткой для вашего автомобиля следует обратить внимание на следующие аспекты:
- Марка и модель автомобиля: Разные производители могут использовать различные конструкции систем подачи топлива, поэтому важно выбирать фильтр, который рекомендован для вашей конкретной модели.
- Тип двигателя: Дизельные и бензиновые двигатели могут требовать различных типов фильтров, так как у них разные требования к очистке топлива.
- Производитель фильтра: Рекомендуется использовать оригинальные запчасти или фильтры от проверенных производителей, чтобы избежать проблем с совместимостью и качеством.
- Технические характеристики: Обратите внимание на параметры, такие как пропускная способность, степень фильтрации и рабочее давление, которые должны соответствовать требованиям вашего автомобиля.
Некоторые популярные марки автомобилей, такие как Volkswagen, Ford, Toyota и BMW, имеют свои особенности в системе подачи топлива, что делает выбор фильтра особенно важным. Например, в автомобилях Volkswagen часто используются фильтры с интегрированным насосом, что требует особого внимания при замене. В то же время, Ford может использовать более простые конструкции, но также требует соблюдения всех рекомендаций производителя.
В заключение, правильный выбор топливного фильтра с обраткой является ключевым моментом для обеспечения надежной работы двигателя. Рекомендуется всегда консультироваться с профессионалами или обращаться к руководству пользователя вашего автомобиля для получения точной информации о совместимости фильтров.
Частота замены фильтра в зависимости от условий эксплуатации
Замена топливного фильтра с обраткой является важной процедурой, которая напрямую влияет на работу двигателя и его долговечность. Частота замены фильтра зависит от множества факторов, включая условия эксплуатации автомобиля, тип топлива и рекомендации производителя.
В первую очередь, стоит отметить, что в условиях городских пробок и частых остановок, а также при частых поездках на короткие расстояния, фильтр может загрязняться быстрее. Это связано с тем, что в таких условиях двигатель работает не в оптимальном режиме, и в топливной системе может накапливаться больше загрязняющих частиц. Рекомендуется проверять состояние фильтра каждые 10-15 тысяч километров пробега.
Если автомобиль используется в условиях повышенной запыленности, например, при частых поездках по грунтовым дорогам или в сельской местности, то замена фильтра должна производиться еще чаще. В таких случаях рекомендуется проверять фильтр каждые 7-10 тысяч километров. Загрязнение фильтра может привести к снижению производительности двигателя и увеличению расхода топлива.
При использовании некачественного топлива, содержащего большое количество примесей, также стоит обратить внимание на состояние топливного фильтра. В таких случаях замена может потребоваться каждые 5-7 тысяч километров. Использование топлива с высоким содержанием серы или других вредных веществ может значительно сократить срок службы фильтра.
Кроме того, стоит учитывать рекомендации производителя автомобиля. В руководстве пользователя обычно указаны интервалы замены фильтра, которые могут варьироваться в зависимости от модели и типа двигателя. Следует придерживаться этих рекомендаций, чтобы избежать возможных проблем с топливной системой.
Наконец, важно помнить, что даже если автомобиль используется в идеальных условиях, фильтр все равно подлежит замене через определенные интервалы времени, так как со временем он теряет свои фильтрующие свойства. Обычно рекомендуется менять топливный фильтр каждые 30-40 тысяч километров, даже если не наблюдается явных признаков его загрязнения.
Признаки необходимости замены фильтра
Замена топливного фильтра с обраткой является важной процедурой, которую необходимо проводить для поддержания работоспособности двигателя и системы питания автомобиля. Существует несколько признаков, указывающих на необходимость замены фильтра, и их игнорирование может привести к серьезным проблемам с автомобилем.
Первым и наиболее очевидным признаком является снижение мощности двигателя. Если вы заметили, что ваш автомобиль стал хуже разгоняться или теряет мощность при движении, это может быть связано с засорением топливного фильтра. В результате недостаточного поступления топлива в двигатель, его работа становится нестабильной, что может привести к увеличению расхода топлива и повышению выбросов вредных веществ.
Другим важным признаком является увеличение расхода топлива. Если вы заметили, что ваш автомобиль стал потреблять больше топлива, чем обычно, это может быть следствием того, что фильтр не справляется со своей задачей и не пропускает необходимое количество топлива. В этом случае стоит проверить фильтр и, при необходимости, заменить его.
Также стоит обратить внимание на проблемы с запуском двигателя. Если ваш автомобиль стал труднее заводиться, особенно в холодное время года, это может указывать на то, что топливный фильтр забит и не позволяет топливу поступать в систему. В некоторых случаях двигатель может даже глохнуть во время движения, что является серьезной проблемой и требует немедленного внимания.
Не стоит забывать и о звуках, исходящих от топливного насоса. Если вы слышите необычные шумы, такие как гудение или стуки, это может быть признаком того, что насос работает с перегрузкой из-за недостатка топлива, вызванного забитым фильтром. В этом случае рекомендуется провести диагностику и, при необходимости, заменить фильтр.
Наконец, визуальный осмотр фильтра также может дать полезную информацию. Если вы заметили, что фильтр имеет темный цвет или на нем присутствуют отложения, это явный признак того, что его необходимо заменить. Регулярная проверка состояния фильтра поможет избежать многих проблем и продлить срок службы вашего автомобиля.
Таким образом, если вы заметили один или несколько из перечисленных признаков, рекомендуется как можно скорее провести диагностику и, при необходимости, заменить топливный фильтр с обраткой. Это поможет избежать более серьезных поломок и обеспечит надежную работу вашего автомобиля.
