В данной статье мы подробно рассмотрим расположение и процесс замены реле зарядки на КАМАЗ 5320, что является важной задачей для поддержания исправности электрической системы автомобиля. Правильная работа реле-регулятора генератора обеспечивает стабильное напряжение в бортовой сети, что критически важно для надежной эксплуатации всех электрических компонентов. Мы предоставим схемы, таблицы напряжения и пошаговую инструкцию по замене, что поможет вам быстро и эффективно устранить возможные неисправности и продлить срок службы вашего автомобиля.
Конструктивное расположение реле-регулятора
Определение места установки реле зарядки на КАМАЗ 5320 начинается с анализа компоновки силового агрегата. В стандартной конфигурации генератор переменного тока размещается с правой стороны двигателя (по ходу движения) и приводится в действие клиновым ремнем.
Реле-регулятор напряжения на этих моделях чаще всего представлено отдельным блоком, который крепится на корпусе генератора или на специальном кронштейне рядом с ним. На генераторах серии Г222, установленных на ранние версии, реле имеет прямоугольную форму и оснащено ребристым радиатором для эффективного отвода тепла.
Если на автомобиле установлен генератор более новой конструкции, например, серии 37.3701 или его аналогов, регулятор напряжения может быть интегрированным. В этом случае он располагается внутри задней крышки генератора и защищен пластиковым кожухом, что требует частичной разборки узла для доступа к контактам.
Варианты размещения на разных модификациях
На моделях КАМАЗ 5320 с двигателем КАМАЗ-740.10 реле-регулятор типа 13.3702-01 или его аналоги (например, Я112А, 27.3702) устанавливаются на задней стороне генератора с помощью двух винтов. Доступ к этому компоненту можно получить сверху, открыв капот, без необходимости снимать другие элементы.
Если на автомобиле установлена дополнительная защита двигателя или кузовные детали, которые затрудняют доступ, может потребоваться демонтаж защитного экрана. В некоторых случаях реле может быть установлено на отдельный кронштейн на брызговике, если стандартное место на генераторе занято или изменена схема проводки.
Чтобы определить тип установленного устройства, достаточно взглянуть на него. Внешний регулятор имеет массивный металлический корпус, в то время как встроенный, как правило, скрыт под пластиковым покрытием или отличается более компактными размерами.
| Параметр | Описание | Местоположение |
|---|---|---|
| Назначение реле зарядки | Регулирование зарядки аккумулятора | Под панелью приборов |
| Тип реле | Электромеханическое реле | В блоке предохранителей |
| Процесс замены | 1. Отключить аккумулятор | 1. Снять крышку блока предохранителей |
| 2. Извлечь старое реле | 2. Установить новое реле | |
| 3. Подключить новое реле | 3. Подключить аккумулятор |
Интересные факты
Вот несколько интересных фактов о расположении и замене реле зарядки на КАМАЗ 5320:
Расположение реле зарядки: На КАМАЗ 5320 реле зарядки обычно располагается в моторном отсеке, рядом с аккумулятором и генератором. Это удобное расположение позволяет легко проводить диагностику и замену устройства, так как доступ к нему не требует снятия каких-либо крупных узлов.
Признаки неисправности: Одним из основных признаков неисправности реле зарядки является отсутствие зарядки аккумулятора, что может проявляться в снижении яркости фар и проблемах с запуском двигателя. Важно регулярно проверять состояние реле, чтобы избежать более серьезных проблем с электросистемой автомобиля.
Процесс замены: Замена реле зарядки на КАМАЗ 5320 может быть выполнена самостоятельно, но требует соблюдения определенных мер безопасности. Перед началом работы необходимо отключить аккумулятор, чтобы избежать короткого замыкания. Также стоит обратить внимание на маркировку проводов, чтобы правильно подключить новое реле.
Диагностика и проверка работоспособности
Перед заменой детали важно убедиться, что неисправность связана именно с реле-регулятором, а не с генератором, приводным ремнем или проводкой. Первичный анализ состояния системы можно провести с помощью вольтметра (или мультиметра) при работающем двигателе.
Для бортовой сети КАМАЗ 5320, работающей на напряжении 24 В, нормальным считается диапазон от 27 до 29 В при средних оборотах двигателя. Если вольтметр показывает значение ниже 26 В или выше 30 В, это указывает на проблему в системе регулирования.
Методика проверки мультиметром
Для точной диагностики подключите щупы мультиметра к клеммам аккумулятора. Затем запустите двигатель и измерьте показания как на холостых оборотах, так и при увеличении до средних значений (примерно 1500-2000 об/мин).
Если напряжение растет с увеличением оборотов двигателя и не стабилизируется, достигая критических значений (более 30 В), это явный признак неисправности реле-регулятора. В этом случае существует риск перегорания ламп и повреждения чувствительной электроники.
Если напряжение остается на уровне аккумуляторов (24-25 В) и не увеличивается при повышении оборотов, это может указывать на то, что реле не активирует обмотку возбуждения генератора, либо сам генератор неисправен (например, проблемы с щетками или диодным мостом).
Также важно проверить состояние проводки, идущей к реле. Окисленные контакты или поврежденные провода могут создать ложное впечатление о неисправности регулятора. Особое внимание следует уделить контакту «массы», так как плохое заземление может нарушить работу всей системы зарядки.
Технология замены реле-регулятора
Замена реле зарядки на КАМАЗ 5320 требует соблюдения мер безопасности и определенной последовательности действий. Работы следует выполнять только при выключенном двигателе и отключенной массе, чтобы избежать риска короткого замыкания.
Сначала отключите аккумуляторные батареи. На КАМАЗ 5320 есть выключатель массы, который обычно расположен в области левого лонжерона рамы или на аккумуляторе. Повернув рычажок выключателя в положение «0», вы обесточите бортовую сеть.
Демонтаж и установка внешнего регулятора
Если у вас установлен внешний регулятор напряжения, к нему обычно имеется свободный доступ. Сначала отсоедините колодку с проводами, идущими к реле. На старых моделях провода могут быть закреплены винтами, поэтому вам понадобится отвертка для их ослабления.
Затем выкрутите два винта, фиксирующих корпус реле на генераторе. После снятия старой детали рекомендуется очистить место установки на генераторе от грязи и окислов с помощью металлической щетки или тряпки, смоченной в растворителе.
Установка нового реле осуществляется в обратном порядке. Важно обеспечить надежный контакт между корпусом реле и генератором, так как именно через эту поверхность происходит отвод тепла. Винты крепления следует затянуть с достаточным усилием, чтобы предотвратить их самопроизвольное откручивание из-за вибрации.
Если у вас встроенный регулятор, процесс установки усложняется необходимостью снятия генератора или его задней крышки. В этом случае ослабьте натяжение приводного ремня, снимите его, демонтируйте генератор, а затем разберите его корпус для доступа к щеточному узлу, совмещенному с реле.
Параметры и совместимость компонентов

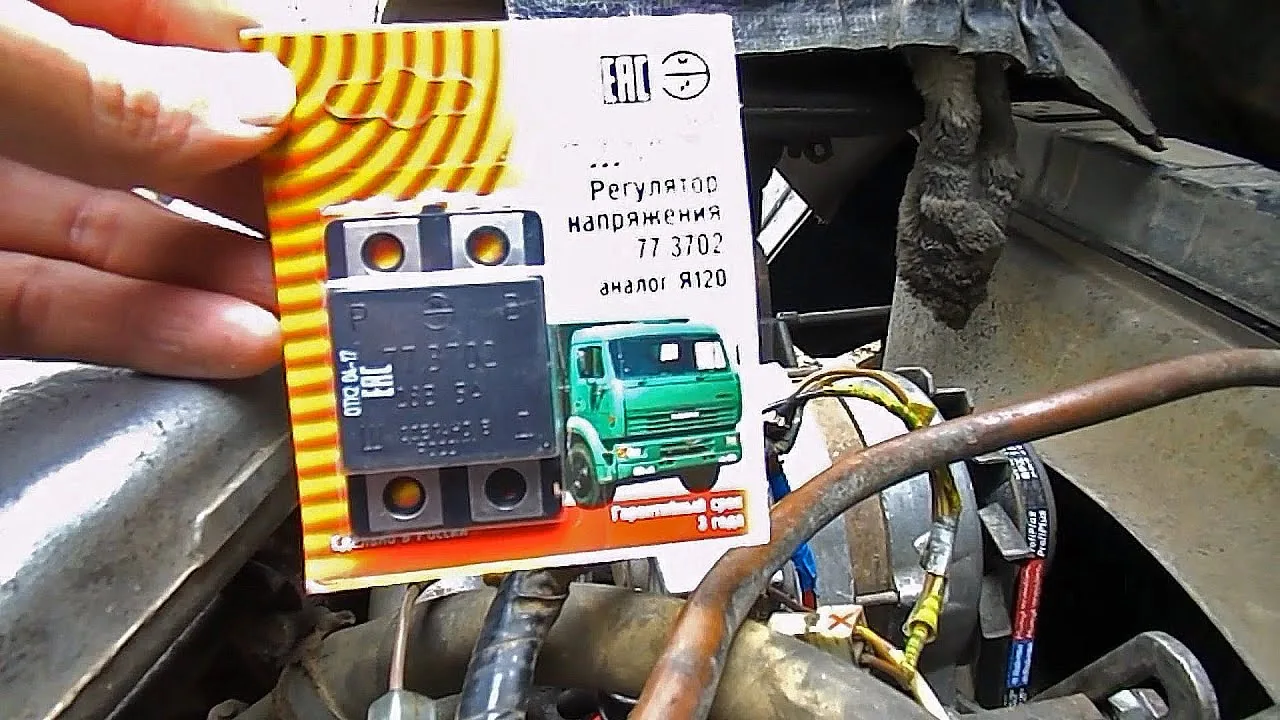

При выборе запасной части для КАМАЗ 5320 важно учитывать совместимость реле с установленным генератором. Неправильный выбор может привести к недостаточной или избыточной зарядке аккумуляторов, что негативно скажется на их долговечности.
На грузовиках КАМАЗ 5320 использовались различные модели генераторов и регуляторов. Наиболее часто встречаются реле типа 13.3702, Я112А и бесконтактные регуляторы серии 27.3702. Эти устройства работают с номинальным напряжением 24 Вольта.
Сравнительная таблица параметров реле
| Модель реле | Рабочее напряжение | Конструктивные особенности |
|---|---|---|
| 13.3702 | 24 В | Контактное, требует регулярной регулировки |
| Я112А | 24 В | Бесконтактное, герметичное исполнение |
| 27.3702 | 24 В | Интегрированное, компактное, без необходимости регулировок |
Контактные реле, такие как 13.3702, постепенно выходят из употребления и встречаются реже, в основном на автомобилях старых моделей. Их основное преимущество — возможность ремонта и регулировки зазоров контактов, однако они менее устойчивы к постоянным вибрациям.
Современные бесконтактные реле, например, Я112А, являются более надежным решением. Они не имеют механических контактов, подверженных износу, и отличаются высокой надежностью. В случае поломки такие реле подлежат полной замене.
При выборе новой детали важно обратить внимание на качество корпуса и наличие маркировки. Оригинальные запчасти имеют четкую гравировку и сертификат качества. Более дешевые аналоги могут не соответствовать заявленным характеристикам стабильности напряжения.
Типичные ошибки при обслуживании
При замене реле зарядки на КАМАЗ 5320 механики и водители часто совершают ошибки, которые могут усугубить проблему или привести к повторным поломкам.
- Неудовлетворительная проверка ремня привода — низкий уровень заряда может быть вызван не неисправностью реле, а проскальзыванием ремня. Перед заменой электроники обязательно проверьте натяжение ремня генератора.
- Замена без проверки проводки — установка нового реле на окисленные или поврежденные провода не даст результата. Важно «прозвонить» цепь от генератора до приборной панели и аккумуляторов.
- Использование реле с неподходящим номиналом — установка реле на 14 Вольт (например, от легковых автомобилей) в 24-вольтовую сеть приведет к его выходу из строя и возможному возгоранию.
- Проблемы с контактом массы — плохое соединение корпуса реле с генератором или ненадежный контакт провода массы с кузовом могут вызвать нестабильные скачки напряжения, которые можно ошибочно принять за неисправность реле.
Распространенной ошибкой является попытка регулировки бесконтактных реле. Внутри таких устройств отсутствуют механические элементы для настройки, и любые попытки вмешательства могут повредить изделие.
⚠️ Важно: При установке нового реле убедитесь, что контакты щеток (если реле интегрировано со щеточным узлом) имеют достаточную длину. Короткие щетки не обеспечат надежный контакт с коллектором генератора.
⚠️ Важно: Никогда не используйте «прикуривание» от другого автомобиля с работающим двигателем для запуска КАМАЗ 5320 с неисправным реле зарядки. Скачок напряжения может повредить всю бортовую электронику.
Соблюдение этих рекомендаций поможет избежать повторных поломок и обеспечит долгую эксплуатацию системы электроснабжения грузовика. Регулярный визуальный осмотр состояния проводов и креплений генератора также поможет предотвратить неожиданные отказы в пути.
Обеспечение стабильной работы электросистемы
Надежная работа системы зарядки на КАМАЗ 5320 обеспечивает стабильность всего транспортного средства. Своевременная замена реле-регулятора и правильный выбор комплектующих помогают избежать проблем с запуском двигателя и работой осветительных приборов.
Знание принципов работы системы и понимание расположения узлов позволяют быстро выявлять неисправности даже в полевых условиях. Для грузового автомобиля, работающего в сложных условиях, это важный навык.
Регулярный мониторинг напряжения бортовой сети с помощью штатного вольтметра или дополнительного оборудования помогает обнаружить проблемы до того, как они приведут к остановке автомобиля на дороге.
Рекомендации по выбору нового реле зарядки
При выборе нового реле зарядки для КАМАЗ 5320 необходимо учитывать несколько ключевых факторов, которые помогут обеспечить надежную и эффективную работу электрической системы автомобиля. Важно помнить, что реле зарядки отвечает за поддержание необходимого уровня заряда аккумулятора и правильную работу генератора, поэтому его выбор должен быть обоснованным и тщательным.
Первым шагом в выборе реле зарядки является определение его совместимости с моделью вашего автомобиля. Рекомендуется использовать оригинальные запчасти или качественные аналоги, которые соответствуют техническим характеристикам и требованиям КАМАЗ 5320. Для этого стоит обратиться к документации на автомобиль или проконсультироваться с профессионалами в автосервисах.
Вторым важным аспектом является проверка технических характеристик реле. Необходимо обратить внимание на номинальное напряжение и ток, которые должны соответствовать параметрам генератора и аккумулятора. Обычно для КАМАЗ 5320 используется реле с номинальным напряжением 12 В и током 30-40 А. Убедитесь, что новое реле имеет такие же или более высокие параметры, чтобы избежать перегрузок и сбоев в работе электрической системы.
Третий момент, который стоит учесть, это качество и надежность производителя. Рекомендуется выбирать реле зарядки от известных и проверенных брендов, которые зарекомендовали себя на рынке автозапчастей. Отзывы других автовладельцев и рейтинги производителей могут помочь в этом выборе. Также стоит обратить внимание на наличие гарантии на изделие, что является дополнительным показателем его качества.
Не менее важным является и способ установки нового реле. Если вы не обладаете достаточными навыками в ремонте автомобилей, лучше доверить установку профессионалам. Неправильная установка может привести к повреждению электрической системы или даже к короткому замыканию. Если же вы решите установить реле самостоятельно, обязательно следуйте инструкциям и рекомендациям, указанным в технической документации.
Наконец, стоит помнить о регулярном обслуживании и проверке реле зарядки. Даже новое устройство может выйти из строя из-за неправильной эксплуатации или внешних факторов. Регулярные проверки помогут выявить возможные проблемы на ранних стадиях и предотвратить серьезные поломки в будущем.
Критерии выбора и проверка качества
При выборе реле зарядки для КАМАЗ 5320 необходимо учитывать несколько ключевых критериев, которые помогут обеспечить надежную и эффективную работу электрической системы автомобиля. Во-первых, важно обратить внимание на совместимость реле с конкретной моделью автомобиля. Реле зарядки должно соответствовать техническим характеристикам, указанным в руководстве по эксплуатации КАМАЗ 5320, чтобы избежать проблем с установкой и функционированием.
Во-вторых, стоит оценить качество материалов, из которых изготовлено реле. Высококачественные компоненты обеспечивают долговечность и устойчивость к внешним воздействиям, таким как температура, влажность и вибрации. Рекомендуется выбирать реле от проверенных производителей, которые зарекомендовали себя на рынке автозапчастей.
Третий критерий — это наличие сертификатов качества. Приобретая реле зарядки, убедитесь, что оно имеет соответствующие сертификаты, подтверждающие его соответствие стандартам безопасности и надежности. Это может быть особенно важно для предотвращения коротких замыканий и других электрических неисправностей.
Также стоит обратить внимание на отзывы других владельцев КАМАЗ 5320. Изучение мнений пользователей о конкретных моделях реле зарядки может помочь избежать покупки некачественного товара. Рекомендуется искать отзывы на специализированных форумах и сайтах, посвященных ремонту и обслуживанию грузовых автомобилей.
Проверка качества реле зарядки перед установкой также играет важную роль. Необходимо визуально осмотреть устройство на предмет повреждений, коррозии или других дефектов. Также стоит проверить контакты на наличие окисления и загрязнений, так как это может негативно сказаться на работе реле.
Кроме того, можно провести тестирование реле с помощью мультиметра. Проверка сопротивления и напряжения на выходе позволит убедиться в его исправности. Если реле не соответствует заявленным характеристикам, лучше отказаться от его установки и выбрать другое устройство.
В заключение, выбор и проверка качества реле зарядки для КАМАЗ 5320 — это важные этапы, которые помогут обеспечить надежную работу электрической системы автомобиля и избежать неприятных ситуаций на дороге.
Обслуживание и профилактика реле зарядки
Обслуживание реле зарядки на КАМАЗ 5320 является важной частью общего ухода за электрической системой автомобиля. Правильная работа реле зарядки обеспечивает стабильную работу аккумуляторной батареи и предотвращает ее разрядку. Для поддержания реле в исправном состоянии необходимо регулярно проводить его проверку и профилактику.
Первым шагом в обслуживании реле зарядки является визуальный осмотр. Необходимо проверить наличие коррозии на контактах, а также целостность проводов и соединений. Коррозия может привести к плохому контакту, что, в свою очередь, вызовет проблемы с зарядкой аккумулятора. Если обнаружены повреждения, необходимо заменить поврежденные элементы или очистить контакты от коррозии.
Следующим этапом является проверка работоспособности реле. Для этого можно использовать мультиметр. Сначала необходимо отключить реле от электрической цепи. Затем с помощью мультиметра проверяется сопротивление на контактах реле. В норме сопротивление должно быть в пределах 0,1-0,5 Ом. Если сопротивление значительно выше, это может указывать на неисправность реле, и его следует заменить.
Также стоит обратить внимание на работу генератора, так как именно он отвечает за зарядку аккумулятора. Если генератор не выдает необходимое напряжение, это может привести к неправильной работе реле зарядки. Проверка генератора включает в себя измерение выходного напряжения при работающем двигателе. Оно должно находиться в пределах 13,5-14,5 В. Если напряжение ниже, необходимо проверить генератор на наличие неисправностей.
Важно помнить, что профилактика реле зарядки включает в себя не только его проверку, но и регулярную замену. Рекомендуется менять реле зарядки каждые 100-150 тысяч километров пробега или по мере необходимости, если оно начинает проявлять признаки неисправности. При замене реле следует использовать только оригинальные запчасти, чтобы избежать проблем с совместимостью и надежностью.
В заключение, регулярное обслуживание и профилактика реле зарядки на КАМАЗ 5320 помогут избежать серьезных проблем с электрической системой автомобиля и продлить срок службы аккумулятора. Не стоит пренебрегать этими простыми, но важными процедурами, так как они могут сэкономить время и деньги в будущем.
Регулярные проверки и замена компонентов
Регулярные проверки и замена компонентов системы зарядки являются важными аспектами обслуживания автомобиля КАМАЗ 5320. Реле зарядки, как один из ключевых элементов этой системы, отвечает за управление зарядкой аккумулятора и поддержание его в рабочем состоянии. Неправильная работа реле может привести к недостаточной зарядке аккумулятора, что в свою очередь может вызвать проблемы с запуском двигателя и работой электрических систем автомобиля.
Для обеспечения надежной работы реле зарядки рекомендуется проводить его регулярные проверки. В первую очередь, стоит обратить внимание на визуальный осмотр: проверьте наличие коррозии, повреждений или загрязнений на контактах реле. Также стоит убедиться, что все соединения надежно закреплены и не имеют признаков износа.
Кроме того, важно периодически проверять напряжение на выходе реле. Для этого можно использовать мультиметр, который позволит измерить напряжение на клеммах реле в процессе работы двигателя. Нормальное значение должно находиться в пределах 13,5-14,5 В. Если напряжение ниже этого диапазона, это может свидетельствовать о неисправности реле или других компонентов системы зарядки.
Замена реле зарядки должна производиться в случае выявления его неисправности. Для этого необходимо выполнить следующие шаги:
- Отключите аккумулятор, чтобы избежать короткого замыкания и повреждения электрических компонентов.
- Найдите реле зарядки, которое обычно расположено в моторном отсеке или в блоке предохранителей. В КАМАЗ 5320 оно может находиться рядом с генератором.
- Отсоедините все электрические соединения от реле, запомнив их расположение для последующей установки нового устройства.
- Снимите реле с места крепления, если оно закреплено винтами или зажимами.
- Установите новое реле на место старого, убедившись, что оно надежно закреплено и все соединения подключены правильно.
После установки нового реле зарядки рекомендуется снова подключить аккумулятор и проверить работу системы. Убедитесь, что напряжение на выходе реле соответствует норме, а также проверьте, что все электрические системы автомобиля функционируют корректно.
Регулярные проверки и своевременная замена реле зарядки помогут избежать серьезных проблем с электросистемой автомобиля и продлить срок службы аккумулятора, что в конечном итоге обеспечит надежную работу вашего КАМАЗа 5320.
Влияние реле зарядки на общую работу автомобиля
Реле зарядки является важным элементом электрической системы автомобиля КАМАЗ 5320. Оно отвечает за регулирование процесса зарядки аккумуляторной батареи, обеспечивая стабильное напряжение и защиту от перезарядки. Правильная работа реле зарядки напрямую влияет на общую производительность и надежность автомобиля.
Основная функция реле зарядки заключается в контроле напряжения, поступающего от генератора к аккумулятору. Когда двигатель работает, генератор вырабатывает электрическую энергию, которая подается на аккумулятор для его зарядки. Реле зарядки следит за уровнем напряжения: если оно превышает допустимые значения, реле отключает зарядку, предотвращая повреждение аккумулятора и других электрических компонентов.
Кроме того, реле зарядки обеспечивает защиту от разряда аккумулятора. Если напряжение в системе падает ниже определенного уровня, реле может отключить генератор, тем самым предотвращая дальнейшее разряжение батареи. Это особенно важно в условиях, когда автомобиль используется в сложных климатических условиях или при высоких нагрузках.
Неправильная работа реле зарядки может привести к различным проблемам, таким как недостаточная зарядка аккумулятора, что в свою очередь может вызвать трудности при запуске двигателя. Также возможны ситуации, когда аккумулятор перезаряжается, что может привести к его быстрому выходу из строя и повреждению других электрических компонентов автомобиля.
Таким образом, реле зарядки играет ключевую роль в поддержании стабильной работы электрической системы КАМАЗ 5320. Регулярная проверка и, при необходимости, замена этого элемента помогут избежать серьезных проблем и продлить срок службы автомобиля.
