В данной статье мы подробно рассмотрим расположение и схемы реле зажигания автомобилей КАМАЗ различных поколений, включая модели Евро-2 и Евро-3. Знание местоположения реле зажигания и его схемы подключения является ключевым аспектом для диагностики и устранения неисправностей в системе зажигания. Мы предоставим полезные схемы распределительных коробок, а также советы по проверке контактов, что поможет владельцам и механикам быстро и эффективно решать проблемы, связанные с запуском двигателя и работой электрооборудования.
Архитектура электрооборудования и типы систем
На практике схема управления запуском двигателя на грузовиках КАМАЗ реализуется через последовательное соединение различных коммутационных устройств. Основное реле стартера, которое водители называют «реле зажигания» или «реле включения стартера», передает мощный ток от аккумуляторов к тяговому реле стартера по сигналу от замка зажигания.
Конструкция системы может быть выполнена как в виде отдельного навесного элемента, так и интегрирована в общий монтажный блок предохранителей и реле. На автомобилях более ранних моделей с двигателями стандартов Евро-0 и Евро-2 реле обычно располагается в отдельном корпусе или крепится на лонжероне рамы для удобства обслуживания и защиты от вибраций.
С введением экологических стандартов Евро-3 и переходом на электронное управление двигателем (ЭБУ) схема стала более сложной. В цепь добавлены дополнительные блокировки, управляемые контроллером, а само реле переместилось в центральный монтажный блок (ЦМБ) или специализированный блок бортовой автоматики.
Важно отметить, что на современных моделях с электроникой Cummins или ЯМЗ-650 сигнал на запуск проходит через логическую схему контроллера. Поэтому отсутствие массы или сигнала на входе ЭБУ может создать иллюзию неисправности самого реле.
Для успешного поиска неисправностей необходимо в первую очередь определить тип установленного двигателя и год выпуска автомобиля, так как это влияет на выбор методики поиска и используемых инструментов.
⚠️ Внимание: Перед началом любых работ с электрооборудованием обязательно отключите «массу», чтобы избежать короткого замыкания или поражения электрическим током.
Ниже представлена таблица, иллюстрирующая основные различия в архитектуре систем запуска для различных поколений техники.
| Параметр | КАМАЗ Евро-0 / Евро-2 | КАМАЗ Евро-3 / Евро-4 / Евро-5 |
|---|---|---|
| Тип управления | Механическое (через замок) | Электронное (через ЭБУ) |
| Расположение реле | Отдельно на кронштейне или в нише | В центральном монтажном блоке (ЦМБ) |
| Количество реле | Одно основное (8-контактное или 4-контактное) | Комплекс реле в общем блоке |
Поиск реле на автомобилях КАМАЗ Евро-2 и классических моделях
Если у вас есть техника с традиционной схемой электрооборудования, начните поиск под водительским сиденьем. На большинстве моделей, таких как КАМАЗ-5320, 5511, 65115 ранних выпусков, основной коммутационный узел располагается в нише водительского места.
Находясь в кабине, вам нужно откинуть кабину или получить доступ к пространству под торпедой со стороны водителя. Реле стартера (часто обозначаемое как РС-500 или аналогичное) обычно установлено на металлическом кронштейне вместе с другими реле, такими как реле поворотов или реле сигнала.
В некоторых модификациях, особенно на шасси для самосвалов, реле может быть вынесено под капот, на правый лонжерон рамы, ближе к аккумулятору. Это сделано для сокращения длины силовых проводов и уменьшения падения напряжения при запуске.
Внешне устройство выглядит как цилиндрический или прямоугольный пластиковый корпус черного или серого цвета с выводами под болт или штыревыми контактами. На корпусе часто имеется маркировка с номинальным током, например, 30А или 50А.
Для точного определения местоположения на конкретной модели техники стоит обратиться к схеме электрооборудования, которая обычно вклеена в сервисную книжку или находится в бардачке.
Особое внимание следует уделить схеме подключения дополнительных потребителей. Если на автомобиль устанавливалось нештатное оборудование (сигнализация, предпусковой подогреватель), штатное реле могло быть перенесено или зашунтировано.
В таких случаях рекомендуется проследить за толстым проводом, который идет от плюсовой клеммы аккумулятора. Он ведет к входному контакту искомого устройства.
Интересные факты
Вот несколько интересных фактов о расположении и схеме реле зажигания КАМАЗ разных поколений:
Разнообразие схем: В зависимости от поколения КАМАЗа, схемы реле зажигания могут значительно отличаться. Например, в более ранних моделях использовались простые механические реле, тогда как в современных версиях внедрены электронные системы, которые обеспечивают более точное управление зажиганием и повышают надежность работы двигателя.
Расположение реле: В большинстве моделей КАМАЗа реле зажигания расположено в блоке предохранителей, который находится под приборной панелью. Однако в некоторых версиях, таких как КАМАЗ-65115, реле может быть вынесено в отдельный блок, что облегчает доступ для диагностики и замены.
Совместимость и модернизация: Многие владельцы КАМАЗов модернизируют системы зажигания, устанавливая реле от более современных моделей или сторонних производителей. Это позволяет улучшить характеристики работы двигателя и повысить его экономичность, однако требует тщательной проработки схемы подключения и учета совместимости компонентов.
Расположение в Центральном Монтажном Блоке (Евро-3 и новее)
На современных автомобилях, начиная с моделей, соответствующих стандарту Евро-3, произошли изменения в архитектуре. Все элементы управления, включая реле стартера, реле обогрева фильтра и другие компоненты, были объединены в Центральный Монтажный Блок (ЦМБ).
Этот блок обычно располагается в салоне, за защитной панелью со стороны пассажира или водителя, либо в специальном отсеке под сиденьем. Для доступа к нему необходимо снять пластиковые накладки, что может занять некоторое время.

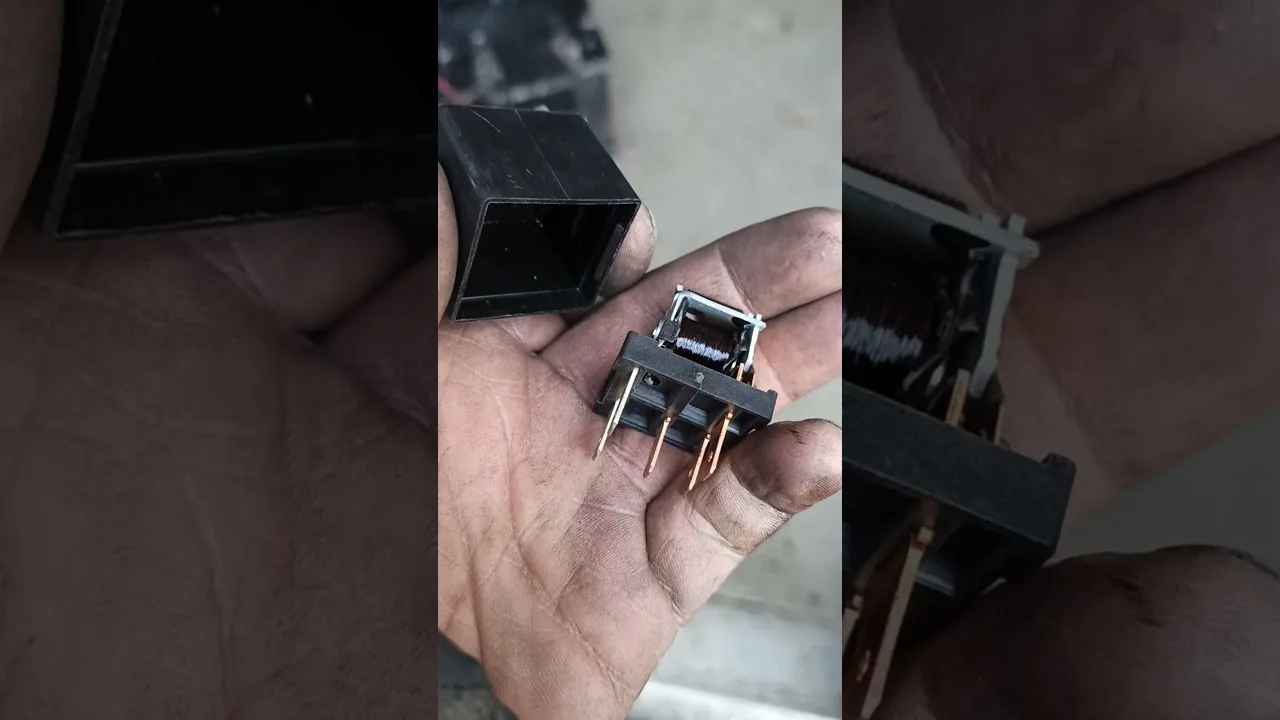

Внутри ЦМБ реле стартера представлено в виде стандартного прямоугольного модуля, аналогичного реле марок Hella или Bosch. Оно устанавливается в гнездо на печатной плате или в колодку с фиксатором.
Чтобы определить нужное гнездо, следует обратиться к схеме, размещенной на внутренней стороне крышки монтажного блока. Обозначение может выглядеть как K1, K-Starter или иметь графическое изображение стартера.
Важно отметить, что на некоторых моделях КАМАЗов с двигателями Cummins ISBe могут использоваться два реле: одно для подачи питания на ЭБУ (зажигание), а другое — для запуска стартера.
Если схема на крышке стерлась или отсутствует, можно воспользоваться методом исключения, аккуратно извлекая реле и проверяя наличие напряжения на контактах колодки при повороте ключа. Однако это следует делать с осторожностью.
В одном блоке могут находиться несколько одинаковых реле. В такой ситуации можно временно переставить соседнее аналогичное реле (например, реле фар или звукового сигнала, если они совпадают по цоколевке) для проверки гипотезы.
Современные модели часто используют реле с дополнительными контактами для связи с бортовым компьютером, поэтому простая замена на универсальное автомобильное реле может не решить проблему.
| Модель КАМАЗ | Расположение ЦМБ | Обозначение на схеме |
|---|---|---|
| КАМАЗ-65115 (Евро-3) | За панелью приборов, слева | Реле 11 (Стартер) |
| КАМАЗ-5490 (Евро-4/5) | В нише справа от водителя | K9 / Starter Relay |
Диагностика и проверка исправности цепи
Перед заменой детали важно убедиться, что неисправность действительно связана с ней, а не вызвана окислением контактов или сгоревшим предохранителем. Сначала проведите визуальный осмотр и проверьте предохранитель, отвечающий за цепь управления стартером.
На практике наиболее распространенной причиной неисправности является обрыв цепи управления или подгорание контактов внутри реле. Для диагностики потребуется мультиметр или контрольная лампа.
Если реле вынуто из гнезда, его работоспособность можно проверить, подавая напряжение 12В на управляющие контакты. Характерный щелчок и прозвонка силовых контактов укажут на исправность механической части.
- Подключите щупы мультиметра к силовым контактам реле в режиме прозвонки.
- Подайте 12В на управляющие контакты (обычно это тонкие выводы).
- Обратите внимание на щелчок и изменение показаний прибора (цепь должна замкнуться).
- Проверьте напряжение на входе реле в автомобиле при включенном зажигании.
Необходимо проверить не только само реле, но и состояние его посадочного места. Окисление контактов в колодке ЦМБ или на внешнем кронштейне может привести к высокому переходному сопротивлению, что помешает стартеру развить нужную мощность.
Также стоит обратить внимание на массу реле, если она подключена отдельным проводом к кузову. Плохой контакт массы может вызвать нестабильную работу или полный отказ устройства.
Если при подаче напряжения на управляющий контакт реле не слышно щелчка, это может означать, что обмотка катушки перегорела или якорь заклинило. В таком случае потребуется замена.
Типичные ошибки при поиске и замене
В процессе ремонта электрической системы грузовиков часто возникают ошибки, которые могут усугубить проблему или привести к неправильным выводам. Осознание этих моментов поможет избежать повторных неисправностей.
- Игнорирование состояния клемм — замена реле при наличии окисленных или плохо закрепленных клемм на аккумуляторе не даст результата, так как ток не сможет достичь потребителя.
- Установка реле с меньшим током — применение легковых аналогов (30А вместо 50-70А) приведет к быстрому плавлению контактов и повторному выходу из строя после нескольких запусков.
- Неверная полярность при проверке — хотя многие реле имеют слабую поляризацию, попытки подать напряжение на силовые контакты вместо управляющих могут вызвать короткое замыкание в цепи управления.
- Отсутствие проверки массы двигателя — если стартер крутит медленно или не запускается, это может быть связано не с реле, а с отсутствием контакта между двигателем и рамой, что часто ошибочно принимается за неисправность реле.
Распространенной ошибкой является попытка «замкнуть» реле напрямую с помощью отвертки для запуска двигателя без последующего ремонта. Это допустимо только в экстренных ситуациях, но оставлять автомобиль в таком состоянии крайне нежелательно из-за риска возгорания проводки.
Важно помнить о защите от влаги. Если новое реле устанавливается под капотом или в колесной нише, убедитесь, что оно имеет соответствующий класс герметичности (IP54 и выше) или установлено в защитный кожух.
⚠️ Внимание: Применение реле с неподходящими характеристиками (например, с нормально-замкнутыми контактами вместо нормально-разомкнутых) может привести к тому, что стартер начнет работать сразу после подключения массы, без ключа зажигания.
Рекомендации по обслуживанию и профилактике
Для стабильного запуска двигателя в любых климатических условиях регулярно проверяйте электрические соединения. Частота осмотров зависит от условий эксплуатации и окружающей среды.
В осенне-весенний период, когда уровень влажности повышается, важно уделять особое внимание герметичности монтажных блоков. Проникновение конденсата в центральный монтажный блок может вызвать коррозию дорожек и контактов, что приводит к сбоям в работе оборудования.
При замене реле стартера выбирайте изделия, рекомендованные производителем, или проверенные аналоги с аналогичными токовыми характеристиками. Экономия на этом компоненте может повредить дорогой стартер или проводку.
Если автомобиль используется в условиях крайнего севера или в запыленной среде, дополнительно изолируйте места соединений проводов и применяйте диэлектрическую смазку.
Регулярная проверка и подтяжка болтовых соединений на силовых проводах, ведущих к реле и стартеру, поможет избежать перегрева и потери мощности.
Знание расположения и принципа работы реле зажигания на КАМАЗе — основополагающее для любого водителя или механика. Независимо от модели, логика поиска остается одинаковой: от источника питания к потребителю через коммутационный элемент.
Соблюдение правил безопасности и использование правильных инструментов обеспечивают успешный ремонт. Помните, что электрическая система грузовика требует внимательности, но при правильном подходе она отличается высокой надежностью и легкостью в ремонте.
Поддержание работоспособности цепи запуска — залог своевременной доставки грузов и отсутствие неожиданных расходов на эвакуацию техники.
Сравнение реле зажигания разных поколений КАМАЗ
Реле зажигания является важным компонентом системы зажигания автомобилей КАМАЗ, обеспечивая надежное и безопасное функционирование двигателя. С течением времени конструкция и расположение реле зажигания претерпели изменения, что связано с развитием технологий и улучшением характеристик автомобилей. В данном разделе мы рассмотрим основные отличия и особенности реле зажигания различных поколений КАМАЗ.
На ранних моделях КАМАЗ, таких как КАМАЗ-5320, реле зажигания располагалось в моторном отсеке, что обеспечивало легкий доступ для обслуживания и замены. Эти реле имели простую конструкцию и использовали механические контакты для управления подачей напряжения на катушку зажигания. Однако такой подход имел свои недостатки, включая низкую надежность и чувствительность к внешним воздействиям, таким как влага и пыль.
С переходом к более современным моделям, например, КАМАЗ-5410 и КАМАЗ-65115, реле зажигания стало более компактным и надежным. В этих моделях реле часто устанавливается в салоне, под приборной панелью, что защищает его от неблагоприятных условий. Кроме того, в новых реле используются полупроводниковые элементы, что значительно увеличивает срок службы и устойчивость к перегреву. В таких системах также внедрены дополнительные функции, такие как защита от короткого замыкания и автоматическое отключение при перегреве.
Современные модели КАМАЗ, такие как КАМАЗ-6520 и КАМАЗ-6580, используют электронные системы управления зажиганием, которые интегрируют реле в общую систему управления двигателем. В этих автомобилях реле зажигания может быть частью блока управления двигателем (ECU), что позволяет оптимизировать процесс зажигания и улучшить экономичность работы двигателя. Расположение реле в таких системах может варьироваться, но чаще всего оно находится в блоке предохранителей, что обеспечивает легкий доступ для диагностики и ремонта.
Таким образом, можно выделить несколько ключевых аспектов, которые отличают реле зажигания разных поколений КАМАЗ: расположение, конструкция, уровень защиты от внешних факторов и интеграция с другими системами автомобиля. Эти изменения направлены на повышение надежности, безопасности и эффективности работы автомобилей, что является важным фактором для пользователей и владельцев техники КАМАЗ.
Влияние реле зажигания на работу двигателя
Реле зажигания является ключевым элементом в системе запуска двигателя автомобиля КАМАЗ. Оно отвечает за управление подачей напряжения на катушку зажигания, что, в свою очередь, обеспечивает искровое зажигание топливовоздушной смеси в цилиндрах двигателя. Правильная работа реле зажигания критически важна для стабильного функционирования двигателя, его мощности и экономичности.
При включении зажигания реле активируется и подает напряжение на катушку зажигания, что приводит к образованию искры. Если реле неисправно, это может привести к отсутствию искры, что делает невозможным запуск двигателя. Кроме того, реле может быть причиной перебоев в работе двигателя, если оно периодически отключается или работает с перебоями.
Разные поколения автомобилей КАМАЗ имеют свои особенности в конструкции реле зажигания. Например, в более старых моделях реле часто имело механическую конструкцию, в то время как современные модели используют электронные реле, которые обеспечивают более надежную и стабильную работу. Электронные реле менее подвержены механическому износу и могут работать в более широком диапазоне температур и условий.
Важно отметить, что реле зажигания также может влиять на другие системы автомобиля. Например, при неисправности реле может возникнуть проблема с системой управления двигателем, что приведет к снижению мощности и увеличению расхода топлива. Кроме того, в некоторых случаях неисправное реле может вызвать перегрев двигателя, что может привести к серьезным повреждениям.
Для диагностики реле зажигания необходимо использовать мультиметр для проверки его работоспособности. Важно проверить как саму цепь реле, так и напряжение, поступающее на катушку зажигания. Если реле не срабатывает или не подает напряжение, его следует заменить на новое, соответствующее модели автомобиля.
Таким образом, реле зажигания играет важную роль в работе двигателя КАМАЗ, и его исправность напрямую влияет на производительность и надежность автомобиля. Регулярная проверка и своевременная замена реле зажигания помогут избежать серьезных проблем и продлить срок службы двигателя.
Совместимость реле зажигания с другими компонентами системы
Реле зажигания является ключевым элементом системы зажигания автомобилей КАМАЗ, обеспечивая надежное и безопасное функционирование двигателя. Совместимость реле зажигания с другими компонентами системы играет важную роль в обеспечении стабильной работы автомобиля. В зависимости от поколения и модели КАМАЗа, реле зажигания может иметь различные характеристики и схемы подключения, что необходимо учитывать при его замене или ремонте.
В современных моделях КАМАЗа реле зажигания часто интегрируется в более сложные электронные системы, что требует особого внимания к совместимости с другими электронными компонентами, такими как блок управления двигателем (ECU), датчики и исполнительные механизмы. Например, в моделях, оснащенных системой впрыска, реле зажигания должно корректно взаимодействовать с датчиками положения коленчатого вала и распределительного вала, чтобы обеспечить точное время зажигания.
Старые модели КАМАЗа, использующие более простые системы зажигания, могут иметь реле, которое совместимо с аналогичными компонентами других автомобилей того же периода. Однако, даже в этом случае, важно учитывать спецификации и характеристики реле, такие как напряжение, ток и тип подключения. Неправильный выбор реле может привести к сбоям в работе системы зажигания, что в свою очередь может вызвать проблемы с запуском двигателя или его стабильной работой.
При замене реле зажигания необходимо обращать внимание на маркировку и технические характеристики оригинального компонента. Важно также учитывать, что некоторые модели КАМАЗа могут иметь разные схемы подключения в зависимости от года выпуска и комплектации. Поэтому перед заменой реле рекомендуется ознакомиться с электрической схемой конкретной модели, чтобы избежать ошибок при подключении.
Совместимость реле зажигания также может зависеть от используемых в автомобиле дополнительных систем, таких как системы безопасности, сигнализации и другие электронные устройства. При установке нового реле зажигания важно убедиться, что оно не будет конфликтовать с этими системами, что может привести к сбоям в работе или даже повреждению электрооборудования.
В заключение, совместимость реле зажигания с другими компонентами системы является критически важным аспектом, который необходимо учитывать при обслуживании и ремонте автомобилей КАМАЗ. Правильный выбор и установка реле зажигания обеспечивают надежную работу двигателя и долговечность всех систем автомобиля.
