В данной статье мы подробно рассмотрим расположение заливной пробки в коробке передач автомобилей КАМАЗ, включая модели 14, 15 и 152. Правильное обслуживание трансмиссии, включая регулярную проверку и замену масла, играет ключевую роль в обеспечении надежной работы автомобиля и продлении его срока службы. Мы предоставим точные инструкции по нахождению заливной и сливной пробок, а также советы по выбору масел и распространенным ошибкам, которые могут возникнуть при обслуживании, что поможет вам избежать неприятностей и сохранить ваш КАМАЗ в отличном состоянии.
Локация заливной пробки на классических КПП КАМАЗ

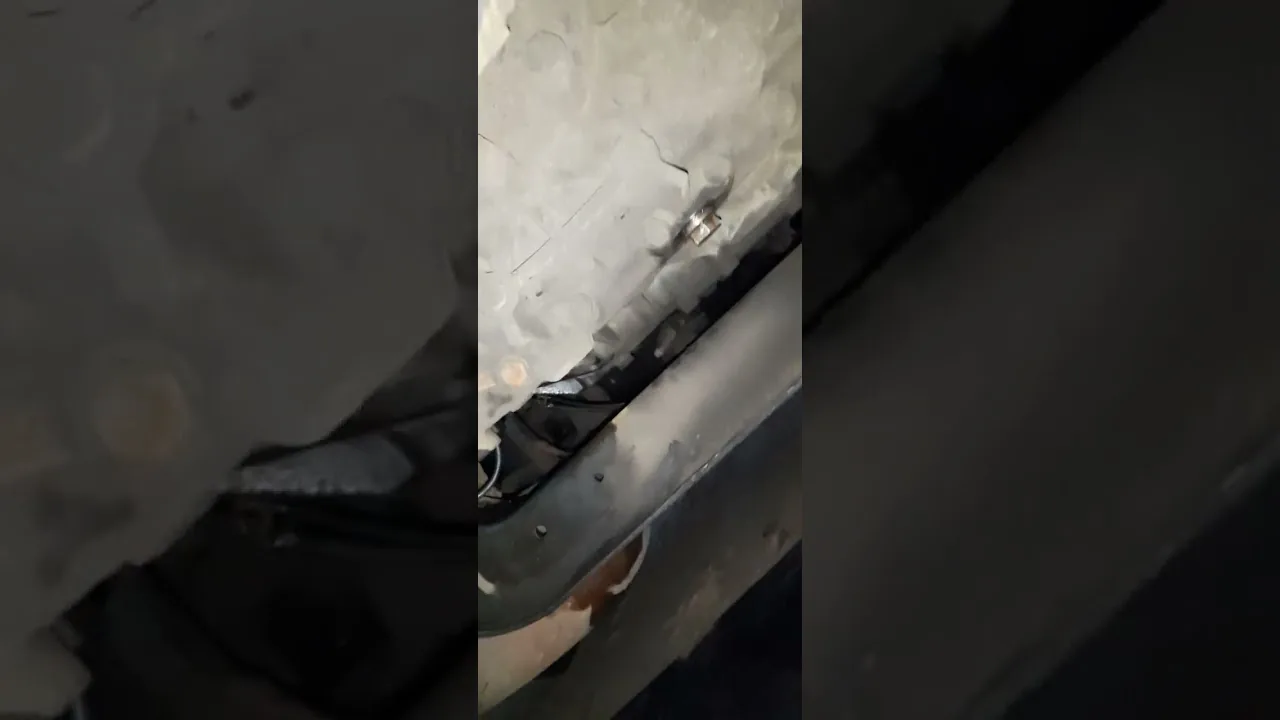

На большинстве грузовиков Камского автозавода с традиционными пятиступенчатыми трансмиссиями серий 14, 15 или 152 заливная (или контрольная) пробка расположена на боковой стенке картера. Если смотреть на коробку передач со стороны водителя, нужное отверстие находится на левой боковой крышке, примерно на уровне середины высоты картера. Это расположение не случайно: уровень масла должен быть достаточным для смазки шестерен промежуточного вала, но не превышать его, чтобы избежать избыточного давления и вспенивания.
В зависимости от года выпуска и модели пробка может быть выполнена в виде резьбовой заглушки под шестигранный ключ или конусного винта. На более старых версиях часто встречается пробка под квадрат 12х12 мм или под крупный шестигранник. На некоторых модификациях с дистанционным управлением доступ к этой области может быть затруднен элементами тяг или кулисой переключения передач, что требует осторожности при откручивании.
Также стоит учитывать, что на трансмиссиях с верхним прицепным механизмом (помощником) конструкция боковой крышки может отличаться. В таких случаях заливная горловина может быть смещена ближе к задней части картера или иметь вертикальное расположение с использованием масломерного щупа. Однако для большинства моделей КАМАЗ характерно боковое расположение. Перед началом работ рекомендуется очистить боковую поверхность картера от грязи и масла, чтобы легче было найти пробку.
⚠️ Важно: Не применяйте ударные методы (зубило, молоток) для откручивания пробок без крайней необходимости, так как это может повредить резьбу в алюминиевом корпусе картера, что приведет к дорогостоящему ремонту или замене крышки.
Чтобы убедиться в правильности выбора отверстия, помните, что сливная пробка всегда находится в самой нижней части картера, часто на приливе снизу или на торцевой части, в то время как заливная пробка располагается строго на боковой вертикальной плоскости. Перепутать их сложно, если следовать логике: масло не может заливаться снизу, так как невозможно контролировать уровень перелива.
Особенности расположения на 10-ступенчатых КПП с делителем
Если ваш автомобиль оснащен 10-ступенчатой трансмиссией с демультипликатором, система смазки становится более сложной. Заливная пробка основной коробки передач остается на своем привычном месте — на левой стороне картера. Однако делитель, установленный спереди или сзади, может иметь отдельное контрольное отверстие или получать масло из общего объема.
На популярных моделях КАМАЗ с делителем масло часто заливается через то же отверстие, что и в основную коробку, так как они взаимосвязаны, или через отдельное отверстие, расположенное выше на корпусе делителя. Важно внимательно осмотреть верхнюю часть картера делителя: там может находиться вторая контрольная пробка или сапун, позволяющий контролировать уровень масла в верхней секции.
В некоторых версиях, особенно у техники более ранних годов выпуска, заливка масла в делитель осуществляется через верхнее люковое отверстие под коробкой отбора мощности или через специальное резьбовое отверстие на верхней плоскости картера делителя. Конкретное расположение зависит от модели: для КПП-152 и ее модификаций характерно наличие отдельного контроля уровня в области делителя, что требует особого внимания при обслуживании.
| Модель КПП | Место расположения заливной пробки | Инструмент для отворачивания |
|---|---|---|
| КАМАЗ-14 (5 ст.) | Левая боковина, середина высоты | Ключ 12х12 или шестигранник |
| КАМАЗ-152 (10 ст.) | Левая боковина КПП + верх делителя | Шестигранник / Квадрат |
Интересные факты
Вот несколько интересных фактов о расположении заливной пробки в коробке передач КАМАЗ:
Удобство обслуживания: Заливная пробка на коробке передач КАМАЗ обычно расположена в верхней части корпуса. Это сделано для удобства обслуживания, так как позволяет легко заливать трансмиссионное масло без необходимости разбирать другие элементы конструкции.
Уровень масла: Правильное расположение заливной пробки также позволяет механикам быстро проверять уровень масла в коробке передач. Это важно для поддержания оптимальной работы трансмиссии и предотвращения ее повреждения из-за недостатка смазки.
Стандартизация: На многих моделях КАМАЗа заливная пробка имеет стандартный размер и резьбу, что упрощает процесс замены масла и обслуживания. Это позволяет использовать универсальные инструменты и детали, что снижает время и затраты на ремонт.
Эти факты подчеркивают важность правильного расположения заливной пробки для удобства обслуживания и надежности работы коробки передач.
Различия в конструкции картеров разных моделей
Конструктивные особенности картеров коробок передач на грузовиках КАМАЗ изменялись на протяжении многих лет, что влияет на доступность и тип заливных пробок. Если ваш автомобиль оснащен двигателем КАМАЗ-740 старой версии, скорее всего, у вас установлена КПП с литым картером, где пробка ввинчена прямо в крышку. На таких моделях резьба часто выполнена в алюминии, и чрезмерное усилие при затягивании может привести к срыву витков.
В более современных версиях, таких как КПП ZF или их лицензированные аналоги, устанавливаемые на последние модели КАМАЗ, система контроля уровня масла может быть реализована иначе. В таких случаях заливная пробка может сочетаться с сапуном или иметь пластиковый корпус с резьбовым стержнем для указания уровня. Поэтому поиск металлической пробки на боковой стороне может не дать результата, так как контроль осуществляется через комбинированный узел.
Если вы обслуживаете технику с коробкой передач, в которой имеется чугунная вставка в области первичного вала, заливная пробка может находиться именно в этой вставке. Чугун более прочен, чем алюминий, поэтому резьба здесь реже срывается. Однако отвинчивать такую пробку зачастую сложнее из-за коррозии. Использование проникающей смазки перед попыткой откручивания в таких узлах является необходимым этапом подготовки.
Следует также отметить различия в расположении на КПП с пневмогидравлическим усилителем (ПГУ) сцепления. Шток ПГУ часто располагается близко к боковой крышке коробки передач. Если доступ к заливной пробке закрыт корпусом ПГУ, не стоит пытаться залить масло под давлением через узкие щели. В таких случаях может потребоваться частичная разборка навесного оборудования или использование длинных гибких шлангов для подачи масла к отверстию.
Важно помнить, что объем масла, необходимый для заполнения, зависит от конструкции картера. В классических «сухих» картерах уровень проверяется строго по пробке. Если картер имеет сложную форму с выступами, как на некоторых усиленных моделях для самосвалов, объем может варьироваться, но принцип «контроля переливом» остается прежним: масло должно слегка вытекать из отверстия, когда достигает нужного уровня.
Специфика КПП с усиленным картером
В условиях интенсивной эксплуатации, характерных для строительных самосвалов и тягачей КАМАЗ, используются усиленные версии трансмиссий. В таких устройствах картер может иметь дополнительные ребра жесткости и увеличенную емкость. Заливная пробка в этих агрегатах иногда располагается выше стандартного уровня или дублируется другим отверстием, что позволяет быстрее заполнять трансмиссию большим объемом масла.
На практике встречаются случаи, когда на усиленных коробках передач заливная пробка находится не на плоской поверхности боковой крышки, а на специальном выступе-патрубке, который выходит наружу. Это сделано для предотвращения попадания масла в зазор между крышкой и картером при откручивании пробки, а также для удобства подключения заправочных пистолетов. В таких патрубках диаметр резьбы может быть увеличен.
Если вы столкнулись с модификацией, где боковая поверхность полностью закрыта кожухом управления, обратите внимание на пробку, расположенную на торцевой части картера, ближе к хвостовику. Хотя это редкость для моделей КАМАЗ, на некоторых специализированных шасси компоновка может быть изменена. Всегда проверяйте схему смазки конкретного автомобиля, так как заводские изменения в конструкции могут вносить свои нюансы.
Инструменты и процедура проверки уровня масла
Для качественной проверки и замены масла в трансмиссии КАМАЗ потребуется минимальный набор инструментов, но важно правильно их использовать. Главным инструментом станет вороток с набором головок или ключей, подходящих к профилю пробки. Чаще всего это ключи на 12, 17, 19 мм или специальные квадратные головки. Также понадобится емкость для слива отработанного масла и шприц или насос для заливки нового, так как залить масло самотеком через боковое отверстие не получится.
Процедура проверки уровня масла должна проводиться на ровной горизонтальной поверхности. Автомобиль должен находиться в стабильном положении, без наклонов, иначе уровень масла будет показан неверно. Двигатель должен быть выключен, и с момента последней работы коробки передач должно пройти хотя бы 5-10 минут, чтобы масло успело стечь в картер. Если проверять уровень сразу после поездки, масло может остаться на стенках и валах, что создаст ложное впечатление о низком уровне.
- Очистите область вокруг заливной (контрольной) пробки с помощью щетки и ветоши, чтобы предотвратить попадание грязи внутрь картера.
- Подставьте емкость под сливное отверстие на случай, если потребуется слить масло, и подготовьте тару для его забора.
- Осторожно открутите заливную пробку. Если масло начинает вытекать сразу, уровень в норме или превышен.
- Если масло не течет, опустите палец или тонкий чистый щуп в отверстие. Масло должно находиться на уровне нижнего края отверстия или слегка касаться пальца.
- При низком уровне масла долейте его шприцем до тех пор, пока оно не начнет вытекать из отверстия самотеком.
Важно использовать только те масла, которые рекомендованы производителем. Для трансмиссий КАМАЗ обычно применяются трансмисионные масла класса API GL-5 с вязкостью по SAE 75W-90 или 80W-90, в зависимости от климатических условий. Применение масел с неподходящими присадками может привести к повреждению синхронизаторов, особенно если они изготовлены из мягких сплавов.
Нюансы заправки через шприц и насос
Заливная пробка расположена на боковой стороне, поэтому заправка масла возможна только с помощью нагнетательного устройства. Ручные шприцы удобны для добавления небольшого объема масла, но для полной замены (от 5 до 12 литров в зависимости от модели) лучше использовать пневматический или электрический насос. Шланг насоса должен плотно входить в отверстие, чтобы избежать разбрызгивания масла.
При заправке холодным маслом зимой его вязкость значительно увеличивается. В таких условиях прокачать масло через тонкий шланг ручного шприца становится практически невозможно. Рекомендуется подогреть масло до температуры +20...+30 градусов, что улучшит его текучесть и позволит быстрее заполнить картер без образования воздушных пробок.
Важно следить за чистотой воронки или носика шприца. Даже мельчайшая песчинка, попавшая в коробку передач, может привести к поломке подшипников или заклиниванию шестерен. Оптимально использовать новые, чистые шланги, предназначенные исключительно для трансмиссионных масел.
| Тип инструмента | Преимущества | Недостатки |
|---|---|---|
| Ручной шприц | Низкая цена, автономность | Долгий процесс, сложно качать густое масло |
| Пневмонасос | Высокая скорость, удобство | Необходим компрессор, возможное разбрызгивание |
Типичные ошибки при обслуживании КПП
Обслуживание трансмиссии грузовика может показаться простой задачей, но статистика ремонтов показывает, что многие проблемы возникают из-за ошибок при замене масла или поиске заливной горловины. Часто водители, стремясь сэкономить время, забывают очистить картер, что приводит к попаданию абразивных частиц внутрь механизма. Распространена также ошибка использования неподходящих инструментов, которые могут повредить грани пробок.
Еще одной частой проблемой является игнорирование состояния пробки. Резиновые уплотнительные кольца или медные шайбы со временем теряют эластичность. Если после закручивания пробки масло продолжает вытекать, это может снизить уровень масла и привести к повреждениям в коробке. Многие забывают заменить уплотнитель, продолжая использовать старый, который уже «расплющился».
Некоторые водители пытаются залить масло через сапун или другие технологические отверстия, полагая, что главное — это просто попасть внутрь. Это серьезная ошибка, так как сапун имеет сложную форму и малое сечение. Он не предназначен для заливки масла, а служит только для вентиляции. Заливка через сапун может привести к его загрязнению и нарушению вентиляции картера.
- Заливка масла выше уровня — попытка залить «с запасом» может вызвать выдавливание сальников и вспенивание масла, что ухудшает его смазочные свойства.
- Использование моторного масла — некоторые заливают в коробку передач моторное масло, что недопустимо для гипоидных передач из-за отсутствия необходимых противозадирных присадок.
- Отсутствие прогрева — проверка уровня масла на холодной коробке передач сразу после заезда на эстакаду даст неверный результат, так как масло еще не стекло в картер.
- Игнорирование сапуна — если сапун забит грязью, при нагреве давление в коробке передач возрастет, что может привести к выдавливанию масла через сальники, даже если пробка закручена правильно.
⚠️ Внимание: Смешивание масел разных производителей и типов (минеральных и синтетических) может вызвать химическую реакцию, привести к образованию осадка и потере смазывающих свойств. При смене типа масла обязательно проведите промывку.
Также стоит отметить ошибку, связанную с закручиванием пробки. Чрезмерное усилие («чтобы точно не текло») часто приводит к трещинам в картере или срыву резьбы. Момент затяжки должен быть умеренным, достаточным для герметизации уплотнителем, но не для деформации металла. Если резьба сорвана, не следует использовать герметик в качестве основного средства — лучше восстановить резьбу с помощью врезки футорки.
Рекомендации по интервалам и типам смазочных материалов
Правильный выбор масла и соблюдение сроков его замены — ключ к долговечности коробки передач КАМАЗ. Производитель рекомендует замену масла в КПП каждые 50-90 тысяч километров пробега. Однако в условиях тяжелой эксплуатации, таких как бездорожье, постоянные перегрузки или работа в режиме «старт-стоп», этот интервал следует сократить до 30-40 тысяч километров.
Для традиционных коробок передач КАМАЗ оптимальными являются масла с вязкостью SAE 80W-90 или 85W-90 класса API GL-5. Эти масла обеспечивают надежную защиту зубьев шестерен при высоких нагрузках. Для современных синхронизированных коробок, особенно если в инструкции указано требование, могут потребоваться масла класса GL-4, так как агрессивные присадки GL-5 могут негативно сказаться на цветных металлах синхронизаторов.
В зимний период обязательно использовать всесезонные масла с низкой температурой застывания (75W-90). Густое зимнее масло при холодном запуске не успевает подняться к подшипникам и шестерням, что приводит к их работе в условиях масляного голодания в первые минуты движения. Это может вызвать ускоренный износ даже при коротких поездках.
Регулярный контроль состояния масла также важен. Если при проверке уровня вы заметили, что масло стало черным, потеряло прозрачность или появилось запах гари, замену следует произвести незамедлительно, не дожидаясь планового технического обслуживания. Наличие металлической стружки на магните сливной пробки (если он имеется) или в осадке указывает на начавшееся разрушение узлов.
В заключение, стоит отметить, что поиск заливной пробки в КПП КАМАЗ — задача, которую можно решить, зная основные принципы компоновки агрегата. Расположение на боковой стенке картера является стандартным для большинства моделей. Соблюдение чистоты при обслуживании, использование правильных инструментов и качественных смазочных материалов поможет избежать дорогостоящих ремонтов и простоев техники.
Регулярная проверка уровня масла, особенно перед дальними рейсами, является простым способом диагностики состояния трансмиссии. Если уровень постоянно снижается, а видимых подтеков нет, возможно, масло угорает или уходит в систему охлаждения (в редких случаях конструкции), что требует более глубокой диагностики. Внимательное отношение к «мелочам», таким как состояние пробки и сапуна, может спасти основные узлы грузовика.
Помните, что трансмиссия грузовика испытывает огромные нагрузки, и качество смазки в ней напрямую влияет на безопасность движения. Не экономьте на масле и не игнорируйте появление шума или затрудненного переключения передач, которые часто являются первыми признаками низкого уровня или ухудшения свойств смазочной жидкости.
Влияние температуры на уровень масла в КПП
Температура масла в коробке передач (КПП) КАМАЗ играет важную роль в обеспечении ее нормальной работы и долговечности. При изменении температуры масла изменяются его физические свойства, что может повлиять на уровень масла и, как следствие, на работу трансмиссии.
При повышении температуры масла его вязкость уменьшается, что может привести к утечкам через уплотнения и сальники. Это особенно актуально в условиях интенсивной эксплуатации, когда температура может достигать высоких значений. Важно следить за уровнем масла и при необходимости его доливать, чтобы избежать повреждений трансмиссии.
С другой стороны, при низких температурах вязкость масла увеличивается, что может затруднить его циркуляцию по системе. Это может привести к недостаточной смазке деталей КПП, что также негативно скажется на ее работе. В таких условиях рекомендуется использовать масла, которые сохраняют свои свойства при низких температурах, что поможет обеспечить надежную работу трансмиссии даже в холодное время года.
Кроме того, необходимо учитывать, что температура масла может варьироваться в зависимости от режима работы автомобиля. Например, при длительных поездках на высоких скоростях температура масла может значительно повышаться, тогда как в городских условиях, где часто происходят остановки и старты, она может оставаться на более низком уровне. Поэтому важно регулярно проверять уровень масла и его состояние, особенно после длительных поездок или в условиях повышенных нагрузок.
Для контроля температуры масла в КПП КАМАЗ могут использоваться специальные датчики, которые позволяют отслеживать изменения в реальном времени. Это поможет водителю своевременно реагировать на возможные проблемы и предотвращать серьезные поломки.
В заключение, поддержание оптимальной температуры масла в коробке передач является ключевым фактором для обеспечения ее надежной работы. Регулярная проверка уровня масла и его состояния, а также использование качественных смазочных материалов помогут избежать многих проблем и продлить срок службы трансмиссии.
Рекомендации по проверке уровня масла в различных температурных режимах
Проверка уровня масла в коробке передач КАМАЗ является важной процедурой, которая должна проводиться регулярно для обеспечения надежной работы трансмиссии. Уровень масла может варьироваться в зависимости от температуры окружающей среды и состояния автомобиля, поэтому важно учитывать различные температурные режимы при проведении этой проверки.
При низких температурах, особенно в зимний период, масло в коробке передач может загустевать, что затрудняет его циркуляцию и может привести к недостаточной смазке деталей. Поэтому рекомендуется проверять уровень масла после прогрева двигателя. Для этого необходимо запустить двигатель и дать ему поработать на холостом ходу в течение 10-15 минут. Это позволит маслу достичь рабочей температуры и обеспечить более точные показания уровня.
В условиях высокой температуры, например, после длительной поездки или в жаркую погоду, масло может расширяться, что также влияет на его уровень. В этом случае рекомендуется дать автомобилю остыть в течение 30-60 минут перед проверкой уровня масла. Это позволит избежать ошибок, связанных с расширением масла, и даст возможность получить более точные данные о его уровне.
При проверке уровня масла необходимо использовать специальный щуп или заливную пробку, расположенную на корпусе коробки передач. Убедитесь, что автомобиль стоит на ровной поверхности, чтобы избежать искажений в показаниях. Если уровень масла ниже минимальной отметки, необходимо добавить масло, соответствующее спецификациям производителя.
Также стоит учитывать, что в зависимости от модели коробки передач КАМАЗ, могут быть различия в рекомендуемых интервалах проверки уровня масла. Важно следовать рекомендациям, указанным в руководстве по эксплуатации, чтобы обеспечить долговечность и надежность трансмиссии.
В заключение, регулярная проверка уровня масла в коробке передач КАМАЗ в различных температурных режимах является ключевым аспектом обслуживания автомобиля. Это поможет избежать серьезных поломок и продлить срок службы трансмиссии.
Частота обслуживания заливной пробки
Обслуживание заливной пробки в коробке передач КАМАЗ является важной частью общего ухода за трансмиссией автомобиля. Частота проверки и замены масла в коробке передач напрямую зависит от условий эксплуатации, стиля вождения и пробега автомобиля. Рекомендуется проводить проверку уровня масла и состояния заливной пробки не реже одного раза в 10 000 километров пробега.
В условиях интенсивной эксплуатации, например, при частых перегрузках или в условиях тяжелого бездорожья, целесообразно увеличивать частоту проверок до каждых 5 000 километров. Это позволит своевременно выявить возможные утечки масла или загрязнения, которые могут негативно сказаться на работе трансмиссии.
При проведении обслуживания заливной пробки необходимо обращать внимание на состояние прокладки и самого элемента. Если прокладка изношена или повреждена, это может привести к утечкам масла, что в свою очередь может вызвать серьезные проблемы с коробкой передач. Поэтому рекомендуется заменять прокладку при каждом обслуживании заливной пробки.
Кроме того, важно следить за качеством масла. Если масло имеет темный цвет, неприятный запах или содержит металлические частицы, это может свидетельствовать о наличии серьезных проблем в коробке передач. В таких случаях необходимо провести диагностику и, возможно, заменить масло и фильтры.
Таким образом, регулярное обслуживание заливной пробки и контроль уровня масла в коробке передач КАМАЗ являются ключевыми факторами для обеспечения надежной работы трансмиссии и продления срока службы автомобиля. Пренебрежение этими процедурами может привести к дорогостоящему ремонту и снижению эксплуатационных характеристик транспортного средства.
Рекомендации по замене уплотнителей и прокладок
При замене заливной пробки в коробке передач КАМАЗ особое внимание следует уделить состоянию уплотнителей и прокладок. Эти элементы играют ключевую роль в обеспечении герметичности системы и предотвращении утечек трансмиссионного масла, что, в свою очередь, способствует долговечности и надежности работы коробки передач.
Первым шагом в процессе замены является осмотр старых уплотнителей и прокладок на наличие повреждений, трещин или износа. Если вы заметили какие-либо дефекты, рекомендуется заменить их на новые. Использование изношенных или поврежденных уплотнителей может привести к утечкам масла, что негативно скажется на работе трансмиссии.
При выборе новых уплотнителей и прокладок важно учитывать их материал. Наиболее распространенными являются резинотехнические изделия, которые обеспечивают хорошую герметичность и устойчивы к воздействию трансмиссионного масла. Также стоит обратить внимание на производителя: предпочтение следует отдавать проверенным брендам, которые зарекомендовали себя на рынке.
Перед установкой новых уплотнителей и прокладок необходимо тщательно очистить поверхности, на которые они будут устанавливаться. Это поможет избежать попадания грязи и посторонних частиц, которые могут нарушить герметичность соединения. Рекомендуется использовать специальные очистители, которые не повредят резинотехнические изделия.
Установка новых уплотнителей должна проводиться с осторожностью. Необходимо следить за тем, чтобы они не были перекручены или повреждены в процессе монтажа. При установке прокладок важно обеспечить равномерное распределение давления, чтобы избежать образования зазоров, которые могут привести к утечкам.
После завершения установки рекомендуется провести тест на герметичность. Для этого можно залить трансмиссионное масло и оставить коробку передач на некоторое время под нагрузкой. Важно следить за состоянием уплотнителей и прокладок в течение первых нескольких дней эксплуатации, чтобы своевременно выявить возможные проблемы.
Следуя данным рекомендациям, вы сможете обеспечить надежную работу коробки передач КАМАЗ и избежать неприятных ситуаций, связанных с утечками масла.
