В данной статье мы подробно рассмотрим, где можно найти источники питания 12 Вольт в кабине грузовика КАМАЗ, а также как правильно их подключить. Знание расположения розеток USB, прикуривателя и выводных клемм на раме поможет водителям и механикам эффективно использовать бортовую сеть для подключения различных устройств, таких как навигаторы, телефоны и другие аксессуары. Эта информация будет полезна как для опытных водителей, так и для новичков, стремящихся оптимизировать работу с электроникой в своем автомобиле.
Штатные точки доступа к напряжению в кабине
Первым пунктом, на который стоит обратить внимание при поиске источников электроэнергии, является центральная консоль. На большинстве моделей КАМАЗ, включая популярные версии 5490 и 65117, в нижней части центральной панели или в нише под магнитолой находится стандартное гнездо прикуривателя. Этот разъем служит основным источником 12 или 24 вольт (в зависимости от конфигурации сети) для подключения внешних устройств с помощью соответствующего адаптера.
Если штатный прикуриватель занят или отсутствует, стоит проверить область вещевого ящика («бардачка») и пространство над лобовым стеклом. На современных тягачах КАМАЗ K5 часто можно встретить заводскую USB-розетку, интегрированную в панель управления мультимедийной системой или расположенную отдельно в зоне доступа водителя. Эта розетка обеспечивает стандартные 5 вольт, что идеально подходит для зарядки мобильных телефонов и планшетов. Однако стоит обратить внимание на силу тока, так как она может быть недостаточной для более мощных устройств.
Для подключения более требовательного оборудования, такого как ноутбуки или портативные холодильники, стандартные 5 вольт от USB могут оказаться недостаточными. В таких случаях нужно искать вывод на 12 вольт постоянного тока. Обычно такой вывод представлен в виде отдельного круглого разъема диаметром 21 мм, похожего на автомобильный прикуриватель, но может находиться в менее заметных местах, например, сбоку от панели приборов или в нише под полкой для отдыха.
Штатные розетки в кабине, как правило, подключены через преобразователь или получают питание от отдельной цепи 12В, предназначенной для бортовых потребителей. Перед подключением дорогостоящей электроники обязательно следует использовать вольтметр, чтобы избежать повреждения оборудования.
Особенности электропитания в разных моделях КАМАЗ
Владельцам техники различных годов выпуска стоит обратить внимание на изменения в электрических схемах. У старых моделей с традиционной кабиной (круглые фары, выдающийся нос) сеть 12 вольт можно обнаружить только через прямое подключение к аккумулятору или с помощью самодельных врезок в проводку, так как штатные розетки зачастую отсутствуют или предназначены для 24В. В таких кабинах водители часто создают точки питания самостоятельно, используя предохранители и отдельные провода.
Современные магистральные тягачи КАМАЗ-54901 (K5) оснащены развитой сетью CAN-шины и сложными блоками комфорта. В этом случае поиск свободного вывода 12 вольт может быть затруднен из-за наличия интеллектуальных систем защиты. Подключение мощных потребителей к случайным контактам может привести к ошибкам в системе диагностики. Для таких автомобилей рекомендуется использовать сертифицированные переходники и подключаться через специальные разъемы, предусмотренные производителем для телематики.
| Модель КАМАЗ | Тип штатной розетки | Расположение |
|---|---|---|
| КАМАЗ-5320 (Классика) | Отсутствует / 24В | Панель приборов (редко) |
| КАМАЗ-65117 / 5490 (K4) | 12В / 24В (в зависимости от версии) | Центральная консоль, низ |
| КАМАЗ-54901 (K5) | USB 5В + 12В прикуриватель | Мультимедиа / Торпеда |
Интересные факты
Вот несколько интересных фактов о источниках питания 12 Вольт в кабине КАМАЗ:
Стандартная система питания: В большинстве автомобилей, включая КАМАЗ, используется бортовая сеть на 12 Вольт, что позволяет легко подключать различные устройства, такие как навигаторы, рации и другие аксессуары. Это стандартное напряжение обеспечивает совместимость с множеством автомобильных приборов и зарядных устройств.
Альтернативные источники: В кабине КАМАЗ можно найти не только стандартные аккумуляторы, но и альтернативные источники питания, такие как инверторы, которые преобразуют 12 Вольт в 220 Вольт. Это позволяет использовать бытовые приборы и электронику, что особенно полезно в длительных поездках или на строительных площадках.
Подключение через прикуриватель: Многие устройства можно подключать к бортовой сети через разъем прикуривателя. Однако важно помнить, что максимальная мощность, которую может выдержать прикуриватель, ограничена (обычно до 120 Вт). Поэтому для более мощных устройств рекомендуется использовать отдельные провода с предохранителями, чтобы избежать перегрева и короткого замыкания.

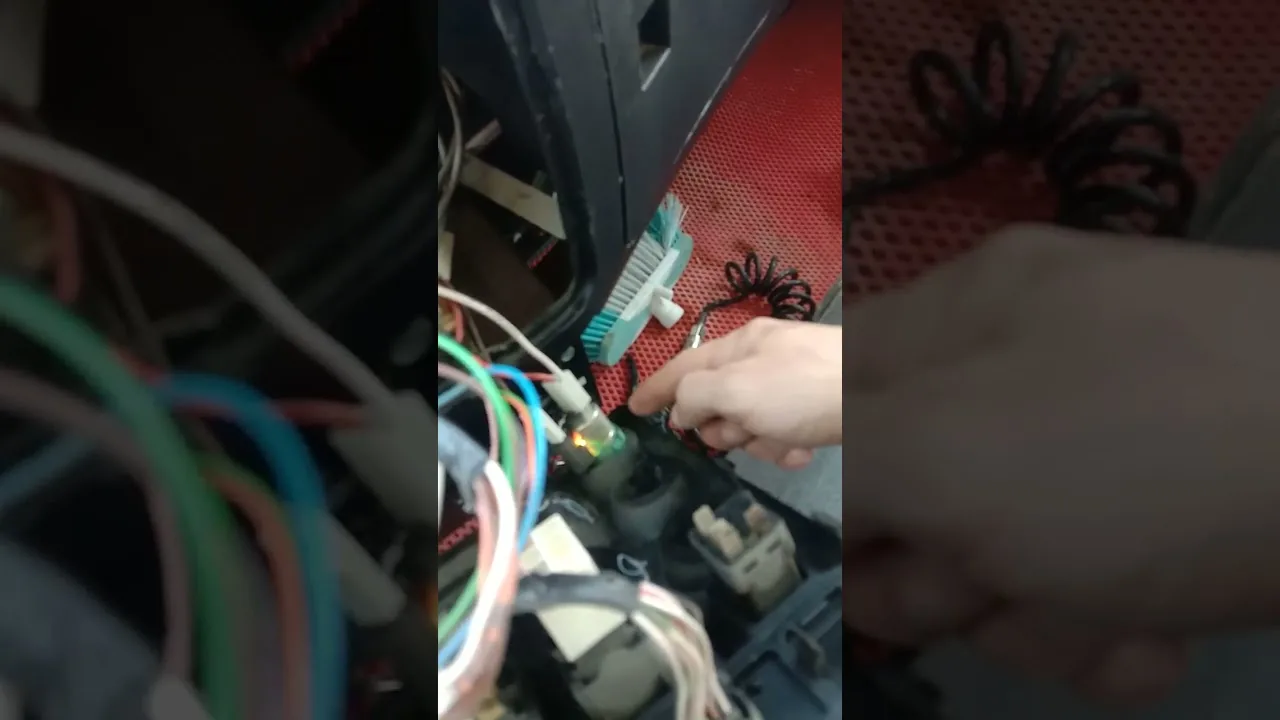

Поиск выводов 12 Вольт под панелью приборов
Если внешние розетки не подходят или заняты, многие водители начинают искать подключения под панелью приборов. Это пространство скрывает жгуты проводов, идущие к комбинации приборов, управляющим блокам и дополнительному оборудованию. Для доступа к ним необходимо снять декоративные пластиковые накладки на торпеде, что требует аккуратности и наличия инструментов.
Наиболее надежный способ обнаружить 12 вольт под панелью — использовать электрическую схему конкретного автомобиля. Если схема недоступна, можно воспользоваться методом прозвонки. Следует искать провода, идущие от замка зажигания (цепь появляется только при повороте ключа) или от блока предохранителей (постоянный ток). Цветовая маркировка проводов на КАМАЗах может различаться, но чаще всего используются следующие стандарты: красный или коричневый для «плюса», черный или синий для «минуса» (массы).
Под панелью часто можно найти незадействованные колодки разъемов, предусмотренные производителем для установки дополнительного оборудования, например, тахографа или радиостанции. В таких колодках могут быть контакты с напряжением 12 вольт. Определять назначение контактов лучше всего с помощью тестера, проверяя наличие напряжения относительно массы кузова при включенном зажигании.
При организации постоянного подключения важно избегать перегрузки штатной проводки. Сечение проводов в жгутах под панелью может быть недостаточным для мощных инверторов или обогревателей. В таких случаях правильным решением будет прокладка отдельной линии от аккумуляторной батареи или от главного клеммника с установкой индивидуального предохранителя. Это обеспечит стабильную работу оборудования и повысит пожарную безопасность.
На некоторых модификациях КАМАЗ с двигателями Cummins или Mercedes под панелью приборов расположен блок реле и предохранителей. Рядом с ним часто находятся удобные точки для снятия напряжения. Однако следует быть осторожным: некоторые цепи могут находиться под постоянным напряжением даже при выключенной массе, что требует особой внимательности при проведении монтажных работ.
Использование блоков предохранителей для подключения
Блок предохранителей — это удобное место для подключения дополнительных устройств на 12 вольт. В современных моделях КАМАЗов блоки предохранителей могут находиться в разных местах: в кабине (обычно слева от водителя или в области ног), в моторном отсеке или на раме. Для подключения к 12 вольтам стоит обратить внимание на предохранители, отвечающие за цепи освещения, аудиосистемы или дополнительного оборудования.
Существуют специальные устройства, называемые разветвителями предохранителей (fuse tap), которые позволяют добавить новую цепь без нарушения штатной проводки. Эти устройства устанавливаются в гнездо стандартного предохранителя, работающего на 12 вольт, и предоставляют дополнительный выход. Это удобное решение избавляет от необходимости разбирать жгуты проводов под панелью.
При выборе предохранителя для подключения необходимо учитывать его номинал. Не рекомендуется использовать цепи, защищающие критически важные системы двигателя или тормозов. Наилучшим образом подойдут цепи для габаритных огней, магнитолы или прикуривателя, если к нему не планируется подключение мощных устройств. Перед установкой разветвителя важно убедиться, что выбранный предохранитель действительно подает напряжение при включенном зажигании.
| Тип предохранителя | Назначение цепи (пример) | Режим работы |
|---|---|---|
| 15А - 20А | Аудиосистема / Прикуриватель | При включенном зажигании |
| 5А - 10А | Подсветка приборов / Габариты | Постоянно / При габаритах |
| 25А - 30А | Вентилятор отопителя | При включенном вентиляторе |
Внешние выводы и клеммы на раме автомобиля
Для подключения оборудования, которое не может быть установлено в кабине, или для питания от внешних источников (например, при стоянке с подключением к сети 220В через инвертор) используются выводы на раме. На многих современных моделях КАМАЗ, особенно в версиях для спецтехники или магистральных перевозок, на лонжеронах рамы устанавливаются герметичные розетки-штекеры (чаще всего типа «вилка-розетка» 24PIN или 7-pin, но также могут встречаться отдельные выводы 12В).
Стандартное место для размещения выводных клемм находится между кабиной и кузовом или на лонжероне за задней стенкой кабины. Здесь обычно расположены две крупные медные клеммы, защищенные специальным колпачком. Одна из них служит для «массы» (минус), а другая — для постоянного «плюса» от аккумуляторной батареи. Эти клеммы предназначены для подключения внешнего зарядного устройства или мощного потребителя.
Если штатные клеммы на раме отсутствуют, водители часто прокладывают провода в область пятого колеса или в заднюю часть рамы для удобства подключения инвертора. В этом случае проводка обязательно помещается в гофрированную трубку для защиты от перетирания, так как рама подвержена вибрациям и деформациям. Надежность контакта в этих местах критична, поскольку плохой контакт может привести к перегреву и возгоранию.
Также стоит отметить наличие специальных разъемов для подключения прицепа. Хотя они в первую очередь предназначены для питания световых приборов прицепа (24В), в некоторых случаях, при наличии соответствующих переходников и преобразователей, их можно использовать как источник энергии. Однако не рекомендуется использовать сигнальные линии прицепа для питания бортовой электроники тягача из-за возможных помех и нестабильности напряжения.
Организация автономного питания 12 Вольт
Когда стандартные 12-вольтовые источники питания оказываются недостаточными или их использование невозможно (например, при длительной стоянке без работающего двигателя), водители часто выбирают автономные источники энергии. Наиболее популярным решением является установка дополнительного аккумулятора небольшой емкости или литий-железо-фосфатной (LiFePO4) батареи в кабине автомобиля.
Эта батарея может заряжаться от штатного генератора через реле развязки или от солнечной панели, размещенной на крыше кабины. Солнечные панели становятся все более востребованными для автомобилей КАМАЗ, так как они позволяют поддерживать заряд дополнительного аккумулятора и обеспечивать питание маломощных устройств (например, вентиляторов или зарядных устройств для телефонов) без расхода топлива основного двигателя.
При создании такой системы крайне важно правильно рассчитать сечение проводов и выбрать соответствующие номиналы предохранителей. Проводка от дополнительного аккумулятора до потребителей должна быть как можно короче, чтобы минимизировать потери напряжения. Все соединения следует выполнять с качественными клеммами и защищать от влаги и механических повреждений.
Типичные ошибки при поиске и подключении
При попытке найти и использовать 12 вольт в КАМАЗе новички часто совершают ошибки, которые могут привести к дорогостоящему ремонту. Осознание этих ошибок поможет избежать проблем с электрической системой грузовика.
- Путаница между 12В и 24В — наиболее распространенная и опасная ошибка. Бортовая сеть КАМАЗа обычно работает на 24 вольта, и подключение 12-вольтового устройства напрямую (без штатной розетки с преобразователем) может привести к его мгновенному выходу из строя. Всегда проверяйте напряжение с помощью мультиметра.
- Подключение к сигнальным проводам — попытка запитать мощное устройство от тонких проводов датчиков или управляющих линий ЭБУ. Это может вызвать падение напряжения, неправильную работу двигателя и повреждение дорогостоящих блоков управления.
- Игнорирование массы кузова — использование ржавых или окрашенных участков кузова для подключения «минуса». Плохой контакт массы может привести к перегреву, искрению и нестабильной работе всей электрической цепи. Обязательно очищайте контакт до чистого металла.
- Отсутствие предохранителя — подключение новых потребителей напрямую к аккумулятору или толстым проводам без установки отдельного предохранителя. В случае короткого замыкания это может вызвать пожар, так как штатный предохранитель цепи может не сработать вовремя или его номинал будет слишком высоким для тонкого провода нового устройства.
⚠️ Внимание: Использование проводов временной проводки («скрутки») для постоянного подключения оборудования строго запрещено. Вибрация грузовика быстро разрушает изоляцию и контакт, что часто становится причиной возгораний в кабине.
⚠️ Внимание: При работе с электрикой КАМАЗа, оснащенного системой AdBlue (мочевина), будьте предельно осторожны. Попадание электрической искры в пары мочевины или ее кристаллы недопустимо. Хотя риск взрыва минимален, химическая агрессия и коррозия контактов неизбежны.
Соблюдение правил электробезопасности и использование качественных материалов для монтажа — залог надежной работы как штатной, так и дополнительной электроники в вашем грузовике. Правильная организация питания 12 вольт в КАМАЗе обеспечивает комфорт водителя и бесперебойную работу навигационных и коммуникационных систем в пути.
Обеспечение стабильности бортовой сети
Заключительным этапом организации питания является проверка стабильности напряжения под нагрузкой. При работающем двигателе генератор КАМАЗа должен обеспечивать напряжение в пределах 27-29 вольт для 24-вольтовой системы (или 13.5-14.5 для 12-вольтовых модификаций). Колебания напряжения могут негативно сказаться на чувствительной электронике.
Для защиты оборудования рекомендуется использовать стабилизаторы напряжения или качественные адаптеры с защитой от скачков. Это особенно важно для старых моделей КАМАЗа, где реле-регулятор генератора может работать неправильно. Инвестиции в надежный фильтр питания оправдают себя, сохранив работоспособность ноутбука или дорогого навигатора.
Регулярный визуальный осмотр соединений, проверка затяжки клемм и состояния изоляции проводов должны стать привычкой. Электрическая система грузовика функционирует в сложных условиях: вибрация, перепады температур и высокая влажность. Внимательное отношение к деталям поможет избежать неожиданных поломок техники во время поездки.
Использование дополнительных аккумуляторов для питания
Дополнительные аккумуляторы являются одним из наиболее эффективных способов обеспечения стабильного питания 12 Вольт в кабине КАМАЗ. Они позволяют расширить возможности электросистемы автомобиля, обеспечивая дополнительный запас энергии для работы различных устройств, таких как навигационные системы, холодильники, освещение и другие аксессуары.
При выборе дополнительных аккумуляторов необходимо учитывать несколько ключевых факторов:
- Тип аккумулятора: Наиболее распространенными являются свинцово-кислотные и литий-ионные аккумуляторы. Свинцово-кислотные аккумуляторы более доступны по цене, но имеют меньшую плотность энергии и больший вес. Литий-ионные аккумуляторы, в свою очередь, легче и имеют более длительный срок службы, но стоят дороже.
- Емкость аккумулятора: Емкость измеряется в ампер-часах (Ач) и определяет, сколько энергии аккумулятор может хранить. Для выбора подходящей емкости необходимо учитывать потребление энергии подключаемых устройств и время, в течение которого они будут работать.
- Способ подключения: Аккумуляторы могут быть подключены параллельно для увеличения общей емкости или последовательно для повышения напряжения. Важно правильно рассчитать соединения, чтобы избежать перегрузки и повреждения оборудования.
Подключение дополнительных аккумуляторов в кабине КАМАЗ требует соблюдения определенных правил:
- Выберите место для установки аккумулятора, которое будет защищено от механических повреждений и воздействия влаги. Часто для этого используются специальные боксы или крепления.
- Убедитесь, что аккумулятор надежно закреплен, чтобы избежать его перемещения во время движения.
- Используйте качественные кабели и клеммы для подключения. Они должны быть рассчитаны на соответствующий ток и иметь хорошую изоляцию.
- Подключите аккумулятор к бортовой сети автомобиля через предохранитель, чтобы защитить систему от короткого замыкания.
- При необходимости установите зарядное устройство, чтобы поддерживать уровень заряда аккумулятора, особенно если он используется для питания устройств в длительных поездках.
Важно также учитывать, что использование дополнительных аккумуляторов может потребовать внесения изменений в электрическую схему автомобиля. Рекомендуется проконсультироваться с профессионалом или изучить руководство по эксплуатации, чтобы избежать ошибок при подключении.
В заключение, дополнительные аккумуляторы могут значительно улучшить функциональность кабины КАМАЗ, обеспечивая надежное питание для различных устройств. Правильный выбор и установка аккумуляторов помогут избежать проблем с электросистемой и продлить срок службы оборудования.
Подключение инверторов для преобразования напряжения
Подключение инверторов в кабине КАМАЗ является важным этапом для обеспечения работы различных электрических устройств, требующих напряжения 220 Вольт. Инверторы преобразуют постоянное напряжение 12 Вольт, получаемое от бортовой сети автомобиля, в переменное напряжение, что позволяет использовать стандартные бытовые приборы и электронику.
Перед тем как приступить к подключению инвертора, необходимо учесть несколько ключевых моментов:
- Выбор инвертора: Существует множество моделей инверторов, различающихся по мощности, типу выходного напряжения (синусоидальное или модифицированное) и дополнительным функциям, таким как защита от перегрева и короткого замыкания. Для большинства нужд в кабине КАМАЗ достаточно инвертора мощностью от 300 до 1000 Вт.
- Место установки: Инвертор должен быть установлен в хорошо вентилируемом месте, вдали от источников влаги и высокой температуры. Оптимально разместить его в кабине, но не на полу, чтобы избежать попадания влаги и грязи.
- Подключение к аккумулятору: Для подключения инвертора к бортовой сети необходимо использовать качественные кабели с достаточным сечением, чтобы избежать перегрева и потерь напряжения. Рекомендуется использовать медные провода с сечением не менее 2,5 мм² для инверторов мощностью до 500 Вт и 4 мм² для более мощных моделей.
Процесс подключения инвертора включает следующие шаги:
- Отключите аккумулятор: Перед началом работ обязательно отключите аккумулятор, чтобы избежать короткого замыкания и других неприятностей.
- Подключите провода: Подключите положительный (красный) провод инвертора к положительной клемме аккумулятора, а отрицательный (черный) провод – к отрицательной клемме. Убедитесь, что соединения надежные и не имеют коррозии.
- Установите предохранитель: Рекомендуется установить предохранитель на положительном проводе, чтобы защитить инвертор и аккумулятор от перегрузок. Предохранитель должен быть рассчитан на ток, превышающий максимальный рабочий ток инвертора.
- Проверьте подключение: После завершения подключения проверьте все соединения на наличие возможных коротких замыканий и надежность крепления проводов.
- Включите аккумулятор: Подключите аккумулятор обратно и включите инвертор. Убедитесь, что индикаторы на инверторе работают корректно, и он готов к использованию.
После успешного подключения инвертора можно подключать к нему необходимые устройства. Однако стоит помнить, что использование инвертора требует соблюдения определенных правил:
- Не превышайте максимальную мощность инвертора, чтобы избежать его выхода из строя.
- Регулярно проверяйте состояние проводов и соединений, чтобы предотвратить возможные проблемы.
- Не оставляйте инвертор включенным без необходимости, так как это может привести к разрядке аккумулятора.
Следуя этим рекомендациям, вы сможете эффективно использовать инвертор в кабине КАМАЗ, обеспечивая надежное питание для ваших устройств и комфорт во время поездок.
Мониторинг и диагностика системы питания
Мониторинг и диагностика системы питания в кабине КАМАЗ являются важными аспектами, которые помогают поддерживать надежность и эффективность работы электрических систем автомобиля. Правильное функционирование источников питания на 12 Вольт обеспечивает стабильную работу различных устройств, таких как освещение, аудиосистемы, навигационные приборы и другие аксессуары.
Первым шагом в мониторинге системы питания является проверка состояния аккумуляторов. Для этого необходимо использовать мультиметр, который позволяет измерить напряжение на клеммах аккумулятора. В норме напряжение должно находиться в пределах 12,4-12,7 В при выключенном двигателе и 13,7-14,4 В при работающем. Если значения ниже указанных, это может свидетельствовать о необходимости зарядки аккумулятора или его замене.
Следующим этапом является проверка состояния проводки и соединений. Необходимо осмотреть все кабели на наличие повреждений, коррозии или ослабленных соединений. Особенно важно обратить внимание на места соединений, так как они могут стать причиной потерь напряжения и перегрева. Рекомендуется использовать контактную смазку для предотвращения коррозии и улучшения электрического контакта.
Также стоит обратить внимание на работу генератора. Он должен обеспечивать стабильное напряжение на выходе. Для проверки генератора можно также использовать мультиметр, измеряя напряжение на выходе генератора при работающем двигателе. Если напряжение ниже 13,7 В, это может указывать на неисправность генератора или его регулятора напряжения.
Для более детальной диагностики системы питания можно использовать специализированные диагностические приборы, которые позволяют проводить тестирование на наличие коротких замыканий, утечек тока и других неисправностей. Такие устройства могут помочь выявить проблемы, которые не всегда заметны при визуальном осмотре.
Кроме того, важно регулярно проверять состояние предохранителей и реле, так как они играют ключевую роль в защите электрической системы от перегрузок и коротких замыканий. При обнаружении сгоревших предохранителей необходимо выяснить причину их срабатывания и устранить проблему, прежде чем устанавливать новые.
Наконец, стоит отметить, что регулярный мониторинг и диагностика системы питания не только продлевают срок службы аккумуляторов и генератора, но и обеспечивают безопасность эксплуатации автомобиля. Правильное обслуживание системы питания позволяет избежать неожиданных поломок и гарантирует бесперебойную работу всех электрических устройств в кабине КАМАЗ.
