Гидрораспределитель КАМАЗ 55102 является ключевым элементом гидравлической системы самосвального агрегата, обеспечивая управление потоком рабочей жидкости и распределение усилий на исполнительные механизмы. В данной статье мы подробно рассмотрим устройство гидрораспределителя, его регулировку и основные методы ремонта, что позволит владельцам и механикам эффективно поддерживать работоспособность данного узла. Знание особенностей работы и обслуживания гидрораспределителя поможет избежать серьезных поломок, повысить надежность техники и продлить срок ее службы.
Конструктивные особенности и принцип работы узла
Гидравлический распределитель, установленный на шасси КАМАЗ 55102, — это сложное механическое устройство, предназначенное для управления потоком рабочей жидкости от насоса к гидроцилиндру, который поднимает кузов, или к сливной системе. Основу конструкции составляет чугунный корпус, внутри которого расположены рабочие секции с золотниками. Перемещение золотников может происходить вручную с помощью рычажного механизма или электрогидравлическим способом. Основным компонентом является золотниковая пара, обеспечивающая герметичность перекрытия каналов под высоким давлением.
В зависимости от модели и года выпуска на самосвалах могут устанавливаться распределители различных серий, таких как Р70-В3А, РГ70 или более современные версии. Каждый из этих типов имеет свои размеры и характеристики пропускной способности, но принцип работы остается неизменным: смещение золотника открывает путь для масла к штоковой полости цилиндра, что приводит к подъему платформы.
Типоразмеры и совместимость
При выборе запасных частей или замене узла в сборе важно обращать внимание на маркировку, расположенную на боковой стороне корпуса. Внешнее сходство не всегда гарантирует функциональную идентичность. Различия могут касаться таких параметров, как диаметр проходных каналов, ход золотника и расположение соединительных портов.
| Модель распределителя | Применяемость | Рабочее давление (бар) |
|---|---|---|
| Р70-В3А | КАМАЗ 55102, 5511 (ранние мод.) | 160 |
| РГ70 | КАМАЗ 55102, 6520 | 250 |
| ПРР 63 | Спецтехника на базе КАМАЗ | 160-200 |
Использование распределителя, не соответствующего необходимым характеристикам, может привести к перегрузке насосной группы или недостаточному усилию на штоке цилиндра, что особенно опасно при работе с тяжелыми грузами. Совместимость определяется не только посадочными местами, но и гидравлической схемой автомобиля.
Внутри корпуса каждой секции находятся пружины, которые возвращают золотник в нейтральное положение после отпускания рычага управления. Состояние этих пружин влияет на скорость реакции системы и точность фиксации положений рукоятки. Ослабление пружины или её поломка могут привести к «плаванию» золотника и неконтролируемым движениям кузова.
| Параметр | Описание | Рекомендации по регулировке и ремонту |
|---|---|---|
| Устройство | Гидрораспределитель управляет потоком масла в системе | Проверка герметичности, замена уплотнителей |
| Регулировка давления | Настройка рабочего давления для оптимальной работы | Использовать манометр, регулировать винт давления |
| Ремонт | Замена изношенных деталей, очистка от загрязнений | Регулярная диагностика, замена фильтров и масла |
Интересные факты
Вот несколько интересных фактов о гидрораспределителе КАМАЗ 55102:
Многофункциональность: Гидрораспределитель на КАМАЗ 55102 используется для управления различными гидравлическими системами, такими как подъем кузова, управление тормозами и другими механизмами. Это делает его ключевым элементом в обеспечении функциональности грузовика.
Регулировка давления: В гидрораспределителе предусмотрены механизмы для регулировки давления и потока жидкости, что позволяет адаптировать работу гидравлической системы под конкретные условия эксплуатации. Это особенно важно при работе с тяжелыми грузами или в сложных дорожных условиях.
Ремонт и обслуживание: Гидрораспределитель КАМАЗ 55102 можно легко разобрать для ремонта и обслуживания. Это позволяет проводить замену изношенных деталей и регулировку без необходимости полной замены устройства, что значительно снижает затраты на обслуживание и увеличивает срок службы автомобиля.
Типичные неисправности и методы диагностики
В процессе работы гидравлической системы она подвергается воздействию высоких температур, вибраций и загрязняющих веществ, что со временем ухудшает её функциональные характеристики. Одной из распространенных проблем является внутренняя утечка через зазоры между золотником и корпусом, возникающая из-за износа или попадания абразивных частиц.
Диагностику следует начинать с визуального осмотра внешних соединений и проверки уровня масла в резервуаре, так как завоздушивание системы может скрывать симптомы более серьезных неисправностей. Появление пены в смотровом окне или специфический шум от насоса могут указывать на подсос воздуха через манжеты штока или неплотные соединения в всасывающей линии.
Диагностика перепускного клапана
Если кузов поднимается медленно или останавливается на определенной высоте, проверьте настройки предохранительного (перепускного) клапана. Этот компонент ограничивает максимальное давление в системе и сбрасывает избыточное масло в бак при достижении критических значений.
Для точного определения проблемы подключите контрольный манометр в разрыв напорной линии между насосом и распределителем. После достижения двигателем рабочих оборотов поднимите кузов до максимального положения, при котором весь поток от насоса должен проходить через предохранительный клапан.
Если стрелка манометра не достигает необходимого значения (обычно 160-220 бар в зависимости от модели), а насос издает резкий свист, это указывает на то, что клапан не удерживает давление. Причинами могут быть повреждение пружины, заедание шарика или износ седла клапана. Регулировка производится вращением регулировочного винта, но если это не помогает, потребуется разборка узла.
Износ золотниковых пар
Снижение скорости подъема при нормальном давлении часто указывает на утечки внутри секций распределителя. Золотниковая пара — это высокоточное соединение, где зазор измеряется в микронах. Попадание загрязнений или металлической стружки может привести к образованию рисок и задиров.
Для проверки герметичности золотника необходимо создать давление в системе и следить за опусканием штока цилиндра или изменением показаний манометра в статическом состоянии. Быстрое снижение давления свидетельствует о том, что масло уходит через неплотности золотника обратно в слив.
| Симптом | Возможная причина | Способ устранения |
|---|---|---|
| Кузов опускается самопроизвольно | Негерметичность золотника | Притирка или замена пары |
| Низкая скорость подъема | Износ насоса или клапана | Измерение производительности насоса |
| Нагрев гидросистемы | Постоянный перепуск масла | Регулировка клапана |
Для устранения проблем с золотниковой парой необходимо снять секцию, тщательно промыть все детали в чистом дизельном топливе и провести визуальный осмотр рабочих поверхностей. Если обнаружены глубокие риски, компоненты подлежат замене, так как восстановление хромированного слоя в домашних условиях невозможно.
Регулировка и настройка гидравлической системы
Эффективная работа самосвального механизма возможна только при правильно установленном давлении срабатывания предохранительного клапана. Регулировка должна проводиться на прогретой до рабочей температуры гидравлической жидкости, так как вязкость масла влияет на показания манометра и динамику работы системы.
Перед началом регулировочных работ необходимо убедиться в исправности манометра и надежности его подключения. Двигатель должен работать на оборотах, соответствующих максимальной производительности насоса, что обычно подразумевает режим полной мощности без перегрузки двигателя внутреннего сгорания.
Порядок регулировки давления
Настройка системы включает изменение уровня сжатия пружины предохранительного клапана с помощью регулировочного винта и контргайки. Поворачивая винт по часовой стрелке, вы увеличиваете давление, а в обратном направлении — снижаете его.
Процесс выполняется в следующем порядке: сначала ослабьте контргайку, затем медленно вращайте винт, чтобы добиться нужных показателей на манометре при поднятом до упора кузове. После достижения необходимого значения зафиксируйте винт контргайкой, чтобы предотвратить случайные изменения настроек из-за вибрации.
Только инструментальный контроль обеспечивает безопасность и эффективность работы механизма.
Замена уплотнительных элементов
При любом вмешательстве в гидравлическую систему, будь то настройка или ремонт, рекомендуется заменять все резиночки и уплотнения. Со временем манжеты, кольца и прокладки теряют эластичность, и при повторной сборке могут не обеспечить необходимую герметичность.
Важно использовать только те ремкомплекты, которые предназначены для конкретной модели распределителя. Установка колец с неправильным сечением или жесткостью может привести к быстрому износу уплотнений и утечкам масла под высоким давлением.
Технология ремонта и замены компонентов
Ремонт гидрораспределителя КАМАЗ 55102 требует чистоты, внимательности и специализированного инструмента. Работы лучше проводить на ровной поверхности, желательно под навесом, чтобы избежать попадания пыли и грязи в открытые гидравлические линии.
Первым шагом является полное опускание кузова и сброс давления в системе. Для этого нужно заглушить двигатель и несколько раз переместить рычаг управления во все положения. Только после этого можно приступать к отсоединению рукавов высокого давления.

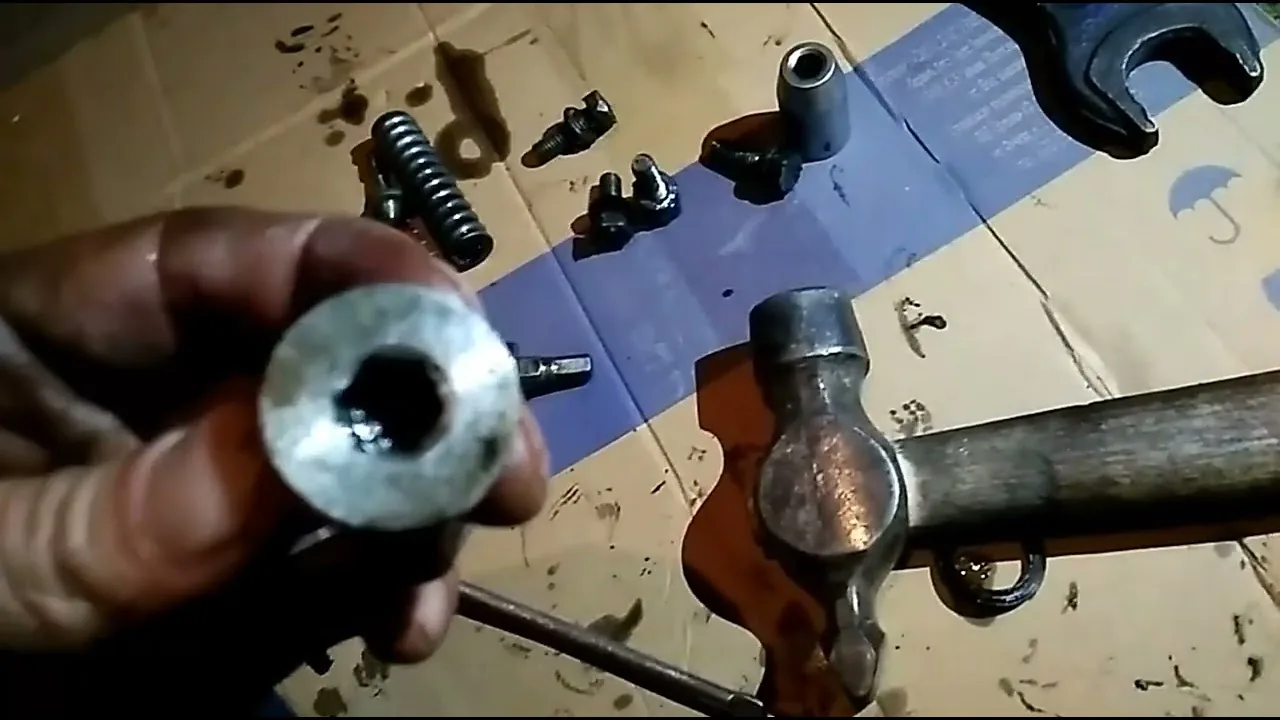

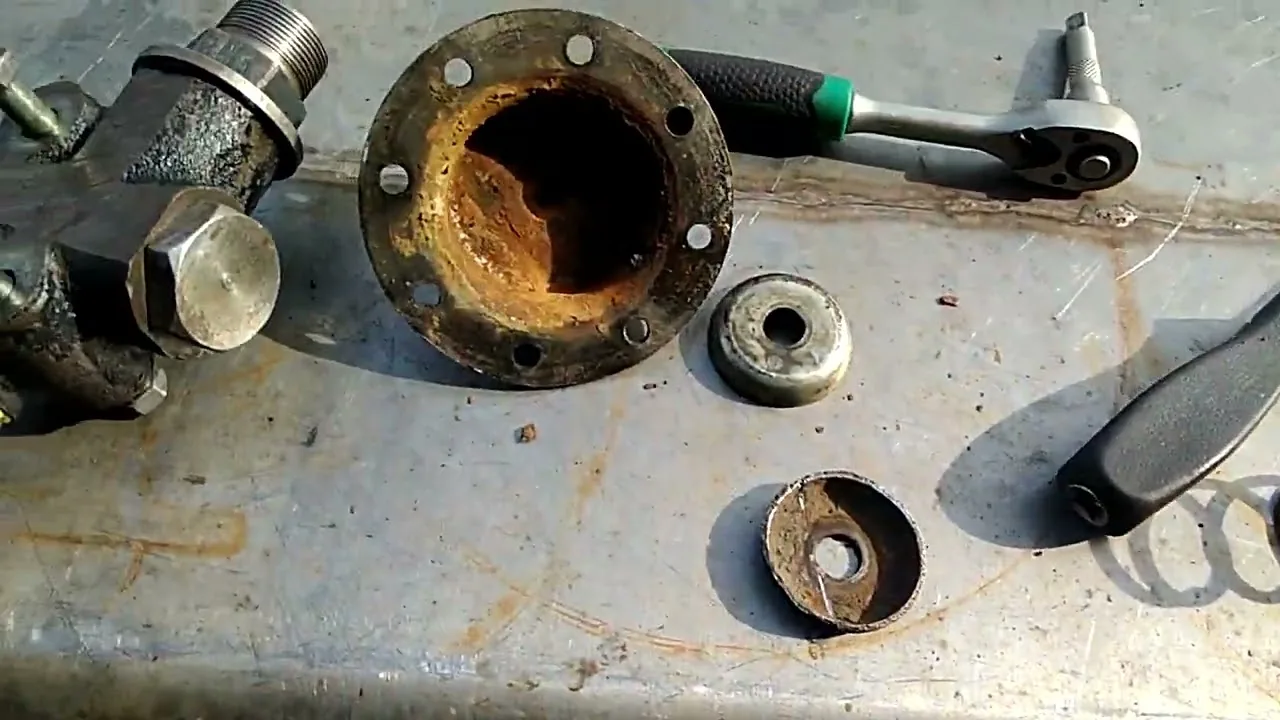

Демонтаж и разборка
Снятие распределителя начинается с отключения управляющих тяг и сливных трубок. Открытые концы шлангов и патрубков следует сразу закрыть чистыми пробками или плотной тканью.
Разборка корпуса должна проводиться по четкой последовательности, чтобы избежать путаницы в расположении шайб, пружин и золотников различных секций. Рекомендуется фиксировать каждый этап разборки на фотографии или аккуратно раскладывать детали в порядке их снятия.
При извлечении золотников необходимо проявлять особую осторожность, чтобы не повредить их рабочую поверхность. Даже малейшая царапина от инструмента может привести к неисправности всего узла в будущем.
Все металлические компоненты следует промывать в чистом керосине или дизельном топливе. Использование ворсистой ткани не рекомендуется, так как ворсинки могут забить тонкие каналы или попасть в зазоры сопрягаемых деталей.
Сборка и установка
Сборка производится на чистом столе с новыми уплотнителями. Перед установкой рекомендуется смазать все резинки чистым гидравлическим маслом. Это облегчит монтаж и предотвратит закусывание.
Затяжка болтов, соединяющих секции и фланцы, должна выполняться с усилием, указанным производителем, и в определенной последовательности (крест-накрест) для равномерного распределения нагрузки. Избыточная затяжка может привести к деформации корпуса и заклиниванию золотников.
После установки распределителя на автомобиль и подключения магистралей необходимо заполнить систему маслом и удалить воздух. Для этого двигатель запускается на короткое время на холостых оборотах, а кузов плавно поднимается и опускается несколько раз.
Типичные ошибки при обслуживании
Неквалифицированное вмешательство в работу гидравлических систем часто приводит к ухудшению ситуации и выходу из строя связанных компонентов. Анализ распространенных ошибок помогает избежать дорогостоящих ремонтов и простоев техники.
- Использование неподходящего масла — применение жидкостей с низкой вязкостью или не соответствующих сезону может вызвать повышенный износ насоса и снижение эффективности системы, особенно зимой.
- Игнорирование чистоты во время ремонта — попадание даже мельчайших частиц грязи в распределитель может привести к задиркам на зеркале золотника, что делает невозможным герметичное перекрытие потоков.
- Чрезмерное повышение давления — попытка «выжать» из системы больше мощности, закручивая винт клапана до предела, может привести к разрыву шлангов и повреждению сальников гидроцилиндров.
- Отсутствие прогрева перед нагрузкой — работа гидравлики на холодном, вязком масле создает избыточное давление на входе в насос, что может разрушить его рабочую пару.
Соблюдение регламента технического обслуживания, использование качественных запасных частей и чистого гидравлического масла позволяет поддерживать распределитель в рабочем состоянии на протяжении длительного времени. Регулярные визуальные осмотры и контроль давления помогают выявлять неисправности на ранних стадиях.
Восстановление работоспособности гидравлических систем требует не только технических навыков, но и понимания физических процессов, происходящих внутри системы. Комплексный подход к обслуживанию обеспечивает надежность специальной техники в любых условиях эксплуатации.
Рекомендации по выбору запчастей
При выборе запчастей для гидрораспределителя КАМАЗ 55102 важно учитывать несколько ключевых факторов, чтобы обеспечить надежную и долговечную работу системы. В первую очередь, необходимо обращать внимание на качество комплектующих. Рекомендуется использовать оригинальные запчасти или их качественные аналоги, так как это гарантирует соответствие техническим требованиям и стандартам производителя.
Следующий аспект — это совместимость запчастей. Перед покупкой стоит убедиться, что выбранные детали подходят именно для модели КАМАЗ 55102. Для этого можно обратиться к технической документации или консультироваться с профессионалами в области ремонта и обслуживания грузовых автомобилей.
Также стоит учитывать условия эксплуатации автомобиля. Если КАМАЗ 55102 используется в тяжелых условиях, таких как работа в грязи, пыли или при высоких нагрузках, то лучше выбирать запчасти, обладающие повышенной прочностью и устойчивостью к износу. В таких случаях могут подойти детали, выполненные из более качественных материалов или имеющие специальное покрытие для защиты от коррозии.
Не менее важным является выбор поставщика запчастей. Рекомендуется приобретать детали у проверенных и надежных компаний, которые имеют положительные отзывы и гарантии на свою продукцию. Это поможет избежать подделок и некачественных комплектующих, которые могут привести к поломкам и дополнительным расходам на ремонт.
Кроме того, стоит обратить внимание на наличие сертификатов качества у запчастей. Это может служить дополнительной гарантией того, что детали прошли необходимые испытания и соответствуют стандартам безопасности и надежности.
Наконец, перед установкой новых запчастей рекомендуется провести диагностику гидрораспределителя и всей гидравлической системы в целом. Это поможет выявить возможные скрытые неисправности и предотвратить повторные поломки в будущем.
Оригинальные vs. неоригинальные запчасти
При ремонте и обслуживании гидрораспределителя КАМАЗ 55102 важным аспектом является выбор запчастей. На рынке представлено множество как оригинальных, так и неоригинальных компонентов, и каждый из них имеет свои преимущества и недостатки.
Оригинальные запчасти производятся непосредственно заводом-изготовителем или его официальными партнерами. Они проходят строгий контроль качества и соответствуют всем стандартам, установленным для данной модели. Использование оригинальных запчастей гарантирует надежность и долговечность работы гидрораспределителя. К тому же, такие детали обычно имеют длительный срок службы и обеспечивают стабильную работу всей гидравлической системы. Однако, стоит отметить, что оригинальные запчасти могут иметь более высокую цену, что может стать значительным фактором для владельцев старых автомобилей или тех, кто ограничен в бюджете.
Неоригинальные запчасти могут быть как качественными, так и низкокачественными. На рынке представлено множество производителей, которые предлагают альтернативные решения. Некоторые из них могут производить детали, которые по своим характеристикам не уступают оригинальным, но стоят значительно дешевле. Однако, следует быть осторожным, так как неоригинальные запчасти могут не всегда соответствовать стандартам качества, что может привести к быстрому износу или даже поломке гидрораспределителя. Важно тщательно изучить отзывы и репутацию производителя перед покупкой таких деталей.
При выборе между оригинальными и неоригинальными запчастями стоит учитывать не только цену, но и предполагаемую нагрузку на гидрораспределитель, условия эксплуатации автомобиля и частоту его использования. В некоторых случаях, особенно при интенсивной эксплуатации, целесообразнее инвестировать в оригинальные детали, чтобы избежать дополнительных затрат на ремонт в будущем.
Также стоит отметить, что использование неоригинальных запчастей может повлиять на гарантию автомобиля. Если автомобиль находится на гарантии, установка неоригинальных компонентов может привести к ее аннулированию. Поэтому перед принятием решения о замене запчастей важно ознакомиться с условиями гарантии и рекомендациями производителя.
В заключение, выбор между оригинальными и неоригинальными запчастями для гидрораспределителя КАМАЗ 55102 требует внимательного подхода. Оцените все плюсы и минусы, учитывайте свои финансовые возможности и условия эксплуатации автомобиля, чтобы сделать правильный выбор, который обеспечит надежную и долгосрочную работу гидравлической системы.
Обслуживание и профилактика
Обслуживание гидрораспределителя КАМАЗ 55102 является важной частью эксплуатации автомобиля, так как от его исправности зависит работа всей гидравлической системы. Регулярная профилактика позволяет избежать серьезных поломок и продлить срок службы устройства.
Первым шагом в обслуживании гидрораспределителя является визуальный осмотр. Необходимо проверить наличие утечек масла, состояние уплотнительных колец и соединений. Утечки могут указывать на износ или повреждение деталей, что требует немедленного вмешательства.
Следующим этапом является проверка уровня гидравлической жидкости. Низкий уровень масла может привести к недостаточному смазыванию и перегреву системы. Рекомендуется использовать только те жидкости, которые рекомендованы производителем, так как это влияет на работу распределителя и всей гидравлической системы.
Регулярная замена гидравлической жидкости также играет важную роль в обслуживании. Со временем жидкость теряет свои свойства, что может привести к образованию отложений и загрязнений, которые негативно сказываются на работе распределителя. Рекомендуется менять жидкость каждые 12-18 месяцев, в зависимости от условий эксплуатации.
Кроме того, необходимо проверять и очищать фильтры, которые могут забиваться частицами и загрязнениями. Забитый фильтр снижает эффективность работы гидравлической системы и может привести к ее поломке. Если фильтр не подлежит очистке, его следует заменить на новый.
Также стоит обратить внимание на регулировку гидрораспределителя. Неправильная настройка может привести к неравномерной работе механизмов, что негативно скажется на производительности автомобиля. Регулировка должна проводиться в соответствии с рекомендациями производителя и с использованием специального оборудования.
При обнаружении неисправностей, таких как заедание рычагов или нестабильная работа распределителя, необходимо провести диагностику. В некоторых случаях может потребоваться разборка устройства для более детального осмотра внутренних компонентов. Важно помнить, что любые работы по ремонту и обслуживанию должны проводиться квалифицированными специалистами, чтобы избежать дополнительных повреждений.
В заключение, регулярное обслуживание и профилактика гидрораспределителя КАМАЗ 55102 являются залогом надежной работы автомобиля. Следуя рекомендациям по уходу и своевременно устраняя неисправности, можно значительно продлить срок службы как самого распределителя, так и всей гидравлической системы в целом.
Регулярные проверки и замены
Регулярные проверки и замены гидрораспределителя КАМАЗ 55102 являются важной частью его обслуживания, что позволяет обеспечить надежную работу системы гидравлики и предотвратить возможные поломки. Важно помнить, что гидрораспределитель отвечает за распределение потока рабочей жидкости, что напрямую влияет на эффективность работы всего автомобиля.
Первым шагом в процессе проверки является визуальный осмотр гидрораспределителя. Необходимо обратить внимание на наличие утечек масла, трещин или других повреждений корпуса. Утечки могут указывать на износ уплотнительных колец или повреждение самого распределителя. Если обнаружены какие-либо дефекты, следует немедленно произвести замену поврежденных элементов.
Следующим этапом проверки является тестирование работы гидрораспределителя. Для этого необходимо запустить двигатель и проверить, как распределитель реагирует на изменения положения рычага управления. При правильной работе все функции должны выполняться плавно и без задержек. Если наблюдаются резкие движения или заедания, это может свидетельствовать о необходимости регулировки или замены внутренних компонентов.
Регулярная замена масла в гидравлической системе также играет ключевую роль в поддержании работоспособности гидрораспределителя. Рекомендуется менять масло каждые 5000-10000 км пробега, в зависимости от условий эксплуатации. Использование качественного масла, соответствующего требованиям производителя, поможет избежать образования отложений и загрязнений, которые могут негативно сказаться на работе распределителя.
Кроме того, стоит уделить внимание фильтрам системы. Загрязненные фильтры могут привести к снижению давления в системе и, как следствие, к неправильной работе гидрораспределителя. Рекомендуется проверять и при необходимости заменять фильтры каждые 10 000 км пробега.
Не менее важным аспектом является проверка и замена уплотнительных колец и сальников. Эти элементы подвержены износу и могут стать причиной утечек. Рекомендуется проводить их замену при каждом обслуживании гидравлической системы.
В заключение, регулярные проверки и замены гидрораспределителя КАМАЗ 55102 являются необходимыми мерами для поддержания его работоспособности и предотвращения серьезных поломок. Следуя рекомендациям по обслуживанию, можно значительно продлить срок службы данного компонента и обеспечить надежную работу всего автомобиля.
Советы по эксплуатации гидрораспределителя
Гидрораспределитель является ключевым элементом гидравлической системы автомобиля КАМАЗ 55102, и его правильная эксплуатация напрямую влияет на эффективность работы всей машины. Для того чтобы обеспечить долгий срок службы и надежную работу гидрораспределителя, следует учитывать несколько важных аспектов.
1. Регулярная проверка уровня масла. Убедитесь, что уровень гидравлического масла в системе всегда находится в пределах нормы. Низкий уровень масла может привести к перегреву и повреждению компонентов распределителя. Рекомендуется проверять уровень масла не реже одного раза в месяц, особенно перед длительными поездками.
2. Использование качественного масла. Для работы гидрораспределителя необходимо использовать только рекомендованные производителем масла. Некачественное или неподходящее масло может привести к образованию отложений, что негативно скажется на работе системы. Обратите внимание на вязкость масла, она должна соответствовать требованиям, указанным в технической документации.
3. Очистка фильтров. Гидравлическая система КАМАЗ 55102 оборудована фильтрами, которые необходимо регулярно очищать или заменять. Загрязненные фильтры могут привести к снижению производительности и перегреву системы. Рекомендуется проверять состояние фильтров каждые 5000 км пробега.
4. Проверка соединений и шлангов. Регулярно осматривайте все соединения и шланги на наличие утечек и повреждений. Утечки могут привести к снижению давления в системе и ухудшению работы гидрораспределителя. При обнаружении повреждений необходимо немедленно заменить неисправные элементы.
5. Избегайте перегрузок. Не перегружайте автомобиль, так как это может привести к повышенному износу гидравлической системы. Соблюдайте допустимые нагрузки, указанные в технической документации, и следите за состоянием автомобиля во время работы.
6. Своевременное обслуживание. Регулярное техническое обслуживание гидрораспределителя и всей гидравлической системы поможет избежать серьезных поломок. Следуйте рекомендациям по обслуживанию, указанным в руководстве пользователя, и не забывайте о необходимости периодической диагностики системы.
7. Обучение персонала. Если вы работаете с несколькими водителями, убедитесь, что все они прошли обучение по эксплуатации гидравлической системы. Знание основных принципов работы и правил эксплуатации поможет избежать ошибок и продлить срок службы оборудования.
Следуя этим простым, но важным советам, вы сможете значительно повысить надежность и долговечность гидрораспределителя КАМАЗ 55102, а также обеспечить его эффективную работу в любых условиях эксплуатации.
