Интеркулер на дизельных двигателях КамАЗ играет ключевую роль в обеспечении их эффективной работы и долговечности. В данной статье мы подробно рассмотрим функции интеркулера, его устройство и влияние на мощность двигателя. Понимание работы этого элемента системы наддува поможет владельцам и операторам КамАЗов оптимизировать эксплуатацию своих автомобилей, улучшить тягу, снизить расход топлива и продлить срок службы турбокомпрессора.
Физика процесса и назначение промежуточного охлаждения
При сжатии воздуха в компрессорной секции турбины его температура значительно увеличивается. Согласно термодинамическим законам, с ростом температуры плотность газа снижается, что означает уменьшение количества молекул кислорода в одном объеме. Для дизельного двигателя, работающего на принципе воспламенения от сжатия, количество кислорода становится ограничивающим фактором для процесса сгорания топлива.
Если горячий воздух из турбины сразу попадает в цилиндры, электронная система управления двигателем (или механический ТНВД) ограничивает подачу топлива, чтобы избежать превышения критических температур сгорания. Это приводит к тому, что двигатель не может выдать всю мощность, предусмотренную его конструкцией. Интеркулер решает эту проблему, снижая температуру воздуха перед его впуском.

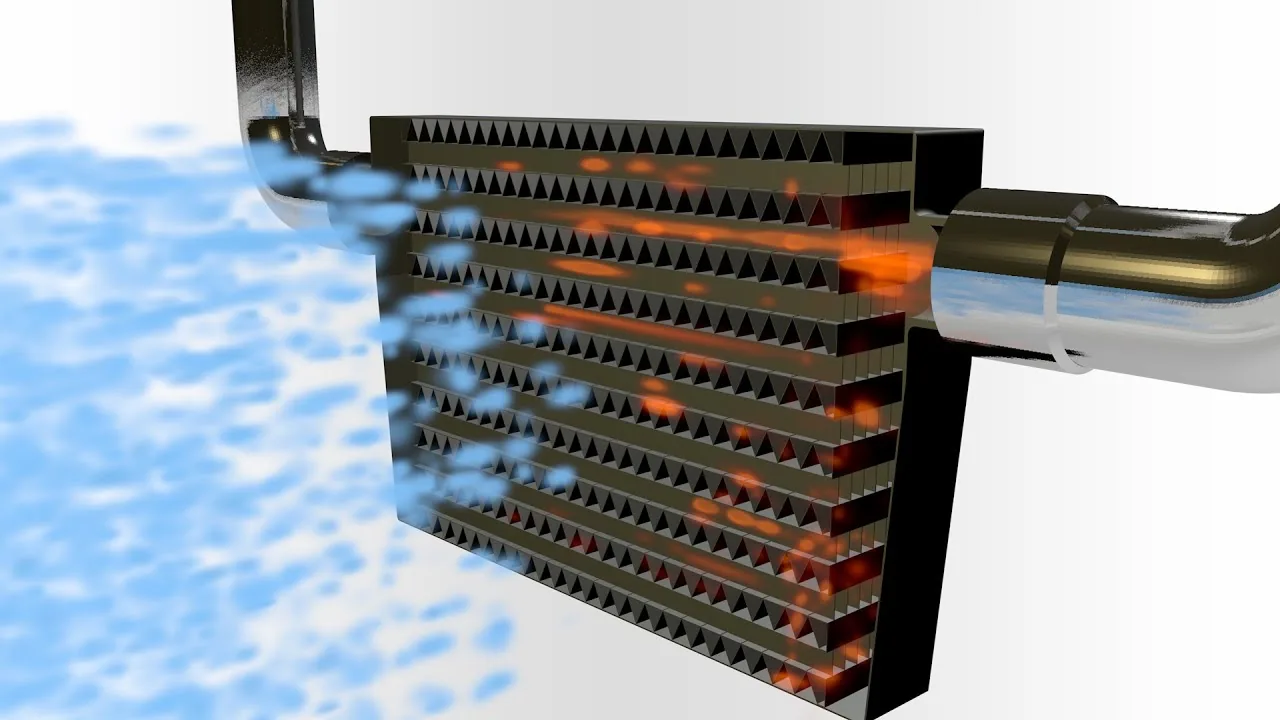

Процесс теплообмена происходит в радиаторе интеркулера, который устанавливается в зоне активного обдува холодным атмосферным воздухом. Проходя через соты теплообменника, сжатый горячий воздух отдает тепло стенкам трубок, охлаждается и становится более плотным. В результате в цилиндры поступает больше кислорода, что позволяет сжигать больше топлива с максимальной эффективностью.
⚠️ Внимание: Использование двигателя с неисправным или забитым интеркулером может привести к локальным перегревам и детонации, что может вызвать прогорание поршней и повреждение клапанов.
Эффективность работы системы промежуточного охлаждения напрямую влияет на экологические показатели. Более полное сгорание топливно-воздушной смеси снижает уровень токсичных веществ в выхлопных газах и уменьшает дымность, что особенно важно при прохождении технического осмотра и проверок на линиях экологического контроля.
Влияние температуры на плотность заряда
Разница в плотности воздуха при различных температурах может варьироваться на 15-20%, что приводит к потере сотен лошадиных сил на мощных двигателях. Например, если турбина нагревает воздух до 150 градусов Цельсия, а затем после интеркулера он охлаждается до 50 градусов, такая разница обеспечивает значительное увеличение массового расхода воздуха, поступающего в двигатель.
Холодный воздух также снижает термическую нагрузку на компоненты цилиндро-поршневой группы. Высокая температура на впуске вызывает тепловое напряжение, что ускоряет старение моторного масла и способствует образованию нагара на поршнях и кольцах. Интеркулер выполняет роль буфера, стабилизируя тепловой режим работы двигателя.
На практике это означает, что исправная система промежуточного охлаждения может значительно продлить срок службы двигателя КамАЗ между капитальными ремонтами. Снижение пиковых температур сгорания уменьшает вероятность появления микротрещин в головке блока цилиндров и деформации клапанов, что особенно важно при эксплуатации в сложных дорожных условиях.
| Функция интеркулера | Описание | Влияние на двигатель |
|---|---|---|
| Охлаждение воздуха | Снижает температуру воздуха, поступающего в цилиндры двигателя | Увеличивает плотность воздуха, улучшая сгорание |
| Увеличение мощности | Повышает эффективность сгорания за счет более холодного и плотного воздуха | Увеличивает мощность и крутящий момент |
| Снижение выбросов | Способствует более полному сгоранию топлива, уменьшая количество вредных выбросов | Улучшает экологические показатели |
Интересные факты
Вот несколько интересных фактов о функциях интеркулера на дизельном двигателе КамАЗ:
Увеличение мощности и эффективности: Интеркулер на дизельном двигателе КамАЗ служит для охлаждения воздуха, который поступает в цилиндры. Охлажденный воздух имеет большую плотность, что позволяет увеличить количество кислорода, поступающего в двигатель. Это, в свою очередь, способствует повышению мощности и эффективности сгорания топлива.
Снижение температуры наддува: В процессе работы дизельного двигателя температура воздуха, поступающего в цилиндры, может значительно повышаться из-за сжатия и нагрева от турбонаддува. Интеркулер помогает снизить эту температуру, что предотвращает детонацию и обеспечивает более стабильную работу двигателя, особенно при высоких нагрузках.
Улучшение экологии: Охлаждение воздуха перед его поступлением в цилиндры также способствует более полному сгоранию топлива, что снижает выбросы вредных веществ в атмосферу. Это особенно актуально для современных стандартов экологической безопасности, которые требуют от производителей автомобилей, включая КамАЗ, соблюдения строгих норм по выбросам.
Конструктивные особенности интеркулеров на грузовиках КамАЗ
На автомобилях КамАЗ используются воздушные интеркулеры типа «воздух-воздух». Эти устройства представляют собой радиаторы, через которые проходит воздух под давлением, а снаружи они охлаждаются потоками воздуха, возникающими при движении машины. Такой выбор обусловлен простотой конструкции, надежностью и отсутствием дополнительных жидкостных систем.
Основная часть интеркулера изготавливается из алюминиевых сплавов с высокой теплопроводностью. Внутренние трубки радиатора имеют сложную форму с турбулизаторами, которые закручивают поток воздуха, увеличивая площадь контакта с охлаждаемой поверхностью. Это значительно повышает эффективность теплообмена даже при низких скоростях.
Интеркулер на раме КамАЗа обычно устанавливается перед основным радиатором системы охлаждения двигателя. Это расположение обеспечивает максимальный напор встречного воздуха. Однако такое размещение делает устройство более подверженным механическим повреждениям и загрязнениям.
| Параметр | Воздушный интеркулер (Air-to-Air) | Жидкостный интеркулер (Air-to-Water) |
|---|---|---|
| Охлаждающая среда | Атмосферный воздух | Антифриз (через дополнительный контур) |
| Эффективность на низких оборотах | Ниже (зависит от скорости авто) | Высокая (независимо от скорости) |
| Сложность конструкции | Минимальная | Высокая (насосы, радиаторы, патрубки) |
Патрубки, соединяющие турбину, интеркулер и впускной коллектор, изготавливаются из термостойкой резины или силикона с армированием. Их состояние критично для поддержания давления наддува. Даже незначительная трещина или ослабление хомута могут привести к подсосу неочищенного воздуха или потере давления, что немедленно отразится на тяге автомобиля.
Сравнение трубчатых и пластинчатых теплообменников
В зависимости от модели двигателя и года выпуска, автомобили КамАЗ могут оснащаться различными типами сердцевин интеркулеров. На современных моделях чаще всего используются трубчато-пластинчатые конструкции, которые отличаются компактностью и высокой эффективностью. Они минимизируют потери давления потока, что особенно важно для мощных дизелей.
Трубчатые конструкции обладают повышенной прочностью и способны выдерживать высокое давление наддува без риска деформации. Они менее подвержены загрязнению продуктами износа, при условии исправной работы системы вентиляции картера, которая не допускает попадания масла во впуск в больших объемах.
При выборе запчастей или их аналогов важно учитывать площадь теплообменной поверхности. Снижение количества рядов трубок или уменьшение толщины сердцевины в недорогих аналогах может ухудшить эффективность охлаждения. Это может привести к работе двигателя в не оптимальных условиях, особенно в летний период или в горной местности.
⚠️ Важно: Установка интеркулера с меньшей площадью теплообмена, чем указано производителем, может повысить температуру впуска и снизить мощность двигателя под нагрузкой.
Симптомы неисправностей и диагностика системы
Диагностика неисправностей интеркулера начинается с оценки поведения автомобиля на дороге. Если грузовик стал менее отзывчивым, увеличился расход топлива, а из выхлопной трубы появился черный дым, стоит в первую очередь проверить герметичность воздушного тракта и состояние теплообменника. Эти признаки могут указывать на нарушение соотношения «топливо-воздух».
При визуальном осмотре патрубков часто обнаруживаются масляные следы в местах соединений. Наличие масла на стыках свидетельствует о том, что система вентиляции картера функционирует, но герметичность нарушена. Если масло накапливается внутри интеркулера, это может указывать на износ турбокомпрессора или проблемы с системой вентиляции.
Загрязнение внешних сот интеркулера пухом, насекомыми и грязью создает воздушные пробки, мешающие нормальному теплообмену. В результате двигатель не получает достаточного количества холодного воздуха, температура впуска повышается, и электроника может перейти в аварийный режим или ограничить мощность для защиты мотора.
Методы выявления утечек давления
Для точного выявления места утечки наддувочного воздуха часто используют метод подачи сжатого воздуха в систему при выключенном двигателе. Патрубки герметично закрываются, и в систему подается давление 1-1.5 бар. Характерный свист укажет на место разгерметизации, которое может быть незаметно при визуальном осмотре.
Другой способ — использование мыльного раствора, который наносят на подозрительные участки патрубков и соединений. Появление пузырьков во время работы двигателя под нагрузкой (или при прогазовке) точно укажет на место утечки. Этот метод прост и эффективен для полевых условий.
Важно также проверять состояние внутренней поверхности патрубков. Накопление масла и грязи может создать эффект «бутылочного горлышка», ограничивая проходное сечение. Это особенно актуально для старых двигателей с большим пробегом, где угар масла через турбину может быть повышенным.
| Симптом | Вероятная причина | Действие |
|---|---|---|
| Черный дым, потеря мощности | Нехватка воздуха (утечка или загрязнение) | Проверка герметичности и чистоты |
| Масло в интеркулере | Износ турбины или сапуна | Дефектовка турбины, проверка сапуна |
| Свист под капотом | Разрыв патрубка или трещина | Замена поврежденного элемента |
Обслуживание и устранение типичных проблем
Регулярное техническое обслуживание системы промежуточного охлаждения предотвращает неожиданные поломки во время поездок. Ключевым этапом этого процесса является очистка внешних поверхностей от загрязнений. Накопившаяся грязь между сотами действует как теплоизолятор, что значительно снижает эффективность радиатора.
Промывку следует выполнять осторожно, используя воду под умеренным давлением и специальные средства для очистки радиаторов. Направление струи должно быть перпендикулярным к плоскости сот, чтобы избежать повреждения мягких алюминиевых ламелей. Агрессивные химические вещества могут негативно сказаться на защитном покрытии и ускорить коррозию.
Внутреннюю очистку от масляного налета проводят реже, обычно во время капитального ремонта двигателя или турбины. Для этого интеркулер снимают и промывают растворителями, устраняя масляный шлам. Накопившееся масло не только ухудшает теплообмен, но и может привести к опасному явлению «разноса» двигателя, когда масло начинает действовать как дополнительное топливо.
Замена и подбор комплектующих
При замене интеркулера важно учитывать модель двигателя и год выпуска автомобиля. Конструктивные отличия в креплениях и диаметрах патрубков могут быть значительными даже в рамках одной модели КамАЗ. Использование неоригинальных запчастей низкого качества часто приводит к быстрому выходу узла из строя.
Оригинальные детали проходят строгую проверку качества и тестируются на давление и устойчивость к высоким температурам. Аналоги могут иметь более тонкие стенки трубок или менее надежные уплотнения, что сокращает их срок службы. При покупке стоит обращать внимание на наличие сертификатов и гарантию от производителя.
Установка нового интеркулера требует замены всех уплотнительных колец и прокладок. Повторное использование старых уплотнителей недопустимо, так как они теряют эластичность и не обеспечивают необходимую герметичность. Хомуты также рекомендуется заменять на новые, предпочтительно винтовые с широкой лентой обхвата.
Типичные ошибки при эксплуатации и ремонте
В процессе обслуживания и ремонта системы наддува могут возникать ошибки, которые обернутся владельцу значительными затратами на восстановление двигателя. Осознание этих ошибок поможет избежать распространенных проблем и продлить срок службы силового агрегата.
- Игнорирование масляного налета в интеркулере — многие считают, что небольшое количество масла допустимо. Однако при накоплении оно может воспламениться или вызвать гидравлический удар, что приведет к повреждению поршней.
- Использование «глушителей» или удаление интеркулера — некоторые владельцы пытаются повысить температуру выхлопных газов для сжигания сажевого фильтра или экономят, убирая этот узел. Это приводит к перегреву и значительному сокращению ресурса двигателя.
- Неправильная мойка под высоким давлением — струя воды с давлением свыше 100 бар может деформировать тонкие пластины радиатора, что перекрывает поток воздуха и ухудшает охлаждение. В результате узел придется заменить.
- Установка патрубков неправильного диаметра — использование универсальных патрубков или «подгонка» неподходящих размеров создает завихрения и приводит к потерям давления, что снижает эффективность системы наддува.
Влияние исправного интеркулера на ресурс двигателя
Надежная работа системы промежуточного охлаждения критически важна для долговечности дизельного двигателя. Понижение температуры впускного воздуха снижает термическую нагрузку на цилиндро-поршневую группу, клапаны и выпускной коллектор. Это особенно важно для современных высокомощных двигателей.
Кроме того, правильное образование топливной смеси обеспечивает более чистый выхлоп, что уменьшает нагрузку на систему нейтрализации отработанных газов, включая сажевый фильтр и катализатор. Забитый сажевый фильтр создает обратное давление, что негативно сказывается на мощности двигателя и увеличивает расход топлива.
Регулярная диагностика и обслуживание интеркулера помогают сэкономить на топливе и предотвращают дорогостоящие ремонты двигателя. Владельцам грузовиков КамАЗ следует уделять этому компоненту не меньше внимания, чем основному радиатору системы охлаждения.
Роль интеркулера в повышении мощности двигателя
Интеркулер является важным компонентом системы наддува дизельного двигателя, который значительно влияет на его производительность и эффективность. Основная задача интеркулера заключается в охлаждении воздуха, поступающего в цилиндры двигателя после его сжатия в турбокомпрессоре. Этот процесс охлаждения играет ключевую роль в повышении мощности двигателя и его общей эффективности.
Когда воздух сжимается в турбокомпрессоре, его температура значительно увеличивается. Горячий воздух имеет меньшую плотность, что приводит к снижению количества кислорода, доступного для сгорания. Это, в свою очередь, может негативно сказаться на мощности двигателя. Интеркулер помогает решить эту проблему, снижая температуру сжатого воздуха перед его подачей в цилиндры. Охлажденный воздух имеет большую плотность, что позволяет увеличить количество кислорода, поступающего в двигатель, и, следовательно, улучшить процесс сгорания топлива.
Кроме того, снижение температуры воздуха, поступающего в двигатель, способствует уменьшению риска детонации. Детонация — это нежелательное явление, которое может привести к повреждению двигателя. Охлажденный воздух помогает поддерживать оптимальные условия для сгорания, что позволяет избежать этого риска и продлить срок службы двигателя.
Интеркулеры могут быть различных типов, включая воздушные и жидкостные. Воздушные интеркулеры используют поток воздуха для охлаждения, в то время как жидкостные интеркулеры используют охлаждающую жидкость. Выбор типа интеркулера зависит от конкретных условий эксплуатации и требований к двигателю. Например, в условиях высокой нагрузки и температуры может быть предпочтителен жидкостный интеркулер, который обеспечивает более эффективное охлаждение.
Установка интеркулера на дизельный двигатель КамАЗ позволяет не только повысить его мощность, но и улучшить топливную экономичность. Более эффективное сгорание топлива приводит к снижению расхода топлива и уменьшению выбросов вредных веществ в атмосферу. Это особенно важно в условиях современного законодательства, требующего соблюдения строгих норм по экологии.
Таким образом, интеркулер играет ключевую роль в повышении мощности дизельного двигателя КамАЗ, обеспечивая оптимальные условия для сгорания топлива и улучшая общую эффективность работы двигателя. Его установка и правильная эксплуатация являются важными факторами, способствующими достижению высоких показателей производительности и надежности автомобиля.
Влияние интеркулера на экономичность расхода топлива
Интеркулер является важным компонентом системы наддува дизельного двигателя, который значительно влияет на его экономичность и эффективность работы. Основная функция интеркулера заключается в охлаждении сжатого воздуха, поступающего от турбокомпрессора, перед его подачей в цилиндры двигателя. Это охлаждение позволяет повысить плотность воздуха, что, в свою очередь, способствует улучшению сгорания топлива и увеличению мощности двигателя.
Когда воздух сжимается в турбокомпрессоре, его температура значительно повышается. Горячий воздух имеет меньшую плотность, что приводит к снижению количества кислорода, доступного для сгорания. Это может негативно сказаться на экономичности расхода топлива, так как двигатель будет работать менее эффективно. Интеркулер, охлаждая воздух, увеличивает его плотность, что позволяет подать больше кислорода в цилиндры. Это улучшает процесс сгорания, что ведет к более полному и эффективному использованию топлива.
Кроме того, охлажденный воздух способствует снижению температуры в камере сгорания, что уменьшает риск детонации. Детонация может привести к повреждению двигателя и снижению его эффективности. Таким образом, интеркулер не только улучшает экономичность, но и защищает двигатель от потенциальных повреждений, что также может снизить эксплуатационные расходы в долгосрочной перспективе.
Также стоит отметить, что использование интеркулера позволяет снизить выбросы вредных веществ в атмосферу. Более полное сгорание топлива приводит к уменьшению образования сажевых частиц и оксидов азота, что делает дизельный двигатель более экологически чистым. Это особенно важно в условиях ужесточения экологических норм и требований к автомобилям.
В заключение, интеркулер играет ключевую роль в повышении экономичности расхода топлива дизельного двигателя КамАЗ. Он не только улучшает характеристики двигателя, но и способствует его долговечности и снижению негативного воздействия на окружающую среду. Правильное функционирование интеркулера является залогом эффективной работы всего двигателя и его оптимального расхода топлива.
Современные технологии и инновации в конструкции интеркулеров
Интеркулер является важным компонентом системы наддува дизельного двигателя, который обеспечивает охлаждение сжатого воздуха перед его подачей в цилиндры. Современные технологии и инновации в конструкции интеркулеров значительно повышают эффективность работы дизельных двигателей, таких как КамАЗ, и способствуют улучшению их эксплуатационных характеристик.
Одной из ключевых инноваций в конструкции интеркулеров является использование новых материалов, таких как алюминий и композитные материалы. Эти материалы обладают высокой теплопроводностью и легкостью, что позволяет снизить общий вес интеркулера и улучшить его теплообменные свойства. Алюминиевые интеркулеры, например, обеспечивают более эффективное охлаждение благодаря своей способности быстро рассеивать тепло.
Современные интеркулеры также часто оснащаются многоступенчатыми системами охлаждения, которые позволяют достичь более равномерного распределения температуры воздуха. Это достигается за счет использования нескольких камер и трубок, что увеличивает площадь теплообмена и способствует более эффективному охлаждению. В результате, воздух, поступающий в цилиндры, имеет более низкую температуру, что положительно сказывается на мощности и экономичности двигателя.
Кроме того, в последние годы наблюдается тенденция к интеграции интеркулеров с другими компонентами системы наддува, такими как турбокомпрессоры. Это позволяет создать более компактные и эффективные системы, которые занимают меньше места и обеспечивают более высокую производительность. Интеграция также способствует снижению потерь давления, что улучшает отклик двигателя на нажатие педали акселератора.
Еще одной важной инновацией является использование активных систем управления температурой интеркулера. Такие системы могут автоматически регулировать поток охлаждающей жидкости и воздухозаборников в зависимости от условий эксплуатации, что позволяет поддерживать оптимальную температуру на протяжении всего рабочего цикла двигателя. Это особенно актуально для дизельных двигателей, работающих в условиях высоких нагрузок или при высоких температурах окружающей среды.
Также стоит отметить, что современные интеркулеры часто имеют улучшенную аэродинамическую форму, что снижает сопротивление воздуху и способствует более эффективному охлаждению. Это достигается за счет использования компьютерного моделирования и аэродинамических тестов, которые позволяют оптимизировать конструкцию интеркулера для достижения максимальной производительности.
В заключение, современные технологии и инновации в конструкции интеркулеров играют ключевую роль в повышении эффективности дизельных двигателей КамАЗ. Использование новых материалов, многоступенчатых систем охлаждения, интеграции с другими компонентами и активных систем управления температурой позволяет значительно улучшить эксплуатационные характеристики двигателей, что делает их более надежными и экономичными в эксплуатации.
