В данной статье мы рассмотрим процесс подключения преобразователя напряжения с 24В на 12В, что является актуальной задачей для многих пользователей, работающих с различными электрическими устройствами и системами. Понижающие преобразователи позволяют эффективно адаптировать напряжение для питания оборудования, требующего более низкого уровня напряжения, что обеспечивает его стабильную работу и продлевает срок службы. Мы представим схемы подключения, типы устройств, а также меры безопасности и советы по устранению возможных неисправностей, что сделает процесс подключения простым и безопасным.
Классификация преобразователей и принцип работы
Перед началом монтажа важно точно определить тип устройства, с которым вы будете работать, так как схема подключения зависит от внутренней структуры конвертера. На рынке грузового электрооборудования выделяют два основных типа преобразователей: линейные и импульсные. Каждый из них имеет свои уникальные характеристики и требования к подключению. Линейные модели, также известные как параметрические стабилизаторы, отличаются простотой конструкции и низким уровнем радиопомех, но их коэффициент полезного действия оставляет желать лучшего.
Импульсные преобразователи, или DC-DC конвертеры, являются наиболее популярным выбором для мощных энергетических потребителей в грузовиках. Они работают на основе высокочастотного переключения, что позволяет достигать КПД более 90% и значительно уменьшать потери энергии в виде тепла. Такие устройства чаще всего имеют три и более вывода для подключения, так как необходимо четкое разделение входной и выходной цепей, а также надежное заземление для защиты от высокочастотных помех.

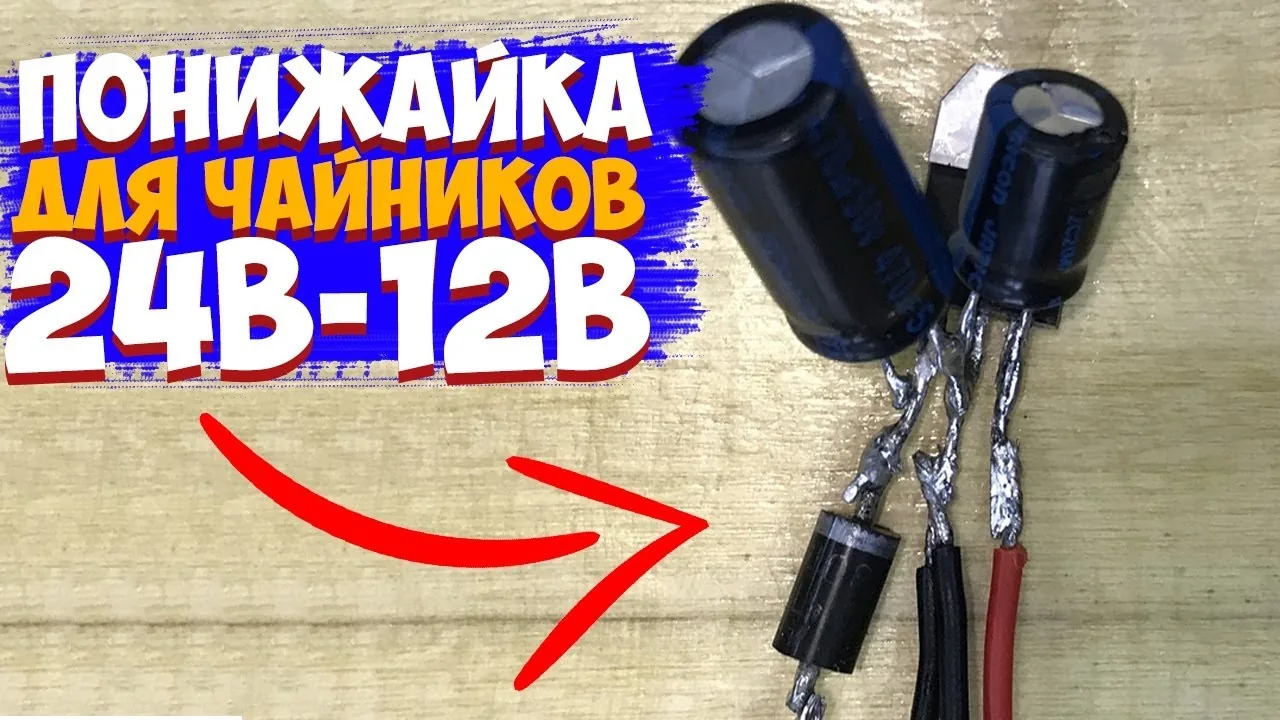

Линейные стабилизаторы напряжения
Линейные преобразователи работают, преобразуя избыточную энергию в тепло. Их использование оправдано лишь при небольшой разнице между входным и выходным напряжением или при низких токах нагрузки. Например, при снижении напряжения с 24 до 12 вольт такие устройства оказываются крайне неэффективными, так как более 50% энергии теряется в виде тепла. Это требует установки крупных радиаторов для охлаждения. Если на устройстве указано, что оно линейное и имеет три контакта, то третий провод обычно предназначен для дистанционного управления или служит дополнительным заземляющим контактом.
Основное достоинство линейных схем — отсутствие высокочастотных пульсаций на выходе, что особенно важно для чувствительной аудиотехники и измерительных приборов. Однако при токах нагрузки свыше 2-3 ампер их использование становится экономически и технически нецелесообразным из-за значительных теплопотерь. При выборе устройства стоит обратить внимание на маркировку LDO (Low Drop Out), которая указывает на возможность работы при малой разнице напряжений, хотя в случае преобразования 24-12В это не является решающим критерием.
| Этап работы | Описание действий | Необходимые материалы |
|---|---|---|
| 1. Подготовка | Отключите питание и подготовьте рабочее место | Изолента, инструменты |
| 2. Схема подключения | Изучите схему подключения преобразователя | Схема подключения |
| 3. Подключение входа | Подключите входные провода к источнику 24В | Провода, клеммы |
| 4. Подключение выхода | Подключите выходные провода к нагрузке 12В | Провода, клеммы |
| 5. Проверка соединений | Убедитесь в надежности всех соединений | Мультиметр |
| 6. Включение устройства | Включите питание и проверьте выходное напряжение | Мультиметр |
| 7. Завершение работы | Закрепите провода и закройте корпус устройства | Изолента, корпус |
Интересные факты
Вот несколько интересных фактов о подключении преобразователя напряжения 24В на 12В:
Эффективность преобразования: Современные преобразователи напряжения, такие как DC-DC преобразователи, могут достигать эффективности до 95%. Это означает, что минимальные потери энергии происходят в процессе преобразования, что особенно важно для автономных систем, работающих от батарей.
Схемы подключения: Существует несколько типов схем подключения преобразователей, включая понижающие (buck) и повышающие (boost) преобразователи. Понижающие преобразователи используются для снижения напряжения, в то время как повышающие могут использоваться для увеличения напряжения, что делает их универсальными в различных приложениях.
Защита от перегрузки: Многие современные преобразователи напряжения имеют встроенные функции защиты, такие как защита от короткого замыкания и перегрузки по току. Это делает их более надежными и безопасными для использования в различных электрических системах, предотвращая повреждение как преобразователя, так и подключаемых устройств.

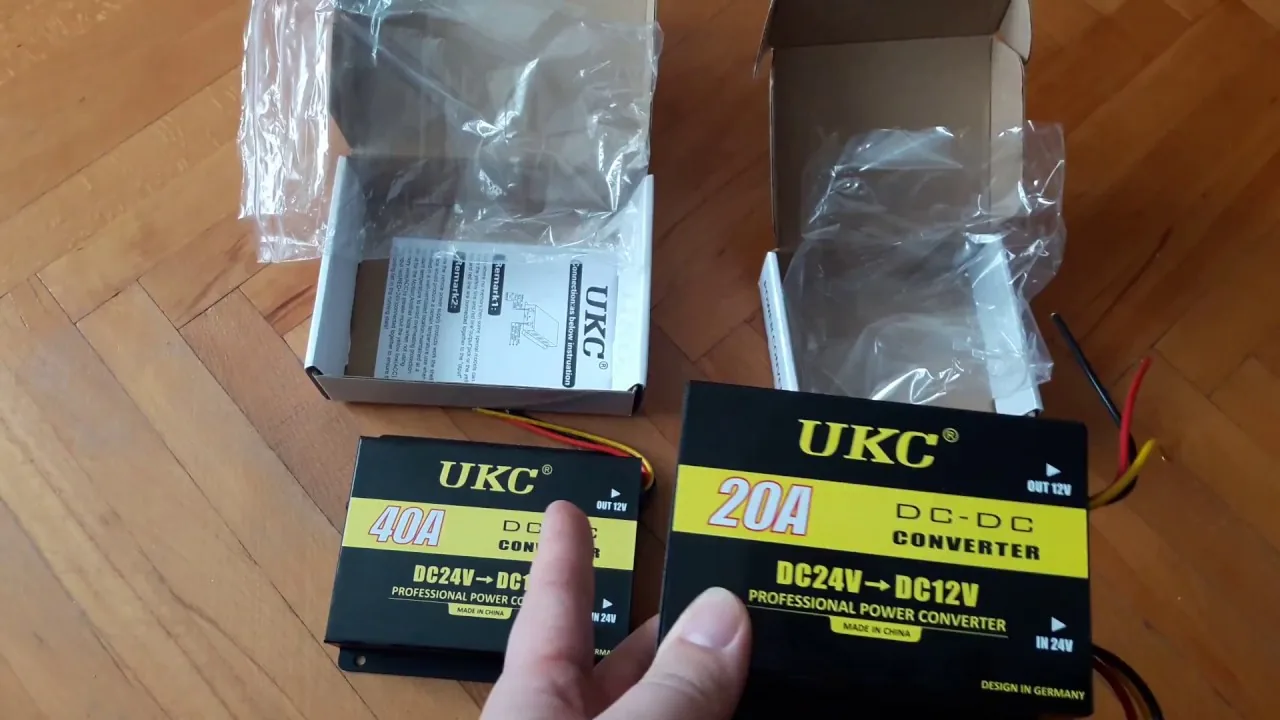

Импульсные DC-DC конвертеры
Импульсные преобразователи используют индуктивные элементы и конденсаторы для накопления и передачи энергии, изменяя напряжение за счет регулировки скважности импульсов. Обычно они имеют три провода: два для подключения к силовой цепи (плюс и минус на входе и выходе) и третий, который может служить для управления, сигнализации или как отдельная земляная шина. Высокая эффективность таких преобразователей позволяет устанавливать их в ограниченных пространствах без риска перегрева, при условии, что мощность выбрана с запасом.
Важно отметить, что импульсные преобразователи могут генерировать высокочастотные помехи, негативно влияющие на прием радиосигналов. Поэтому наличие третьего провода (экрана или земли) в трехпроводной схеме часто необходимо для обеспечения качественной электромагнитной совместимости. При выборе устройства стоит обращать внимание на маркировку Buck (понижающий) или Buck-Boost (понижающе-повышающий). Для преобразования 24В в 12В вполне подойдет обычный понижающий преобразователь.
⚠️ Важно: Применение линейного преобразователя для питания мощных устройств (более 50 Вт) от сети 24В приведет к значительному выделению тепла и может вызвать плавление пластиковых компонентов конструкции.
Для правильного выбора устройства рекомендуется ознакомиться с таблицей, в которой представлены характеристики различных типов преобразователей:
| Параметр | Линейный преобразователь | Импульсный конвертер |
|---|---|---|
| КПД | 30-50% | 85-95% |
| Нагрев корпуса | Сильный | Умеренный |
| Уровень помех | Минимальный | Высокий (требует фильтрации) |
Таким образом, для грузового транспорта, где бортовая сеть 24В является стандартом, импульсные преобразователи становятся оптимальным решением для большинства задач. Они обеспечивают стабильное напряжение даже при резких колебаниях в бортовой сети, что характерно для работы стартера дизельного двигателя или при сбросе нагрузки генератора.

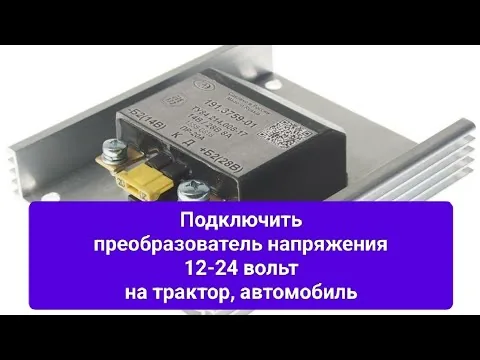

Анализ трехпроводной схемы подключения
Термин «три провода» в контексте подключения преобразователя может иметь два значения. Правильное понимание этого аспекта играет ключевую роль в успешном выполнении операции. В первом случае три провода представляют собой входной плюс, входной минус (общий) и выходной плюс, при этом выходной минус соединен с входным. Во втором случае, который чаще встречается в более сложных устройствах, третий провод может выполнять функцию сигнального или служить для дистанционного управления включением (Remote).
На практике пользователи часто сталкиваются с ситуацией, когда на корпусе устройства или в его инструкции обозначены клеммы IN+, IN- и OUT+. Роль общего минуса может выполнять либо корпус устройства, либо отдельная клемма заземления. В таких системах крайне важно не допустить путаницы с полярностью, так как большинство импульсных преобразователей не имеют встроенной защиты от переполюсовки на входе.
Силовая триада: Вход, Выход, Земля
Классическая схема с тремя проводами включает преобразователь с входным напряжением 24В и выходным 12В. Эти напряжения могут быть либо гальванически изолированы, либо иметь общую точку. В данной конфигурации обычно используются: красный провод (плюс для входа 24В), черный (общий минус) и желтый или белый (плюс для выхода 12В). Минус для устройства на 12В подключается к тому же черному проводу, что и минус для аккумулятора на 24В.
Если устройство имеет три провода, исходящие от одного разъема, важно внимательно ознакомиться с маркировкой. Иногда третий провод предназначен для подключения к «массе» кузова автомобиля, что особенно актуально для металлических корпусов преобразователей, способных вызывать помехи. Игнорирование третьего провода может привести к нестабильной работе электроники или шумам в аудиосистеме.
Сигнальный провод управления (Remote)
В современных моделях преобразователей третий провод может выполнять роль управляющего контакта REM или ON/OFF. Устройство не начнет преобразование напряжения, пока на этот провод не поступит управляющий сигнал (обычно 12 или 24 вольта). Это сделано для предотвращения разряда аккумуляторов, когда техника выключена, и для обеспечения включения преобразователя одновременно с зажиганием.
Если такой провод имеется, его следует подключить к цепи, которая получает напряжение только при включенном зажигании. Прямое подключение к аккумулятору приведет к постоянной работе преобразователя, что может вызвать глубокий разряд батарей. Определение назначения третьего провода — важный этап подготовки к установке.
Для удобства распознавания типов разъемов и проводов можно воспользоваться следующей справочной таблицей:
| Цвет провода | Типичная функция | Куда подключать |
|---|---|---|
| Красный (толстый) | Входной плюс (24В) | Плюсовая клемма аккумулятора через предохранитель |
| Черный (толстый) | Общий минус (GND) | Масса кузова или минус аккумулятора |
| Синий/Белый (тонкий) | Управление (Remote) | Замок зажигания или плюс после замка |
Знание назначения каждого провода помогает избежать серьезных ошибок. Если документация отсутствует, функцию третьего провода можно определить с помощью мультиметра в режиме прозвонки или измерения сопротивления. Однако это следует делать с особой осторожностью, предварительно убедившись в отсутствии напряжения на контактах.
Технология монтажа и порядок подключения
Установка преобразователя напряжения требует внимательного подхода и соблюдения последовательности действий, а также использования необходимых инструментов. Прежде чем работать с электрической системой грузовика, важно отключить питание, отсоединив массу от аккумуляторов. Это основное правило безопасности, пренебрежение которым может привести к короткому замыканию и повреждению проводки автомобиля.
Также следует тщательно выбрать место для установки. Преобразователь напряжения должен располагаться так, чтобы обеспечить его надежную работу и минимизировать риск повреждений.
Выбор компонентов для схемы преобразователя
При проектировании схемы преобразователя напряжения с 24В на 12В важно правильно выбрать компоненты, чтобы обеспечить надежную и эффективную работу устройства. Основные элементы, которые понадобятся для сборки схемы, включают в себя трансформатор, выпрямитель, фильтр и регулятор напряжения.
1. Трансформатор: Для понижения напряжения с 24В до 12В можно использовать трансформатор с соответствующим коэффициентом трансформации. Важно учитывать мощность трансформатора, которая должна быть достаточной для нагрузки, подключаемой к выходу. Рекомендуется выбирать трансформаторы с запасом по мощности, чтобы избежать перегрева и обеспечить стабильную работу.
2. Выпрямитель: После трансформации переменного напряжения необходимо его выпрямить. Для этого можно использовать диодный мост, состоящий из четырех диодов, который преобразует переменное напряжение в постоянное. Выбор диодов также важен: они должны быть рассчитаны на ток, превышающий максимальный ток нагрузки, и иметь достаткий запас по напряжению, чтобы избежать пробоя.
3. Фильтр: После выпрямления напряжение будет пульсировать, поэтому необходимо использовать фильтр для сглаживания выходного напряжения. Обычно для этого применяются конденсаторы. Важно правильно выбрать емкость конденсаторов: чем больше емкость, тем меньше пульсации на выходе, но также следует учитывать размеры и стоимость компонентов.
4. Регулятор напряжения: Для получения стабильного выходного напряжения в 12В можно использовать линейный или импульсный регулятор. Линейные регуляторы проще в использовании, но менее эффективны, особенно при больших разностях входного и выходного напряжений. Импульсные регуляторы более сложны в реализации, но обеспечивают высокую эффективность и меньшие потери тепла.
При выборе компонентов также следует учитывать рабочие температуры, условия эксплуатации и требования к надежности. Все элементы должны быть совместимы друг с другом и соответствовать требованиям по электрическим характеристикам. Рекомендуется использовать компоненты от проверенных производителей, чтобы избежать проблем с качеством и долговечностью схемы.
Рекомендуемые модели преобразователей
При выборе преобразователя напряжения 24В на 12В важно учитывать несколько ключевых факторов, чтобы обеспечить надежную и эффективную работу устройства. На рынке представлено множество моделей, каждая из которых имеет свои особенности и преимущества. Ниже приведены несколько рекомендуемых моделей преобразователей, которые зарекомендовали себя как надежные и эффективные.
1. LM2596
LM2596 - это один из самых популярных линейных преобразователей, который способен преобразовывать напряжение 24В в 12В с высокой эффективностью. Он поддерживает ток до 3А и имеет встроенную защиту от перегрева и короткого замыкания. Эта модель идеально подходит для питания различных устройств, включая автомобильные системы и электронику.
2. XL4015
XL4015 - это более мощный преобразователь, который может обеспечить выходной ток до 5А. Он также имеет функцию регулировки выходного напряжения, что позволяет точно настроить его под конкретные нужды. XL4015 часто используется в проектах, где требуется высокая мощность и стабильность работы.
3. DC-DC Buck Converter
Модели DC-DC Buck Converter, такие как MP1584, предлагают компактные размеры и высокую эффективность. Эти преобразователи могут работать с входным напряжением до 28В и обеспечивают выходное напряжение 12В с током до 3А. Они идеально подходят для использования в ограниченных пространствах, таких как автомобильные системы или портативные устройства.
4. RECOM R-78E
Преобразователь RECOM R-78E - это линейный преобразователь, который отличается высокой надежностью и простотой в использовании. Он обеспечивает выходное напряжение 12В с максимальным током 1А. Эта модель особенно полезна для питания маломощных устройств, таких как датчики и небольшие контроллеры.
5. Mean Well LRS-100-12
Mean Well LRS-100-12 - это мощный источник питания, который может быть использован для преобразования 24В в 12В. Он обеспечивает выходной ток до 8.5А и имеет защиту от перегрузки и короткого замыкания. Эта модель идеально подходит для промышленных приложений и систем, требующих высокой мощности и надежности.
При выборе преобразователя напряжения 24В на 12В важно учитывать не только его технические характеристики, но и условия эксплуатации, такие как температура, влажность и возможные механические воздействия. Также стоит обратить внимание на наличие сертификатов качества и гарантии от производителя, что может служить дополнительным показателем надежности устройства.
Подбор фильтров и защитных элементов
При подключении преобразователя напряжения 24В на 12В важно учитывать не только сам преобразователь, но и дополнительные элементы, которые обеспечат стабильную и безопасную работу всей системы. Фильтры и защитные элементы играют ключевую роль в этом процессе.
Первым шагом в подборе фильтров является определение типа нагрузки, к которой будет подключен преобразователь. Если нагрузка является чувствительной к колебаниям напряжения, то рекомендуется использовать фильтры низких частот, такие как LC-фильтры, которые помогут сгладить пульсации и шумы в выходном напряжении. Эти фильтры состоят из индуктивности (катушки) и ёмкости (конденсатора), которые работают совместно для снижения высокочастотных помех.
Для защиты преобразователя и подключаемого оборудования от перенапряжений и коротких замыканий необходимо установить предохранители или автоматические выключатели. Они должны быть подобраны с учетом максимального тока, который может потребляться нагрузкой. Рекомендуется использовать предохранители с небольшим запасом по току, чтобы избежать их срабатывания при пиковых нагрузках, но в то же время обеспечить защиту от перегрузок.
Также стоит рассмотреть использование варисторов или диодов Шоттки для защиты от импульсных перенапряжений. Варисторы срабатывают при превышении определенного напряжения и обеспечивают защиту от скачков, тогда как диоды Шоттки могут использоваться для защиты от обратного тока, который может возникнуть в случае неисправности.
Не менее важным элементом является фильтрация входного напряжения. Для этого можно использовать конденсаторы, которые помогут сгладить пульсации на входе преобразователя. Обычно применяются электролитические конденсаторы, но в некоторых случаях может потребоваться использование керамических или пленочных конденсаторов для улучшения характеристик фильтрации.
При выборе всех этих компонентов необходимо учитывать рабочие характеристики, такие как напряжение, ток и частота. Важно, чтобы все элементы были совместимы друг с другом и соответствовали требованиям вашей схемы. Неправильный выбор может привести к снижению эффективности работы преобразователя или даже к его выходу из строя.
В заключение, правильный подбор фильтров и защитных элементов является неотъемлемой частью процесса подключения преобразователя напряжения 24В на 12В. Это не только обеспечит надежную работу системы, но и продлит срок службы оборудования, что в конечном итоге сэкономит ваши средства и время на обслуживание.
Тестирование и отладка схемы
После завершения сборки схемы преобразователя напряжения 24В на 12В, необходимо провести тестирование и отладку для обеспечения корректной работы устройства. Этот этап крайне важен, так как позволяет выявить возможные ошибки в соединениях, а также проверить работоспособность всех компонентов.
Первым шагом в тестировании является визуальный осмотр схемы. Убедитесь, что все соединения выполнены правильно, и нет коротких замыканий. Проверьте, что полярность подключения компонентов, таких как конденсаторы и диоды, соответствует схеме. Неправильная полярность может привести к повреждению элементов.
Далее, перед подачей напряжения на схему, рекомендуется использовать мультиметр для проверки сопротивления между различными точками схемы. Это поможет выявить возможные замыкания или обрывы в цепи. Убедитесь, что сопротивление в местах соединений соответствует ожидаемым значениям.
После визуального осмотра и проверки сопротивления можно переходить к подаче питания. Включите источник питания и внимательно следите за поведением схемы. Важно использовать лабораторный блок питания, который позволяет регулировать выходное напряжение и ограничивать ток. Это поможет избежать повреждения схемы в случае возникновения неисправностей.
При подаче напряжения на схему, используйте мультиметр для измерения выходного напряжения. Оно должно составлять 12В. Если выходное напряжение отличается от ожидаемого, необходимо проверить следующие моменты:
- Правильность подключения трансформатора и его обмоток.
- Состояние и параметры используемых диодов и конденсаторов.
- Работу регулятора напряжения, если он предусмотрен в схеме.
Если выходное напряжение в пределах нормы, следующим шагом будет проверка стабильности работы схемы под нагрузкой. Подключите к выходу нагрузки, соответствующие номиналу, и снова измерьте выходное напряжение. Оно должно оставаться стабильным при изменении нагрузки. Если напряжение падает, это может указывать на недостаточную мощность источника или проблемы с компонентами схемы.
Также стоит проверить тепловые характеристики схемы. Некоторые компоненты, такие как транзисторы или регуляторы, могут нагреваться во время работы. Убедитесь, что они не перегреваются, так как это может привести к их выходу из строя. При необходимости используйте радиаторы или вентиляторы для охлаждения.
Если в процессе тестирования были выявлены проблемы, необходимо провести отладку. Это может включать замену неисправных компонентов, изменение параметров схемы или улучшение охлаждения. После внесения изменений повторите тестирование, чтобы убедиться в исправности устройства.
Тестирование и отладка схемы преобразователя напряжения 24В на 12В — это важный этап, который позволяет гарантировать надежную и безопасную работу устройства в дальнейшем. Следуя указанным шагам, вы сможете выявить и устранить возможные неисправности, обеспечив стабильную работу вашего преобразователя.
Методы проверки работоспособности
После завершения подключения преобразователя напряжения 24В на 12В важно убедиться в его работоспособности. Существует несколько методов проверки, которые помогут вам удостовериться, что устройство функционирует корректно и безопасно.
1. Визуальный осмотр
Первым шагом в проверке работоспособности преобразователя является визуальный осмотр всех соединений и компонентов. Убедитесь, что:
- Все провода надежно подключены и не имеют повреждений.
- Нет видимых признаков перегрева, таких как обгоревшие участки или деформация корпуса.
- Клеммы и разъемы чистые и не окислены.
2. Измерение выходного напряжения
Для проверки выходного напряжения преобразователя используйте мультиметр. Убедитесь, что:
- При включении преобразователя на выходе должно быть напряжение 12В.
- Измерения проводите при нагрузке, чтобы убедиться, что преобразователь стабильно работает под нагрузкой.
Для этого подключите к выходу преобразователя нагрузку, соответствующую его характеристикам, и снова измерьте напряжение.
3. Проверка на короткое замыкание
Важно проверить, нет ли короткого замыкания в цепи. Для этого:
- Отключите все нагрузки от выходных клемм преобразователя.
- С помощью мультиметра проверьте сопротивление между выходными клеммами. Оно должно быть высоким (в идеале бесконечным).
Если вы обнаружите низкое сопротивление, это может указывать на наличие короткого замыкания, и преобразователь необходимо проверить более тщательно.
4. Тестирование под нагрузкой
После того как вы убедились, что преобразователь работает без нагрузки, подключите к нему реальную нагрузку. Это может быть, например, автомобильная лампа или другой потребитель, рассчитанный на 12В. Наблюдайте за работой преобразователя:
- Не должно быть перегрева.
- Выходное напряжение должно оставаться стабильным.
- Преобразователь не должен издавать необычных звуков, таких как треск или гудение.
5. Проверка на наличие пульсаций
Для более детальной проверки выходного напряжения можно использовать осциллограф. Это позволит вам увидеть, есть ли пульсации на выходе преобразователя. Идеально, если пульсации будут минимальными, что указывает на хорошую фильтрацию выходного напряжения.
Следуя этим методам проверки, вы сможете убедиться в правильной работе преобразователя напряжения 24В на 12В и избежать возможных проблем в будущем. Не забывайте соблюдать все меры безопасности при работе с электрическими устройствами.
Устранение возможных неисправностей
При подключении преобразователя напряжения 24В на 12В могут возникнуть различные неисправности, которые могут привести к неправильной работе устройства или его поломке. Важно знать, как их диагностировать и устранять. Рассмотрим наиболее распространенные проблемы и способы их решения.
1. Неправильное подключение проводов
Одной из самых распространенных причин неисправностей является неправильное подключение проводов. Убедитесь, что положительный провод преобразователя подключен к положительному выходу источника питания, а отрицательный — к отрицательному. Неправильная полярность может привести к повреждению устройства. Если вы заметили, что преобразователь не работает, проверьте соединения и исправьте их при необходимости.
2. Перегрев устройства
Преобразователь может перегреваться из-за перегрузки или недостаточной вентиляции. Если устройство становится слишком горячим на ощупь, это может указывать на то, что оно работает на пределе своих возможностей. Проверьте, соответствует ли потребляемая мощность подключаемых устройств максимальным значениям, указанным в технической документации преобразователя. Если перегрев продолжается, рассмотрите возможность установки дополнительного охлаждения или замены на более мощный преобразователь.
3. Нестабильное выходное напряжение
Если выходное напряжение преобразователя колеблется, это может быть связано с недостаточной емкостью фильтров или с проблемами в самом преобразователе. Проверьте, нет ли повреждений на плате устройства, а также убедитесь, что все компоненты исправны. В некоторых случаях может потребоваться замена конденсаторов или других элементов схемы.
4. Шум и помехи в работе
Если преобразователь создает шум или помехи, это может быть связано с неправильной разводкой проводов или недостаточной фильтрацией. Убедитесь, что все соединения надежны и что провода не пересекаются с другими источниками электромагнитных помех. Возможно, потребуется добавить дополнительные фильтры или экранирование для снижения уровня помех.
5. Неисправность компонентов
Если все вышеперечисленные проверки не выявили проблем, возможно, что один из компонентов преобразователя вышел из строя. Это может быть транзистор, диод или другой элемент. В этом случае потребуется провести диагностику с использованием мультиметра или обратиться к специалисту для более детального анализа и ремонта устройства.
Устранение неисправностей преобразователя напряжения требует внимательности и аккуратности. Следуя приведенным рекомендациям, вы сможете быстро выявить и устранить большинство проблем, обеспечив надежную работу вашего устройства.
