В данной статье мы подробно рассмотрим процесс подъема кузова на самосвале FAW, а также основные аспекты диагностики и ремонта гидравлической системы. Правильное функционирование кузова является ключевым элементом в работе самосвала, и любые неисправности могут привести к значительным затратам времени и средств. Мы предоставим полезные советы по диагностике проблем с КМД и ТНВД, а также представим таблицу давлений и разберем типичные ошибки, что поможет вам быстро и эффективно устранить неполадки и обеспечить надежную работу вашего автомобиля.
Диагностика гидравлической системы и уровня масла
При возникновении проблемы первым шагом следует провести визуальный осмотр и проверить основные параметры системы. Наиболее распространенной причиной неисправности подъема является недостаток рабочей жидкости в баке. Если уровень масла опускается ниже минимальной отметки, насос начинает захватывать воздух вместе с жидкостью, что приводит к кавитации и снижению давления. Это можно заметить по появлению пенистой эмульсии в смотровом окне или на щупе.
Важно тщательно проверить все соединения, шланги высокого давления и сам гидроцилиндр на наличие утечек. Даже небольшое подтекание масла в месте соединения рукава с фитингом может указывать на разгерметизацию, что не позволит создать необходимое рабочее давление. Особое внимание следует уделить состоянию штока гидроцилиндра: задиры или коррозия могут повредить сальники, что приведет к внутренней утечке.
Качество рабочей жидкости также имеет большое значение. Гидравлическое масло должно соответствовать сезону и рекомендациям производителя. Применение масла с низкой вязкостью в жару или слишком густого масла зимой может снизить эффективность работы насоса. В холодное время года густое масло может не пройти через фильтры и клапаны, создавая ложное впечатление о поломке.
Проверка состояния фильтра гидравлической системы является обязательным этапом. Забитый фильтрующий элемент создает сопротивление потоку, что приводит к разрежению на входе в насос и недостаточному давлению на выходе. Если фильтр не менялся долгое время, его пропускная способность могла снизиться до критических значений, что требует немедленной замены.
Таблица основных параметров гидравлической жидкости
| Параметр | Нормативные значения | Критические отклонения |
|---|---|---|
| Температура вспышки | Не менее 180°C | Менее 160°C (угроза возгорания) |
| Кислотное число | Максимум 0.5 мг КОН/г | Более 1.0 (необходима замена) |
| Вязкость при 40°C | 32-46 мм²/с | Отклонение свыше 20% |
Интересные факты
Вот несколько интересных фактов, связанных с темой "Как поднять кузов на самосвале FAW: диагностика и ремонт":
Гидравлическая система: Самосвалы FAW обычно используют гидравлическую систему для подъема кузова. Важно регулярно проверять уровень гидравлической жидкости и состояние шлангов, так как утечки могут привести к снижению эффективности подъема и даже к поломке системы.
Электронные датчики: Современные модели самосвалов FAW могут быть оснащены электронными датчиками, которые контролируют положение кузова и давление в гидравлической системе. Эти датчики помогают предотвратить перегрузку и обеспечивают безопасность при работе, но требуют регулярной диагностики для выявления возможных неисправностей.
Проблемы с подъемом: Одной из распространенных причин, по которой кузов не поднимается, является засорение фильтров гидравлической системы. Регулярная замена фильтров и обслуживание системы может значительно продлить срок службы самосвала и предотвратить дорогостоящий ремонт.

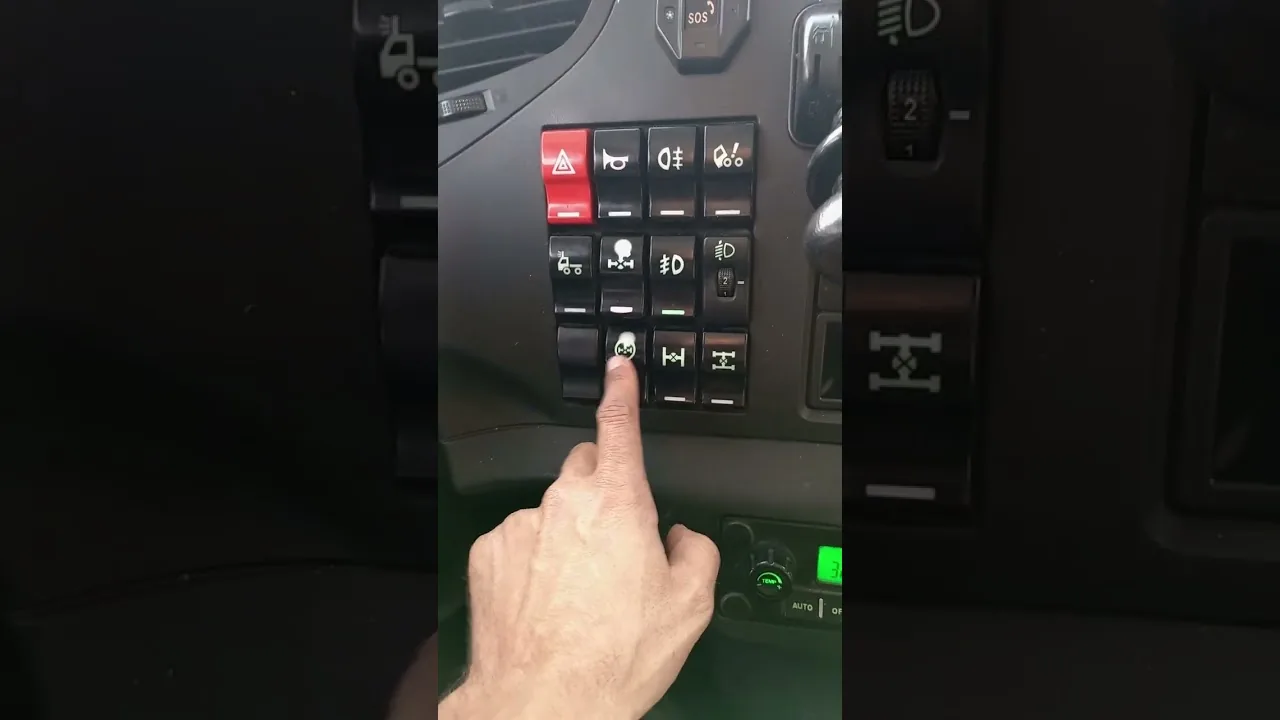

Проверка работы насоса и коробки отбора мощности
Если уровень масла в норме и утечек нет, обратите внимание на узел, отвечающий за создание давления — гидронасос. На самосвалах FAW обычно устанавливаются шестеренные насосы, которые приводятся в действие от коробки отбора мощности (КОМ). Характерный воющий или свистящий звук при активации подъема указывает на то, что насос работает без жидкости или имеет значительный износ торцевых зазоров.
Для проверки работоспособности КОМ убедитесь в правильности включения передачи. На механических коробках передач активация КОМ требует полной остановки автомобиля и выжима сцепления. Если шестерни КОМ не зацепились с промежуточной шестерней КПП, вал насоса не будет вращаться, и давление в системе не создастся. Также возможно, что электромагнитный клапан включения КОМ вышел из строя и не подает сигнал на пневмоцилиндр.
Износ шестеренной пары насоса — естественный процесс, однако его скорость зависит от чистоты масла. Попадание абразивных частиц приводит к образованию зазоров между зубьями шестерен и корпусом. В результате часть жидкости перетекает из зоны высокого давления в зону низкого давления внутри насоса, не создавая необходимого усилия для подъема штока. Проверка производительности насоса осуществляется путем измерения времени подъема пустого кузова.
Также необходимо проверить состояние приводного вала насоса и муфты соединения. Срезанные шлицы или провернутая муфта могут привести к тому, что двигатель будет работать, а вал насоса останется неподвижным. При диагностике снимите насос и визуально оцените состояние шлицевых соединений. Любые признаки перегрева (посинение металла) указывают на работу в экстремальных условиях.
Сравнение типов насосов на FAW
| Вид насоса | Срок службы (моточасы) | Устойчивость к загрязнениям |
|---|---|---|
| Шестеренный (обычный) | 3000 - 5000 | Умеренная |
| Аксиально-поршневой | 6000 - 8000 | Высокая |
Настройка и ремонт распределительного клапана
Распределительный клапан, или гидрораспределитель, играет ключевую роль в системе, управляя направлением потока масла. Если насос создает давление, но кузов не поднимается, причиной часто является залипание золотника распределителя. Загрязнения, лаковые отложения от старого масла или вода могут препятствовать движению золотника в положении «Подъем».
Для устранения этой проблемы распределитель обычно нужно демонтировать и разобрать. Внутренние каналы следует тщательно промыть чистым дизельным топливом или специальным растворителем. Рекомендуется заменить уплотнительные кольца и манжеты золотников на новые, так как старые теряют эластичность и могут вызвать утечки после сборки.
Регулировка давления срабатывания предохранительного клапана — деликатный процесс, требующий манометра. Давление должно соответствовать техническим характеристикам конкретной модели FAW. Избыточное давление может привести к разрыву рукавов или деформации гидроцилиндра, а слишком низкое давление не позволит поднять груз. Регулировка осуществляется вращением регулировочного винта, который находится под пломбой.
Также необходимо проверить электромагнитное управление распределителем. Если катушка соленоида вышла из строя или не получает напряжение от бортовой сети, переключение режимов не произойдет. Использование мультиметра для прозвонки цепи поможет быстро выявить место обрыва: в катушке, предохранителе или проводке от переключателя в кабине.
Устранение неисправностей гидроцилиндра и пневмосистемы
Гидроцилиндр — это исполнительный механизм, и его неисправности часто связаны с нарушением герметичности в поршневой группе. Если масло свободно перемещается из полости штока в полость поршня через изношенные манжеты, создать необходимое давление для подъема становится невозможно. Внешно это может не проявляться в виде утечек, но кузов может самопроизвольно опускаться под нагрузкой или вовсе не подниматься.
Пневматическая система управления также играет важную роль. Давление воздуха в ресиверах должно быть достаточным для активации пневмоцилиндра, который отвечает за включение КОМ и управление клапанами. Утечка воздуха в пневмолиниях, ведущих к гидравлическому крану, может привести к тому, что механическое переключение не произойдет, даже если гидравлическая система работает исправно.
Проверка пневмоклапанов включает прослушивание характерных щелчков при переключении режимов. Если клапан не переключается, это может быть связано с замерзанием конденсата зимой или высыханием смазки в пневмоцилиндре. Продувка пневмолиний сжатым воздухом и добавление специальной жидкости в пневмосистему часто помогает решить проблему заклинивания.
При ремонте гидроцилиндра следует уделить особое внимание состоянию зеркала (внутренней поверхности гильзы). Наличие коррозии или царапин потребует гильзования или полной замены узла. Установка новых манжет без устранения дефектов поверхности приведет к их быстрому износу и повторной поломке в кратчайшие сроки.
Типичные ошибки при обслуживании гидравлики
В процессе эксплуатации и ремонта самосвалов FAW могут возникать повторяющиеся ошибки, которые сводят на нет усилия по восстановлению техники. Осознание этих ошибок помогает избежать затратного повторного ремонта и простоев машин.
- Неправильный выбор масла — использование моторного масла вместо гидравлического или смешивание масел разных производителей может привести к химическим реакциям, образованию осадка и быстрому износу деталей. Рекомендуется применять только жидкости, указанные производителем.
- Пренебрежение заменой фильтров — установка нового насоса без замены фильтроэлемента может привести к его быстрому выходу из строя. Остатки износа старого насоса, оставшиеся в системе, могут повредить новый агрегат.
- Нарушение герметичности при сборке — использование герметиков, не предназначенных для работы с гидравлическим маслом, может привести к их растворению и загрязнению системы. Резьбовые соединения следует уплотнять специальными нитями или жидкостями для гидравлики.
- Превышение времени работы на максимальном давлении — удерживание рычага в положении «Подъем» после достижения конечной точки хода штока может вызвать нагрев масла и перегрузку насоса. Современные системы имеют защитные механизмы, но не стоит полагаться на них постоянно.
Регулировка и финальная настройка системы
После завершения ремонта или замены компонентов необходимо провести финальную настройку системы. В первую очередь следует удалить воздух из гидравлического контура. Для этого кузов поднимают и опускают несколько раз без нагрузки, удерживая его в верхнем положении на несколько секунд. Воздушные пузырьки выходят через бак, что сопровождается характерным шипением.
Проверка работы системы под нагрузкой осуществляется поэтапно. Сначала поднимается пустой кузов, затем добавляется 50% груза, и, наконец, проводится тест с полной загрузкой. На каждом этапе контролируются время подъема, температура узлов и наличие посторонних шумов. Если время подъема увеличивается непропорционально нагрузке, это может указывать на проскальзывание в насосе или клапане.
Фиксация настроек предохранительного клапана производится с помощью пломбировки регулировочного винта. Это предотвращает случайное изменение настроек из-за вибрации и защищает от несанкционированного вмешательства. Все резьбовые соединения после обкатки (после 10-20 циклов подъема и опускания) должны быть повторно затянуты.
⚠️ Внимание: Превышение времени работы гидронасоса в режиме максимального давления (когда кузов уже поднят, а рычаг включен) более 15-20 секунд может привести к перегреву масла выше 80°C и повреждению уплотнений.
⚠️ Внимание: При замене гидроцилиндра убедитесь, что ход штока нового цилиндра соответствует ходу старого. Увеличенный ход может привести к удару штока о упоры и повреждению креплений кузова.
Соблюдение всех технологических норм при ремонте и настройке подъемного механизма самосвала FAW обеспечивает длительный срок службы оборудования. Регулярное техническое обслуживание, включая замену фильтров и контроль качества масла, является наилучшим способом предотвращения аварийных остановок. Правильная эксплуатация позволяет сохранить ресурс гидравлической системы на протяжении всего срока службы автомобиля.
Если возникают повторяющиеся неисправности, несмотря на качественный ремонт, стоит рассмотреть возможность модернизации системы, например, установку более мощного насоса или бака с увеличенной емкостью и улучшенным охлаждением. Однако основные требования к чистоте масла и герметичности контура остаются неизменными для любой конфигурации.
Проверка состояния шлангов и соединений
При диагностике и ремонте системы подъема кузова самосвала FAW важным этапом является проверка состояния шлангов и соединений. Эти элементы отвечают за передачу гидравлической жидкости, необходимой для работы подъемного механизма, и их исправность напрямую влияет на эффективность и безопасность эксплуатации автомобиля.
Первым шагом в проверке шлангов является визуальный осмотр. Необходимо обратить внимание на наличие видимых повреждений, таких как трещины, разрывы или износ. Шланги должны быть целыми, без коррозии и других дефектов. Если вы заметили какие-либо повреждения, рекомендуется заменить шланг на новый, так как даже небольшая трещина может привести к утечке гидравлической жидкости и, как следствие, к неисправности системы подъема кузова.
Далее следует проверить соединения шлангов. Убедитесь, что все фитинги и соединения надежно закреплены и не имеют утечек. Для этого можно использовать бумажное полотенце или тряпку, чтобы протереть соединения и затем наблюдать за возможными следами жидкости. Если вы заметили, что на соединениях появляется влага, это может свидетельствовать о необходимости подтяжки или замены уплотнительных колец.
Также стоит обратить внимание на состояние гидравлических цилиндров, к которым подводятся шланги. Проверьте, нет ли на них следов утечек, ржавчины или механических повреждений. Если цилиндры повреждены, это может привести к неэффективной работе системы подъема и требует немедленного ремонта или замены.
Не забывайте о том, что шланги и соединения должны соответствовать техническим требованиям, указанным в руководстве по эксплуатации самосвала FAW. Использование неподходящих или несертифицированных компонентов может привести к серьезным поломкам и аварийным ситуациям.
После завершения проверки и, при необходимости, замены шлангов и соединений, рекомендуется провести тестирование системы подъема кузова. Убедитесь, что механизм работает плавно и без посторонних звуков. Если вы заметили какие-либо аномалии, это может указывать на наличие других проблем в гидравлической системе, которые также требуют внимания.
Методы диагностики утечек в гидравлической системе
Диагностика утечек в гидравлической системе самосвала FAW является важным этапом, который позволяет не только выявить проблемы, но и предотвратить более серьезные повреждения. Утечки могут привести к снижению эффективности работы системы, а также к повреждению компонентов. Рассмотрим основные методы диагностики утечек в гидравлической системе.
1. Визуальный осмотр
Первым шагом в диагностике утечек является тщательный визуальный осмотр всех компонентов гидравлической системы. Необходимо обратить внимание на:
- шланги и трубопроводы на наличие трещин, повреждений или износа;
- соединения и фитинги на предмет подтеков;
- гидравлические цилиндры на наличие следов масла;
- резинки и уплотнители на предмет старения и деформации.
При обнаружении следов масла или других жидкостей необходимо отметить место утечки для дальнейшего ремонта.
2. Проверка давления в системе
Следующий метод диагностики включает в себя измерение давления в гидравлической системе. Для этого используется манометр, который подключается к специальным точкам на системе. Нормальное давление должно соответствовать значениям, указанным в технической документации. Если давление ниже нормы, это может указывать на наличие утечек или неисправности в насосе.
3. Использование мыльного раствора
Для более точного выявления утечек можно использовать мыльный раствор. Нанесите мыльный раствор на подозрительные места, такие как соединения и шланги. Если образуются пузырьки, это свидетельствует о наличии утечки. Этот метод позволяет быстро и эффективно обнаружить даже небольшие утечки.
4. Ультразвуковая диагностика
Современные технологии позволяют использовать ультразвуковые детекторы для выявления утечек. Ультразвук, возникающий при утечках, может быть зафиксирован специальным оборудованием, что позволяет точно определить место проблемы. Этот метод особенно полезен в труднодоступных местах, где визуальный осмотр затруднен.
5. Проверка уровня жидкости
Регулярная проверка уровня гидравлической жидкости также может помочь в диагностике утечек. Если уровень жидкости постоянно снижается, это может указывать на наличие утечек в системе. Важно не только следить за уровнем, но и проверять состояние самой жидкости на наличие загрязнений и посторонних частиц.
6. Тестирование под нагрузкой
Для окончательной проверки работоспособности гидравлической системы можно провести тестирование под нагрузкой. Это позволит выявить утечки, которые могут проявляться только при работе системы под нагрузкой. Важно следить за поведением системы и обращать внимание на любые изменения в работе.
Каждый из этих методов имеет свои преимущества и недостатки, и их использование в комплексе позволит более точно диагностировать утечки в гидравлической системе самосвала FAW. Правильная диагностика – это первый шаг к успешному ремонту и восстановлению работоспособности автомобиля.
Обслуживание и замена фильтров гидравлической системы
Гидравлическая система самосвала FAW играет ключевую роль в подъеме кузова и выполнении других функций, связанных с перемещением и выгрузкой грузов. Для обеспечения надежной работы этой системы необходимо регулярно проводить ее обслуживание, включая замену фильтров. В данной части статьи мы рассмотрим, как правильно обслуживать и заменять фильтры гидравлической системы, а также какие моменты следует учитывать для предотвращения возможных неисправностей.
Зачем нужно обслуживать фильтры?
Фильтры гидравлической системы предназначены для очистки масла от загрязнений, таких как металлические частицы, пыль и другие примеси. Загрязненное масло может привести к снижению эффективности работы системы, увеличению износа компонентов и, в конечном итоге, к серьезным поломкам. Регулярная замена фильтров помогает поддерживать чистоту масла и продлевает срок службы гидравлических компонентов.
Когда необходимо заменять фильтры?
Рекомендуется проводить замену фильтров в соответствии с графиком технического обслуживания, указанным в руководстве пользователя. Обычно это происходит каждые 500-1000 часов работы машины или раз в год, в зависимости от условий эксплуатации. Также следует обращать внимание на состояние фильтров: если они забиты или имеют видимые повреждения, их необходимо заменить немедленно.
Процесс замены фильтров
- Подготовка: Перед началом работы убедитесь, что самосвал находится на ровной поверхности, а двигатель выключен. Подождите, пока гидравлическая система остынет, чтобы избежать ожогов.
- Слив масла: Для замены фильтров необходимо слить часть гидравлического масла. Используйте специальный контейнер для сбора масла и следите за тем, чтобы не допустить загрязнения окружающей среды.
- Снятие старых фильтров: Найдите место расположения фильтров. Обычно они находятся в доступном месте, но могут потребоваться некоторые усилия для их снятия. Используйте подходящий инструмент, чтобы аккуратно открутить фильтры.
- Установка новых фильтров: Перед установкой новых фильтров проверьте их на наличие повреждений. Нанесите небольшое количество гидравлического масла на резьбу нового фильтра для обеспечения лучшего уплотнения. Установите фильтры на место и затяните их с необходимым усилием.
- Заполнение системы маслом: После установки фильтров залейте новое гидравлическое масло в систему. Убедитесь, что используете масло, рекомендованное производителем.
- Проверка работы системы: Запустите двигатель и дайте системе поработать несколько минут. Проверьте наличие утечек и убедитесь, что кузов поднимается и опускается без проблем.
Заключение
Обслуживание и замена фильтров гидравлической системы самосвала FAW — это важные процедуры, которые способствуют надежной и эффективной работе машины. Регулярное внимание к этому аспекту эксплуатации поможет избежать серьезных поломок и продлить срок службы оборудования. Не забывайте следовать рекомендациям производителя и обращать внимание на состояние фильтров в процессе эксплуатации.
Рекомендации по профилактическому обслуживанию самосвала FAW
Профилактическое обслуживание самосвала FAW является важным аспектом, который позволяет избежать серьезных поломок и продлить срок службы автомобиля. Регулярная диагностика и техническое обслуживание помогут поддерживать кузов в исправном состоянии и предотвратить возможные неисправности. Ниже представлены основные рекомендации по профилактическому обслуживанию самосвала FAW.
1. Регулярная проверка гидравлической системы
Гидравлическая система самосвала FAW отвечает за подъем и опускание кузова. Важно регулярно проверять уровень гидравлической жидкости, а также состояние шлангов и соединений на наличие утечек. Рекомендуется заменять гидравлическую жидкость согласно рекомендациям производителя, а также очищать фильтры, чтобы избежать загрязнения системы.
2. Осмотр механизма подъема кузова
Механизм подъема кузова включает в себя цилиндры, тросы и другие компоненты, которые могут изнашиваться со временем. Рекомендуется проводить визуальный осмотр этих элементов на предмет повреждений, коррозии и износа. При обнаружении дефектов необходимо немедленно заменить поврежденные детали, чтобы избежать более серьезных поломок.
3. Проверка состояния кузова
Кузов самосвала подвергается значительным нагрузкам, поэтому важно регулярно проверять его состояние. Обратите внимание на наличие трещин, вмятин и коррозии. Если кузов имеет повреждения, их следует устранить как можно скорее, чтобы предотвратить дальнейшее ухудшение состояния. Рекомендуется также проводить антикоррозийную обработку кузова, особенно в условиях повышенной влажности или при эксплуатации в сложных климатических условиях.
4. Обслуживание электрооборудования
Электрооборудование самосвала, включая системы управления подъемом кузова, также требует регулярного обслуживания. Проверьте состояние проводки, разъемов и предохранителей. Убедитесь, что все электрические соединения надежны и не имеют коррозии. При необходимости замените поврежденные элементы и проводку.
5. Регулярная диагностика и тестирование
Проведение регулярной диагностики позволяет выявить потенциальные проблемы на ранних стадиях. Используйте специализированное оборудование для тестирования гидравлической системы и механизма подъема кузова. Это поможет определить, работают ли все компоненты системы должным образом и нет ли скрытых неисправностей.
6. Составление графика обслуживания
Создание графика профилактического обслуживания поможет систематизировать все необходимые процедуры и не забыть о важных проверках. Включите в график регулярные осмотры, замены жидкостей, проверку состояния механических и электрических компонентов. Это позволит поддерживать самосвал FAW в отличном состоянии и минимизировать риск поломок.
Следуя данным рекомендациям по профилактическому обслуживанию, владельцы самосвалов FAW смогут значительно повысить надежность и долговечность своих автомобилей, а также обеспечить безопасность при их эксплуатации.
