В данной статье мы подробно рассмотрим методы диагностики замыкания банок аккумулятора, что является важным этапом в обслуживании и ремонте аккумуляторных батарей. Понимание признаков короткого замыкания и использование правильных инструментов, таких как мультиметр и нагрузочная вилка, помогут вам быстро и эффективно выявить неисправности. Это руководство станет полезным как для опытных автолюбителей, так и для новичков, стремящихся обеспечить надежную работу своего аккумулятора и избежать потенциальных проблем на дороге.
Визуальная инспекция и первичная оценка состояния
Первым шагом в диагностике всегда должен быть внимательный внешний осмотр корпуса и клеммных выводов. Визуальные признаки часто указывают на наличие внутренних неисправностей еще до подключения измерительных приборов. Важно обращать внимание на деформации, вздутия боковых стенок или крышки аккумулятора, которые могут свидетельствовать о перегреве или образовании газов в результате активного химического процесса.
Особое внимание стоит уделить состоянию электролита, если конструкция батареи позволяет его визуально оценить (например, прозрачный корпус или наличие заливных пробок). В норме жидкость должна быть прозрачной, возможно, с легким голубоватым оттенком. Если в одной из секций наблюдается помутнение или изменение цвета на темно-коричневый или бурый, это явный признак осыпания активной массы и потенциального замыкания пластин донным мостиком.

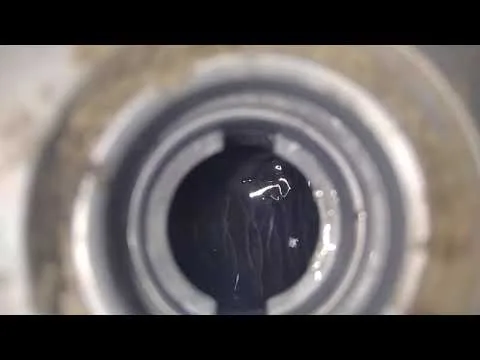

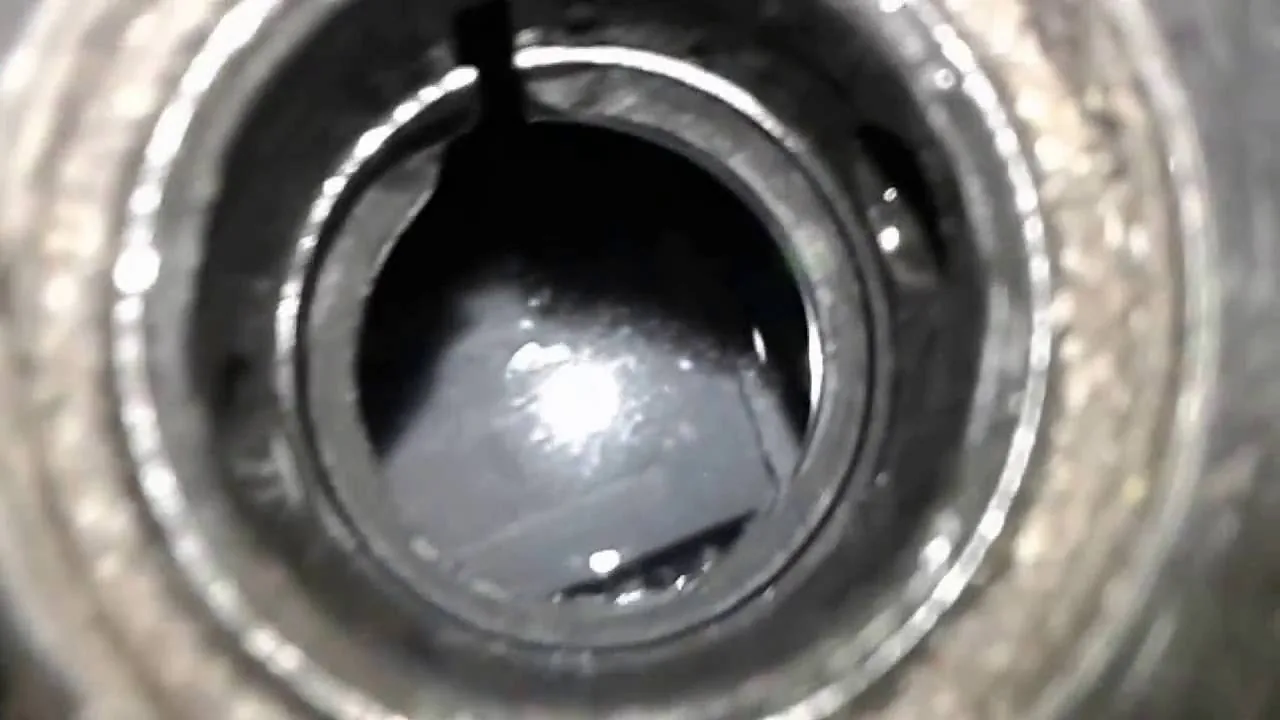

При открытии пробок (для обслуживаемых аккумуляторов) необходимо проверить уровень электролита. Кипение или активное «бульканье» в одной конкретной банке при подключении зарядного устройства, в то время как остальные секции остаются спокойными, является надежным признаком короткого замыкания. Также на поверхности крышки вокруг пробок может выступать электролит или появляться белесый налет окислов, что указывает на избыточное давление газов внутри корпуса.
Температура корпуса также является важным индикатором. Если после попытки запуска двигателя одна из банок значительно теплее остальных, это свидетельствует о протекании тока короткого замыкания через этот участок. Для проверки можно осторожно прикоснуться к боковой стенке рукой (соблюдая технику безопасности) или использовать пирометр для точного измерения.
Признаки КЗ в разных типах корпусов
Конструкция корпуса аккумулятора определяет доступные методы визуального контроля. В моделях с прозрачными или полупрозрачными стенками, например, в серии Ca/Ca, дефекты обычно заметны сразу. В полностью черных и непрозрачных корпусах, часто встречающихся у автомобилей КАМАЗ, полагаться на прозрачность нецелесообразно. Основным способом проверки становится осмотр через заливные отверстия.
| Тип корпуса | Методы визуального контроля | Ограничения |
|---|---|---|
| Прозрачный/Полупрозрачный | Оценка цвета электролита, уровня жидкости, целостности пластин | Может терять цвет со временем, требует дополнительного освещения |
| Непрозрачный (черный) | Проверка только через заливные отверстия | Невозможно оценить состояние боковых стенок пластин |
Интересные факты
Вот несколько интересных фактов о диагностике замыкания банок аккумулятора:
Методы термографии: Один из современных методов диагностики замыкания банок аккумулятора включает использование инфракрасной термографии. Этот метод позволяет визуализировать температурные изменения на поверхности аккумулятора, что может указывать на наличие короткого замыкания. При замыкании одной из банок температура в этом месте значительно повышается, что легко фиксируется с помощью термографической камеры.
Импедансный анализ: Диагностика замыкания может также проводиться с помощью методов импедансного анализа. Измеряя импеданс (сопротивление) каждой банки в аккумуляторе, можно выявить аномалии, указывающие на замыкание. Этот метод позволяет не только обнаружить проблему, но и оценить состояние всего аккумулятора.
Алгоритмы машинного обучения: В последние годы в диагностику аккумуляторов активно внедряются алгоритмы машинного обучения. Они могут анализировать данные о напряжении, токе и температуре, собранные в процессе эксплуатации, и предсказывать вероятность замыкания или других неисправностей. Такие алгоритмы способны выявлять паттерны, которые могут быть незаметны при традиционном анализе, что значительно повышает точность диагностики.
Диагностика мультиметром: измерение напряжения
Цифровой мультиметр часто используется для первоначальной оценки электрических характеристик аккумулятора. Однако для выявления короткого замыкания в одной из ячеек недостаточно измерить общее напряжение на клеммах. Исправные элементы могут компенсировать снижение напряжения неисправной ячейки, поэтому диагностика должна быть более тщательной.
Сначала измерьте общее напряжение на выводах полностью заряженного аккумулятора. Для 12-вольтовой батареи нормальные значения находятся в диапазоне от 12,6 до 12,9 Вольт. Если мультиметр показывает около 10,5–11 Вольт, это может указывать на замыкание одной из ячеек, так как каждая ячейка выдает примерно 2,1–2,2 Вольта. Падение напряжения на 2 Вольта — это первый тревожный сигнал.

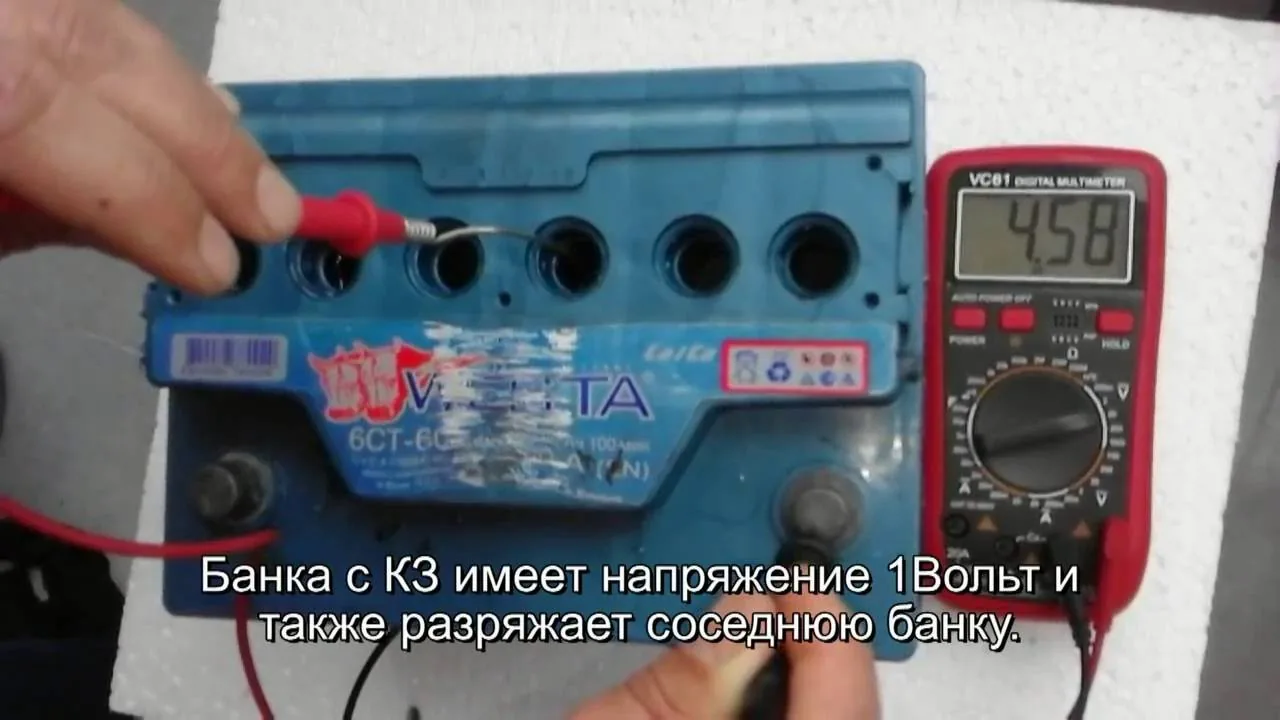

Более надежный способ — измерить напряжение на каждой ячейке отдельно. Один щуп мультиметра подключите к общей свинцовой перемычке между ячейками (если она доступна через отверстия в крышке), а второй — к выводной клемме или соседней перемычке. Разница в показаниях между исправной и неисправной ячейкой будет значительной: при коротком замыкании напряжение в ячейке будет близко к нулю или значительно ниже номинального значения.
Важно проводить измерения в состоянии покоя, то есть после снятия нагрузки с аккумулятора или завершения зарядки минимум на 2–3 часа. В противном случае поверхностный заряд может исказить результаты, и неисправность останется незамеченной. Если мультиметр показывает «плавающие» значения или резкие колебания при легком покачивании батареи, это также может указывать на нестабильный контакт из-за осыпавшейся активной массы.
Анализ динамики напряжения под нагрузкой
Статическое измерение не всегда дает полное представление о состоянии аккумулятора. Более точным методом является анализ поведения напряжения при подключении нагрузки. Для этого можно использовать мощную лампу или стартер. Когда нагрузка подключается к исправному аккумулятору, напряжение падает, но остается в пределах 10–11 Вольт и быстро восстанавливается после отключения нагрузки.
При коротком замыкании в батарее напряжение под нагрузкой может упасть до 5–7 Вольт, что не позволит запустить стартер. Характерной чертой короткого замыкания является неспособность напряжения восстанавливаться после снятия нагрузки — оно остается низким, так как энергия не накапливается, а мгновенно расходуется на внутреннее сопротивление.
Проверка нагрузочной вилкой и плотность электролита
Нагрузочная вилка — это специализированный инструмент, который имитирует работу стартера и позволяет оценить состояние аккумулятора при реальном потреблении тока. Для грузовых аккумуляторов с емкостью от 190 Ач необходимы мощные вилки, способные генерировать ток нагрузки в диапазоне 300–500 Ампер, что значительно превышает характеристики легковых моделей.
Процедура проверки заключается в кратковременном (от 5 до 10 секунд) подключении нагрузки к клеммам аккумулятора. В этот момент вольтметр вилки отображает текущее напряжение. Если в одной из банок происходит короткое замыкание, напряжение на всей батарее или на конкретной секции (если есть отдельный вывод) упадет почти до нуля. Исправный аккумулятор должен поддерживать напряжение выше 9–10 Вольт под нагрузкой.
Вторым важным параметром является плотность электролита. Для полностью заряженного аккумулятора в умеренном климате она должна составлять 1,27–1,28 г/см³. При коротком замыкании в пластинах плотность в дефектной банке всегда будет ниже, чем в остальных. Это связано с тем, что короткое замыкание вызывает постоянный разряд этой ячейки, и электролит не может достичь необходимой концентрации кислоты.
Если после полной зарядки в одной банке плотность остается на уровне 1,10–1,15 г/см³, а в других составляет 1,27 г/см³, то такая банка считается короткозамкнутой. Попытки повысить плотность кипячением или длительной зарядкой в домашних условиях обычно не приносят результатов, так как причина заключается в физическом разрушении пластин.
| Параметр | Норма | Признак КЗ |
|---|---|---|
| Напряжение без нагрузки | 12,6 – 12,9 В | 10,5 – 11,0 В (резкое падение) |
| Плотность электролита | 1,27 г/см³ | Ниже 1,20 г/см³ в одной банке |
| Напряжение под нагрузкой | Не ниже 10 В | Резкое снижение до 0–5 В |
Сравнение методов диагностики
Каждый метод имеет свои сильные и слабые стороны. Мультиметр доступен и может использоваться любым желающим, но предоставляет лишь косвенные показатели. Нагрузочная вилка дает более точные результаты, однако для ее использования нужно специальное оборудование. Ареометр, предназначенный для измерения плотности, предлагает наиболее надежные данные о химическом состоянии, но требует отбора проб электролита.
Восстановление и устранение неисправностей
Вопрос восстановления аккумуляторов с коротким замыканием вызывает много споров. Если замыкание произошло из-за осыпания активной массы и образования «мостика» на дне ячейки, восстановить аккумулятор практически невозможно без вскрытия. Современные аккумуляторы, особенно необслуживаемые модели, не предназначены для разборки и ремонта.
Существует метод «выжигания» замыкания, который могут использовать только опытные специалисты. Суть метода заключается в подаче на клеммы аккумулятора очень высокого тока (до 1000 Ампер) в виде кратковременных импульсов. Ток, проходя через тонкий мостик замыкания, расплавляет его, устраняя контакт. Однако этот метод опасен и может привести к взрыву паров водорода внутри батареи.
Если короткое замыкание произошло из-за деформации пластин или их физического соприкосновения, никакие методы зарядки не будут эффективны. В таком случае единственным решением остается замена аккумуляторной батареи. Попытки залить дистиллированную воду или специальные добавки («стоп-трещина») дают лишь временный эффект и часто приводят к быстрому выходу АКБ из строя.
Для грузовых аккумуляторов КАМАЗ, которые эксплуатируются в сложных условиях, наиболее разумным решением при обнаружении короткого замыкания является замена. Использование батареи с одной короткозамкнутой ячейкой приводит к перезаряду остальных исправных ячеек, что вызывает их ускоренное старение, выкипание электролита и разрушение.
Типичные ошибки при диагностике
При самостоятельной проверке аккумуляторов часто возникают ошибки, которые могут привести к неправильным выводам или повреждению оборудования. Важно избегать распространенных заблуждений, чтобы не тратить время и ресурсы напрасно.
- Измерение напряжения сразу после зарядки. Многие начинают диагностику сразу после отключения от зарядного устройства. В этот момент на пластинах сохраняется поверхностный заряд, который может показывать 13–14 Вольт даже на неисправной батарее. Правильно: дайте аккумулятору отстояться минимум 4–6 часов.
- Игнорирование температуры электролита. Плотность электролита зависит от температуры. Измерение ареометром без учета температурной коррекции может привести к неверным результатам. Правильно: вносите поправку +0,001 г/см³ на каждый градус отклонения от +25°C.
- Использование слабой нагрузочной вилки. Применение вилки для легковых автомобилей (100 А) на грузовом аккумуляторе (190–225 Ач) не создаст достаточной нагрузки для выявления реального состояния батареи.
Использование термографического анализа
Термографический анализ является одним из наиболее эффективных методов диагностики замыкания банок аккумуляторов. Этот метод основан на измерении температуры поверхности аккумулятора в процессе его работы. При наличии замыкания в банках аккумулятора происходит выделение тепла, что приводит к повышению температуры в области поврежденной банки. Таким образом, термографический анализ позволяет не только выявить наличие проблемы, но и локализовать ее.
Для проведения термографического анализа используются инфракрасные термометры или тепловизоры. Эти устройства способны фиксировать изменения температуры с высокой точностью и в реальном времени. Важно отметить, что термографический анализ можно проводить как в процессе эксплуатации аккумулятора, так и в условиях лаборатории.
Процесс термографического анализа включает несколько этапов:
- Подготовка оборудования: Перед началом анализа необходимо убедиться в исправности термометра или тепловизора. Также важно откалибровать устройство, чтобы избежать погрешностей в измерениях.
- Сбор данных: Устройство фиксирует температуру поверхности аккумулятора в различных точках. Рекомендуется проводить измерения в несколько этапов, чтобы получить полную картину температурного распределения.
- Анализ полученных данных: На основе собранных данных строится тепловая карта, которая позволяет визуально оценить температурные аномалии. Повышенная температура в определенных зонах может указывать на наличие замыкания или других проблем.
- Интерпретация результатов: На этом этапе важно правильно интерпретировать полученные данные. Например, если температура в одной из банок значительно выше, чем в остальных, это может свидетельствовать о коротком замыкании или о внутреннем сопротивлении, которое требует дальнейшего анализа.
Термографический анализ имеет ряд преимуществ. Во-первых, он не требует разборки аккумулятора, что позволяет сократить время диагностики. Во-вторых, этот метод является неинвазивным, что снижает риск повреждения оборудования. В-третьих, термографический анализ позволяет проводить мониторинг состояния аккумулятора в динамике, что особенно важно для предотвращения аварийных ситуаций.
Однако стоит отметить, что термографический анализ не является универсальным методом. Он может быть менее эффективным в условиях низких температур или при наличии внешних факторов, таких как высокая влажность. Поэтому для более точной диагностики рекомендуется комбинировать термографический анализ с другими методами, такими как электрические измерения и визуальный осмотр.
Методы термографической диагностики
Термографическая диагностика является одним из наиболее эффективных методов выявления замыкания в банках аккумуляторов. Этот метод основан на использовании инфракрасной термографии, которая позволяет визуализировать распределение температуры на поверхности аккумулятора. При замыкании отдельных элементов или банок аккумулятора возникает локальное нагревание, которое можно обнаружить с помощью термографической камеры.
Основные этапы термографической диагностики включают:
- Подготовка оборудования: Для термографической диагностики необходимо использовать инфракрасную камеру, способную фиксировать температурные изменения с высокой точностью. Важно, чтобы камера имела достаточное разрешение и чувствительность для выявления небольших температурных отклонений.
- Подготовка объекта диагностики: Перед началом диагностики аккумулятор должен быть в рабочем состоянии и подвергаться нагрузке, чтобы обеспечить реальное тепловое распределение. Это позволит более точно выявить проблемные зоны.
- Съемка и анализ: После подготовки оборудования и объекта диагностики производится съемка. Инфракрасная камера фиксирует тепловое излучение, и полученные изображения анализируются с использованием специализированного программного обеспечения. На изображениях можно увидеть участки с повышенной температурой, что указывает на возможное замыкание.
- Интерпретация результатов: Важно правильно интерпретировать полученные данные. Повышенная температура может быть вызвана не только замыканием, но и другими факторами, такими как перегрузка или неисправность системы охлаждения. Поэтому необходимо учитывать все возможные причины.
Термографическая диагностика имеет ряд преимуществ:
- Неинвазивность: метод не требует разборки аккумулятора, что позволяет избежать повреждений.
- Быстрота: диагностика занимает минимальное количество времени, что особенно важно для промышленных объектов.
- Высокая точность: возможность выявления даже незначительных отклонений в температуре.
Однако у термографической диагностики есть и ограничения. Например, она не может выявить замыкания, которые происходят внутри банки, где температура не изменяется существенно. Поэтому рекомендуется использовать термографию в сочетании с другими методами диагностики, такими как электрические измерения и визуальный осмотр.
В заключение, термографическая диагностика является мощным инструментом для выявления замыканий в банках аккумуляторов. Правильное применение этого метода в сочетании с другими диагностическими подходами позволяет значительно повысить надежность и безопасность аккумуляторных систем.
Электрохимические методы диагностики
Электрохимические методы диагностики замыкания банок аккумулятора представляют собой один из наиболее эффективных способов выявления неисправностей, связанных с внутренними короткими замыканиями. Эти методы основаны на анализе электрохимических процессов, происходящих в аккумуляторе, и позволяют получить информацию о состоянии отдельных элементов и всей батареи в целом.
Одним из основных подходов является использование импедансного спектроскопического анализа. Этот метод позволяет исследовать реакцию аккумулятора на переменный ток различной частоты. При этом можно определить не только общее состояние аккумулятора, но и выявить локализованные проблемы, такие как замыкания между банками. Измеряя импеданс, можно получить данные о внутреннем сопротивлении, которое изменяется при наличии короткого замыкания. Например, резкое снижение импеданса может указывать на наличие дефекта.
Другим важным методом является потенциометрия, которая позволяет измерять электрический потенциал на поверхности электродов. При наличии замыкания в банке аккумулятора, потенциал может изменяться, что также указывает на наличие проблемы. Этот метод требует высокой точности и калибровки оборудования, но может предоставить ценную информацию о состоянии электродов и электролита.
Кроме того, широко используется метод циклической вольтамперометрии, который позволяет исследовать электрохимические реакции, происходящие в аккумуляторе, при изменении напряжения. Этот метод позволяет выявить изменения в характеристиках аккумулятора, которые могут быть вызваны замыканием. Например, при наличии короткого замыкания можно наблюдать аномальные пики в вольтамперной характеристике, что указывает на изменение реакций на электродах.
Также стоит упомянуть о методах, основанных на анализе газов, выделяющихся при разложении электролита. При наличии короткого замыкания в аккумуляторе может происходить повышенное выделение газов, таких как водород и кислород. Измерение концентрации этих газов может служить индикатором состояния аккумулятора и наличия неисправностей.
Важно отметить, что для успешного применения электрохимических методов диагностики необходимо учитывать множество факторов, таких как температура, состояние электролита и механические повреждения. Поэтому комплексный подход, включающий несколько методов диагностики, позволяет достичь наилучших результатов и точно определить наличие замыкания в банках аккумулятора.
Анализ импеданса аккумулятора
Анализ импеданса аккумулятора является одним из наиболее эффективных методов диагностики состояния аккумуляторных батарей, включая выявление замыкания банок. Этот метод основывается на измерении сопротивления, которое аккумулятор оказывает при прохождении переменного тока. Изменения в импедансе могут указывать на различные проблемы, включая внутренние короткие замыкания, деградацию активных материалов и другие неисправности.
Импеданс аккумулятора можно измерить с помощью специализированных приборов, таких как импедансные анализаторы или мультиметры с функцией измерения импеданса. Процесс измерения включает в себя следующие этапы:
- Подготовка аккумулятора: Перед началом измерений аккумулятор должен быть полностью заряжен и находиться в стабильном состоянии. Рекомендуется оставить его на несколько часов после зарядки для достижения равновесия.
- Подключение измерительного устройства: Измеритель импеданса подключается к клеммам аккумулятора. Важно следить за правильной полярностью подключения, чтобы избежать повреждения оборудования.
- Проведение измерений: Прибор подает переменный ток на аккумулятор и измеряет реакцию в виде импеданса. Обычно измерения проводятся на различных частотах, что позволяет получить более полное представление о состоянии батареи.
- Анализ полученных данных: Результаты измерений интерпретируются с использованием специальных программ или таблиц, которые позволяют определить, находится ли аккумулятор в нормальном состоянии или требует замены.
Импеданс аккумулятора может изменяться в зависимости от его состояния. Например, увеличение импеданса может указывать на наличие коррозии на электродах, деградацию активных материалов или, что наиболее критично, на замыкание банок. В случае замыкания, импеданс может резко снижаться, что также может привести к перегреву и другим опасным последствиям.
Важно отметить, что анализ импеданса не является единственным методом диагностики. Он часто используется в сочетании с другими методами, такими как тестирование напряжения, измерение температуры и визуальный осмотр. Комплексный подход позволяет более точно оценить состояние аккумулятора и выявить возможные проблемы на ранней стадии.
В заключение, анализ импеданса аккумулятора представляет собой мощный инструмент для диагностики состояния батарей. Правильное применение этого метода может существенно повысить надежность и безопасность эксплуатации аккумуляторных систем, а также продлить срок службы аккумуляторов.
