В данной статье мы рассмотрим, как правильно рассчитать объем топливного бака грузовика, используя различные методы и формулы. Знание точного объема бака имеет ключевое значение для эффективного планирования маршрутов, управления расходами топлива и обеспечения бесперебойной работы транспортного средства. Мы подробно разберем геометрические методы, использование таблиц, а также учтем корректировки на температуру и тип топлива, что поможет вам получить максимально точные результаты и оптимизировать эксплуатацию вашего грузовика.
Геометрические методы расчета для стандартных емкостей

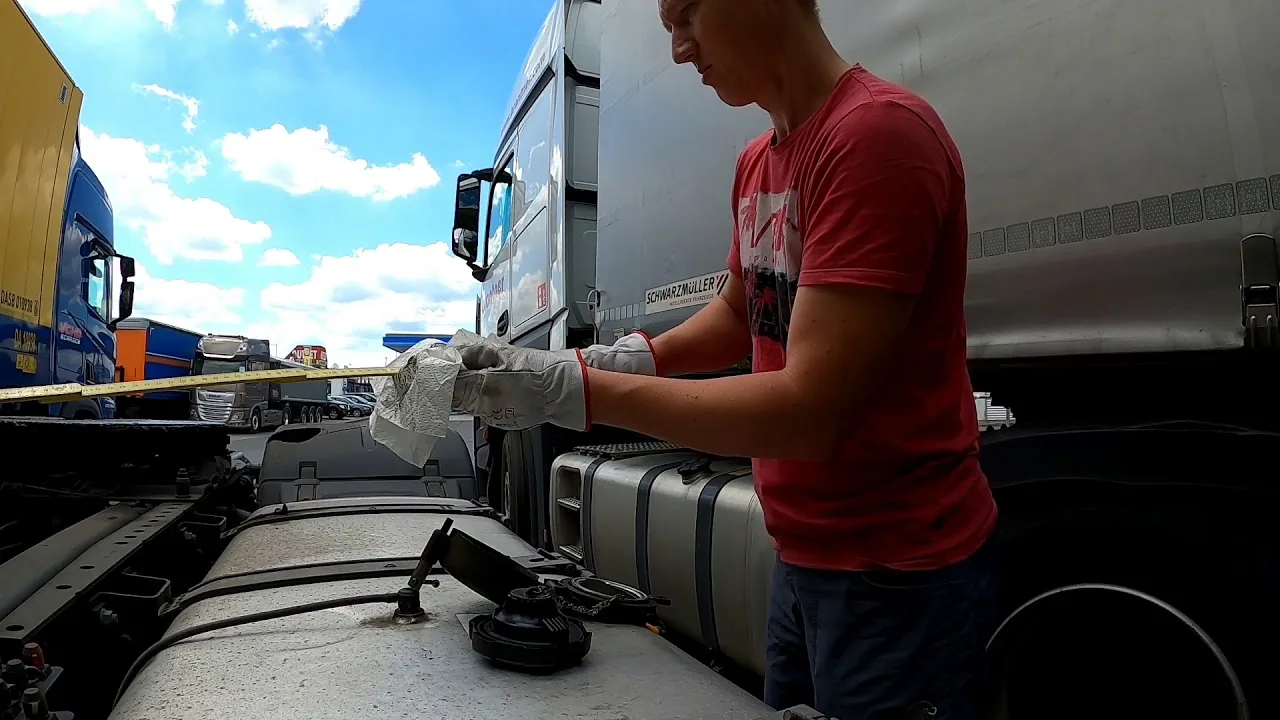

Наиболее распространённые топливные баки на грузовиках КАМАЗ представляют собой цилиндрические емкости, которые устанавливаются горизонтально под кабиной или позади неё. Для первоначальной оценки объема, если бак пуст и доступен для измерений, используется стандартная формула для вычисления объема цилиндра. Для этого необходимо знать внутренний диаметр и длину цилиндрической части. Точность данного метода зависит от аккуратности снятия размеров и учёта толщины стенок, которая может варьироваться от 3 до 5 мм в зависимости от конкретной модели бака.
Если бак имеет форму идеального цилиндра, объем рассчитывается по формуле V = π × R² × L, где R — радиус внутреннего сечения, а L — длина цилиндрической части. Однако на практике торцы баков часто имеют форму сферических сегментов или усечённых конусов, что требует более сложных вычислений или разбиения фигуры на простые геометрические формы. Для упрощения задачи можно измерить длину окружности бака с помощью рулетки и вычислить радиус, разделив длину окружности на удвоенное значение числа Пи.
Расчет для баков КАМАЗ-5320 и аналогов
Рассмотрим пример расчета для стандартного топливного бака грузовика с внутренними размерами 700 мм в длину и 400 мм в диаметре. Переведя эти значения в дециметры (1 дм³ = 1 л), получаем радиус 2 дм и длину 7 дм. Подставив данные в формулу, находим объем около 88 литров, что соответствует малым бакам. Однако стоит отметить, что баки КАМАЗ часто имеют более сложную конструкцию или увеличенные размеры.
Важно помнить, что полезный объем всегда меньше геометрического из-за мертвого объема в нижней части, где невозможно забор топлива, а также в области горловины. При расчете полной вместимости необходимо учитывать внутренние конструктивные элементы, такие как отбойники или перегородки, которые уменьшают доступное пространство. Для баков нестандартной формы, например, D-образных, расчет выполняется как объем цилиндра за вычетом объема сегмента, отсекаемого плоскостью.

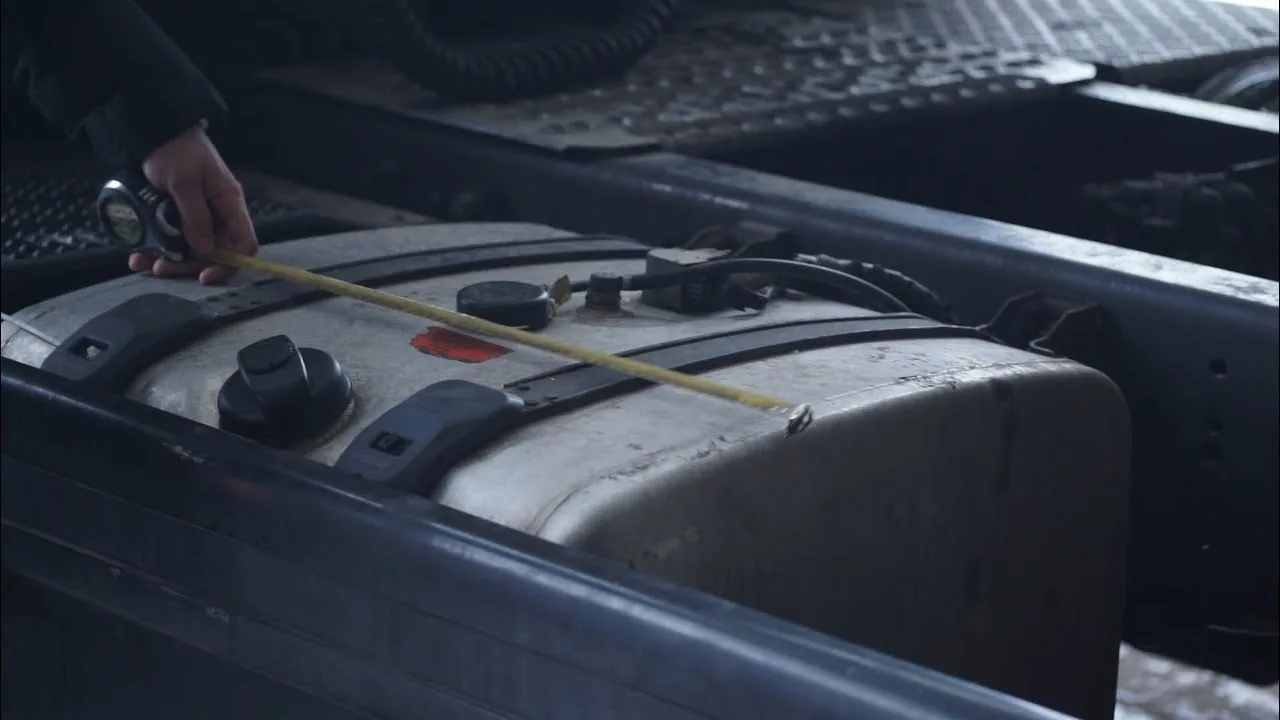

При использовании геометрического метода крайне важно опираться на внутренние размеры, а не на внешние габариты. Ошибка всего в 1 см в диаметре большого бака может привести к значительной погрешности в итоговом объеме. Если точные внутренние размеры недоступны, рекомендуется обратиться к табличным данным производителя или использовать эмпирический метод измерения.
| Метод расчета объема | Формула | Примечания |
|---|---|---|
| Прямоугольный бак | V = L × W × H | L - длина, W - ширина, H - высота |
| Цилиндрический бак | V = π × r² × h | r - радиус, h - высота, π ≈ 3.14 |
| Конусообразный бак | V = (1/3) × π × r² × h | r - радиус основания, h - высота |
Интересные факты
Вот несколько интересных фактов, связанных с расчетом объема топливного бака грузовика:
Форма бака и объем: Объем топливного бака грузовика может значительно варьироваться в зависимости от его формы. Наиболее распространенные формы — цилиндрическая и прямоугольная. Для цилиндрических баков используется формула V = πr²h, где V — объем, r — радиус, а h — высота. Для прямоугольных баков объем рассчитывается по формуле V = lwh, где l — длина, w — ширина и h — высота. Это различие в формулах подчеркивает важность учета геометрии бака при проектировании.
Учет температуры: Объем топлива в баке может изменяться в зависимости от температуры. При нагревании топливо расширяется, что может привести к переполнению бака. Поэтому при расчете объема важно учитывать температурные коэффициенты расширения для различных видов топлива, чтобы избежать потенциальных проблем с безопасностью и эффективностью.
Эффективность расхода топлива: Знание объема топливного бака помогает не только в планировании дальности поездки, но и в оптимизации расхода топлива. Например, грузовики с большими баками могут быть менее эффективными из-за увеличенной массы, что может привести к большему расходу топлива. Поэтому расчет объема бака должен быть сбалансирован с учетом грузоподъемности и экономии топлива.
Эмпирический метод замера с использованием мерной емкости
Наиболее точным методом определения объема и создания калибровочной таблицы является контрольный залив. Этот способ учитывает все геометрические особенности, деформации корпуса и фактический полезный объем, который может использоваться двигателем. Для этого метода необходима мерная емкость с известным объемом (например, канистра на 10 или 20 литров) и полное опустошение бака перед началом работы.
Суть метода заключается в последовательном заполнении бака топливом из мерной емкости с фиксацией показаний датчика уровня или измерением высоты жидкости после каждой порции. Процесс начинается с полностью пустого бака (предварительно необходимо слить остатки или использовать топливо до остановки двигателя). Затем заливаются точно отмеренные порции, фиксируя высоту столба жидкости или показания вольтметра/омметра датчика. Это позволяет создать точную калибровочную таблицу, учитывающую неравномерное расширение бака в различных его частях.
Построение тарировочной таблицы
Для достижения высокой точности калибровки необходимо заливать топливо небольшими порциями, особенно в верхней и нижней частях бака, где уровень изменяется быстрее из-за особенностей геометрии. В средней, цилиндрической части бака изменения уровня происходят более равномерно. Результаты фиксируются в таблице, где одна колонка содержит объем залитого топлива, а другая — показания датчика или высоту уровня.
Этот процесс требует времени, но позволяет откалибровать систему мониторинга транспорта (ГЛОНАСС/GPS) с минимальными ошибками. Если бак имеет сложную форму, например, сужается к горловине, в верхней части рекомендуется уменьшить шаг замера до 5 литров для повышения точности. В нижней части, где часто располагается воронка забора, также необходима более детальная проработка, так как объем изменяется нелинейно.
Собранные данные помогают выявить нелинейность работы штатного поплавка, который часто дает неверные показания в крайних положениях. На основе этой таблицы можно настроить коэффициенты в трекере или откорректировать визуальную шкалу на приборной панели, если это предусмотрено конструкцией. Точность данного метода достигает 98-99%, что значительно превышает теоретические расчеты.
Расчет объема по остатку с использованием линейки
В условиях эксплуатации, когда невозможно полностью опустошить и заново заполнить бак, применяется метод определения остатка по измерительной линейке (щупу). Для этого нужна готовая таблица тарировки или знание геометрии бака, чтобы переводить высоту столба жидкости в литры. Измерения следует проводить при установленном лючке, чтобы уровень топлива соответствовал рабочему состоянию системы.
Если бак цилиндрической формы и расположен горизонтально, зависимость объема от высоты уровня не линейна. При заполнении на 10% высоты фактический объем будет значительно меньше 10% от общего объема, так как площадь сечения сегмента круга в нижней части мала. Аналогичная ситуация наблюдается и в верхней части бака. Линейная зависимость наблюдается только в средней части, когда уровень топлива находится в пределах диаметра центральной цилиндрической секции.
| Тип бака | Формула пересчета (упрощенная) | Погрешность |
|---|---|---|
| Цилиндрический | V = L × (R² × arccos((R-h)/R) - (R-h) × √(2Rh - h²)) | Низкая (при точных измерениях) |
| Прямоугольный | V = Длина × Ширина × Высота уровня | Минимальная |
Использование формулы сегмента круга
Объем жидкости в горизонтальном цилиндрическом резервуаре определяется как произведение длины резервуара на площадь сегмента круга, образованного уровнем топлива. Площадь сегмента зависит от радиуса резервуара и высоты уровня жидкости. Поскольку формула включает тригонометрические функции (арккосинус), водителям удобнее использовать готовые таблицы или мобильные приложения-калькуляторы для быстрого расчета.
Рассмотрим пример: необходимо определить объем при высоте уровня 15 см в резервуаре с радиусом 25 см и длиной 80 см. Сначала рассчитывается площадь сегмента по соответствующей формуле, затем полученное значение умножается на длину.
При использовании линейки важно опускать её до упора в самую нижнюю точку резервуара, где находится приямок или воронка забора. Если конструкция резервуара предполагает смещенный заборник, «нулевой» уровень может находиться выше дна, что следует учитывать при расчетах, вычитая высоту неприкосновенного запаса.
Корректировка объема с учетом температуры и типа топлива
Физический объем топливного бака остается неизменным (если не учитывать тепловое расширение материала), однако количество топлива, которое можно в него залить, и его энергетическая ценность зависят от температуры. Топливо имеет высокий коэффициент температурного расширения, поэтому объем дизельного топлива увеличивается при нагревании, хотя его масса остается прежней. Это особенно важно при приемке топлива по объему в теплую погоду.
Плотность дизельного топлива изменяется в зависимости от температуры: при повышении температуры плотность снижается, и в тот же физический объем бака помещается меньше килограммов топлива. Это может повлиять на запас хода. Стандартной температурой для пересчета считается +20°C. Если заправка происходила в холодную или жаркую погоду, фактический остаток пробега может отличаться от расчетного, если система мониторинга не учитывает температурные изменения.
Влияние плотности на расчеты
Разные типы дизельного топлива (летнее, зимнее, арктическое) имеют различную плотность. Зимнее топливо обладает меньшей плотностью, что означает, что его масса при одинаковом объеме в баке ниже, чем у летнего топлива. При расчете запаса хода в километрах важно учитывать этот фактор, так как расход топлива двигателя обычно измеряется в литрах, а энергоемкость зависит от массы сгоревшего топлива.
Для точных финансовых расчетов и отчетности по расходу топлива на крупных автотранспортных предприятиях применяется пересчет объема к стандартной температуре (20°C) с использованием таблиц температурного расширения нефтепродуктов. Это позволяет исключить сезонные колебания в статистике расхода и выявить реальные случаи хищения или перерасхода, не связанные с физическими процессами.
⚠️ Обратите внимание: При резком изменении температуры окружающей среды (например, во время ночной стоянки) уровень топлива в баке может визуально измениться из-за сжатия или расширения жидкости, хотя фактическое количество останется прежним.
Типичные ошибки при определении вместимости
При попытке определить или проверить объем топливного бака пользователи часто совершают ошибки, которые могут свести на нет все усилия. Осознание этих ошибок помогает избежать неверных выводов о неисправностях бака или его датчиков. Внимание к деталям и строгое соблюдение методики измерений — залог успешного результата.
- Игнорирование наклона поверхности — если автомобиль стоит на наклонной поверхности даже в несколько градусов, уровень топлива будет искажен. Замеры с помощью линейки окажутся неверными, особенно в больших баках, где даже 1 см уровня соответствует нескольким литрам.
- Использование внешних размеров — расчет объема по наружному диаметру бака без учета толщины стенок приводит к завышению результата на 10-15%, что критично для точной калибровки.
- Неучет конструктивных особенностей — попытка рассчитать объем, исходя из идеального цилиндра, без учета выштамповок, усилителей, внутренних перегородок и формы торцов приводит к значительным погрешностям.
- Измерение сразу после заправки — попытка определить уровень топлива сразу после активной езды или заправки не позволяет топливу успокоиться. Наличие пены и волн на поверхности искажает показания щупа.
Распространенной ошибкой является игнорирование состояния самого бака. В старых грузовиках КАМАЗ на дне может скапливаться слой парафина, воды и шлама толщиной в несколько сантиметров. Если расчет производится, исходя из полной высоты бака, этот слой будет ошибочно принят за полезный объем топлива, что приведет к ошибкам в планировании.
Также стоит обратить внимание на ошибку округления. При использовании сложных формул с тригонометрическими функциями важно сохранять достаточную точность на промежуточных этапах вычислений. Округление радиуса или длины до целых сантиметров на этапе ввода данных может привести к итоговой погрешности в десятки литров для баков объемом более 500 литров.
Практические рекомендации по обслуживанию топливной системы
Знание точного объема топливного бака и умение его измерять — важные аспекты эффективного топливоснабжения грузовиков. Регулярная проверка фактического уровня топлива по сравнению с показаниями приборов позволяет своевременно выявлять проблемы с топливозаборником или завоздушиванием системы. Профилактика важнее ремонта, поэтому визуальный контроль и сверка с расчетными данными должны стать неотъемлемой частью работы.
Если в процессе калибровки или расчетов обнаруживается, что реальный объем значительно меньше паспортного, необходимо проверить внутреннее состояние бака. Возможно, корпус деформировался из-за механического воздействия или давления, либо внутри образовались крупные отложения, уменьшающие полезный объем. В таких случаях геометрические расчеты могут оказаться неэффективными, и только эмпирический метод даст полное представление о состоянии.
Владельцам автопарков рекомендуется разработать единый стандарт калибровки для всех типов баков, используемых в технике. Это позволит унифицировать данные в системе мониторинга и упростит работу диспетчеров и бухгалтеров. Регулярная перепроверка объемов (раз в год или после ремонта бака) обеспечит актуальность информации.
В заключение отметим, что ни один метод не является абсолютно идеальным без другого. Геометрический расчет подходит для первичной оценки и проектирования, но для эксплуатационных нужд и калибровки датчиков уровня незаменим метод контрольного залива. Сочетание этих подходов, учет температурных расширений и внимательное отношение к деталям измерений позволяют достичь максимальной точности в учете топлива, что напрямую влияет на экономическую эффективность работы грузового транспорта.
Своевременное выявление расхождений между расчетным и фактическим объемом помогает не только оптимизировать логистику, но и продлить срок службы топливной системы, своевременно обнаруживая загрязнения или неисправности элементов бака. Компетентный подход к этому вопросу оправдывает себя снижением эксплуатационных расходов и повышением прозрачности работы автопарка.
Методы компьютерного моделирования для расчета объема
Современные технологии позволяют значительно упростить процесс расчета объема топливного бака грузовика с помощью компьютерного моделирования. Этот подход обеспечивает высокую точность и позволяет учитывать множество факторов, которые могут повлиять на итоговый результат. Рассмотрим основные методы, используемые в компьютерном моделировании для расчета объема топливных баков.
1. 3D-моделирование
Одним из самых распространенных методов является создание трехмерной модели топливного бака с использованием CAD-систем (Computer-Aided Design). Такие программы, как SolidWorks, AutoCAD или CATIA, позволяют инженерам создавать точные модели, которые могут быть использованы для анализа геометрии и объема. В процессе моделирования учитываются все параметры, включая форму, размеры и материалы, что позволяет получить максимально точные данные о объеме.
2. Метод конечных элементов (МКЭ)
Метод конечных элементов (МКЭ) применяется для анализа механических свойств конструкции топливного бака. С помощью этого метода можно не только рассчитать объем, но и оценить прочность и устойчивость бака к различным нагрузкам. МКЭ позволяет разбить сложную геометрию на более простые элементы, что значительно упрощает вычисления и повышает точность результатов.
3. Симуляция потока жидкости
Для более глубокого анализа работы топливного бака можно использовать программное обеспечение для симуляции потока жидкости. Эти программы моделируют поведение топлива внутри бака, учитывая такие факторы, как давление, температура и вязкость. Это позволяет не только рассчитать объем, но и понять, как различные условия эксплуатации могут повлиять на эффективность работы системы.
4. Использование специализированного программного обеспечения
Существуют также специализированные программы, разработанные именно для расчета объемов топливных баков. Эти инструменты часто включают в себя библиотеки стандартных форм и размеров, что позволяет быстро и точно выполнять расчеты. Программы могут автоматически генерировать отчеты и визуализировать результаты, что делает процесс более удобным для инженеров.
5. Виртуальная реальность и дополненная реальность
С развитием технологий виртуальной и дополненной реальности, инженеры могут визуализировать топливные баки в 3D-пространстве, что позволяет лучше понять их конструкцию и объем. Эти технологии помогают в обучении и презентации проектов, а также могут быть использованы для тестирования различных сценариев эксплуатации.
Таким образом, компьютерное моделирование предоставляет множество методов для точного расчета объема топливного бака грузовика. Использование этих технологий позволяет не только повысить точность расчетов, но и оптимизировать процесс проектирования, что в конечном итоге приводит к созданию более эффективных и надежных систем хранения топлива.
Использование CAD-систем для проектирования баков
Современные технологии проектирования значительно упростили процесс разработки топливных баков для грузовиков. Одним из наиболее эффективных инструментов в этом процессе являются CAD-системы (Computer-Aided Design), которые позволяют инженерам и конструкторам создавать точные трехмерные модели баков, а также проводить их анализ и оптимизацию.
CAD-системы предоставляют множество возможностей для проектирования, включая создание сложных геометрических форм, которые могут быть трудными для ручного проектирования. Это особенно важно для топливных баков, которые должны соответствовать строгим требованиям по безопасности, прочности и эффективности использования пространства. С помощью CAD можно легко изменять размеры и форму бака, что позволяет быстро адаптироваться к изменяющимся требованиям и условиям эксплуатации.
Одним из ключевых преимуществ использования CAD-систем является возможность проведения симуляций и анализа. Инженеры могут использовать встроенные инструменты для выполнения структурного анализа, который помогает определить, как бак будет вести себя под воздействием различных нагрузок, таких как вибрации, удары и изменения температуры. Это позволяет заранее выявить потенциальные проблемы и внести необходимые изменения в конструкцию, что значительно снижает риск возникновения неисправностей в будущем.
Кроме того, CAD-системы позволяют интегрировать данные о материалах, что упрощает выбор оптимальных решений для изготовления баков. Инженеры могут легко сравнивать различные материалы по их прочности, весу и стоимости, что позволяет находить наиболее эффективные комбинации для конкретного проекта. Это особенно важно в условиях, когда необходимо учитывать не только технические характеристики, но и экономические аспекты.
Еще одним важным аспектом является возможность создания документации. CAD-системы автоматически генерируют чертежи и спецификации, которые необходимы для производства и сборки топливных баков. Это значительно упрощает процесс передачи информации между различными участниками проекта, такими как дизайнеры, инженеры и производственные рабочие.
В заключение, использование CAD-систем в проектировании топливных баков для грузовиков не только ускоряет процесс разработки, но и повышает качество конечного продукта. Благодаря возможностям моделирования, анализа и автоматизации документации, инженеры могут создавать более безопасные, эффективные и экономически выгодные решения, что в конечном итоге способствует улучшению производительности и надежности грузовых автомобилей.
Влияние формы бака на расчет объема
Форма топливного бака грузовика играет ключевую роль в определении его объема, поскольку различные геометрические конфигурации могут значительно влиять на количество топлива, которое может быть вмещено. Основные формы, используемые для топливных баков, включают цилиндрические, прямоугольные и сложные формы, такие как эллипсоиды или комбинированные конструкции.
Для цилиндрических баков объем рассчитывается по формуле:
V = πr²h
где V — объем, r — радиус основания, h — высота цилиндра. Эта формула проста и эффективна для баков с постоянным диаметром и высотой.
Прямоугольные баки, как правило, имеют более сложную форму, и их объем можно рассчитать по формуле:
V = lwh
где l — длина, w — ширина, h — высота. Прямоугольные баки часто используются в грузовиках, так как они могут быть более эффективно размещены в ограниченном пространстве.
Сложные формы, такие как эллипсоиды, требуют более сложных расчетов. Объем эллипсоида можно вычислить по формуле:
V = (4/3)πabc
где a, b и c — полуоси эллипсоида. Такие формы могут быть использованы для оптимизации пространства и уменьшения веса бака.
Кроме того, важно учитывать, что форма бака может влиять на его прочность и устойчивость к механическим повреждениям. Например, цилиндрические баки могут быть более устойчивыми к внутреннему давлению, в то время как прямоугольные могут быть более подвержены деформации при ударах.
Также стоит отметить, что форма бака может влиять на его установку и интеграцию с другими компонентами грузовика. Например, цилиндрические баки могут требовать больше места для установки, в то время как прямоугольные могут быть более компактными и легче вписываться в конструкцию автомобиля.
В заключение, форма топливного бака является важным фактором, который необходимо учитывать при расчете его объема. Правильный выбор формы может не только оптимизировать пространство, но и повысить безопасность и эффективность работы грузовика.
Сравнение цилиндрических и прямоугольных баков
При проектировании топливных баков для грузовиков одним из ключевых аспектов является выбор формы бака, который может существенно повлиять на его объем, эффективность использования пространства и удобство установки. Наиболее распространенными формами являются цилиндрические и прямоугольные баки. Каждая из этих форм имеет свои преимущества и недостатки, которые необходимо учитывать при расчете объема.
Цилиндрические баки часто используются в грузовиках благодаря своей высокой прочности и способности выдерживать внутреннее давление. Объем цилиндрического бака можно рассчитать по формуле:
V = πr²h
где V — объем, r — радиус основания, h — высота цилиндра. Цилиндрическая форма позволяет равномерно распределять давление по стенкам бака, что снижает риск деформации и утечек. Кроме того, такие баки легче устанавливать в ограниченных пространствах, так как они могут быть размещены в вертикальном или горизонтальном положении.
Однако, цилиндрические баки имеют и свои ограничения. Например, они могут занимать больше места в ширину, что не всегда удобно для грузовиков с ограниченной шириной кузова. Также, при установке нескольких цилиндрических баков, может возникнуть проблема с эффективным использованием пространства, так как между ними остаются пустоты.
Прямоугольные баки представляют собой альтернативу, которая позволяет более эффективно использовать пространство. Объем прямоугольного бака рассчитывается по формуле:
V = lwh
где V — объем, l — длина, w — ширина, h — высота. Прямоугольные баки могут быть спроектированы так, чтобы максимально использовать доступное пространство в кузове грузовика, что позволяет увеличить общий объем топлива, который может быть перевезен. Они также проще в производстве и могут быть изготовлены из различных материалов, что позволяет снизить вес и стоимость.
Тем не менее, прямоугольные баки могут быть менее устойчивыми к внутреннему давлению, что требует дополнительных мер по усилению конструкции. Кроме того, их установка может быть более сложной, особенно в случае, если пространство в кузове грузовика ограничено.
В заключение, выбор между цилиндрическими и прямоугольными баками зависит от множества факторов, включая требования к объему, доступное пространство, стоимость и прочностные характеристики. При проектировании топливного бака для грузовика важно учитывать все эти аспекты, чтобы обеспечить оптимальное решение для конкретных условий эксплуатации.
Анализ расхода топлива и его связь с объемом бака
Расход топлива является одним из ключевых факторов, влияющих на эффективность работы грузовика. Понимание того, как расход топлива соотносится с объемом топливного бака, позволяет оптимизировать маршруты, снизить затраты и повысить общую производительность транспортного средства.
Первым шагом в анализе расхода топлива является определение среднего расхода на 100 километров. Этот показатель может варьироваться в зависимости от множества факторов, таких как тип груза, условия дороги, стиль вождения и техническое состояние автомобиля. Для точного расчета необходимо собирать данные о пробеге и количестве израсходованного топлива в течение определенного периода времени.
Формула для расчета среднего расхода топлива выглядит следующим образом:
Средний расход топлива (л/100 км) = (Объем израсходованного топлива (л) / Пробег (км)) * 100
После определения среднего расхода топлива можно перейти к анализу связи этого показателя с объемом топливного бака. Объем бака влияет на дальность поездки без дозаправки, что особенно важно для грузовиков, работающих на длинных маршрутах. Например, если грузовик расходует 20 литров на 100 километров, а объем его бака составляет 400 литров, то теоретически он может проехать:
Дальность поездки (км) = (Объем бака (л) / Средний расход топлива (л/100 км)) * 100
Подставив значения, получаем:
Дальность поездки (км) = (400 / 20) * 100 = 2000 км
Однако на практике дальность может быть меньше из-за различных факторов, таких как необходимость в дозаправке, изменение стиля вождения, а также влияние погодных условий. Поэтому важно учитывать запас топлива, который должен оставаться в баке для обеспечения безопасности и непредвиденных ситуаций.
Кроме того, стоит отметить, что оптимизация объема топливного бака может привести к снижению веса автомобиля, что, в свою очередь, также влияет на расход топлива. Грузовики с меньшим объемом бака могут быть легче и более экономичными, но это требует тщательного планирования маршрутов и частоты заправок.
В заключение, анализ расхода топлива и его связь с объемом бака является важным аспектом для владельцев грузовиков и логистических компаний. Понимание этих взаимосвязей позволяет не только оптимизировать затраты, но и повысить общую эффективность работы транспортных средств.
