В данной статье мы подробно рассмотрим процесс изготовления и установки сапуна для двигателя КАМАЗ, который играет ключевую роль в поддержании оптимального давления и предотвращении задымленности. Правильный сапун обеспечивает эффективное удаление избыточных газов и предотвращает загрязнение масла, что в свою очередь способствует долговечности двигателя и его надежной работе. Мы предложим чертежи, список необходимых материалов и пошаговую инструкцию, что позволит вам самостоятельно выполнить эту задачу и улучшить эксплуатационные характеристики вашего автомобиля.
Принципы работы и расчетные параметры системы
Работа сапуна основана на уравнивании давления в картере двигателя с атмосферным давлением. В процессе функционирования поршневой группы часть газов проникает в картер, создавая избыточное давление. Если этот объем не отводится, масло начнет вытекать через доступные щели. Основная задача сапуна — выпустить газы, удерживая масляный туман и возвращая его обратно в систему смазки.
Если стандартный клапан на крышке распределительных шестерен забит нагаром или утратил герметичность, самодельный узел берет на себя основную нагрузку. Важно правильно рассчитать проходное сечение, чтобы обеспечить свободный выход газов даже при максимальных оборотах двигателя и необходимую скорость потока для эффективной сепарации масла.
В конструкции автомобилей КАМАЗ часто применяется инерционная очистка в сочетании с фильтрующим элементом. Газы проходят через лабиринт или набивку, где тяжелые фракции масла оседают и стекают обратно. Легкие фракции выводятся либо во впускной коллектор, либо в атмосферу (в зависимости от экологических стандартов). Современные требования требуют возврата картерных газов в цилиндры для дожигания, что подразумевает более сложную схему с обратным клапаном.
Перед модернизацией системы вентиляции стоит проверить состояние поршневой группы. Если износ колец критический, никакой сапун не сможет справиться с объемом газов. В таблице ниже представлены сравнительные характеристики различных подходов к организации вентиляции.
| Тип системы | Эффективность сепарации | Риск повышения давления |
|---|---|---|
| Штатный клапан | Низкая (при износе) | Высокий |
| Прямой выброс | Отсутствует | Низкий (но загрязнение) |
| Самодельный фильтр | Высокая | Минимальный |
При проектировании системы необходимо учитывать объем двигателя и типичные режимы работы. Для грузовиков КАМАЗ, работающих с полной нагрузкой, запас пропускной способности следует увеличить на 20-30% относительно расчетных значений. Это обеспечит стабильную работу даже при временных перегрузках системы.
Подбор материалов и инструментов для сборки
Качество материалов, используемых в устройстве, существенно влияет на его срок службы. Ключевым требованием является термостойкость и стойкость к агрессивным химическим веществам, содержащимся в картерных газах. Металлический корпус предпочтительнее пластикового, так как он лучше отводит тепло и менее подвержен деформациям.
Если есть возможность использовать списанные фильтры от другой техники, их можно задействовать в качестве доноров для корпусов. Часто подходят корпуса от фильтров грубой очистки топлива или масла большого диаметра. Важно проверить их на наличие трещин и коррозии. Внутренняя поверхность должна быть гладкой, чтобы избежать завихрений, мешающих нормальному потоку газов.
Для фильтрующего элемента подойдет металлическая сетка или специальная проволока, скрученная в форме «ежика». Также можно использовать обрезки медной сетки. Синтетические материалы не рекомендуется применять из-за риска разрушения под воздействием высоких температур и масла. Базальтовая вата иногда используется, но требует надежной защиты от выдувания.
Для соединения компонентов понадобятся штуцеры, хомуты и маслостойкие шланги. Шланги должны выдерживать температуру до +150°C и сохранять эластичность на морозе. Оптимальным выбором будут силиконовые армированные шланги. Крепежные элементы следует выбирать из нержавеющей стали или оцинкованного металла, чтобы избежать коррозии.
Инструментальный набор должен включать болгарку для резки металла, дрель с набором сверл, метчики для нарезки резьбы, а также паяльник или сварочный аппарат для герметизации соединений. Также понадобятся гаечные ключи нужных размеров и измерительный инструмент.
- Корпус фильтра (металлический стакан)
- Металлическая сетка или проволока для набивки
- Штуцеры под шланг диаметром 12-16 мм
- Маслостойкий шланг необходимой длины
- Хомуты червячные или пружинные
- Герметик высокотемпературный
| Этап работы | Описание действий | Необходимые инструменты и материалы |
|---|---|---|
| Подготовка к установке | Очистка места установки, проверка состояния деталей | Ключи, отвертки, очиститель |
| Установка сапуна | Установка сапуна в соответствии с техническими требованиями | Сапун, герметик, прокладки |
| Проверка герметичности | Проверка на наличие утечек после установки | Визуальный осмотр, тест на давление |
Интересные факты
Вот несколько интересных фактов о изготовлении и установке сапуна двигателя КАМАЗ:
Функция сапуна: Сапун (или вентиляционный клапан) играет важную роль в системе двигателя, позволяя избежать избыточного давления в картере. Он обеспечивает выход газов, образующихся в результате работы двигателя, и предотвращает утечку масла, что способствует увеличению срока службы двигателя.
Материалы и технологии: При изготовлении сапунов для двигателей КАМАЗ используются современные материалы, устойчивые к высоким температурам и агрессивным химическим веществам. Это позволяет обеспечить надежность и долговечность работы сапуна в условиях тяжелых эксплуатационных нагрузок.
Регламент установки: Установка сапуна должна проводиться в соответствии с техническим регламентом, который включает в себя проверку герметичности соединений и правильности расположения сапуна. Неправильная установка может привести к утечкам масла и снижению эффективности работы двигателя, что подчеркивает важность соблюдения всех рекомендаций производителя.
Пошаговая инструкция по изготовлению сапуна
Процесс создания начинается с подготовки корпуса. Важно тщательно очистить внутреннюю поверхность от остатков предыдущего содержимого, ржавчины и загрязнений. Если используется ранее использованный фильтр, рекомендуется провести пескоструйную обработку для удаления загрязняющих элементов. Чистота поверхности обеспечит надежное сцепление герметика и предотвратит попадание мусора в двигатель.
Следующим шагом является разметка мест для установки входного и выходного штуцеров. Входное отверстие обычно располагается в нижней части или сбоку, чтобы газы поступали снизу вверх, проходя через фильтрующий элемент. Выходное отверстие находится в верхней крышке. Отверстия сверлятся строго перпендикулярно к поверхности, после чего нарезается резьба или ввариваются гайки-бобышки.
Фильтрующий элемент изготавливается из металлической сетки или проволоки. Сетку нарезают на полосы и плотно укладывают в корпус, либо скручивают проволоку в спираль, создавая лабиринт для газов. Плотность набивки должна быть такой, чтобы воздух проходил свободно, но капли масла задерживались. Чрезмерное уплотнение может привести к увеличению сопротивления и выдавливанию сальников.
На дне корпуса желательно предусмотреть отстойник или сливную пробку для сбора конденсата и масла. Это позволит периодически обслуживать устройство без полной разборки. Пробка устанавливается в самой нижней точке стакана. Все резьбовые соединения уплотняются герметиком или прокладками из маслостойкой резины.
Рекомендуемый диаметр входного отверстия: 14-16 мм
Рекомендуемый диаметр выходного отверстия: 12-14 мм
Материал набивки: медная сетка (ячейка 0.5-1 мм) или стальная проволока d=0.3 мм
После сборки всех компонентов необходимо проверить герметичность. Для этого можно продуть устройство ртом (закрыв одно отверстие) или подать сжатый воздух низкого давления. Места соединений смазываются мыльным раствором для выявления утечек. Качество сборки на этом этапе определяет надежность работы в дальнейшем.
| Параметр | Значение | Примечание |
|---|---|---|
| Диаметр корпуса | 80-100 мм | Зависит от доступного фильтра |
| Высота набивки | 50-80 мм | Оптимальная зона контакта |
| Температура работы | до +200°C | С запасом на перегрев |
Монтаж и подключение к системе двигателя

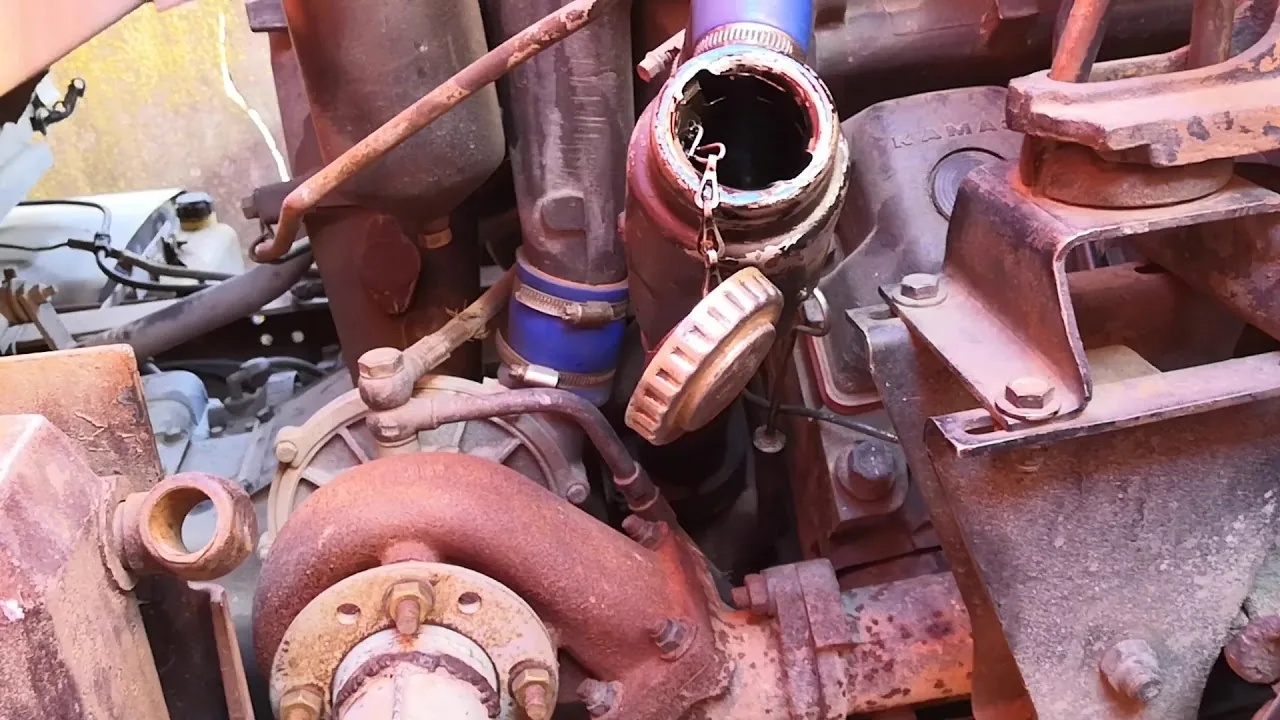

Установка готового сапуна осуществляется на предусмотренное место или в разрыв системы вентиляции. На двигателях КАМАЗ сапун обычно располагается в задней части двигателя, на крышке распределительных шестерен или выводится в клапанную крышку. Перед началом монтажа важно заглушить штатное отверстие, если оно не используется, или подключить новый элемент параллельно.
Если система замкнутая, выходной патрубок сапуна соединяется с патрубком коллектора через дополнительный клапан или дроссель. Это необходимо для предотвращения чрезмерного разрежения в картере при работе двигателя под вакуумом, что может негативно сказаться на смазке подшипников. Регулировка потока осуществляется подбором диаметра жиклера или сечения шланга.
Корпус сапуна должен быть надежно закреплен. Вибрация двигателя может быстро разрушить слабые места конструкции. Рекомендуется использовать штатные крепежные отверстия или изготовить дополнительный кронштейн. Хомуты на шлангах следует затягивать с достаточным усилием, чтобы избежать соскальзывания, но не допускать передавливания резины.
После установки и запуска двигателя необходимо внимательно следить за работой узла. Из выходного отверстия не должно происходить выбросов масла. Допустимо лишь легкое «дыхание» или едва заметный масляный туман. Если масло выбрасывается струей, это указывает на недостаточную пропускную способность или необходимость ремонта поршневой группы.
В процессе эксплуатации важно регулярно проверять уровень масла в отстойнике самодельного сапуна. Частота обслуживания зависит от состояния двигателя. На изношенных моторах масло придется сливать чаще. Своевременная очистка поможет избежать вторичного уноса масла и поддержит эффективность системы.
Типичные ошибки и методы их устранения
При самостоятельном создании и установке часто возникают ошибки, которые могут свести на нет все усилия. Изучение распространенных проблем помогает избежать их в будущем и обеспечить эффективную работу узла. Внимательное отношение к деталям сборки — залог успеха.
- Использование неподходящих фильтрующих материалов — применение ваты, поролона или синтетических губок приводит к их быстрому разрушению и попаданию частиц в двигатель, что может вызвать задиры. Правильным решением будет использование только металлической сетки или проволоки.
- Недостаточное сечение каналов — если отверстия или шланги слишком узкие, давление в картере не успевает сбрасываться, что может привести к выдавливанию сальников. Необходимо строго придерживаться рекомендованных диаметров.
- Отсутствие герметичности соединений — подсасывание нефильтрованного воздуха через неплотности приводит к попаданию абразивной пыли в масло и ускоренному износу трущихся пар. Все стыки должны быть тщательно обработаны герметиком.
- Неправильная ориентация при установке — если сапун установлен вверх ногами или под углом, масло не будет стекать в отстойник, а будет уноситься в атмосферу или коллектор. Соблюдайте вертикальное положение.
Особое внимание следует уделить зимней эксплуатации. В морозные дни конденсат в сапуне может замерзать, перекрывая выход газам. Чтобы избежать этого, корпус можно утеплить или разместить в зоне с более высокими температурами, ближе к выпускному коллектору (при соблюдении мер пожарной безопасности).
Регулярный осмотр состояния шлангов обязателен. Резина со временем теряет эластичность и может трескаться. Замена шлангов каждые 2-3 сезона эксплуатации поможет избежать неожиданных разгерметизаций на дороге. Профилактика всегда дешевле и безопаснее, чем экстренный ремонт.
Соблюдение всех технических требований при изготовлении сапуна позволит не только решить проблему с давлением в картере, но и значительно улучшить общую культуру эксплуатации грузовика. Чистый двигатель без масляных подтеков — признак исправного автомобиля и внимательного владельца. Грамотно организованная система вентиляции способствует стабильной работе мотора на всех режимах.
Создание самодельного узла требует аккуратности и понимания процессов, происходящих внутри двигателя. При правильном подходе ресурс силовой установки увеличивается, а частота долива масла сокращается. Это экономически оправданное решение для поддержания техники в рабочем состоянии.
Тестирование и проверка работоспособности сапуна
После завершения установки сапуна двигателя КАМАЗ крайне важно провести его тестирование и проверку работоспособности. Это необходимо для обеспечения надежной работы двигателя и предотвращения возможных утечек масла или других жидкостей, что может привести к серьезным повреждениям. Процесс тестирования включает несколько ключевых этапов.
1. Визуальный осмотр: Первым шагом является тщательный визуальный осмотр установленного сапуна. Необходимо убедиться, что все соединения выполнены правильно, и отсутствуют видимые повреждения или деформации. Особое внимание следует уделить герметичности соединений, так как любые трещины или зазоры могут привести к утечкам.
2. Проверка на герметичность: Для проверки герметичности сапуна можно использовать специальный прибор для измерения давления. Сапун должен быть установлен так, чтобы давление в системе не превышало допустимые значения. Если давление превышает норму, это может указывать на неисправность сапуна или неправильную установку.
3. Тестирование в условиях эксплуатации: После визуального осмотра и проверки герметичности следует провести тестирование в реальных условиях эксплуатации. Для этого необходимо запустить двигатель и дать ему поработать на холостом ходу, а затем под нагрузкой. Важно следить за уровнем масла и состоянием сапуна в процессе работы. Если появляются признаки утечки масла или другие аномалии, необходимо немедленно остановить двигатель и провести диагностику.
4. Проверка на наличие посторонних шумов: Во время работы двигателя следует обращать внимание на посторонние шумы, которые могут свидетельствовать о неправильной работе сапуна. Если слышны стуки или другие необычные звуки, это может указывать на механические повреждения или неправильную установку.
5. Анализ состояния масла: Важно периодически проверять состояние масла в двигателе. Если в масле появляются посторонние частицы или изменения в цвете, это может быть признаком неисправности сапуна или других компонентов системы. Регулярный анализ масла поможет выявить проблемы на ранней стадии и предотвратить серьезные поломки.
6. Регулярное обслуживание: Для обеспечения долговечной работы сапуна необходимо проводить регулярное обслуживание. Это включает в себя очистку сапуна от загрязнений, проверку всех соединений и замену изношенных деталей. Регулярное обслуживание поможет избежать многих проблем и продлить срок службы двигателя.
В заключение, тестирование и проверка работоспособности сапуна двигателя КАМАЗ являются важными этапами, которые не следует игнорировать. Правильное выполнение всех вышеописанных процедур гарантирует надежную работу двигателя и минимизирует риск возникновения серьезных неисправностей в будущем.
Обслуживание и периодическая проверка сапуна
Обслуживание и периодическая проверка сапуна двигателя КАМАЗ являются важными аспектами, которые способствуют надежной и долговечной работе двигателя. Сапун, или вентиляционный клапан, предназначен для обеспечения нормального давления в картере двигателя, а также предотвращения утечек масла и загрязнения системы. Регулярная проверка и обслуживание сапуна помогают избежать серьезных поломок и продлить срок службы двигателя.
Первым шагом в обслуживании сапуна является его визуальный осмотр. Необходимо проверить, нет ли на сапуне следов масла, что может указывать на его неисправность или засорение. Также следует обратить внимание на состояние уплотнительных элементов, которые могут со временем изнашиваться и терять свою герметичность.
Периодическая проверка сапуна должна проводиться в соответствии с рекомендациями производителя, которые обычно указаны в технической документации на двигатель. Как правило, рекомендуется проверять сапун каждые 10-15 тысяч километров пробега или при каждом плановом техническом обслуживании. Важно помнить, что частота проверки может варьироваться в зависимости от условий эксплуатации автомобиля.
При проверке сапуна необходимо убедиться, что он свободно пропускает воздух. Для этого можно провести простую проверку: закрыть выходное отверстие сапуна и попытаться выдуть воздух через него. Если воздух проходит с трудом или не проходит вовсе, это может свидетельствовать о засорении или повреждении сапуна. В таком случае его необходимо очистить или заменить.
Очистка сапуна может быть выполнена с помощью сжатого воздуха или специального очистителя. Важно не использовать агрессивные химические вещества, которые могут повредить материал сапуна. Если сапун сильно загрязнен или поврежден, рекомендуется заменить его на новый, так как это обеспечит надежную работу системы вентиляции картера.
Кроме того, стоит обратить внимание на установку сапуна. Он должен быть установлен в строго вертикальном положении, чтобы избежать накопления конденсата и загрязнений. Неправильная установка может привести к снижению эффективности работы сапуна и, как следствие, к повышенному давлению в картере.
В заключение, регулярное обслуживание и проверка сапуна двигателя КАМАЗ являются необходимыми мерами для поддержания его работоспособности и предотвращения серьезных поломок. Соблюдение рекомендаций по проверке и обслуживанию позволит обеспечить надежную работу двигателя и продлить срок его службы.
Анализ влияния сапуна на работу двигателя
Сапун двигателя, или вентиляционный клапан, играет ключевую роль в обеспечении нормальной работы двигателя КАМАЗ. Его основная функция заключается в поддержании оптимального давления в картере, что предотвращает утечки масла и образование избыточного давления. Важно понимать, что сапун не только обеспечивает вентиляцию, но и влияет на общую производительность и долговечность двигателя.
Во время работы двигателя в картере образуется пар и газ, которые могут привести к повышению давления. Если сапун не функционирует должным образом, это может вызвать различные проблемы, такие как:
- Утечка масла: Избыточное давление может привести к вытеканию масла через уплотнения и сальники, что в свою очередь может вызвать серьезные повреждения двигателя.
- Проблемы с системой смазки: Неправильная работа сапуна может привести к недостаточной смазке деталей двигателя, что увеличивает износ и может привести к поломке.
- Нагрев двигателя: Избыточное давление может способствовать повышению температуры в картере, что негативно сказывается на работе масла и может привести к его деградации.
Кроме того, сапун также помогает избежать образования конденсата, который может образовываться в результате колебаний температуры. Конденсат, попадая в масло, может привести к его загрязнению и снижению смазывающих свойств. Таким образом, правильная работа сапуна способствует поддержанию чистоты масла и, как следствие, увеличивает срок службы двигателя.
Важно отметить, что сапун должен быть регулярно проверяем и очищен от загрязнений. Накопление грязи и отложений может привести к его засорению, что негативно скажется на работе двигателя. Рекомендуется проводить осмотр сапуна при каждом техническом обслуживании, а также заменять его в случае обнаружения повреждений или значительного износа.
В заключение, сапун двигателя КАМАЗ является важным элементом, который влияет на эффективность работы двигателя и его долговечность. Правильная установка, регулярное обслуживание и своевременная замена сапуна помогут избежать серьезных проблем и обеспечат надежную работу транспортного средства в любых условиях.
