В данной статье мы рассмотрим процесс отключения автономного отопителя на КАМАЗе, что является важной процедурой для поддержания исправности системы отопления и предотвращения возможных неисправностей. Правильное управление отопителем, включая использование кнопок, предохранителей и топливного насоса, поможет избежать ненужных затрат на ремонт и обеспечит безопасность эксплуатации автомобиля. Следуя нашей инструкции, вы сможете легко и быстро выполнить отключение автономного отопителя, что особенно актуально в условиях холодного времени года.

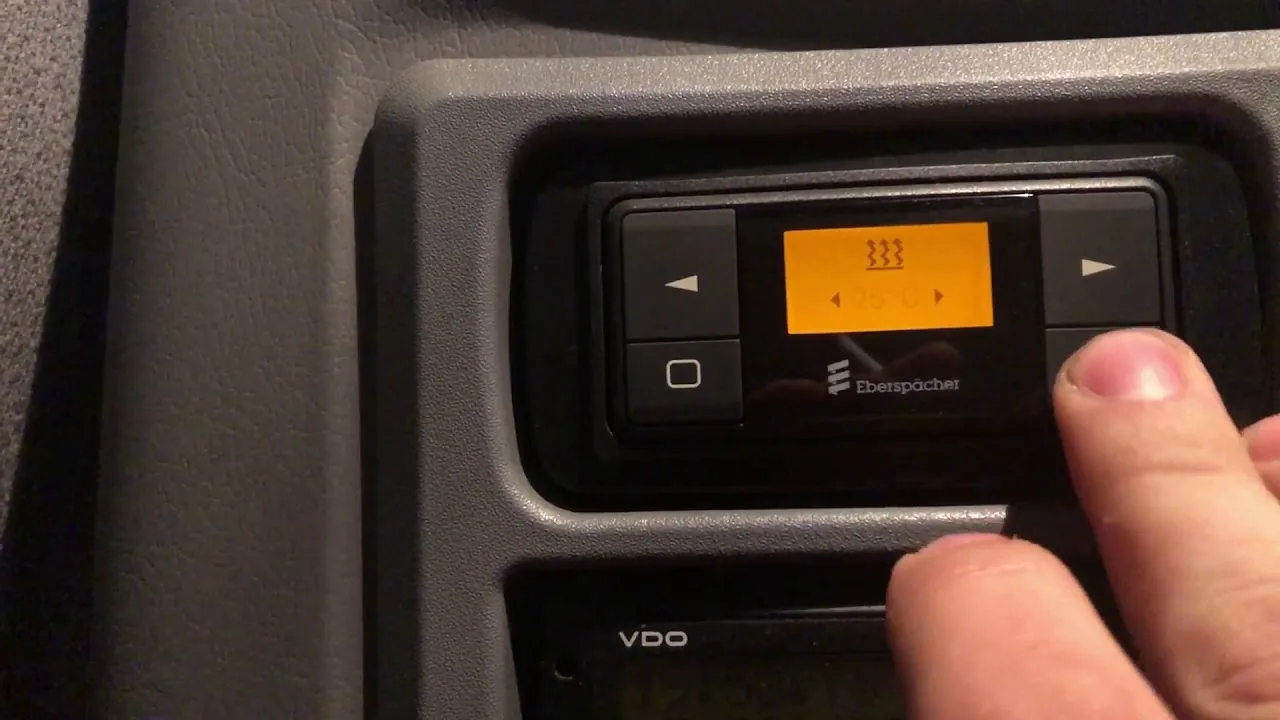

Штатные методы остановки через пульт управления
Первым и наиболее надежным способом завершения работы устройства является использование стандартного органа управления. На современных моделях КАМАЗ, таких как K5 и обновленные серии K3, предусмотрен цифровой пульт с жидкристаллическим экраном или светодиодными индикаторами. Логика работы контроллера организована так, что одно нажатие кнопки включает режим продувки, а повторное нажатие инициирует полное отключение.
Если пульт реагирует на нажатия, но отопитель не отключается, это может означать, что система находится в процессе охлаждения или продувки. В этот момент контроллер принудительно прокачивает воздух через камеру сгорания для удаления остатков тепла и продуктов сгорания. Прерывание этого процесса путем обесточивания может привести к перегреву теплообменника и поломке датчиков температуры.
Для правильного завершения работы необходимо следовать последовательности действий, рекомендованной производителем.
Если пульт управления заблокирован или не реагирует на команды, но подсветка включена, выполните перезагрузку системы. Для этого кратковременно обесточьте сам пульт, если конструкция проводки это позволяет, или дождитесь завершения внутреннего цикла работы контроллера. Принудительное отключение в этот момент может быть воспринято системой как аварийная ситуация, что приведет к блокировке запуска при следующей попытке включения до проведения диагностики.
| Модель отопителя | Индикация выключения | Время продувки |
|---|---|---|
| Webasto Thermo Top C | Гаснет красный светодиод | Около 90 секунд |
| Planar 44/88 | Мигание индикатора работы | До 3 минут |
| Бинар 5Д | Звуковой сигнал и гашение | Около 2 минут |
Аварийное отключение через электрическую цепь
Когда стандартные методы не помогают, или пульт управления полностью вышел из строя, единственным безопасным решением остается отключение электрической цепи питания. На грузовиках КАМАЗ система автономного отопления обычно питается от отдельного предохранителя или реле в монтажном блоке. Этот способ позволяет быстро прекратить подачу топлива и работу нагнетателя, не дожидаясь реакции электроники.
Для выполнения этой процедуры откройте дверь кабины и найдите монтажный блок предохранителей. Его местоположение зависит от модели автомобиля: на классических КАМАЗах он располагается в нише под лобовым стеклом или за сиденьем водителя, а на новых моделях может находиться в боковой панели. Найдите предохранитель, отвечающий за цепь Heater или Фен, и извлеките его.
Если доступ к предохранителю затруднен или его маркировка неразборчива, можно разомкнуть цепь через главный выключатель массы, если автономное отопление не подключено в обход него. Однако на многих современных автомобилях отопитель подключен напрямую к аккумуляторам для работы в стоянке, поэтому выключатель массы может не помочь. В этом случае необходимо снять клемму с аккумулятора, что является крайней мерой.
- Откройте дверь кабины и обеспечьте доступ к панели приборов.
- Найдите монтажный блок предохранителей (обычно он расположен слева от руля или под панелью).
- С помощью схемы на крышке блока определите предохранитель цепи отопителя (чаще всего желтого или красного цвета, 10-20 Ампер).
- Специальным ключом или пинцетом аккуратно извлеките предохранитель из гнезда.
- Убедитесь, что шум работы топливного насоса и вентилятора прекратился.
После успешного отключения питания не оставляйте автомобиль в таком состоянии на длительное время, так как некоторые системы могут зафиксировать ошибку низкого напряжения. Отключение цепи считается экстренной мерой и требует последующей диагностики причины, по которой штатное управление не сработало. Частое применение этого метода может привести к окислению контактов в гнезде предохранителя.
| Шаг отключения | Описание действия | Необходимые инструменты |
|---|---|---|
| 1 | Отключение питания автономного отопителя | Ключи, отвертка |
| 2 | Снятие защитного кожуха | Отвертка, плоскогубцы |
| 3 | Отключение топливного шланга | Плоскогубцы, тряпка для сбора топлива |
| 4 | Отключение электрических соединений | Мультиметр, изолента |
| 5 | Удаление отопителя из монтажного места | Ключи, отвертка |
Интересные факты
Вот несколько интересных фактов, связанных с отключением автономного отопителя на КАМАЗе:
Экономия топлива: Отключение автономного отопителя может значительно снизить расход топлива, особенно в условиях, когда транспортное средство не используется в холодное время года. Это позволяет снизить эксплуатационные расходы и увеличить эффективность работы.
Устранение перегрева: В некоторых случаях автономные отопители могут перегревать кабину, особенно в теплую погоду. Отключение устройства помогает поддерживать комфортную температуру внутри кабины и предотвращает дискомфорт для водителя.
Проблемы с системой: Частое отключение автономного отопителя может привести к накоплению конденсата и образованию коррозии в системе. Это может вызвать проблемы с работой отопителя в будущем, поэтому важно следить за состоянием устройства и проводить регулярное обслуживание.

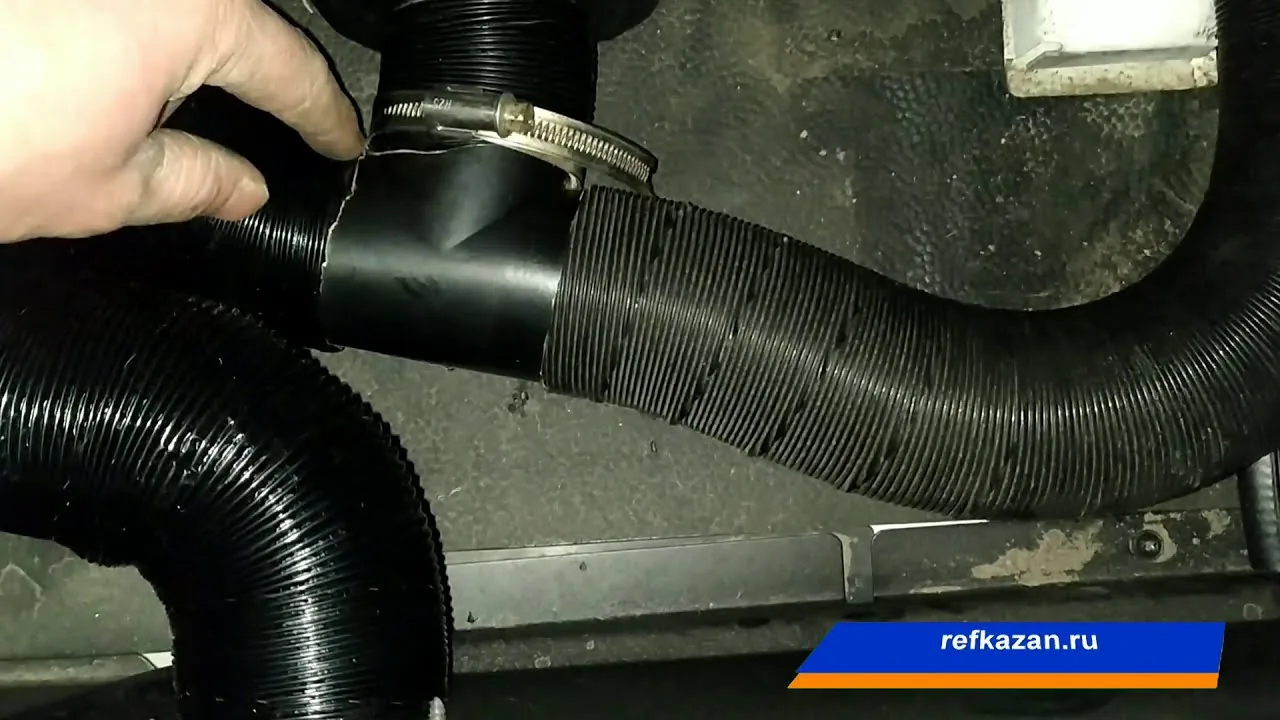

Механическая остановка подачи топлива
Когда отключение электричества невозможно или неэффективно (например, при заедании реле подачи топлива), применяется механический способ остановки. Он заключается в блокировке доступа дизельного топлива к форсунке или испарительной чаше горелки. Этот метод надежен и гарантированно прекращает горение, так как без топлива пламя гаснет мгновенно.
Топливная система автономного отопителя на КАМАЗе обычно располагается отдельно от основной системы автомобиля, часто с использованием отдельного бака или подключения к магистрали основного бака. В месте разрыва трубки, близко к отопителю или топливному насосу, устанавливается топливный кран. Если кран доступен, его закрытие решит проблему за считанные секунды.
Если крана нет, можно зажать топливный шланг. Для этого используют специальные зажимы или обычные плоскогубцы с мягкими губками, чтобы избежать повреждения трубки. Топливный насос автономного отопителя (помпа) обычно издает характерный цокающий звук. Зажатие шланга до насоса или после него остановит циркуляцию топлива, и через несколько секунд горелка погаснет из-за исчерпания остатков в магистрали.
⚠️ Внимание! Зажатие топливного шланга работающего насоса может привести к его повреждению или разрыву трубки под давлением. Используйте этот метод только в экстренных ситуациях, когда другие способы недоступны.
После механической остановки подачи топлива устройство может продолжать издавать шум вентилятора, если контроллер не зафиксировал пламя и пытается продуть камеру. В этом случае необходимо разорвать электрическую цепь, так как механическое перекрытие топлива не останавливает электронику. Сочетание механического и электрического методов обеспечивает 100% гарантию остановки.
| Метод остановки | Скорость реакции | Риск повреждения |
|---|---|---|
| Закрытие крана | Высокая (немедленно) | Низкий |
| Зажатие шланга | Средняя (пока не сгорит топливо) | Средний (риск разрыва) |
| Снятие клеммы | Мгновенная | Низкий (при осторожности) |
Типичные ошибки при выключении автономки
Неопытные водители и механики часто совершают ошибки при попытке остановить неисправный отопитель, что может усугубить проблему. Осознание этих ошибок помогает избежать дополнительных поломок дорогостоящего оборудования и снижает риск возникновения пожара в кабине грузовика. Ниже представлены наиболее распространенные заблуждения и неверные действия.
- Закрытие воздухозаборника — некоторые пытаются перекрыть доступ воздуха с помощью тряпок или скотча. Это крайне опасно, так как может привести к обратному хлопку, задымлению кабины угарным газом и повреждению камеры сгорания из-за недостатка кислорода для горения.
- Частое включение и выключение питания — хаотичное манипулирование предохранителем или клеммой аккумулятора. Электроника Webasto и Planar чувствительна к перепадам напряжения, и такие действия могут вывести из строя блок управления, что потребует сложного ремонта.
- Игнорирование цикла продувки — если отопитель только что работал на максимальной мощности, резкое отключение без ожидания (хотя бы минимального) может привести к тепловому удару по керамическим элементам свечи или датчику пламени, что сокращает срок службы устройства.
- Использование воды для тушения — в панике некоторые пытаются залить отопитель водой. Это категорически запрещено: вода попадет на раскаленные детали, вызовет паровой удар, повредит электропроводку и сделает дальнейший ремонт невозможным без полной замены агрегата.
Кроме того, ошибкой является оставление выключенного, но не проверенного устройства в системе. Если автономный отопитель проявлял нестабильную работу и требовал аварийного отключения, его дальнейшая эксплуатация без диагностики недопустима. Это может привести к повторному возникновению ситуации, когда штатное отключение уже не будет возможным, а риск возгорания станет критически высоким.
Диагностика причин отказа управления
После успешной остановки автономного отопителя важно выяснить причину аварийного вмешательства. Наиболее распространенные проблемы связаны с неисправностью пульта управления, обрывом проводов или сбоями в программном обеспечении контроллера. На автомобилях КАМАЗ вибрация кузова может ослаблять контакты в разъемах, что приводит к потере сигнала управления.
Первым этапом диагностики следует провести визуальный осмотр проводки. Необходимо проверить разъемы, подключенные к блоку управления отопителем, который обычно находится под кабиной или в нише за сиденьем. Окисление контактов или попадание влаги в разъемы Connector A и Connector B часто становится причиной нестабильной работы системы. Проверка контактов должна проводиться при полностью отключенной системе.
Если визуально повреждений не обнаружено, стоит измерить напряжение на входе в блок управления. Скачки напряжения в бортовой сети КАМАЗа (особенно во время запуска двигателя стартером) могут вызывать сбои в работе микропроцессора отопителя. Установка дополнительного стабилизатора или фильтра питания может помочь избежать подобных проблем в будущем. Также важно проверить состояние свечи накаливания, так как её неисправность часто приводит к переходу системы в аварийный режим, блокируя нормальное выключение.
⚠️ Внимание! Не рекомендуется проводить самостоятельный ремонт блока управления без необходимого оборудования и программного обеспечения. Если обнаружены внутренние повреждения электроники, лучше заменить блок целиком.
Если проблема повторяется систематически и наблюдается на различных моделях отопителей, стоит обратить внимание на общую массу автомобиля. Плохой контакт минусовой клеммы аккумулятора с рамой КАМАЗа — распространенная причина «глюков» всей электроники, включая тахограф, навигацию и автономный отопитель. Зачистка точек заземления может значительно улучшить ситуацию.
Обеспечение безопасности при эксплуатации
Завершая обсуждение, важно подчеркнуть, что исправный автономный отопитель обеспечивает здоровье водителя и безопасность груза зимой. Его неисправность может превратить полезное устройство в источник серьезной опасности. Регулярное техническое обслуживание, включая чистку камеры сгорания, замену фильтра воздухозаборника и проверку топливного фильтра, значительно снижает риск аварийных ситуаций.
Каждому водителю КАМАЗа следует наизусть знать расположение предохранителей и топливных кранов. В экстренной ситуации, когда салон заполняется дымом, каждая секунда на счету, и поиск схемы в бардачке может стать критически важной потерей времени. Понимание конструкции автомобиля — необходимый навык для профессионала.
Если после аварийного отключения и диагностики проблема не решена, дальнейшая эксплуатация отопителя недопустима. Рисковать жизнью ради комфорта в кабине крайне опасно. В таких случаях необходимо обратиться в специализированный сервисный центр для тщательной диагностики и ремонта с использованием дилерского программного обеспечения.
Проверка состояния аккумуляторной батареи
Перед отключением автономного отопителя на КАМАЗе важно убедиться в исправности аккумуляторной батареи, так как именно она обеспечивает питание всех электрических систем автомобиля, включая отопитель. Проверка состояния аккумуляторной батареи включает в себя несколько ключевых этапов.
Первым шагом является визуальный осмотр аккумулятора. Необходимо проверить, нет ли на его поверхности коррозии, трещин или других повреждений. Коррозия может указывать на утечку электролита, что может привести к снижению производительности батареи. Также стоит обратить внимание на состояние клемм: они должны быть чистыми и надежно закрепленными.
Следующий этап — измерение напряжения аккумулятора с помощью мультиметра. Для этого нужно отключить аккумулятор от системы и подключить мультиметр к клеммам. Нормальное напряжение для полностью заряженной батареи составляет около 12,6 В. Если значение ниже 12,4 В, это может свидетельствовать о том, что аккумулятор нуждается в подзарядке. При напряжении ниже 12 В батарея считается разряженной и может не обеспечивать достаточную мощность для работы автономного отопителя.
Также рекомендуется проверить уровень электролита в банках аккумулятора. Если уровень ниже минимальной отметки, необходимо долить дистиллированную воду. Однако, если батарея сильно изношена или имеет значительное количество циклов зарядки-разрядки, возможно, стоит рассмотреть ее замену.
Кроме того, стоит провести тестирование аккумулятора на нагрузку. Для этого можно использовать специальный тестер, который позволяет определить, как батарея ведет себя под нагрузкой. Если при нагрузке напряжение падает ниже 9,6 В, это указывает на необходимость замены аккумулятора.
Не забывайте, что правильное обслуживание аккумуляторной батареи не только продлевает срок ее службы, но и обеспечивает надежную работу всех систем автомобиля, включая автономный отопитель. После завершения проверки и, при необходимости, обслуживания аккумулятора, можно переходить к отключению отопителя, зная, что источник питания находится в хорошем состоянии.
Инструкции по обслуживанию автономного отопителя
Автономный отопитель на КАМАЗе является важным элементом системы обогрева, особенно в холодное время года. Однако в некоторых случаях может возникнуть необходимость в его отключении. Это может быть связано с различными факторами, такими как техническое обслуживание, замена оборудования или его неисправность. В данной инструкции мы подробно рассмотрим процесс отключения автономного отопителя, а также важные моменты, которые следует учитывать.
Подготовка к отключению
Перед тем как приступить к отключению автономного отопителя, необходимо выполнить несколько подготовительных шагов:
- Отключение аккумулятора: Для обеспечения безопасности рекомендуется сначала отключить аккумулятор, чтобы избежать короткого замыкания или случайного включения отопителя во время работы.
- Подготовка инструментов: Убедитесь, что у вас есть все необходимые инструменты, такие как отвертки, ключи, плоскогубцы и изолента.
- Изучение схемы подключения: Ознакомьтесь с электрической схемой автономного отопителя, чтобы понимать, какие провода и соединения необходимо отключить.
Процесс отключения
Теперь, когда вы подготовились, можно переходить к самому процессу отключения отопителя:
- Снятие обшивки: В зависимости от модели КАМАЗа, может потребоваться снять обшивку панели или других элементов, чтобы получить доступ к отопителю.
- Отключение электрических соединений: Найдите разъемы, соединяющие отопитель с электрической системой автомобиля. Аккуратно отсоедините их, избегая повреждения проводов.
- Отключение топливопровода: Если отопитель работает на дизельном топливе, необходимо отключить топливопровод. Для этого закройте кран, если он имеется, и аккуратно отсоедините шланг, используя подходящий контейнер для сбора остатка топлива.
- Удаление отопителя: После отключения всех соединений аккуратно извлеките автономный отопитель из его места установки. Обратите внимание на крепежные элементы, которые могут потребоваться для установки нового устройства в будущем.
Проверка и обслуживание
После отключения автономного отопителя рекомендуется провести его проверку и обслуживание:
- Осмотр на наличие повреждений: Проверьте отопитель на наличие трещин, коррозии или других повреждений, которые могут повлиять на его работу в будущем.
- Чистка: Очистите отопитель от пыли и грязи, чтобы предотвратить возможные проблемы при повторной установке.
- Хранение: Если вы планируете хранить отопитель, убедитесь, что он находится в сухом и защищенном от влаги месте.
Заключение
Отключение автономного отопителя на КАМАЗе — это процесс, который требует внимательности и аккуратности. Следуя приведенным инструкциям, вы сможете безопасно и эффективно выполнить эту задачу. Не забывайте о необходимости регулярного обслуживания отопителя, чтобы обеспечить его надежную работу в будущем.
Рекомендации по замене отопителя при необходимости
При необходимости замены автономного отопителя на КАМАЗе важно учитывать несколько ключевых аспектов, чтобы обеспечить правильную установку и функционирование нового устройства. Во-первых, необходимо выбрать отопитель, который соответствует техническим характеристикам вашего автомобиля. Это включает в себя мощность, тип топлива и размеры устройства. Рекомендуется использовать отопители, рекомендованные производителем, так как они обеспечивают оптимальную производительность и надежность.
Перед началом замены отопителя следует тщательно ознакомиться с инструкцией по эксплуатации и ремонту вашего автомобиля. Это поможет избежать ошибок при демонтаже старого устройства и установке нового. Важно также подготовить все необходимые инструменты и материалы, такие как ключи, отвертки, герметики и крепежные элементы.
Процесс замены отопителя начинается с отключения аккумулятора для предотвращения короткого замыкания и других электрических проблем. Затем необходимо снять обшивку и доступ к отопителю, что может потребовать демонтажа некоторых элементов интерьера. После этого следует аккуратно отсоединить все трубопроводы и электрические соединения, чтобы избежать повреждений.
При установке нового отопителя важно следить за правильной ориентацией устройства и его креплением. Все соединения должны быть надежными, чтобы избежать утечек топлива или охлаждающей жидкости. После установки отопителя рекомендуется провести тестирование системы, чтобы убедиться в ее исправности. Это включает в себя проверку работы отопителя на разных режимах, а также отсутствие посторонних шумов и запахов.
Не забывайте также о регулярном обслуживании нового отопителя. Это включает в себя очистку фильтров, проверку состояния трубопроводов и электрических соединений, а также периодическую диагностику работы устройства. Соблюдение этих рекомендаций поможет продлить срок службы автономного отопителя и обеспечить комфортные условия в кабине вашего КАМАЗа в любое время года.
