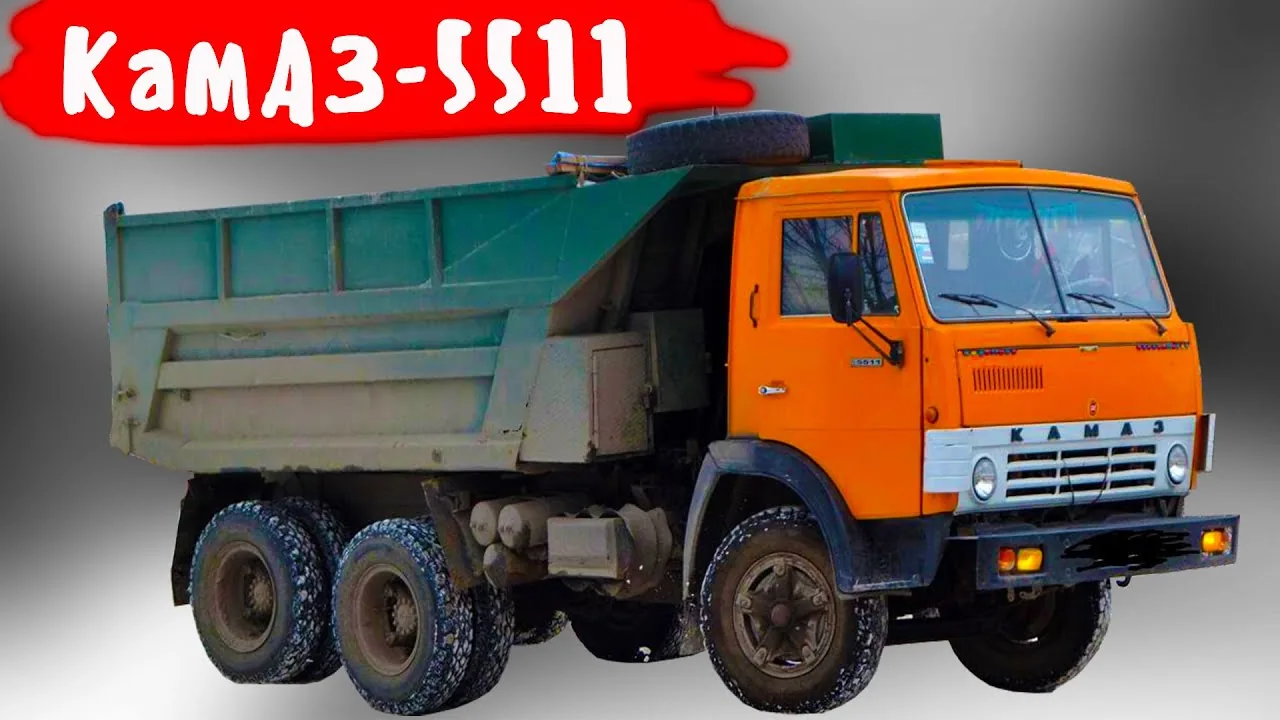

Самосвал КамАЗ 5511 — это надежная и мощная техника, широко используемая в строительстве, горнодобывающей и транспортной отраслях. В данной статье мы подробно рассмотрим технические характеристики, устройство и схемы электрооборудования этого автомобиля, а также предоставим рекомендации по его эксплуатации и диагностики типичных неисправностей. Знание этих аспектов поможет владельцам и операторам самосвала эффективно использовать его возможности, продлить срок службы и избежать дорогостоящих ремонтов.
Конструктивные особенности кузова и системы опрокидывания
Основой грузовой платформы является кузов с ковшевой формой, изготовленный из высокопрочной листовой стали. Эта форма выбрана не случайно: она обеспечивает быструю и полную выгрузку материалов, даже если они имеют липкие фракции. Боковые борта конструкции откидные, что значительно упрощает механизацию погрузочных работ с использованием экскаваторов или фронтальных погрузчиков.
Система опрокидывания основана на телескопическом гидроцилиндре, расположенном под платформой. Гидравлический насос получает энергию от коробки отбора мощности, соединенной с двигателем автомобиля. Важным компонентом является клапан ограничения давления, который защищает систему от перегрузок, возникающих при застревании груза или его перекосе.
На задней поперечине рамы установлен специальный буфер, поглощающий ударные нагрузки при опускании кузова. Это критически важный элемент, так как именно в зоне контакта рамы и платформы происходит интенсивный износ при частой эксплуатации. Регулярная смазка осей качания кузова и контроль за зазорами помогают продлить срок службы этого узла.
Существует версия с задней разгрузкой, наиболее популярная в строительной отрасли. Механизм запирания заднего борта автоматически открывается при подъеме платформы, что обеспечивает свободный выход груза. Конструкция замка требует периодической очистки от налипшей грязи и смазки, так как заклинивание может привести к деформации борта.
Параметры грузоподъемности и габариты
Технические характеристики данной модели позволяют отнести её к среднетоннажной спецтехнике. Платформа имеет грузоподъемность около 10 тонн, что идеально подходит для городских условий и объектов с ограниченной несущей способностью подъездных путей. Объем кузова может изменяться в зависимости от высоты бортов, однако стандартный объем составляет примерно 6,6 кубических метра.
Габариты автомобиля обеспечивают отличную маневренность. Ширина не превышает 2,5 метра, что позволяет беспрепятственно передвигаться по дорогам общего пользования без получения специальных разрешений. Высота в транспортном положении как по кабине, так и по платформе соответствует стандартам для проезда под мостами и путепроводами.
| Параметр | Значение |
|---|---|
| Грузоподъемность | 10 000 кг |
| Объем платформы | 6,6 м³ |
| Угол подъема кузова | 60 градусов |
| Время подъема (полное) | 19 секунд |
Интересные факты
Вот несколько интересных фактов о самосвале КамАЗ 5511, его эксплуатации, устройстве и диагностике:
Универсальность применения: КамАЗ 5511 был разработан как многофункциональный самосвал, который может использоваться в различных условиях — от строительства до сельского хозяйства. Его грузоподъемность составляет около 10 тонн, что делает его идеальным для перевозки различных сыпучих материалов, таких как песок, гравий и земля.
Простота диагностики и ремонта: Одним из ключевых преимуществ КамАЗ 5511 является его простота в обслуживании и ремонте. Конструкция автомобиля позволяет легко получать доступ к основным узлам и агрегатам, что значительно упрощает диагностику и сокращает время на ремонт. Это особенно важно для эксплуатации в условиях, где доступ к специализированным сервисам ограничен.
Долговечность и надежность: Самосвал КамАЗ 5511 славится своей высокой надежностью и долговечностью. Он способен работать в тяжелых условиях, включая низкие температуры и сложные дорожные условия. Это достигается благодаря прочной конструкции и использованию качественных материалов, что делает его популярным выбором среди строительных и транспортных компаний.
Силовой агрегат и трансмиссия

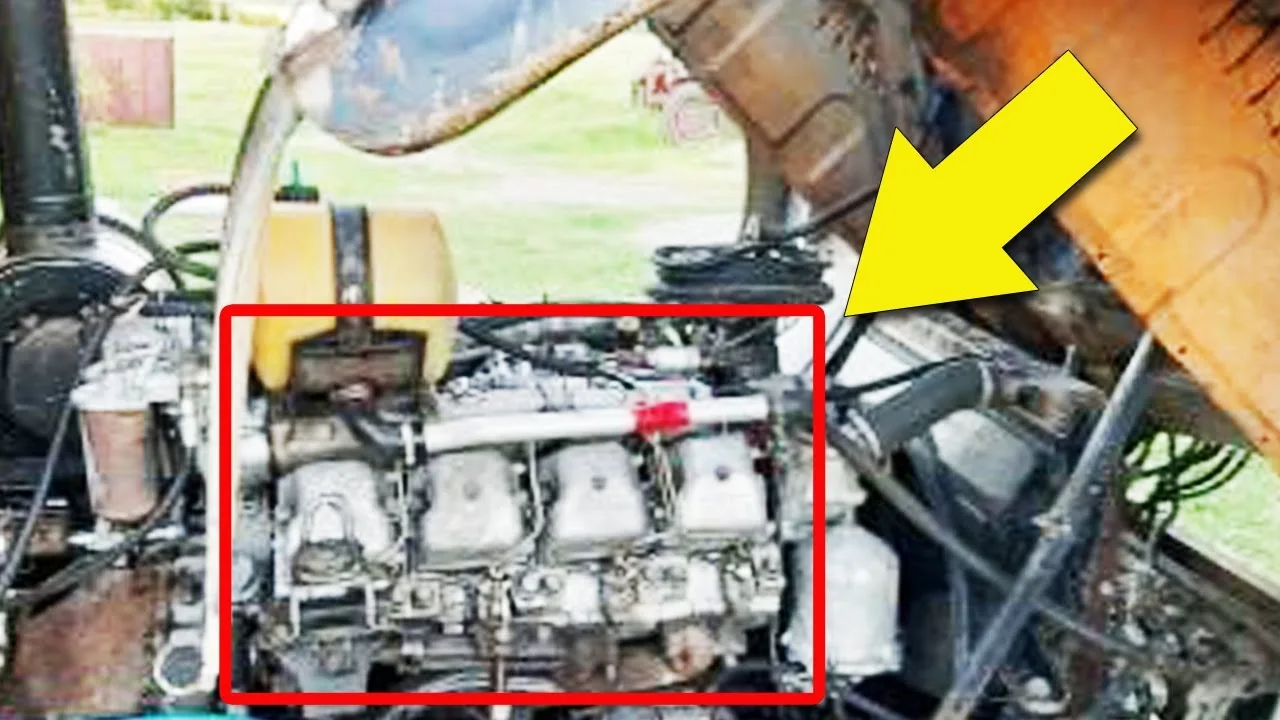

В основе автомобиля лежит дизельный двигатель с турбонаддувом, обеспечивающий отличную тягу на низких оборотах. Обычно устанавливается восьмицилиндровый V-образный мотор, созданный для работы в тяжелых условиях. Механическая система подачи топлива позволяет проводить ремонт и регулировку даже в полевых условиях без сложного электронного оборудования.
Трансмиссия представляет собой механическую десятиступенчатую систему с делителем. Эта конструкция необходима для оптимального использования крутящего момента двигателя при полной нагрузке на сложных маршрутах или крутых подъемах. Делитель удваивает количество передач, что способствует плавному разгону и экономии топлива.
Сцепление выполнено в двухдисковом, сухом варианте с периферийным расположением нажимных пружин. Такой выбор обеспечивает надежность и долговечность при постоянных перегрузках. Гидравлический привод сцепления с пневмоусилителем значительно снижает усилие на педали, облегчая управление автомобилем для водителя.
Ведущие мосты имеют двойную главную передачу и блокировку межосевого дифференциала. Блокировка активируется электропневматическим приводом из кабины, что позволяет легко преодолевать сложные участки бездорожья и предотвращает пробуксовку одного из мостов. Карданные валы оснащены промежуточной опорой, состояние которой необходимо регулярно контролировать.
Системы охлаждения и смазки двигателя
Система охлаждения представляет собой закрытый контур с принудительной циркуляцией жидкости. Центробежный водяной насос эффективно отводит тепло от нагруженных элементов цилиндро-поршневой группы. Радиатор, расположенный перед двигателем и защищенный металлическим кожухом, требует регулярной очистки сжатым воздухом от накопившейся пыли и мусора.
Система смазки комбинированного типа: коренные и шатунные подшипники смазываются под давлением, а стенки цилиндров и кулачки распредвала — разбрызгиванием. Масляный фильтр является полнопоточным и оснащен перепускным клапаном. Для предотвращения масляного голодания при холодном запуске важно выбирать масла с вязкостью, соответствующей климатическим условиям эксплуатации.
⚠️ Важно: Использование двигателя с неисправным термостатом или засоренным радиатором может привести к перегреву и заклиниванию поршневой группы.
Электрооборудование и приборы управления
Электрическая система автомобиля представляет собой однопроводную схему с рабочим напряжением 24 Вольта. Это напряжение выбрано для надежного запуска дизельного двигателя с мощным стартером и для работы высокомощных потребителей. Аккумуляторная батарея состоит из двух последовательно соединенных блоков, размещенных в специальном контейнере на раме автомобиля.
Генераторная установка имеет трехфазную конструкцию и встроенный регулятор напряжения. Привод генератора осуществляется с помощью клиновых ремней, соединенных с шкивом коленчатого вала. Важно правильно отрегулировать натяжение ремней: слишком сильное натяжение может привести к быстрому износу подшипников, а недостаточное — к недозаряду аккумуляторов.
Блок управления и предохранителей находится в кабине водителя. Он защищает электрические цепи от коротких замыканий и перегрузок. При эксплуатации самосвала необходимо уделять особое внимание состоянию проводки, соединяющей датчик подъема кузова и электромагнитный клапан, отвечающий за включение гидроподъемника.
| Элемент | Назначение | Расположение |
|---|---|---|
| Блок предохранителей | Защита электрических цепей | Кабина, под панелью |
| Датчик уровня | Контроль объема жидкости | Гидробак |
| Клапан подъема | Управление гидравлической системой | Рама, рядом с КПП |
Система освещения и сигнализации
Внешние осветительные устройства включают фары, габаритные огни, поворотники и стоп-сигналы. Работа в темное время суток и при плохой видимости (например, в условиях пыли или тумана) требует особого внимания к герметичности светильников и состоянию уплотнителей, поскольку это критически важно для безопасности.
Звуковая сигнализация — это пневматическая система с электропневматическим клапаном. Звук подается из ресиверов пневмосистемы. Водители часто сталкиваются с окислением контактов клапана сигнализации, что можно решить чисткой или заменой этого элемента.
Типичные неисправности и методы их устранения
В процессе эксплуатации даже самая надежная техника может изнашиваться и сталкиваться с различными неисправностями. Одной из распространенных проблем является утечка рабочей жидкости из гидравлической системы. Это может происходить через сальники штока гидроцилиндра или соединения рукавов высокого давления. При обнаружении подтеков необходимо незамедлительно заменить уплотнения, так как потеря жидкости может привести к отказу механизма подъема.
Износ компонентов цилиндро-поршневой группы двигателя проявляется в снижении компрессии и увеличении расхода масла на угар. В таких случаях можно наблюдать дымный выхлоп и потерю мощности. Для диагностики следует измерить компрессию в цилиндрах и, при необходимости, заменить поршневые кольца или гильзы.
Проблемы с трансмиссией часто возникают из-за износа синхронизаторов или подшипников валов коробки передач. Это может проявляться в затрудненном переключении передач или появлении посторонних шумов во время движения. Своевременная замена масла и соблюдение правил переключения (например, двойной выжим при необходимости) помогут продлить срок службы коробки передач.
- Игнорирование прогрева двигателя — запуск под нагрузкой без предварительного прогрева может повредить вкладыши и цилиндры. Рекомендуется дать двигателю поработать на холостом ходу 3-5 минут.
- Превышение угла подъема на неровностях — попытка поднять кузов при крене автомобиля более 3 градусов может привести к опрокидыванию. Всегда выравнивайте площадку перед подъемом.
- Использование некачественного топлива — может вызвать быстрый выход из строя плунжерных пар ТНВД и форсунок. Заправляйтесь только на проверенных автозаправочных станциях.
- Отсутствие смазки в шарнирах — забытые масленки на карданных валах и рулевых тягах могут стать причиной люфтов и разрушения узлов.
Правила технического обслуживания и безопасности
Регулярное техническое обслуживание — ключ к долговечности вашего автомобиля. Оно включает ежедневный осмотр (ЕО) и плановые обслуживания (ТО-1, ТО-2). В процессе ежедневного осмотра проверяются уровень масла в двигателе, охлаждающая жидкость, состояние тормозной системы и давление в шинах.
Первое техническое обслуживание проводится после 4000 км пробега и включает замену масла в двигателе, проверку и настройку зазоров в клапанах, а также смазку всех узлов трения. Второе ТО, которое осуществляется каждые 16000 км, предполагает более детальную диагностику, включая проверку компрессии, состояние подшипников ступиц и регулировку тормозов.
⚠️ Важно: Обслуживание гидравлической системы должно проводиться только после полного опускания кузова и сброса давления в системе.
Безопасность эксплуатации требует правильного использования стояночного тормоза. Перед выходом из автомобиля водитель должен убедиться, что транспортное средство надежно зафиксировано, особенно на склонах. Применение противооткатных упоров обязательно при погрузке и разгрузке.
Соблюдение весовых ограничений и правил распределения груза в кузове помогает избежать перегрузки осей и рамы. Неравномерная загрузка (перекос) создает опасные условия для движения и может привести к аварийным ситуациям. Центр тяжести груза должен находиться в центре платформы.
Эксплуатация самосвала требует от водителя не только навыков вождения, но и понимания работы механизмов подъема и торможения. Своевременное выявление отклонений в работе систем позволяет избежать дорогостоящего ремонта и простоев техники.
Постоянный контроль за состоянием резинотехнических изделий — патрубков, шлангов, сальников — предотвращает внезапные поломки. Резина со временем теряет эластичность и может трескаться, поэтому плановая замена является экономически оправданной мерой.
В заключение, этот автомобиль зарекомендовал себя как надежный помощник в строительстве и промышленности. Правильное обращение и понимание технических аспектов позволяют максимально эффективно использовать его потенциал.
Поддержание автомобиля в исправном состоянии — это не только требование законодательства, но и экономическая необходимость. Простой техники из-за поломки обходится значительно дороже, чем регулярное качественное обслуживание и своевременная замена расходных материалов.
Анализ рынка и конкуренты
Самосвал КамАЗ 5511 занимает значительное место на российском рынке грузовых автомобилей, особенно в сегменте строительной и дорожной техники. Его популярность обусловлена сочетанием надежности, высокой грузоподъемности и доступной цены. В последние годы наблюдается рост интереса к этому автомобилю как со стороны крупных строительных компаний, так и со стороны частных предпринимателей.
На российском рынке самосвалов КамАЗ 5511 конкурирует с несколькими ключевыми игроками. Среди основных конкурентов можно выделить такие марки, как Урал, МАЗ и Hyundai. Каждый из этих производителей предлагает свои уникальные решения и преимущества, что создает разнообразие для потребителей.
Самосвалы Урал, например, известны своей высокой проходимостью и надежностью в условиях сложных климатических и дорожных условий. Они часто используются в горнодобывающей и лесной отраслях, где требуется высокая маневренность и устойчивость. Однако, по сравнению с КамАЗ 5511, Урал может уступать в экономичности и стоимости обслуживания.
МАЗ, в свою очередь, предлагает более современные решения с акцентом на комфорт водителя и высокие экологические стандарты. Эти автомобили часто используются в городских условиях и для перевозки грузов на дальние расстояния. Тем не менее, цена на самосвалы МАЗ может быть выше, что делает их менее доступными для некоторых категорий потребителей.
Hyundai, как южнокорейский производитель, предлагает самосвалы с современными технологиями и высоким уровнем комфорта. Эти автомобили часто оснащены новейшими системами безопасности и управления, что делает их привлекательными для компаний, ориентированных на инновации. Однако, как и в случае с МАЗ, стоимость таких машин может быть значительно выше, чем у КамАЗ 5511.
Важным аспектом, который стоит учитывать при анализе рынка, является также уровень сервиса и доступность запчастей. КамАЗ имеет разветвленную сеть сервисных центров и поставщиков запчастей по всей стране, что делает его эксплуатацию более удобной и менее затратной. Это является одним из ключевых факторов, способствующих выбору в пользу КамАЗ 5511 среди потребителей.
Таким образом, несмотря на наличие конкурентов, КамАЗ 5511 продолжает оставаться одним из наиболее популярных выборов на российском рынке самосвалов благодаря своей надежности, доступности и хорошему соотношению цены и качества. Понимание конкурентной среды и особенностей других производителей позволяет потенциальным покупателям более осознанно подходить к выбору техники, учитывая свои конкретные потребности и условия эксплуатации.
Экономические аспекты эксплуатации
Эксплуатация самосвала КамАЗ 5511 требует внимательного подхода к экономическим аспектам, которые напрямую влияют на общую эффективность работы и рентабельность бизнеса. Важно учитывать как первоначальные затраты на приобретение, так и текущие расходы на обслуживание и эксплуатацию автомобиля.
Первоначальные затраты включают в себя стоимость самого автомобиля, а также дополнительные расходы на регистрацию, страхование и возможные модификации. Самосвал КамАЗ 5511, как правило, имеет конкурентоспособную цену на рынке, что делает его доступным для многих предприятий. Однако, при выборе модели стоит учитывать не только цену, но и технические характеристики, которые могут повлиять на эксплуатационные расходы в будущем.
Текущие расходы на эксплуатацию включают в себя затраты на топливо, техническое обслуживание, ремонт и амортизацию. Самосвал КамАЗ 5511 отличается хорошей топливной экономичностью, что позволяет снизить расходы на горючее. Однако, для достижения максимальной эффективности важно следить за состоянием двигателя и системы питания, а также использовать качественное топливо.
Техническое обслуживание играет ключевую роль в снижении затрат на эксплуатацию. Регулярные проверки и замены расходных материалов, таких как масла, фильтры и тормозные колодки, помогут избежать серьезных поломок и дорогостоящих ремонтов. Также стоит учитывать, что использование оригинальных запчастей может увеличить срок службы автомобиля и снизить вероятность возникновения непредвиденных расходов.
Амортизация самосвала также является важным экономическим аспектом. С течением времени стоимость автомобиля снижается, и это необходимо учитывать при планировании бюджета. Правильная эксплуатация и своевременное обслуживание могут значительно замедлить процесс амортизации, что в свою очередь положительно скажется на остаточной стоимости автомобиля при его продаже.
Кроме того, стоит обратить внимание на возможность получения дополнительных доходов от эксплуатации самосвала. Например, использование автомобиля для выполнения различных видов работ, таких как перевозка строительных материалов или вывоз мусора, может значительно увеличить его рентабельность. Важно также учитывать сезонные колебания спроса на услуги, что позволит оптимально планировать загрузку и минимизировать простои.
Таким образом, экономические аспекты эксплуатации самосвала КамАЗ 5511 требуют комплексного подхода, включающего в себя анализ первоначальных и текущих затрат, а также стратегическое планирование использования автомобиля для достижения максимальной рентабельности.
Обзор модификаций и их отличия
КамАЗ 5511: модификации и их особенности
Самосвал КамАЗ 5511 представляет собой одну из самых популярных моделей в линейке грузовых автомобилей, производимых Камским автомобильным заводом. С момента своего появления на рынке, модель прошла через несколько модификаций, каждая из которых имеет свои уникальные характеристики и предназначение.
КамАЗ 5511 с кузовом объемом 10 м³
Одна из наиболее распространенных модификаций самосвала КамАЗ 5511 оснащена кузовом объемом 10 м³. Этот вариант идеально подходит для перевозки сыпучих материалов, таких как песок, щебень и грунт. Кузов выполнен из высокопрочной стали, что обеспечивает долговечность и устойчивость к механическим повреждениям. Данная модификация также отличается высокой маневренностью, что позволяет эффективно работать в условиях ограниченного пространства.
КамАЗ 5511 с увеличенной грузоподъемностью
Для более тяжелых условий эксплуатации была разработана модификация с увеличенной грузоподъемностью до 15 тонн. Эта версия оснащена усиленной подвеской и более мощным двигателем, что позволяет не только перевозить большие объемы грузов, но и справляться с сложными дорожными условиями. Увеличенная грузоподъемность делает эту модель идеальной для строительных и дорожных работ.
КамАЗ 5511 с гидравлическим подъемом кузова
Еще одной интересной модификацией является версия с гидравлическим подъемом кузова. Эта функция значительно упрощает процесс выгрузки, позволяя быстро и эффективно разгружать самосвал. Гидравлическая система обеспечивает надежность и долговечность, что делает эту модификацию особенно востребованной в строительной отрасли.
КамАЗ 5511 с различными типами привода
В зависимости от условий эксплуатации, самосвал может быть оснащен как задним, так и полным приводом. Модификации с полным приводом обеспечивают лучшую проходимость на сложных участках дороги, что делает их идеальными для работы в условиях бездорожья. Задний привод, в свою очередь, более экономичен и подходит для городских условий.
КамАЗ 5511 с различными типами двигателей
Модель также представлена с различными типами двигателей, что позволяет выбрать оптимальный вариант в зависимости от требований к мощности и экономичности. Двигатели могут быть как дизельными, так и газовыми, что дает возможность выбрать наиболее подходящее топливо для конкретных условий эксплуатации.
Таким образом, самосвал КамАЗ 5511 предлагает широкий выбор модификаций, каждая из которых имеет свои особенности и преимущества. Это делает его универсальным решением для различных отраслей, включая строительство, дорожные работы и грузоперевозки.
Отзывы владельцев и опыт эксплуатации
Самосвал КамАЗ 5511 зарекомендовал себя как надежный и универсальный транспорт для различных видов работ. Владельцы отмечают его высокую производительность и способность справляться с тяжелыми грузами. В отзывах часто упоминается, что данный самосвал отлично подходит для строительных и дорожных работ, а также для перевозки сыпучих материалов.
Одним из ключевых преимуществ КамАЗ 5511 является его мощный двигатель, который обеспечивает отличную динамику и возможность работы в сложных условиях. Владельцы отмечают, что даже при полной загрузке самосвал демонстрирует хорошую маневренность и устойчивость на дороге. Это особенно важно при работе на строительных площадках, где часто встречаются неровности и препятствия.
Что касается комфорта водителя, то многие отмечают, что кабина имеет достаточно просторное и удобное пространство. Однако некоторые владельцы указывают на необходимость улучшения шумоизоляции, так как в процессе работы уровень шума может быть довольно высоким. Тем не менее, наличие современных систем управления и удобных сидений делает длительные поездки менее утомительными.
Важным аспектом эксплуатации КамАЗ 5511 является его экономичность. Владельцы отмечают, что расход топлива находится на приемлемом уровне, что позволяет сократить затраты на эксплуатацию. Однако для достижения оптимальных показателей важно следить за техническим состоянием автомобиля и проводить регулярное обслуживание.
Что касается надежности, то большинство владельцев положительно оценивают долговечность конструкции и качество материалов. Самосвал способен выдерживать значительные нагрузки и не требует частого ремонта. Тем не менее, как и любой другой транспорт, он требует внимательного отношения и регулярного технического обслуживания, что позволяет избежать серьезных поломок и продлить срок службы.
В заключение, отзывы владельцев о КамАЗ 5511 в целом положительные. Самосвал демонстрирует отличные эксплуатационные характеристики, высокую надежность и экономичность. Однако, как и любой другой автомобиль, он требует регулярного ухода и обслуживания для обеспечения долгосрочной и эффективной работы.
