В данной статье мы рассмотрим систему нейтрализации отработавших газов КАМАЗ Евро 5, включая устройство, диагностику и регенерацию сажевого фильтра и катализатора. Понимание работы этих компонентов является ключевым для обеспечения эффективной эксплуатации автомобилей, соответствующих современным экологическим стандартам. Мы обсудим причины забивания фильтров, методы их регенерации, а также коды ошибок, которые могут возникнуть в процессе эксплуатации системы SCR. Эта информация будет полезна как владельцам, так и специалистам по обслуживанию, стремящимся поддерживать оптимальную работу своих транспортных средств.
Архитектура системы очистки выхлопа КАМАЗ Евро 5
Современные двигатели КАМАЗ серии K5, соответствующие стандарту Евро-5, оснащены двухступенчатой системой очистки выхлопных газов. Она включает каталитический нейтрализатор для оксидов азота и сажевый фильтр (DPF).
Часто эти компоненты объединены в один модуль, который устанавливается сразу за выпускным коллектором. Это решение оптимизирует тепловые условия работы и сокращает время, необходимое для достижения рабочей температуры.
Центральным элементом системы является блок управления двигателем EDC7 UC31. Он в реальном времени обрабатывает данные с датчиков давления, температуры и кислорода, что позволяет эффективно регулировать впрыск топлива и работу системы SCR.
Принцип работы каталитического нейтрализатора SCR
Система селективного каталитического восстановления (SCR) использует водный раствор мочевины, известный как AdBlue. Этот раствор впрыскивается в поток выхлопных газов перед катализатором.
При высокой температуре мочевина распадается на аммиак, который реагирует с оксидами азота (NOx) на поверхности катализатора. В результате образуются безопасные азот и водяной пар.
Эффективность процесса зависит от температуры выхлопных газов, которая должна находиться в строго установленном диапазоне, контролируемом системой управления.
Важно отметить, что катализатор Евро 5 не является расходным материалом в привычном смысле. Однако его срок службы ограничен качеством используемого топлива и реагента.

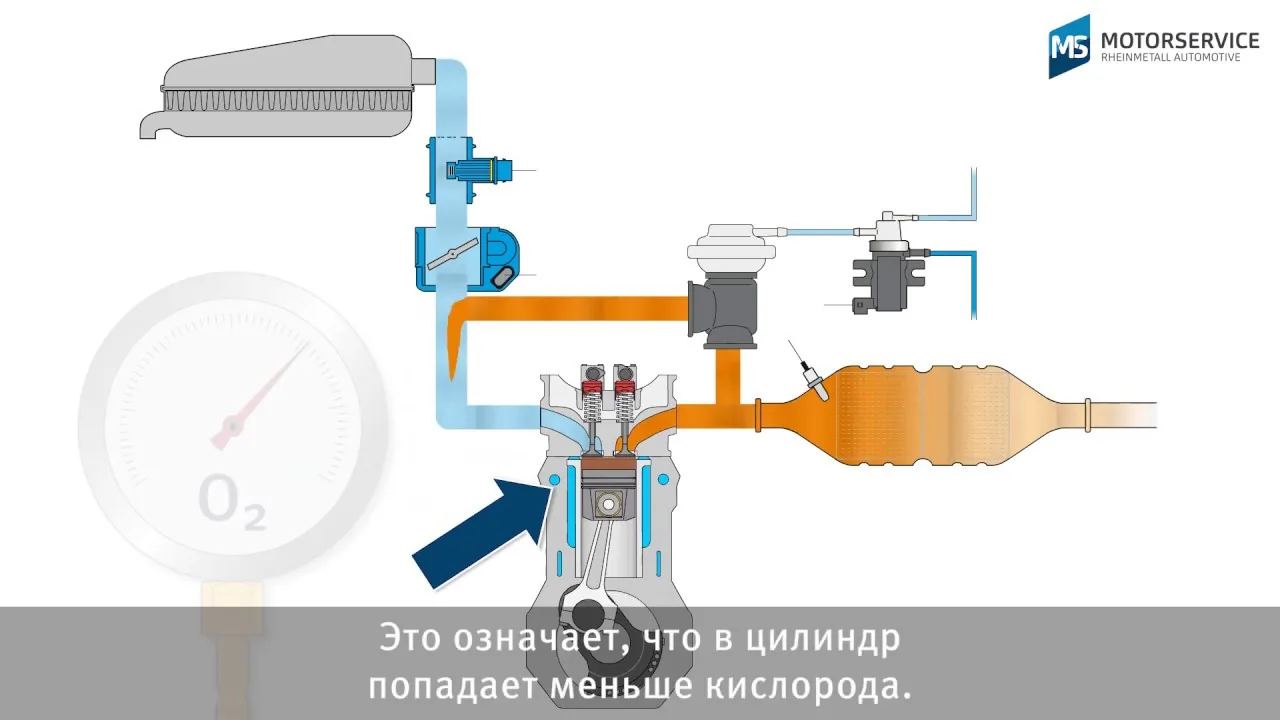

| Компонент системы | Описание | Диагностика и регенерация |
|---|---|---|
| Система EGR | Система рециркуляции отработавших газов, уменьшающая выбросы NOx. | Проверка на наличие утечек, замена фильтров, очистка радиатора EGR. |
| Катализатор | Устройство, преобразующее вредные вещества в менее опасные. | Проверка на засорение, замена при снижении эффективности, диагностика с помощью OBD-II. |
| Фильтр сажевых частиц (DPF) | Устройство для улавливания сажевых частиц из отработавших газов. | Регулярная регенерация (активная и пассивная), диагностика давления и температуры, замена при сильном загрязнении. |
Интересные факты
Вот несколько интересных фактов о системе нейтрализации отработавших газов КАМАЗ Евро 5:
Система SCR (Selective Catalytic Reduction): В двигателях КАМАЗ Евро 5 используется технология селективного каталитического восстановления (SCR), которая позволяет значительно снизить уровень выбросов оксидов азота (NOx). В этой системе в отработанные газы добавляется раствор мочевины (AdBlue), который реагирует с NOx, превращая их в безвредный азот и воду.
Диагностика и мониторинг: Современные системы нейтрализации оснащены датчиками, которые постоянно отслеживают уровень выбросов и эффективность работы катализаторов. Это позволяет не только поддерживать экологические нормы, но и предупреждать водителя о возможных неисправностях, что способствует более эффективному обслуживанию и снижению затрат на ремонт.
Регенерация фильтров сажевых частиц (DPF): В системе КАМАЗ Евро 5 также предусмотрена регенерация фильтров сажевых частиц, которая позволяет удалять накопленные сажевые частицы. Этот процесс может быть активным (при высоких температурах двигателя) или пассивным (при помощи добавления специальных присадок в топливо), что обеспечивает долговечность системы и поддерживает ее эффективность на высоком уровне.
Функционирование сажевого фильтра (DPF)
В процессе нейтрализации газов осуществляется механическая фильтрация твердых частиц сажи, которые задерживаются в керамических ячейках фильтра.
С накоплением сажи увеличивается сопротивление потоку газов, что фиксируется датчиком дифференциального давления. Блок управления запускает процесс регенерации.
Регенерация заключается в принудительном повышении температуры выхлопных газов до 600 градусов Цельсия. Это позволяет сжигать накопленные отложения и превращать их в газообразное состояние.
⚠️ Важно: Применение топлива с высоким содержанием серы или масел с неподходящими присадками приводит к образованию золы, которую невозможно удалить. Это может вызвать необратимое засорение фильтра.
Представляем таблицу основных элементов системы и их назначение:
| Компонент | Функция | Критический параметр |
|---|---|---|
| Катализатор SCR | Нейтрализация NOx | Концентрация мочевины |
| Сажевый фильтр DPF | Улавливание твердых частиц | Перепад давления |
| Датчик NOx | Контроль эффективности | Сигнал напряжения |
| Форсунка мочевины | Дозирование реагента | Герметичность и факел |
Диагностика неисправностей и коды ошибок
Обнаружение неисправностей в системе нейтрализации начинается с визуального осмотра и подключения диагностического оборудования в соответствии с протоколами КАМАЗ.
Первоначальный анализ включает проверку состояния проводки, отсутствие утечек воздуха в системе выпуска и уровень жидкости в баке AdBlue.
Наиболее распространенные неисправности фиксируются блоком управления и сохраняются в виде кодов ошибок. Эти коды можно считать через стандартный разъем OBDII или специализированный порт EDC7.
Типичные коды ошибок и их расшифровка
Одной из распространенных проблем является ошибка, указывающая на низкую эффективность катализатора или сажевого фильтра. Это часто связано с программными сбоями или физическим повреждением сот фильтра.
Также могут возникать ошибки, связанные с датчиком перепада давления. Он может давать некорректные показания из-за загрязнения измерительных трубок конденсатом или сажей.
Если концентрация мочевины в выхлопных газах не соответствует нормам, система может перейти в аварийный режим, ограничивая крутящий момент двигателя.
Для точной диагностики важно использовать актуальные базы данных кодов неисправностей, так как интерпретация может варьироваться в зависимости от версии прошивки EDC7.
Рассмотрим основные признаки, указывающие на необходимость вмешательства в работу системы:
- Значительное увеличение расхода топлива без изменения условий эксплуатации.
- Нестабильная работа двигателя на холостом ходу.
- Частые неудачные попытки активной регенерации.
- Появление черного или белого дыма из выхлопной трубы.
Методы аппаратной диагностики
Проверка системы требует осциллографа для анализа сигналов от датчиков и манометра для определения давления в выпускном тракте.
Сравнение значений от датчика давления с эталонными данными позволяет выявить степень загрязнения фильтра или наличие утечек в системе.
Крайне важно проверить работу форсунки, отвечающей за подачу мочевины. Необходимо оценить герметичность клапана и качество распыла, так как кристаллы мочевины могут полностью заблокировать выхлопную трубу.
Использование тепловизора или пирометра позволяет оценить равномерность нагрева катализатора, что помогает выявить «мертвые зоны» или повреждения внутренней структуры.
Таблица соответствия симптомов и возможных причин:
| Симптом | Возможная причина | Метод проверки |
|---|---|---|
| Уменьшение мощности | Забитый сажевый фильтр | Измерение давления |
| Повышенный расход AdBlue | Неисправность датчика NOx | Диагностика с помощью сканера |
| Запах аммиака | Избыток мочевины | Визуальный осмотр |
Процесс регенерации и восстановления пропускной способности
Восстановление функциональности системы газоочистки может происходить в автоматическом, принудительном или сервисном режиме, в зависимости от уровня загрязнения.
Автоматическая регенерация осуществляется во время движения автомобиля при соблюдении определенных параметров температуры и скорости вращения коленчатого вала.
Если условия движения не позволяют завершить процесс, например, из-за частых остановок или низкой скорости, система переходит в режим ожидания. Это требует вмешательства оператора или сервисного специалиста.
Принудительная регенерация с места
Для начала процедуры очистки фильтра без перемещения автомобиля необходимо выполнить несколько условий, включая прогрев двигателя до рабочей температуры.
Водитель должен убедиться в отсутствии активных неисправностей, которые могут помешать запуску регенерации, таких как низкий уровень масла или проблемы с системой охлаждения.
Инициация процедуры осуществляется через меню на приборной панели или с помощью диагностического сканера, после чего обороты двигателя автоматически увеличиваются.
Время выполнения процесса может варьироваться от 20 до 40 минут. В течение этого времени не рекомендуется глушить двигатель или снижать его обороты.
Сервисная химическая и механическая чистка
Когда программная регенерация неэффективна из-за высокого уровня золы, необходимо демонтировать фильтр и произвести его физическую очистку.
Химическая промывка с использованием специализированных растворов позволяет удалить отложения, но требует тщательной сушки и продувки после процедуры.
Механическая очистка сжатым воздухом или ультразвуком эффективно удаляет твердые частицы, однако должна проводиться осторожно, чтобы не повредить хрупкую керамическую структуру.
После любой глубокой очистки обязательно сбросьте счетчики сажи в блоке управления двигателем.
⚠️ Важно: Выполнение регенерации в закрытом помещении без мощной вытяжной вентиляции строго запрещено из-за риска отравления продуктами сгорания и выхлопными газами.
Теперь рассмотрим пошаговую инструкцию по сервисной регенерации с использованием диагностического сканера:
- Подключите диагностический адаптер к разъему вашего автомобиля и запустите программное обеспечение.
- Перейдите в раздел «Сервисные функции» и выберите опцию «Принудительная регенерация DPF».
- Наблюдайте за температурой выхлопных газов на экране сканера; она должна постепенно увеличиваться.
- По завершении цикла проверьте статус «Степень заполнения» — значение должно сброситься до 0%.
Типичные ошибки при обслуживании и эксплуатации
Неправильное обслуживание системы нейтрализации может привести к высоким затратам на ремонт и сокращению срока службы двигателя.
Многочисленные проблемы возникают из-за пренебрежения стандартами качества эксплуатационных жидкостей и несоблюдения регламентных процедур.
Знание распространенных ошибок помогает избежать серьезных поломок и продлить срок службы каталитического нейтрализатора.
Ошибки в эксплуатации и выборе материалов
Одной из основных причин выхода системы из строя является использование некачественного топлива или его заменителей с высоким содержанием серы.
Сера негативно влияет на катализатор, снижая его эффективность, и способствует образованию серной кислоты, которая разрушает компоненты системы.
Применение моторных масел, не соответствующих стандартам CJ-4 или CK-4, приводит к быстрому накоплению золы, которую невозможно удалить с помощью регенерации.
Замерзание мочевины при низких температурах также представляет серьезную проблему, если не предусмотрен подогрев бака и трубопроводов. Это может привести к разрыву трубок или поломке насоса.
Список наиболее распространенных ошибок при обслуживании:
- Игнорирование сигналов системы — продолжение эксплуатации при включенном индикаторе неисправности может повредить поршни.
- Использование заглушек и эмуляторов — программное или физическое удаление катализатора нарушает работу двигателя и увеличивает токсичность выбросов.
- Нарушение герметичности выхлопной системы — подсос воздуха перед датчиками давления искажает показания и сбивает алгоритмы управления.
- Неправильная установка форсунки мочевины — негерметичное соединение приводит к утечкам и кристаллизации мочевины на срезе форсунки.
Ошибки при диагностике и ремонте
В процессе диагностики часто происходит неправильная замена исправных датчиков без предварительной проверки цепей питания и заземления.
Попытки «прожечь» фильтр на открытом огне без контроля температуры могут привести к оплавлению металлического корпуса и повреждению керамических элементов.
Калибровку датчиков после их замены или ремонта нельзя недооценивать. Ее отсутствие может вызвать серьезные ошибки и неправильное функционирование системы управления.
Рекомендации по продлению ресурса системы
Соблюдение основных правил эксплуатации и технического обслуживания существенно продлевает срок службы дорогостоящих элементов системы газоочистки.
Ключевым аспектом является использование только сертифицированных масел и топлива, соответствующих стандартам производителя двигателя.
Регулярная проверка уровня и качества жидкости AdBlue, а также своевременная замена фильтров тонкой очистки топлива — необходимые меры.
Правила эксплуатации в различных условиях
При эксплуатации автомобиля в городских условиях, где часто происходят остановки, важно периодически выезжать на трассу, чтобы система могла завершить цикл регенерации.
Зимой следует внимательно следить за работой системы подогрева бака с мочевиной и избегать попадания в него посторонних жидкостей.
При заправке на несертифицированных автозаправочных станциях рекомендуется использовать дополнительные фильтры-отстойники, чтобы предотвратить попадание воды и загрязнений.
Своевременное устранение проблем с двигателем, таких как повышенный расход масла или неправильная работа форсунок, поможет избежать быстрого закоксовывания фильтра.
Регулярный контроль состояния системы выпуска отработавших газов необходим:
- Ежедневный визуальный осмотр на наличие утечек и повреждений.
- Проверка на наличие ошибок через диагностический разъем во время каждого планового технического обслуживания.
- Мониторинг расхода мочевины (нормальный показатель составляет 3-6% от расхода дизельного топлива).
- Проверка состояния воздушного фильтра, так как его загрязнение может повлиять на состав смеси и температуру выхлопных газов.
Обеспечение эффективной работы нейтрализатора
Поддержание системы нейтрализации выхлопных газов КАМАЗ Евро 5 в рабочем состоянии требует комплексного подхода и внимательного отношения к сигналам от бортовой системы диагностики.
Знание физических и химических процессов, происходящих в катализаторе и сажевом фильтре, помогает операторам и техническим специалистам принимать обоснованные решения при возникновении неисправностей.
Соблюдение регламентов обслуживания, использование качественных расходных материалов и грамотная диагностика являются основой надежной работы двигателя. Это обеспечивает соответствие экологическим нормам и экономичную эксплуатацию грузовика.
Влияние качества топлива на работу системы нейтрализации
Качество топлива играет ключевую роль в эффективности работы системы нейтрализации отработавших газов на автомобилях КАМАЗ, соответствующих стандартам Евро 5. Неправильный выбор топлива может привести к различным проблемам, включая увеличение выбросов вредных веществ, снижение мощности двигателя и ускоренный износ компонентов системы нейтрализации.
Во-первых, топливо должно соответствовать установленным стандартам по содержанию серы. В соответствии с требованиями Евро 5, содержание серы в дизельном топливе не должно превышать 10 мг/кг. Высокое содержание серы приводит к образованию сернистого газа (SO2), который, в свою очередь, может негативно сказаться на работе каталитических нейтрализаторов и фильтров твердых частиц (DPF). Это может вызвать их преждевременное загрязнение и необходимость в частой регенерации.
Во-вторых, качество топлива также определяется его физико-химическими свойствами, такими как цетановое число, вязкость и содержание ароматических углеводородов. Низкое цетановое число может привести к ухудшению процесса сгорания, что, в свою очередь, вызывает увеличение выбросов углеводородов и оксидов азота (NOx). Это негативно сказывается на работе системы EGR (рециркуляции отработавших газов) и может привести к перегреву и повреждению компонентов системы нейтрализации.
Кроме того, наличие примесей в топливе, таких как вода или твердые частицы, может вызвать засорение фильтров и насосов, что также негативно сказывается на работе всей системы. Вода в топливе может привести к коррозии и образованию отложений, что в конечном итоге может привести к сбоям в работе системы нейтрализации.
Для обеспечения надежной работы системы нейтрализации необходимо использовать только качественное топливо, соответствующее требованиям производителя. Рекомендуется регулярно проводить диагностику системы, чтобы выявить возможные проблемы, связанные с качеством топлива, и принимать меры для их устранения. Это может включать в себя замену фильтров, очистку системы или даже использование специальных добавок для улучшения характеристик топлива.
Таким образом, влияние качества топлива на работу системы нейтрализации отработавших газов КАМАЗ Евро 5 является значительным. Правильный выбор и использование топлива не только способствуют снижению вредных выбросов, но и увеличивают срок службы компонентов системы, что в конечном итоге приводит к экономии средств на ремонте и обслуживании автомобиля.
Рекомендации по выбору топлива для КАМАЗ Евро 5
Выбор топлива для автомобилей КАМАЗ Евро 5 является важным аспектом, который напрямую влияет на эффективность работы системы нейтрализации отработавших газов, а также на общие эксплуатационные характеристики двигателя. Для обеспечения оптимальной работы системы необходимо учитывать несколько ключевых факторов.
Во-первых, рекомендуется использовать дизельное топливо, соответствующее стандартам Евро 5. Это топливо имеет низкое содержание серы (не более 10 мг/кг), что способствует снижению образования оксидов серы и улучшает работу системы нейтрализации, в частности, катализаторов. Использование топлива с высоким содержанием серы может привести к быстрому выходу из строя каталитических нейтрализаторов и фильтров сажевых частиц (ФСЧ).
Во-вторых, важно обращать внимание на качество топлива. Рекомендуется приобретать топливо у проверенных поставщиков, которые могут гарантировать соответствие продукта установленным стандартам. Некачественное топливо может содержать примеси, которые негативно влияют на работу двигателя и системы очистки отработавших газов. Это может привести к образованию отложений, засорению фильтров и снижению общей производительности автомобиля.
Также стоит учитывать сезонные изменения в качестве топлива. В зимний период рекомендуется использовать зимние сорта дизельного топлива, которые имеют более низкую температуру застывания. Это поможет избежать проблем с запуском двигателя и обеспечит стабильную работу системы нейтрализации даже в холодное время года.
Кроме того, следует помнить о необходимости регулярного контроля состояния топлива. В случае длительного хранения дизельного топлива могут возникать процессы окисления и образования осадка, что также негативно скажется на работе двигателя и системы очистки. Рекомендуется использовать специальные добавки, которые помогают стабилизировать топливо и предотвращают его порчу.
Наконец, важно учитывать, что использование альтернативных видов топлива, таких как биодизель, должно быть согласовано с производителем автомобиля. Не все двигатели КАМАЗ Евро 5 могут корректно работать на таких видах топлива, что может привести к поломкам и снижению эффективности системы нейтрализации.
В заключение, правильный выбор топлива для КАМАЗ Евро 5 является залогом не только эффективной работы системы нейтрализации отработавших газов, но и долговечности всего автомобиля. Соблюдение рекомендаций по выбору и использованию топлива поможет избежать многих проблем и обеспечит надежную эксплуатацию транспортного средства.
Проблемы, связанные с некачественным топливом
Некачественное топливо является одной из основных причин, способствующих ухудшению работы системы нейтрализации отработавших газов (СНГ) на автомобилях КАМАЗ, соответствующих стандарту Евро 5. Использование топлива с низким качеством может привести к образованию отложений в системе, что, в свою очередь, негативно сказывается на ее эффективности и долговечности.
Во-первых, некачественное топливо может содержать высокие уровни серы и других вредных примесей. Это приводит к образованию сульфатных отложений в каталитических нейтрализаторах, что значительно снижает их способность к нейтрализации токсичных веществ. В результате, уровень выбросов вредных газов может превышать допустимые нормы, что не только нарушает экологические требования, но и может привести к штрафам для владельцев транспортных средств.
Во-вторых, использование топлива с низким октановым числом может вызвать детонацию в двигателе. Это приводит к повышенному образованию углеродных отложений на поршнях и в камере сгорания, что также негативно сказывается на работе системы нейтрализации. Углеродные отложения могут забивать фильтры и каталитические нейтрализаторы, что требует их более частой замены или регенерации.
Кроме того, некачественное топливо может содержать воду и другие жидкости, которые могут вызвать коррозию металлических частей системы нейтрализации. Это может привести к утечкам и снижению общей эффективности работы системы. Вода в топливе также может вызвать образование эмульсий, что затрудняет процесс сгорания и увеличивает выбросы вредных веществ.
Для предотвращения проблем, связанных с некачественным топливом, владельцам автомобилей КАМАЗ рекомендуется использовать только сертифицированные и проверенные источники топлива. Регулярная диагностика и обслуживание системы нейтрализации также помогут выявить и устранить проблемы на ранних стадиях, что позволит избежать серьезных поломок и продлить срок службы автомобиля.
В заключение, некачественное топливо представляет собой серьезную угрозу для системы нейтрализации отработавших газов КАМАЗ Евро 5. Важно осознавать риски, связанные с его использованием, и принимать меры для обеспечения качественного топлива, что в конечном итоге позволит сохранить эффективность работы двигателя и системы нейтрализации, а также соответствие экологическим стандартам.
