В данной статье мы подробно рассмотрим процесс замены и ремонта колена выхлопной трубы КАМАЗ, что является важной процедурой для поддержания работоспособности и долговечности вашего автомобиля. Мы предоставим техническую инструкцию, включая размеры и артикулы необходимых комплектующих для моделей Евро-2, 3 и 4, а также этапы монтажа и советы по устранению прогаров. Эта информация поможет вам не только сэкономить время и деньги на ремонте, но и обеспечить надежную работу выхлопной системы вашего КАМАЗа.
Конструктивные особенности и классификация деталей
Колено выхлопной трубы — это изогнутый металлический элемент, который соединяет жесткий выпускной коллектор двигателя с гибким гофрированным участком или непосредственно с корпусом глушителя. Основная задача этого компонента — изменять направление потока отработанных газов и компенсировать первичные вибрации, передающиеся от блока цилиндров. В зависимости от модели двигателя, будь то традиционный КАМАЗ 740 или более современные версии КАМАЗ 5490 с моторами Cummins, форма и размеры колена могут значительно различаться. Это требует тщательного выбора запчасти по каталожному номеру.
Для его производства чаще всего используется жаропрочная сталь, способная выдерживать агрессивную химическую среду выхлопных газов и высокие температуры. Однако качество металла может варьироваться у разных производителей, что влияет на срок службы. Некоторые модели имеют дополнительные фланцы для подключения датчиков системы нейтрализации отработанных газов, что характерно для техники экологического класса Евро-4 и выше. В таких случаях важно проверить наличие и состояние резьбовых отверстий перед установкой.
Различия по экологическим классам
Для двигателей стандартов Евро-2 и Евро-3 конструкция колена проста: это изогнутая труба с фланцем на одном конце и гладким или слегка профилированным окончанием для хомута на другом. Ключевым моментом является состояние фланца, так как именно он соединяется с выпускным коллектором через прокладку. В более современных моторах, соответствующих требованиям Евро-4 и Евро-5, конструкция усложняется дополнительными креплениями и измененной длиной выпускного тракта, необходимыми для установки сажевых фильтров или систем SCR.
⚠️ Важно: Установка колена от двигателя Евро-2 на мотор Евро-4 невозможна без значительной переработки всей выпускной системы, так как различаются точки крепления и диаметры выходных отверстий.
При выборе запчасти следует учитывать не только внешний диаметр, но и расстояние между крепежными отверстиями. Ошибка в несколько миллиметров может сделать установку невозможной или привести к перекосу, что, в свою очередь, вызовет быстрое прогорание новой прокладки. В таблице ниже представлены основные параметры для популярных модификаций.
| Параметр | КАМАЗ Евро-2/3 (740.11, 740.30) | КАМАЗ Евро-4 (Cummins, 740.7x) |
|---|---|---|
| Диаметр трубы (мм) | 100-110 | 120-130 |
| Количество отверстий фланца | 4 или 6 | 6 или 8 |
| Материал исполнения | Сталь 20, 09Г2С | Жаропрочная сталь с добавками |
Также стоит отметить, что толщина стенки трубы влияет на долговечность. Заводские детали обычно имеют стенку толщиной не менее 3-4 мм, в то время как дешевые аналоги могут быть тоньше, что приводит к более быстрому прогоранию. При визуальном осмотре снятой детали обратите внимание на характер повреждений: если металл истончен и рассыпается — это свидетельствует о естественном износе, а трещина в области сварного шва или резкого изгиба может указывать на перекос при установке.
⚠️ Важно: При установке колена убедитесь, что оно не соприкасается с рамой, кабиной или другими элементами шасси. Вибрация во время движения может быстро износить даже толстый металл.
| Этап работы | Описание действий | Необходимые инструменты |
|---|---|---|
| Подготовка | Поднять автомобиль на подъемнике, обеспечить доступ к выхлопной трубе | Подъемник, домкрат, ключи |
| Снятие старого колена | Отсоединить крепления, удалить старое колено | Ключи, отвертка, молоток |
| Установка нового колена | Установить новое колено, закрепить его на месте | Ключи, герметик для выхлопа |
| Проверка герметичности | Запустить двигатель, проверить на наличие утечек | Динамометр, слух для проверки |
| Завершение | Опустить автомобиль, убрать инструменты | Подъемник, домкрат |
Интересные факты
Вот несколько интересных фактов о замене и ремонте колена выхлопной трубы на КАМАЗ:
Материалы и технологии: Колена выхлопной трубы КАМАЗ часто изготавливаются из нержавеющей стали или специального жаропрочного сплава. Это связано с высокими температурами и агрессивной средой, в которой они работают. Современные технологии позволяют создавать более устойчивые к коррозии и механическим повреждениям детали, что увеличивает срок службы выхлопной системы.
Влияние на производительность: Замена колена выхлопной трубы может существенно повлиять на производительность двигателя. Изношенные или поврежденные колена могут вызывать утечки выхлопных газов, что приводит к снижению мощности и увеличению расхода топлива. Правильная установка нового колена может улучшить эффективность работы двигателя и снизить уровень выбросов.
Сложность ремонта: Ремонт или замена колена выхлопной трубы на КАМАЗ может быть сложной задачей из-за ограниченного пространства и необходимости работы с высокими температурами. Часто требуется использование специального инструмента и навыков, чтобы избежать повреждения других компонентов выхлопной системы. Поэтому многие владельцы предпочитают доверять эту работу профессиональным механикам.
Диагностика неисправностей и подготовка к замене
Перед началом демонтажа важно провести детальную диагностику. Это поможет убедиться, что неисправность связана именно с коленом, а не с прокладкой или глушителем. Явным признаком проблемы служит свистящий или шипящий звук на высоких оборотах двигателя, который усиливается при увеличении нагрузки. Если вы заметили копоть вокруг соединения выпускного коллектора и трубы, это указывает на нарушение герметичности и требует срочного вмешательства.
Если есть возможность воспользоваться подъемником или смотровой ямой, внимательно проверьте состояние крепежных элементов. Часто болты, удерживающие фланец, оказываются прикипевшими или поврежденными коррозией. В некоторых случаях труба может быть в порядке, но деформирована, что приводит к неплотному прилеганию плоскостей фланцев. Проверку следует проводить визуально и на слух, а также с помощью аккуратного обстукивания молотком для выявления скрытых трещин, замаскированных слоем нагара.
Необходимый инструмент и материалы
Для выполнения работ потребуется стандартный набор слесарного инструмента, но работа с выхлопной системой требует особого подхода. В первую очередь понадобятся рожковые и накидные ключи размером от 12 до 24 мм, а также вороток с головками. Учитывая высокую вероятность закипания резьбовых соединений, желательно иметь проникающую смазку, такую как WD-40 или её аналоги, для предварительной обработки болтов.
Кроме инструмента, необходимо подготовить расходные материалы. Обязательно потребуется новая прокладка выпускного коллектора, так как старые, даже если выглядят целыми, после снятия теряют герметизирующие свойства и не подлежат повторному использованию. Также может понадобиться графитная смазка для обработки поверхностей перед сборкой, что облегчит будущий демонтаж и улучшит прилегание.
В список необходимых материалов стоит добавить новые болты и гайки, если старые имеют следы коррозии или вытянутую резьбу. Использование старых крепежных элементов может ослабить соединение в дороге и привести к потере герметичности. Для фиксации некоторых типов соединений могут понадобиться специальные хомуты, которые также лучше заменить на новые, так как старые часто теряют силу затяжки после нагрева.
Технология демонтажа и установки колена
Замена начинается с обеспечения доступа к выпускному коллектору. В зависимости от модели КАМАЗа это может потребовать снятия теплоизоляционных экранов или даже демонтажа некоторых элементов кабины, если доступ снизу затруднен. Перед началом работ рекомендуется обработать все резьбовые соединения проникающей смазкой и дать ей время для воздействия, особенно если автомобиль использовался в условиях повышенной влажности или под воздействием зимних реагентов.
Снятие старого колена осуществляется путем откручивания болтов, крепящих фланец к выпускному коллектору, а также ослабления хомута или откручивания болтов, соединяющих его с глушителем. Если болты фланца не поддаются откручиванию из-за коррозии, не стоит прикладывать чрезмерные усилия, чтобы не сломать шпильку в коллекторе. Лучше прогреть гайку с помощью горелки или воспользоваться специальным съемником, если это возможно. После снятия крепежа труба аккуратно извлекается вниз, освобождая выходное отверстие коллектора.
Порядок монтажа нового элемента
Установка нового колена начинается с тщательной очистки поверхности выпускного коллектора от нагара и остатков старой прокладки. Эта область должна быть ровной и чистой для надежного прилегания. Новая прокладка устанавливается на место, после чего аккуратно подводится новое колено. Важно следить за тем, чтобы деталь не перекосилась при установке, чтобы избежать повреждения мягкого материала прокладки острыми краями болтов или трубы.
Затяжка болтов крепления фланца осуществляется крест-накрест, начиная с центральных болтов (если их много) или по диагонали. Это позволяет равномерно прижать прокладку по всей площади. Момент затяжки должен соответствовать техническим требованиям. Если динамометрического ключа нет, болты затягиваются до упора с разумным усилием, чтобы не повредить резьбу в чугунном коллекторе. После фиксации фланца собирается соединение со стороны глушителя, где также необходимо обеспечить герметичность.
На завершающем этапе устанавливаются все снятые теплозащитные экраны и элементы облицовки. После завершения сборки следует запустить двигатель и визуально, а также на слух, проверить качество выполненной работы. Отсутствие дыма и посторонних звуков в области стыка говорит о правильности выполненных операций. Если обнаруживается утечка газов, необходимо повторно проверить затяжку болтов после небольшого прогрева двигателя, так как металл при нагреве расширяется и соединение может ослабнуть.
⚠️ Внимание: После первых 100-200 км пробега обязательно выполните контрольную затяжку болтовых соединений, так как новые детали и прокладки могут пройти процесс усадки.
Типичные ошибки и методы их предотвращения
В процессе ремонта выхлопной системы даже опытные специалисты могут столкнуться с ошибками, которые сокращают срок службы новых компонентов. Анализ распространенных ситуаций позволяет составить рекомендации, соблюдение которых поможет избежать повторных поломок и ненужных затрат. Пренебрежение этими аспектами часто приводит к тому, что новое колено выходит из строя быстрее, чем предшествующее.
- Использование старой прокладки — установка новой детали на старую прокладку почти всегда приводит к утечке газов. Материал прокладки деформируется при первом нагреве и теряет эластичность. Всегда используйте новый уплотнитель.
- Неравномерная затяжка болтов — затягивание болтов фланца последовательно по кругу, а не крест-накрест, может вызвать перекос. Это приводит к неравномерному прижиму прокладки и её быстрому прогоранию в одной точке.
- Отсутствие компенсации напряжений — установка жесткого колена без проверки состояния гофры глушителя приводит к передаче всех вибраций двигателя на трубу. Это может вызвать усталостное разрушение металла в местах изгибов.
- Игнорирование состояния крепежа — установка новых деталей на старые, вытянутые или корродировавшие болты не создает необходимого усилия прижима. Это может привести к разгерметизации соединения при первой же вибрационной нагрузке.
Кроме указанных ошибок, стоит отметить проблему неправильного подбора длины трубы. Если колено слишком короткое или длинное, его приходится устанавливать с натягом или зазором, что создает постоянное механическое напряжение в металле. В таких случаях труба может треснуть в области сварного шва фланца уже через несколько тысяч километров пробега. Всегда проверяйте геометрию новой детали, прикладывая её к старой перед покупкой или установкой.
Еще одним важным моментом является качество запчастей. Рынок переполнен продукцией различного качества, и дешевые аналоги часто изготавливаются из тонкого металла, который может прогорать за один сезон. Экономия на качестве в данном случае нецелесообразна, так как стоимость работ по замене может превысить цену самой детали. Лучше приобрести оригинальное изделие или проверенный аналог от известного производителя.
Рекомендации по продлению срока службы выпускной системы
Чтобы новое колено выхлопной трубы прослужило долго, важно следить за состоянием двигателя и системы выпуска. Неправильная работа мотора, например, позднее зажигание или неисправные форсунки, может повысить температуру выхлопных газов, что ускоряет износ металла. Регулярное техническое обслуживание двигателя также положительно сказывается на сроке службы выхлопной системы.
Не менее важно обратить внимание на крепление глушителя. Если он свободно болтается на кронштейнах из-за изношенных резинок, вся вибрация передается на трубы, что может привести к их повреждению. Замена резинок глушителя — простая и недорогая процедура, которая значительно уменьшает механическую нагрузку на сварные швы и изгибы выхлопной системы.
В таблице ниже представлены сравнительные характеристики различных методов ремонта, которые помогут вам принять решение в экстренной ситуации или при планировании обслуживания.
| Метод | Срок службы | Надежность |
|---|---|---|
| Полная замена колена | Высокий (2-5 лет) | Максимальная |

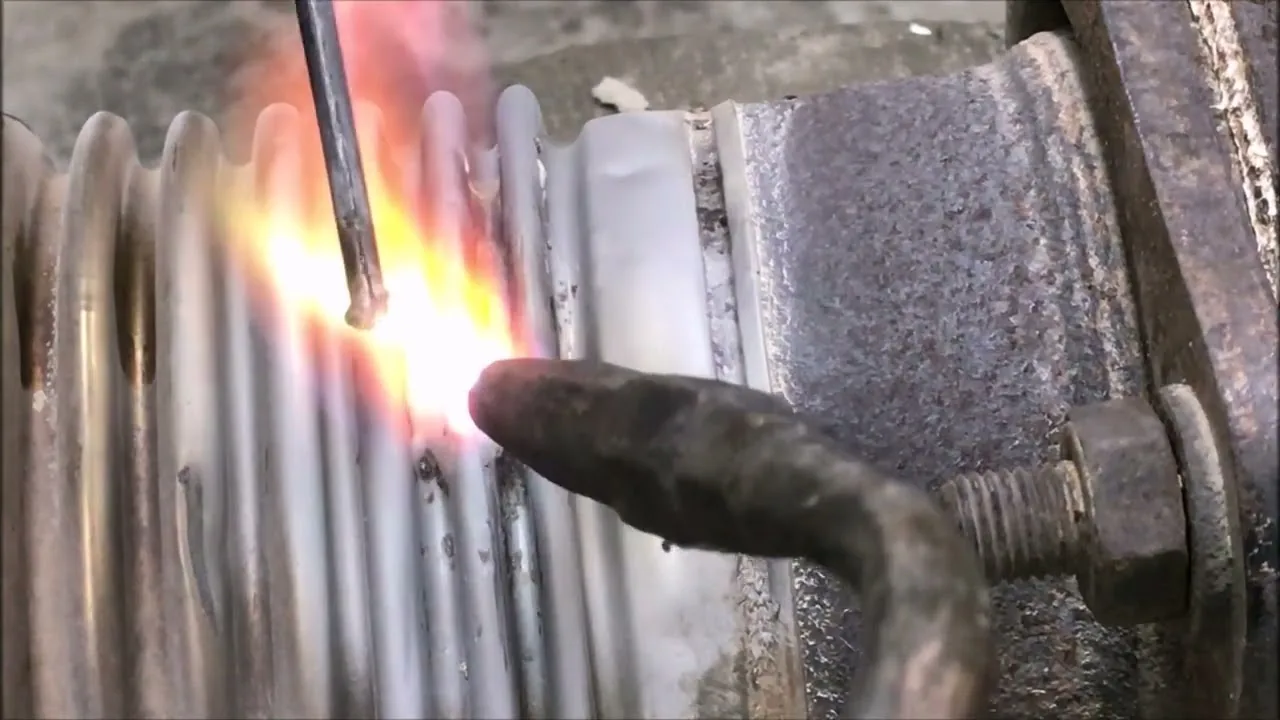

| Заваривание трещин | Низкий (1-6 мес.) | Средняя (зависит от навыка) |
| Намотка жаростойкой ленты | Временный (до замены) | Низкая |
В заключение, стоит отметить, что выпускная система КАМАЗа — ключевой элемент, влияющий не только на уровень шума и экологичность, но и на тяговые характеристики двигателя. Своевременная замена колена выхлопной трубы помогает поддерживать оптимальное сопротивление выпуску, что особенно важно для турбированных моторов. Правильный выбор запчастей, качественный монтаж и регулярный контроль состояния соединений обеспечат надежность вашего грузовика в любых дорожных условиях.
Не забывайте, что любая неисправность в выхлопной системе может привести не только к дискомфорту, но и к потенциальной опасности. Проникновение угарного газа в кабину через негерметичные соединения или систему отопления может быть незаметным, но крайне опасным для водителя. Поэтому поддержание герметичности выпускного тракта должно быть одним из главных приоритетов при техническом обслуживании автомобиля.
Обзор популярных производителей и моделей колен выхлопной трубы
На рынке запчастей для автомобилей КАМАЗ представлено множество производителей, предлагающих колена выхлопной трубы. Эти детали играют ключевую роль в системе выпуска отработанных газов, обеспечивая правильное направление и отвод газов из двигателя. При выборе колена выхлопной трубы важно учитывать как качество, так и совместимость с конкретной моделью автомобиля.
Среди популярных производителей колен выхлопной трубы для КАМАЗа можно выделить следующие компании:
- Группа компаний "КАМАЗ" - оригинальные запчасти, которые гарантируют высокое качество и точную совместимость с автомобилями КАМАЗ. Оригинальные колена выхлопной трубы изготавливаются с учетом всех технических требований и стандартов, что обеспечивает их долговечность и надежность.
- ТМ "Техноавто" - производитель, который предлагает широкий ассортимент запчастей для грузовых автомобилей, включая колена выхлопной трубы. Продукция этой компании отличается хорошим соотношением цены и качества, что делает её популярной среди владельцев КАМАЗов.
- Фирма "Энергомаш" - известный производитель, который также предлагает колена выхлопной трубы для различных моделей КАМАЗ. Продукция "Энергомаш" характеризуется высоким качеством материалов и хорошей устойчивостью к коррозии.
- Компания "Автодеталь" - предлагает как оригинальные, так и неоригинальные колена выхлопной трубы. Их продукция часто используется в качестве бюджетного варианта, однако стоит обратить внимание на отзывы и рекомендации, чтобы избежать покупки некачественной детали.
Что касается моделей колен выхлопной трубы, то они могут различаться по диаметру, форме и материалу изготовления. Наиболее распространенные модели включают:
- Колена с углом 90 градусов - используются для изменения направления потока газов, часто применяются в системах с низким расположением выхлопа.
- Колена с углом 45 градусов - позволяют более плавно изменять направление потока, что может быть полезно в ограниченных пространствах.
- Прямые колена - используются для соединения различных участков выхлопной системы, обеспечивая минимальное сопротивление потоку газов.
При выборе колена выхлопной трубы важно учитывать не только производителя и модель, но и такие факторы, как материал (нержавеющая сталь, алюминий, чугун), а также наличие дополнительных защитных покрытий, которые могут повысить устойчивость к коррозии и механическим повреждениям.
В заключение, выбор колена выхлопной трубы для КАМАЗа требует внимательного подхода. Рекомендуется изучить отзывы о производителях, а также проконсультироваться с профессионалами, чтобы выбрать наиболее подходящую деталь для вашего автомобиля.
Сравнение цен и качества
При выборе между ремонтом и заменой колена выхлопной трубы КАМАЗ важно учитывать как стоимость, так и качество предлагаемых решений. Рынок предлагает широкий ассортимент как оригинальных, так и неоригинальных запчастей, что создает определенные сложности для владельцев грузовиков.
Первым шагом в сравнении цен является изучение предложений от различных поставщиков. Оригинальные колена выхлопной трубы, как правило, стоят дороже, но они обеспечивают высокое качество и долговечность. Такие детали изготавливаются с учетом всех технических требований и стандартов, что гарантирует их надежную работу в условиях эксплуатации. Например, цена на оригинальное колено может варьироваться от 5000 до 8000 рублей в зависимости от модели и года выпуска автомобиля.
С другой стороны, на рынке также присутствуют неоригинальные аналоги, которые могут стоить значительно дешевле — от 2500 до 4000 рублей. Однако, при выборе таких запчастей важно обращать внимание на репутацию производителя и отзывы пользователей. Неоригинальные детали могут иметь более низкое качество, что в свою очередь может привести к быстрому износу и необходимости повторного ремонта.
Ремонт колена выхлопной трубы может быть более экономичным вариантом, особенно если повреждение незначительное. В зависимости от характера повреждения, стоимость ремонта может составлять от 1000 до 3000 рублей. Однако, стоит учитывать, что не всегда ремонт является надежным решением. В некоторых случаях, особенно при значительных повреждениях или коррозии, восстановление может оказаться неэффективным, и в конечном итоге потребуется замена детали.
Качество ремонта также зависит от квалификации мастера и используемых материалов. При выборе сервиса для ремонта стоит обратить внимание на его репутацию и опыт работы с выхлопными системами КАМАЗ. Важно, чтобы использовались качественные сварочные материалы и технологии, что обеспечит долговечность отремонтированной детали.
В заключение, при сравнении цен и качества важно учитывать не только стоимость запчастей, но и их долговечность, а также возможность ремонта. Оригинальные детали обеспечивают надежность, но могут быть дорогими, в то время как неоригинальные аналоги могут сэкономить средства, но потребуют тщательного выбора. Ремонт может быть выгодным решением, но только в случае, если повреждение незначительное и его можно устранить качественно.
Влияние замены колена на работу двигателя
Замена колена выхлопной трубы на КАМАЗе может существенно повлиять на работу двигателя, так как выхлопная система играет ключевую роль в обеспечении оптимальной производительности и эффективности работы мотора. Колено выхлопной трубы отвечает за изменение направления потока отработанных газов, что важно для правильного функционирования всей системы.
Во-первых, если колено выхлопной трубы повреждено или имеет трещины, это может привести к утечкам отработанных газов. Утечки негативно сказываются на давлении в системе, что может вызвать ухудшение работы двигателя, снижение его мощности и увеличение расхода топлива. Кроме того, утечки могут привести к повышению уровня шума, что также является нежелательным фактором.
Во-вторых, замена колена выхлопной трубы может улучшить отвод отработанных газов, что способствует более эффективному сгоранию топлива. Если колено имеет оптимальную форму и размеры, это обеспечивает правильный поток газов, что, в свою очередь, способствует увеличению мощности двигателя и снижению токсичности выхлопов. Это особенно важно для соблюдения экологических норм и стандартов, которые становятся все более строгими.
Также стоит отметить, что замена колена выхлопной трубы может повлиять на работу системы рециркуляции отработанных газов (EGR). Если колено не функционирует должным образом, это может привести к неправильной работе EGR, что негативно скажется на общей производительности двигателя и увеличит выбросы вредных веществ в атмосферу.
Кроме того, важно учитывать, что замена колена выхлопной трубы должна проводиться с учетом всех рекомендаций производителя. Неправильная установка или использование неоригинальных деталей может привести к дополнительным проблемам, таким как неправильное выравнивание системы или ухудшение герметичности соединений. Это, в свою очередь, может вызвать дополнительные затраты на ремонт и обслуживание.
В заключение, замена колена выхлопной трубы на КАМАЗе — это важная процедура, которая требует внимательного подхода. Правильная установка нового колена не только улучшит работу двигателя, но и продлит срок службы всей выхлопной системы, что в конечном итоге приведет к снижению затрат на обслуживание и ремонты.
Тестирование после замены
После завершения процесса замены колена выхлопной трубы на КАМАЗ, крайне важно провести тщательное тестирование, чтобы убедиться в правильности установки и отсутствии утечек. Это поможет избежать дальнейших проблем, связанных с работой двигателя и системой выхлопа.
Первым шагом в тестировании является визуальный осмотр всех соединений. Убедитесь, что все крепежные элементы затянуты до необходимого момента, а прокладки установлены правильно. Неправильная установка прокладок может привести к утечкам выхлопных газов, что негативно скажется на работе двигателя и увеличит уровень шума.
Далее, рекомендуется запустить двигатель и дать ему поработать на холостом ходу в течение нескольких минут. В это время внимательно слушайте звуки, исходящие из выхлопной системы. Если вы слышите свист или шипение, это может указывать на наличие утечек. В таком случае необходимо остановить двигатель и повторно проверить все соединения.
Также важно провести тест на наличие утечек с помощью мыльного раствора. Нанесите мыльный раствор на все соединения и места, где может происходить утечка. Если образуются пузырьки, это свидетельствует о проблеме, которую нужно устранить. В случае обнаружения утечек, необходимо повторно затянуть крепежные элементы или заменить поврежденные прокладки.
После завершения всех проверок и устранения возможных утечек, рекомендуется провести тест-драйв. Это позволит оценить работу автомобиля в реальных условиях. Обратите внимание на динамику разгона, уровень шума и наличие вибраций. Если все параметры находятся в пределах нормы, значит, замена колена выхлопной трубы выполнена успешно.
Не забывайте, что регулярное техническое обслуживание и проверка состояния выхлопной системы помогут избежать серьезных поломок в будущем. Рекомендуется периодически проверять состояние колена выхлопной трубы и других элементов системы, чтобы обеспечить надежную и безопасную работу вашего КАМАЗа.
