Крепление крыльев КАМАЗ является важным элементом, обеспечивающим надежность и безопасность эксплуатации автомобиля. В данной статье мы представим полную инструкцию по установке и ремонту креплений, включая схемы монтажа, таблицы размеров и рекомендации по моментам затяжки. Знание этих аспектов поможет избежать проблем с вибрацией и повреждениями, а также продлит срок службы вашего транспортного средства.
Конструктивные особенности и схемы монтажа

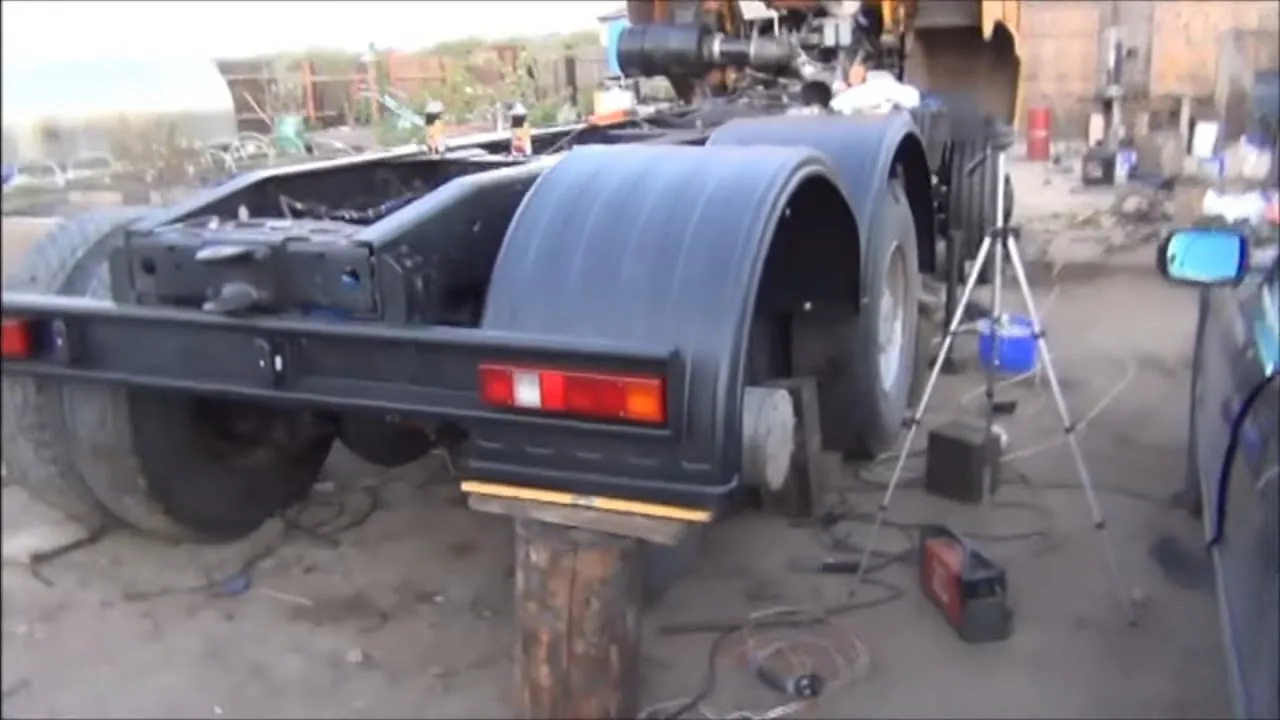

Крепление крыльев на грузовиках КАМАЗ осуществляется с помощью прочных кронштейнов, приваренных к каркасу кабины, и ответных элементов на самих крыльях. В классических моделях, таких как КАМАЗ 5320 и 5511, используется жесткая фиксация через металлические проушины. Важно следить за состоянием сварных швов, так как они часто становятся местами коррозии. В конструкции применяются стальные болты диаметром от М8 до М12, которые проходят через резиновые демпферы для снижения высокочастотных вибраций.
В современных моделях, таких как КАМАЗ 65115 и обновленные версии 5490, инженеры изменили геометрию крепления. Здесь часто используются пластиковые или композитные вставки в местах контакта металла, что требует особого внимания при сборке. Если затянуть такие соединения слишком сильно, пластик может треснуть, и крыло начнет болтаться. Поэтому соблюдение моментов затяжки в этих моделях особенно важно по сравнению со старыми версиями. Обычно схема расположения точек крепления включает от 4 до 6 основных узлов на одно крыло.

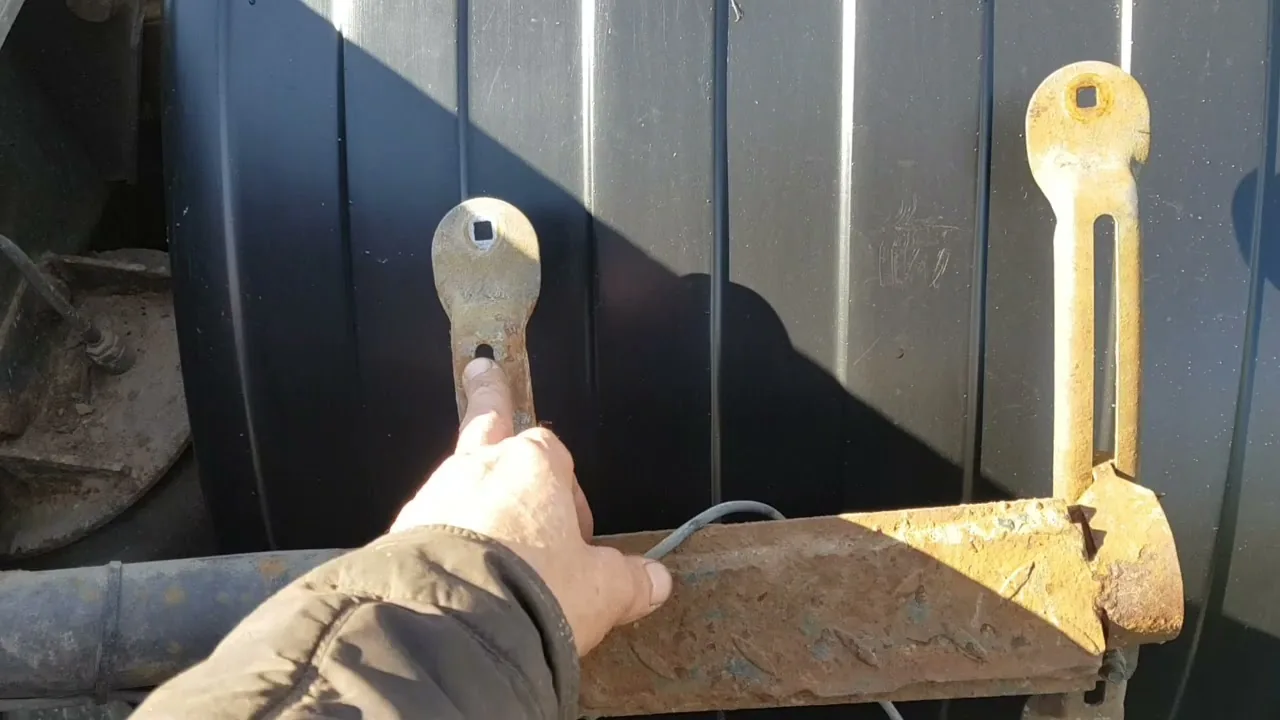

Особое внимание стоит уделить нижним кронштейнам, которые подвержены воздействию реагентов и влаги. Именно в этой области чаще всего происходит разрушение металла. При визуальном осмотре рекомендуется простучать каждый элемент крепления: глухой звук может указывать на наличие внутренней коррозии. На практике замена нижних кронштейнов зачастую требует снятия брызговиков и частичной разборки нижней облицовки кабины.
Сравнение систем крепления разных поколений
Различия в конструкции автомобилей существенно влияют на выбор запчастей и подходы к ремонту. Для старых моделей характерна универсальность и возможность ремонта с использованием подручных материалов, тогда как новые версии требуют оригинальных деталей. В следующей таблице представлено сравнение ключевых характеристик крепежных систем для популярных серий грузовиков.
| Параметр | Классические модели (5320, 5511) | Современные модели (65115, 5490) |
|---|---|---|
| Тип фиксации | Жесткая, с металлическими проушинами | Комбинированная, с демпферами |
| Основной крепеж | Болты М10, М12 (класс прочности 8.8) | Болты М8, М10 с гальваническим покрытием |
| Материал демпфера | Резина или отсутствие | Полиуретан, пластик, резина |
На некоторых версиях КАМАЗ Мастер и их европейских аналогах применяются быстроразъемные соединения, позволяющие снимать крыло без полного демонтажа крепежа. Однако в условиях эксплуатации в России такие системы часто требуют дополнительной герметизации и фиксации для предотвращения самопроизвольного откручивания. Поэтому при покупке новых крыльев или кронштейнов всегда проверяйте артикулы с каталожными данными для конкретного года выпуска автомобиля.
Интересные факты
Вот несколько интересных фактов о креплении крыльев на автомобилях КАМАЗ:
Разнообразие схем крепления: Крепление крыльев на автомобилях КАМАЗ может варьироваться в зависимости от модели и года выпуска. Существуют как стандартные, так и усиленные схемы крепления, которые обеспечивают надежность и устойчивость к механическим повреждениям, особенно в условиях тяжелых грузовых перевозок.
Материалы и размеры: Крылья КАМАЗ изготавливаются из различных материалов, включая сталь и пластик. Размеры крыльев также могут отличаться в зависимости от типа кузова (например, самосвал, бортовой или фургон). Это позволяет адаптировать автомобиль под конкретные условия эксплуатации и требования.
Процесс замены: Замена крыльев на КАМАЗе — это не только вопрос эстетики, но и безопасности. Неправильная установка или использование неоригинальных деталей может привести к ухудшению аэродинамических характеристик и увеличению расхода топлива. Поэтому важно следовать рекомендациям производителя и использовать оригинальные запчасти при замене.
Необходимый инструмент и подготовка к работе
Качество работ по замене или регулировке креплений крыльев зависит от подготовки рабочего пространства и наличия специализированного инструмента. Обычный набор «ключей из гаража» может оказаться недостаточным, особенно если крепеж долго не использовался и подвергся коррозии. Для успешного выполнения задачи потребуется не только физическая сила, но и специальные инструменты, которые помогут контролировать усилие затяжки и сохранять правильную геометрию установки.
Прежде всего, подготовьте набор головок и ключей с диапазоном от 10 до 24 мм. Обратите внимание на воротки с трещоточным механизмом, так как доступ к некоторым болтам может быть ограничен рамой или брызговиками. Полезной окажется проникающая смазка, которой следует обработать все резьбовые соединения за 15-20 минут до начала демонтажа. Это поможет избежать повреждения граней болтов.
Для обеспечения качества сборки крайне важен динамометрический ключ. Этот инструмент позволяет затягивать болты с усилием, рекомендованным производителем, предотвращая перетяжку, которая может привести к деформации, и недотяжку, вызывающую вибрацию. Если динамометрического ключа нет, можно ориентироваться на стандартные значения для болтов соответствующего класса прочности, но этот метод менее надежен.
Кроме того, в список необходимого оборудования следует добавить домкрат и страховочные упоры, если планируется работа с нижней частью крыла или снятие колеса для доступа к арке. Полезно также иметь под рукой маркер, чтобы отмечать положение регулируемых элементов перед их снятием, что упростит последующую сборку. Все инструменты рекомендуется разложить в порядке их использования, чтобы минимизировать время простоя.
Спецификация крепежных элементов
При замене крепежных элементов важно выбирать изделия с соответствующим классом прочности. Обычные болты из мягких металлов могут быстро деформироваться или сломаться под нагрузкой. Для установки крыльев на КАМАЗ обычно требуются болты класса прочности 8.8 и выше. Гайки должны быть самоконтрящимися или использоваться с гроверными шайбами. Современные стандарты чаще рекомендуют гайки с пластиковым кольцом.
В таблице ниже представлены рекомендуемые моменты затяжки для основных типов крепежа, применяемого при установке крыльев. Эти значения усреднены для стальных соединений и могут изменяться в зависимости от состояния резьбы и наличия смазки.
| Диаметр резьбы | Класс прочности | Момент затяжки (Нм) |
|---|---|---|
| М8 | 8.8 | 20 - 25 |
| М10 | 8.8 | 40 - 50 |
| М12 | 8.8 | 70 - 85 |
Пошаговая инструкция по замене и регулировке
Замена креплений крыльев требует внимательного и последовательного подхода для сохранения геометрии кузова и обеспечения герметичности соединений. Начните с удаления всех мешающих элементов, таких как подкрылки, брызговики и декоративные накладки. Это обеспечит легкий доступ ко всем точкам крепления и позволит оценить состояние скрытых участков.
После обеспечения доступа необходимо ослабить все крепежные болты, не выкручивая их полностью. Это поможет снять предварительное напряжение с металла. Затем, поддерживая крыло рукой или установив временную опору, можно полностью выкрутить крепеж и снять старый элемент. Если крыло не поддается, не применяйте чрезмерные усилия — возможно, оно прикипело в области шпилек или мешает проводка.
Установка нового крыла или перевеска старого на новые кронштейны осуществляется в обратном порядке. Важно сразу установить все демпферные втулки и шайбы. Болты вставляются сверху вниз (или в соответствии с конструкцией) и первоначально затягиваются вручную, чтобы оставить возможность для регулировки зазоров. Убедившись, что крыло установлено ровно со всех сторон, можно переходить к окончательной фиксации.
- Установите крыло на место, совместив отверстия с кронштейнами.
- Вставьте все болты и временно закрутите гайки, не затягивая их до конца.
- Проверьте зазоры между крылом, капотом и дверью; при необходимости отрегулируйте положение крыла.
- Затяните верхние крепления, затем нижние, соблюдая порядок крест-накрест.
- Используйте динамометрический ключ для окончательной затяжки в соответствии с таблицей моментов.
На завершающем этапе проверьте надежность крепления. Аккуратно покачайте крыло руками — не должно быть люфтов или стуков. Если крыло пластиковое, убедитесь, что точки крепления не повреждены. После завершения установки рекомендуется проехать по неровной дороге, чтобы убедиться в отсутствии вибраций.
Типичные ошибки при монтаже и обслуживании
Даже опытные специалисты могут допускать ошибки, которые сводят на нет все усилия. Проблемы часто возникают из-за недостаточной внимательности к деталям или стремления сэкономить время. Анализ распространенных ошибок поможет избежать повторных ремонтов и продлить срок службы новых компонентов.
- Игнорирование состояния крепежных элементов. — Установка нового крыла на ржавые или поврежденные кронштейны кабины может привести к быстрому ослаблению крепления. Перед началом монтажа обязательно восстановите геометрию мест установки.
- Отсутствие демпферов. — Монтаж «на металл» вызывает резонансные колебания, которые могут повредить металл крыла и кабины. Всегда используйте резиновые или полиуретановые прокладки, даже если они не входят в комплект, но предусмотрены конструкцией.
- Чрезмерная затяжка крепежа. — Избыточное усилие при затягивании болтов в пластиковых крыльях современных КАМАЗов может привести к трещинам в отверстиях. Используйте динамометрический ключ и не превышайте рекомендуемые значения.
- Неправильный выбор длины болта. — Слишком длинный болт может упереться в торец резьбы и повредить кронштейн изнутри, а слишком короткий — не обеспечит надежного соединения. Длина должна быть выбрана с учетом толщины всех шайб и демпферов.
⚠️ Важно: При установке пластиковых крыльев (например, на модели КАМАЗ 5490) строго запрещается использовать металлические шайбы увеличенного диаметра без резиновых прокладок. Это может привести к продавливанию пластика и образованию трещин вокруг отверстия.
Сохранение результата и профилактика
После установки нового крепления для крыльев важно зафиксировать результат и обеспечить долговечность работы. Регулярный мониторинг состояния узлов поможет своевременно выявить проблемы. В условиях эксплуатации грузовиков в России, где дороги часто плохие, а климат суровый, профилактические меры играют ключевую роль.
Рекомендуется проводить визуальный осмотр креплений каждые 10-15 тысяч километров пробега. Особое внимание следует уделять микротрещинам в области сварных швов кронштейнов и состоянию резинок. Если резина утратила эластичность и стала жесткой, ее необходимо заменить, не дожидаясь появления стуков. Также полезно периодически очищать пространства под крыльями от грязи, которая задерживает влагу и способствует коррозии.
В заключение, правильное крепление крыльев — это не только вопрос внешнего вида или отсутствия шума. Это важный аспект безопасности, который предотвращает отрыв деталей во время движения и защищает проводку от повреждений. Соблюдение технологии монтажа, использование качественных запчастей и регулярный уход обеспечат долгую службу крыльев вашего КАМАЗа, независимо от состояния дорог.
Рекомендации по выбору материалов для крепления
При выборе материалов для крепления крыльев КАМАЗ необходимо учитывать несколько ключевых факторов, которые напрямую влияют на долговечность и надежность конструкции. Важно помнить, что крылья автомобиля подвергаются значительным механическим нагрузкам, а также воздействию внешней среды, что требует от материалов высокой прочности и устойчивости к коррозии.
Первым шагом в выборе материалов является определение типа крепежа. Наиболее распространенными являются болты, гайки и шайбы, которые должны соответствовать стандартам прочности и коррозионной стойкости. Рекомендуется использовать крепежные элементы из высококачественной стали, например, из стали марки 8.8 или выше, что обеспечит необходимую прочность и надежность соединения.
Кроме того, стоит обратить внимание на защитные покрытия для крепежа. Для предотвращения коррозии можно использовать оцинкованные или нержавеющие элементы. Оцинкованные болты и гайки имеют защитный слой, который значительно увеличивает их срок службы, особенно в условиях повышенной влажности или воздействия химических веществ.
Следующим важным аспектом является выбор материала для самих крыльев. Обычно они изготавливаются из стали или композитных материалов. Стальные крылья обладают высокой прочностью, но могут быть подвержены коррозии, если не обработаны должным образом. Композитные материалы, такие как стеклопластик, легче и не подвержены коррозии, но могут быть менее устойчивыми к механическим повреждениям.
При установке крыльев также важно учитывать наличие дополнительных элементов, таких как резинки или прокладки, которые могут снизить вибрации и улучшить герметичность соединения. Эти элементы должны быть изготовлены из качественных материалов, устойчивых к воздействию ультрафиолетового излучения и механическим нагрузкам.
Не менее важным является соблюдение технологических процессов при установке креплений. Рекомендуется использовать динамометрический ключ для затяжки болтов, что позволит избежать их перетяжки или недостаточной затяжки, что может привести к ослаблению соединения и, как следствие, к повреждению крыльев.
В заключение, выбор материалов для крепления крыльев КАМАЗ должен основываться на сочетании прочности, устойчивости к коррозии и долговечности. Правильный подход к выбору и установке крепежных элементов обеспечит надежную эксплуатацию автомобиля и снизит риск возникновения проблем в будущем.
Обзор производителей и их продукции
Крепление крыльев для автомобилей КАМАЗ является важным элементом, обеспечивающим надежность и долговечность конструкции. На рынке представлено множество производителей, предлагающих различные решения для крепления крыльев, включая оригинальные запчасти и аналоги. В этом разделе мы рассмотрим наиболее известных производителей и их продукцию.
Первым в списке стоит КАМАЗ — официальный производитель автомобилей, который предлагает оригинальные комплектующие для своих моделей. Оригинальные крепления крыльев КАМАЗ отличаются высоким качеством и точностью изготовления, что обеспечивает идеальную совместимость с автомобилем. В ассортименте компании можно найти как стандартные крепления, так и специальные решения для различных модификаций автомобилей.
Следующим значимым игроком на рынке является Техноавиа. Эта компания предлагает широкий выбор крепежных элементов для автомобилей КАМАЗ, включая кронштейны, болты и гайки. Продукция Техноавиа отличается хорошим соотношением цены и качества, что делает ее популярной среди владельцев грузовиков.
Не менее известным производителем является АвтоВАЗ, который также предлагает запчасти для автомобилей КАМАЗ. Хотя основное направление компании — легковые автомобили, в их ассортименте можно найти и крепежные элементы для грузовиков. Продукция АвтоВАЗа отличается доступной ценой и хорошими эксплуатационными характеристиками.
Кроме того, стоит упомянуть КрепежСервис, компанию, специализирующуюся на производстве и продаже крепежных изделий. В их ассортименте можно найти как стандартные, так и специализированные крепления для крыльев КАМАЗ. КрепежСервис предлагает продукцию, соответствующую международным стандартам качества, что делает их изделия надежными и долговечными.
Также на рынке присутствуют независимые производители, которые предлагают аналогичные крепления по более низким ценам. Однако при выборе таких изделий важно обращать внимание на качество и отзывы других пользователей, так как низкая цена может быть связана с использованием менее качественных материалов.
В заключение, выбор производителя креплений для крыльев КАМАЗ зависит от ваших предпочтений и бюджета. Оригинальные запчасти обеспечивают наилучшее качество и совместимость, в то время как альтернативные варианты могут предложить более доступные решения. Важно учитывать все аспекты, включая отзывы и репутацию производителя, чтобы сделать правильный выбор.
Техническое обслуживание и диагностика креплений
Техническое обслуживание и диагностика креплений крыльев КАМАЗ являются важными аспектами, которые обеспечивают безопасность и надежность эксплуатации автомобиля. Крепления крыльев, как и любые другие элементы кузова, подвержены воздействию различных факторов, таких как коррозия, механические повреждения и усталостные нагрузки. Поэтому регулярная проверка состояния креплений и их замена при необходимости являются обязательными процедурами для поддержания автомобиля в исправном состоянии.
Первым шагом в процессе диагностики креплений является визуальный осмотр. Необходимо обратить внимание на наличие трещин, деформаций и коррозии. Особенно важно проверять места соединения креплений с кузовом, так как именно здесь чаще всего возникают проблемы. Если обнаружены признаки коррозии, рекомендуется провести очистку и обработку антикоррозийными средствами.
Следующим этапом является проверка прочности креплений. Для этого можно использовать специальные инструменты, такие как динамометрический ключ, который позволяет измерить момент затяжки болтов и гаек. Неправильная затяжка может привести к ослаблению креплений и, как следствие, к их разрушению. Рекомендуется проверять затяжку креплений каждые 10-15 тысяч километров пробега или после серьезных нагрузок на автомобиль.
Также стоит обратить внимание на состояние резинок и прокладок, которые используются в креплениях. Эти элементы могут со временем терять свои свойства, что приводит к дополнительным вибрациям и шумам. При необходимости их следует заменить на новые, чтобы обеспечить надежное соединение и минимизировать риск повреждений.
Если в процессе диагностики были выявлены серьезные повреждения креплений, необходимо произвести их замену. Для этого потребуется набор инструментов, включая ключи, отвертки и, возможно, сварочное оборудование. Замена креплений должна проводиться в соответствии с рекомендациями производителя, чтобы избежать ошибок при установке.
Важно помнить, что крепления крыльев КАМАЗ могут различаться в зависимости от модели и года выпуска автомобиля. Поэтому перед проведением работ рекомендуется ознакомиться с технической документацией, где указаны схемы и размеры креплений, а также порядок их замены. Это поможет избежать ошибок и обеспечит правильную установку новых элементов.
Регулярное техническое обслуживание и диагностика креплений крыльев КАМАЗ не только продлевают срок службы автомобиля, но и обеспечивают безопасность на дороге. Поэтому не стоит пренебрегать этими процедурами, особенно если автомобиль используется в тяжелых условиях эксплуатации.
