В данной статье мы подробно рассмотрим, куда уходит минус от аккумулятора на грузовиках КАМАЗ, а также представим схему подключения массы и основные аспекты диагностики обрыва. Понимание работы минусовой клеммы и ее роли в бортовой сети автомобиля крайне важно для обеспечения надежности и безопасности эксплуатации грузовиков. Мы также обсудим методы устранения токов утечки, что поможет избежать проблем с аккумулятором и улучшить общую работоспособность транспортного средства.
Физика процесса и схема распределения массы
В бортовой системе автомобилей КАМАЗ, как и в большинстве дизельных машин, используется однопроводная схема подключения.
Это означает, что функцию второго провода, который возвращает ток от потребителей к источнику питания, выполняет металлическая рама и кузов автомобиля.
Минусовая клемма аккумулятора соединяется с рамой с помощью толстого медного провода, образуя так называемую «массу».
Все электрические потребители — от стартера и фар до электронных блоков управления — подключены одним проводом к положительному контакту, а вторым надежно закреплены на раме.
Таким образом, ток проходит от положительного контакта аккумулятора через нагрузку и возвращается на отрицательный контакт генератора через стальное шасси грузовика.
Пути протекания тока на разных модификациях
На традиционных моделях КАМАЗ с механическим насосом высокого давления (ТНВД) электрическая схема проста.
Минусовой провод от аккумулятора подключается к специальному болту или шпильке на лонжероне рамы, обычно в области левого лонжерона под кабиной или рядом с аккумулятором.
От этой точки мощные плетеные ленты или металлические полосы соединяют двигатель, трансмиссию и раму в единый электрический контур.
Современные модели с электронным управлением двигателем Cummins или KAMAZ-740 требуют более тщательного контроля качества соединений.
В этом случае минус не только соединяется с рамой, но и имеет отдельные выводы, которые идут непосредственно на блок управления двигателем (ЭБУ). Это необходимо для правильной работы датчиков.
⚠️ Важно: Ненадежное соединение двигателя с рамой может привести к пробою тока через трос управления дросселем или рычаг КПП.
Если контакт массы нарушается, ток начинает искать альтернативные пути через подшипники или тонкие провода приборной панели.
Это может вызвать перегрев соединений, расплавление изоляции и, в худшем случае, привести к возгоранию проводки.
Стальной каркас грузовика обладает собственным сопротивлением, поэтому чем больше точек соединения с минусом, тем стабильнее функционирует электрическая система.
Интересные факты
Вот несколько интересных фактов, связанных с темой "Куда идет минус от аккумулятора: схема и масса на КАМАЗ":
Схема подключения аккумуляторов: В автомобилях, таких как КАМАЗ, аккумуляторы часто подключаются последовательно и параллельно для достижения необходимого напряжения и ёмкости. Минусовой вывод одного аккумулятора соединяется с плюсовым другим, что позволяет создать нужную электрическую цепь. Это важно для обеспечения стабильной работы всех электрических систем автомобиля.
Заземление и безопасность: Минус от аккумулятора обычно соединяется с кузовом автомобиля, что выполняет функцию заземления. Это не только обеспечивает безопасность, предотвращая накопление статического электричества, но и улучшает работу электрических систем, снижая риск возникновения помех.
Масса и балансировка: На КАМАЗах, которые могут иметь значительную массу, правильное распределение веса аккумуляторов имеет важное значение для балансировки автомобиля. Обычно аккумуляторы размещаются в передней части, что помогает улучшить управляемость и устойчивость, особенно при перевозке тяжелых грузов.
Эти аспекты подчеркивают важность правильного подключения и размещения аккумуляторов для обеспечения надежной работы и безопасности грузовых автомобилей.
Критические точки заземления на раме КАМАЗ
Поиск неисправностей в цепи массы начинается с проверки основных точек крепления минусовых проводов.
На грузовиках марки КАМАЗ выделяют несколько важных узлов, где сопротивление контакта должно быть минимальным.
Первая точка находится в аккумуляторном отсеке, где толстый свинцовый провод надежно прикреплен к лонжерону.
Второй ключевой узел — соединение между двигателем и рамой, часто выполненное в виде гибкой медной шины.
Третья область — соединения на коробке передач и раздаточном механизме, если автомобиль полноприводный.
Соединение двигателя и коробки передач
Двигатель крепится на резиночках, которые служат диэлектриками, полностью изолируя силовой агрегат от рамы автомобиля.
Без дополнительного соединения стартер не сможет прокрутить коленвал, так как электрический ток от аккумулятора не вернется к генератору.
Для этого используется прочная плетеная лента, соединяющая блок цилиндров (обычно в области маховика или стартера) с коробкой передач или рамой.
На моделях КАМАЗ-5320 и их модификациях этот провод часто выходит из строя или окисляется из-за вибраций и загрязнений.
Проверка соединения осуществляется визуальным осмотром и измерением напряжения между блоком двигателя и отрицательной клеммой аккумулятора при работающем стартере.
Если лента в порядке, но контакт ненадежный, напряжение на стартере снизится, и он будет вращаться медленно или вовсе не запустится.
Коробка передач также должна обеспечивать надежный контакт с рамой, так как через нее часто заземляются датчики скорости и тахографы.
В современных кабинах с электрической системой КАМАЗ-Евро предусмотрены дополнительные шины заземления для электронных блоков.
Диагностика обрыва и высокого сопротивления
Проблемы с массой могут восприниматься как неисправности устройств, что усложняет диагностику.
Симптомы могут варьироваться: от тусклого света фар до неожиданного срабатывания дворников.

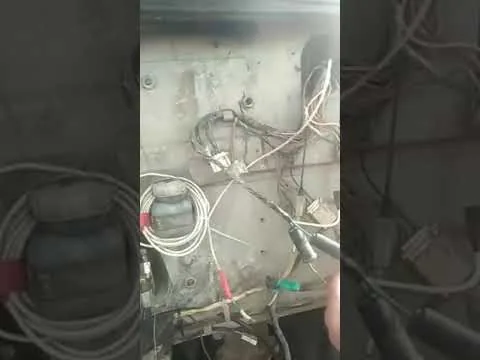

Для точного выявления разрыва цепи необходимо использовать мультиметр в режиме измерения постоянного напряжения.
Диагностику рекомендуется проводить под нагрузкой, то есть с включенными потребителями или во время попытки запуска двигателя.
Если мультиметр показывает напряжение на корпусе двигателя выше 0.5 Вольта относительно минусовой клеммы аккумулятора, это указывает на проблемы с контактом.
В идеале падение напряжения по всей длине минусового провода и через раму не должно превышать 0.1-0.2 Вольта.
Часто стартер работает вяло, но если подключить минусовой провод напрямую к чистому металлу двигателя, запуск происходит мгновенно.
Это явный признак того, что штатный провод массы имеет высокое сопротивление или перегорел внутри изоляции.
Особое внимание следует уделить местам крепления проводов к раме, так как именно там часто скапливаются влага и химические реагенты.
Влияние окислов на работу электроники
Окисление контактов снижает мощность и вызывает помехи в бортовой сети.
Электронные управляющие блоки чувствительны к изменениям потенциала, которые могут возникать из-за плохого контакта с массой.
Это приводит к сбоям в протоколах передачи данных, например, в системе CAN-bus.
Непредсказуемое поведение стрелок приборов, мигание индикаторов и ложные сообщения о неисправностях часто связаны с нестабильным контактом массы.
В таких случаях важно тщательно очистить все доступные контактные площадки и обработать их защитной смазкой.
Токи утечки и блуждающие токи
Одной из значительных проблем минусовой цепи являются блуждающие токи.
Эти токи возникают, когда электрический поток идет не по предназначенному проводнику, а по металлическим частям кузова или рамы из-за разницы потенциалов.
Такое явление часто наблюдается при неправильном подключении дополнительного оборудования или использовании нестандартных аккумуляторов.
Блуждающие токи могут вызвать электрохимическую коррозию, которая быстро разрушает раму или элементы подвески.
Кроме того, они являются основной причиной быстрого разряда аккумуляторов во время стоянки.
Для выявления утечки необходимо отключить все потребители и выключить массу.
Затем подключите амперметр в разрыв минусовой цепи и измерьте ток потребления.
Нормальными значениями считаются токи утечки до 50 мА для современных автомобилей с охранными системами и до 20 мА для классических моделей.
Если показания превышают эти значения, поочередно извлекайте предохранители и наблюдайте за изменениями на приборе.
Часто источником утечки становятся генератор с пробитыми диодами выпрямительного моста или стартер с изношенными щетками.
Типичные ошибки при обслуживании
Неквалифицированное вмешательство в электрическую систему грузовика часто приводит к новым проблемам.
Механики и водители совершают типичные ошибки, которые усугубляют ситуацию с электропитанием.
Знание этих моментов поможет избежать затрат на дорогостоящий ремонт и простои техники.
- Использование тонких проводов для заземления — замена штатной плетеной ленты на медный провод меньшего сечения может привести к перегреву и плавлению при запуске двигателя, так как пусковой ток достигает сотен ампер.
- Крепление на окрашенной поверхности — прикрепление минусового провода к раме без предварительной зачистки краски до металла создает изолирующий слой, что делает соединение неэффективным и потенциально опасным.
- Отсутствие защиты контактов — открытые болтовые соединения на раме быстро окисляются под воздействием влаги и реагентов, если не обработаны литиевой смазкой или специальным спреем.
- Разрыв цепи при сварке — выполнение сварочных работ без отключения массы и снятия клемм с аккумуляторов может повредить электронику из-за блуждающих токов.
Важно понимать, что экономия на качественных медных проводах или клеммах недопустима в грузовом транспорте.
Нагрузка на электрическую сеть КАМАЗа значительно выше, чем у легковых автомобилей, из-за мощных стартеров и большого количества потребителей.
Регулярная проверка соединений заземления должна быть обязательной частью сезонного обслуживания.
Особенности модернизации и тюнинга
Владельцы грузовиков часто стремятся улучшить электрическую систему, устанавливая более мощные аккумуляторы или дополнительные потребители энергии. Однако такие модификации могут привести к недостатку проводимости в стандартной схеме заземления.
Рекомендуется прокладывать дополнительные минусовые шины от аккумуляторов прямо к стартеру и генератору. Это снижает общее сопротивление цепи и облегчает запуск двигателя в холодное время года.
Использование медных луженых шин вместо стальных полос значительно повышает проводимость.
При установке второго комплекта аккумуляторов важно соблюдать балансировку цепи. Соединительные провода между аккумуляторами должны быть одинаковой длины и сечения, чтобы токи распределялись равномерно. Нарушение этого правила может привести к неравномерной работе батарей, что сократит срок службы всего комплекта.
Также стоит обратить внимание на состояние заземления кабины, особенно если она изготовлена из композитных материалов или имеет пластиковую отделку. В таких случаях рекомендуется устанавливать дополнительные токосъемники на поворотном механизме кабины.
Ниже представлена таблица, сравнивающая материалы для восстановления цепи заземления:
| Материал | Проводимость | Стойкость к коррозии | Рекомендация |
|---|---|---|---|
| Медь луженая | Высокая | Высокая | Оптимальный выбор |
| Сталь оцинкованная | Средняя | Средняя | Допустимо для рамы |
| Алюминий | Хорошая | Низкая (окисляется) | Не рекомендуется |
Таблица параметров стандартных соединений:
| Узел | Тип соединения | Момент затяжки (Нм) |
|---|---|---|
| АКБ - Рама | Болтовое | 15-20 |
| Двигатель - Рама | Плетеная лента | 25-30 |
| КПП - Рама | Гибкая связь | 20-25 |
Соблюдение технологии подключения и использование правильных материалов обеспечивают долговечность электрооборудования. Грузовик КАМАЗ представляет собой сложную систему, где электрическая надежность напрямую влияет на безопасность движения.
Игнорирование состояния минусовых проводов может привести к сбоям в работе тормозной системы с ABS или системы управления двигателем во время движения. Поэтому вопросам заземления следует уделять не меньше внимания, чем уровню масла или давлению в шинах.
Обеспечение надежной работы бортовой сети
Качественное заземление — основа долговечности аккумулятора и надежной работы автомобиля.
Регулярные проверки и своевременная замена изношенных компонентов цепи массы помогают избежать неожиданных поломок во время поездок.
В российских условиях, где наблюдаются резкие перепады температур и использование реагентов на дорогах, контроль состояния контактов становится особенно важным.
Правильное подключение минусового провода не только обеспечивает запуск двигателя, но и защищает электронику от перепадов напряжения.
Грамотное обслуживание электрической системы позволяет существенно сэкономить на ремонте дорогостоящих узлов и агрегатов.
Влияние температуры на производительность аккумулятора
Температура является одним из ключевых факторов, влияющих на производительность аккумуляторов, особенно в условиях эксплуатации тяжелой техники, такой как КАМАЗ. Аккумуляторы, используемые в грузовых автомобилях, чувствительны к изменениям температуры, что может существенно сказаться на их эффективности и сроке службы.
При низких температурах химические реакции внутри аккумулятора замедляются, что приводит к снижению его емкости и способности к отдаче тока. Например, при температуре -20°C емкость свинцово-кислотного аккумулятора может уменьшаться на 30-50% по сравнению с нормальными условиями. Это означает, что даже полностью заряженный аккумулятор может не обеспечить достаточную мощность для запуска двигателя, что особенно критично в зимний период.
С другой стороны, высокие температуры также негативно сказываются на работе аккумулятора. При температуре выше 40°C увеличивается скорость химических реакций, что может привести к перегреву и ускоренному старению аккумулятора. В результате, срок службы аккумулятора может сократиться, а риск возникновения неисправностей возрастает. В условиях высоких температур также может происходить испарение электролита, что требует регулярного контроля уровня жидкости и, при необходимости, долива воды.
Оптимальная температура для работы большинства аккумуляторов составляет от 20°C до 25°C. В этом диапазоне аккумуляторы демонстрируют наилучшие характеристики, обеспечивая стабильную работу и длительный срок службы. Для поддержания аккумулятора в оптимальных условиях рекомендуется использовать специальные утеплители в зимний период и избегать перегрева в летнее время.
Кроме того, важно учитывать, что температура может варьироваться в зависимости от места установки аккумулятора на автомобиле. Например, аккумуляторы, расположенные в моторном отсеке, подвержены более высоким температурам, чем те, что находятся в салоне. Поэтому при выборе места для установки аккумулятора необходимо учитывать температурные условия, чтобы минимизировать негативное влияние на его производительность.
Таким образом, температура является критически важным фактором, влияющим на производительность аккумуляторов в КАМАЗах. Понимание этих аспектов поможет водителям и владельцам техники принимать меры для оптимизации работы аккумуляторов и продления их срока службы.
Методы повышения эффективности зарядки
Для повышения эффективности зарядки аккумуляторов на КАМАЗах применяются различные методы и технологии, которые позволяют сократить время зарядки, увеличить срок службы аккумуляторов и улучшить их производительность. Рассмотрим основные из них.
1. Использование интеллектуальных зарядных устройств. Современные зарядные устройства оснащены микропроцессорами, которые контролируют процесс зарядки. Они могут автоматически определять состояние аккумулятора, его ёмкость и уровень заряда, что позволяет оптимизировать параметры зарядки. Такие устройства могут переключаться между различными режимами зарядки, включая быструю, стандартную и поддерживающую зарядку, что значительно увеличивает эффективность процесса.
2. Применение технологии импульсной зарядки. Импульсная зарядка заключается в подаче коротких импульсов тока на аккумулятор, что позволяет избежать перегрева и газовыделения. Этот метод способствует более глубокому заряду и восстановлению активных веществ в аккумуляторе, что в свою очередь увеличивает его ёмкость и срок службы.
3. Оптимизация температуры зарядки. Температура окружающей среды и самого аккумулятора играет важную роль в процессе зарядки. Оптимальная температура для большинства свинцово-кислотных аккумуляторов составляет от 15 до 25 градусов Цельсия. При более низких температурах скорость химических реакций замедляется, а при высоких температурах увеличивается риск перегрева и повреждения аккумулятора. Поэтому важно следить за температурным режимом и, при необходимости, использовать обогреватели или охладители.
4. Регулярное обслуживание аккумуляторов. Для поддержания аккумуляторов в хорошем состоянии необходимо регулярно проверять уровень электролита, чистить клеммы от окислов и следить за состоянием корпуса. Загрязненные или окисленные клеммы могут привести к увеличению сопротивления и, как следствие, к снижению эффективности зарядки. Также важно следить за уровнем зарядки и не допускать глубокого разряда, что может негативно сказаться на сроке службы аккумулятора.
5. Использование солнечных панелей. В условиях, когда доступ к электросети ограничен, можно рассмотреть возможность установки солнечных панелей для подзарядки аккумуляторов. Это позволяет не только экономить топливо, но и снижать нагрузку на генератор автомобиля, что в свою очередь увеличивает его срок службы.
Эти методы позволяют значительно повысить эффективность зарядки аккумуляторов на КАМАЗах, что в свою очередь способствует улучшению их работы и увеличению срока службы. Важно помнить, что правильный подход к зарядке и обслуживанию аккумуляторов является залогом надежной работы автомобиля в любых условиях.
Сравнение различных типов аккумуляторов для КАМАЗ
При выборе аккумуляторов для автомобилей КАМАЗ важно учитывать различные типы, их характеристики и преимущества. На сегодняшний день на рынке представлены несколько основных типов аккумуляторов, которые могут использоваться в грузовых автомобилях, таких как КАМАЗ: свинцово-кислотные, AGM (Absorbent Glass Mat), гелевые и литий-ионные.
Свинцово-кислотные аккумуляторы являются наиболее распространенными и традиционными. Они отличаются низкой стоимостью и хорошей надежностью. Эти аккумуляторы могут быть как обслуживаемыми, так и необслуживаемыми. Обслуживаемые аккумуляторы требуют регулярного контроля уровня электролита и доливки дистиллированной воды, в то время как необслуживаемые имеют закрытую конструкцию и не требуют такого ухода. Однако свинцово-кислотные аккумуляторы имеют ограниченный срок службы и чувствительны к глубоким разрядам.
AGM аккумуляторы представляют собой более современную альтернативу. Они используют стекловолокно для удержания электролита, что делает их более устойчивыми к вибрациям и ударам. AGM аккумуляторы имеют более высокий ток холодной прокрутки и могут быть установлены в любом положении. Они также менее подвержены утечкам и имеют более длительный срок службы по сравнению со свинцово-кислотными. Однако их стоимость значительно выше.
Гелевые аккумуляторы также являются вариантом для КАМАЗ. Они содержат электролит в гелевой форме, что делает их устойчивыми к утечкам и позволяет использовать в сложных условиях. Гелевые аккумуляторы имеют низкий саморазряд и могут работать в широком диапазоне температур. Однако они чувствительны к перезаряду и требуют специального зарядного оборудования.
Литий-ионные аккумуляторы становятся все более популярными благодаря своей высокой энергоемкости и легкому весу. Они обеспечивают отличную производительность и имеют долгий срок службы. Литий-ионные аккумуляторы также могут заряжаться быстрее и имеют меньший риск саморазряда. Однако их высокая стоимость и необходимость в специализированных системах управления делают их менее распространенными в грузовых автомобилях, таких как КАМАЗ.
При выборе аккумулятора для КАМАЗ важно учитывать не только тип аккумулятора, но и его характеристики, такие как емкость, ток холодной прокрутки, размеры и вес. Также стоит обратить внимание на условия эксплуатации автомобиля, так как это может существенно повлиять на выбор наиболее подходящего типа аккумулятора.
