В данной статье мы рассмотрим ключевые аспекты диагностики, регулировки и ремонта насоса гидроусилителя руля (ГУР) на двигателе ЯМЗ 238. Правильная работа насоса ГУР критически важна для обеспечения безопасности и комфорта управления транспортным средством, а также для продления срока службы всего гидравлического оборудования. Мы предоставим техническую инструкцию, которая включает параметры давления, регулировку клапанов, диагностику распространенных неисправностей и таблицы допусков, что поможет вам эффективно обслуживать и восстанавливать насос ГУР, предотвращая возможные поломки и повышая надежность работы вашего автомобиля.
Конструктивные особенности и принцип действия
Насосы гидроусилителя руля, устанавливаемые на двигатели ЯМЗ-238 и их версии, представляют собой устройства пластинчатого (лопастного) типа с двойным действием. Рабочий объем этих насосов обеспечивает необходимую производительность для поворота управляемых колес тяжелых грузовиков даже при работе двигателя на холостых оборотах. Конструкция включает распределительный диск, ротор с пазами для пластин и статическое кольцо овальной формы.
Принцип работы основан на действии центробежной силы, которая прижимает пластины к рабочей поверхности статора во время вращения ротора. Герметичность камер достигается благодаря точной подгонке компонентов и давлению рабочей жидкости, поступающей через входное отверстие. При повороте рулевого колеса золотник распределяет поток масла в соответствующую полость гидроцилиндра, создавая усилие, облегчающее поворот колес.
Ключевым элементом конструкции является клапан ограничения давления, который защищает систему от перегрузок, когда колеса упираются в крайнее положение. В современных версиях, таких как насосы серии 437 или 5336, реализована схема сдвоенного насоса, где один контур обслуживает гидроусилитель руля, а второй — другие гидравлические потребители или работает в паре для повышения производительности.
Сравнение модификаций насосов
На технику с двигателями ЯМЗ могут устанавливаться различные версии насосов, которые отличаются направлением вращения вала, типом крепления фланца и рабочим объемом. Определение модели — важный этап при выборе запасных частей. Внешние размеры могут быть схожи, но внутренние параметры могут значительно различаться. Неправильная установка насоса с левым вращением вместо правого может привести к немедленному выходу из строя узла.
Насосы для автобусов и тягачей часто имеют разные показатели давления и производительности, что связано с различной массой техники и требованиями к маневренности. Например, насосы 437-3407210 устанавливаются на МАЗах с двигателями ЯМЗ, в то время как 5336-3407210 используются на более тяжелых транспортных средствах. При замене насоса важно обращать внимание на маркировку на шильдике и каталожный номер.
| Параметр | Насос 437 (Одиночный) | Насос 5336 (Сдвоенный) |
|---|---|---|
| Тип привода | Шлицевой вал | Шлицевой вал / Зубчатое зацепление |
| Рабочий объем | ~12-14 л/мин | ~20-24 л/мин (в сумме) |
| Макс. давление | до 10 МПа | до 12 МПа |
| Применение | Легкие грузовики, автобусы | Тяжелые тягачи, самосвалы |
⚠️ Важно: Установка насоса с неправильным направлением вращения вала может привести к утечке масла через сальник и повреждению уплотнений в первые минуты работы. Обязательно проверяйте маркировку направления вращения на корпусе.
| Этап работы | Описание действий | Необходимые инструменты |
|---|---|---|
| Диагностика насоса ГУР | Проверка на наличие утечек и шумов | Манометр, ключи, отвертки |
| Разборка насоса | Снятие насоса с двигателя и разборка на составные части | Набор ключей, отвертка, плоскогубцы |
| Замена уплотнений | Установка новых уплотнителей и сальников | Уплотнители, смазка |
| Сборка насоса | Сборка насоса в обратном порядке | Набор ключей, динамометр |
| Установка насоса на двигатель | Установка насоса на место и подключение шлангов | Ключи, динамометр |
| Проверка работоспособности | Запуск двигателя и проверка работы насоса ГУР | Манометр, тестовый стенд |
Интересные факты
Вот несколько интересных фактов о регулировке и ремонте насоса гидроусилителя руля (ГУР) на двигателе ЯМЗ 238:
Принцип работы насоса ГУР: Насос ГУР на ЯМЗ 238 работает по принципу создания давления в гидравлической системе, что облегчает управление рулевым механизмом. Он использует роторный механизм, который обеспечивает высокую эффективность и надежность, что особенно важно для тяжелых грузовиков и сельскохозяйственной техники, где применяется этот двигатель.
Регулировка давления: В насосах ГУР ЯМЗ 238 предусмотрена возможность регулировки давления. Это позволяет адаптировать работу системы под конкретные условия эксплуатации, например, при изменении нагрузки на автомобиль. Неправильная регулировка может привести к ухудшению управляемости и увеличению износа компонентов системы.
Частые неисправности и их устранение: Одной из распространенных проблем с насосами ГУР является утечка масла и шум в работе. Эти неисправности могут быть вызваны износом уплотнительных колец или повреждением внутренних компонентов. Ремонт часто включает замену изношенных деталей и тщательную проверку системы на наличие утечек, что требует специальных инструментов и навыков.
Эти факты подчеркивают важность правильной эксплуатации и обслуживания насоса ГУР для обеспечения надежной работы автомобиля.
Диагностика неисправностей гидроусилителя
Определение причины неисправности начинается с визуального осмотра и проверки уровня жидкости в резервуаре. Если уровень ниже минимальной отметки, это может указывать на утечки в трубопроводах, сальниках насоса или рейке. Вспененное масло в резервуаре свидетельствует о подсасывании воздуха через негерметичные соединения всасывающей линии, что приводит к шуму и нестабильной работе системы.
Если при работающем двигателе слышен вой, усиливающийся при повороте руля, это может говорить о износе подшипников вала насоса или нехватке смазки. Гудение, не зависящее от положения руля, часто связано с кавитацией или засорением фильтрующего элемента в резервуаре. Для точной диагностики рекомендуется использовать манометр, подключаемый в разрыв напорной магистрали.
Проверка производительности насоса осуществляется путем измерения времени заполнения мерной емкости или наблюдения за давлением в системе при различных режимах работы. Если давление не достигает номинальных значений даже при исправном клапане, это может указывать на критический износ пластин или овальность статорного кольца. В таких случаях регулировка не поможет, и потребуется разборка узла.
Типичные симптомы и их причины
Рассмотрим ключевые признаки неисправности, которые можно выявить без полной разборки устройства. Нестабильное усилие на руле, когда он становится то «тяжелым», то «легким», часто связано с заеданием золотникового распределителя или попаданием загрязнений в систему. Резкое движение руля при первом вращении может указывать на проблему с перепускным клапаном.
Утечка масла по корпусу насоса, особенно в области вала, свидетельствует о износе манжетного уплотнения. Использование насоса с текущим сальником крайне нежелательно, так как вытекающее масло может попасть на приводной ремень, что приведет к его проскальзыванию и потенциальному возгоранию. Замена сальника требует осторожности, чтобы не повредить поверхность вала при установке новой манжеты.

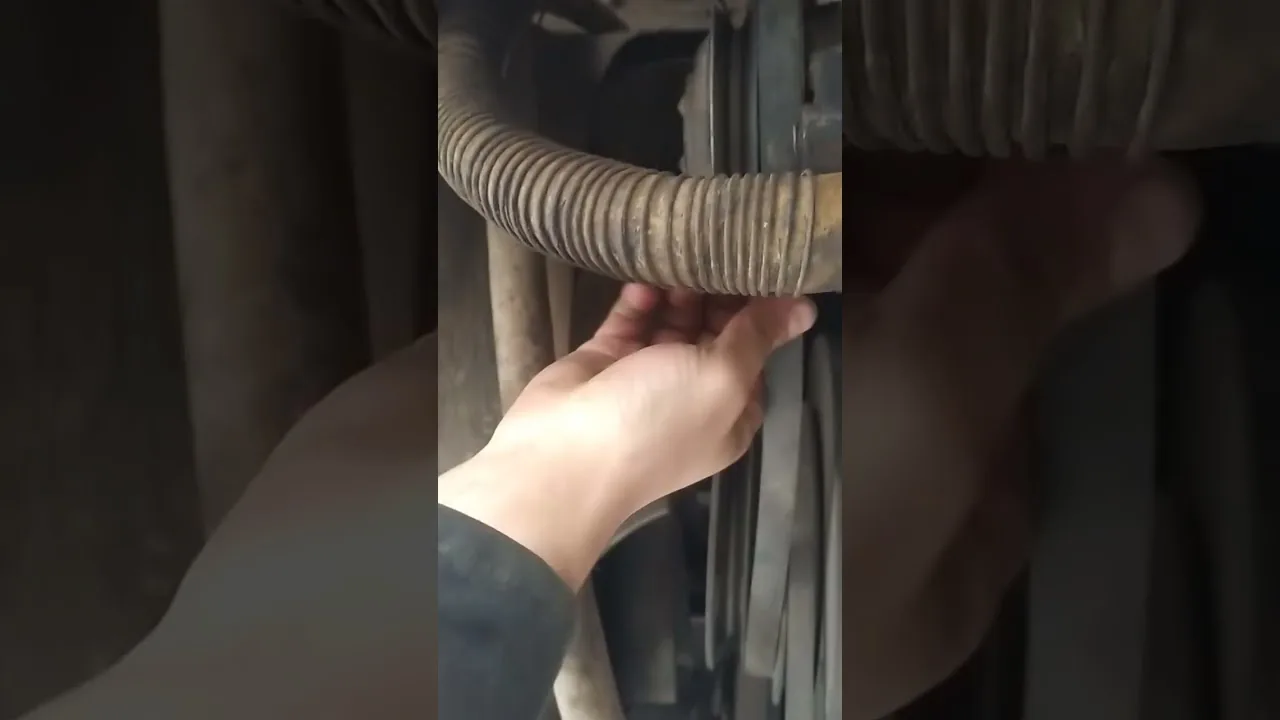

- Проверьте натяжение приводного ремня: прогиб должен составлять 10-15 мм при нажатии с усилием 4 кгс.
- Осмотрите шланги высокого и низкого давления на наличие трещин, потертостей и масляных пятен.
- Убедитесь в отсутствии люфта шкива насоса, покачав его руками в разные стороны.
- Проверьте чистоту сетчатого фильтра в бачке или в штуцере забора масла.
| Симптом | Возможная причина | Способ устранения |
|---|---|---|
| Шум и гул | Воздух в системе, низкий уровень масла | Долив масла, прокачка системы |
| Тяжелый руль | Слабое натяжение ремня, износ насоса | Регулировка натяжения, ремонт насоса |
| Течь масла | Износ сальников, ослабление хомутов | Замена уплотнений, затяжка соединений |
Регулировка давления и технические параметры
Регулировка гидравлического насоса на ЯМЗ 238 в первую очередь включает настройку клапана, ограничивающего давление. Эта процедура необходима после замены ремкомплекта или при выявлении проблем в работе рулевого управления. Для регулировки потребуется специализированный стенд или комплект манометров с переходниками, способными выдерживать давление до 15-20 МПа.
Нормальное давление в системе для различных моделей насосов колеблется от 7,5 до 10 МПа (75-100 кгс/см²). Превышение этого предела может повредить шланги и уплотнения гидроцилиндра, а снижение давления негативно сказывается на эффективности работы усилителя. Регулировка давления осуществляется путем подбора регулировочных шайб или вращения регулировочного винта в зависимости от конструкции клапана.
Важно, чтобы регулировке подлежал только исправный насос с минимальным износом рабочих деталей. Попытка увеличить давление на изношенном агрегате за счет зажатия клапана приведет к перегреву масла и снижению общей производительности. Точность настройки напрямую влияет на срок службы всех компонентов гидроусилителя.
Порядок настройки клапана давления
Для начала регулировки необходимо получить доступ к торцевой крышке насоса, где расположен перепускной клапан. На некоторых моделях может потребоваться снять шкив, что следует делать с помощью специального съемника, чтобы избежать повреждения вала. Перед разборкой важно тщательно очистить внешнюю поверхность насоса от загрязнений, чтобы предотвратить попадание абразивных частиц внутрь.
После извлечения клапана внимательно осмотрите пружину и шарик на наличие задиров и коррозии. Регулировка осуществляется установкой дополнительных прокладок под пружину (для повышения давления) или их удалением (для снижения). В некоторых конструкциях предусмотрена регулировка с помощью винта и контргайки.
Порядок действий при регулировке:
Подключите манометр к напорной магистрали.
Запустите двигатель и прогрейте масло до рабочей температуры (50-60°C).
Резко перекройте выход жидкости (имитируя упор в руле) и зафиксируйте максимальное давление.
Сравните показания с нормативными данными для конкретной модели насоса.
При необходимости снимите клапан и измените количество регулировочных шайб.
⚠️ Внимание: Длительное удержание руля в крайнем положении (более 5-7 секунд) при исправном, но работающем на пределе насосе может привести к перегреву жидкости и ускоренному износу деталей. Избегайте этого во время парковки.
Типичные ошибки при обслуживании и ремонте
Восстановление работоспособности насоса гидроусилителя руля (ГУР) на двигателях ЯМЗ 238 требует строгого соблюдения технологических норм. Неправильная последовательность действий или использование неподходящих материалов могут свести на нет все усилия. Анализ распространенных ошибок помогает сократить время на ремонт и избежать повторных поломок.
Одной из основных проблем является пренебрежение чистотой во время сборки. Даже мельчайшая частица грязи, попавшая между пластиной и статором, может привести к задирам и снижению производительности. Часто также наблюдается неправильный выбор ремкомплектов, где размеры сальников могут варьироваться на доли миллиметра, что критично при высоких давлениях.
- Использование неправильного масла — применение моторного или трансмиссионного масла вместо жидкости для АКПП/ГУР приводит к разбуханию резинок и изменению вязкости, что нарушает работу клапанов.
- Чрезмерное натяжение приводного ремня — избыточное натяжение создает повышенную радиальную нагрузку на вал насоса, что ускоряет износ подшипников и может вызвать течь сальника.
- Недостаточная прокачка системы — после замены насоса или шлангов в системе могут оставаться воздушные пробки, что приводит к кавитации, шуму и может вызвать гидроудар.
- Игнорирование состояния бачка — установка нового насоса в загрязненный бачок с отложениями гарантирует быстрый выход нового агрегата из строя.
Регулярное обслуживание и правильная диагностика позволяют продлить срок службы насоса ГУР на двигателях ЯМЗ 238 до капитального ремонта самого двигателя. Понимание принципов работы и знание основных параметров регулировки помогают водителю или механику быстро устранить неисправность в полевых условиях. Соблюдение чистоты и использование рекомендованных материалов являются залогом надежной работы рулевого управления.
Регулярный контроль уровня жидкости, состояния ремней и отсутствие посторонних шумов помогают выявить проблемы на ранних стадиях. Компетентный подход к ремонту обеспечивает безопасность управления тяжелым грузовиком в любых дорожных условиях.
Инструменты и оборудование для ремонта
Для успешной регулировки и ремонта насоса гидроусилителя руля (ГУР) на двигателе ЯМЗ 238 необходимо подготовить соответствующие инструменты и оборудование. Правильный выбор инструментов обеспечит высокое качество работы и минимизирует риск повреждения компонентов.
Вот список основных инструментов и оборудования, которые могут понадобиться:
- Набор ключей: Для демонтажа и монтажа крепежных элементов насоса потребуется набор рожковых и торцевых ключей различных размеров. Рекомендуется иметь ключи с размерами от 10 до 24 мм.
- Отвертки: Плоские и крестовые отвертки помогут в работе с винтами и креплениями, которые могут быть использованы для фиксации различных элементов насоса.
- Динамометрический ключ: Этот инструмент необходим для обеспечения правильного момента затяжки крепежных элементов, что особенно важно для предотвращения утечек и повреждений.
- Пробка для слива масла: При ремонте насоса может потребоваться слить масло из системы. Пробка поможет избежать загрязнения и упростит процесс слива.
- Контейнер для сбора масла: Необходимо подготовить контейнер для сбора отработанного масла, чтобы обеспечить его безопасную утилизацию.
- Набор для проверки давления: Для диагностики работы насоса может понадобиться манометр, который позволит измерить давление в системе ГУР.
- Специальные инструменты для разборки насоса: В зависимости от конструкции насоса могут потребоваться специальные инструменты, такие как съемники или приспособления для извлечения подшипников.
- Очиститель и смазка: Для подготовки деталей к сборке потребуется очиститель, а также смазочные материалы, которые помогут обеспечить надежную работу насоса после ремонта.
- Рабочая поверхность: Удобная и чистая рабочая поверхность, такая как верстак, поможет организовать процесс ремонта и обеспечит доступ ко всем необходимым инструментам.
- Защитные средства: Не забудьте о средствах индивидуальной защиты: перчатках, очках и маске, чтобы избежать травм и загрязнений во время работы.
Подготовка всех необходимых инструментов и оборудования перед началом ремонта насоса ГУР на двигателе ЯМЗ 238 позволит значительно упростить процесс и повысить его эффективность. Убедитесь, что все инструменты находятся в исправном состоянии и готовы к использованию.
Необходимые инструменты для диагностики и регулировки
Для успешной диагностики и регулировки насоса гидроусилителя руля (ГУР) на двигателе ЯМЗ 238 необходимо использовать ряд специализированных инструментов и оборудования. Правильный выбор инструментов обеспечит точность измерений и упростит процесс регулировки, что в свою очередь повысит эффективность работы системы рулевого управления.
1. Манометр для измерения давления
Манометр является одним из основных инструментов, необходимых для диагностики насоса ГУР. Он позволяет измерять рабочее давление в системе, что критически важно для определения состояния насоса. Рекомендуется использовать манометр с диапазоном измерений от 0 до 200 атм, так как давление в системе может достигать значительных значений.
2. Набор ключей и отверток
Для разборки и сборки насоса потребуется набор ключей и отверток различных размеров. Важно иметь как метрические, так и дюймовые ключи, так как на некоторых моделях могут использоваться разные размеры крепежа. Отвертки с магнитными наконечниками также будут полезны для работы с мелкими деталями.
3. Специальные приспособления для регулировки
Для точной регулировки насоса ГУР могут потребоваться специальные инструменты, такие как шаблоны и приспособления для установки зазоров. Эти инструменты помогут обеспечить правильное положение деталей и избежать ошибок при сборке.
4. Уровнемер
Уровнемер необходим для проверки горизонтальности установки насоса. Неправильная установка может привести к снижению эффективности работы системы и увеличению износа деталей. Убедитесь, что насос установлен строго горизонтально, используя уровнемер перед началом регулировки.
5. Технические жидкости
Не забудьте подготовить необходимые технические жидкости, такие как гидравлическое масло, которое используется в системе ГУР. Важно использовать масло, рекомендованное производителем, так как это напрямую влияет на работу насоса и всей системы в целом.
6. Инструменты для проверки состояния деталей
Для диагностики состояния деталей насоса могут понадобиться инструменты для измерения износа, такие как штангенциркуль и микрометр. Эти инструменты помогут определить, требуется ли замена каких-либо компонентов, таких как валы, подшипники или уплотнения.
7. Компьютерная диагностика
Современные системы могут быть оснащены электронными блоками управления, которые требуют компьютерной диагностики. Наличие диагностического оборудования позволит выявить скрытые неисправности и провести более глубокую проверку работы насоса ГУР.
Использование вышеуказанных инструментов и оборудования значительно упростит процесс диагностики и регулировки насоса ГУР на двигателе ЯМЗ 238, а также повысит качество выполненных работ и продлит срок службы системы рулевого управления.
Процесс замены насоса ГУР
Замена насоса гидроусилителя руля (ГУР) на двигателе ЯМЗ 238 — это важная процедура, которая требует внимательного подхода и соблюдения определенных этапов. Перед началом работ необходимо подготовить все необходимые инструменты и материалы, а также ознакомиться с рекомендациями производителя.
Подготовка к замене насоса ГУР
- Необходимо обеспечить доступ к насосу. Для этого может потребоваться поднять автомобиль на подъемнике или использовать домкрат.
- Соберите инструменты: набор ключей, отвертки, емкость для сбора жидкости, тряпки для устранения пролитой жидкости.
- Приготовьте новый насос ГУР, а также новую жидкость для гидроусилителя, соответствующую спецификациям ЯМЗ 238.
Этапы замены насоса ГУР
- Слив жидкости: Перед началом демонтажа насоса необходимо слить жидкость из системы ГУР. Для этого открутите сливной болт на резервуаре или отсоедините шланг, направив его в подготовленную емкость.
- Снятие насоса: Отсоедините все шланги, подключенные к насосу. Обычно это включает в себя подачу и возврат жидкости. Используйте ключи для откручивания соединений, стараясь не повредить резьбу.
- Открутите крепежные болты, фиксирующие насос к двигателю. В зависимости от конструкции может потребоваться использование различных ключей. Будьте внимательны, чтобы не уронить болты в труднодоступные места.
- Аккуратно извлеките насос из его посадочного места. Если насос не поддается, проверьте, не остались ли какие-либо крепления или соединения, которые могут мешать его снятию.
Установка нового насоса
- Подготовка нового насоса: Перед установкой нового насоса убедитесь, что он соответствует спецификациям и не имеет видимых повреждений. Проверьте уплотнительные кольца и прокладки.
- Установка насоса: Установите новый насос на место, аккуратно совмещая его с крепежными отверстиями. Закрепите насос болтами, соблюдая рекомендованный момент затяжки.
- Подключение шлангов: Подсоедините шланги подачи и возврата жидкости, убедившись, что они надежно закреплены и не имеют повреждений.
- Заполнение системы жидкостью: Заполните систему новой жидкостью для ГУР через резервуар. Убедитесь, что уровень жидкости соответствует норме.
- Проверка работы: Запустите двигатель и проверьте работу насоса. Поверните рулевое колесо в разные стороны, чтобы убедиться, что система работает без посторонних шумов и утечек.
После завершения всех этапов замены насоса ГУР рекомендуется провести тест-драйв автомобиля, чтобы убедиться в корректной работе системы. В случае возникновения каких-либо проблем следует обратиться к специалистам для диагностики и устранения неисправностей.
Пошаговая инструкция по замене
Замена насоса гидроусилителя руля (ГУР) на двигателе ЯМЗ 238 – это процесс, который требует внимательности и аккуратности. Ниже представлена пошаговая инструкция, которая поможет вам выполнить эту задачу без лишних трудностей.
- Подготовка к замене:
Перед началом работ убедитесь, что у вас есть все необходимые инструменты и запасные части. Вам понадобятся: ключи, отвертки, новый насос ГУР, шланги, а также жидкость для гидроусилителя руля. Рекомендуется также подготовить емкость для сбора старой жидкости.
- Отключение аккумулятора:
Для обеспечения безопасности работы отключите аккумулятор, чтобы избежать короткого замыкания и других электрических проблем.
- Слив жидкости из системы:
С помощью специальной емкости слейте жидкость из системы ГУР. Для этого открутите сливной болт на насосе или открутите шланг, ведущий к насосу. Убедитесь, что вся жидкость собрана, чтобы избежать загрязнения рабочего места.
- Снятие старого насоса:
Открутите крепежные болты, которые фиксируют насос ГУР к двигателю. Обычно это 2-3 болта. После этого аккуратно снимите насос, не повредив соединительные шланги и электрические разъемы.
- Установка нового насоса:
Установите новый насос ГУР на место старого. Убедитесь, что все крепежные элементы правильно зафиксированы. Не забудьте подключить все шланги и электрические разъемы, если они имеются.
- Заполнение системы жидкостью:
Залейте новую жидкость для гидроусилителя руля в систему. Убедитесь, что уровень жидкости соответствует норме, указанной в руководстве по эксплуатации.
- Проверка работы системы:
Запустите двигатель и дайте ему поработать несколько минут. Поверните рулевое колесо в разные стороны, чтобы прокачать жидкость по системе. Проверьте наличие утечек и убедитесь, что насос работает без посторонних шумов.
- Завершение работы:
После проверки работы системы и отсутствия утечек, установите на место все защитные элементы и подключите аккумулятор. Убедитесь, что все инструменты убраны, а рабочее место очищено.
Следуя данной инструкции, вы сможете самостоятельно заменить насос ГУР на двигателе ЯМЗ 238, что позволит вам сэкономить время и средства на обращение в сервисный центр.
Профилактика и уход за насосом ГУР
Насос гидроусилителя руля (ГУР) является важным компонентом системы управления автомобилем, обеспечивая легкость и комфортность рулевого управления. Для обеспечения его надежной работы и продления срока службы необходимо проводить регулярную профилактику и уход за насосом ГУР. В данной статье рассмотрим основные аспекты, которые помогут сохранить насос в исправном состоянии.
Регулярная проверка уровня жидкости
Одним из ключевых моментов в уходе за насосом ГУР является регулярная проверка уровня гидравлической жидкости. Низкий уровень жидкости может привести к перегреву насоса и его повреждению. Рекомендуется проверять уровень жидкости не реже одного раза в месяц, а также перед длительными поездками. Для этого необходимо:
- Открыть капот и найти резервуар для жидкости ГУР.
- Проверить уровень жидкости по меткам на стенках резервуара.
- При необходимости долить жидкость, используя только рекомендованные производителем типы жидкости.
Замена жидкости
Со временем гидравлическая жидкость теряет свои свойства, что может негативно сказаться на работе насоса. Рекомендуется менять жидкость ГУР каждые 30-40 тысяч километров пробега или раз в два года, в зависимости от условий эксплуатации. Процесс замены включает в себя:
- Слив старой жидкости из системы через сливной клапан.
- Промывку системы, если это предусмотрено производителем.
- Заполнение системы новой жидкостью до необходимого уровня.
- Проверку на наличие утечек и прокачку системы для удаления воздушных пробок.
Осмотр на наличие утечек
Утечки жидкости могут привести к недостаточному давлению в системе и, как следствие, к поломке насоса. Регулярно осматривайте шланги, соединения и сам насос на предмет утечек. Если вы заметили следы жидкости, необходимо:
- Определить источник утечки.
- Заменить поврежденные шланги или уплотнители.
- При необходимости обратиться к специалистам для более серьезного ремонта.
Проверка состояния насоса
Регулярная проверка состояния насоса ГУР поможет выявить потенциальные проблемы на ранних стадиях. Обратите внимание на следующие признаки:
- Шумы при работе насоса, которые могут свидетельствовать о его износе.
- Проблемы с рулевым управлением, такие как затрудненное вращение руля.
- Неправильная работа системы, например, резкие изменения усилия на руле.
При обнаружении подобных симптомов рекомендуется провести диагностику и, при необходимости, ремонт насоса.
Заключение
Профилактика и уход за насосом ГУР являются важными аспектами, которые помогут избежать серьезных поломок и продлить срок службы данного компонента. Регулярные проверки, замена жидкости и осмотр на наличие утечек помогут обеспечить надежную работу системы гидроусилителя руля и комфортное управление автомобилем.
