Ошибка Е09 на автономных отопителях может стать серьезной проблемой, мешающей комфортному отоплению вашего помещения. В данной статье мы подробно рассмотрим причины возникновения этой ошибки, а также предложим эффективные методы диагностики и устранения неисправностей. Знание особенностей кода ошибки, а также правильные шаги по ремонту контроллера и проверке свечей зажигания помогут вам быстро восстановить работоспособность отопительной системы и избежать дорогостоящих ремонтов в будущем.

Интерпретация кода ошибки и логика работы системы

Перед разборкой оборудования важно точно понимать, что означает конкретный код для вашей модели отопителя. Код Е09 в различных версиях контроллеров (например, 1100, 1102, 1103, 1104 для Planar или аналогичных у других производителей) обычно трактуется как «Неисправность датчика пламени» или «Ошибка управления свечой накаливания/электродвигателем». В некоторых прошивках этот код может указывать на отсутствие обратной связи от горелочного двигателя.

Работа электронного блока управления (ЭБУ) основана на постоянном мониторинге потребляемых токов. При запуске контроллер подает напряжение на свечу накаливания и одновременно начинает вращение мотора нагнетателя воздуха. Если в установленный временной промежуток ток, потребляемый свечой, не соответствует эталонным значениям, или если датчик пламени не фиксирует увеличение температуры, ЭБУ регистрирует ошибку. При коде Е09 система часто «обнаруживает» обрыв или короткое замыкание в цепи нагрузки, либо отсутствие ожидаемого сигнала от датчика контроля горения.

Также существует вероятность программной ошибки или «зависания» контроллера, особенно если в бортовой сети грузовика или автобуса часто происходят скачки напряжения. В таком случае код Е09 может быть ложным. Однако сбрасывать его без проверки состояния компонентов не следует, так как это может привести к повторной блокировке или, что еще хуже, к неконтролируемому горению.

Компонент	Вероятность неисправности при коде Е09	Типичный симптом
Свеча накаливания	Высокая (40%)	Нет накала, обрыв цепи
Датчик пламени (фотодатчик)	Средняя (30%)	Загрязнение, выход из строя
Электродвигатель нагнетателя	Средняя (20%)	Заклинивание, износ щеток
Электронный блок (контроллер)	Низкая (10%)	Выгорание ключей управления

На некоторых моделях китайских автономных отопителей (так называемых «китайцах» с красным или синим пультом) код Е09 может интерпретироваться исключительно как ошибка двигателя нагнетателя воздуха. В этом случае система не сможет перейти в режим горения, так как не получит подтверждения о наличии потока воздуха для образования смеси.

Диагностика свечи накаливания и датчика пламени

Наиболее частой причиной ошибки Е09 является неисправность свечи накаливания или проблемы с контактами в её цепи. Свеча накаливания — это нагревательный элемент, который разогревается до высокой температуры, обеспечивая воспламенение топливовоздушной смеси. Со временем спираль может истончаться и перегорать, или на ней может образовываться токопроводящий нагар, что приводит к короткому замыканию.

Чтобы проверить свечу, необходимо получить к ней доступ, сняв защитный кожух горелки. Визуальный осмотр может выявить явные повреждения: вздутия корпуса, трещины или оплавление изолятора. Даже если свеча выглядит целой, она может иметь внутреннее сопротивление, превышающее допустимые значения. Нормальное сопротивление исправной свечи колеблется от 0,8 до 2,5 Ом в зависимости от модели и напряжения (12В или 24В).

Если сопротивление стремится к бесконечности, это указывает на обрыв спирали. Если сопротивление близко к нулю (менее 0,5 Ом), это свидетельствует о коротком замыкании. В обоих случаях контроллер, пытаясь запустить систему, зафиксирует аномальный ток и выдаст ошибку Е09. Также стоит проверить проводку, идущую к свече: нередко провода перетираются о корпус или плавятся от высокой температуры, создавая контакт с «массой».

Вторым важным компонентом является датчик пламени (фотодатчик). Он реагирует на ультрафиолетовое излучение или инфракрасный спектр пламени. Если линза датчика загрязнена слоем нагара, сажи или масла, он не сможет «увидеть» пламя, даже если горение происходит нормально. Контроллер, не получив подтверждающего сигнала, через некоторое время прекращает подачу топлива и выдает ошибку.

Снимите датчик пламени из корпуса горелки (обычно он вставлен в специальное отверстие и закреплен пружиной или винтом).
Очистите чувствительный элемент мягкой тканью, смоченной в спирте или очистителе карбюратора.
Проверьте целостность проводов датчика на наличие обрывов и окисления контактов.
Установите датчик обратно и убедитесь в его плотном прилегании.

⚠️ Важно: При замене свечи накаливания строго не рекомендуется использовать свечи от других моделей или аналоги с отличающимся сопротивлением. Это может привести к перегрузке и выходу из строя выходных ключей в электронном блоке управления.

В некоторых случаях проблема может заключаться не в самом датчике, а в его неправильной установке. Если датчик смещен относительно зоны горения, он не сможет корректно считывать сигнал. Также стоит проверить разъемы подключения: окисление контактов в разъеме может создавать дополнительное сопротивление, которое контроллер воспринимает как неисправность цепи.

Причина ошибки Е09	Описание проблемы	Методы устранения
Неправильное подключение датчиков	Датчики не подключены или имеют плохой контакт	Проверить и переподключить датчики
Неисправность блока управления	Блок управления может быть поврежден или сломан	Заменить блок управления
Проблемы с электропитанием	Неправильное напряжение или сбои в электросети	Проверить электропитание и стабилизаторы
Сбой в программном обеспечении	Ошибка в программном обеспечении автономки	Обновить или переустановить ПО
Загрязнение или повреждение фильтров	Фильтры могут быть забиты или повреждены	Очистить или заменить фильтры
Неправильная настройка системы	Неверные параметры настройки могут вызывать ошибку	Перепроверить и скорректировать настройки
Низкий уровень топлива	Уровень топлива ниже минимально допустимого	Заправить топливо

Интересные факты

Ошибка Е09 на автономных отопительных системах, таких как котлы, может быть связана с различными проблемами. Вот несколько интересных фактов о ней:

Причины возникновения: Ошибка Е09 часто указывает на проблемы с датчиком температуры или его соединениями. Это может быть вызвано как механическим повреждением, так и коррозией контактов, что подчеркивает важность регулярного обслуживания оборудования.
Методы устранения: Для устранения ошибки Е09 рекомендуется сначала проверить и очистить контакты датчика температуры. Если это не помогает, может потребоваться замена самого датчика. Важно помнить, что неправильная диагностика может привести к более серьезным поломкам, поэтому лучше обращаться к специалистам.
Предотвращение ошибок: Регулярное техническое обслуживание и проверка системы отопления могут значительно снизить вероятность возникновения ошибок, таких как Е09. Это включает в себя не только проверку датчиков, но и очистку системы от накипи и загрязнений, что способствует более эффективной работе оборудования.

Проверка электродвигателя нагнетателя и топливного насоса

Если система розжига работает корректно, стоит проверить компоненты, отвечающие за подачу воздуха и топлива. Код ошибки Е09 часто появляется, когда контроллер пытается активировать мотор нагнетателя, но не получает подтверждения его работы или фиксирует аномальное потребление тока. Это может быть связано с износом подшипников, попаданием инородных предметов в крыльчатку или износом щеток двигателя.

Для проверки моторчика нагнетателя можно подать на него напряжение напрямую от аккумулятора, соблюдая полярность и напряжение 12/24В. Исправный двигатель должен начать вращение немедленно, без задержек, шумов и вибраций. Если ротор вращается с трудом или слышен металлический скрежет, двигатель необходимо заменить. Также стоит проверить свободный ход крыльчатки при отключенном питании — она должна легко вращаться от руки.

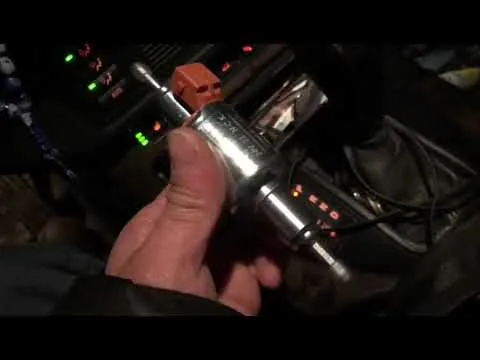

Топливный насос (дозатор) также может вызвать ошибку, хотя это происходит реже. Если насос не подает топливо, пламя не образуется, и датчик пламени не срабатывает. В таких случаях чаще возникает ошибка «неудачный розжиг» или «нет пламени». Код Е09 может появиться, если в цепи насоса произошло короткое замыкание, и контроллер зафиксировал скачок тока. Проверка насоса включает прослушивание его характерного цоканья при включении зажигания и наблюдение за поступлением топлива в прозрачном шланге.

Особое внимание следует уделить воздушному тракту. Забор воздуха для горения может происходить извне или из салона, в зависимости от модификации. Если воздухозаборник заблокирован снегом, грязью или посторонними предметами, моторчик не сможет создать необходимое разрежение, что приведет к сбоям в работе и возможному появлению ошибки.

Параметр	Норма	Отклонение
Сопротивление свечи	0.8 - 2.5 Ом	Обрыв или КЗ
Напряжение бортовой сети	12-14В / 24-28В	Ниже 10В / Выше 30В
Потребление мотора	Зависит от модели	Рывки, остановка

В практике встречались случаи, когда ошибка Е09 возникала из-за попадания воды в корпус отопителя. Конденсат или талая вода могли замкнуть контакты мотора или датчика. В таких ситуациях необходимо полностью просушить узлы сжатым воздухом и обработать контакты специальным спреем для электропроводки (Contact Cleaner).

Анализ электронного блока управления и проводки

Электронный блок управления (ЭБУ) автономного отопителя — это «мозг» системы, который обрабатывает информацию от всех датчиков и управляет исполнительными механизмами. Если все компоненты (свечи, мотор, датчики, насос) работают исправно, но ошибка Е09 продолжает появляться, это может указывать на неисправность самого контроллера. Внутри ЭБУ находятся силовые ключи (транзисторы), отвечающие за переключение токов. При частых перегрузках или коротких замыканиях в цепи свечи или мотора эти ключи могут выйти из строя.

Диагностика ЭБУ в домашних условиях в основном сводится к визуальному осмотру платы на наличие сгоревших элементов, вздутых конденсаторов или следов копоти. Важно также проверить разъемы подключения проводов. Часто причиной неисправности становится окисление контактов внутри разъема или нарушение герметичности, что позволяет влаге проникать внутрь и вызывать коррозию.

Особое внимание следует уделить питающей проводке. Если сечение проводов недостаточно или контакты на аккумуляторе и предохранителях окислены, при запуске, когда потребление тока достигает максимума, может произойти падение напряжения. Контроллер может воспринять резкое снижение напряжения как неисправность в цепи нагрузки и выдать ошибку Е09. Поэтому проверка напряжения на клеммах отопителя в момент запуска необходима.

В редких случаях может потребоваться перепрошивка или замена контроллера. Если у вас есть доступ к диагностическому программному обеспечению и кабелю для подключения автономного отопителя к компьютеру, вы сможете считать расширенные параметры и историю ошибок. Это поможет точно определить, на каком этапе цикла розжига происходит сбой.

⚠️ Внимание: Открытие герметичного корпуса электронного блока управления может нарушить его защиту от влаги. Если вы не уверены в своих силах, лучше заменить блок полностью или обратиться к профессионалам.

Также стоит проверить состояние предохранителей. Хотя при сгоревшем предохранителе отопитель обычно просто не запускается, в некоторых схемах частичное нарушение цепи питания (например, из-за подгоревших контактов реле) может привести к некорректной работе логики контроллера.

Типичные ошибки при устранении неисправности

Ремонт автономного отопителя требует внимательного подхода и соблюдения мер безопасности. Стремление быстро устранить неисправность может усугубить ситуацию. Ниже представлены распространенные ошибки, возникающие при диагностике кода Е09.

Замена свечи без проверки сопротивления — установка новой свечи без предварительной диагностики не решит проблему, если причина в проводке или ЭБУ. В худшем случае новая свеча может выйти из строя из-за скачка напряжения.
Игнорирование состояния аккумулятора — диагностика и запуск устройства при разряженном аккумуляторе могут привести к ложным показаниям и некорректной работе контроллера, который может выдавать ошибку Е09 из-за недостатка мощности.
Замыкание контактов «на глаз» — проверка цепей путем замыкания проводов без нагрузки может вызвать короткое замыкание и повредить дорожки на плате контроллера.
Некачественная герметизация — после ремонта часто забывают восстановить герметичность разъемов и корпуса, что может привести к повторному попаданию влаги и возникновению ошибок в короткие сроки.

Правильный подход заключается в систематической проверке: от источника питания к потребителям, от простых компонентов к более сложным. Не забывайте о чистке контактов и проверке «массы», так как плохой контакт может стать источником множества ложных сигналов, сбивающих электронику с толку.

Профилактика и итоговые рекомендации

Для снижения вероятности возникновения ошибки Е09 и других неисправностей рекомендуется проводить регулярное техническое обслуживание автономного отопителя перед началом каждого холодного сезона. Профилактические мероприятия включают очистку камеры сгорания от нагара, проверку свечи накаливания, замену фильтров (если они предусмотрены в вашей модели) и контроль герметичности топливной магистрали.

Также важно обращать внимание на качество используемого топлива. Применение загрязненной солярки или дизеля с примесями может привести к быстрому закоксовыванию свечи и датчика пламени, что может вызвать ошибки при розжиге. Установка дополнительного фильтра тонкой очистки перед автономным отопителем значительно увеличит срок службы его компонентов.

Ошибка Е09 не является приговором для устройства, а сигналом о необходимости вмешательства. В большинстве случаев проблему можно решить заменой свечи накаливания или чисткой датчика пламени. Правильная диагностика с использованием мультиметра и понимание принципов работы системы помогут быстро восстановить тепло в салоне с минимальными затратами.

Регулярный уход и внимательное отношение к первым признакам нестабильной работы (необычные звуки, трудности с запуском, изменение цвета пламени) помогут избежать неожиданных поломок в самый неподходящий момент. Исправный отопитель — это не только комфорт, но и безопасность, так как он предотвращает замерзание узлов двигателя и стекол в сильные морозы.

Проверка системы вентиляции и дымохода

Система вентиляции и дымохода играет ключевую роль в безопасной и эффективной работе автономных отопительных систем. Ошибка Е09 может возникать в результате недостаточной тяги, что приводит к неправильной работе устройства и, как следствие, к его отключению. Поэтому важно тщательно проверить данные системы, чтобы устранить возможные причины возникновения данной ошибки.

Первым шагом в проверке системы вентиляции является осмотр вентиляционных каналов на наличие засоров и повреждений. Необходимо убедиться, что воздух свободно проходит через все каналы, и нет никаких препятствий, таких как пыль, грязь или посторонние предметы. Если обнаружены засоры, их следует удалить, чтобы восстановить нормальную циркуляцию воздуха.

Далее стоит обратить внимание на состояние дымохода. Он должен быть чистым и свободным от сажи и других отложений, которые могут препятствовать нормальному выходу дымовых газов. Рекомендуется проводить регулярную чистку дымохода, особенно в отопительный сезон, чтобы избежать накопления вредных веществ и обеспечить безопасную эксплуатацию оборудования.

Также важно проверить, правильно ли установлены вентиляционные решетки и воздухозаборники. Они должны быть расположены в соответствии с рекомендациями производителя и обеспечивать необходимый приток воздуха для горения. Неправильное расположение или закрытие этих элементов может привести к недостаточной тяге и, как следствие, к ошибке Е09.

Не менее важным аспектом является проверка герметичности соединений и швов дымохода. Если в системе имеются утечки, это может привести к тому, что дымовые газы будут попадать в помещение, а не выводиться наружу. В таких случаях необходимо провести герметизацию всех соединений и, при необходимости, заменить поврежденные участки дымохода.

Если после всех проверок проблема не решена, стоит обратиться к специалистам, которые смогут провести более детальную диагностику системы вентиляции и дымохода. Профессиональный подход поможет выявить скрытые неисправности и предотвратить повторное возникновение ошибки Е09.

Обзор возможных программных сбоев и обновлений

Ошибка Е09 на автономных системах часто связана с программными сбоями, которые могут возникать по различным причинам. Важно понимать, что программное обеспечение, управляющее автономными устройствами, требует регулярного обновления и обслуживания для обеспечения стабильной работы. Рассмотрим основные аспекты, которые могут привести к возникновению ошибки Е09.

Во-первых, одной из распространенных причин является устаревшая версия программного обеспечения. Производители регулярно выпускают обновления, которые исправляют ошибки, улучшают функциональность и повышают безопасность. Если устройство не обновляется в течение длительного времени, это может привести к несовместимости с новыми компонентами или системами, что, в свою очередь, может вызвать ошибку Е09.

Во-вторых, программные сбои могут быть вызваны некорректной установкой или настройкой программного обеспечения. Если пользователь не следовал инструкциям при установке или изменял настройки, это может привести к конфликтам в системе. Важно внимательно изучить руководство пользователя и следовать всем рекомендациям, чтобы избежать подобных проблем.

Третьей причиной возникновения ошибки Е09 могут быть вирусы или вредоносные программы. Если устройство подключено к интернету, оно может стать жертвой атак, которые могут повредить программное обеспечение. Регулярное использование антивирусных программ и проверка системы на наличие вредоносного ПО помогут избежать подобных ситуаций.

Кроме того, стоит отметить, что ошибки в коде программного обеспечения также могут быть источником проблемы. Даже самые крупные разработчики могут столкнуться с багами, которые могут проявляться в виде ошибок, таких как Е09. В таких случаях необходимо следить за обновлениями от производителя, которые могут содержать исправления для обнаруженных ошибок.

Наконец, важно учитывать, что некоторые ошибки могут быть вызваны конфликтами между различными программными компонентами. Если на устройстве установлено несколько программ, которые взаимодействуют друг с другом, это может привести к сбоям. В таких случаях рекомендуется временно отключить или удалить ненужные приложения и проверить, исчезла ли ошибка.

В заключение, для предотвращения возникновения ошибки Е09 на автономных системах необходимо регулярно обновлять программное обеспечение, следить за безопасностью устройства, правильно настраивать и устанавливать программы, а также быть внимательным к возможным конфликтам между приложениями. Это поможет обеспечить стабильную и бесперебойную работу устройства.
