В данной статье мы подробно рассмотрим процесс замены пальца реактивной штанги на КАМАЗ 5320, а также предоставим информацию о его размерах и моментах затяжки. Правильная диагностика и своевременная замена этого элемента подвески являются ключевыми для обеспечения безопасности и надежности работы автомобиля. Мы также обсудим типичные ошибки, которые могут возникнуть в процессе замены, и предложим методы диагностики возможных неисправностей, что поможет вам избежать серьезных проблем в будущем.

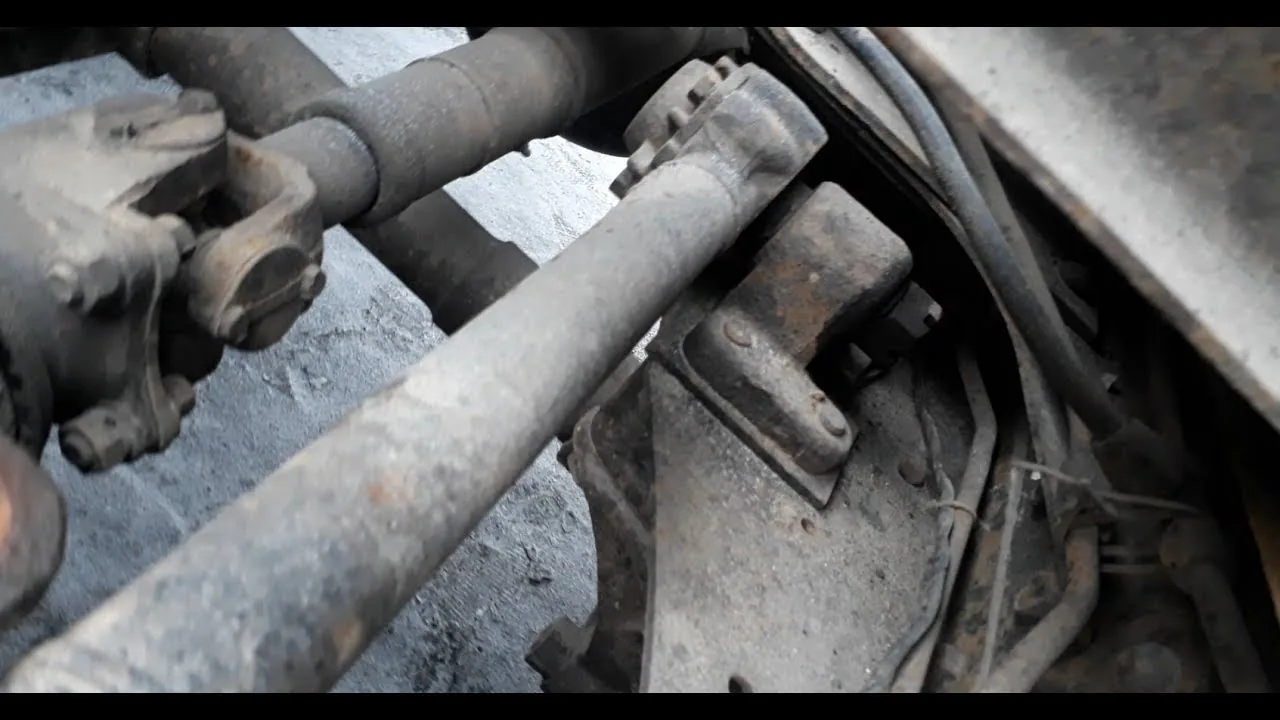

Конструкция узла и функции реактивной штанги
Балансирная тележка грузового автомобиля — это сложный механизм, в котором реактивная штанга (или толкатель) является ключевым несущим элементом. Она соединяет картер главной передачи моста с кронштейном на раме.

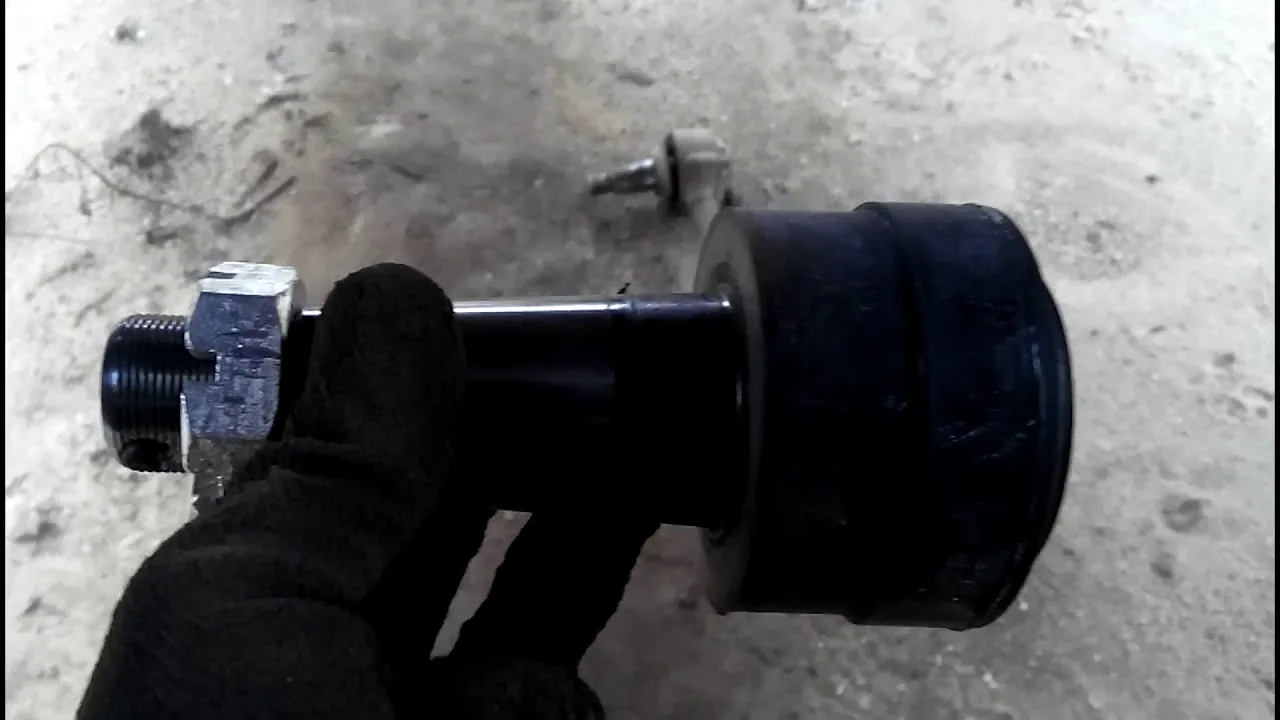

Палец реактивной штанги служит осью вращения для втулок, запрессованных в проушины штанги и кронштейна. Это позволяет мосту колебаться при преодолении неровностей, обеспечивая при этом продольную жесткость подвески.
На модели КАМАЗ 5320 используются штанги с резинометаллическими или бронзовыми втулками. Палец при этом подвергается значительным знакопеременным нагрузкам на срез и сжатие.
Типоразмеры и модификации
В зависимости от года выпуска и модели шасси характеристики соединительного элемента могут различаться. Это требует тщательного выбора запчасти перед началом ремонта.
Обычный палец изготавливается из легированной стали, а его рабочие поверхности подвергаются термической обработке для повышения износостойкости.
Диаметр рабочей части обычно составляет 30 мм. Для автомобилей с повышенной грузоподъемностью существуют усиленные варианты, где диаметр может достигать 32 мм или изменяться длина рабочей части.
| Параметр | Стандартное значение | Допустимое отклонение |
|---|---|---|
| Диаметр пальца | 30 мм | -0.1 мм |
| Материал | Сталь 40Х | Закалка HRC 45-50 |
| Тип посадки | Скользящая/Прессовая | Зависит от узла |
При выборе комплектующих важно учитывать не только геометрические параметры, но и качество металла. Недорогие аналоги часто не проходят термообработку и могут деформироваться под нагрузкой в первые недели эксплуатации.
Точное знание размеров помогает избежать ситуаций, когда новый палец невозможно установить или он слишком свободно сидит во втулке, создавая опасный люфт.
| Этап работы | Описание действий | Необходимые инструменты |
|---|---|---|
| Диагностика пальца | Осмотр на наличие износа и повреждений | Лупа, измерительная линейка |
| Снятие пальца | Демонтаж реактивной штанги и извлечение пальца | Гаечные ключи, домкрат |
| Замена пальца | Установка нового пальца и сборка реактивной штанги | Смазка, молоток, ключи |
Интересные факты
Вот несколько интересных фактов, связанных с заменой и диагностикой пальца реактивной штанги на КАМАЗ 5320:
Важность правильной диагностики: Пальцы реактивной штанги играют ключевую роль в обеспечении стабильности и управляемости автомобиля. Неправильная диагностика или игнорирование износа может привести к ухудшению поведения автомобиля на дороге, увеличению износа других компонентов подвески и даже к аварийным ситуациям.
Материалы и технологии: Пальцы реактивной штанги на КАМАЗ 5320 часто изготавливаются из высокопрочных сталей с антикоррозийным покрытием. Это обеспечивает долговечность и устойчивость к воздействию агрессивных условий эксплуатации, таких как грязь, влага и химические реагенты.
Процесс замены: Замена пальца реактивной штанги требует не только наличия специальных инструментов, но и точности в выполнении работ. Неправильная установка может привести к неправильной геометрии подвески, что в свою очередь повлияет на управляемость и безопасность автомобиля. Поэтому важно следовать рекомендациям производителя и использовать оригинальные запчасти.
Диагностика неисправностей и признаки износа
Определение необходимости замены пальца реактивной штанги требует тщательного визуального осмотра и выполнения ряда диагностических мероприятий на автомобиле.
Игнорирование первых признаков износа может привести к быстрому разрушению отверстий в проушинах. Это потребует затратного ремонта или замены самой штанги и кронштейнов.
Основным признаком проблемы является стук, который особенно хорошо слышен при резком торможении или начале движения. В этот момент инерция кузова заставляет мост смещаться относительно рамы.
Методы выявления люфта
Для точного определения состояния автомобиля его необходимо разместить на смотровой яме или эстакаде, чтобы обеспечить доступ к балансирной тележке.
Диагностика проводится методом покачивания: помощник резко тянет колесо вперед и назад, в то время как механик держит руку на соединении штанги.
Если при рывке ощущается свободный ход или слышен щелчок, это указывает на превышение допустимого зазора между пальцем и втулкой.
Визуальный осмотр может помочь обнаружить следы утечки смазки (если установлены масленки) или наличие металлической стружки вокруг соединения.
Сильный износ часто сопровождается смещением моста, что можно заметить по неравномерному износу протектора шин или искривленному положению карданного вала.
⚠️ Важно: Использование автомобиля с поврежденным пальцем реактивной штанги строго запрещено, так как это может привести к серьезным последствиям, включая складывание автомобиля или отрыв моста при резком торможении.
Раннее обнаружение проблемы позволяет ограничиться заменой пальца и втулок, что поможет избежать необходимости замены дорогостоящих компонентов рамы или моста.
Регулярная проверка затяжки гаек крепления также является важной частью технического обслуживания ходовой части автомобиля.
Технология замены пальца реактивной штанги
Замена компонентов требует специализированного оборудования и строгого соблюдения технологии, так как усилия при запрессовке и распрессовке могут достигать нескольких тонн.
Рекомендуется выполнять работы на ровной поверхности, используя домкраты с высокой грузоподъемностью и упоры для надежной фиксации автомобиля.
Перед началом работ важно тщательно очистить узел от грязи, битума и старой смазки, чтобы избежать попадания абразивных частиц внутрь соединения во время сборки.
Необходимый инструмент и подготовка
Для проведения операции вам понадобятся набор гаечных ключей, молоток, зубило, а также гидравлический пресс или съемник для извлечения втулок и пальцев.
В полевых условиях часто используется метод выбивания с помощью кувалды и наставок. Однако этот способ требует осторожности, чтобы не повредить резьбу пальца или проушину.
Также необходимо иметь новую смазку, соответствующую требованиям производителя. Чаще всего это Литол-24 или графитная смазка для тяжелых условий эксплуатации.
| Инструмент | Назначение | Примечание |
|---|---|---|
| Гидравлический съемник | Извлечение пальца | Рекомендуется к использованию |
| Набор ключей (30, 32) | Снятие гаек | Усиленного типа |
| Медная стружка/Смазка | Смазка втулок | Обязательное условие |
Если гайки крепления сильно заржавели, перед началом работы рекомендуется обработать их проникающей смазкой и оставить на некоторое время для размягчения коррозийных отложений.
При использовании открытого огня для нагрева гаек необходимо соблюдать осторожность, чтобы не повредить резиновые элементы подвески, находящиеся поблизости.
Порядок выполнения работ
После подготовки инструмента и автомобиля ослабьте гайки, крепящие реактивную штангу, но не снимайте их полностью до установки домкрата под мост.
Используя домкрат, поднимите мост, чтобы разгрузить рессоры и снять напряжение с реактивной штанги. Это упростит извлечение пальца.
Затем полностью раскрутите крепление и извлеките палец одним из выбранных способов (например, прессом или выбиванием).
- Очистите места установки в проушинах штанги и кронштейна от старой смазки и коррозии.
- Проверьте состояние втулок: при обнаружении выработки или трещин их следует заменить.
- Перед установкой щедро смажьте новый палец и втулки смазкой.
- Запрессуйте палец на место, следя за отсутствием перекосов.
- Затяните гайки крепления с необходимым моментом.
На завершающем этапе проверьте свободный ход: штанга должна вращаться на пальце с усилием, но без заеданий и стуков.
Типичные ошибки при ремонте и обслуживании
Нарушение технологии замены компонентов может привести к быстрому выходу нового элемента из строя, что потребует повторного ремонта.
Изучение распространенных ошибок помогает избежать ненужных затрат времени и средств, обеспечивая долговечность восстановленного соединения.
Особое внимание следует уделять чистоте сборки и правильному выбору смазочных материалов.
- Игнорирование замены втулок — установка нового пальца в старые, изношенные втулки приводит к быстрому люфту и ускоренному износу пальца.
- Недостаточная затяжка гаек — если гайка не затянута до конца или не зафиксирована, палец может проворачиваться во втулке, разрушая посадочное место.
- Использование неподходящей смазки — применение жидких масел вместо консистентных смазок приводит к вытеканию и работе узла без смазки.
- Перетяжка соединения — чрезмерное усилие при затяжке может деформировать втулки или сорвать резьбу, что потребует замены всего узла.
Распространенной ошибкой также является забывание установки шплинтов или других стопорных элементов при сборке, что недопустимо для нагруженных узлов шасси.
Следует отметить ошибку экономии: установка дешевых аналогов пальцев из мягкого металла приводит к их деформации под нагрузкой.
⚠️ Важно: После замены пальца обязательно проверьте затяжку крепежных гаек через 50-100 км пробега, так как возможна усадка металла и ослабление соединения.
Регулировка и моменты затяжки
Корректная затяжка соединений реактивной штанги играет ключевую роль в устойчивости автомобиля на дороге.
Момент затяжки гаек пальца реактивной штанги на КАМАЗ 5320 должен соответствовать данным из инструкции по эксплуатации.
Обычно момент затяжки составляет от 200 до 300 Нм, но конкретные значения зависят от диаметра резьбы и класса прочности болтов.
Контроль усилий
Для точного контроля рекомендуется использовать динамометрический ключ, соответствующий необходимому диапазону.
Если динамометрического ключа нет, можно применить вороток с определенной длиной плеча для затяжки. Однако этот метод менее точен и требует опыта.
После затяжки гайку обязательно нужно зафиксировать шплинтом или стопорной шайбой, чтобы предотвратить ее самопроизвольное откручивание.
Важно регулярно проверять состояние узла на наличие люфтов в процессе эксплуатации.
При обнаружении даже незначительных признаков неисправности необходимо незамедлительно принять меры для их устранения.
Ресурс детали и условия эксплуатации
Срок эксплуатации пальца реактивной штанги зависит от условий использования автомобиля и состояния дорожного покрытия.
На машинах, работающих в карьерах или на дорогах с плохим асфальтом, срок службы этого узла может значительно сократиться.
Регулярное техническое обслуживание, включая смазку и проверку затяжки, может существенно продлить срок службы детали.
Факторы, влияющие на износ
Основные причины быстрого износа включают перегрузку автомобиля, резкие торможения и движение по сложным маршрутам.
Проникновение влаги и грязи в соединения из-за поврежденных пыльников также ускоряет коррозионный износ.
Качество запасных частей имеет решающее значение: оригинальные детали или высококачественные аналоги служат значительно дольше.
⚠️ Важно: Установка неоригинальных деталей низкого качества может сократить срок службы узла до менее 5000 км, что делает такие решения экономически невыгодными.
Водителям рекомендуется обращать внимание на изменения в поведении автомобиля и своевременно реагировать на появление необычных звуков.
Регулярный профилактический осмотр ходовой части должен стать привычкой для каждого владельца грузового автомобиля.
В заключение, стоит подчеркнуть, что палец реактивной штанги — это небольшая, но крайне важная деталь ходовой части КАМАЗ 5320.
Его исправное состояние обеспечивает безопасность на дороге, устойчивость автомобиля и комфорт в управлении.
Соблюдение технологии замены, использование качественных запасных частей и регулярное техническое обслуживание помогают избежать серьезных поломок и дорогостоящего ремонта.
Советы по выбору качественных запчастей
При замене и диагностике пальца реактивной штанги КАМАЗ 5320 важным аспектом является выбор качественных запчастей. От этого зависит не только долговечность работы автомобиля, но и безопасность его эксплуатации. Ниже приведены несколько рекомендаций, которые помогут вам сделать правильный выбор.
1. Оригинальные запчасти vs. аналоги
Первое, что стоит учитывать, это выбор между оригинальными запчастями и их аналогами. Оригинальные детали, как правило, имеют более высокое качество и соответствуют всем стандартам производителя. Они обеспечивают надежную работу системы и минимизируют риск поломок. Однако их стоимость может быть значительно выше. Аналоги могут быть более доступными по цене, но важно тщательно проверять их качество и репутацию производителя.
2. Проверка сертификатов и документации
При покупке запчастей обязательно запрашивайте сертификаты качества и документацию. Это поможет удостовериться в том, что деталь прошла необходимые испытания и соответствует стандартам. Не стесняйтесь спрашивать у продавца о происхождении запчастей и их характеристиках.
3. Изучение отзывов и рекомендаций
Перед покупкой стоит изучить отзывы других владельцев КАМАЗа 5320 о конкретных запчастях. Это можно сделать на специализированных форумах, в группах в социальных сетях или на сайтах, посвященных ремонту и обслуживанию автомобилей. Рекомендации от опытных механиков также могут оказаться полезными.
4. Учет условий эксплуатации
При выборе запчастей важно учитывать условия эксплуатации автомобиля. Если ваш КАМАЗ 5320 используется в тяжелых условиях (например, на строительных площадках или в условиях плохих дорог), стоит обратить внимание на более прочные и надежные детали, которые способны выдержать повышенные нагрузки.
5. Сравнение цен
Не стоит спешить с покупкой первой попавшейся детали. Сравните цены на аналогичные запчасти в разных магазинах и интернет-магазинах. Это поможет вам найти наиболее выгодное предложение. Однако помните, что слишком низкая цена может свидетельствовать о низком качестве.
6. Консультация с профессионалами
Если у вас возникают сомнения в выборе запчастей, не стесняйтесь обращаться за консультацией к профессиональным механикам или в сервисные центры. Они могут дать рекомендации по выбору наиболее подходящих деталей для вашего автомобиля.
Следуя этим советам, вы сможете выбрать качественные запчасти для замены пальца реактивной штанги КАМАЗ 5320, что обеспечит надежную и безопасную эксплуатацию вашего автомобиля на протяжении длительного времени.
Рекомендации по производителям
При замене и диагностике пальца реактивной штанги КАМАЗ 5320 важно учитывать, что качество запчастей напрямую влияет на надежность и долговечность всей системы. На рынке представлено множество производителей, предлагающих детали для грузовых автомобилей, однако не все из них могут гарантировать необходимый уровень качества.
Первым делом стоит обратить внимание на оригинальные запчасти, которые производятся непосредственно заводом-изготовителем. Использование оригинальных деталей обеспечивает идеальную совместимость и высокую надежность. К тому же, такие запчасти проходят строгий контроль качества и имеют соответствующие сертификаты.
Если по каким-либо причинам оригинальные детали недоступны или их стоимость слишком высока, можно рассмотреть альтернативные варианты от проверенных производителей. К числу таких компаний относятся:
- ТМ "КамАЗ" — предлагает широкий ассортимент оригинальных и качественных запасных частей, включая пальцы реактивной штанги.
- ТМ "Автодеталь" — известна своими высококачественными аналогами, которые часто используются в сервисных центрах.
- ТМ "ГАЗ" — производит детали, которые могут быть совместимы с некоторыми моделями КАМАЗа, однако стоит внимательно проверять совместимость.
- ТМ "Техноавиа" — предлагает запчасти, которые зарекомендовали себя на рынке как надежные и долговечные.
При выборе запчастей важно учитывать не только производителя, но и отзывы пользователей. Рекомендуется изучить мнения владельцев КАМАЗа 5320, которые уже использовали те или иные детали. Это поможет избежать покупки некачественных запчастей и снизит риск возникновения проблем в будущем.
Также стоит обратить внимание на наличие гарантии на запчасти. Надежные производители предоставляют гарантию на свою продукцию, что является дополнительным подтверждением качества. В случае возникновения проблем с установленной деталью, наличие гарантии позволит избежать дополнительных затрат на замену.
В заключение, при выборе пальца реактивной штанги для КАМАЗа 5320 важно учитывать репутацию производителя, отзывы пользователей и наличие гарантии. Это поможет обеспечить надежную работу автомобиля и избежать непредвиденных поломок в будущем.
Обзор альтернативных решений и модернизаций
В процессе эксплуатации автомобилей КАМАЗ, особенно модели 5320, владельцы и механики часто сталкиваются с необходимостью замены или диагностики пальца реактивной штанги. Это связано с тем, что данный элемент подвески подвергается значительным нагрузкам и может со временем изнашиваться. Однако, помимо стандартной замены, существуют и альтернативные решения, которые могут улучшить характеристики автомобиля и продлить срок службы компонентов.
Одним из популярных альтернативных решений является использование пальцев, изготовленных из более прочных материалов, таких как закаленная сталь или специальные сплавы. Эти материалы обладают высокой устойчивостью к износу и коррозии, что значительно увеличивает срок службы пальца реактивной штанги. При выборе таких компонентов важно учитывать их совместимость с остальными элементами подвески и общую конструкцию автомобиля.
Еще одним вариантом модернизации является установка пальцев с улучшенной геометрией. Такие пальцы могут иметь специальные выемки или ребра жесткости, что позволяет равномерно распределять нагрузки и снижать вероятность возникновения трещин и деформаций. Это решение особенно актуально для автомобилей, которые эксплуатируются в сложных условиях, таких как строительные площадки или бездорожье.
Кроме того, стоит рассмотреть возможность установки дополнительных элементов, таких как подшипники или втулки, которые могут снизить трение и улучшить работу реактивной штанги. Эти компоненты могут значительно повысить надежность и долговечность системы подвески, а также улучшить управляемость автомобиля.
Важно отметить, что перед проведением любых модернизаций необходимо провести тщательную диагностику существующих компонентов. Это позволит выявить не только состояние пальца реактивной штанги, но и других элементов подвески, которые могут требовать замены или ремонта. Использование специализированного оборудования для диагностики поможет точно определить степень износа и выявить возможные проблемы, что в свою очередь позволит избежать серьезных поломок в будущем.
В заключение, замена и диагностика пальца реактивной штанги КАМАЗ 5320 могут быть дополнены различными альтернативными решениями и модернизациями. Правильный выбор материалов и конструктивных решений, а также тщательная диагностика помогут значительно повысить надежность и долговечность подвески, что в конечном итоге скажется на общей производительности автомобиля.
Использование современных материалов
Современные технологии и материалы играют ключевую роль в процессе замены и диагностики пальца реактивной штанги КАМАЗ 5320. Использование высококачественных и долговечных материалов позволяет значительно повысить надежность и срок службы данного компонента, что в свою очередь влияет на общую безопасность и эффективность работы автомобиля.
Одним из основных материалов, применяемых для изготовления пальцев реактивной штанги, является сталь с высокой прочностью. Такие стали, как правило, имеют улучшенные механические свойства, что позволяет им выдерживать значительные нагрузки и минимизировать риск деформации. Важно отметить, что для повышения коррозионной стойкости пальцы могут подвергаться дополнительной обработке, например, гальванизации или нанесению защитных покрытий.
Кроме того, в последние годы на рынке появились новые композитные материалы, которые также могут использоваться для производства пальцев реактивной штанги. Эти материалы обладают низким весом и высокой прочностью, что делает их привлекательными для использования в автомобильной промышленности. Они способны значительно снизить общий вес конструкции, что положительно сказывается на расходе топлива и динамических характеристиках автомобиля.
При выборе материалов для замены пальца реактивной штанги необходимо учитывать не только их механические свойства, но и условия эксплуатации. Например, в условиях повышенной влажности или воздействия агрессивных химических веществ предпочтение следует отдавать материалам с повышенной коррозионной стойкостью. Это позволит избежать преждевременного выхода из строя и снизить затраты на обслуживание.
Также стоит отметить, что современные технологии обработки материалов, такие как лазерная резка и 3D-печать, открывают новые горизонты в производстве деталей. Эти методы позволяют создавать более точные и качественные компоненты, что в свою очередь улучшает общую надежность и долговечность системы. Использование таких технологий может значительно сократить время на изготовление и замену деталей, что особенно важно в условиях ограниченного времени на ремонт.
Таким образом, использование современных материалов и технологий при замене и диагностике пальца реактивной штанги КАМАЗ 5320 не только повышает качество и надежность компонентов, но и способствует улучшению эксплуатационных характеристик автомобиля в целом. Это делает процесс замены более эффективным и экономически выгодным, что является важным аспектом для владельцев и операторов грузовых автомобилей.
Профилактика и уход за реактивной штангой
Профилактика и уход за реактивной штангой являются важными аспектами, которые способствуют продлению срока службы данного элемента подвески и обеспечивают безопасность эксплуатации автомобиля КАМАЗ 5320. Реактивная штанга отвечает за стабилизацию кузова и предотвращение его раскачивания при движении, поэтому регулярный уход за ней необходим.
Первым шагом в профилактике является регулярная визуальная проверка состояния реактивной штанги. Необходимо осматривать штангу на наличие трещин, деформаций и коррозии. Особое внимание следует уделить местам крепления, где могут образовываться трещины из-за постоянных нагрузок. Если обнаружены какие-либо повреждения, необходимо провести диагностику и, при необходимости, заменить штангу.
Также важно следить за состоянием подшипников и втулок, которые соединяют реактивную штангу с кузовом и мостом. Износ этих элементов может привести к увеличению люфта и, как следствие, к ухудшению управляемости автомобиля. Рекомендуется периодически смазывать подшипники специальными смазочными материалами, чтобы предотвратить их преждевременный износ.
Кроме того, следует обращать внимание на уровень и состояние амортизаторов. Если амортизаторы работают неправильно, это может негативно сказаться на работе реактивной штанги, увеличивая нагрузки на нее. Регулярная проверка и замена амортизаторов при необходимости помогут сохранить целостность всей подвески.
Не менее важным аспектом является соблюдение правил эксплуатации автомобиля. Избегайте резких маневров и перегрузок, которые могут привести к повышенному износу реактивной штанги. При необходимости, проводите балансировку колес и проверку геометрии подвески, чтобы избежать неравномерного износа элементов.
В заключение, регулярная профилактика и уход за реактивной штангой КАМАЗ 5320 помогут избежать серьезных поломок и продлить срок службы автомобиля. Следуя простым рекомендациям, можно значительно повысить безопасность и комфорт при эксплуатации транспортного средства.
