Подключение пневмогайковерта к компрессору — это ключевой этап в обеспечении эффективной работы инструментов, используемых в автосервисах и на производстве. Правильная схема подключения, а также выбор соответствующих шлангов, редукторов и лубрикаторов, напрямую влияют на производительность и долговечность оборудования. В данной статье вы найдете полную инструкцию по подключению пневмогайковерта, включая расчеты необходимых компонентов и таблицы давления и диаметров, что поможет избежать распространенных ошибок и повысить эффективность работы вашего сервиса.
Анализ технических требований и совместимости оборудования
Сначала проверьте паспортные данные компрессора и пневматического инструмента. Ключевым параметром является производительность, измеряемая в литрах в минуту или кубических метрах в час. Важно, чтобы производительность компрессора превышала общее потребление всех одновременно работающих инструментов с запасом не менее 20-30%.
Предположим, что в паспорте гайковерта указан расход воздуха 1500 литров в минуту при давлении 6,3 бар. Если подключить его к системе, не способной пропустить такой объем, это приведет к падению давления. Компрессор будет работать в условиях постоянной перегрузки, пытаясь восполнить утечку объема, что может вызвать перегрев головки цилиндров и ускоренный износ поршневой группы.
Также учитывайте рабочее давление. Большинство промышленных пневмогайковертов предназначены для диапазона от 6 до 9 бар. Превышение этого предела может разрушить корпус инструмента, а работа при более низком давлении не обеспечит необходимый крутящий момент. Для регулировки давления в систему обязательно устанавливается редукционный клапан.
⚠️ Важно: Использование пневмогайковерта при давлении, превышающем указанные в технической документации, может привести к разрушению деталей и травмам оператора. Всегда проверяйте маркировку на корпусе инструмента.
Совместимость резьбовых соединений также важна. В профессиональной среде часто встречаются переходы с дюймовой на метрическую резьбу или различные стандарты быстроразъемных соединений. Применение неподходящих фитингов может создавать дополнительные завихрения потока и снижать давление.
| Параметр | Влияние на работу гайковерта | Рекомендуемое значение |
|---|---|---|
| Давление в магистрали | Сила удара и скорость вращения | 6.3 – 9.0 бар |
| Производительность компрессора | Длительность непрерывной работы | На 30% выше расхода инструмента |
| Точка росы | Коррозия внутренних механизмов | Ниже температуры окружающей среды |
Подбор и прокладка пневмомагистрали
Диаметр внутреннего сечения шланга играет ключевую роль в обеспечении необходимого объема воздуха. Чем больше расстояние от компрессора до места использования, тем шире должен быть шланг, чтобы минимизировать потери давления. Использование узких шлангов на больших дистанциях можно сравнить с попыткой напоить слона через коктейльную соломинку.
Для мощных гайковертов, применяемых в ремонте грузовиков, минимальный внутренний диаметр шланга составляет 10-12 мм (3/8 дюйма) при длине до 5 метров. Если длина превышает 10 метров, диаметр следует увеличить до 16 мм (1/2 дюйма) и более. Важно избегать резких сужений в местах соединений.
Материал шланга также имеет значение. Полиуретановые шланги легкие и гибкие, но могут перегибаться, что приводит к перекрытию потока. Резиновые шланги более тяжелые, но лучше сохраняют форму и менее подвержены температурным изменениям. В холодных условиях резиновые шланги предпочтительнее, так как сохраняют эластичность при низких температурах.
- Укладывайте магистральный трубопровод с наклоном 1-2% в сторону компрессора для стока конденсата.
- Устанавливайте отборы воздуха (пневморозетки) сверху магистрали, чтобы предотвратить попадание конденсата в шланг инструмента.
- Используйте фитинги с полным проходным сечением, избегая резких сужений на соединениях.
- Закрепляйте шланги так, чтобы исключить возможность их перегиба или повреждения колесами техники.
Особое внимание следует уделить длине шланга. Избыточная длина увеличивает сопротивление трению, а слишком короткая ограничивает мобильность оператора. Оптимальным решением являются спиральные шланги для мобильных постов или подвесные системы с барабанами для стационарных мест.
| Этап подключения | Описание действий | Рекомендации |
|---|---|---|
| 1. Подготовка компрессора | Убедитесь, что компрессор включен и настроен на нужное давление. | Проверьте уровень масла и наличие воды в ресивере. |
| 2. Подключение шланга | Подключите один конец пневмошланга к компрессору, а другой к гайковерту. | Используйте шланг подходящего диаметра (обычно 1/4 дюйма). |
| 3. Проверка соединений | Убедитесь, что все соединения герметичны и нет утечек воздуха. | Примените мыльный раствор для проверки на утечки. |
| 4. Настройка давления | Установите необходимое давление для работы гайковерта. | Обычно давление составляет 6-8 бар. |
| 5. Тестирование | Включите компрессор и протестируйте гайковерт на небольшом объекте. | Убедитесь, что инструмент работает корректно и без перегрева. |
Интересные факты
Вот несколько интересных фактов о подключении пневмогайковерта к компрессору:
Оптимальное давление: Для большинства пневмогайковертов требуется давление воздуха в диапазоне от 6 до 8 бар (примерно 90-120 psi). Если давление слишком низкое, инструмент не будет работать эффективно, а слишком высокое давление может привести к его повреждению. Поэтому важно заранее проверить рекомендации производителя.
Качество шланга: Использование качественного пневматического шланга имеет большое значение. Шланги с низким сопротивлением и хорошей изоляцией помогут избежать потерь давления и обеспечат стабильную работу инструмента. Кроме того, шланги должны быть достаточно прочными, чтобы выдерживать высокое давление.
Фильтрация и смазка: Перед подключением пневмогайковерта к компрессору рекомендуется установить фильтр для удаления влаги и загрязнений из воздуха. Также важно использовать систему смазки, чтобы продлить срок службы инструмента. Некоторые компрессоры имеют встроенные системы смазки, но если нет, можно использовать специальное масло для пневмоинструментов.

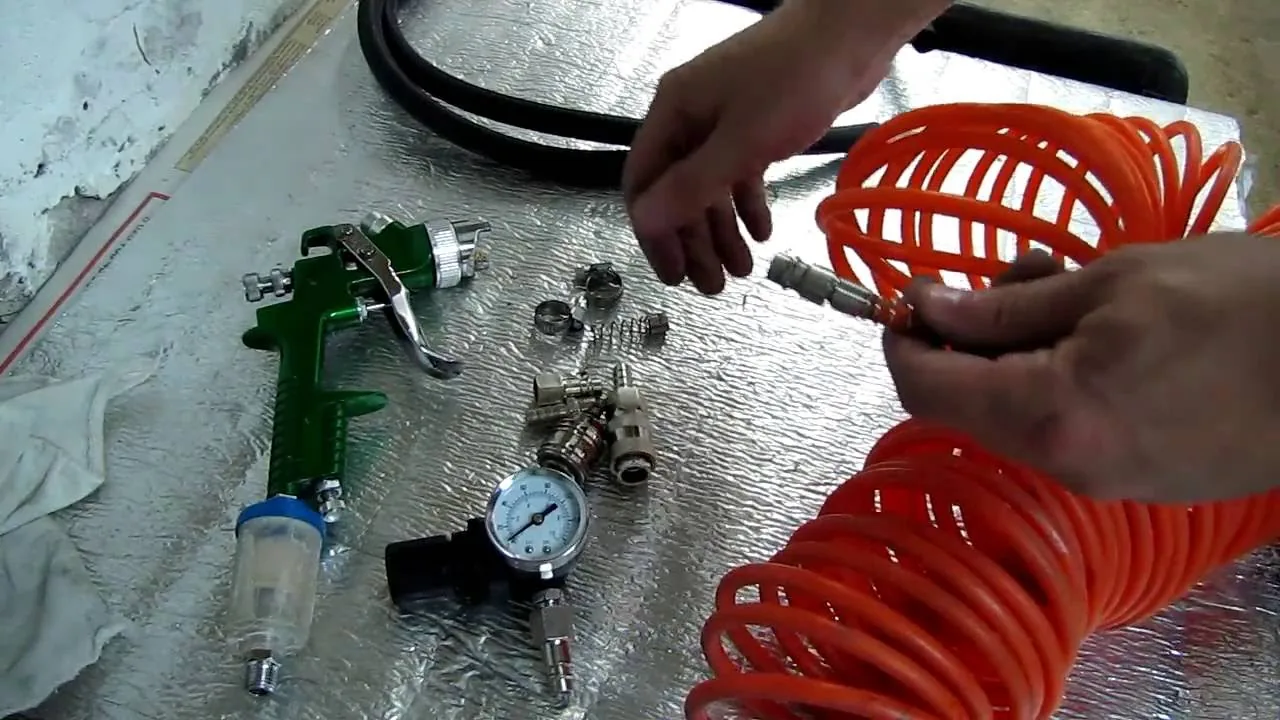

Система подготовки сжатого воздуха (FRL)
Качество воздуха, подаваемого в систему, является важным аспектом, который часто остается без должного внимания. Однако именно он влияет на срок службы пневмогайковерта. Атмосферный воздух содержит влагу и пыль, которые при сжатии образуют агрессивную эмульсию. Проникая внутрь устройства, вода вымывает заводскую смазку и способствует коррозии металлических компонентов.
Блок подготовки воздуха, известный как FRL-группа (фильтр, регулятор, лубрикатор), является необходимым элементом профессионального оборудования. Фильтр очищает поток от твердых частиц и основной части влаги. Регулятор позволяет установить точное рабочее давление, независимо от колебаний в ресивере компрессора. Лубрикатор обогащает поток воздуха мелкодисперсным масляным туманом.
Если в конструкции гайковерта уже имеется встроенный лубрикатор, установка внешнего может быть излишней. Тем не менее, в условиях интенсивной эксплуатации в грузовом сервисе наличие двойной системы подготовки часто оправдано. Важно контролировать уровень масла в лубрикаторе и использовать специальные пневматические масла, которые не образуют нагар при сгорании.
В зимний период конденсат в магистрали может замерзать, что приводит к блокировке клапанов. Для предотвращения этой проблемы используются влагоотделители с подогревом или специальные абсорбционные фильтры. Регулярный слив конденсата из фильтров-стаканов должен стать неотъемлемой частью ежедневного обслуживания.
| Тип фильтрации | Степень очистки (мкм) | Применение |
|---|---|---|
| Грубая (циклонная) | 40-50 мкм | Предварительная очистка, удаление влаги |
| Тонкая | 5-10 мкм | Защита пневмодвигателей |
| Ультратонкая | 0.01-0.1 мкм | Пневмоавтоматика, окраска |
Типичные ошибки при сборке пневмосистемы
Даже при наличии высококачественного оборудования ошибки в монтаже могут свести все усилия на нет. Анализ распространенных проблем помогает избежать их в будущем и гарантирует надежную работу инструмента. Большинство из этих проблем связано с экономией на комплектующих или недостаточной внимательностью к деталям.
- Использование шлангов меньшего диаметра «на всякий случай» — механики часто выбирают шланг диаметром 6 мм, полагая, что он выдержит давление, но забывают о пропускной способности. В результате гайковерт начинает «задыхаться».
- Отсутствие смазки — работа «без масла» приводит к образованию задира на роторе и лопастях двигателя всего за несколько часов интенсивной эксплуатации.
- Негерметичные соединения — свист воздуха на стыках сигнализирует о потерях давления, которые могут составлять до 20% мощности компрессора.
- Игнорирование конденсата — отсутствие системы для отвода воды приводит к гидроударам и коррозии, которая разрушает инструмент изнутри.
⚠️ Важно: Проверку герметичности соединений следует проводить под рабочим давлением. Мелкие утечки могут быть незаметны на слух, поэтому рекомендуется использовать мыльный раствор или ультразвуковой детектор.
Еще одной распространенной ошибкой является неверная последовательность элементов FRL-группы. Фильтр всегда должен располагаться перед редуктором и лубрикатором. Если редуктор установить перед фильтром, грязь и влага быстро выведут его из строя, и он перестанет поддерживать заданное давление.
Финальная настройка и тестирование системы
После завершения сборки цепочки от компрессора до гайковерта необходимо провести тестирование. Сначала систему накачивают до рабочего давления и закрывают подачу, чтобы оценить падение давления на манометре. Если стрелка опускается, это указывает на утечку, которую нужно устранить перед началом работы.
Далее проверяется работа гайковерта под нагрузкой. При нажатии на курок давление в ресивере не должно снижаться более чем на 0,5-1 бар. Если наблюдается большее падение, это говорит о недостаточной мощности компрессора или слишком узком трубопроводе. В таком случае необходимо пересмотреть конфигурацию системы.
Важно также оценить скорость восстановления давления. Компрессор должен успевать восполнять расход воздуха во время перерывов между операциями. Если он включается после откручивания каждой гайки и работает долго, это свидетельствует о несбалансированности системы.
Регулярное техническое обслуживание системы поможет продлить срок службы оборудования. Включайте в план ТО проверку состояния шлангов, замену фильтров и контроль качества смазки. Чистый воздух и правильное давление — залог того, что гайковерт прослужит заявленный производителем срок.
Правильно собранная пневмосистема обеспечивает комфорт и безопасность в работе. Исключение риска разрыва шлангов под давлением и стабильная работа инструмента позволяют сосредоточиться на ремонте техники, не отвлекаясь на технические проблемы оборудования.

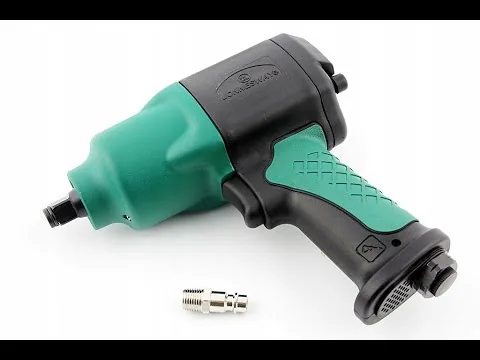

Выбор подходящего пневмогайковерта
При выборе пневмогайковерта необходимо учитывать несколько ключевых факторов, которые помогут вам подобрать инструмент, соответствующий вашим потребностям и условиям работы. В первую очередь, обратите внимание на рабочее давление инструмента. Большинство пневмогайковертов требуют давление в диапазоне от 6 до 8 бар. Убедитесь, что ваш компрессор способен обеспечить необходимое давление для эффективной работы гайковерта.
Следующий важный аспект – это расход воздуха. Пневмогайковерты имеют разные показатели расхода воздуха, измеряемые в литрах в минуту (л/мин). Для выбора подходящего инструмента необходимо знать, сколько воздуха может предоставить ваш компрессор. Например, если ваш компрессор выдает 200 л/мин, то вы можете использовать гайковерт, который требует до 150 л/мин. Это обеспечит стабильную работу инструмента без перегрузки компрессора.
Также стоит обратить внимание на крутящий момент, который может развивать пневмогайковерт. Разные модели имеют разные значения крутящего момента, и выбор зависит от задач, которые вы планируете выполнять. Для легких работ, таких как замена колес на легковых автомобилях, подойдет гайковерт с крутящим моментом до 300 Нм. Для более серьезных задач, например, работы с грузовыми автомобилями или строительной техникой, вам потребуется инструмент с крутящим моментом от 600 Нм и выше.
Не забывайте о весе и размере гайковерта. Если вы планируете использовать инструмент в ограниченных пространствах или на высоте, выбирайте более компактные и легкие модели. Это облегчит работу и снизит утомляемость.
Наконец, обратите внимание на дополнительные функции, такие как регулировка скорости, наличие обратного хода и системы защиты от перегрева. Эти функции могут значительно повысить удобство и безопасность работы с пневмогайковертом.
Обслуживание и уход за пневмогайковертом
Обслуживание и уход за пневмогайковертом являются важными аспектами, которые обеспечивают его долговечность и эффективность работы. Правильный уход за инструментом не только продлевает его срок службы, но и повышает безопасность при эксплуатации.
Первым шагом в обслуживании пневмогайковерта является регулярная очистка. После каждого использования рекомендуется удалять пыль и грязь с поверхности инструмента. Для этого можно использовать сжатый воздух или мягкую щетку. Это поможет предотвратить накопление загрязнений, которые могут повредить внутренние механизмы.
Вторым важным аспектом является смазка. Пневмогайковерты требуют регулярной смазки для обеспечения плавной работы и снижения износа деталей. Рекомендуется использовать специальное масло для пневмоинструментов. Обычно достаточно добавлять несколько капель масла в воздухозаборник перед началом работы. Это обеспечит смазку внутренних механизмов во время эксплуатации.
Также стоит обратить внимание на фильтры и регуляторы давления в системе. Регулярная проверка и замена фильтров помогут избежать попадания влаги и загрязнений в инструмент, что может привести к его поломке. Фильтры следует очищать или заменять в зависимости от условий эксплуатации и частоты использования инструмента.
Не менее важным является контроль за состоянием шлангов и соединений. Они должны быть целыми и не иметь трещин или повреждений. Поврежденные шланги могут привести к утечкам воздуха, что негативно скажется на производительности пневмогайковерта. Рекомендуется периодически проверять соединения на наличие утечек, используя мыльный раствор.
Кроме того, стоит следить за рабочим давлением. Пневмогайковерт должен работать в пределах рекомендованного диапазона давления, указанного в инструкции. Слишком высокое давление может привести к повреждению инструмента, а слишком низкое — к снижению его эффективности.
Наконец, хранение пневмогайковерта также играет важную роль в его обслуживании. Инструмент следует хранить в сухом и защищенном от пыли месте. Рекомендуется использовать специальные кейсы или подставки для хранения, чтобы избежать механических повреждений.
Следуя этим простым рекомендациям по обслуживанию и уходу за пневмогайковертом, вы сможете значительно продлить срок его службы и обеспечить надежную работу в любых условиях.
Безопасность при работе с пневмосистемами
Работа с пневмосистемами требует особого внимания к безопасности, так как неправильное обращение с оборудованием может привести к серьезным травмам или повреждениям. Прежде всего, необходимо ознакомиться с инструкцией производителя как пневмогайковерта, так и компрессора. Это поможет понять особенности работы с конкретными моделями и избежать ошибок.
Перед началом работы убедитесь, что все компоненты системы находятся в исправном состоянии. Проверьте шланги на наличие трещин или повреждений, которые могут привести к утечкам воздуха. Убедитесь, что соединения надежно закреплены и не имеют люфта. Если вы заметили какие-либо дефекты, замените поврежденные детали перед использованием.
Обязательно используйте средства индивидуальной защиты (СИЗ). Это могут быть защитные очки, перчатки и наушники, чтобы защитить глаза, руки и уши от возможных повреждений и шума. Также рекомендуется работать в хорошо проветриваемом помещении, чтобы избежать накопления вредных паров или газов, которые могут выделяться при работе с пневмоинструментами.
При подключении пневмогайковерта к компрессору следите за тем, чтобы давление в системе соответствовало требованиям инструмента. Избыточное давление может привести к поломке инструмента или даже к его разрушению. Используйте манометр для контроля давления и не превышайте рекомендуемые значения.
Не забывайте о правильной настройке компрессора. Перед началом работы установите необходимое давление, которое указано в инструкции к пневмогайковерту. Это обеспечит оптимальную производительность инструмента и предотвратит его перегрев.
При работе с пневмогайковертом старайтесь держать руки и другие части тела подальше от вращающихся частей инструмента. Не направляйте инструмент на людей или животных, так как это может привести к серьезным травмам. Если вы работаете в команде, убедитесь, что все участники понимают, как правильно обращаться с пневмосистемами и знают о потенциальных рисках.
Наконец, после завершения работы обязательно отключите пневмогайковерт от компрессора и освободите систему от давления. Это поможет избежать случайного срабатывания инструмента и обеспечит безопасность при его хранении.
