В данной статье мы подробно рассмотрим процесс замены и регулировки заднего ступичного подшипника на Камаз 5320. Правильная замена и настройка подшипника играют ключевую роль в обеспечении надежной работы автомобиля, а также в предотвращении преждевременного износа и поломок. Мы предоставим полную инструкцию, включая необходимые моменты затяжки, советы по выбору запчастей и разбор типичных ошибок, что поможет вам выполнить эту процедуру качественно и без лишних затрат.
Диагностика неисправностей и выбор комплектующих
Первичная диагностика проводится с помощью слуха и тактильных ощущений. При движении с выжатым сцеплением шум от неисправного подшипника обычно не исчезает, в отличие от звуков, исходящих от трансмиссии. Если прикоснуться к ступице после пробега, она будет значительно горячее соседних колес. Это свидетельствует о переходе трения качения в трение скольжения из-за повреждения дорожек или роликов.
На грузовике Камаз 5320 в задних ступицах ведущего моста используются конические роликоподшипники двух различных типоразмеров, которые всегда заменяются парами (внутренний и внешний). Основные стандарты — подшипники с внутренним диаметром 90 мм и 100 мм соответственно. Однако в зависимости от года выпуска и завода-изготовителя моста могут встречаться различные варианты.
При выборе запасных частей важно обращать внимание на класс точности и производителя, отдавая предпочтение оригинальным каталожным номерам или проверенным аналогам. Использование недорогих аналогов без сертификатов качества часто приводит к быстрому износу и необходимости повторного ремонта в короткие сроки.

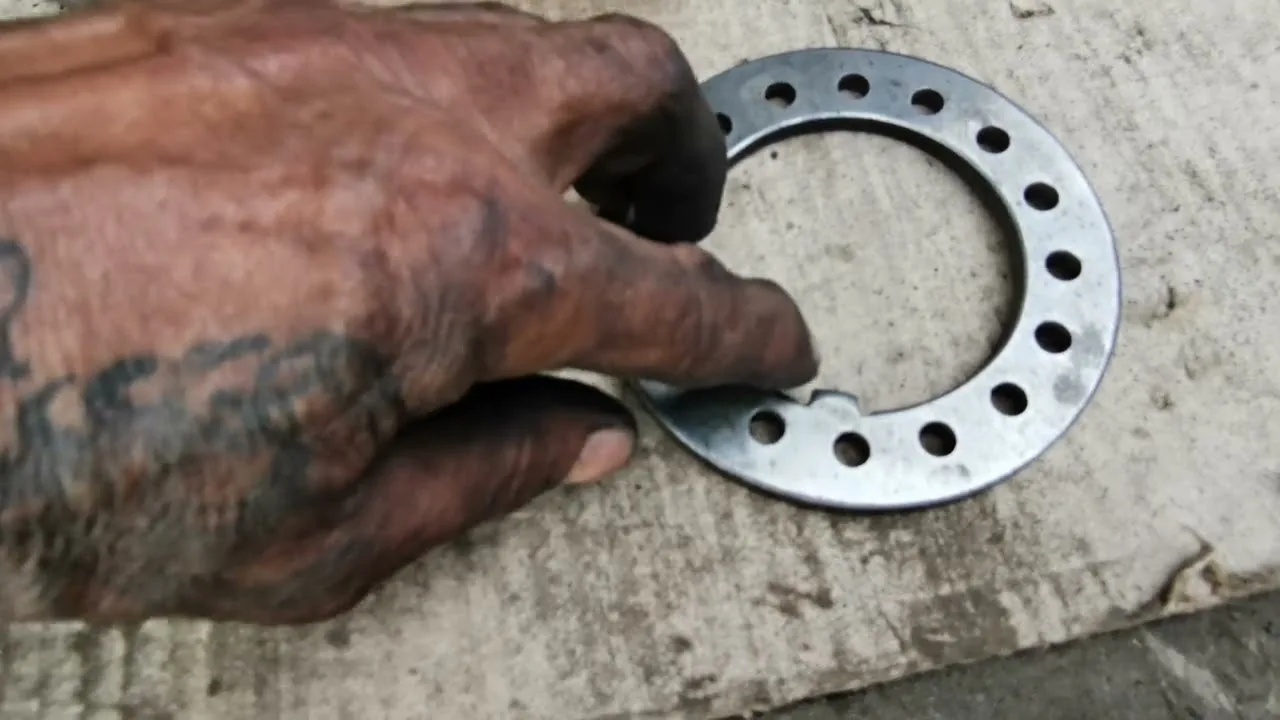

Вместе с подшипниками обязательно следует приобретать новые сальники, так как старые при демонтаже разрушаются, а также стопорные пластины, которые являются одноразовыми крепежными элементами. Экономить на сальниках нельзя, так как их протечка приведет к вымыванию смазки и попаданию абразивных частиц в узел.
| Позиция | Параметры (Внутренний/Внешний) | Каталожный номер (Оригинал) |
|---|---|---|
| Внутренний подшипник | 90x160x42.5 мм | 697918Л |
| Внешний подшипник | 100x150x23 мм | 7520Л |
Перед началом работ необходимо подготовить рабочее пространство, очистив его от грязи и подготовив емкости для слива трансмиссионного масла, которое также нужно будет заменить. Наличие чистой ветоши и промывочной жидкости (керосин или дизельное топливо) является обязательным условием для качественной дефектовки сопрягаемых поверхностей.
Технология демонтажа ступицы и старого узла
Процесс начинается с установки автомобиля на ровной поверхности и фиксации передних колес противооткатными упорами. После ослабления гаек колес и подъема моста с помощью домкрата колесо снимается, что позволяет получить доступ к тормозному механизму и ступичной гайке.
Следующий шаг — демонтаж тормозного барабана, который на старых автомобилях может прочно «прикипеть» к ступице. Для его снятия часто необходимо выбить центральную шпильку крепления и воспользоваться специальными съемниками или аккуратно ударить кувалдой по внутренней поверхности барабана через деревянную прокладку.

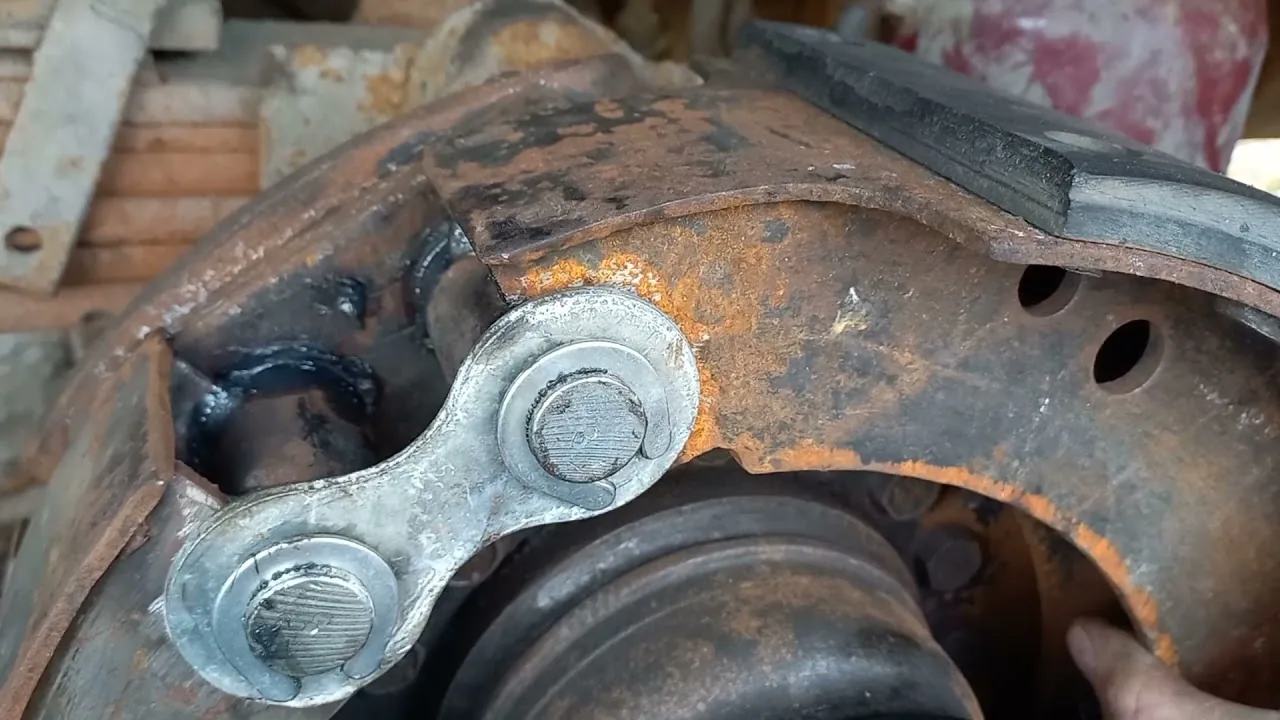

После удаления барабана открывается доступ к полуоси, соединенной с фланцем ступицы через карданчик или напрямую, в зависимости от конструкции моста. Открутив болты, фиксирующие полуось, ее можно извлечь, что обеспечит полный доступ к гайке регулировки подшипников.
Для отворачивания гайки ступицы потребуется специальный ключ-вилка или головка с квадратным хвостовиком, так как гайка имеет специальные пазы. Перед откручиванием гайки нужно расконтрить ее, разогнув края стопорной шайбы, и очистить резьбу от загрязнений.
Снятие ступицы с цапфы моста может потребовать использования съемника, так как посадка выполнена с натягом. При спрессовывании важно не повредить резьбу цапфы и поверхности сальников, а также следить за тем, чтобы подшипник не упал на твердую поверхность.
| Этап работы | Описание действий | Необходимые инструменты |
|---|---|---|
| Подготовка | Поднять заднюю часть автомобиля, снять колесо | Домкрат, подставки |
| Снятие ступицы | Открутить гайки и снять тормозной диск | Гаечный ключ, отвертка |
| Извлечение подшипника | Снять защитный кожух, выпрессовать старый подшипник | Пресс, выколотка |
| Установка нового подшипника | Установить новый подшипник, зафиксировать его | Пресс, смазка |
| Регулировка зазора | Проверить и отрегулировать зазор между подшипником и ступицей | Штангенциркуль, ключи |
| Сборка | Установить тормозной диск и колесо, затянуть гайки | Гаечный ключ, динамометр |
| Проверка | Проверить работу подшипника, прокатить автомобиль | Тест-драйв |
Интересные факты
Вот несколько интересных фактов о замене и регулировке заднего ступичного подшипника на Камазе 5320:
Специфика конструкции: Задний ступичный подшипник на Камазе 5320 имеет особую конструкцию, которая позволяет выдерживать большие нагрузки и обеспечивает долговечность. Важно правильно установить подшипник и отрегулировать его натяжение, чтобы избежать преждевременного износа и поломок.
Методика регулировки: Регулировка заднего ступичного подшипника осуществляется с помощью специального инструмента, который позволяет точно установить необходимый зазор. Неправильная регулировка может привести к перегреву подшипника и его выходу из строя, что в свою очередь может вызвать серьезные проблемы с ходовой частью автомобиля.
Проверка состояния: Перед заменой подшипника рекомендуется провести его диагностику. Это можно сделать, проверив наличие люфта в ступице и послушав посторонние звуки при вращении колеса. Регулярная проверка состояния подшипников может значительно продлить срок службы автомобиля и повысить безопасность на дороге.
Дефектовка, подготовка и монтаж новых деталей
После снятия всех компонентов детали тщательно очищаются в керосине для удаления старой смазки и следов износа. Особое внимание следует уделить состоянию посадочных мест на цапфе моста и внутри ступицы: на этих участках не должно быть задиров, коррозии или выработки в виде канавок.
Перед установкой новые подшипники обрабатываются, погружаясь в разогретую до 80-90 градусов пластичную смазку (чаще всего используется Литол-24 или специализированная смазка для ступиц). Нагревание способствует глубокому проникновению смазки между роликами и сепаратором, заполняя все пустоты.
Монтаж наружных колец подшипников в корпус ступицы осуществляется с помощью оправки и молотка. Удары следует наносить исключительно по внешнему кольцу. Внутренние кольца устанавливаются на цапфу моста с использованием гидравлического пресса или специальной оправки; нагревать кольца открытым пламенем строго запрещено.

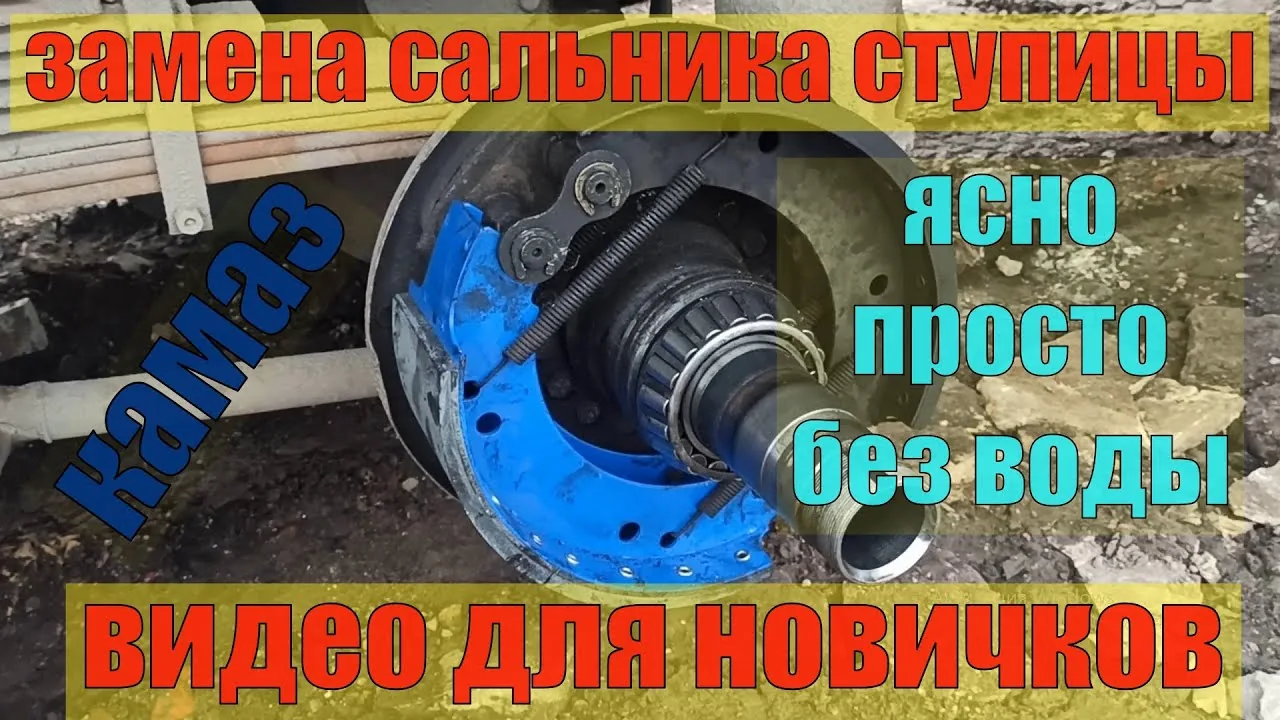

Установка нового сальника требует осторожности: рабочая кромка сальника смазывается маслом, а при забивании используется плоская оправка, которая опирается на внешний металлический корпус, чтобы избежать повреждения резинового элемента.
Сборка узла выполняется в обратном порядке разборки с учетом всех моментов затяжки и последовательности установки шайб. Ключевым моментом является правильная установка стопорной шайбы, которая должна точно совпадать с пазом на гайке, чтобы предотвратить самопроизвольное откручивание.
Регулировка осевого зазора подшипников
Регулировка подшипников ступицы Камаз 5320 — ключевой этап, влияющий на срок службы узла. Зазор должен находиться в строго установленных пределах: чрезмерная затяжка может вызвать перегрев и вытеснение смазки, а избыточный зазор приведет к стуку и повреждению дорожек качения.
Процесс регулировки начинается с закручивания гайки до упора, при этом ступица проворачивается в обе стороны для самоустановки роликов. Затем гайку ослабляют на определенный угол, контролируя свободный ход, и устанавливают стопорную шайбу.
Проверка корректности регулировки осуществляется двумя способами: покачиванием ступицы в вертикальной плоскости (люфт не должен ощущаться) и проверкой легкости вращения. Ступица должна вращаться вручную свободно, без заеданий, но с небольшим сопротивлением.
- Закрутить регулировочную гайку до упора, одновременно проворачивая ступицу.
- Ослабить гайку на 1/6-1/4 оборота (в зависимости от требований конкретной модификации моста).
- Совместить прорезь гайки с отверстием для штифта стопорной шайбы.
- Установить стопорную шайбу и закрутить контргайку (если это предусмотрено конструкцией).
- Проверить осевой люфт с помощью индикатора часового типа (норма составляет 0.025-0.1 мм).
Для точной настройки зазора может потребоваться несколько повторений процесса затяжки и ослабления, так как детали не всегда сразу занимают свои места. Применение индикатора часового типа позволяет установить зазор с высокой точностью, обеспечивая равномерное распределение нагрузки.
Типичные ошибки при обслуживании ходовой части
Опыт работы с тяжелыми грузовиками выявил распространенные ошибки, часто допускаемые при ремонте ступичных узлов. Избежание этих ошибок может существенно увеличить срок службы подшипников и предотвратить аварийные ситуации на дороге.
- Регулировка гайки «на глаз» — это может привести к резкому нагреву узла до 100 градусов и выше, что вызывает разрушение сепаратора подшипника и выдавливание сальника, требуя повторного ремонта.
- Применение старых стопорных шайб — из-за потери упругости старый металл не удерживает гайку, что может привести к ее откручиванию и образованию опасного люфта.
- Смешивание различных смазок — добавление графитной смазки к литиевой может вызвать химическую реакцию, приводящую к затвердеванию смеси и прекращению смазывания.
- Игнорирование состояния цапфы — установка новых подшипников на изношенную цапфу (с образованием «ступеньки») приводит к биению и быстрому выходу из строя даже самых качественных комплектов.
В этот период может наблюдаться незначительное увеличение зазора, который необходимо скорректировать.
Контроль состояния и завершающие операции
После завершения настройки и сборки узла устанавливаются тормозной барабан и колесо. Затем важно проверить уровень масла в редукторе моста, так как часть жидкости могла вытечь во время демонтажа. Запуск двигателя и кратковременное движение позволяют оценить результаты работы на слух.
Отсутствие посторонних звуков, таких как гул или стуки, а также нормальная температура ступицы после короткой поездки свидетельствуют о корректности выполненных работ. Регулярный визуальный осмотр колесных дисков на наличие подтеков масла также должен стать привычкой для водителя.
Своевременная замена смазки в ступицах (в соответствии с регламентом технического обслуживания) помогает продлить срок службы подшипников, даже в сложных условиях эксплуатации. Загрязненная и потемневшая смазка теряет свои свойства и становится абразивом, что ускоряет износ металла.
| Параметр | Нормативное значение | Метод проверки |
|---|---|---|
| Осевой зазор | 0.025 - 0.10 мм | Индикатор часового типа |
| Температура ступицы | Не более 60°C | Тактильно / Пирометр |
Следование всем операциям согласно технологической карте и использование качественных запасных частей гарантирует надежность задней тележки Камаз 5320. Техническое состояние ходовой части напрямую влияет на экономическую эффективность перевозок, снижая простои и затраты на внеплановый ремонт.
Регулярный контроль состояния узлов и грамотное выполнение ремонтных работ позволяют эксплуатировать автомобиль на пределе грузоподъемности без риска неожиданных поломок. В условиях интенсивной эксплуатации внимательное отношение к деталям, таким как состояние сальников и чистота смазки, определяет общий ресурс автомобиля.
Инструменты и оборудование для замены подшипника
Для успешной замены и регулировки заднего ступичного подшипника на Камазе 5320 необходимо подготовить определённый набор инструментов и оборудования. Это обеспечит не только эффективность работы, но и безопасность при выполнении всех операций.
1. Основные инструменты:
- Набор ключей: Для работы понадобятся как рожковые, так и торцевые ключи различных размеров. Особенно важны ключи на 24 и 30 мм, которые используются для снятия и установки ступицы.
- Отвертки: Плоские и крестовые отвертки помогут в демонтаже различных креплений и защитных элементов.
- Молоток: Используется для аккуратного выбивания подшипника из ступицы и установки нового подшипника.
- Съемник подшипников: Этот инструмент значительно упростит процесс извлечения старого подшипника и установки нового. Рекомендуется использовать съемник с регулируемыми захватами.
2. Специальное оборудование:
- Пресс: Гидравлический пресс необходим для установки подшипника в ступицу. Он обеспечивает равномерное распределение нагрузки и минимизирует риск повреждения подшипника.
- Торцевой ключ с удлинителем: Удлинитель поможет достать до труднодоступных мест, особенно при работе с задними ступичными подшипниками.
3. Дополнительные материалы:
- Смазка: Для обеспечения долговечности нового подшипника необходимо использовать качественную смазку, соответствующую требованиям производителя. Обычно рекомендуется применять литиевую смазку.
- Чистящие средства: Перед установкой нового подшипника важно очистить все детали от старой смазки и загрязнений. Для этого подойдут специальные очистители или бензин.
4. Средства индивидуальной защиты:
- Перчатки: Рекомендуется использовать защитные перчатки, чтобы избежать травм при работе с острыми деталями и инструментами.
- Очки: Защитные очки помогут предотвратить попадание мелких частиц в глаза во время работы.
Подготовив все необходимые инструменты и оборудование, вы сможете значительно упростить процесс замены и регулировки заднего ступичного подшипника на Камазе 5320, а также повысить качество выполняемых работ.
Проверка состояния тормозной системы при замене подшипника
При замене заднего ступичного подшипника на Камазе 5320 важно не только правильно выполнить саму процедуру, но и проверить состояние тормозной системы. Это необходимо для обеспечения безопасности и надежности работы автомобиля. Тормозная система является одним из ключевых элементов, влияющих на управляемость и тормозные характеристики грузовика.
Первым шагом в проверке состояния тормозной системы является визуальный осмотр тормозных колодок и дисков. Необходимо убедиться, что колодки не изношены до критического уровня, а тормозные диски не имеют трещин, вмятин или других повреждений. Изношенные колодки могут привести к ухудшению тормозных характеристик и увеличению тормозного пути, что особенно опасно для тяжелых грузовиков.
Далее следует проверить уровень тормозной жидкости в бачке. Низкий уровень жидкости может свидетельствовать о наличии утечек в системе, что также может негативно сказаться на ее работе. Если уровень жидкости ниже нормы, необходимо долить ее до необходимого уровня и проверить систему на наличие утечек.
После этого стоит обратить внимание на состояние тормозных шлангов и трубок. Они должны быть целыми, без трещин и других повреждений. Изношенные или поврежденные шланги могут привести к потере давления в системе и, как следствие, к снижению эффективности торможения.
Также важно проверить работу тормозного механизма. Для этого можно провести тестирование на наличие посторонних звуков при торможении, а также на плавность и эффективность торможения. Если при торможении возникают скрипы, стуки или другие необычные звуки, это может указывать на необходимость замены тормозных колодок или ремонта тормозного механизма.
Не менее важным аспектом является проверка работы ABS (антиблокировочной системы тормозов), если она установлена на вашем автомобиле. Для этого необходимо подключить диагностическое оборудование и проверить наличие ошибок в системе. Если система не работает должным образом, это может привести к ухудшению управляемости автомобиля в критических ситуациях.
В заключение, проверка состояния тормозной системы при замене заднего ступичного подшипника является важным этапом, который не следует игнорировать. Регулярное обслуживание и контроль состояния тормозов помогут избежать серьезных проблем в будущем и обеспечат безопасность на дороге.
Рекомендации по обслуживанию и профилактике подшипников
Обслуживание и профилактика задних ступичных подшипников Камаз 5320 играют ключевую роль в обеспечении надежности и долговечности автомобиля. Правильный уход за подшипниками позволяет избежать серьезных поломок, которые могут привести к дорогостоящему ремонту и простоям в работе. Ниже приведены основные рекомендации по обслуживанию и профилактике подшипников.
1. Регулярная проверка состояния подшипников: Рекомендуется проводить визуальный осмотр задних ступичных подшипников каждые 10-15 тысяч километров пробега. Обратите внимание на наличие следов масла или смазки, а также на отсутствие трещин и деформаций на корпусе подшипника. Если вы заметили какие-либо аномалии, необходимо провести более детальную диагностику.
2. Смазка подшипников: Подшипники должны быть смазаны качественной смазкой, соответствующей требованиям производителя. Обычно рекомендуется использовать литиевую смазку, которая обеспечивает хорошую защиту от износа и коррозии. Смазку следует добавлять в подшипники в соответствии с рекомендациями в технической документации, а также при каждом обслуживании автомобиля.
3. Проверка зазоров: Зазоры в подшипниках должны проверяться регулярно. Неправильные зазоры могут привести к перегреву и преждевременному износу. Для проверки зазоров используйте специальные инструменты, такие как щупы. Если зазоры выходят за пределы нормы, необходимо произвести регулировку или замену подшипников.
4. Замена подшипников: Если подшипники изношены или повреждены, их необходимо заменить. При замене важно использовать оригинальные запчасти или качественные аналоги, чтобы избежать проблем в будущем. Процесс замены включает в себя демонтаж колеса, снятие тормозного механизма и извлечение подшипника из ступицы. Убедитесь, что новая деталь установлена правильно и надежно зафиксирована.
5. Устранение источников загрязнения: Загрязнение подшипников может значительно сократить их срок службы. Поэтому важно следить за состоянием защитных крышек и уплотнений. Если вы заметили повреждения, их следует заменить немедленно. Также старайтесь избегать попадания грязи и воды в область подшипников во время эксплуатации автомобиля.
6. Обучение персонала: Важно, чтобы все работники, занимающиеся обслуживанием и ремонтом автомобилей, были обучены правильным методам работы с подшипниками. Это включает в себя знание о том, как правильно проводить диагностику, замену и регулировку подшипников, а также о том, как использовать соответствующие инструменты и оборудование.
Следуя этим рекомендациям, вы сможете значительно продлить срок службы задних ступичных подшипников вашего Камаза 5320 и обеспечить надежную работу автомобиля в любых условиях.
