Полуось КАМАЗ с 20 шлицами играет ключевую роль в трансмиссии грузовиков, обеспечивая передачу крутящего момента от дифференциала к колесам. В данной статье мы подробно рассмотрим устройство полуоси, основные методы диагностики её состояния, а также процесс замены, что поможет владельцам и механикам избежать распространённых ошибок при ремонте. Знание особенностей конструкции и эксплуатации полуоси позволит значительно повысить надёжность и долговечность автомобиля, а также сэкономить время и средства на обслуживание.
Конструктивные особенности и маркировка
Полуоси заднего моста грузовых автомобилей КАМАЗ делятся на два типа: полностью разгруженные и полуразгруженные. В тяжелых моделях чаще используется полностью разгруженная конструкция. В этой схеме полуось передает крутящий момент, не принимая на себя вес автомобиля и боковые нагрузки, которые компенсируются чулком моста и ступичными подшипниками. Основным параметром является количество шлицев, соединяющих полуось с солнечной шестерней дифференциала. Стандарт для многих моделей, таких как КАМАЗ-5320, КАМАЗ-53212 и их модификации, — 20 шлицев.
Диаметр шлицев и их количество влияют на прочность соединения. Увеличение числа шлицев при неизменном диаметре вала способствует более равномерному распределению нагрузки, что снижает вероятность срезания. Маркировка детали наносится клеймением или лазерной гравировкой на фланце или гладкой части вала. Отсутствие маркировки или ее неразборчивость могут указывать на кустарное производство или использование восстановленной детали, срок службы которой непредсказуем.
Качественную полуось можно визуально определить по обработке поверхности. Рабочие шлицевые поверхности должны быть закалены, что заметно по блеску и твердости металла, в то время как тело вала может иметь матовую текстуру. Если при осмотре обнаруживаются следы коррозии в местах установки подшипников или на шлицах, такая деталь нуждается в тщательной проверке или замене, так как микротрещины могут привести к неожиданному разрушению под нагрузкой.
Сравнение модификаций и совместимость
При выборе запчастей часто возникает вопрос о возможности замены деталей от различных производителей или разных модификаций мостов. Главное отличие заключается в длине вала и конфигурации фланца, который крепится к ступице. Некоторые модели могут иметь отверстия для болтов, расположенные на разных диаметрах, или отличаться количеством крепежных элементов. Также следует обратить внимание на диаметр центрирующего пояса, который обеспечивает правильное совмещение вала и ступицы.
В таблице ниже представлены ключевые параметры совместимости для популярных моделей:
| Параметр | КАМАЗ-5320 (Стандарт) | КАМАЗ-65115 (Евро) |
|---|---|---|
| Количество шлицев | 20 штук | 20 штук |
| Диаметр шлицев (мм) | ~48-50 | ~50-52 |
| Тип фланца | Квадратный/Круглый | Круглый усиленный |
Важно помнить, что геометрия шлицевого соединения должна точно соответствовать солнечной шестерне дифференциала. Даже незначительный люфт или несовпадение профиля зуба могут привести к быстрому износу и появлению характерного гудения во время движения. Поэтому при приобретении новой полуоси обязательно нужно проводить примерку или сверять с демонтированной деталью по всем критически важным размерам, а не только по каталожному номеру.
| Параметр | Описание | Рекомендации по диагностике и замене |
|---|---|---|
| Устройство полуоси | Полуось состоит из шлицевой части, корпуса и подшипников. Шлицы 20-ти шлицевые, обеспечивают соединение с колесом. | Проверяйте состояние шлицов на наличие износа и повреждений. |
| Диагностика | Основные признаки неисправности: стуки при движении, вибрации, утечки масла из подшипников. | Регулярно осматривайте полуось на наличие трещин и коррозии. |
| Замена полуоси | Замена производится при наличии повреждений или значительного износа. Необходимо использовать оригинальные запчасти. | Замену лучше проводить на специализированном сервисе с использованием подъемника. |
Интересные факты
Вот несколько интересных фактов о полуоси КАМАЗ с 20 шлицами:
Конструкция и прочность: Полуоси КАМАЗ с 20 шлицами изготавливаются из высокопрочных сталей, что обеспечивает их долговечность и способность выдерживать значительные нагрузки. Это особенно важно для грузовых автомобилей, которые часто работают в тяжелых условиях и подвергаются высоким механическим воздействиям.
Диагностика износа: Для диагностики состояния полуоси можно использовать методы визуального осмотра и ультразвукового контроля. Признаки износа, такие как трещины или деформации, могут указывать на необходимость замены. Также стоит обращать внимание на посторонние звуки при движении, которые могут свидетельствовать о проблемах с полуосью.
Процесс замены: Замена полуоси КАМАЗ — это достаточно сложная процедура, требующая специальных инструментов и навыков. Важно правильно установить полуось, чтобы избежать дальнейших поломок. При замене также рекомендуется проверять состояние подшипников и сальников, так как их износ может привести к повторным проблемам.
Диагностика неисправностей и признаки износа
Определить неисправность полуоси можно по нескольким косвенным признакам, проявляющимся в процессе эксплуатации автомобиля. Первым и наиболее явным симптомом является металлический стук или хруст в области заднего моста, особенно при старте движения или резком изменении нагрузки на трансмиссию. Этот звук часто ошибочно принимают за неисправность главной пары, однако характерный щелчок в начале движения чаще всего указывает на износ шлицевого соединения или подшипников.
Если вы заметили подтекание трансмессионного масла из-под фланца ступицы, это также может свидетельствовать о проблемах с полуосью. При значительном биении вала, вызванном искривлением или износом посадочных мест, сальник не справляется со своей задачей и начинает пропускать масло. Визуальный осмотр часто показывает наличие масляной пленки на внутренней стороне колеса и тормозных колодках, что требует немедленного вмешательства, так как попадание масла на фрикционные накладки снижает эффективность торможения.
Характерные звуки и вибрации
Вибрации, передающиеся на кузов автомобиля, могут возникать из-за дисбаланса полуоси. Если вал деформирован, например, имеет "винтовую" форму или изгиб, его вращение вызывает биение. Это ощущается как водителем, так и пассажирами, особенно на высоких скоростях. Такая вибрация ухудшает комфорт и может негативно сказаться на других компонентах трансмиссии. Вращающийся вал с биением быстро приводит к износу сальников и подшипников ступицы.
Характерный вой или гул, изменяющий тональность при отпускании акселератора, часто указывает на износ шлицевого соединения. Увеличение зазоров между шлицами полуоси и шестерней дифференциала приводит к ударному взаимодействию зубьев. Это проявляется в нарастающем шуме, который может усиливаться при поворотах, когда нагрузка на полуоси распределяется неравномерно.
- Появление металлического стука при старте.
- Возникновение воя или гула в области заднего моста.
- Масляные подтёки на внутренней стороне колеса.
- Вибрация кузова при движении на определенной скорости.
- Загорание индикатора неисправности (если установлены датчики ABS на ступице).
Если вы заметили масло на тормозных колодках, важно не только заменить сальник, но и тщательно проверить состояние посадочного места на полуоси. Если на поверхности вала, где работает манжета, образовалась выработка (канавка), установка нового сальника обеспечит лишь временное решение проблемы. В таких случаях может потребоваться замена полуоси или установка ремонтной втулки, что является довольно сложной процедурой.
Технология замены полуоси
Замена полуоси требует подъемного оборудования, такого как домкрат и козлы, а также стандартного набора слесарных инструментов. Работы следует выполнять на ровной поверхности и зафиксировать противооткатные упоры под передними колесами.
Перед началом процедуры необходимо слить трансмисионное масло из редуктора или хотя бы подготовиться к его вытеканию во время снятия фланца. Хотя в некоторых моделях уровень масла ниже оси полуоси, существует риск разбрызгивания или вытекания при наклонах моста. Рекомендуется подготовить контейнер для сбора отработанного масла и ветошь для очистки рабочих поверхностей.
Демонтаж старой полуоси

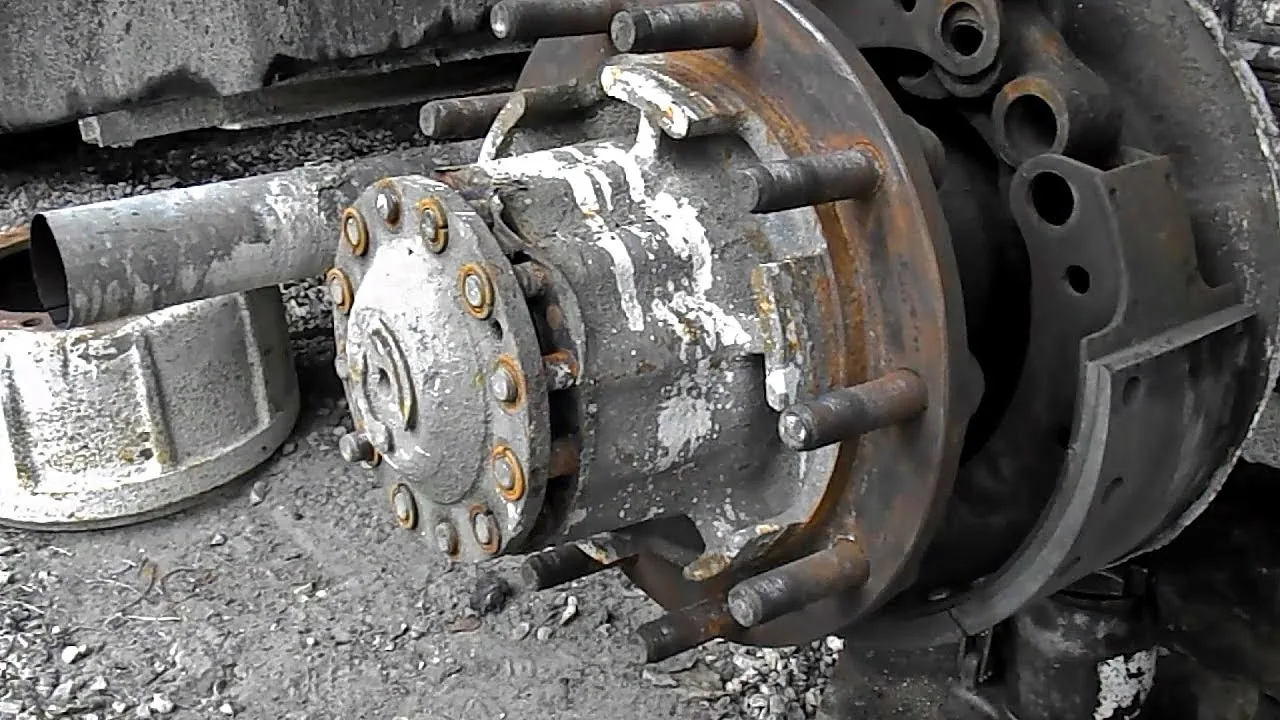

Чтобы снять полуось, сначала уберите колесо и тормозной барабан. После получения доступа к ступице отвинтите болты, крепящие фланец полуоси к ступице. Эти болты могут закиснуть или прикипеть, поэтому может понадобиться проникающая смазка и прогревание с помощью горелки. Будьте осторожны, чтобы не повредить сальники или тормозные механизмы, если они еще не сняты.
Ключевым этапом демонтажа является извлечение полуоси из дифференциала. Она может быть плотно зафиксирована из-за коррозии или плотной посадки. Для этого используйте специальные съемники или метод расшатывания с помощью монтировок, упираясь в фланец. Не рекомендуется наносить резкие удары кувалдой по торцу вала, так как это может повредить резьбу или деформировать торец, что усложнит установку новой детали.
- Отвинтите гайки, крепящие колесо, и снимите колесо.
- Демонтируйте тормозной барабан, предварительно убрав тормозные колодки (если это необходимо для доступа).
- Очистите поверхность фланца полуоси от грязи и масла.
- Отвинтите болты, соединяющие фланец полуоси с фланцем ступицы.
- С помощью съемника или монтировок извлеките полуось из картера редуктора.
После извлечения старой полуоси тщательно очистите отверстие в картере моста от грязи, металлической стружки и остатков старой смазки. Попадание абразивных частиц внутрь редуктора может привести к серьезным повреждениям главной пары. Также проверьте состояние сальника полуоси, установленного в картере — его рекомендуется заменять при каждой разборке узла.
Установка и сборка узла
Установка новой полуоси выполняется в обратном порядке, но важно учитывать несколько ключевых моментов. Шлицевая часть и рабочая поверхность сальника должны быть тщательно смазаны трансмиссионным маслом, чтобы избежать сухого трения при первом запуске. Вставляя вал в дифференциал, аккуратно совместите шлицы; для этого вал можно немного прокручивать до появления характерного щелчка, указывающего на правильное зацепление.
При затягивании болтов, фиксирующих фланец, используйте динамометрический ключ и придерживайтесь указанного в руководстве по эксплуатации момента затяжки. Неправильная затяжка или избыточное усилие могут привести к деформации фланца или обрыву болтов в процессе работы. Рекомендуется затягивать болты по диагонали для равномерного прилегания плоскостей.
После завершения сборки узла и установки колеса проверьте уровень масла в редукторе и, если необходимо, долейте его до уровня контрольного отверстия. Первый пробег после замены должен быть ознакомительным: внимательно прислушивайтесь к работе моста, проверяйте наличие течей и убедитесь в отсутствии вибраций. Через 500-1000 км пробега рекомендуется повторно проверить затяжку болтов, крепящих фланец.
Типичные ошибки при ремонте и выборе
Ремонт ходовой части грузовика требует внимательности и аккуратности. Ошибки при замене полуосей могут привести к необходимости повторного ремонта в кратчайшие сроки. Анализ статистики поломок помогает выделить распространенные ошибки и технические недочеты, которых следует избегать.
- Игнорирование проверки сопрягаемых деталей — установка новой полуоси в изношенные ступицы или дифференциалы может привести к быстрому износу детали. Важно тщательно проверять состояние шлицев и посадочных мест.
- Использование неподходящих смазочных материалов — применение графитной смазки или солидола вместо трансмиссионного масла при установке сальников может вызвать их разбухание и быстрое разрушение.
- Нарушение технологии затяжки крепежных элементов — недостаточно затянутые болты фланца могут привести к биению и разрушению отверстий, а слишком сильная затяжка может вызвать их поломку под нагрузкой. Обязательно используйте динамометрический инструмент.
- Покупка дешевых аналогов без проверки твердости — детали из мягкого металла быстро изнашиваются, а перекаленные могут стать хрупкими и сломаться. Качество металла критически важно.
Проблемы с совместимостью и качеством
Существует распространенное заблуждение, что все полуоси с 20 шлицами идентичны. Однако различия в длине, диаметре центрирующего пояса и конфигурации фланца могут быть критически важными. Установка полуоси от другой версии автомобиля может привести к тому, что вал будет упираться в шестерни дифференциала или, наоборот, иметь чрезмерный вылет, что негативно скажется на работе подшипников ступицы.
Также стоит обратить внимание на проблему "восстановленных" полуосей. Иногда на них навариваются новые шлицы или наплавляется место под сальник. Такие детали могут иметь нарушенную термическую обработку и внутреннюю структуру металла. В области сварки возникают напряжения, которые под воздействием циклических нагрузок могут привести к неожиданному разрушению вала. Экономия на таких запчастях может обернуться значительными затратами в будущем.
⚠️ Важно: При установке полуоси убедитесь, что она свободно вращается в подшипнике скольжения (если он предусмотрен в конструкции) и не имеет осевого люфта, превышающего допустимые значения. Чрезмерный люфт свидетельствует о износе посадочного места в картере.
В завершение раздела об ошибках необходимо подчеркнуть значимость чистоты в процессе работы. Попадание грязи, песка или металлической стружки в узел трения может привести к задирам и заклиниванию. Все поверхности перед сборкой должны быть тщательно очищены и обезжирены. Использование герметика на прокладках фланцев также должно быть умеренным: избыток, выдавленный внутрь, может оторваться и забить масляные каналы или попасть между шестернями.
Эксплуатационные рекомендации и ресурс
Ресурс полуоси КАМАЗ зависит от условий эксплуатации и стиля вождения. В среднем оригинальные детали служат от 300 до 500 тысяч километров до замены. Однако при использовании автомобиля в карьере, постоянных перегрузках или агрессивном вождении этот срок может значительно сократиться. Аккуратная эксплуатация способствует увеличению срока службы трансмиссии.
Чтобы продлить срок службы полуоси, регулярно проверяйте уровень и состояние масла в редукторе. Появление металлической стружки на магнитной пробке — первый признак возможных проблем. Своевременная замена масла и использование высококачественных смазочных материалов с необходимыми добавками (противозадирными, антипенными) значительно уменьшают нагрузку на шлицевые соединения.
Если у вас установлен самосвал, следите за равномерной загрузкой кузова. Неправильное распределение груза создает неравномерную нагрузку на мосты и полуоси, что может привести к перегрузке и поломке. Также избегайте пробуксовок, так как они создают ударные нагрузки на трансмиссию, особенно если одно колесо на твердом грунте, а другое — на льду.
⚠️ Внимание: После замены полуоси в первые 1000 км избегайте максимальных нагрузок. Позвольте деталям притереться друг к другу в щадящем режиме.
Регулярный визуальный осмотр состояния пыльников и сальников помогает предотвратить попадание абразивных частиц внутрь узла. Даже небольшая трещина на пыльнике может привести к проникновению пыли и воды, что сделает смазку абразивной пастой. В зимний период стоит чаще проверять состояние узла, так как перепады температур и реагенты способствуют ускорению коррозионных процессов.
Также важны балансировка колес и исправность тормозной системы. Биение колеса передается на полуось, создавая дополнительные динамические нагрузки. Подклинивающие тормозные колодки создают постоянное сопротивление вращению, заставляя полуось работать с перенапряжением, что может привести к перегреву и усталости металла.
Безопасность и итоговые рекомендации
Полуось — критически важный компонент, от которого зависит работоспособность грузового автомобиля и безопасность на дороге. Поломка полуоси на высокой скорости может привести к блокировке колеса, потере управления и серьезным авариям. Поэтому при выборе запчасти следует ориентироваться на качество и оригинальность, а не на низкую стоимость.
При замене полуоси необходимо строго соблюдать правила техники безопасности. Использование исправного инструмента, надежных опор и средств индивидуальной защиты значительно снижает риск травм. Важно тщательно очищать детали и контролировать моменты затяжки, так как именно мелкие детали часто определяют долговечность ремонта.
Качественная полуось с 20 шлицами, установленная по технологии, обеспечит надежную работу трансмиссии на длительный срок. Инвестиции в оригинальные запчасти и профессиональный сервис оправдываются отсутствием простоев и непредвиденных ремонтов в пути. Соблюдение рекомендаций производителя и регулярная диагностика помогают поддерживать автомобиль в состоянии готовности к выполнению транспортных задач.
Техническое состояние трансмиссии напрямую влияет на экономичность автомобиля. Исправные полуоси и редуктор минимизируют потери энергии на трение, что снижает расход топлива. Комплексный подход к обслуживанию ходовой части свидетельствует о профессионализме как водителя, так и владельца техники.
Обслуживание и уход за полуосью
Полуось КАМАЗ 20 шлицов является важным элементом трансмиссии, который передает крутящий момент от дифференциала к колесам. Для обеспечения надежной работы и долговечности полуоси необходимо проводить регулярное обслуживание и уход за ней.
Первым шагом в обслуживании полуоси является регулярная проверка состояния ее внешней поверхности. На полуоси не должно быть трещин, вмятин или коррозии. Если вы заметили какие-либо повреждения, это может указывать на необходимость замены детали.
Также важно следить за состоянием подшипников, которые находятся в узле полуоси. Износ подшипников может привести к увеличению люфта и, как следствие, к преждевременному выходу из строя полуоси. Рекомендуется периодически смазывать подшипники специальными смазочными материалами, чтобы уменьшить трение и износ.
Не менее важным аспектом является проверка крепления полуоси. Все болты и гайки должны быть затянуты в соответствии с рекомендациями производителя. Ослабление креплений может привести к вибрациям и повреждению полуоси.
При проведении технического обслуживания также стоит обратить внимание на состояние сальников и уплотнителей. Если они повреждены или изношены, это может привести к утечке масла, что негативно скажется на работе трансмиссии. В случае обнаружения утечек необходимо заменить сальники и уплотнители.
Кроме того, рекомендуется периодически проводить диагностику полуоси с использованием специализированного оборудования. Это позволит выявить скрытые дефекты и предотвратить серьезные поломки в будущем.
Наконец, не забывайте о регулярной замене масла в редукторе, к которому подключена полуось. Загрязненное или старое масло может привести к ухудшению работы трансмиссии и ускоренному износу полуоси.
Соблюдение всех этих рекомендаций поможет обеспечить надежную работу полуоси КАМАЗ 20 шлицов и продлить срок ее службы, что в свою очередь снизит затраты на ремонт и обслуживание автомобиля.
Регулярные проверки и профилактика
Полуось КАМАЗ 20 шлицов, как важный элемент трансмиссии, требует регулярного контроля и профилактического обслуживания для обеспечения надежной работы автомобиля. Профилактика включает в себя как визуальные осмотры, так и более глубокие проверки состояния полуосей, что позволяет выявить потенциальные проблемы до их возникновения.
Первым шагом в регулярной проверке полуосей является визуальный осмотр. Важно обращать внимание на наличие видимых повреждений, таких как трещины, вмятины или коррозия. Также стоит проверить состояние пыльников, которые защищают шлицы от загрязнений и влаги. Поврежденные или изношенные пыльники могут привести к быстрому износу полуоси и других компонентов трансмиссии.
Следующим этапом проверки является оценка состояния шлицов. Для этого необходимо снять полуось и осмотреть шлицы на наличие износа или повреждений. Если шлицы имеют значительные следы износа, это может привести к проблемам с передачей крутящего момента и, как следствие, к поломке трансмиссии.
Также важно проверять подшипники полуоси. Изношенные подшипники могут вызвать вибрации и шумы при движении, что указывает на необходимость их замены. Для диагностики состояния подшипников можно использовать метод вращения полуоси вручную, обращая внимание на наличие заеданий или посторонних звуков.
Профилактика включает в себя и регулярную смазку всех подвижных частей. Использование качественных смазочных материалов поможет продлить срок службы полуосей и снизить риск их повреждения. Рекомендуется следовать указаниям производителя по выбору смазки и интервалам ее замены.
Кроме того, важно учитывать условия эксплуатации автомобиля. В случае частых поездок по плохим дорогам или в условиях повышенной нагрузки, проверки полуосей следует проводить чаще. Это позволит своевременно выявить и устранить проблемы, что значительно снизит риск серьезных поломок в будущем.
В заключение, регулярные проверки и профилактика полуосей КАМАЗ 20 шлицов являются ключевыми факторами для обеспечения надежной работы автомобиля. Своевременное выявление и устранение проблем помогут избежать дорогостоящего ремонта и продлить срок службы транспортного средства.
Анализ рынка запчастей и производителей
Рынок запчастей для автомобилей, в частности для грузовых автомобилей, таких как КАМАЗ, представляет собой обширную и разнообразную сферу. Полуось КАМАЗ с 20 шлицами является одной из ключевых деталей, обеспечивающих передачу крутящего момента от трансмиссии к колесам. В связи с высокой нагрузкой, которой подвергается полуось, важно выбирать качественные запчасти, чтобы избежать поломок и обеспечить надежную работу автомобиля.
На рынке запчастей для КАМАЗа можно выделить несколько основных категорий производителей. Во-первых, это оригинальные запчасти, которые выпускаются непосредственно заводом-изготовителем. Они гарантируют высокое качество и соответствие всем стандартам, однако их стоимость может быть значительно выше, чем у аналогов. Оригинальные полуоси часто имеют маркировку и упаковку, подтверждающую их подлинность.
Во-вторых, существует множество производителей, предлагающих неоригинальные запчасти. Эти компании могут как производить детали самостоятельно, так и заниматься их импортом. Неоригинальные полуоси могут быть более доступными по цене, но важно учитывать их качество. Некоторые производители предлагают детали, которые по своим характеристикам не уступают оригинальным, однако необходимо тщательно проверять репутацию компании и отзывы пользователей.
Среди популярных производителей неоригинальных запчастей для КАМАЗа можно выделить такие компании, как Техноавиа, Автодеталь и КамАЗ-Лизинг. Эти компании зарекомендовали себя на рынке и предлагают широкий ассортимент запчастей, включая полуоси. При выборе запчастей стоит обращать внимание на наличие сертификатов качества и гарантийных обязательств.
Также стоит отметить, что на рынке присутствует множество китайских производителей, которые предлагают полуоси по очень низким ценам. Однако, несмотря на привлекательную стоимость, качество таких запчастей может вызывать сомнения. Часто такие детали не проходят должного контроля и могут иметь низкий ресурс эксплуатации, что в конечном итоге приведет к дополнительным расходам на их замену.
Важным аспектом при выборе полуоси является также наличие сервисных центров и пунктов продаж, которые могут предложить установку и дальнейшее обслуживание. Многие компании предлагают услуги по диагностике и ремонту, что может быть полезно для владельцев автомобилей КАМАЗ, которые хотят обеспечить надежную работу своего транспортного средства.
Таким образом, выбор полуоси КАМАЗ 20 шлицов требует внимательного подхода. Необходимо учитывать как качество запчастей, так и репутацию производителя. Рекомендуется проводить анализ рынка, сравнивать предложения различных компаний и, при возможности, консультироваться с профессионалами в области ремонта и обслуживания грузовых автомобилей.
Рейтинг и отзывы о производителях
При выборе полуоси КАМАЗ 20 шлицов важным аспектом является не только технические характеристики, но и репутация производителя. На рынке представлено множество компаний, которые занимаются производством и продажей запчастей для грузовых автомобилей, и среди них можно выделить несколько наиболее известных и надежных.
Одним из лидеров в производстве запчастей для КАМАЗа является компания «КАМАЗ». Она предлагает оригинальные детали, которые проходят строгий контроль качества и соответствуют всем стандартам. Отзывы пользователей о продукции компании в основном положительные, так как оригинальные полуоси отличаются высокой прочностью и долговечностью.
Другим известным производителем является «Техноавиа», который также предлагает широкий ассортимент запчастей для автомобилей КАМАЗ. Продукция этой компании часто отмечается за хорошее соотношение цены и качества. Многие автолюбители отмечают, что полуоси от «Техноавиа» служат долго и не требуют частой замены.
Среди альтернативных производителей стоит упомянуть «Автодеталь», которая предлагает как оригинальные, так и неоригинальные запчасти. Отзывы о полуосях этой компании варьируются: некоторые пользователи отмечают их приемлемое качество, в то время как другие сталкиваются с проблемами в эксплуатации. Поэтому перед покупкой стоит внимательно изучить отзывы и, возможно, проконсультироваться с опытными механиками.
Также стоит обратить внимание на «КамАЗ-Запчасть», которая предлагает как новые, так и восстановленные полуоси. Восстановленные детали могут быть хорошим вариантом для тех, кто хочет сэкономить, однако важно убедиться в качестве восстановления. Отзывы о данной компании часто содержат рекомендации по проверке состояния полуосей перед покупкой.
Наконец, стоит упомянуть о «Китайских производителях», которые предлагают полуоси по значительно более низким ценам. Однако качество таких запчастей может быть сомнительным, и многие пользователи сообщают о быстром износе и необходимости частой замены. Поэтому, если вы рассматриваете китайские полуоси, важно тщательно изучить отзывы и выбирать только проверенные бренды.
В заключение, при выборе полуоси КАМАЗ 20 шлицов стоит обращать внимание не только на цену, но и на репутацию производителя. Оригинальные детали, как правило, служат дольше и обеспечивают надежную работу автомобиля, в то время как неоригинальные могут быть более доступными, но требуют более тщательной проверки качества.
