В данной статье мы рассмотрим порядок работы цилиндров двигателя КАМАЗ Евро-2, что является ключевым аспектом для обеспечения его эффективной и надежной работы. Мы представим схемы нумерации цилиндров, а также подробно остановимся на диагностике топливного насоса высокого давления (ТНВД) и регулировке клапанов. Устранение пропусков воспламенения — важная задача для поддержания оптимальной производительности двигателя. Эта информация будет полезна как для профессиональных механиков, так и для владельцев автомобилей КАМАЗ, стремящихся к самостоятельному обслуживанию и ремонту своих транспортных средств.
Конструктивные особенности и нумерация цилиндров V-образного двигателя
Двигатели серии КАМАЗ 740, устанавливаемые на грузовики, соответствующие стандарту Евро-2, представляют собой V-образные восьмицилиндровые моторы с углом развала 90 градусов. Эта конструкция влияет на нумерацию цилиндров, которая отличается от нумерации рядных двигателей. Нумерация начинается от передней части двигателя (где находятся вентилятор и шкивы) и продолжается к маховику. Правый ряд цилиндров (если смотреть со стороны маховика, он будет справа, а со стороны вентилятора — слева) считается первым, а левый — вторым.
Нумерация цилиндров связана с нумерацией шатунов на коленчатом валу. Шатуны правого ряда (1, 2, 3, 4) имеют приливы на крышках, направленные вперед, в то время как шатуны левого ряда (5, 6, 7, 8) — назад. Шатуны 1 и 5, 2 и 6, 3 и 7, 4 и 8 располагаются на одной шейке коленчатого вала. Это означает, что поршни в этих парах движутся синхронно, но находятся в разных тактах: пока один выполняет рабочий ход, другой находится на такте выпуска.
Для определения конкретного цилиндра во время диагностики требуется визуальный осмотр. Если двигатель работает, безопаснее всего использовать тепловизор или осторожно проверять температуру выпускных коллекторов. Цилиндр, который не функционирует, будет иметь коллектор значительно холоднее остальных. Также можно поочередно ослаблять гайку крепления трубки высокого давления на форсунке: если работа двигателя не изменяется, значит, этот цилиндр не активен.
| Ряд цилиндров | Номера цилиндров | Расположение (вид спереди) |
|---|---|---|
| Правый | 1, 2, 3, 4 | Слева от вентилятора |
| Левый | 5, 6, 7, 8 | Справа от вентилятора |
Знание точного расположения цилиндров необходимо не только для ремонта, но и для замены прокладок головки блока цилиндров или форсунок. Ошибка в определении ряда может привести к покупке неподходящих запчастей, так как некоторые компоненты (например, впускные коллекторы или кронштейны) могут отличаться по конструкции для левого и правого рядов.
Порядок работы цилиндров и фазы газораспределения

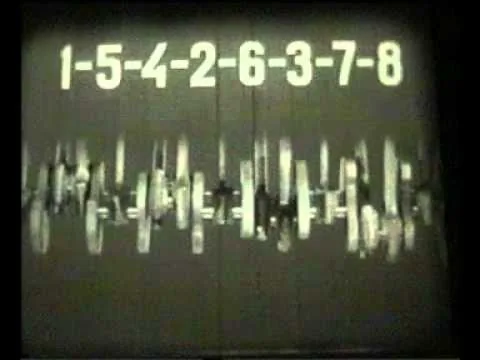

Ключевым аспектом настройки ТНВД является порядок работы цилиндров. Для двигателя КАМАЗ 740 (Евро-2) этот порядок: 1-5-4-2-6-3-7-8. Эта последовательность указывает, что воспламенение топливной смеси происходит в указанном порядке при определенных углах поворота коленчатого вала. Поскольку двигатель работает по четырехтактному циклу, полный цикл занимает 720 градусов вращения коленвала, а промежуток между вспышками в цилиндрах составляет 90 градусов (720 / 8 = 90).
Рассмотрим взаимодействие парных цилиндров на одной шейке коленвала. Например, первая шейка включает цилиндры 1 и 5. Когда в цилиндре 1 происходит такт сжатия и приближается момент впрыска, в цилиндре 5 завершается такт выпуска отработавших газов. Через 90 градусов поворота вала очередь доходит до цилиндра 5 (в паре с 1-м он уже прошел ВМТ). Однако следует ли за ним цилиндр 5? Нет, согласно порядку 1-5-4-2..., после 1-го идет 5-й. Это означает, что угол между вспышками в 1 и 5 цилиндрах составляет 90 градусов, но они находятся на разных тактах в момент ВМТ.
Для корректной механической регулировки ТНВД необходимо подводить поршень первого цилиндра к концу такта сжатия (перекрытие клапанов). В этот момент метка на маховике или шкиве должна совпадать с нулевой отметкой (или 20 градусами до ВМТ для начала впрыска, в зависимости от метода регулировки). Ошибка в определении такта (например, регулировка по такту выпуска) может привести к тому, что впрыск топлива произойдет в открытый выпускной клапан, что вызовет хлопок в глушитель и затруднит запуск двигателя.
Фазы газораспределения на двигателях Евро-2 также важны. Впускной клапан открывается раньше, чем поршень достигает ВМТ, и закрывается после НМТ. Выпускной клапан открывается перед НМТ и закрывается после ВМТ. Момент перекрытия клапанов (когда оба открыты) используется для продувки цилиндра и служит ориентиром для выставления ВМТ первого цилиндра при регулировке.
⚠️ Важно: Прокручивать двигатель следует только по часовой стрелке (если смотреть спереди). Прокрутка против часовой стрелки может привести к нарушению натяжения ремней привода ТНВД и генератора, а также сбить настройки опережения впрыска.
| Параметр | Описание | Рекомендации по диагностике и регулировке |
|---|---|---|
| Порядок работы цилиндров | 1-5-3-6-2-4 | Проверить синхронизацию работы цилиндров |
| Схема работы | Цилиндры работают поочередно, обеспечивая равномерное сгорание | Использовать осциллограф для анализа работы системы |
| Регулировка зазоров | Зазоры клапанов должны быть в пределах 0.15-0.25 мм | Регулировать зазоры при холодном двигателе |
Интересные факты
Вот несколько интересных фактов о порядке работы цилиндров двигателей КАМАЗ Евро-2, а также о диагностике и регулировке:
Порядок работы цилиндров: Двигатели КАМАЗ Евро-2, как правило, имеют рядную шестицилиндровую конструкцию с порядком работы 1-5-3-6-2-4. Такой порядок обеспечивает более равномерное распределение нагрузки на коленчатый вал и способствует снижению вибраций, что важно для долговечности двигателя и комфорта водителя.
Диагностика с использованием осциллографа: Для диагностики работы цилиндров двигателя КАМАЗ Евро-2 можно использовать осциллограф, который позволяет визуализировать сигналы с датчиков и выявить возможные неисправности. Например, анализируя сигналы от датчиков давления и температуры, можно определить, работают ли все цилиндры в оптимальном режиме.
Регулировка зазоров клапанов: В двигателях КАМАЗ Евро-2 важным этапом обслуживания является регулировка зазоров клапанов. Неправильные зазоры могут привести к снижению мощности, увеличению расхода топлива и повышенному износу деталей. Регулировка производится с помощью специальных щупов, и рекомендуется проводить ее на холодном двигателе для достижения точных значений.
Диагностика неравномерной работы и пропусков воспламенения
Нарушение работы цилиндров или выход из строя одного из них сразу сказывается на функционировании двигателя. В таких случаях двигатель начинает «дребезжать», обороты становятся нестабильными, особенно на холостом ходу. При движении с нагрузкой ощущаются рывки, а динамика разгона ухудшается. Первоначальная диагностика начинается с анализа звуковых и визуальных симптомов. Черный дым из выхлопной трубы указывает на переобогащение топливной смеси в работающем цилиндре или на сгорание масла, в то время как белый дым свидетельствует о попадании антифриза или несгоревшего топлива из-за позднего впрыска.
Для определения неисправного цилиндра на работающем двигателе используется метод последовательного отключения подачи топлива. На двигателях с механическим топливным насосом это осуществляется ослаблением накидной гайки топливопровода высокого давления на форсунке. Если после ослабления гайки звук работы двигателя изменяется (он начинает работать хуже или глохнет), это означает, что цилиндр функционировал. Если звук остается прежним — цилиндр изначально не работал.
- При отключении исправного цилиндра обороты двигателя снижаются, и вибрация усиливается.
- При отключении неисправного цилиндра работа двигателя не изменяется.
- Важно соблюдать осторожность: топливо под высоким давлением может повредить кожу или глаза.
- После проверки гайку следует затянуть с указанным моментом.
Часто причиной нарушения работы являются износ плунжерных пар или форсунок. Если форсунка «льет» (не распыляет, а струит топливо), сгорание происходит неэффективно, мощность падает, и цилиндр может перестать воспламенять смесь. В таком случае поможет замена распылителя или форсунки в сборе. Также стоит проверить зазоры в клапанах: слишком большой зазор не позволит клапану открыться полностью, а слишком малый приведет к неплотному закрытию и потере компрессии.
Дополнительно следует проверить состояние кулачков распредвала. Если кулачок изношен, клапан не будет открываться на необходимую высоту, что нарушит газообмен и фактически «выключит» цилиндр из работы, даже если топливная система исправна.
Регулировка ТНВД и тепловых зазоров клапанов
Регулировка топливного насоса высокого давления (ТНВД) — важная процедура, обеспечивающая корректную работу цилиндров двигателя. На моделях КАМАЗ Евро-2 используются ТНВД, произведенные Ярославским заводом (ЯЗДА) или Bosch, в зависимости от модификации. Принципы регулировки схожи. Главная цель — обеспечить подачу топлива в цилиндры в последовательности 1-5-4-2-6-3-7-8 и с правильным углом опережения впрыска.
Процесс регулировки начинается с установки поршня первого цилиндра в верхнюю мертвую точку (ВМТ) такта сжатия. Для этого необходимо снять клапанную крышку первого цилиндра и прокрутить двигатель до закрытия впускного и выпускного клапанов (это можно проверить, покачав коромысла — они должны свободно двигаться). Затем по меткам на торце муфты опережения впрыска или на маховике устанавливается нужный угол (обычно 37-38 градусов до ВМТ для начала впрыска, что соответствует метке на двигателе).
Следующим шагом является регулировка цикловой подачи топлива. На ТНВД рядного типа (или секционного, как на КАМАЗе) необходимо добиться равного объема подаваемого топлива во всех секциях. Это достигается поворотом плунжеров относительно зубчатой рейки. Разница в подаче между секциями не должна превышать допустимые нормы (обычно 3-4 куб. см на 1000 ходов плунжера). Неравномерная подача может привести к перегрузке одних цилиндров и недостатку топлива в других, что нарушает общий баланс работы двигателя.
| Параметр | Нормативное значение | Допуск |
|---|---|---|
| Тепловой зазор (впуск) | 0,25 - 0,30 мм | ± 0,05 мм |
| Тепловой зазор (выпуск) | 0,35 - 0,40 мм | ± 0,05 мм |
После настройки подачи топлива обязательно проверяется момент начала впрыска для каждой секции ТНВД. Для этого используются моментоскоп или прозрачная трубка. Момент начала движения топлива по трубке должен совпадать с меткой на ТНВД для каждого цилиндра в последовательности 1-5-4-2-6-3-7-8. Если момент впрыска варьируется между цилиндрами, это может указывать на люфты в приводе ТНВД или износ кулачковой шайбы.

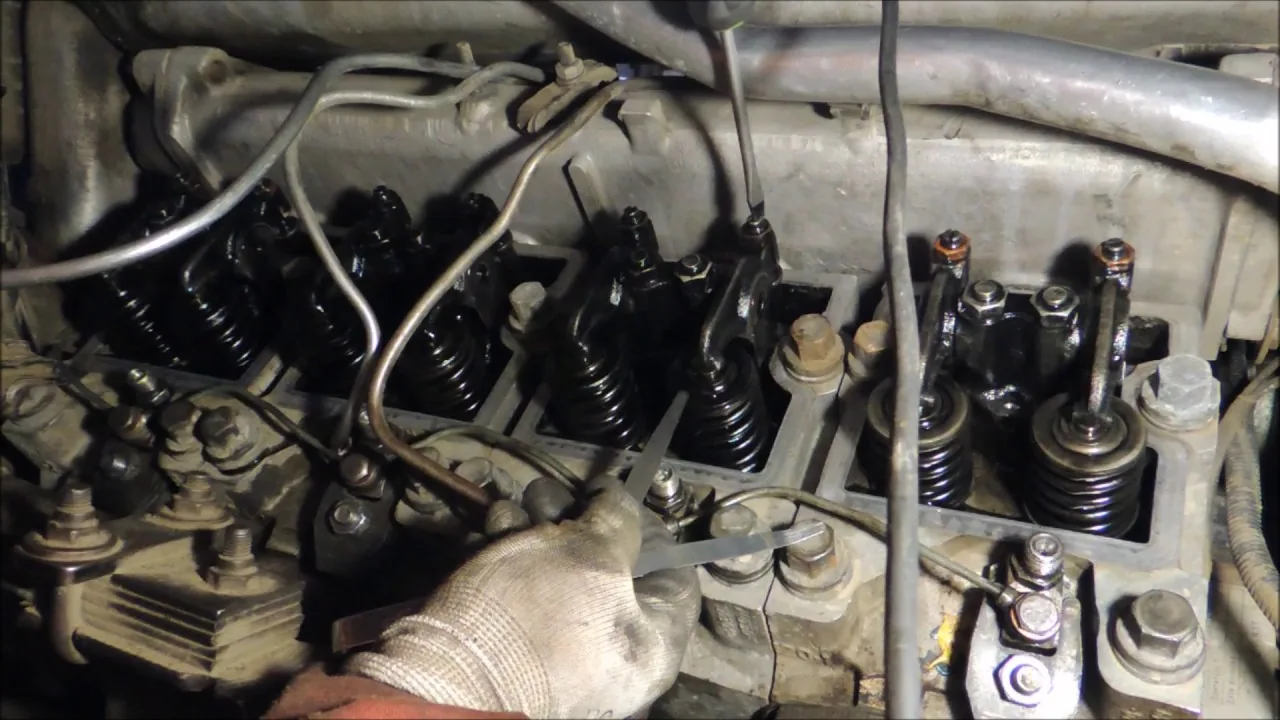

Регулировка тепловых зазоров клапанов должна проводиться на холодном двигателе (или на прогретом, но с учетом температурных коэффициентов, хотя инструкция КАМАЗ рекомендует регулировку на холодном). Зазоры проверяются с помощью щупа между торцом клапана и регулировочным винтом коромысла. Порядок регулировки клапанов соответствует последовательности работы цилиндров, но для удобства часто используют метод прокрутки: после регулировки первого цилиндра коленвал проворачивается на 90 градусов (пол-оборота) по ходу вращения, и регулируется следующий цилиндр в порядке работы (5-й, затем 4-й и так далее).
⚠️ Внимание: При регулировке клапанов убедитесь, что поршень находится в такте сжатия (оба клапана закрыты). Если регулировать клапаны в такте выпуска (когда один из клапанов приоткрыт), это может привести к повреждению клапана или механизма ГРМ при запуске.
Типичные ошибки при обслуживании системы топливоподачи
Даже опытные механики иногда совершают ошибки, которые могут привести к нестабильной работе двигателя КАМАЗ Евро-2. Часто такие проблемы возникают из-за невнимательности к деталям или применения устаревших методов диагностики. Осознание этих ошибок поможет избежать повторных ремонтов и простоев техники.
- Регулировка ТНВД без предварительной проверки состояния приводной муфты — если втулки муфты опережения впрыска изношены, люфт будет наблюдаться при любом угле поворота двигателя. Это делает невозможной точную настройку момента впрыска. Перед регулировкой обязательно проверьте люфт в муфте и при необходимости замените втулки.
- Неправильное определение ВМТ первого цилиндра — регулировка по меткам без визуального контроля положения клапанов часто приводит к настройке двигателя на четвертом такте (выпуске). В результате топливо подается не вовремя, что может вызвать проблемы с запуском или хлопки в глушителе.
- Игнорирование подсоса воздуха в топливной системе — иногда цилиндр не работает не из-за неисправной форсунки, а из-за проникновения воздуха в систему через трещины в шлангах низкого давления. Это создает «воздушную пробку», блокирующую подачу топлива в определенную секцию ТНВД.
- Нарушение последовательности затяжки топливопроводов — при сборке важно следить за тем, чтобы гайки высокого давления не были перетянуты или недотянуты. Перетяжка может привести к деформации конусов трубок и утечке, в то время как слабая затяжка вызовет завоздушивание и потерю давления впрыска.
Также стоит отметить ошибку, связанную с использованием некачественного топлива. Вода и механические примеси в дизельном топливе быстро выводят из строя прецизионные пары ТНВД, что может привести к заклиниванию плунжеров и нарушению порядка подачи топлива. Регулярная замена топливных фильтров является обязательным условием для долгой службы двигателя Евро-2.
Рекомендации по эксплуатации и итоговые выводы
Надежная работа двигателя КАМАЗ Евро-2 зависит от регулярного обслуживания и правильной настройки компонентов топливной системы. Следование порядку работы цилиндров 1-5-4-2-6-3-7-8 является ключевым моментом при любом вмешательстве в систему газораспределения и топливный насос. Периодическая проверка тепловых зазоров клапанов (каждые 16-32 тыс. км) и замена топливных фильтров помогают избежать большинства проблем, связанных с неравномерной работой двигателя.
При первых признаках троения или потери мощности не стоит откладывать диагностику. Длительная эксплуатация двигателя с неработающим цилиндром может привести к разжижению масла топливом, повреждению поршней и выходу из строя дорогостоящих компонентов. Использование качественных запчастей и соблюдение технологии регулировки обеспечивают долговечность двигателя и экономичный расход топлива.
Правильный подход к техническому обслуживанию, основанный на понимании конструкции и последовательности работы, позволяет поддерживать грузовик в отличном состоянии. Осознание физических процессов, происходящих внутри V-образного дизеля, помогает быстро выявлять и устранять неисправности, минимизируя время простоя и затраты на ремонт.
Схема газораспределительного механизма и его элементы
Газораспределительный механизм (ГРМ) является ключевым элементом двигателя, обеспечивающим правильное открытие и закрытие клапанов в соответствии с тактом работы цилиндров. В двигателях КАМАЗ Евро-2 используется система ГРМ, которая включает в себя несколько основных компонентов: распредвал, кулачки, клапаны, пружины и цепь или ремень привода.
Схема газораспределительного механизма КАМАЗ Евро-2 представляет собой последовательное взаимодействие этих элементов. Распредвал, вращаясь, поднимает кулачки, которые, в свою очередь, открывают клапаны. Важно отметить, что каждый цилиндр имеет два клапана: один для впуска и один для выпуска. Это обеспечивает эффективный обмен газов в цилиндре, что критически важно для работы двигателя.
На схеме ГРМ можно увидеть, что распредвал приводится в движение от коленчатого вала через цепь или ремень. Это обеспечивает синхронизацию работы поршней и клапанов. Важно, чтобы эта синхронизация была точной, так как любое отклонение может привести к серьезным повреждениям двигателя.
Клапаны в двигателе КАМАЗ Евро-2 имеют пружинный механизм, который возвращает их в закрытое положение после открытия. Пружины должны быть в хорошем состоянии, чтобы обеспечить надежное закрытие клапанов и предотвратить утечку газов. Износ пружин может привести к снижению мощности двигателя и увеличению расхода топлива.
Также стоит отметить, что в двигателе КАМАЗ Евро-2 используется система гидрокомпенсаторов, которые автоматически регулируют зазоры между клапанами и распредвалом. Это позволяет поддерживать оптимальные параметры работы двигателя и снижает необходимость в частой регулировке зазоров.
Для диагностики состояния газораспределительного механизма необходимо регулярно проверять натяжение цепи или ремня, состояние клапанов и пружин, а также следить за работой гидрокомпенсаторов. При наличии посторонних шумов или потери мощности следует провести более детальную диагностику, включая проверку на наличие износа кулачков и состояния распредвала.
Регулировка газораспределительного механизма включает в себя настройку зазоров между клапанами и распредвалом, а также проверку и, при необходимости, замену пружин. Все эти операции должны выполняться с особой тщательностью, так как неправильная регулировка может привести к серьезным последствиям для работы двигателя.
Методы проверки компрессии в цилиндрах
Проверка компрессии в цилиндрах является важным этапом диагностики двигателя КАМАЗ Евро-2. Этот процесс позволяет определить состояние цилиндров и выявить возможные проблемы, такие как износ поршней, повреждение колец или утечки в клапанах. Существует несколько методов проверки компрессии, каждый из которых имеет свои особенности и преимущества.
1. Метод измерения компрессии с помощью манометра
Этот метод является наиболее распространенным и простым. Для его выполнения потребуется манометр, который подключается к свечному отверстию цилиндра. Процесс проверки включает следующие шаги:
- Сначала необходимо снять свечи зажигания из всех цилиндров, чтобы избежать перегрева стартера и обеспечить легкий запуск двигателя.
- Затем в цилиндр устанавливается манометр, и двигатель запускается на несколько оборотов (обычно 4-6), чтобы обеспечить полное заполнение цилиндра воздухом.
- После этого считывается показание манометра. Нормальные значения компрессии для двигателей КАМАЗ Евро-2 варьируются от 20 до 30 атмосфер.
Важно отметить, что компрессия должна быть одинаковой или близкой по значению во всех цилиндрах. Разница более чем на 10% может указывать на наличие проблем.
2. Метод проверки компрессии с использованием компрессометра
Компрессометр – это более специализированный инструмент, который позволяет получить более точные данные о состоянии цилиндров. Процедура проверки аналогична предыдущему методу, но с некоторыми дополнениями:
- После установки компрессометра в цилиндр, необходимо прокачать двигатель стартером до достижения максимального значения компрессии.
- Затем фиксируется максимальное значение, которое показывает состояние цилиндра. Этот метод позволяет более точно определить наличие утечек и износа.
3. Метод проверки компрессии с использованием масла
Этот метод позволяет выявить проблемы с поршневыми кольцами. Процедура включает следующие шаги:
- После измерения компрессии в цилиндре, в него добавляется небольшое количество моторного масла (примерно 1-2 мл).
- Затем снова измеряется компрессия. Если значение увеличилось, это указывает на износ поршневых колец. Если компрессия осталась на прежнем уровне, вероятнее всего, проблема связана с клапанами или другими компонентами.
4. Метод проверки компрессии с помощью дымогенератора
Этот метод позволяет выявить утечки в системе. Дымогенератор создает дым, который подается в цилиндры. Если дым выходит через клапаны или другие места, это указывает на наличие утечек. Этот метод часто используется в сочетании с другими для более полной диагностики состояния двигателя.
Каждый из методов проверки компрессии имеет свои преимущества и недостатки, и выбор конкретного метода зависит от доступного оборудования и целей диагностики. Регулярная проверка компрессии в цилиндрах позволяет поддерживать двигатель в хорошем состоянии и предотвращать серьезные поломки.
Влияние качества топлива на работу двигателя
Качество топлива играет ключевую роль в работе двигателя, особенно для автомобилей, таких как КАМАЗ Евро-2, которые используют дизельные двигатели. Неправильное или низкокачественное топливо может привести к различным проблемам, начиная от снижения мощности и заканчивая серьезными повреждениями двигателя.
Во-первых, низкокачественное топливо может содержать примеси, такие как вода, грязь и другие загрязняющие вещества. Эти примеси могут забивать топливные фильтры, что приводит к недостаточному поступлению топлива в цилиндры. В результате двигатель начинает работать неэффективно, что может проявляться в потере мощности, увеличении расхода топлива и повышении выбросов вредных веществ.
Во-вторых, качество топлива влияет на его цетановое число. Цетановое число — это показатель, который определяет, насколько быстро и эффективно топливо воспламеняется в цилиндре. Низкое цетановое число может привести к затрудненному запуску двигателя, увеличению шумности работы и образованию копоти на поршнях и в камере сгорания. Это, в свою очередь, может вызвать преждевременный износ деталей двигателя и необходимость в частом ремонте.
Кроме того, использование некачественного топлива может привести к образованию отложений на форсунках и в камере сгорания. Эти отложения ухудшают распыление топлива, что снижает эффективность сгорания и приводит к увеличению выбросов вредных веществ в атмосферу. В результате, не только ухудшается работа двигателя, но и нарушаются экологические нормы, что может повлечь за собой штрафы и другие санкции.
Для обеспечения надежной работы двигателя КАМАЗ Евро-2 важно использовать топливо, соответствующее стандартам качества. Рекомендуется регулярно проверять топливные фильтры и систему подачи топлива, а также следить за состоянием форсунок. В случае обнаружения проблем с качеством топлива, необходимо провести диагностику и, при необходимости, очистку системы впрыска.
В заключение, качество топлива является одним из основных факторов, влияющих на работу двигателя. Забота о качестве используемого топлива и регулярное техническое обслуживание системы подачи топлива помогут избежать многих проблем и продлить срок службы двигателя КАМАЗ Евро-2.
