Приборная панель КАМАЗ 5320 является ключевым элементом, обеспечивающим водителю необходимую информацию о состоянии автомобиля и его системах. В данной статье мы подробно рассмотрим устройство приборной панели, основные датчики и индикаторы, а также предоставим схему проводки и рекомендации по диагностике и устранению возможных неисправностей. Эта информация будет полезна как профессиональным механикам, так и владельцам грузовиков, стремящимся поддерживать свой транспорт в исправном состоянии и избегать дорогостоящих поломок.

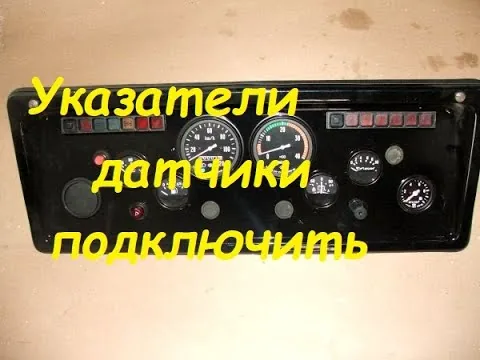

Конструкция и компоновка щита приборов
Основным компонентом системы контроля является комбинированный щит, расположенный в передней части кабины, перед водителем. Панель выполнена из пластика и включает указатели, контрольные лампы и плавкие предохранители. Все приборы подключены к бортовой сети через жгуты проводов с цветовой маркировкой, что облегчает поиск обрывов или коротких замыканий.
В центре компоновки находятся указатели давления в пневматической системе, поскольку безопасность управления тяжелым грузовиком зависит от состояния тормозов. С правой и левой стороны размещены указатели температуры охлаждающей жидкости и давления масла, а также амперметр, следящий за работой генератора. Важным элементом является тахометр, который на моделях КАМАЗ 5320 часто объединен с указателем моточасов, что критично для соблюдения регламентов технического обслуживания.
⚠️ Важно: Все работы по демонтажу щита приборов или замене проводки должны выполняться только при отключенной аккумуляторной батарее. Короткое замыкание в цепи приборной панели может привести к возгоранию изоляции или выходу из строя электронного блока управления (если он установлен).
Крепление приборов осуществляется с помощью винтов и гаек, что обеспечивает их устойчивость к вибрациям, что крайне важно в условиях эксплуатации грузовика. Электрические контакты разработаны для работы в условиях повышенной запыленности и вибрации. Для защиты от влаги и загрязнений лицевая часть щита закрыта прозрачным пластиком, который со временем может мутнеть, что требует его замены или полировки для улучшения читаемости показаний.

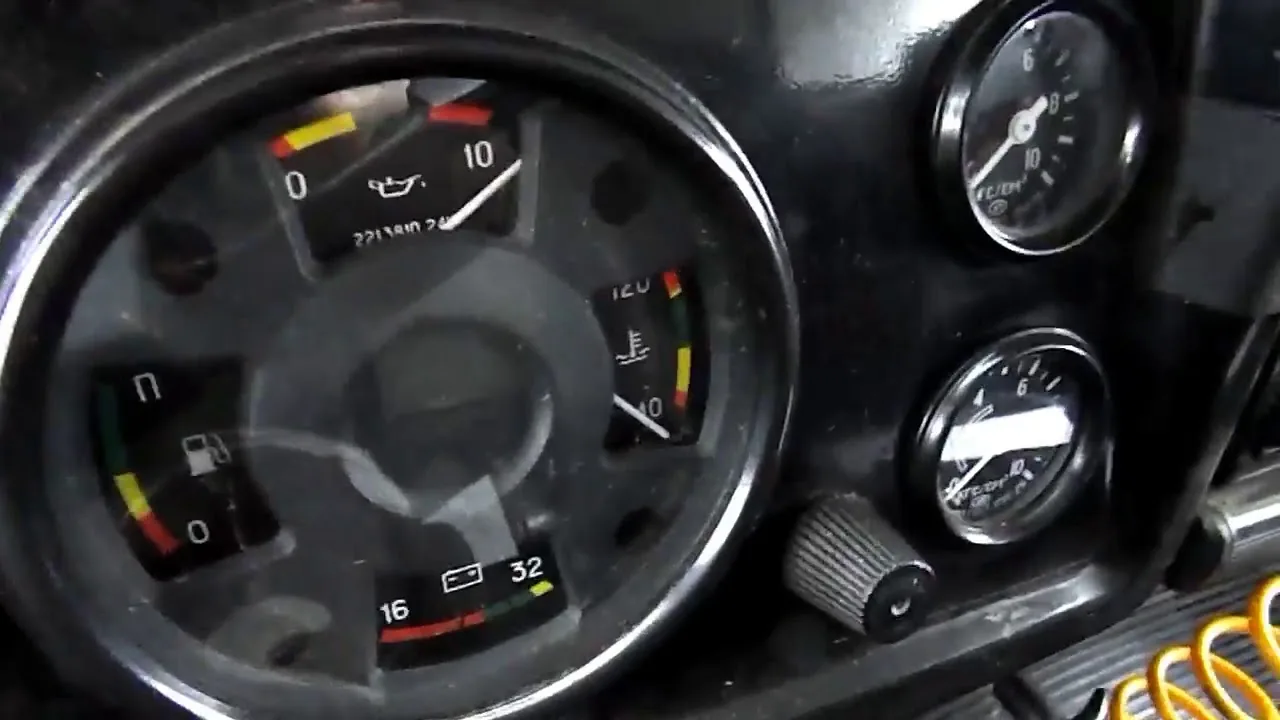

Указатели давления и температуры
Ключевыми показателями состояния двигателя и тормозной системы являются индикаторы давления масла и температуры охлаждающей жидкости. Их работа основана на изменении сопротивления датчиков, установленных на двигателе, в зависимости от измеряемого параметра. Стрелочные механизмы представляют собой магнитоэлектрические системы, где электрический ток, проходя через обмотку, создает магнитное поле, отклоняющее стрелку.
Индикатор давления воздуха в пневматической системе оснащен двумя стрелками или шкалами, отображающими давление в переднем и заднем мостах. Нормальным считается значение от 6,5 до 8,0 кгс/см². Если давление падает ниже 5,5 кгс/см², это может указывать на неисправность компрессора или утечки в системе, что делает дальнейшую эксплуатацию автомобиля небезопасной. Датчики давления (например, ММ355 или их аналоги) требуют регулярной проверки на герметичность и соответствие показаний эталонному манометру.
Точность показаний индикатора температуры охлаждающей жидкости зависит от исправности датчика ТМ100-В. При перегреве двигателя стрелка перемещается в красную зону, что требует немедленной остановки. Ложные показания могут возникнуть из-за окисления контактов в разъеме датчика или нарушения контакта «массы» на кузове двигателя. Для проверки датчик следует извлечь и нагреть в емкости с водой, контролируя сопротивление с помощью тестера.
| Элемент приборной панели | Функция | Возможные неисправности и диагностика |
|---|---|---|
| Спидометр | Измерение скорости автомобиля | Не работает - проверить соединения и датчик скорости |
| Тахометр | Измерение оборотов двигателя | Показания не соответствуют - проверить датчик и проводку |
| Индикатор температуры | Контроль температуры охлаждающей жидкости | Перегрев - проверить уровень жидкости и термостат |
| Индикатор давления масла | Контроль давления масла в двигателе | Пониженное давление - проверить уровень масла и фильтр |
| Индикатор зарядки | Контроль работы генератора | Не горит - проверить генератор и аккумулятор |
| Индикатор тормозов | Сигнализация о неисправности тормозной системы | Загорается - проверить уровень тормозной жидкости и систему |
| Индикатор топлива | Уровень топлива в баке | Не работает - проверить датчик уровня топлива |
| Кнопка аварийной сигнализации | Включение аварийной сигнализации | Не работает - проверить предохранитель и проводку |
Интересные факты
Вот несколько интересных фактов о приборной панели КАМАЗ 5320, ее устройстве и диагностике:
Многофункциональность приборов: Приборная панель КАМАЗ 5320 включает в себя множество индикаторов и датчиков, которые позволяют водителю контролировать состояние двигателя, трансмиссии и других систем автомобиля. Например, на панели можно найти индикаторы температуры охлаждающей жидкости, давления масла и уровня топлива, что делает ее важным инструментом для обеспечения безопасной эксплуатации.
Диагностика с помощью лампочек: В отличие от современных автомобилей с цифровыми дисплеями, приборная панель КАМАЗ 5320 использует лампочки для сигнализации о неисправностях. Каждая лампочка отвечает за определенную функцию, и их загорание может указывать на необходимость проверки конкретной системы, что требует от водителя внимательности и знаний о значении каждого индикатора.
Устойчивость к условиям эксплуатации: Приборная панель КАМАЗ 5320 разработана с учетом жестких условий эксплуатации, характерных для грузовых автомобилей. Она устойчива к вибрациям, перепадам температур и воздействию пыли, что обеспечивает надежную работу в различных климатических и дорожных условиях. Это делает ее важным элементом для долговечности и надежности всего автомобиля.
Система сигнализации и контрольные лампы
Система сигнализации на КАМАЗ 5320 работает на основе постоянного мониторинга критически важных параметров. При включении зажигания контрольные лампы загораются и гаснут после запуска двигателя, если все системы исправны. Если лампа продолжает светиться или мигает во время движения, это сигнализирует о возникновении аварийной ситуации. Работа ламп зависит от датчиков-выключателей, которые замыкают цепь на «массу» при достижении определенных пороговых значений.
Особое внимание следует уделить лампе, сигнализирующей о падении давления масла. Она активируется, если давление в главной масляной системе опускается ниже 0,4–0,8 кгс/см² (в зависимости от типа датчика). Эксплуатация двигателя с горящей лампой давления масла строго запрещена, так как это может привести к повреждению вкладышей и необходимости капитального ремонта. Датчик давления масла (ММ111В) является нормально замкнутым и размыкается только при достижении достаточного давления.
Лампа, указывающая на заряд аккумуляторной батареи, загорается при отсутствии зарядного тока от генератора. Это может быть вызвано разрывом ремня генератора, неисправностью регулятора напряжения или повреждением диодного моста. В цепи сигнализации часто используется дополнительное реле, которое обеспечивает свечение лампы даже при низких оборотах двигателя, когда напряжение в сети недостаточно для нормальной работы.
Сигнализатор уровня топлива в баках работает на основе реостатных датчиков, погруженных в топливо. Плавающий поплавок перемещает ползунок по резистивной дорожке, изменяя ток в цепи указателя. Часто возникают проблемы с некорректным отображением уровня из-за окисления дорожек датчика или обрыва тонкого провода внутри бака. Проверка осуществляется с помощью прозвонки датчика в различных положениях поплавка.
Блок контрольных ламп (БКЛ)
Для передачи сигналов о состоянии различных систем используется блок индикаторов. Он может находиться в верхней части панели или быть встроенным в общий щит. В этом блоке размещены индикаторы, показывающие включение дальнего света, указателей поворота, стояночного тормоза и уровня тормозной жидкости. Каждая лампа имеет свой патрон и предназначена для работы при определенном напряжении, обычно 24В для грузовых автомобилей.
Индикатор стояночного тормоза светится красным и активируется при поднятом рычаге тормозного крана. Если лампа продолжает гореть при опущенном рычаге, это может указывать на неисправность датчика в кране или короткое замыкание в проводах. Игнорирование этого сигнала может привести к движению с заторможенными колесами, что вызывает перегрев тормозных барабанов и может стать причиной пожара.
Индикаторы указателей поворота мигают с частотой, зависящей от состояния реле-прерывателя и ламп в фарах. Если частота мигания резко увеличивается («часто моргает»), это сигнализирует о перегоревшей лампе в цепи поворота или плохом контакте в патроне. На КАМАЗ 5320 реле поворотов часто устанавливается термоэлектрическое или электронное, требующее правильной полярности подключения.
Диагностика неисправностей электрооборудования
Диагностику неисправностей в цепи приборной панели следует начинать с проверки состояния предохранителей. На модели КАМАЗ 5320 используется блочная система предохранителей, расположенная под панелью приборов или вблизи водителя. Если предохранитель сгорел, это может указывать на короткое замыкание в защищаемой цепи. Простая замена без выяснения причины может привести к повторному перегоранию.
Следующий этап — проверка надежности соединения «массы». Кузов грузовика подвержен вибрациям, что может ослабить болтовые соединения проводов. Окисление контактов в местах крепления массовых проводов может вызвать падение напряжения и неправильные показания приборов, особенно указателей уровня топлива и температуры.
Для диагностики рекомендуется использовать мультиметр или контрольную лампу. При проверке цепей с датчиками реостатного типа (например, уровень топлива, температура) важно не только проверить наличие напряжения, но и отслеживать изменения сопротивления в процессе работы. Если статичное сопротивление не меняется при воздействии на датчик, это может указывать на его неисправность. В цепях с электромагнитными указателями необходимо проверять как наличие тока, так и его величину.
Одной из распространенных проблем является нестабильное напряжение в бортовой сети, вызванное неисправностью регулятора напряжения генератора. Колебания напряжения могут привести к перегоранию ламп подсветки и выходу из строя чувствительных элементов указателей. Нормальным считается напряжение в диапазоне 27–29 Вольт при работающем двигателе.
Типичные неисправности указателей
Если стрелка указателя фиксируется на нуле, независимо от фактического состояния параметра, это может указывать на обрыв цепи или неисправность устройства. В таком случае следует проверить подачу питания к прибору и целостность провода, соединяющего его с датчиком. Замыкание провода датчика на «массу» в цепях указателей температуры и давления обычно приводит к отклонению стрелки в крайнее положение — либо максимальное, либо минимальное, в зависимости от типа датчика.
Дрожащая стрелка указателя часто указывает на плохой контакт в цепи или колебания напряжения. В системах с механическим приводом спидометра дрожание может быть вызвано повреждением гибкого вала. Для электрических указателей нестабильные показания часто связаны с проблемами в «гуляющей» массе двигателя или кузова.
Запотевание внутренней части приборов может привести к окислению токопроводящих дорожек на печатной плате. Влага проникает через неплотные уплотнения или во время мойки двигателя под давлением. Чтобы устранить эту проблему, необходимо разобрать прибор, очистить контакты спиртом и восстановить герметичность корпуса с помощью силиконового герметика.
Техническое обслуживание и замена приборов
Регулярное техническое обслуживание приборной панели КАМАЗ 5320 включает визуальный осмотр, проверку креплений и очистку от пыли. Рекомендуется проводить ревизию контактов раз в год или при возникновении проблем. Для этого нужно снять щит приборов, продуть его заднюю часть сжатым воздухом и протереть контакты спиртовым раствором.
Замена отдельных приборов, таких как указатели давления или температуры, может выполняться без полного снятия панели, если доступ к ним позволяет. Однако для замены перегоревших ламп подсветки или ремонта печатных дорожек зачастую потребуется полностью демонтировать щит. Обратите внимание, что крепежные винты могут быть скрыты декоративными заглушками, которые нужно аккуратно удалить.
⚠️ Важно: При установке новых приборов убедитесь, что их калибровка соответствует типу датчиков, установленных на двигателе. Использование несовместимых пар «указатель-датчик» может привести к неправильным показаниям.
При сборке панели важно правильно уложить жгуты проводов, чтобы избежать их пережимания и трения о металлические элементы каркаса. Обязательно используйте пластиковые хомуты и изоляционную ленту для предотвращения вибрационного износа изоляции. После завершения сборки проведите тестовый запуск двигателя и проверьте работу всех индикаторов.
Порядок демонтажа щита приборов
Снятие щита приборов требует внимательности, чтобы не повредить пластиковые детали и хрупкие стрелки. Перед началом работы отключите аккумулятор автомобиля. Если декоративная накладка закрывает крепежные винты щита, снимите её.
- Открутите винты, фиксирующие щит приборов к каркасу салона.
- Осторожно потяните щит на себя, чтобы получить доступ к разъемам на его обратной стороне.
- Отсоедините электрические разъемы, пометив их маркером для удобства при сборке.
- Аккуратно извлеките щит приборов из ниши, следя за стрелками.
Установка производится в обратном порядке. Обратите внимание на правильное положение стрелок на нуле перед затяжкой крепежных элементов, чтобы не повредить механизм. После завершения установки проверьте герметичность, особенно если автомобиль используется в условиях повышенной запыленности или влажности.
Типичные ошибки при обслуживании
В процессе эксплуатации и ремонта приборной панели КАМАЗ 5320 могут возникать ошибки, которые усугубляют ситуацию или приводят к новым поломкам. Знание распространенных ошибок поможет избежать ненужных затрат и лишней работы.
- Пренебрежение проверкой «массы» — специалисты часто начинают замену датчиков и приборов, не учитывая, что причина нестабильной работы может заключаться в окислении контакта провода с кузовом. Это приводит к покупке ненужных запчастей.
- Использование предохранителей с завышенным номиналом — попытка решить проблему постоянного перегорания предохранителя установкой «жучка» или более мощного элемента может вызвать перегрев проводки и оплавление изоляции, что создает риск пожара.
- Ошибочная калибровка при замене — установка указателя от другой модели грузовика без проверки совместимости с датчиком может привести к тому, что стрелка будет показывать, например, 90 градусов при холодном двигателе, вводя водителя в заблуждение.
- Нарушение герметичности при сборке — забытая прокладка или недостаточно закрученный корпус прибора после чистки могут привести к быстрому накоплению конденсата и коррозии контактов.
Функциональность и безопасность в пути
Исправная приборная панель — это не только удобство, но и важное условие для безопасной работы тяжелого грузовика. Водитель, доверяющий точным показаниям датчиков, может избежать дорогостоящего ремонта двигателя и предотвратить аварийные ситуации на дороге. Знание принципов работы аналоговых систем КАМАЗ 5320 помогает быстро реагировать на изменения в работе автомобиля.
Регулярная диагностика и замена неисправных компонентов системы контроля увеличивают срок службы всего транспортного средства. Привычка проводить визуальный осмотр панели приборов перед каждым выездом в рейс должна стать обязательной. Любой необычный сигнал или аномальное поведение стрелок требуют немедленного внимания и проверки.
Поддержание электрооборудования в рабочем состоянии гарантирует, что в критический момент автомобиль подаст правильный сигнал, позволяя водителю принять верное решение. Надежность проверенного временем КАМАЗа во многом зависит от внимательности к деталям, и приборная панель здесь выступает в роли главного советника.
Электрическая схема приборной панели
Приборная панель КАМАЗ 5320 представляет собой важный элемент управления и мониторинга состояния автомобиля. Она включает в себя множество индикаторов, датчиков и переключателей, которые обеспечивают водителю необходимую информацию о работе двигателя, системах автомобиля и текущем состоянии. Для правильной работы приборной панели необходимо понимать электрическую схему, которая лежит в основе её функционирования.
Электрическая схема приборной панели КАМАЗ 5320 состоит из нескольких ключевых компонентов, включая:
- Индикаторы: Они отображают информацию о состоянии различных систем автомобиля, таких как уровень масла, температура охлаждающей жидкости, заряд аккумулятора и другие параметры. Каждый индикатор подключен к соответствующему датчику, который передает данные на панель.
- Датчики: Эти устройства измеряют физические параметры и преобразуют их в электрические сигналы. Например, датчик температуры охлаждающей жидкости измеряет температуру и отправляет сигнал на индикатор, который отображает эту информацию на панели.
- Переключатели: Они позволяют водителю управлять различными функциями автомобиля, такими как включение фар, обогрев заднего стекла и другие. Каждый переключатель также подключен к электрической схеме, что позволяет ему взаимодействовать с другими компонентами.
- Электропроводка: Это система проводов, соединяющая все компоненты приборной панели. Правильная прокладка и изоляция проводов критически важны для предотвращения коротких замыканий и обеспечения надежной работы системы.
Для диагностики приборной панели КАМАЗ 5320 необходимо иметь представление о том, как работает электрическая схема. В случае неисправности какого-либо компонента, например, индикатора или датчика, важно знать, как проверить его работоспособность. Для этого используются мультиметры и специальные диагностические инструменты, которые позволяют измерять напряжение и сопротивление на различных участках схемы.
При проведении диагностики следует обратить внимание на следующие моменты:
- Проверка целостности проводов и соединений. Наличие повреждений или коррозии может привести к неправильной работе приборной панели.
- Измерение напряжения на выходе датчиков. Если напряжение не соответствует норме, это может указывать на неисправность датчика.
- Тестирование индикаторов. Для проверки их работоспособности можно использовать прямое подключение к источнику питания.
Таким образом, понимание электрической схемы приборной панели КАМАЗ 5320 и умение проводить диагностику являются необходимыми навыками для поддержания автомобиля в исправном состоянии. Это позволяет не только своевременно выявлять и устранять неисправности, но и обеспечивать безопасность на дороге.

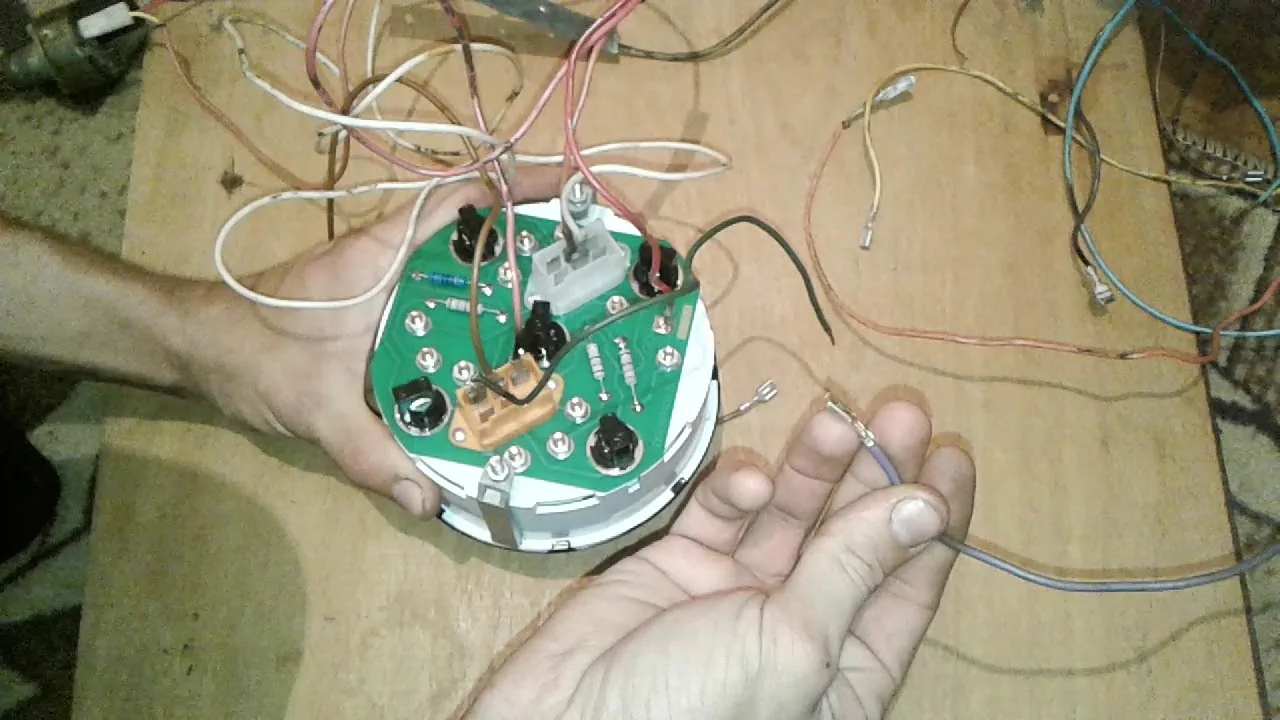

Подключение и питание приборов
Приборная панель КАМАЗ 5320 представляет собой сложную систему, в которой каждый элемент выполняет свою уникальную функцию. Для обеспечения корректной работы всех приборов необходимо правильно организовать их подключение и питание. В данной части статьи мы рассмотрим основные аспекты подключения и питания приборов на приборной панели КАМАЗ 5320.
Приборная панель включает в себя различные устройства, такие как спидометр, тахометр, указатели уровня топлива, температуры охлаждающей жидкости и давления масла. Все эти приборы требуют стабильного источника питания, который обычно обеспечивается бортовой сетью автомобиля. На КАМАЗ 5320 используется система питания с напряжением 24 В, что является стандартом для большинства грузовых автомобилей.
Для подключения приборов к источнику питания используются специальные проводки, которые должны быть правильно проложены и защищены от механических повреждений и воздействия внешней среды. Важно учитывать, что каждый прибор имеет свои требования к подключению, поэтому необходимо внимательно изучить схемы подключения, которые можно найти в технической документации.
Питание приборов осуществляется через предохранители, которые защищают их от перегрузок и коротких замыканий. На приборной панели КАМАЗ 5320 предусмотрены предохранители, отвечающие за работу различных приборов. При замене предохранителей необходимо использовать только оригинальные детали, чтобы избежать возможных проблем с работой приборов.
Кроме того, важно обеспечить надежное заземление приборной панели. Неправильное заземление может привести к сбоям в работе приборов и даже к их повреждению. Заземление должно быть выполнено с использованием качественных проводов и соединений, чтобы минимизировать риск возникновения электромагнитных помех.
Для диагностики работы приборов на панели КАМАЗ 5320 можно использовать мультиметр, который позволяет проверить наличие напряжения на каждом из приборов. Также стоит обратить внимание на состояние проводки и соединений, так как коррозия или механические повреждения могут привести к сбоям в работе системы. Регулярная проверка и обслуживание приборной панели помогут избежать серьезных поломок и продлить срок службы автомобиля.
В заключение, правильное подключение и питание приборов на приборной панели КАМАЗ 5320 являются ключевыми факторами для обеспечения их надежной работы. Соблюдение всех рекомендаций по подключению, защите и диагностике поможет поддерживать приборную панель в исправном состоянии и гарантировать безопасность на дороге.
Современные модификации и улучшения
Приборная панель КАМАЗ 5320, как и многие другие элементы грузовых автомобилей, претерпела значительные изменения с момента своего появления. Современные модификации приборной панели направлены на улучшение функциональности, удобства использования и повышения безопасности водителя.
Одним из основных направлений модернизации является внедрение цифровых дисплеев, которые заменяют традиционные аналоговые приборы. Цифровые панели обеспечивают более точные показания, а также возможность отображения дополнительной информации, такой как средний расход топлива, температура двигателя и другие параметры, которые могут быть полезны водителю в процессе эксплуатации.
Современные приборные панели также оснащаются системами диагностики, которые позволяют в реальном времени отслеживать состояние автомобиля. Это включает в себя контроль за работой основных систем, таких как тормозная система, система охлаждения и электроника. В случае возникновения неисправностей, система может выдавать предупреждения, что значительно упрощает процесс диагностики и ремонта.
Кроме того, новые модели приборных панелей могут быть интегрированы с навигационными системами и мультимедийными устройствами. Это позволяет водителям не только следить за состоянием автомобиля, но и получать актуальную информацию о маршруте, погодных условиях и других факторах, влияющих на безопасность и комфорт в пути.
Эргономика также была улучшена: современные панели имеют более удобное расположение элементов управления, что позволяет водителю не отвлекаться от дороги. Кнопки и переключатели стали более интуитивно понятными, а их тактильные ощущения улучшены, что способствует повышению безопасности.
Важным аспектом является и использование новых материалов, которые делают приборные панели более устойчивыми к внешним воздействиям, таким как вибрации, температура и влажность. Это увеличивает срок службы оборудования и снижает вероятность поломок.
Таким образом, современные модификации приборной панели КАМАЗ 5320 представляют собой значительный шаг вперед в области автомобильной электроники и дизайна, что делает эксплуатацию грузового автомобиля более комфортной и безопасной.
Альтернативные приборы и их преимущества
В последние годы на рынке автомобильной электроники наблюдается значительный рост интереса к альтернативным приборам для автомобилей, включая грузовики, такие как КАМАЗ 5320. Эти устройства предлагают множество преимуществ по сравнению с традиционными аналоговыми приборами, установленными на заводе.
Одним из основных преимуществ альтернативных приборов является их высокая точность. Современные цифровые устройства способны обеспечивать более точные показания, что особенно важно для водителей, работающих в сложных условиях. Например, цифровые тахометры и спидометры могут отображать данные с точностью до десятых долей, что позволяет более эффективно контролировать скорость и расход топлива.
Еще одним значительным плюсом является возможность интеграции альтернативных приборов с системами GPS и бортовыми компьютерами. Это позволяет не только отслеживать местоположение автомобиля, но и получать данные о его техническом состоянии в реальном времени. Например, некоторые приборы могут предупреждать водителя о необходимости технического обслуживания или о возникновении неисправностей, что значительно увеличивает безопасность на дороге.
Кроме того, альтернативные приборы часто имеют более широкий функционал. Многие из них могут отображать дополнительные параметры, такие как температура двигателя, давление масла, уровень топлива и даже данные о состоянии аккумулятора. Это позволяет водителю иметь полное представление о состоянии автомобиля и принимать более обоснованные решения во время эксплуатации.
Дизайн и удобство использования также играют важную роль. Современные приборы часто имеют яркие и четкие дисплеи, которые легко читаются даже при ярком солнечном свете. Некоторые модели предлагают возможность настройки подсветки и цветовой схемы, что позволяет водителю адаптировать приборную панель под свои предпочтения.
Не стоит забывать и о возможности подключения альтернативных приборов к мобильным приложениям. Это открывает новые горизонты для мониторинга и анализа данных. Водители могут получать уведомления на свои смартфоны о состоянии автомобиля, а также анализировать данные о поездках, что может помочь в оптимизации маршрутов и снижении затрат на топливо.
В заключение, альтернативные приборы для КАМАЗ 5320 представляют собой интересное решение для водителей, стремящихся к повышению эффективности и безопасности эксплуатации своих автомобилей. Их высокая точность, расширенный функционал и возможность интеграции с современными технологиями делают их привлекательным выбором для многих профессионалов в сфере грузоперевозок.
