В данной статье мы подробно рассмотрим процесс прокачки топливного насоса высокого давления (ТНВД) ЯМЗ 236, включая методы удаления воздуха из системы питания и регулировку подачи топлива. Правильная настройка ТНВД является ключевым фактором для обеспечения стабильной работы двигателя, повышения его мощности и экономичности. Мы предоставим практические рекомендации, таблицы параметров и разберем типичные ошибки, которые могут возникнуть в процессе, что поможет вам избежать проблем и эффективно обслуживать ваш двигатель.
Конструктивные особенности системы питания ЯМЗ 236
Система подачи топлива двигателя ЯМЗ 236 построена по традиционной схеме с рядным насосом высокого давления, который приводится в движение от распределительных шестерен газораспределительного механизма. Топливо из бака поступает самотеком или под небольшим давлением к насосу низкого давления, где проходит первичную фильтрацию и направляется к фильтру тонкой очистки.
Очищенное дизельное топливо попадает в приемную камеру ТНВД, откуда плунжерные пары подают его под высоким давлением к форсункам. Ключевым аспектом является герметичность всех соединений, так как даже незначительный подсос воздуха через резинотехнические изделия или прокладки может вызвать сбои в работе агрегата.
Для удаления излишков топлива и воздуха, проникающего через неплотности, в конструкции предусмотрен сливной трубопровод, который возвращает солярку обратно в бак. В головке фильтра тонкой очистки и на корпусе ТНВД установлены специальные штуцеры для удаления воздушных пробок, что значительно упрощает обслуживание в полевых условиях.
Типы ТНВД и их влияние на процедуру прокачки

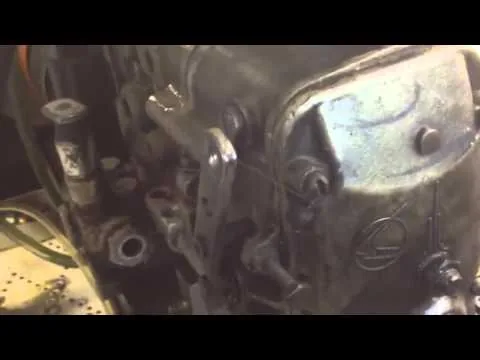

На различных версиях двигателя ЯМЗ 236 могут быть установлены насосы серии 337 или более современные модели с электронным управлением, при этом основа остается механической. Конструкция может немного различаться в расположении штуцеров прокачки, однако принцип работы остается одинаковым для всех рядных насосов.
В версиях с механическим регулятором необходимо внимательно следить за состоянием тяг управления рейкой. При прокачке рычаг управления должен находиться в положении максимальной подачи. Электронные системы могут требовать активации подкачивающего насоса через бортовую сеть, если он работает от электричества.
Ниже представлена таблица, иллюстрирующая ключевые различия в обслуживании различных типов топливной аппаратуры:
| Параметр | Механический ТНВД (ЯМЗ-236Б, НЕ) | Электронно-управляемый ТНВД |
|---|---|---|
| Привод подкачки | Механический от кулачкового вала ТНВД | Электрический или механический |
| Регулировка подачи | Механический регулятор и тяги | Электромагнитный клапан (ЭМН) |
| Особенность прокачки | Требует прокрутки двигателя стартером | Возможна прокачка без прокрутки ДВС |
Интересные факты
Вот несколько интересных фактов о прокачке и регулировке подачи топлива на ТНВД ЯМЗ 236:
Принцип работы ТНВД: Топливный насос высокого давления (ТНВД) ЯМЗ 236 работает по принципу механического впрыска, что позволяет точно регулировать количество подаваемого топлива в цилиндры. Это достигается за счет использования кулачкового механизма, который управляет подачей топлива в зависимости от нагрузки и оборотов двигателя.
Влияние на мощность и экономичность: Правильная регулировка подачи топлива на ТНВД напрямую влияет на мощность двигателя и его топливную экономичность. Недостаточная подача может привести к потере мощности и увеличению выбросов, в то время как избыточная подача может вызвать перерасход топлива и повышенный износ двигателя.
Процесс прокачки: Прокачка системы подачи топлива на ТНВД ЯМЗ 236 включает в себя удаление воздуха из топливопроводов и самого насоса. Это критически важно для обеспечения стабильной работы двигателя. Для прокачки обычно используется специальный насос или ручной насос, который позволяет создать давление в системе и обеспечить подачу топлива к ТНВД без воздушных пробок.
Эти аспекты подчеркивают важность правильной настройки и обслуживания ТНВД для обеспечения надежной работы двигателя ЯМЗ 236.
Технология удаления воздуха из топливной системы
Удаление воздуха из топливной системы начинается с создания низкого давления, после чего процесс постепенно переходит к высокому. В первую очередь необходимо осмотреть все топливные трубопроводы на наличие утечек и механических повреждений. Если уровень топлива в баке слишком низкий, его следует долить, чтобы избежать повторного попадания воздуха через донный клапан.
Следующий шаг — работа с фильтром тонкой очистки топлива. На крышке фильтра есть дренажный винт или штуцер, который нужно немного ослабить. При использовании ручного насоса подкачки (если он предусмотрен) или активации электрической подкачки через этот штуцер должна вытекать струя топлива без пузырьков.
Когда из фильтра начнет поступать чистое топливо без воздуха, необходимо закрутить штуцер и перейти к впускной полости топливного насоса высокого давления (ТНВД). Важно помнить, что на этом этапе не нужно прокручивать двигатель; достаточно создать давление в магистрали низкого давления. Если используется ручной насос, следует сделать 15-20 нажатий, пока не появится ощутимое сопротивление.
Прокачка контура высокого давления
Критическим этапом является удаление воздуха из магистралей высокого давления и форсунок. Для этого нужно немного ослабить накидные гайки на топливопроводах, соединяющих топливный насос высокого давления (ТНВД) с форсунками. Достаточно открутить их на 1,5-2 оборота, чтобы топливо начало выходить под давлением.
Затем кратковременно активируйте стартер, прокручивая двигатель до тех пор, пока из всех ослабленных гаек не начнет вытекать топливо ровной струей без пузырьков воздуха. Важно, чтобы рычаг управления подачей топлива находился в положении максимальной подачи, что позволит плунжерам работать на полную мощность.
После появления плотной струи гайки следует затянуть, не прекращая прокрутку стартером, чтобы избежать повторного завоздушивания системы. Обычно достаточно 3-5 секунд работы стартера для полного удаления воздуха из каналов высокого давления. Если двигатель не запускается после 15 секунд прокрутки, рекомендуется сделать паузу для охлаждения стартера.
⚠️ Внимание: Топливо под высоким давлением представляет опасность для здоровья. Не направляйте струю топлива на кожу или глаза. Работы следует проводить в хорошо проветриваемом помещении или на свежем воздухе.
Регулировка цикловой подачи и проверка работы
После успешного запуска двигателя и его прогрева до рабочей температуры важно проверить равномерность работы цилиндров. Неправильная подача топлива может вызвать вибрации, образование дыма и перегрев отдельных цилиндров. Регулировка осуществляется на работающем двигателе в режиме холостого хода.
Для проверки поочередно ослабляйте гайки топливопроводов на каждой форсунке. При отключении исправного цилиндра обороты двигателя должны снижаться, а его работа становится менее стабильной. Если отключение конкретного цилиндра не вызывает изменений в работе мотора, это указывает на то, что данный цилиндр не функционирует или получает недостаточное количество топлива.

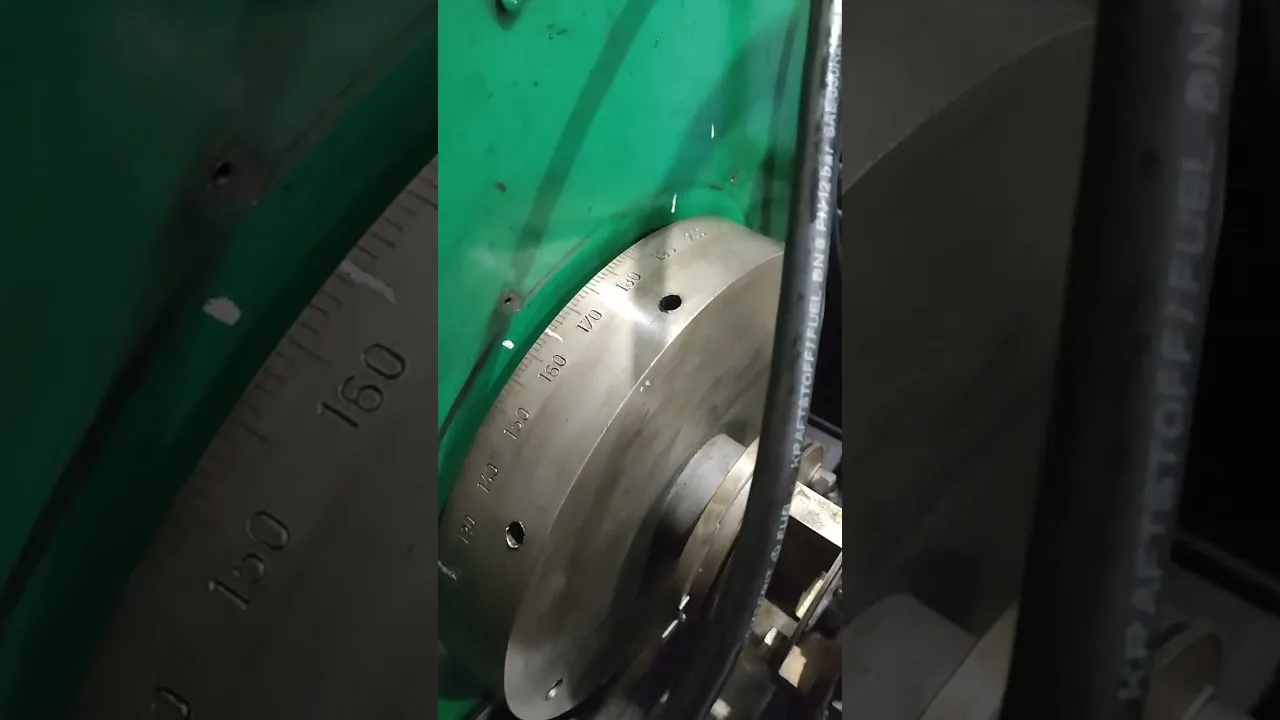

Регулировка плунжерных пар на работающем ТНВД ЯМЗ 236 в полевых условиях имеет свои ограничения, так как требует снятия пломб и наличия специального стенда. Тем не менее, можно проверить положение рейки и убедиться в отсутствии заеданий. Главная задача на данном этапе — удостовериться, что все форсунки получают топливо в одинаковом объеме.
Таблица параметров работы двигателя ЯМЗ 236 для справки:
| Параметр | Нормативное значение | Допустимое отклонение |
|---|---|---|
| Частота вращения ХХ | 600 об/мин | +/- 50 об/мин |
| Максимальная частота | 2100 об/мин | Не более 2150 об/мин |
| Давление открытия форсунки | 16,0 - 16,5 МПа | Смотрите паспорт изделия |
Диагностика неисправностей после запуска
Если после улучшения работы двигателя он запускается, но функционирует нестабильно, стоит проверить состояние распылителей форсунок. Их засорение или закоксовка могут создавать эффект, схожий с наличием воздуха в системе. В этом случае необходимо снять форсунки и проверить их на специальном стенде.
Нестабильная работа также может быть вызвана подсосом воздуха через манжету вала топливного насоса высокого давления (ТНВД) или через прокладку между корпусом насоса и крышкой. Для диагностики можно создать небольшое избыточное давление в топливном баке (0,02-0,03 МПа) и следить за появлением пузырьков в прозрачных трубках или на соединениях насоса.
В некоторых случаях может потребоваться регулировка угла опережения впрыска топлива. Даже небольшое смещение меток на приводе ТНВД, всего на один зуб шестерни, может привести к жесткой работе двигателя, затрудненному запуску и увеличенному расходу топлива. Проверка меток осуществляется по отметкам на маховике и корпусе муфты опережения.
Типичные ошибки при обслуживании ТНВД
При прокачке и настройке топливной системы могут возникнуть ошибки, которые сводят на нет все усилия. Проблемы чаще всего возникают из-за спешки или недостаточного внимания к чистоте.
- Неполное удаление воздуха из фильтра — если воздух не будет устранен из корпуса фильтра тонкой очистки, он будет поступать в топливный насос высокого давления (ТНВД), создавая ложное впечатление о негерметичности системы. Начинайте прокачку с самой верхней точки системы низкого давления.
- Регулировка на холодном двигателе — тепловые зазоры и вязкость топлива влияют на работу плунжерных пар. Настройку минимальных оборотов холостого хода следует проводить только после прогрева двигателя до 60-80 градусов Цельсия.
- Использование грязной тары — попадание пыли или влаги в систему при добавлении топлива для прокачки может привести к заклиниванию плунжерной пары. Используйте только чистые контейнеры, предназначенные для хранения горюче-смазочных материалов (ГСМ).
- Чрезмерная затяжка топливопроводов — избыточное усилие при затягивании накидных гаек может вызвать деформацию конусов и нарушение герметичности, что приведет к подсосу воздуха между впрысками.
Профилактика и рекомендации по эксплуатации
Чтобы избежать проблем с запуском и работой ТНВД ЯМЗ 236, регулярно заменяйте топливные фильтры. Периодичность замены зависит от качества топлива, но не должна превышать 10-15 тысяч километров пробега или 250 моточасов работы.
В зимний период важно использовать дизельное топливо, соответствующее сезону, и при необходимости добавлять депрессорные добавки. Парафинизация топлива может привести к забиванию фильтров и образованию воздушных пробок, что нарушает поток.
Регулярно проверяйте затяжку хомутов на топливных шлангах и состояние резинок. Со временем резина может рассыхаться и трескаться, что приводит к попаданию воздуха в систему, особенно после длительных стоянок автомобиля.
⚠️ Внимание: Эксплуатация двигателя с неисправным или неправильно отрегулированным ТНВД строго запрещена. Это может привести к прогару поршней, залеганию колец и поломке двигателя.
Контроль состояния топливной аппаратуры
Постоянное наблюдение за работой двигателя помогает выявить проблемы с топливной системой на ранних этапах. Обратите внимание на цвет выхлопных газов: черный дым может свидетельствовать о переобогащении топливной смеси или запоздалом зажигании, а белый или сизый дым указывает на преждевременный впрыск или попадание масла в камеру сгорания.
Регулярная диагностика включает не только визуальный осмотр, но и прослушивание работы двигателя. Если вы слышите стук в топливном насосе высокого давления, это может быть признаком износа кулачкового вала или толкателей, что требует профессионального ремонта в специализированной мастерской.
Своевременное обслуживание и правильная прокачка системы питания обеспечивают длительный срок службы двигателя ЯМЗ 236. Соблюдение технологических норм и использование качественных расходных материалов являются залогом надежности вашего транспортного средства в любых условиях эксплуатации.
Методы проверки давления в системе подачи топлива
Проверка давления в системе подачи топлива является важным этапом в диагностике и регулировке ТНВД ЯМЗ 236. Существует несколько методов, которые позволяют оценить состояние системы и выявить возможные неисправности.
Первый метод — использование манометра. Для этого необходимо установить манометр на выходе из ТНВД. Сначала следует отключить подачу топлива к форсункам, чтобы избежать утечек. Затем, запустив двигатель, можно наблюдать за показаниями манометра. Нормальное давление в системе должно находиться в пределах 0,15-0,5 МПа. Если давление ниже нормы, это может указывать на засорение фильтра или неисправность насоса.
Второй метод включает в себя проверку давления с помощью специального диагностического оборудования, которое может подключаться к системе подачи топлива. Такие устройства позволяют не только измерять давление, но и записывать его изменения в процессе работы двигателя. Это дает возможность более точно оценить работу системы и выявить проблемы, которые могут не проявляться при статической проверке.
Третий метод — визуальная проверка состояния топливопроводов и соединений. Наличие утечек, трещин или повреждений может привести к снижению давления в системе. Важно тщательно осмотреть все соединения и шланги, а также проверить состояние фильтров. Если обнаружены повреждения, их необходимо заменить, чтобы избежать дальнейших проблем с подачей топлива.
Четвертый метод — проверка работы топливного насоса. Для этого можно временно отключить подачу топлива к ТНВД и проверить, насколько быстро насос восстанавливает давление после его сброса. Если насос не справляется с этой задачей, это может указывать на его износ или необходимость регулировки.
Наконец, стоит упомянуть о необходимости регулярного обслуживания системы подачи топлива. Периодическая замена фильтров, очистка топливопроводов и проверка состояния насоса помогут поддерживать оптимальное давление в системе и предотвратить серьезные поломки.
Каждый из перечисленных методов проверки давления в системе подачи топлива имеет свои особенности и может быть использован в зависимости от конкретной ситуации. Важно помнить, что правильная диагностика и своевременное обслуживание системы — залог надежной работы двигателя и его долговечности.
Анализ качества топлива и его влияние на работу ТНВД
Качество топлива играет ключевую роль в работе топливных насосов высокого давления (ТНВД), таких как ЯМЗ 236. Неправильный выбор или низкое качество топлива могут привести к различным проблемам, включая снижение мощности двигателя, увеличение расхода топлива и преждевременный износ компонентов системы впрыска.
Основные характеристики топлива, которые влияют на работу ТНВД, включают его вязкость, содержание серы, октановое число, а также наличие примесей. Вязкость топлива определяет его текучесть и способность к образованию стабильной эмульсии с маслом. Если вязкость слишком высокая, это может затруднить подачу топлива к насосам и форсункам, что приведет к снижению эффективности работы двигателя.
Содержание серы в топливе также имеет значительное значение. Высокое содержание серы может вызвать коррозию внутренних компонентов ТНВД, что в свою очередь приведет к утечкам и снижению давления в системе. Кроме того, сернистые соединения могут образовывать отложения, которые ухудшают работу форсунок и фильтров.
Октановое число топлива влияет на его способность к воспламенению. Низкое октановое число может привести к детонации, что негативно сказывается на работе двигателя и может вызвать повреждение поршней и цилиндров. Поэтому важно использовать топливо, соответствующее рекомендациям производителя.
Наличие примесей, таких как вода, грязь и другие механические частицы, также может существенно повлиять на работу ТНВД. Вода в топливе может вызвать коррозию и образование эмульсий, что приводит к снижению эффективности работы системы. Грязь и другие частицы могут забивать фильтры и форсунки, что также негативно сказывается на производительности двигателя.
Для обеспечения надежной работы ТНВД ЯМЗ 236 необходимо регулярно проводить анализ качества топлива. Это включает в себя проверку его физико-химических свойств, а также использование фильтров для удаления примесей. Рекомендуется также использовать добавки, которые могут улучшить характеристики топлива и защитить систему впрыска от негативного воздействия.
В заключение, качество топлива является одним из основных факторов, влияющих на работу ТНВД. Правильный выбор и регулярный контроль качества топлива помогут избежать многих проблем и продлить срок службы топливной системы, обеспечивая надежную и эффективную работу двигателя.
Советы по выбору и замене фильтров в системе питания
Правильный выбор и регулярная замена фильтров в системе питания ТНВД ЯМЗ 236 являются ключевыми факторами для обеспечения надежной работы двигателя и продления его срока службы. Фильтры выполняют важную функцию, очищая топливо от загрязнений и предотвращая их попадание в насос и форсунки. Рассмотрим основные аспекты, на которые стоит обратить внимание при выборе и замене фильтров.
Типы фильтров
Система питания ЯМЗ 236 включает в себя несколько типов фильтров:
- Фильтр грубой очистки: Устанавливается на входе в систему и предназначен для удаления крупных частиц, таких как ржавчина, грязь и другие механические загрязнения. Обычно это сетчатый фильтр, который можно промывать.
- Фильтр тонкой очистки: Устанавливается после фильтра грубой очистки и отвечает за более тщательную фильтрацию топлива. Он задерживает мелкие частицы и воду, что особенно важно для работы ТНВД.
Выбор фильтров
При выборе фильтров для системы питания следует учитывать несколько факторов:
- Совместимость: Убедитесь, что фильтры подходят для вашего конкретного двигателя ЯМЗ 236. Лучше всего использовать оригинальные запчасти или качественные аналоги от проверенных производителей.
- Качество материала: Фильтры должны быть изготовлены из высококачественных материалов, способных выдерживать воздействие топлива и обеспечивать надежную фильтрацию.
- Показатели фильтрации: Обратите внимание на характеристики фильтров, такие как степень фильтрации и пропускная способность. Чем выше эти показатели, тем лучше фильтр справляется со своей задачей.
Замена фильтров
Регулярная замена фильтров является залогом бесперебойной работы системы питания. Рекомендуется следовать следующим рекомендациям:
- Сроки замены: Фильтры следует заменять в соответствии с рекомендациями производителя, но в среднем это происходит каждые 10-15 тысяч километров пробега или раз в год, в зависимости от условий эксплуатации.
- Проверка состояния: Перед заменой фильтра рекомендуется проверять его состояние. Если фильтр сильно загрязнен или поврежден, его необходимо заменить немедленно.
- Правильная установка: При установке нового фильтра убедитесь, что он установлен в правильном направлении, и все соединения надежно затянуты, чтобы избежать утечек топлива.
Дополнительные советы
Для повышения эффективности работы системы питания и продления срока службы фильтров, следуйте этим рекомендациям:
- Используйте качественное топливо: Некачественное топливо может содержать большое количество загрязняющих веществ, что негативно сказывается на состоянии фильтров.
- Регулярно проверяйте систему питания: Проводите диагностику системы питания и проверяйте наличие утечек, чтобы предотвратить попадание загрязнений в ТНВД.
- Соблюдайте чистоту: При замене фильтров старайтесь избегать попадания грязи и пыли в систему, чтобы не ухудшить ее работу.
Следуя этим рекомендациям, вы сможете обеспечить надежную работу системы питания вашего двигателя ЯМЗ 236 и избежать серьезных поломок, связанных с загрязнением топлива.
