В данной статье мы подробно рассмотрим процесс замены прокладки теплообменника на двигателе Камаз Cummins 6ISBe, который является важной частью системы охлаждения и поддержания оптимальной температуры работы двигателя. Правильная диагностика и своевременная замена прокладки помогут избежать серьезных поломок и продлить срок службы вашего автомобиля. Мы предоставим информацию о признаках пробоя прокладки, артикулы необходимых запчастей, а также порядок сборки и типичные ошибки, которые могут возникнуть в процессе ремонта. Эта статья станет полезным руководством как для профессионалов, так и для автолюбителей, стремящихся самостоятельно выполнить ремонт.
Диагностика неисправностей уплотнений теплообменника
Определение проблемы начинается с визуального осмотра пространства под капотом при работающем двигателе.
Обратите внимание на область соединения теплообменника и блока цилиндров. Здесь часто скапливаются влажные загрязнения или наблюдаются следы утечки охлаждающей жидкости.
Если внешние утечки не обнаружены, но уровень жидкости продолжает снижаться, проверьте давление в системе охлаждения.
Наиболее эффективный способ — опрессовка системы. При повышении давления выше рабочего уровня (примерно 1.5-2 атмосферы) можно услышать характерное шипение или заметить пузырьки в расширительном бачке, что указывает на место утечки газов.
Признаки смешивания технических жидкостей
Если охлаждающая жидкость проникает в масляную систему, на внутренней стороне крышки маслозаливной горловины и на щупе появляется светло-коричневая эмульсия.
Обратная ситуация, когда масло попадает в антифриз, проявляется в виде маслянистой радужной пленки на поверхности жидкости в расширительном бачке.
Важно уметь различать эти признаки, так как повреждение прокладки теплообменника Cummins 6ISBe чаще всего приводит к попаданию антифриза в масло из-за разницы давлений в системах при определенных режимах работы.
Потеря мощности двигателя и его троение могут также указывать на попадание жидкости в цилиндры через неплотности в системе охлаждения, соединенной с головкой блока.
⚠️ Внимание: Эксплуатация двигателя с признаками смешивания масла и антифриза строго запрещена. Это может привести к быстрому выходу из строя турбокомпрессора и подшипников коленчатого вала.
Для точного выявления места утечки часто необходимо снимать навесное оборудование и сам теплообменник для дефектовки.
| Этап замены прокладки | Описание действий | Необходимые инструменты |
|---|---|---|
| 1. Подготовка | Отключить аккумулятор, слить охлаждающую жидкость | Набор ключей, емкость для жидкости |
| 2. Демонтаж | Снять теплообменник с двигателя | Гаечный ключ, отвертка |
| 3. Очистка | Удалить остатки старой прокладки | Скребок, очиститель |
| 4. Установка новой | Установить новую прокладку на место | Набор ключей, моментный ключ |
| 5. Сборка | Установить теплообменник обратно | Гаечный ключ |
| 6. Заполнение | Залить охлаждающую жидкость | Воронка |
| 7. Проверка | Проверить на наличие утечек | Визуальный осмотр |
Интересные факты
Вот несколько интересных фактов о замене прокладки теплообменника на двигателе Камаз Cummins 6ISBe:
Теплообменник как ключевой элемент: Теплообменник в двигателе Cummins 6ISBe играет важную роль в поддержании оптимальной температуры двигателя. Он отвечает за охлаждение масла и предотвращение перегрева, что критично для долговечности и производительности двигателя.
Частота замены: Замена прокладки теплообменника может потребоваться не только из-за износа, но и в результате неправильной эксплуатации или использования некачественных охлаждающих жидкостей. Регулярная проверка состояния прокладки может предотвратить серьезные проблемы, такие как утечка охлаждающей жидкости или масла.
Технология установки: При замене прокладки теплообменника важно соблюдать определенные моменты, такие как правильный момент затяжки болтов и использование герметиков. Неправильная установка может привести к утечкам и снижению эффективности работы системы охлаждения, что в свою очередь может вызвать перегрев двигателя и его повреждение.
Подготовка к демонтажу и выбор комплектующих
Перед началом работы необходимо обеспечить доступ к двигателю. Для этого снимите защитный кожух и, если требуется, демонтируйте патрубки, которые могут мешать отсоединению теплообменника.
Слить охлаждающую жидкость можно через кран на радиаторе или нижний патрубок системы охлаждения. После этого переходите к отсоединению магистралей.
Важно использовать только оригинальные уплотнители или их качественные аналоги, так как геометрия посадочных мест Cummins требует высокой точности прилегания.
Артикулы и совместимость деталей
При заказе запчастей важно учитывать модификацию двигателя, так как теплообменники могут отличаться диаметром патрубков и формой фланцев.

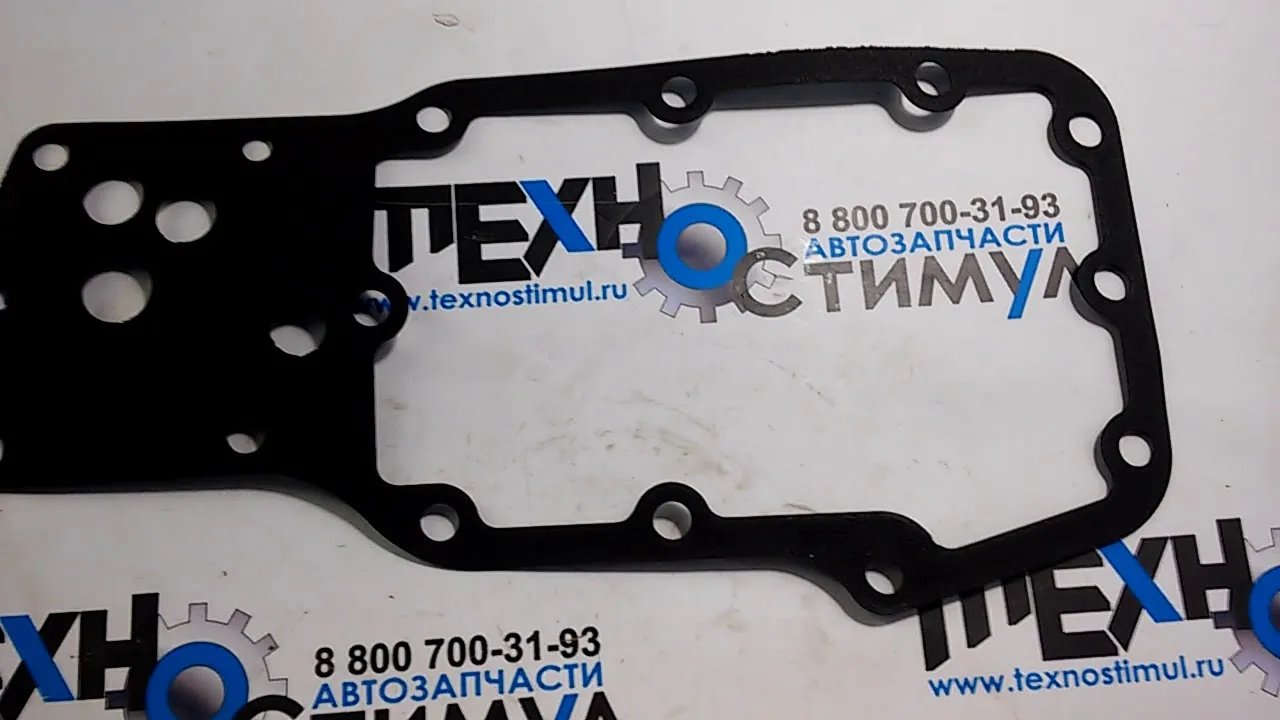

Оригинальная прокладка теплообменника для Cummins ISBe 6 имеет артикулы 3936178 или 4931384, но рекомендуется проверять номер по VIN-коду автомобиля.

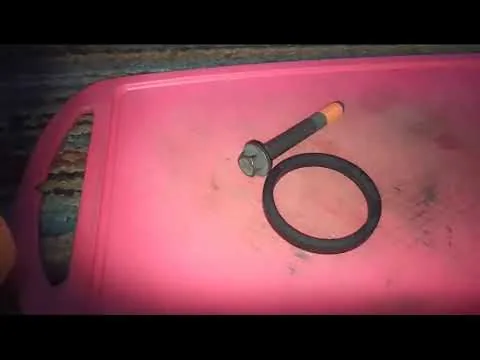

Кроме прокладки, часто нужно заменить уплотнительные кольца подводящих патрубков, так как при снятии они теряют эластичность и могут начать течь после сборки.
| Наименование детали | Ориентировочный артикул | Примечание |
|---|---|---|
| Прокладка теплообменника | 3936178 / 4931384 | Из паронита или многослойного металла |
| Уплотнительное кольцо патрубка | 3918764 | Следует заменять при каждом снятии |
| Болт крепления (комплект) | 3903871 | Часто имеют защитное покрытие |
Стыкуемые поверхности блока цилиндров и теплообменника должны быть чистыми и гладкими.
Наличие раковин, коррозии или остатков старой прокладки недопустимо и требует механической обработки или замены узла.
Если на алюминиевом корпусе теплообменника есть глубокие царапины, их можно отполировать, но при деформации плоскости узел необходимо заменить.
Технология замены прокладки теплообменника
Замена требует внимательности и строгого соблюдения всех этапов, чтобы избежать повторных утечек.
Первым шагом отключите аккумуляторы, чтобы предотвратить короткое замыкание при работе с электрическими элементами в моторном отсеке.
Затем слейте охлаждающую жидкость в чистую тару, если планируете использовать её повторно, или утилизируйте.
Порядок демонтажа и установки
Отсоедините все входные и выходные шланги, предварительно ослабив хомуты и переместив их вдоль патрубков.
С помощью головки с удлинителем открутите крепежные болты теплообменника и аккуратно снимите его с шпилек.
При демонтаже теплообменника может вытечь остаток жидкости, поэтому рекомендуется подложить впитывающую ткань.
Тщательно очистите поверхности на блоке цилиндров и теплообменнике от загрязнений, масла и остатков старого уплотнителя.
Запрещается использовать абразивные материалы (например, напильники или грубую наждачную бумагу) на алюминиевых поверхностях, чтобы не повредить геометрию.
Новую прокладку устанавливайте на очищенную и обезжиренную поверхность без герметиков, если производитель не указывает иное.
Установка теплообменника осуществляется в обратной последовательности. Болты крепления необходимо затягивать динамометрическим ключом с соблюдением установленного момента.
Моменты затяжки и сборка
Затяжка болтов, крепящих теплообменник, должна выполняться крест-накрест и в несколько этапов для равномерного прилегания.
Стандартный момент затяжки для болтов М8 составляет 20-25 Нм, а для М10 — 40-50 Нм. Рекомендуется сверяться с руководством пользователя для точных значений.
После установки всех деталей и подключения шлангов необходимо заполнить систему охлаждения качественным антифризом.
Также следует удалить воздушные пробки. Для этого двигатель прогревают с открытой крышкой расширительного бачка (или специальной воронки) до включения вентилятора.
| Тип болта | Момент затяжки (Нм) | Инструмент |
|---|---|---|
| Болт М8 (теплообменник) | 22 ± 3 | Динамометрический ключ |
| Болт М10 (фланец) | 45 ± 5 | Динамометрический ключ |
После завершения сборки и прогрева системы важно повторно проверить уровень жидкости и при необходимости долить до отметки MAX.
Типичные ошибки и методы их устранения
В процессе ремонта даже опытные специалисты могут допускать ошибки, которые приводят к повторным неисправностям. Наиболее часто проблемы возникают из-за недостаточной внимательности к деталям или использования низкокачественных материалов.
Представляем список распространенных ошибок, которых следует избегать при замене прокладки теплообменника Cummins 6ISBe.
- Применение герметика вместо прокладки — многие мастера устанавливают теплообменник на слой герметика, что приводит к неравномерному прилеганию и выдавливанию материала в систему. Прокладка должна быть сухой или с минимальным слоем фиксатора, если это допускается.
- Повторное использование старых уплотнителей — резиночки и паронитовые прокладки после сжатия и нагрева теряют свои свойства и не обеспечивают герметичность при повторной сборке.
- Нарушение порядка затяжки — затягивание болтов по кругу или без соблюдения необходимого момента может привести к перекосу теплообменника и локальному продавливанию прокладки.
- Игнорирование чистоты поверхностей — попадание песчинок или металлической стружки под прокладку создает канал для утечки, который невозможно устранить без повторной разборки.
⚠️ Важно: При сборке избегайте попадания грязи или посторонних предметов в каналы теплообменника и блока цилиндров, так как это может привести к закупорке системы охлаждения.
Если после замены проблема сохраняется, проверьте целостность теплообменника на наличие микротрещин, которые могут быть незаметны при внешнем осмотре.
Также обратите внимание на давление в системе охлаждения на предмет утечек газов из цилиндров, что может свидетельствовать о проблемах с головкой блока, а не только с теплообменником.
Качественная замена прокладки теплообменника на двигателе Cummins ISBe 6 восстанавливает нормальную работу системы охлаждения и предотвращает смешивание технических жидкостей.
Соблюдение технологии, использование оригинальных запчастей и внимательность к деталям помогут избежать проблем с утечками на длительный срок.
Регулярный визуальный контроль уровня жидкостей и состояния патрубков позволит своевременно выявить начинающиеся неисправности и избежать дорогостоящего ремонта.
Обслуживание и профилактика теплообменника
Обслуживание теплообменника является важной частью ухода за двигателем Камаз Cummins 6ISBe. Правильная эксплуатация и регулярная профилактика помогут избежать серьезных поломок и продлить срок службы двигателя. В этом разделе мы рассмотрим основные аспекты обслуживания теплообменника, включая его очистку, проверку на утечки и замену прокладок.
1. Очистка теплообменника
Регулярная очистка теплообменника необходима для предотвращения накопления отложений и загрязнений, которые могут ухудшить его эффективность. Рекомендуется проводить очистку каждые 5000-10000 км пробега или по мере необходимости. Для этого можно использовать специальные чистящие средства, которые помогут удалить накипь и другие отложения. Важно следовать инструкциям производителя и избегать использования абразивных материалов, которые могут повредить поверхность теплообменника.
2. Проверка на утечки
Утечки в системе охлаждения могут привести к перегреву двигателя и его повреждению. Поэтому важно регулярно проверять теплообменник на наличие утечек. Для этого можно использовать визуальный осмотр, а также специальные методы, такие как применение красителей или тестов на давление. Если обнаружены утечки, необходимо немедленно устранить проблему, заменив поврежденные прокладки или сам теплообменник.
3. Замена прокладок
Прокладки теплообменника со временем могут терять свои свойства, что приводит к утечкам и снижению эффективности работы системы. Рекомендуется заменять прокладки при каждом обслуживании теплообменника или при обнаружении утечек. Для замены прокладок необходимо:
- Отключить систему охлаждения и дать двигателю остыть.
- Слить охлаждающую жидкость из системы.
- Снять теплообменник, аккуратно открутив крепежные болты.
- Удалить старые прокладки и очистить поверхности от загрязнений.
- Установить новые прокладки, убедившись в их правильной ориентации и плотности прилегания.
- Установить теплообменник на место и затянуть крепежные болты с необходимым моментом.
- Заполнить систему охлаждающей жидкостью и проверить на наличие утечек.
Следуя этим рекомендациям, вы сможете поддерживать теплообменник в хорошем состоянии, что положительно скажется на работе всего двигателя Камаз Cummins 6ISBe. Регулярное обслуживание и профилактика помогут избежать дорогостоящих ремонтов и продлить срок службы вашего автомобиля.
Регулярные проверки и замена прокладок
Регулярные проверки и замена прокладок теплообменника являются важными аспектами обслуживания двигателей Камаз с установленными моторами Cummins 6ISBe. Прокладки играют ключевую роль в обеспечении герметичности соединений, предотвращая утечки охлаждающей жидкости и масла, что, в свою очередь, способствует эффективной работе двигателя и его долговечности.
Прокладки теплообменника могут со временем терять свои свойства из-за воздействия высоких температур, давления и химических веществ, содержащихся в охлаждающей жидкости. Поэтому регулярные проверки состояния прокладок должны стать неотъемлемой частью технического обслуживания. Рекомендуется проводить визуальный осмотр на наличие следов утечек, коррозии и механических повреждений. Если вы заметили какие-либо признаки износа, необходимо незамедлительно заменить прокладку.
Замена прокладки теплообменника включает в себя несколько этапов. Сначала необходимо подготовить рабочее место и собрать все необходимые инструменты и материалы. Вам понадобятся: новый комплект прокладок, ключи, отвертки, герметик, а также емкость для сбора жидкости. Перед началом работы обязательно отключите аккумулятор и слейте охлаждающую жидкость из системы, чтобы избежать загрязнения и повреждений.
После подготовки можно приступать к демонтажу теплообменника. Для этого необходимо отсоединить все трубопроводы, подключенные к теплообменнику, и открутить крепежные элементы. Будьте внимательны, чтобы не повредить другие компоненты двигателя. После снятия теплообменника следует очистить его поверхности от старой прокладки и герметика, используя специальные средства для удаления остатков. Это обеспечит надежное прилегание новой прокладки.
Установка новой прокладки требует внимательности. Убедитесь, что прокладка правильно установлена на место, без перекосов и смещений. После этого можно установить теплообменник обратно, затянув крепежные элементы с соблюдением рекомендованного момента затяжки, указанного в технической документации. Не забудьте подключить все трубопроводы и проверить их на герметичность.
После завершения установки прокладки и теплообменника, залейте новую охлаждающую жидкость и проверьте систему на наличие утечек. Запустите двигатель и дайте ему поработать на холостом ходу, следя за температурой и давлением. Если все в порядке, можно считать замену прокладки завершенной.
Регулярная замена прокладок теплообменника не только предотвращает утечки, но и способствует поддержанию оптимальной работы двигателя, снижая риск перегрева и других серьезных проблем. Поэтому не пренебрегайте этим важным этапом обслуживания вашего Камаза с двигателем Cummins 6ISBe.
Советы по выбору качественных прокладок
При замене прокладки теплообменника на двигателе Камаз Cummins 6ISBe важно уделить внимание выбору качественных прокладок, так как от этого зависит надежность и долговечность работы двигателя. Ниже приведены несколько рекомендаций, которые помогут вам сделать правильный выбор.
1. Изучите материалы прокладок. Прокладки могут быть изготовлены из различных материалов, таких как резина, фибра, металл или их комбинации. Для теплообменников рекомендуется использовать прокладки из высококачественного синтетического материала, который способен выдерживать высокие температуры и давление. Это обеспечит надежную герметизацию и предотвратит утечки.
2. Обратите внимание на производителя. Выбирайте прокладки от известных и проверенных производителей, которые зарекомендовали себя на рынке. Изучите отзывы и рекомендации других пользователей, чтобы убедиться в качестве продукции. Избегайте дешевых аналогов, так как они могут не соответствовать необходимым стандартам и быстро выйти из строя.
3. Проверьте соответствие размеров. Перед покупкой прокладки обязательно проверьте ее размеры и форму. Неправильный размер может привести к утечкам и повреждению теплообменника. Используйте оригинальные запчасти или прокладки, которые точно соответствуют спецификациям вашего двигателя.
4. Учитывайте условия эксплуатации. Если ваш Камаз работает в тяжелых условиях (высокие температуры, повышенная влажность, агрессивные среды), выбирайте прокладки, которые специально разработаны для таких условий. Это обеспечит их долговечность и надежность в эксплуатации.
5. Не забывайте о дополнительных компонентах. При замене прокладки теплообменника рекомендуется также заменить и другие сопутствующие детали, такие как болты, шайбы и уплотнители. Это поможет избежать проблем в будущем и обеспечит надежную установку новой прокладки.
Следуя этим рекомендациям, вы сможете выбрать качественные прокладки для теплообменника вашего Камаза Cummins 6ISBe, что в свою очередь обеспечит надежную и долговечную работу двигателя.
Материалы и производители
При замене прокладки теплообменника на двигателе Камаз Cummins 6ISBe важно учитывать качество материалов и репутацию производителей. Прокладка теплообменника играет ключевую роль в обеспечении герметичности системы охлаждения и предотвращении утечек охлаждающей жидкости, что, в свою очередь, влияет на эффективность работы двигателя и его долговечность.
На рынке представлено множество производителей прокладок, и выбор правильного варианта может существенно повлиять на результат. Основные материалы, из которых изготавливаются прокладки, включают:
- Картонные прокладки: Это наиболее распространенный и экономичный вариант. Однако они менее устойчивы к высоким температурам и давлению, что может привести к быстрому износу.
- Прокладки из композитных материалов: Эти прокладки обладают хорошими теплоизоляционными свойствами и устойчивы к воздействию химических веществ. Они обеспечивают надежную герметизацию и могут служить дольше, чем картонные аналоги.
- Металлические прокладки: Изготавливаются из стали или алюминия и обеспечивают максимальную прочность и долговечность. Они идеально подходят для высоконагруженных систем, но могут быть дороже.
При выборе прокладки важно обращать внимание на её толщину и форму, так как это может повлиять на установку и работу теплообменника. Рекомендуется использовать оригинальные запчасти или детали от проверенных производителей, таких как:
- Cummins: Оригинальные запчасти от производителя, которые гарантируют высокое качество и совместимость с двигателем.
- Elring: Немецкий производитель, известный своими высококачественными прокладками и комплектующими для двигателей.
- Victor Reinz: Производитель, специализирующийся на уплотнительных материалах, который предлагает широкий ассортимент прокладок для различных марок автомобилей.
При покупке прокладки рекомендуется проверять наличие сертификатов качества и отзывы других пользователей. Это поможет избежать подделок и некачественных товаров, которые могут привести к серьезным проблемам в работе двигателя.
Таким образом, выбор правильной прокладки теплообменника для Камаз Cummins 6ISBe требует внимательного подхода и учета всех факторов, включая материалы, производителя и отзывы пользователей. Это обеспечит надежную работу системы охлаждения и продлит срок службы двигателя.
Проверка работоспособности после замены
После завершения процесса замены прокладки теплообменника на двигателе Камаз Cummins 6ISBe крайне важно провести тщательную проверку работоспособности системы. Это позволит убедиться в правильности выполненных работ и отсутствии утечек, которые могут привести к серьезным повреждениям двигателя.
Первым шагом в проверке работоспособности является визуальный осмотр места установки теплообменника. Убедитесь, что прокладка установлена ровно и без перекосов. Проверьте, нет ли видимых повреждений или загрязнений на поверхности теплообменника и блока цилиндров, которые могут повлиять на герметичность соединения.
Затем необходимо заполнить систему охлаждения антифризом или другой охлаждающей жидкостью, если это требуется. Убедитесь, что уровень жидкости соответствует норме, и нет ли утечек в местах соединения. Для этого можно использовать специальный прибор для проверки давления в системе охлаждения. Если давление не падает, это свидетельствует о том, что соединение герметично.
После этого рекомендуется запустить двигатель и дать ему поработать на холостом ходу в течение 10-15 минут. Внимательно следите за показателями температуры двигателя и уровнем охлаждающей жидкости. Если температура начинает превышать норму, это может указывать на проблемы с теплообменником или системой охлаждения в целом.
Также важно проверить наличие утечек охлаждающей жидкости. Для этого можно использовать чистую бумажную салфетку или тряпку, чтобы протереть места соединения. Если на салфетке появляются следы жидкости, это сигнализирует о необходимости повторной проверки установки прокладки.
Не забудьте также проверить работу термостата и насосов системы охлаждения. Если термостат не открывается или насос не обеспечивает достаточный поток жидкости, это может привести к перегреву двигателя, даже если прокладка теплообменника была заменена правильно.
В заключение, после завершения всех проверок и убедившись в отсутствии утечек и правильной работе системы, можно считать замену прокладки теплообменника завершенной. Однако рекомендуется периодически проверять уровень охлаждающей жидкости и состояние системы в течение первых нескольких дней после замены, чтобы исключить возможность скрытых проблем.
Тестирование системы на утечки
После замены прокладки теплообменника на двигателе Камаз Cummins 6ISBe крайне важно провести тестирование системы на утечки. Это необходимо для обеспечения надежной работы двигателя и предотвращения возможных повреждений, вызванных утечками охлаждающей жидкости или масла.
Для начала, необходимо визуально осмотреть область установки теплообменника. Проверьте, нет ли видимых следов утечек, таких как потеки жидкости или коррозия. Обратите внимание на соединения и крепежные элементы, так как именно в этих местах чаще всего возникают проблемы.
Далее, рекомендуется провести тестирование под давлением. Для этого потребуется специальное оборудование — манометр и насос для создания давления в системе охлаждения. Подключите манометр к системе и постепенно увеличивайте давление до рекомендованного значения, указанного в технической документации. Обычно это значение составляет от 1,5 до 2,0 бар.
После достижения необходимого давления, оставьте систему под давлением на 15-20 минут. В это время внимательно следите за показаниями манометра. Если давление остается стабильным, это свидетельствует о том, что система герметична. Если же давление начинает падать, это указывает на наличие утечек.
В случае обнаружения утечек, необходимо определить их источник. Для этого можно использовать специальные жидкости для выявления утечек, которые при контакте с воздухом образуют пузырьки. Нанесите такую жидкость на все соединения и места, где может происходить утечка. Если образуются пузырьки, это указывает на проблему, которую необходимо устранить.
После устранения всех выявленных утечек, повторите тестирование системы на утечки, чтобы убедиться в ее надежности. Только после успешного завершения всех тестов можно считать замену прокладки теплообменника завершенной и двигаться дальше к следующему этапу обслуживания.
Важно помнить, что регулярное тестирование системы на утечки должно стать частью планового технического обслуживания вашего автомобиля. Это поможет избежать серьезных поломок и продлить срок службы двигателя.
