В данной статье мы рассмотрим важный аспект технического обслуживания полуприцепов — диагностику перепускания энергоаккумулятора. Правильная работа тормозной системы является залогом безопасности на дороге, и выявление утечек воздуха в тормозных камерах играет ключевую роль в этом процессе. Мы предложим методы проверки обратного клапана, а также рекомендации по диагностике и ремонту, что поможет владельцам и механикам своевременно обнаруживать и устранять проблемы, обеспечивая надежность и эффективность работы полуприцепа.
Принцип работы и признаки неисправности обратного клапана
Для успешного решения проблемы необходимо четко понимать, как работает узел в нормальном режиме и что происходит при его неисправности. Энергоаккумулятор, или пружинная энергокамера, предназначен для обеспечения стояночного и аварийного торможения. В этом процессе усилие создается мощной пружиной, а растормаживание происходит за счет давления воздуха. Обратный клапан, встроенный в корпус или установленный отдельно в системе подачи воздуха, предотвращает обратный выход воздуха из камеры при падении давления в системе.
Если клапан не выполняет свою функцию, при растормаживании часть воздуха из ресиверов тягача уходит не только на преодоление усилия пружины, но и может перетекать через неисправный узел в соседние контуры или сбрасываться через кран управления, создавая эффект «перепускания». Это проявляется в резком падении стрелки манометра в момент открытия крана растормаживания, после чего давление восстанавливается медленно, если компрессор успевает компенсировать утечку.
На практике первыми признаками неисправности становятся звуковые эффекты: характерный свист или шипение воздуха в области тормозных камер прицепа сразу после начала движения, когда система только что была расторможена. Также стоит обратить внимание на частоту включения пневматического регулятора: если на стоянке с работающим двигателем компрессор включается каждые 2-3 минуты без активного использования тормоза, это явный признак утечки, и энергоаккумулятор — один из основных элементов, который следует проверить.
Важно различать перепускание самого энергоаккумулятора и утечки в магистрали. В первом случае воздух теряется именно во время циклов торможения и растормаживания, во втором — утечки происходят постоянно, независимо от положения органов управления. Для точной локализации проблемы часто используют мыльный раствор, однако внутреннее перепускание клапана таким способом выявить сложнее, так как воздух может уходить внутрь системы, а не наружу.
⚠️ Внимание: Эксплуатация транспортного средства с неисправной тормозной системой запрещена правилами дорожного движения и техническими регламентами. При обнаружении признаков перепускания дальнейшее движение возможно только до места стоянки или ремонта с соблюдением предельной осторожности.
Современные системы EBS (электронная тормозная система) могут сигнализировать о подобных проблемах через коды ошибок, указывая на медленное наполнение контуров или несоответствие давления. Однако не стоит полностью полагаться на электронику, так как механическая утечка может быть слишком незначительной для фиксации датчиками, но достаточно серьезной для возникновения проблем в будущем.
Методы визуальной и слуховой диагностики на слухе
Первоначальная диагностика начинается с простых действий, не требующих сложного оборудования, но позволяющих с высокой вероятностью определить проблемный узел. Основным инструментом в этом процессе служит слух оператора и внимательное наблюдение за показаниями манометров, расположенных в кабине и на полуприцепе, если они выведены на приборную панель.
Предположим, что автомобиль находится на учете с работающим двигателем, давление в системе достигло нормального уровня, и компрессор переключился на режим холостого хода. В этот момент важно прислушаться к области, где находятся тормозные камеры. Если слышен непрерывный или прерывистый свист, это может указывать на утечку воздуха, связанную с повреждением мембраны или уплотнений, но не обязательно свидетельствует о неисправности перепускного клапана.
Для проверки перепускания (внутреннего перетекания) используется метод циклического торможения. Оператор фиксирует показания манометров, затем нажимает на тормоза и плавно отпускает педаль. Если в момент отпускания стрелка манометра резко опускается вниз, а затем медленно поднимается, это классический признак перепускания обратного клапана энергоаккумулятора. Воздух, который должен оставаться в ресиверах, уходит на заполнение пружинных камер или стравливается через неплотности.
Еще один эффективный метод — проверка на слух при отсоединении магистралей. Если после полной остановки двигателя и стравливания воздуха из системы, при повторной подаче давления слышен резкий хлопок или продолжительный шум в области конкретной камеры, это указывает на то, что воздух циркулирует там, где он должен быть заперт. Часто источником звука оказывается сам обратный клапан, который «травит» воздух в атмосферу через дренажное отверстие или в магистраль.
Важно помнить, что на старых полуприцепах с изношенной пневматикой шум может быть многообразным, и выделить конкретный энергоаккумулятор бывает непросто. В таких случаях рекомендуется использовать технический стетоскоп или длинную отвертку, прикладывая ухо к рукоятке, чтобы точнее определить источник вибрации и звука внутри металлического корпуса камеры.
| Параметр диагностики | Описание | Рекомендуемое действие |
|---|---|---|
| Давление в системе | Измерение давления в энергоаккумуляторе | Проверить на утечки, при необходимости заменить |
| Время срабатывания | Время, необходимое для перепускания | Если превышает норму, проверить клапаны и уплотнения |
| Состояние мембраны | Визуальный осмотр мембраны на наличие повреждений | Заменить мембрану при обнаружении трещин или износа |
Интересные факты
Вот несколько интересных фактов о диагностике перепускания энергоаккумулятора на полуприцепе:
Принцип работы энергоаккумулятора: Энергоаккумуляторы используются в тормозных системах полуприцепов для повышения эффективности торможения. Они накапливают энергию при торможении и высвобождают её при необходимости, что позволяет значительно сократить тормозной путь и улучшить безопасность.
Методы диагностики: Для диагностики состояния энергоаккумулятора применяются различные методы, включая визуальный осмотр, проверку давления в системе, а также использование специализированного оборудования для оценки его работоспособности. Это позволяет выявить потенциальные проблемы, такие как утечки или износ, до того, как они приведут к серьезным неисправностям.
Влияние на экономию топлива: Правильная работа энергоаккумулятора не только повышает безопасность, но и способствует экономии топлива. Эффективная тормозная система снижает нагрузку на двигатель, что позволяет уменьшить расход топлива и снизить выбросы вредных веществ в атмосферу. Регулярная диагностика и обслуживание энергоаккумулятора могут существенно повлиять на общую экономическую эффективность эксплуатации полуприцепа.
Технология проверки с использованием мыльного раствора
Визуальный метод с использованием мыльного раствора остается «золотым стандартом» для обнаружения утечек сжатого воздуха, так как позволяет увидеть невидимый газ. Для этой процедуры необходимо подготовить концентрированный мыльный раствор, который наносится на подозрительные участки при наличии давления в системе.
Проверка энергоаккумулятора на перепускание с помощью раствора имеет свои особенности. Важно оценить не только внешнюю герметичность, но и работу внутренних клапанов. Сначала раствор следует наносить на места соединений подводящих трубок, штуцеров и корпуса обратного клапана. Появление пузырьков указывает на внешнюю утечку, которую нужно устранить, заменив уплотнения или подтянув соединения.
Для проверки перепускания необходимо создать условия, при которых клапан должен оставаться закрытым. Для этого автомобиль растормаживается, создается полное давление, и двигатель выключается. Затем несколько раз нажимают и отпускают тормоз, чтобы убедиться в работоспособности системы. После этого, пока воздух еще не успел выйти, раствор наносится на выходное отверстие обратного клапана (если конструкция предполагает выход в атмосферу для дренажа) или на место соединения клапана с корпусом энергоаккумулятора.
Если пузырьки появляются на торце обратного клапана, когда он должен быть закрыт (при наличии давления в камере), это свидетельствует о том, что клапан не удерживает и пропускает воздух обратно в магистраль или наружу. В некоторых конструкциях обратный клапан не имеет прямого выхода в атмосферу, и в таком случае проверяется стык между клапаном и корпусом камеры. Появление пузырьков в этом месте указывает на повреждение уплотнительного кольца или коррозию посадочного места.
В таких ситуациях раствор оставляют на деталях на более длительное время, иногда добавляя глицерин для увеличения вязкости и устойчивости к высыханию. Также стоит обратить внимание на шток энергоаккумулятора: если при растормаживании из-под пыльника штока появляются пузырьки, это говорит о повреждении манжеты, что также является утечкой, хотя и не всегда связано с перепусканием клапана.
Инструментальная диагностика и проверка давлением
Для более точной диагностики, особенно когда визуальные методы не дают четкого ответа, используется инструментальный контроль с манометрами и заглушками. Этот подход позволяет количественно оценить потери давления и выявить масштаб проблемы. Главная задача — изолировать проверяемый контур и зафиксировать падение давления за определенный промежуток времени.
Процесс начинается с создания рабочего давления в системе. Затем с помощью заглушек перекрывают подачу воздуха к проверяемому энергоаккумулятору или отделяют его от общей магистрали. Если после закрытия крана или установки заглушки падение давления в основной магистрали останавливается, это указывает на наличие утечки в отсеченном участке. Для проверки работы обратного клапана часто используется метод сравнения времени наполнения.
Если возможно подключить манометр к входу энергоаккумулятора (до обратного клапана) и к его выходу (после клапана, внутри камеры), можно наблюдать разницу в показаниях. При исправном клапане после отключения подачи воздуха давление на входе может упасть, но давление в камере должно оставаться стабильным. Если давление в камере падает одновременно с магистралью, это свидетельствует о неисправности клапана.
| Параметр проверки | Нормативное значение / Состояние | Признак неисправности |
|---|---|---|
| Время падения давления | Не более 0.2 бар за 3 минуты (после отсечки) | Быстрое падение стрелки манометра |
| Звук при растормаживании | Кратковременный хлопок, тишина | Продолжительный свист или шипение |
| Поведение клапана | Герметичное запирание потока | Обратный ток воздуха, пузырение |
Владельцам тягачей с бортовой диагностической системой полезно подключиться к разъему ISO 7638 (7-pin) с помощью адаптера и ноутбука. Специальное программное обеспечение, такое как WABCO DIAG или Knorr-Bremse, позволяет в реальном времени отслеживать давление в контурах. Резкие колебания графиков давления при манипуляциях с тормозом подтвердят наличие механической проблемы с клапанами.
В условиях отсутствия специализированного инструмента можно воспользоваться методом последовательного исключения. Отключая поочередно подачу воздуха к энергоаккумуляторам различных осей (если конструкция это позволяет), можно определить, на какой оси происходит основной перепуск. Ось, при отключении которой компрессор перестает часто включаться, и будет проблемной.

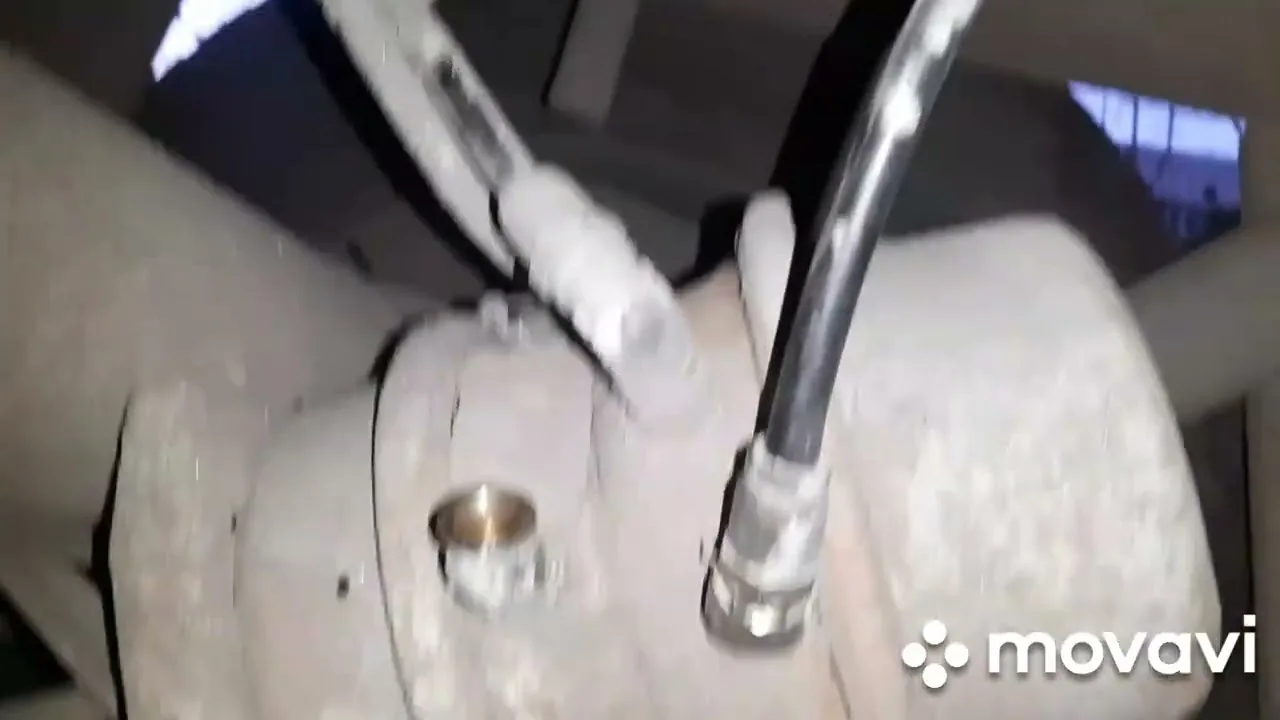

Демонтаж и дефектовка обратного клапана
Если диагностика подтвердила неисправность, следующим шагом будет демонтаж узла для ремонта или замены. Обратный клапан может быть интегрирован в корпус энергоаккумулятора или представлен как отдельный элемент, установленный в магистрали перед камерой. В большинстве современных полуприцепов используется второй вариант, что значительно упрощает обслуживание.
Перед началом работ необходимо полностью сбросить воздух из пневмосистемы и убедиться с помощью манометров, что давление равно нулю. Это крайне важно для безопасности, так как пружина энергоаккумулятора находится в сжатом состоянии и может представлять опасность при разборке камеры. При откручивании клапана под давлением возможен резкий хлопок и разлет деталей.
- Отсоедините пневматическую трубку от обратного клапана, предварительно отметив её положение, чтобы избежать путаницы при сборке.
- С помощью подходящего ключа (чаще всего это рожковый ключ на 22, 24 или 27 мм) выкрутите клапан из корпуса энергоаккумулятора или из тройника магистрали.
- Проверьте резьбовую часть клапана и посадочное место на наличие коррозии, задиров и грязи, которые могли стать причиной заклинивания.
- Продуйте клапан сжатым воздухом в обратном направлении (со стороны выхода), чтобы проверить его герметичность. Если воздух проходит без препятствий — клапан неисправен.
Внутри обратного клапана находятся пружина и запорный элемент из резины или пластика. Часто причиной перепускания становится потеря эластичности резины, её растрескивание или поломка пружины, которая не обеспечивает достаточное давление на запорный элемент. Также возможно попадание твердых частиц (окалины, песка) под седло клапана, что мешает его полному закрытию.
Если клапан разборный, его можно попробовать очистить и заменить уплотнители. Однако, учитывая важность этого узла для безопасности, более целесообразным решением будет замена обратного клапана в сборе. Ремкомплекты существуют, но их установка требует высокой квалификации и чистоты, иначе проблема перепускания может возникнуть снова в короткие сроки.
При установке нового клапана рекомендуется смазать резьбу и уплотнительные поверхности специальной смазкой для пневмосистем, не содержащей нефтепродуктов, которые могут повредить резиновые элементы. После сборки обязательно проведите повторную проверку на герметичность с помощью мыльного раствора.
Типичные ошибки при диагностике и ремонте
В процессе диагностики неисправностей даже опытные механики могут ошибаться, что приводит к неверным выводам и повторным поломкам. Осознание распространенных ошибок помогает сэкономить время и ресурсы.
- Игнорирование состояния воздушных трубопроводов — водители часто обвиняют энергоаккумулятор в неисправности, в то время как проблема может заключаться в поврежденной или порванной трубке рядом с ним. Перед разборкой камеры обязательно проверьте целостность всех шлангов и трубок, так как утечка в металле или резине может вызывать аналогичные симптомы потери давления.
- Неправильная интерпретация работы EBS — в системах с электронным управлением при включении зажигания или после стоянки система выполняет самотестирование, в ходе которого могут возникать характерные звуки стравливания воздуха. Если принять эти нормальные звуки за перепускание, можно заменить исправные компоненты. Всегда сверяйтесь с манометрами: если давление не падает критически, звуки могут быть частью нормальной работы.
- Применение неподходящих смазочных материалов — при ремонте или замене клапанов недопустимо использовать обычное моторное масло или солидол. Эти вещества могут разрушать резину уплотнителей и привести к опасной ситуации в пневмосистеме из-за воспламенения масляных паров при сжатии воздуха. Используйте только специализированные смазки на силиконовой или тефлоновой основе.
- Отсутствие проверки после установки — после установки нового клапана многие сразу отправляют автомобиль в рейс, что является ошибкой. Обязательно проведите цикл «накачка-торможение-растормаживание» и повторно проверьте узел на наличие утечек с помощью слуха и мыльного раствора, чтобы убедиться в правильности монтажа и отсутствии перекосов.
⚠️ Важно: При замене обратного клапана не используйте уплотнительную ленту (ФУМ) или паклю. Для герметизации резьбовых соединений в пневмосистемах применяются только жидкие герметики, разрешенные для контакта с резиной, или специальные нити.
Еще одной распространенной ошибкой является попытка «оживить» старый клапан постукиванием или продувкой без разборки. Если клапан начал пропускать из-за механического износа седла, никакая продувка не восстановит его герметичность, а лишь отсрочит неизбежную замену, создавая риски на дороге.
Своевременное выявление и устранение перепускания энергоаккумулятора — это не только вопрос экономии, но и безопасности. Регулярный осмотр пневмосистемы, внимание к звукам и поведению манометров помогут поддерживать полуприцеп в исправном состоянии.
Обеспечение надежности тормозной системы
Поддержание работоспособности энергоаккумуляторов и обратных клапанов — важный аспект технического обслуживания полуприцепов. Регулярные проверки помогают избежать неожиданных остановок на дороге и штрафов от контролирующих органов.
Проникновение влаги и масла в систему приводит к коррозии металлических компонентов и разбуханию резинок, что часто вызывает заклинивание и утечки в обратных клапанах. Использование качественных расходных материалов при ремонте и строгое соблюдение регламента технического обслуживания способствуют увеличению срока службы элементов тормозной системы.
В заключение, умение быстро и точно диагностировать проблемы с перепусканием энергоаккумулятора должно стать неотъемлемой частью навыков водителя и механика. Это обеспечивает бесперебойную работу транспортного средства и гарантирует безопасность на дороге, позволяя уверенно управлять многотонным автопоездом в любых условиях.
Анализ причин перепускания энергоаккумулятора
Перепускание энергоаккумулятора на полуприцепе — это серьезная проблема, которая может привести к снижению эффективности тормозной системы и, как следствие, к аварийным ситуациям на дороге. Для правильной диагностики и устранения данной неисправности необходимо проанализировать основные причины, которые могут способствовать перепусканию.
Одной из наиболее распространенных причин перепускания является износ уплотнительных элементов энергоаккумулятора. Со временем резинотехнические изделия теряют свои свойства, что может привести к образованию утечек воздуха. Это, в свою очередь, вызывает недостаточное давление в системе, что и приводит к перепусканию. Регулярная проверка состояния уплотнителей и их замена при необходимости — важный этап в профилактике данной проблемы.
Другой причиной может быть загрязнение или повреждение клапанов энергоаккумулятора. Если клапаны не закрываются полностью из-за накопления грязи или коррозии, это может привести к утечкам и перепусканию. Рекомендуется периодически проводить чистку и проверку клапанов, а также следить за состоянием всей тормозной системы.
Неправильная установка или регулировка энергоаккумулятора также может стать причиной перепускания. Если устройство установлено под неправильным углом или неправильно отрегулировано, это может привести к неправильной работе системы. Поэтому важно следовать рекомендациям производителя при установке и регулировке энергоаккумулятора.
Кроме того, стоит обратить внимание на качество используемого воздуха в системе. Загрязненный или влажный воздух может негативно сказаться на работе энергоаккумулятора, что также может привести к перепусканию. Использование фильтров для очистки воздуха и регулярная проверка системы на наличие влаги помогут избежать данной проблемы.
Наконец, стоит учитывать и возможные механические повреждения самого энергоаккумулятора. Удары, вибрации и другие внешние факторы могут привести к трещинам и другим повреждениям, что также может стать причиной перепускания. Регулярные визуальные осмотры и диагностика помогут выявить такие повреждения на ранних стадиях.
В заключение, диагностика перепускания энергоаккумулятора требует комплексного подхода, включающего анализ состояния уплотнительных элементов, клапанов, установки, качества воздуха и механических повреждений. Регулярное техническое обслуживание и внимательное отношение к состоянию тормозной системы помогут предотвратить возникновение данной проблемы и обеспечить безопасность на дороге.
Рекомендации по профилактическому обслуживанию
Профилактическое обслуживание энергоаккумуляторов на полуприцепах является важной частью общего технического обслуживания транспортных средств. Правильное и регулярное обслуживание позволяет предотвратить серьезные неисправности, которые могут привести к авариям или значительным затратам на ремонт. Ниже приведены основные рекомендации по профилактическому обслуживанию энергоаккумуляторов.
1. Регулярная проверка состояния энергоаккумулятора
Необходимо периодически проверять состояние энергоаккумулятора, включая его корпус, соединения и крепления. Обратите внимание на наличие трещин, коррозии или других повреждений, которые могут негативно сказаться на его работе. В случае обнаружения дефектов следует немедленно произвести замену или ремонт.
2. Проверка уровня жидкости
Для энергоаккумуляторов, работающих на основе жидкости, важно контролировать уровень рабочей жидкости. Низкий уровень может привести к недостаточной эффективности работы устройства. Рекомендуется проверять уровень жидкости не реже одного раза в месяц и при необходимости доливать до рекомендованного уровня.
3. Очистка и смазка
Регулярная очистка соединений и механизмов энергоаккумулятора поможет избежать накопления грязи и коррозии, что может привести к ухудшению работы устройства. Используйте специальные чистящие средства и следуйте инструкциям производителя. Также важно смазывать подвижные части, чтобы обеспечить их бесперебойную работу.
4. Проверка герметичности
Герметичность соединений и корпуса энергоаккумулятора является критически важной для его нормальной работы. Проверьте наличие утечек жидкости или воздуха, так как это может привести к снижению эффективности работы устройства. В случае обнаружения утечек необходимо заменить уплотнители или другие поврежденные элементы.
5. Тестирование системы управления
Энергоаккумуляторы часто работают в связке с системой управления тормозами. Регулярно проверяйте работу системы управления, включая датчики и исполнительные механизмы. Это поможет выявить возможные неисправности на ранней стадии и предотвратить серьезные проблемы в будущем.
6. Обучение персонала
Важно, чтобы все сотрудники, работающие с полуприцепами и их энергоаккумуляторами, проходили обучение по правилам эксплуатации и обслуживания. Это поможет снизить риск ошибок и повысить общую безопасность на предприятии.
7. Ведение документации
Рекомендуется вести подробную документацию по всем проведенным работам по обслуживанию и ремонту энергоаккумуляторов. Это поможет отслеживать историю обслуживания и выявлять закономерности, которые могут указывать на необходимость более тщательного контроля или замены оборудования.
Следуя данным рекомендациям, можно значительно продлить срок службы энергоаккумуляторов на полуприцепах и обеспечить их надежную работу в любых условиях эксплуатации.
Сравнение различных моделей энергоаккумуляторов
Энергоаккумуляторы являются важным элементом тормозной системы полуприцепов, обеспечивая эффективное замедление и остановку транспортного средства. Существует множество моделей энергоаккумуляторов, каждая из которых имеет свои особенности, преимущества и недостатки. В этом разделе мы рассмотрим основные типы энергоаккумуляторов, их конструктивные особенности и области применения.
Первым типом являются пневматические энергоаккумуляторы, которые используют сжатый воздух для создания необходимого давления в тормозной системе. Эти устройства обеспечивают быструю реакцию и высокую эффективность торможения, что делает их популярными в грузовых автомобилях и полуприцепах. Пневматические энергоаккумуляторы могут быть как одно-, так и многокамерными, что влияет на их производительность и надежность. Модели с несколькими камерами обеспечивают более равномерное распределение нагрузки и могут работать в условиях повышенной влажности и загрязненности.
Другим распространенным типом являются гидравлические энергоаккумуляторы, которые используют жидкость для передачи силы. Эти устройства обычно применяются в легковых автомобилях и легких грузовиках. Гидравлические энергоаккумуляторы обеспечивают плавное торможение и могут быть более компактными по сравнению с пневматическими аналогами. Однако они требуют более тщательного обслуживания, так как утечки жидкости могут привести к снижению эффективности тормозной системы.
Также стоит упомянуть механические энергоаккумуляторы, которые работают на основе пружинного механизма. Эти устройства менее распространены, но могут быть полезны в специфических условиях, где требуется высокая надежность и простота конструкции. Механические энергоаккумуляторы не зависят от источников энергии, таких как воздух или жидкость, что делает их менее подверженными поломкам. Однако они могут иметь ограничения по мощности и скорости реакции.
При выборе энергоаккумулятора для полуприцепа необходимо учитывать такие факторы, как нагрузка на ось, условия эксплуатации и требования к тормозной системе. Например, для тяжелых грузовиков и полуприцепов, работающих в сложных условиях, предпочтительнее использовать пневматические модели, которые обеспечивают высокую эффективность и надежность. В то же время, для легких транспортных средств могут подойти гидравлические или механические энергоаккумуляторы, которые обеспечивают достаточную производительность при меньших затратах на обслуживание.
В заключение, выбор подходящей модели энергоаккумулятора зависит от множества факторов, включая специфику эксплуатации, требования к безопасности и экономические соображения. Правильный выбор и регулярное обслуживание энергоаккумулятора помогут обеспечить надежную работу тормозной системы полуприцепа и повысить безопасность на дороге.
