Топливная рампа КАМАЗ 65115 играет ключевую роль в обеспечении стабильной работы двигателя, отвечая за распределение топлива к форсункам. В данной статье мы подробно рассмотрим устройство топливной рампы, методы регулировки давления, а также основные признаки неисправностей, которые могут возникнуть в процессе эксплуатации. Вы также найдете таблицу моментов затяжки и рекомендации по устранению завоздушивания, что поможет вам поддерживать ваш автомобиль в оптимальном состоянии и избежать серьезных поломок.
Конструктивные особенности топливной магистрали высокого давления

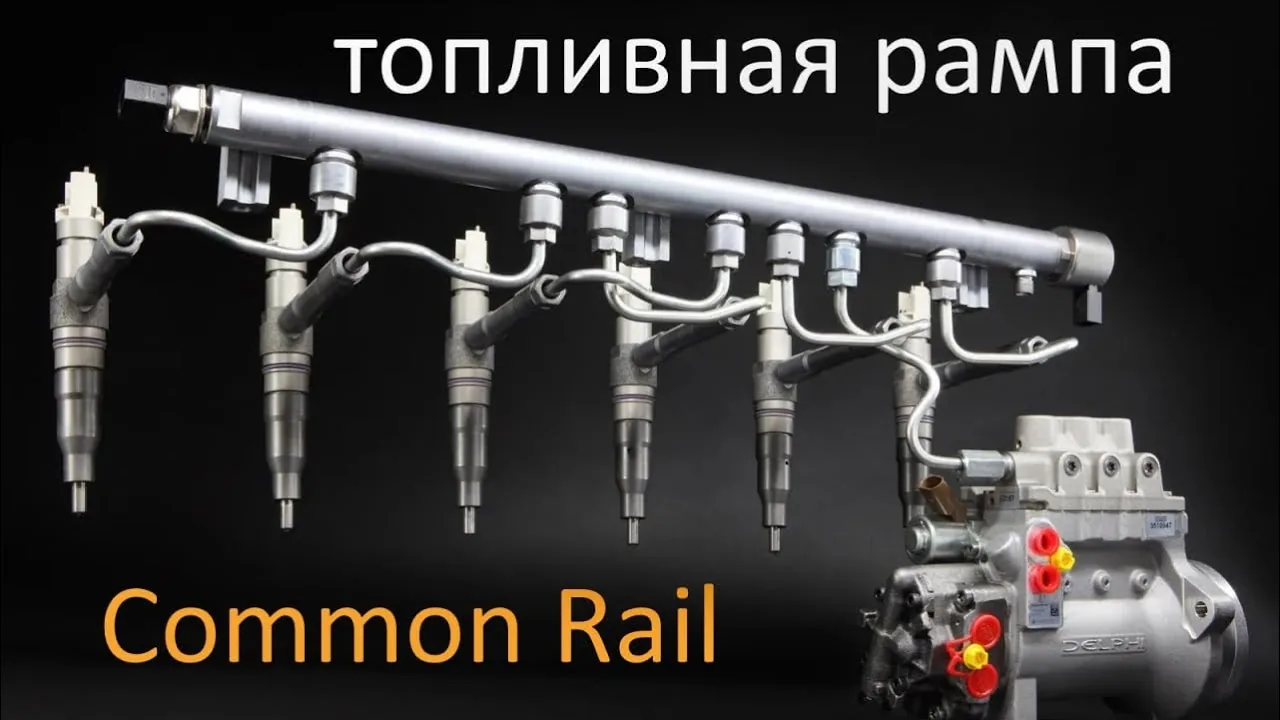

Топливная рампа на двигателе КАМАЗ 65115 с системой Common Rail представляет собой коллектор, который аккумулирует топливо и выполнен из прочной стали. Основная задача этого элемента — поддерживать стабильное давление топлива перед подачей в форсунки, независимо от оборотов коленчатого вала и нагрузки на двигатель.
Внутри рампы топливо находится под давлением, достигающим 1600 бар и выше при максимальной нагрузке. Такие высокие показатели требуют абсолютной герметичности всех соединений и материалов узла. Конструкция рампы также включает несколько датчиков, которые обеспечивают связь с электронным блоком управления.
Расположение датчиков и клапанов
На корпусе рампы расположены ключевые компоненты системы управления двигателем, от состояния которых зависит надежная работа мотора. В первую очередь, это датчик давления топлива, который постоянно отслеживает уровень и передает информацию в электронный блок управления (ЭБУ).
Кроме того, на рампе установлен клапан ограничения давления (перепускной клапан). Его задача — сброс избыточного топлива обратно в бак или на вход топливного насоса, если давление превышает допустимые значения. Это предотвращает разрыв топливных магистралей. На некоторых версиях двигателей КАМАЗ 65115 может быть установлен датчик температуры топлива, интегрированный непосредственно в рампу.
⚠️ Важно: Снимать трубки высокого давления и датчики с работающего или только что остановленного двигателя категорически запрещено. Остаточное давление в системе может достигать сотен атмосфер и представлять опасность для здоровья или вызвать пожар.
Крепление рампы к двигателю осуществляется с помощью специальных демпферных втулок, которые уменьшают вибрации от работающего мотора. Повреждение этих втулок или ослабление крепежных болтов может привести к механическим повреждениям трубок высокого давления из-за резонансных колебаний.
| Параметр | Описание | Рекомендуемое значение |
|---|---|---|
| Давление в рампе | Давление топлива в топливной рампе | 3,5 - 4,5 бар |
| Проверка давления | Использование манометра для проверки давления | Проверка при работающем двигателе |
| Настройка давления | Регулировка давления с помощью регулятора | В соответствии с техническими характеристиками |
Интересные факты
Вот несколько интересных фактов о топливной рампе КАМАЗ 65115, связанных с диагностикой и настройкой давления:
Принцип работы: Топливная рампа на КАМАЗ 65115 отвечает за распределение топлива к инжекторам. Она обеспечивает необходимое давление, что критически важно для оптимального сгорания топлива и, как следствие, для повышения эффективности работы двигателя. Неправильное давление может привести к увеличению расхода топлива и повышению выбросов.
Диагностика давления: Для диагностики давления в топливной рампе используются специальные манометры и диагностические приборы. Важно регулярно проверять давление, так как его отклонение от нормы может указывать на проблемы с насосом, фильтром или самими инжекторами. Это позволяет своевременно выявлять неисправности и предотвращать серьезные поломки.
Настройка давления: Настройка давления в топливной рампе может быть выполнена с помощью специальных регулировочных винтов или заменой пружин в регуляторах давления. Правильная настройка позволяет добиться оптимальной работы двигателя, улучшить его динамические характеристики и снизить уровень выбросов вредных веществ в атмосферу.
Симптомы неисправностей и методы первичной диагностики
Неисправность рампы или её компонентов можно определить по нескольким характерным признакам, проявляющимся в работе автомобиля. Если двигатель КАМАЗ 65115 начинает работать нестабильно, глохнет на холостом ходу или не запускается, в первую очередь следует проверить систему подачи топлива.
Одним из заметных признаков является образование топливной лужицы под рампой или появление запаха дизельного топлива в моторном отсеке. Это указывает на нарушение герметичности уплотнительных колец форсунок или наличие трещины в корпусе рампы, что требует срочного вмешательства.
Анализ ошибок и показаний сканера
Современная диагностика автомобилей невозможна без специализированного оборудования, подключаемого к диагностическому разъему. Электронный блок управления фиксирует отклонения в работе системы и сохраняет коды ошибок, что позволяет точно определить источник проблемы.
Наиболее распространенные коды ошибок, связанные с рампой КАМАЗ 65115, указывают на несоответствие фактического давления заданным параметрам. Если сканер выдает ошибку «низкое давление в рампе», это может свидетельствовать о неисправности регулятора, утечке в форсунках или попадании воздуха в систему.
- Ошибка превышения давления в рампе (часто возникает из-за залипания клапана регулятора).
- Ошибка рассогласования давления (фактическое значение отличается от целевого более чем на 10-15%).
- Ошибка цепи датчика давления (обрыв или короткое замыкание в проводке).
- Ошибка производительности ТНВД (насос не успевает создать необходимое давление в рампе).
Визуальный осмотр также важен. Необходимо проверить состояние электрических разъемов датчиков на наличие окисления и влаги. Окисленные контакты могут создавать дополнительное сопротивление, искажая показания датчика давления и приводя к неправильной работе двигателя.
Если во время работы двигателя слышен свист или шипение в области рампы, это явный признак подсоса воздуха или утечки топлива под давлением. В таких ситуациях эксплуатация автомобиля становится опасной и должна быть приостановлена до устранения неисправности.
Регулировка давления и проверка производительности системы
Настройка давления в топливной рампе КАМАЗ 65115 требует внимательности и строгого соблюдения всех этапов. Давление в системе контролируется электроникой с помощью дозирующего клапана на ТНВД и перепускного клапана на рампе. Однако важно провести механическую проверку для исключения возможных неисправностей.
Для измерений понадобится манометр, фиксирующий давление до 2000 бар, а также необходимые переходники. Подключение измерительного устройства осуществляется в разрыв топливной магистрали или через специальный диагностический разъем, если он предусмотрен конструкцией двигателя.
Сравнение показаний механического манометра с данными, полученными через сканер с датчика рампы, помогает выявить возможные ошибки сенсора. Если разница в показаниях превышает допустимые значения, указанные в технической документации, датчик следует заменить.
Параметры давления на разных режимах
Давление в рампе — переменная величина, которая изменяется в зависимости от режима работы двигателя. На холостом ходу оно минимально, а под нагрузкой достигает максимума. Важно знать, какие значения считаются нормальными для двигателя КАМАЗ 65115.
| Режим работы двигателя | Нормативное давление (бар) | Допустимое отклонение |
|---|---|---|
| Холостой ход | 250 - 300 | +/- 20 бар |
| Средняя нагрузка | 600 - 900 | +/- 50 бар |
| Полная нагрузка (максимум) | 1400 - 1600 | +/- 100 бар |
Если давление не достигает необходимых значений при нагрузке, это может указывать на износ плунжерных пар ТНВД или загрязнение сетки топливоприемника. Если давление не снижается, проблема может быть в регуляторе давления или клапане перепуска.
При регулировке или замене компонентов рампы крайне важно соблюдать чистоту. Даже небольшое количество пыли, попавшее в систему Common Rail, может привести к заклиниванию прецизионных пар и поломке узла.
Устранение завоздушивания и обслуживание узла
Попадание воздуха в топливную систему КАМАЗ 65115 — одна из частых причин нестабильной работы двигателя. Воздушные пробки нарушают подачу топлива, что приводит к пропускам воспламенения и снижению мощности.
Завоздушивание может происходить через неплотные соединения на входе в топливный насос высокого давления (ТНВД), трещины в топливных шлангах или изношенные уплотнения топливного фильтра. Поскольку давление на входе в насос низкое, воздух попадает в систему, а не выталкивается наружу.
Процедура прокачки системы
Для удаления воздуха из топливной системы необходимо организовать принудительную подачу топлива. На современных версиях КАМАЗ 65115 часто устанавливается электрическая подкачивающая помпа, которая активируется при повороте ключа зажигания.
Если автоматической прокачки недостаточно, можно воспользоваться ручной подкачкой, если такая функция предусмотрена в конструкции фильтра-отстойника. Процесс считается завершенным, когда из сливной трубки или ослабленных соединений рампы начинает поступать топливо без пузырьков воздуха.
- Открутите сливной винт на корпусе топливного фильтра или ослабьте гайку подводящей трубки первой форсунки.
- Включите подкачивающий насос или используйте ручную помпу до появления чистого топлива без пены.
- Затяните соединение и повторите процесс для следующей форсунки, если система была полностью опустошена.
- Запустите двигатель и дайте ему поработать на холостых оборотах несколько минут, чтобы окончательно удалить остатки воздуха.
Регулярная замена топливных фильтров необходима для долговечной работы рампы и форсунок. Загрязненный фильтр создает разрежение на входе в ТНВД, что может привести к подсосу воздуха и кавитации.
Типичные ошибки при ремонте и обслуживании
Ремонт топливной системы Common Rail требует высокой квалификации и строгого соблюдения технологий. Ошибки в процессе ремонта могут не только не решить существующую проблему, но и привести к поломке дорогостоящих компонентов двигателя КАМАЗ 65115.
- Неправильный выбор герметиков — использование анаэробных герметиков или «Фум-ленты» на резьбовых соединениях топливной рампы недопустимо, так как частицы могут попасть в форсунки. Рекомендуется применять только оригинальные уплотнители.
- Игнорирование момента затяжки — как перетяжка, так и недотяжка болтов, крепящих форсунки и трубки высокого давления, могут вызвать утечки или деформацию корпуса рампы. Обязательно используйте динамометрический ключ.
- Необходимость проверки ТНВД — замена рампы и форсунок без предварительной проверки насоса высокого давления часто приводит к повторным поломкам, так как металлическая стружка от изношенного насоса может повредить новые детали.
- Пренебрежение промывкой топливного бака — установка новой аппаратуры в загрязненный бак с водой и осадком на дне гарантирует скорый выход системы из строя.
⚠️ Важно: При замене топливной рампы или форсунок обязательно используйте новые уплотнительные кольца и смазывайте их чистым дизельным топливом перед установкой. Сухие резиновые уплотнители могут быть повреждены во время монтажа.
Моменты затяжки крепежных элементов критически важны. Для трубок высокого давления и самих форсунок они строго регламентированы производителем и варьируются в зависимости от диаметра резьбы и материала.
| Элемент крепления | Диаметр резьбы | Момент затяжки (Нм) |
|---|---|---|
| Гайка трубки высокого давления | M14x1.5 | 28 - 32 |
| Крепление форсунки (болт) | M8 | 20 - 25 |
| Датчик давления рампы | M12x1.25 | 35 - 40 |
Соблюдение всех технических требований при обслуживании системы Common Rail значительно увеличивает срок службы двигателя. Регулярный контроль давления и отсутствие утечек обеспечивают надежную работу грузовика КАМАЗ 65115 в любых условиях эксплуатации.
Факторы, влияющие на ресурс топливной аппаратуры
Долговечность топливной рампы и всей системы подачи топлива зависит от качества топлива и условий эксплуатации автомобиля. Низкая цетановость дизельного топлива, наличие воды, механических загрязнений или парафинов значительно сокращают срок службы прецизионных компонентов.
Температурные условия также играют важную роль. Если двигатель постоянно работает в режиме перегрева, это снижает вязкость топлива, что негативно сказывается на его смазывающих свойствах и увеличивает износ деталей насоса и рампы.
Вибрации и ударные нагрузки, возникающие при движении по неровным дорогам, могут вызывать усталостные разрушения металлических трубок и корпуса рампы. Поэтому важно проверять состояние крепежных элементов и демпферов во время каждого технического обслуживания.
Своевременное внимание к изменениям в работе двигателя может предотвратить серьезные поломки. Топливная рампа КАМАЗ 65115 — это высокоточный элемент, требующий внимательного подхода к диагностике и ремонту.
Правильная эксплуатация, использование качественных расходных материалов и профессиональное обслуживание обеспечивают надежную работу двигателя и помогают сэкономить на ремонтах в будущем. Понимание процессов в системе топливоподачи является основой для грамотной технической эксплуатации грузового автомобиля.
Методы тестирования топливной рампы на стенде
Тестирование топливной рампы КАМАЗ 65115 на стенде является важной процедурой, позволяющей оценить ее работоспособность и эффективность. Существует несколько методов, которые позволяют провести диагностику и настройку давления в системе впрыска. Рассмотрим их подробнее.
1. Визуальный осмотр
Перед началом тестирования необходимо провести визуальный осмотр топливной рампы и сопутствующих компонентов. Это включает проверку на наличие утечек топлива, повреждений, коррозии и других видимых дефектов. Особое внимание следует уделить соединениям и уплотнениям, так как они могут стать источником проблем в работе системы.
2. Проверка давления топлива
Для проверки давления топлива на стенде используется манометр, который подключается к специальному выходу на топливной рампе. Важно убедиться, что давление соответствует заводским характеристикам, указанным в технической документации. Если давление ниже нормы, это может указывать на проблемы с насосом или забитые фильтры. Если же давление выше нормы, это может привести к повреждению форсунок.
3. Тестирование на герметичность
Герметичность топливной рампы можно проверить с помощью специального оборудования, которое создает давление в системе. Если в процессе тестирования наблюдаются падения давления, это может свидетельствовать о наличии утечек. Важно выявить и устранить все проблемные места, так как утечки могут негативно сказаться на работе двигателя и привести к его повреждению.
4. Проверка работы форсунок
Работа форсунок также является важным аспектом тестирования топливной рампы. На стенде можно провести тестирование форсунок на предмет их распыления и равномерности подачи топлива. Для этого используются специальные устройства, которые позволяют визуально оценить качество распыления и количество подаваемого топлива. Неправильная работа форсунок может привести к неэффективному сгоранию топлива и увеличению расхода.
5. Настройка давления
Если в процессе тестирования было выявлено, что давление топлива не соответствует норме, необходимо провести его настройку. Для этого на стенде используются специальные регуляторы давления, которые позволяют точно установить нужные параметры. Важно следить за тем, чтобы давление оставалось стабильным на всех режимах работы двигателя.
6. Компьютерная диагностика
Современные стенды для тестирования топливных рамп часто оснащены компьютерными системами, которые позволяют проводить более глубокую диагностику. С помощью специализированного программного обеспечения можно получить данные о работе системы впрыска, а также выявить возможные ошибки и неисправности. Это значительно упрощает процесс диагностики и позволяет быстро находить решения проблем.
Таким образом, тестирование топливной рампы КАМАЗ 65115 на стенде включает в себя несколько ключевых методов, каждый из которых играет важную роль в обеспечении надежной и эффективной работы системы впрыска. Регулярная диагностика и настройка давления помогут избежать серьезных поломок и продлить срок службы автомобиля.
Использование специализированного оборудования
Для диагностики и настройки давления в топливной рампе КАМАЗ 65115 необходимо использовать специализированное оборудование, которое позволяет точно измерять и регулировать параметры работы системы впрыска. Основными инструментами, которые могут понадобиться в процессе работы, являются манометры, диагностические сканеры и специальные адаптеры для подключения к топливной системе.

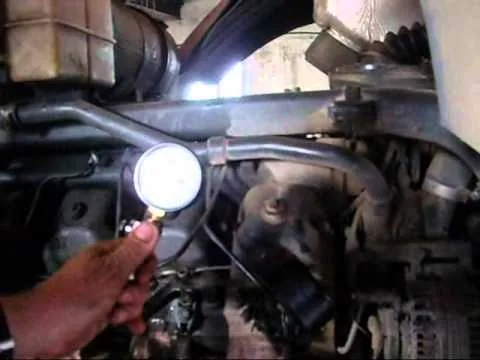

Первым шагом в диагностике является подключение манометра к топливной рампе. Это устройство позволяет измерять давление топлива, что является критически важным для корректной работы двигателя. Давление должно находиться в пределах, установленных производителем, и его отклонение может указывать на проблемы в системе. Например, низкое давление может свидетельствовать о засорении фильтров или неисправности топливного насоса, в то время как слишком высокое давление может быть вызвано неисправностью регулятора давления.
Следующим этапом является использование диагностического сканера, который позволяет получить информацию о состоянии системы впрыска и выявить возможные ошибки. Сканер подключается к диагностическому разъему автомобиля и считывает коды ошибок, которые могут указывать на проблемы с датчиками, исполнительными механизмами и другими компонентами системы. Это позволяет более точно определить источник неисправности и избежать ненужной замены деталей.
Кроме того, для настройки давления в топливной рампе может потребоваться использование специальных адаптеров, которые обеспечивают надежное соединение между манометром и системой впрыска. Эти адаптеры позволяют избежать утечек топлива и обеспечивают безопасность при проведении работ. Важно помнить, что все работы с топливной системой должны проводиться с соблюдением мер предосторожности, так как топливо является легковоспламеняющимся веществом.
После завершения диагностики и настройки давления необходимо провести тест-драйв автомобиля, чтобы убедиться в правильности выполненных работ. Важно обратить внимание на работу двигателя, его мощность и экономичность. Если все параметры находятся в норме, то можно считать, что диагностика и настройка давления в топливной рампе выполнены успешно.
Таким образом, использование специализированного оборудования является ключевым моментом в процессе диагностики и настройки давления в топливной рампе КАМАЗ 65115. Это позволяет не только выявить и устранить неисправности, но и обеспечить надежную и эффективную работу двигателя в целом.
Советы по профилактическому обслуживанию топливной системы
Регулярная проверка состояния топливного фильтра
Топливный фильтр играет ключевую роль в обеспечении чистоты топлива, поступающего в систему впрыска. Рекомендуется проверять и заменять фильтр каждые 10-15 тысяч километров пробега. Загрязненный фильтр может привести к снижению давления в топливной рампе и, как следствие, к ухудшению работы двигателя.
Контроль уровня топлива
Уровень топлива в баке также влияет на работу топливной системы. При низком уровне топлива может возникнуть кавитация, что негативно сказывается на подаче топлива к насосам. Рекомендуется поддерживать уровень топлива не ниже четверти бака, чтобы избежать проблем с подачей.
Проверка герметичности соединений
Регулярно проверяйте все соединения топливопроводов на наличие утечек. Утечки могут привести к падению давления в системе и ухудшению работы двигателя. Для проверки можно использовать мыльный раствор, который поможет выявить места утечек.
Диагностика топливного насоса
Топливный насос должен обеспечивать необходимое давление для корректной работы системы впрыска. Рекомендуется периодически проверять его работоспособность с помощью манометра. Если давление ниже нормы, это может указывать на необходимость замены насоса или его ремонта.
Очистка инжекторов
Засоренные инжекторы могут привести к неравномерной подаче топлива и снижению мощности двигателя. Рекомендуется проводить их очистку каждые 30-40 тысяч километров. Это можно сделать как с помощью специальных химических средств, так и с помощью ультразвуковой очистки.
Проверка датчиков системы впрыска
Датчики, такие как датчик давления топлива и датчик температуры, играют важную роль в работе системы впрыска. Регулярная диагностика их состояния поможет избежать проблем с настройкой давления и общей работой двигателя. При необходимости заменяйте неисправные датчики.
Использование качественного топлива
Качество топлива напрямую влияет на работу топливной системы. Использование некачественного топлива может привести к образованию отложений и засорению фильтров и инжекторов. Рекомендуется заправляться на проверенных АЗС и использовать топливо, соответствующее стандартам.
Регулярная диагностика системы
Профилактическая диагностика всей топливной системы должна проводиться не реже одного раза в год. Это поможет выявить потенциальные проблемы на ранней стадии и предотвратить серьезные поломки. Используйте специализированное оборудование для диагностики, чтобы получить точные данные о состоянии системы.
Рекомендации по замене фильтров и жидкости
Правильная эксплуатация топливной системы КАМАЗ 65115 требует регулярного обслуживания, включая замену фильтров и жидкости. Это не только продлевает срок службы автомобиля, но и обеспечивает его надежную работу. Важно помнить, что загрязненные фильтры могут привести к снижению давления в топливной рампе, что, в свою очередь, негативно сказывается на производительности двигателя.
Рекомендуется проводить замену топливного фильтра каждые 10 000 - 15 000 километров пробега. Однако, если автомобиль эксплуатируется в условиях повышенной запыленности или при частых остановках и стартах, интервал замены следует сократить до 5 000 - 7 000 километров. Это поможет избежать засорения фильтра и обеспечит стабильное давление в системе.
Кроме того, необходимо следить за состоянием фильтра тонкой очистки, который также требует регулярной замены. Обычно его меняют одновременно с топливным фильтром, но в некоторых случаях может потребоваться более частая замена, особенно если наблюдаются проблемы с подачей топлива.
Что касается масла, то рекомендуется использовать только качественные жидкости, соответствующие спецификациям производителя. Замена масла в двигателе должна производиться каждые 10 000 - 15 000 километров, в зависимости от условий эксплуатации. При этом важно не забывать о замене масляного фильтра, который также играет ключевую роль в поддержании чистоты масла и, соответственно, в работе двигателя.
Не менее важным является контроль уровня охлаждающей жидкости. Она должна быть заменена не реже одного раза в два года, чтобы избежать коррозии и отложений в системе охлаждения. Использование некачественной жидкости может привести к перегреву двигателя и, как следствие, к его повреждению.
В заключение, регулярная замена фильтров и жидкостей является залогом надежной работы топливной рампы КАМАЗ 65115. Соблюдение рекомендованных интервалов замены поможет избежать серьезных поломок и обеспечит долгую и бесперебойную эксплуатацию автомобиля.
Влияние качества топлива на работу системы
Качество топлива играет ключевую роль в работе топливной системы автомобиля, в частности, на примере КАМАЗ 65115. Некачественное топливо может привести к множеству проблем, начиная от ухудшения работы двигателя и заканчивая серьезными повреждениями компонентов системы впрыска.
Во-первых, низкокачественное топливо может содержать различные примеси, такие как вода, грязь и осадки, которые могут забивать фильтры и форсунки. Это приводит к снижению давления в системе и, как следствие, к неправильной работе двигателя. Если давление в системе впрыска не соответствует норме, это может вызвать неравномерное распределение топлива, что негативно сказывается на его сгорании и, как результат, на мощности и экономичности работы двигателя.
Во-вторых, использование топлива с низким октановым числом может привести к детонации, что также негативно сказывается на работе двигателя. Детонация может вызвать повреждение поршней и цилиндров, а также привести к преждевременному износу компонентов системы впрыска. Важно отметить, что для КАМАЗ 65115 рекомендуется использовать топливо, соответствующее стандартам, установленным производителем.
Кроме того, качество топлива напрямую влияет на работу насосов и форсунок. Некачественное топливо может привести к образованию отложений на стенках форсунок, что затрудняет их работу и может вызвать неправильный распыл топлива. Это, в свою очередь, приводит к ухудшению сгорания и увеличению выбросов вредных веществ в атмосферу.
Для поддержания оптимальной работы топливной системы КАМАЗ 65115 необходимо регулярно проверять качество используемого топлива. Рекомендуется проводить анализ топлива на наличие примесей и соответствие стандартам. Также стоит обратить внимание на регулярную замену топливных фильтров, что поможет избежать засорения системы и продлить срок службы компонентов.
В заключение, качество топлива является одним из основных факторов, влияющих на эффективность работы топливной системы КАМАЗ 65115. Использование высококачественного топлива не только обеспечивает надежную работу двигателя, но и способствует снижению расхода топлива и уменьшению выбросов вредных веществ. Поэтому владельцам и операторам данного автомобиля следует уделять особое внимание выбору топлива и его качеству.
