В данной статье мы подробно рассмотрим процесс ремонта пневмогидравлического усилителя (ПГУ) Камаз 5511, который является ключевым элементом системы управления тормозами данного автомобиля. Правильная работа ПГУ обеспечивает безопасность и надежность эксплуатации транспортного средства, поэтому важно уметь выявлять и устранять его неисправности. Мы представим пошаговую инструкцию по разборке, замене манжет и регулировке штока, а также обсудим типичные ошибки, которые могут возникнуть при сборке узла. Этот гид будет полезен как опытным механикам, так и автолюбителям, стремящимся самостоятельно поддерживать свой Камаз в исправном состоянии.
Диагностика и выявление неисправностей ПГУ
Перед началом демонтажа важно точно определить источник проблемы, так как симптомы могут напоминать неисправности тормозных камер или главного тормозного цилиндра. Первоначальный осмотр следует начать с проверки герметичности соединений и визуальной оценки состояния штока толкателя. Если на штоке есть глубокие коррозионные повреждения или царапины, замена ремкомплекта может оказаться неэффективной.
Проверка функционирования усилителя часто осуществляется на слух и на ощупь. При нажатии на тормозную педаль в области клапана ПГУ не должно быть слышно сильного свиста воздуха, который не прекращается после отпускания педали. Постоянный свист указывает на проблемы с герметичностью выпускного клапана или повреждение диафрагмы.
Также важно обратить внимание на поведение автомобиля во время торможения. Если машина уходит в сторону, а ПГУ установлен только на одной из осей (обычно на средней или задней), причина может заключаться в неравномерном ходе штоков или различном давлении в контурах.
⚠️ Внимание: Перед началом любых диагностических работ обязательно сбросьте давление из пневмосистемы. Резкий выход воздуха под давлением может привести к травмам.
Для точной диагностики часто применяется метод исключения. Если при отключении подачи воздуха к ПГУ педаль становится очень жесткой, но торможение все же происходит, это указывает на исправность гидравлической части, а проблема заключается в пневматическом усилении. Если же педаль проваливается при отсутствии воздуха, необходимо искать причину в главном цилиндре или гидравлической части самого ПГУ.
Особое внимание следует уделить состоянию защитного колпачка поршня. Если он поврежден, в цилиндр могут попасть влага и абразивные частицы, что приводит к коррозии зеркала и быстрому износу манжет. Визуальный осмотр этого элемента часто помогает выяснить причины частых ремонтов.
Демонтаж и разборка узла
Процесс демонтажа пневматического главного устройства (ПГУ) на Камаз 5511 требует тщательной подготовки рабочего пространства и необходимых инструментов. Вам понадобятся стандартные ключи, пассатижи, чистая ветошь и контейнер для слива тормозной жидкости. Перед отсоединением трубок желательно очистить внешнюю поверхность узла от грязи, чтобы избежать попадания загрязнений внутрь во время разборки.
Демонтаж начинается с отсоединения пневматических и гидравлических линий. Чтобы не запутаться при последующей сборке, опытные механики советуют помечать трубки или делать фотографии перед их снятием. Будьте осторожны с гидравлическими трубками, так как их концы могут легко деформироваться.
После отсоединения всех коммуникаций необходимо открутить гайки, крепящие ПГУ к кронштейну рамы или тормозной камере. Снятие узла должно происходить аккуратно, чтобы избежать повреждения резьбовых соединений. На этом этапе часто можно обнаружить трещины в корпусе или излом ушка штока.

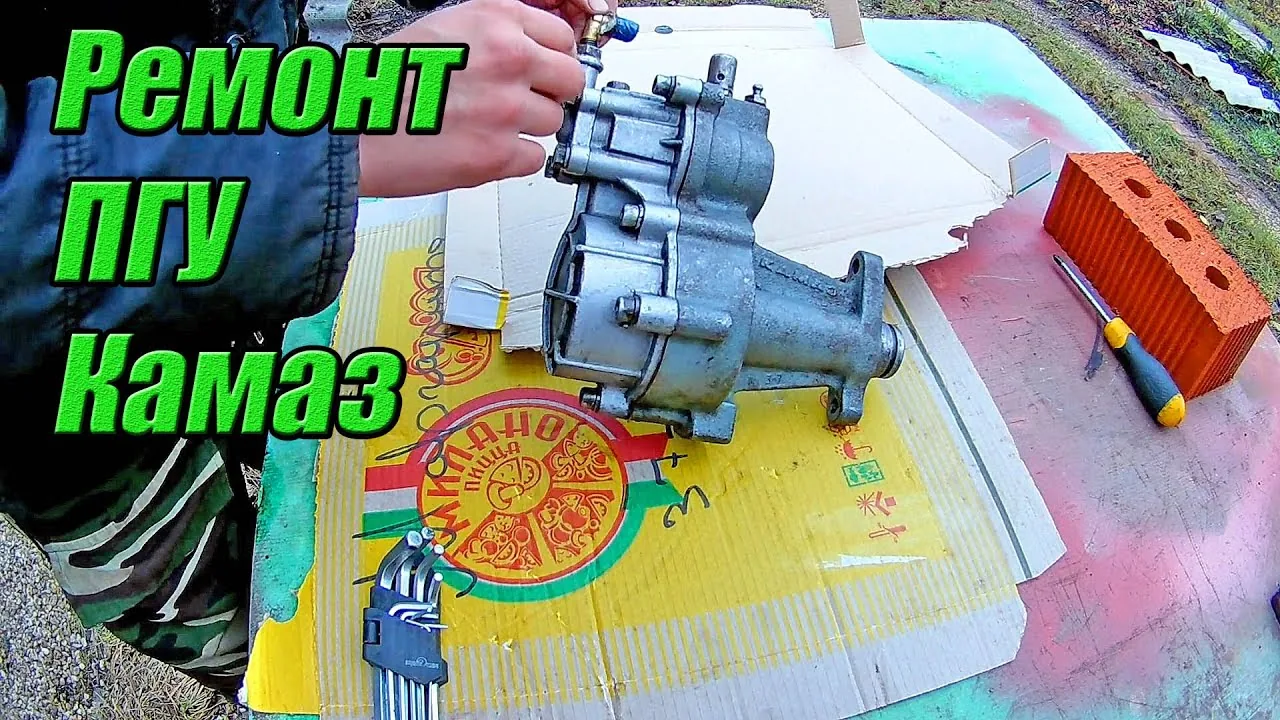

Разборка самого ПГУ осуществляется на чистом столе. Сначала снимаются защитный колпак и стопорное кольцо, удерживающее поршень. Для извлечения штока может потребоваться легкое постукивание или использование специального съемника, если поршень прилип.

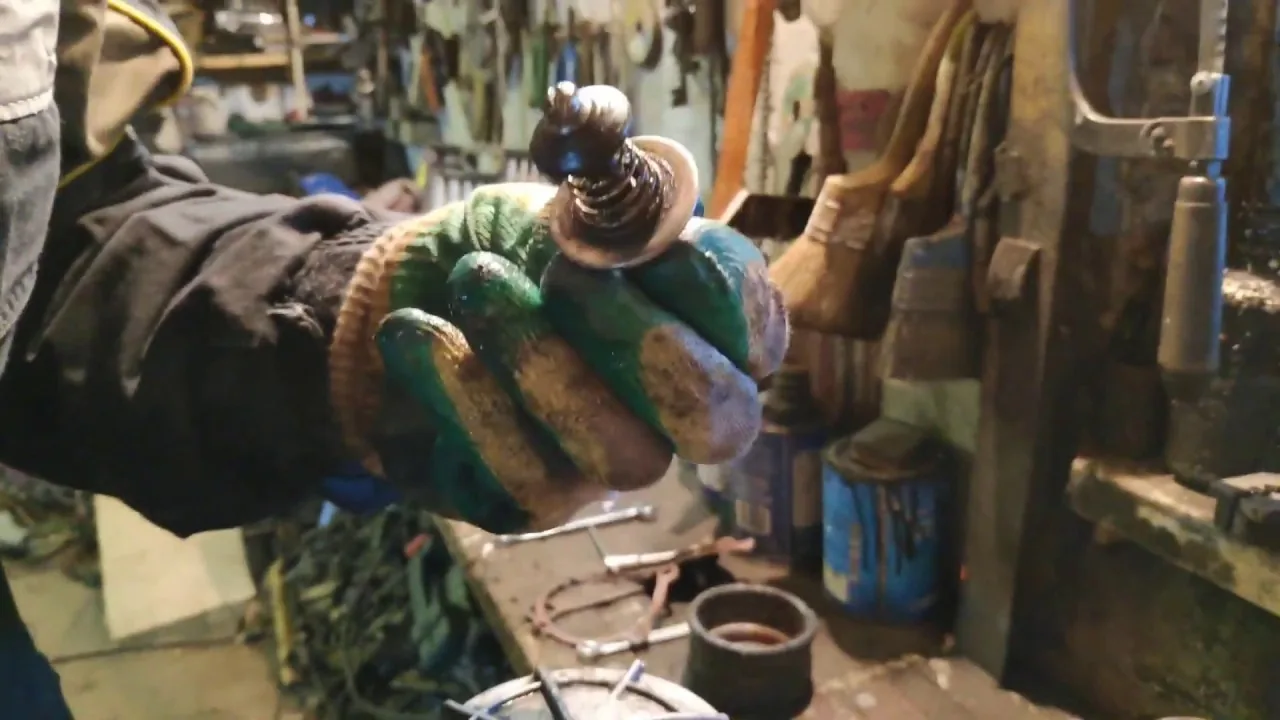

Внутреннее устройство ПГУ Камаз 5511 достаточно простое, но требует внимательного отношения к мелким деталям. Внутри корпуса находятся пружины, клапаны и манжеты, которые могут разлететься при разборке. Рекомендуется проводить разборку поэтапно, фиксируя последовательность расположения деталей.
| Шаг | Описание действия | Необходимые инструменты и материалы |
|---|---|---|
| 1 | Снятие ПГУ с автомобиля | Гаечные ключи, отвертка, домкрат |
| 2 | Осмотр на наличие повреждений | Лупа, фонарик |
| 3 | Разборка ПГУ | Отвертки, ключи, контейнер для деталей |
| 4 | Проверка состояния уплотнителей и мембран | Микрометр, штангенциркуль |
| 5 | Замена поврежденных деталей | Новые уплотнители, мембраны, герметик |
| 6 | Сборка ПГУ | Отвертки, ключи, динамометрический ключ |
| 7 | Установка ПГУ на автомобиль | Гаечные ключи, домкрат |
| 8 | Проверка работоспособности | Манометр, тестовый стенд |
Интересные факты
Вот несколько интересных фактов о ремонте пневматического главного устройства (ПГУ) на КамАЗ 5511:
Структура ПГУ: ПГУ на КамАЗ 5511 состоит из нескольких ключевых компонентов, включая компрессор, ресивер и пневматические клапаны. Каждый из этих элементов играет важную роль в обеспечении надежной работы тормозной системы, и их дефектовка требует внимательного подхода и знания специфики работы.
Проверка на утечки: Одним из важных этапов дефектовки ПГУ является проверка на утечки воздуха. Это можно сделать с помощью мыльного раствора, который наносится на соединения и шланги. Если появляются пузырьки, это указывает на наличие утечки, что может значительно снизить эффективность тормозной системы.
Регулярное обслуживание: Регулярное обслуживание и профилактика ПГУ могут значительно продлить срок его службы. Замена фильтров, проверка состояния уплотнителей и своевременная смазка движущихся частей помогают избежать серьезных поломок и дорогостоящего ремонта в будущем.
Дефектовка и замена уплотнений

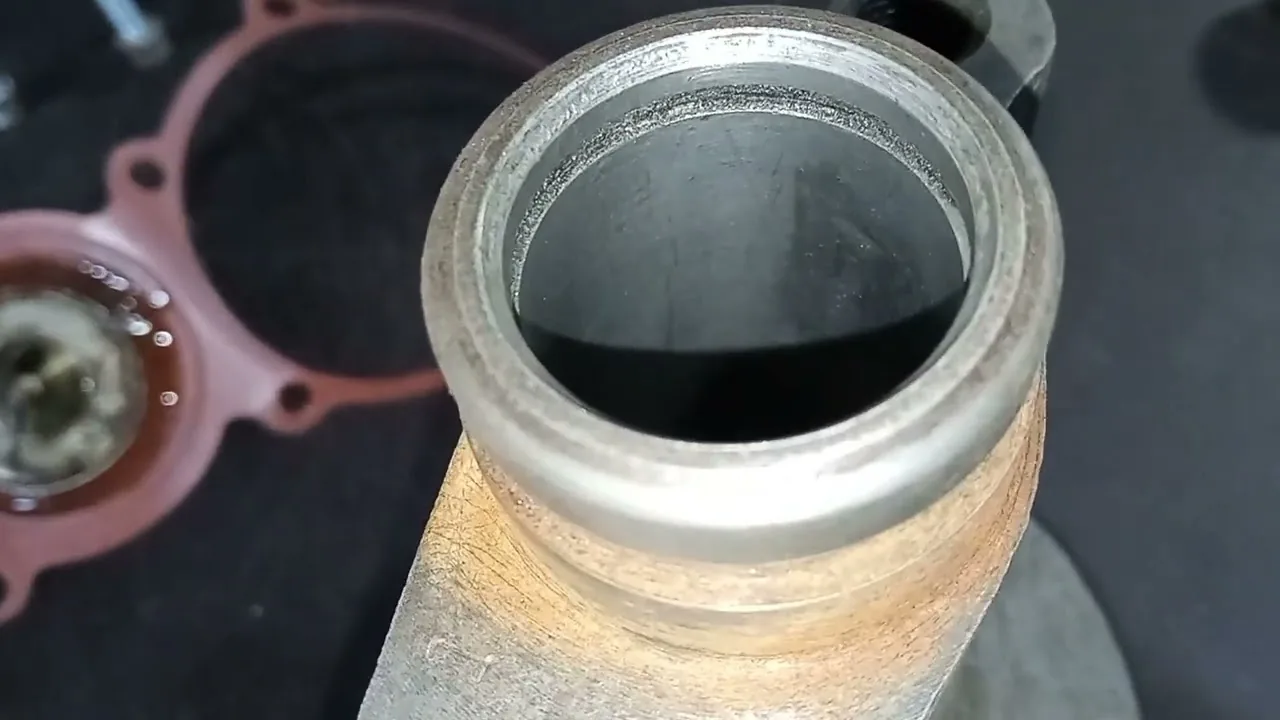

Ключевым моментом ремонта является детальная проверка всех извлеченных элементов. Зеркало цилиндра должно быть гладким, без царапин, вмятин и коррозии. Даже небольшие дефекты на поверхности цилиндра могут привести к быстрому изнашиванию новых манжет и повторному выходу узла из строя.
Все резинотехнические изделия, независимо от внешнего состояния, подлежат обязательной замене. Со временем резина теряет эластичность, становится жесткой и изменяет размеры, что невозможно определить визуально. Использование старых уплотнителей гарантирует необходимость повторного ремонта в ближайшем будущем.
При осмотре металлических частей поршня и штока необходимо убедиться в отсутствии задиров и коррозии. Шток должен свободно двигаться в направляющих, а клапан следящего устройства не должен иметь повреждений на рабочей кромке. Любые дефекты металлических компонентов требуют замены.
| Компонент | Критерий браковки | Действие |
|---|---|---|
| Зеркало цилиндра | Царапины, коррозия, ступеньки | Замена корпуса или расточка |
| Манжеты и уплотнения | Признаки старения | Обязательная замена |
| Пружина | Просадка или поломка | Замена |
Сборка узла должна выполняться с использованием новой тормозной жидкости для смазки всех трущихся поверхностей. Это облегчает первоначальный ход манжет и предотвращает их повреждение при первом нажатии на педаль. Сухая сборка недопустима.
При установке новых манжет важно следить за направлением их бортиков. Манжеты часто имеют асимметричный профиль, и установка их «в обратном направлении» приведет к утечке жидкости или воздуха. На некоторых манжетах направление может быть указано стрелкой или формой сечения.
Особое внимание при сборке следует уделить установке стопорного кольца. Оно должно надежно фиксировать поршень, но не пережимать его. Неполная посадка кольца может привести к самопроизвольному выходу штока под давлением.
Регулировка и прокачка системы
После сборки пневматического главного устройства (ПГУ) важно правильно установить длину штока толкателя. Этот параметр влияет на свободный ход тормозной педали и общую эффективность торможения. Если шток слишком короткий, свободный ход увеличится. Если он слишком длинный, это приведет к подтормаживанию колес и перегреву компонентов.
Регулировка осуществляется с помощью регулировочного винта и контргайки на штоке. Оптимальный свободный ход тормозной педали для Камаза 5511 составляет 20-30 мм. Для проверки используйте линейку, уперев ее в пол кабины, и измеряйте перемещение педали до момента, когда она начнет сопротивляться.
Прокачка гидравлической системы — обязательный завершающий этап. Воздух в системе делает педаль мягкой и снижает ее эффективность. Начинайте прокачку с колес, находящихся наибольшем удалении от главного тормозного цилиндра, постепенно переходя к ближайшим. Также необходимо удалить воздух из контура ПГУ.
Для прокачки используйте прозрачный шланг, который надевается на перепускной клапан и опускается в емкость с тормозной жидкостью. Помощник плавно нажимает на педаль, удерживает ее, после чего открывается клапан для выхода жидкости с воздухом. Процедура повторяется, пока из шланга не начнет поступать чистая жидкость без пузырьков.
⚠️ Важно: Тормозная жидкость гигроскопична и быстро впитывает влагу из воздуха. Не используйте жидкость из открытой более 24 часов назад емкости.
Во время прокачки следите за уровнем жидкости в бачке главного цилиндра, чтобы избежать его полного опустошения. Попадание воздуха в главный цилиндр сделает все предыдущие усилия бесполезными и потребует повторения процедуры.
После завершения прокачки проверьте работу ПГУ на работающем двигателе. При нескольких нажатиях педаль должна становиться более жесткой, а при удерживании в нажатом состоянии — не проваливаться. Отсутствие утечек воздуха и жидкости свидетельствует о успешном завершении ремонта.
Типичные ошибки и итоговые рекомендации
Несоблюдение технологий ремонта часто приводит к тому, что восстановленный узел работает хуже, чем новый. Анализ распространенных ошибок помогает избежать повторных поломок и сэкономить время. Большинство проблем возникает из-за невнимательности к деталям или использования некачественных запчастей.
Одной из ключевых ошибок является пренебрежение состоянием тормозной жидкости. Если жидкость в системе не менялась долго, она насыщается влагой и продуктами износа, что может вызвать коррозию внутри недавно отремонтированного пневмогидравлического усилителя (ПГУ). Полная замена жидкости во всей системе обязательна.
Также часто наблюдается неправильная регулировка штока. Водители или механики выставляют шток «на глаз», что может привести как к недостаточному торможению, так и к постоянному контакту колодок с барабаном. Это вызывает перегрев и ускоренный износ тормозных накладок.
- Использование неоригинальных ремкомплектов — дешевые манжеты могут не соответствовать необходимым размерам или быть изготовлены из низкокачественной резины, которая разрушается под воздействием тормозной жидкости, что приводит к заклиниванию поршня.
- Попадание грязи при сборке — даже мельчайшая песчинка под манжетой способна нарушить герметичность и создать канавку в зеркале цилиндра, поэтому чистота является залогом успешного ремонта.
- Отсутствие смазки при установке — сухие манжеты могут завернуться или порваться при первом ходе, поэтому обильная смазка тормозной жидкостью перед монтажом обязательна.
- Неправильная последовательность прокачки — нарушение порядка прокачки контуров может привести к тому, что воздух попадет в труднодоступные полости ПГУ, откуда его будет сложно удалить.
Качественный ремонт ПГУ Камаз 5511 требует не только технических навыков, но и понимания принципов работы пневмогидравлических систем. Соблюдение чистоты, использование качественных запчастей и точная регулировка обеспечивают долгую и надежную работу тормозной системы.
Восстановленный пневмогидравлический усилитель обеспечивает необходимое давление в тормозных камерах и комфортное управление автомобилем. Регулярное обслуживание и своевременная замена уплотнений позволяют эксплуатировать узел на протяжении сотен тысяч километров без серьезных вмешательств.
Подбор и покупка запчастей для ремонта
При ремонте пневматического главного устройства (ПГУ) Камаз 5511 важным этапом является правильный подбор и покупка запчастей. От качества и соответствия деталей зависит не только успешность ремонта, но и дальнейшая эксплуатация автомобиля. Рассмотрим основные аспекты, которые необходимо учитывать при выборе запчастей.
1. Определение необходимых запчастей
Перед тем как отправиться за запчастями, необходимо провести диагностику и дефектовку ПГУ. Это позволит точно определить, какие детали требуют замены. Основные элементы, которые могут потребовать внимания, включают:
- Клапаны;
- Поршни;
- Уплотнительные кольца;
- Корпус ПГУ;
- Пневмопровод.
Рекомендуется составить список необходимых запчастей, чтобы избежать лишних покупок и потерь времени.
2. Выбор производителя
На рынке представлено множество производителей запчастей для ПГУ Камаз 5511. При выборе стоит обратить внимание на следующие моменты:
- Репутация производителя: Изучите отзывы о производителе, его историю и опыт на рынке.
- Качество материалов: Убедитесь, что запчасти изготовлены из качественных и долговечных материалов.
- Гарантия: Наличие гарантии на запчасти говорит о доверии производителя к своей продукции.
3. Где покупать запчасти
Существует несколько вариантов, где можно приобрести запчасти для ремонта ПГУ:
- Автомагазины: В специализированных магазинах можно найти широкий ассортимент запчастей, а также получить консультацию от продавцов.
- Интернет-магазины: Онлайн-платформы предлагают удобный способ поиска и сравнения цен на запчасти. Однако важно выбирать проверенные сайты с хорошей репутацией.
- Складские базы: На складах можно найти оригинальные запчасти по более низким ценам, но стоит учитывать, что ассортимент может быть ограничен.
4. Проверка запчастей перед покупкой
Перед покупкой обязательно проверьте запчасти на наличие дефектов и соответствие заявленным характеристикам. Обратите внимание на:
- Целостность упаковки;
- Отсутствие механических повреждений;
- Соответствие номеру детали, указанному в документации.
Если есть возможность, сравните запчасти с оригинальными для уверенности в их качестве.
5. Заключение
Правильный подбор и покупка запчастей для ремонта ПГУ Камаз 5511 — это залог успешного восстановления работоспособности автомобиля. Уделите внимание каждому этапу, и ваш ремонт пройдет без лишних проблем и затрат.
Сборка и установка отремонтированного ПГУ
После завершения всех этапов ремонта пневматического главного устройства (ПГУ) Камаз 5511, наступает важный этап — сборка и установка отремонтированного агрегата. Этот процесс требует внимательности и точности, чтобы обеспечить надежную работу системы торможения. Рассмотрим пошагово, как правильно выполнить сборку и установку ПГУ.
Подготовка к сборке
Перед началом сборки убедитесь, что все детали ПГУ чистые и сухие. Проверьте, что все замененные элементы, такие как манжеты, уплотнители и пружины, соответствуют спецификациям. Также рекомендуется иметь под рукой необходимые инструменты: ключи, отвертки, смазочные материалы и герметики.
Сборка ПГУ
- Установка манжет и уплотнителей: Начните с установки новых манжет и уплотнителей на поршни и в корпус ПГУ. Убедитесь, что они правильно сидят в своих гнездах, чтобы избежать утечек воздуха.
- Сборка поршневой группы: Установите поршни в корпус, следя за тем, чтобы они были правильно ориентированы. Поршни должны свободно перемещаться, но не иметь люфта.
- Установка пружин: Установите пружины, которые обеспечивают возврат поршней в исходное положение. Проверьте, чтобы пружины были в хорошем состоянии и не имели видимых повреждений.
- Закрытие корпуса: Закройте корпус ПГУ, аккуратно зафиксировав его винтами. Используйте динамометрический ключ для соблюдения рекомендованного момента затяжки, чтобы избежать повреждения корпуса.
- Проверка на герметичность: После сборки проверьте герметичность соединений с помощью сжатого воздуха. Наличие утечек может привести к неэффективной работе тормозной системы.
Установка ПГУ на автомобиль
После успешной сборки ПГУ можно переходить к его установке на автомобиль. Следуйте этим шагам:
- Подготовка автомобиля: Убедитесь, что место установки чистое и свободное от грязи и масла. Проверьте состояние крепежных элементов и при необходимости замените их.
- Установка ПГУ: Аккуратно установите отремонтированный ПГУ на место, совместив его с крепежными отверстиями. Используйте новые шайбы и болты для надежной фиксации.
- Подключение трубопроводов: Подключите все пневматические трубопроводы, следя за тем, чтобы они были правильно ориентированы и не имели перегибов. Убедитесь, что все соединения надежно зафиксированы.
- Подключение электрических разъемов: Если ПГУ имеет электрические компоненты, подключите их, следя за правильной полярностью.
- Проверка работоспособности: После установки проведите тестирование системы. Включите двигатель и проверьте работу тормозов, убедитесь в отсутствии утечек воздуха.
Соблюдение всех этих шагов при сборке и установке ПГУ Камаз 5511 обеспечит надежную и безопасную работу тормозной системы. В случае возникновения вопросов или проблем, рекомендуется обратиться к специалистам для получения квалифицированной помощи.
Тестирование работоспособности после ремонта
После завершения ремонта пневматического главного устройства (ПГУ) Камаз 5511 крайне важно провести тестирование его работоспособности. Это позволит убедиться в том, что все выполненные работы были проведены качественно, и устройство функционирует в соответствии с техническими требованиями.
Тестирование можно разделить на несколько этапов:
- Визуальный осмотр: Перед началом тестирования необходимо провести визуальный осмотр отремонтированного ПГУ. Убедитесь, что все соединения надежно закреплены, нет видимых повреждений, трещин или утечек воздуха. Проверьте, что все уплотнители и прокладки установлены правильно.
- Подключение к системе: Подключите ПГУ к пневматической системе автомобиля. Убедитесь, что все шланги и трубки надежно закреплены и не имеют повреждений. Проверьте, что система сжатого воздуха готова к работе.
- Проверка на утечки: Перед запуском двигателя проверьте систему на наличие утечек. Для этого можно использовать мыльный раствор, который наносится на соединения. Если образуются пузырьки, это указывает на наличие утечки, которую необходимо устранить.
- Запуск двигателя: Запустите двигатель автомобиля и дайте ему поработать на холостом ходу. Обратите внимание на работу ПГУ: он должен начинать функционировать без задержек и посторонних звуков. Убедитесь, что давление в системе соответствует нормам, указанным в технической документации.
- Тестирование тормозной системы: Проведите тестирование тормозной системы, чтобы убедиться, что ПГУ работает корректно. Для этого выполните несколько торможений на низкой скорости. Обратите внимание на плавность и эффективность торможения. Если тормоза срабатывают резко или с задержкой, это может указывать на проблемы с ПГУ.
- Проверка работы в различных режимах: Проверьте работу ПГУ в различных режимах, включая движение на разных скоростях и при различных нагрузках. Это поможет выявить возможные недостатки, которые могут проявиться только в определенных условиях эксплуатации.
- Финальная проверка: После завершения всех тестов, проведите финальную проверку. Убедитесь, что все параметры работы ПГУ соответствуют нормам, указанным в технической документации. Если все тесты пройдены успешно, можно считать, что ремонт завершен и ПГУ готов к эксплуатации.
Тестирование работоспособности ПГУ Камаз 5511 после ремонта – это важный этап, который не следует игнорировать. Он позволяет не только убедиться в качестве выполненных работ, но и предотвратить возможные аварийные ситуации на дороге.
