Рессоры являются ключевым элементом подвески автомобилей КАМАЗ, обеспечивая стабильность и комфорт при движении, а также способствуя равномерному распределению нагрузки. В данной статье мы подробно рассмотрим устройство рессор, процесс их разборки и замены листов, а также дадим рекомендации по смазке и настройке параметров упругости. Это руководство будет полезно как профессиональным механикам, так и владельцам автомобилей, стремящимся самостоятельно проводить обслуживание и ремонт своих транспортных средств, избегая типичных ошибок и продлевая срок службы рессор.
Конструкция и маркировка рессорных узлов
Рессорная подвеска грузовиков Камского автозавода — это сложный механизм, состоящий из стальных листов, стремянок, пальцев и втулок. Она обеспечивает комфортное движение и поглощение вибраций.
Ключевым компонентом системы является коренной лист с утолщенными концами (ушками) для крепления в кронштейнах рамы. Через эти элементы передается основная нагрузка.
Остальные листы, называемые подкладными, имеют различную длину и располагаются симметрично относительно центральной оси, формируя эллиптическую конфигурацию. При нагрузке эта форма распрямляется, что позволяет эффективно работать на изгиб.
Для предотвращения смещения листов в поперечном направлении используются центральная втулка или хомуты, а также специальные выступы на листах, которые входят в соответствующие пазы.
Типы применяемых рессор
В зависимости от типа автомобиля и его назначения (шасси, самосвал, тягач) используются различные виды подвесок, которые отличаются количеством листов и грузоподъемностью.
Задняя подвеска балансирного типа обычно состоит из двух рессор, соединенных последовательно с реактивными штангами. Это значительно увеличивает грузоподъемность узла.
Передняя подвеска имеет более простую конструкцию с меньшим числом листов, так как нагрузка на передний мост ниже, чем на заднюю тележку.
Важно различать рессоры для автомобилей с полной массой до 20 тонн и более тяжелые варианты для машин весом 26 тонн и выше. Их геометрические характеристики и жесткость не взаимозаменяемы.
На современных моделях могут устанавливаться малолистовые рессоры параболического типа. Они отличаются формой листов (утолщение только в центральной части) и обеспечивают более комфортную езду.
| Тип подвески | Количество листов (стандарт) | Применяемость |
|---|---|---|
| Передняя | 2-4 (основные + подрессорник) | Все модели (5320, 65115, 5490) |
| Задняя (балансир) | 12-14 (в сборе) | Грузовые шасси и самосвалы |
| Задняя (усиленная) | 14-16 (в сборе) | Тяжелые самосвалы, спецтехника |
⚠️ Важно: Установка рессор от более легкой модели на тяжелый грузовик строго запрещена. Это может привести к разрушению пакета и аварийной ситуации на дороге.
Маркировка изделий наносится методом клеймения на коренном листе или на бирке, где указаны номер детали по каталогу, дата производства и категория упругости.
При выборе запасных частей необходимо проверять не только внешний вид, но и маркировочные данные. Визуально схожие рессоры могут иметь различную толщину листов.
| Этап работы | Описание действий | Необходимые инструменты |
|---|---|---|
| Осмотр рессоры | Проверка состояния рессоры на наличие трещин и деформаций | Визуальный осмотр, линейка |
| Разборка рессоры | Снятие крепежных элементов и отделение листов рессоры | Гаечный ключ, молоток, домкрат |
| Замена листов | Установка новых листов и сборка рессоры | Гаечный ключ, смазка, домкрат |
Интересные факты
Вот несколько интересных фактов о рессорах КАМАЗ, их устройстве, разборке и замене листов:
Конструкция рессоры: Рессоры КАМАЗ обычно имеют многослойную конструкцию, состоящую из нескольких листов, которые обеспечивают необходимую жесткость и гибкость. Каждый лист рессоры имеет свою длину и толщину, что позволяет равномерно распределять нагрузку и улучшает амортизацию при движении по неровным дорогам.
Процесс разборки и замены: Разборка рессоры требует особого внимания и аккуратности. Для замены листов необходимо использовать специальные инструменты, такие как домкраты и стяжные ремни, чтобы безопасно снять и установить рессоры. Неправильная разборка может привести к повреждению элементов подвески или травмам.
Устойчивость к нагрузкам: Рессоры КАМАЗ разработаны для работы в условиях тяжелых нагрузок и экстремальных температур. Они могут выдерживать значительные динамические нагрузки, что делает их идеальными для грузовых автомобилей, используемых в строительстве, сельском хозяйстве и других отраслях, где требуется высокая прочность и надежность подвески.
Диагностика неисправностей и признаки износа
Ранняя диагностика дефектов рессор помогает избежать значительных расходов на ремонт компонентов подвески и рамы автомобиля.
Регулярное обследование особенно важно после поездок по плохим дорогам или при транспортировке тяжёлых грузов, близких к максимальному пределу.
Основным визуальным признаком проблем является изменение геометрии рессорного пакета: листы могут смещаться, изгибаться в другую сторону или иметь видимые трещины.

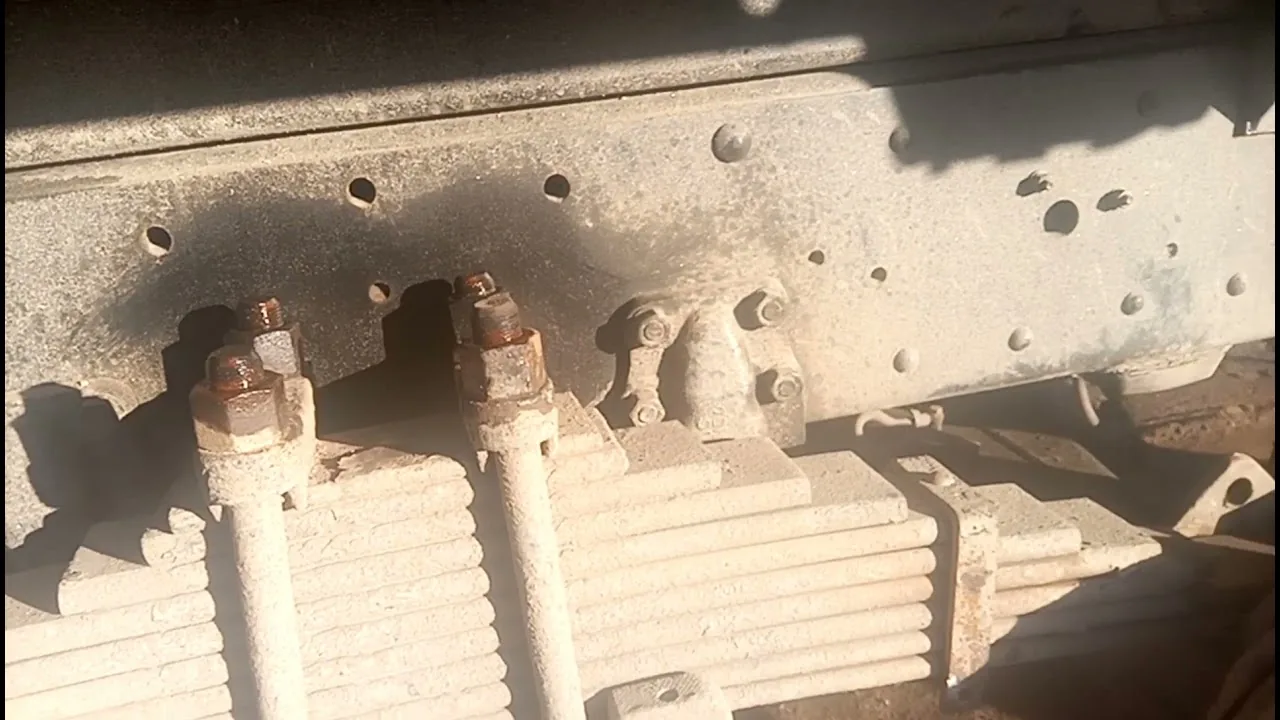

Основные симптомы поломки
Если при движении пустого автомобиля задняя часть кузова начинает «вилять» или наблюдается чрезмерная тряска, это может указывать на потерю упругости рессор.
Появление стуков в области стремянок часто свидетельствует о том, что гайки ослабли или резиновые втулки пальцев износились, что приводит к ударам металла о металл.
Явный перекос рамы относительно моста (когда один угол автомобиля ниже другого) говорит о том, что один или несколько листов в пакете с одной стороны сломаны.
Скрип при покачивании кузова зачастую возникает из-за отсутствия смазки между листами или высыхания графитовой смазки, что ускоряет износ трущихся поверхностей.
Для точной оценки высоты подвески необходимо установить автомобиль на ровной поверхности и измерить расстояние от нижней части лонжерона рамы до центра оси моста.
Полученные данные сравниваются с паспортными характеристиками. Если прогиб превышает допустимые значения (обычно более 20-25 мм от нормы), необходимо заменить рессору.
Также стоит внимательно проверить коренной лист в области ушка: появление трещин здесь представляет наибольшую опасность, так как может привести к полному отрыву подвески.
Технология разборки и сборки рессоры
Замена листов или полная переборка рессоры требует специализированного оборудования и строгого соблюдения мер безопасности из-за высокого напряжения металла.
Эти работы выполняются на специализированном стенде для рессор, который позволяет сжать пакет и безопасно извлечь центральную втулку и листы.
Не рекомендуется использовать кувалду и зубило в гараже без пресса, так как это значительно увеличивает риск травм и повреждения деталей.

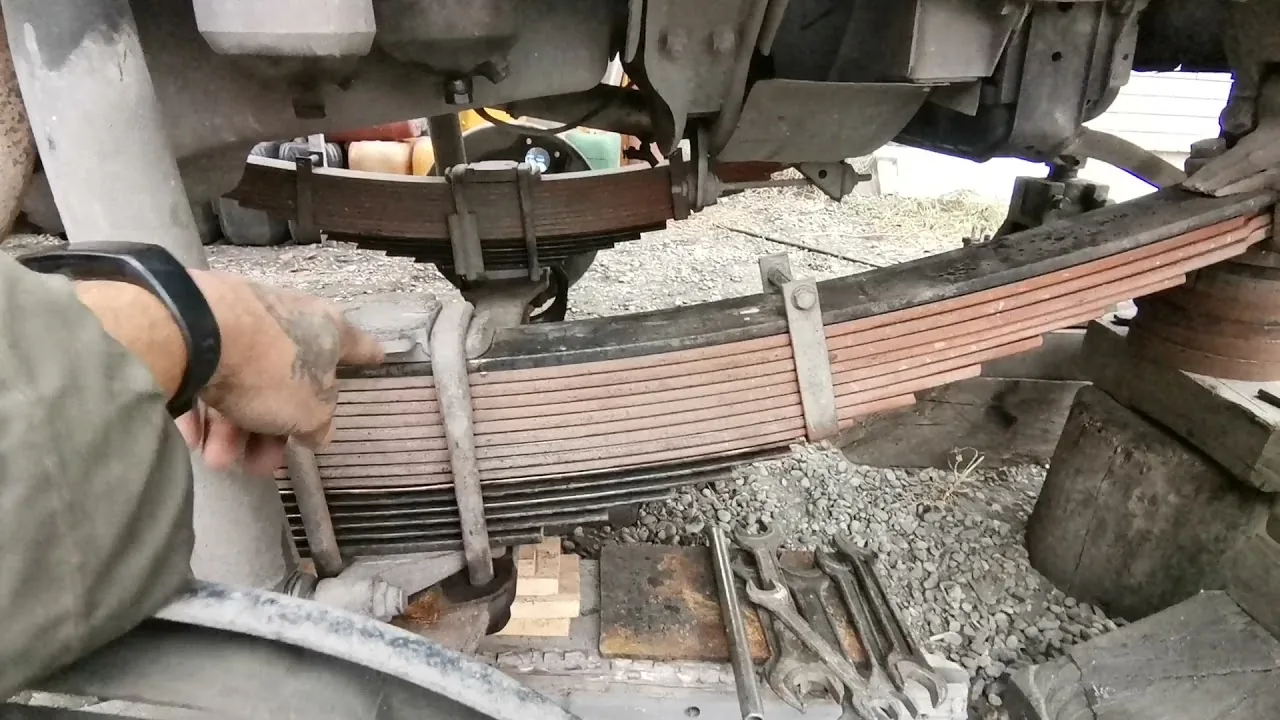

Порядок выполнения работ
Перед разборкой важно тщательно очистить рессору от загрязнений и коррозии. Также сделайте отметки на листах, чтобы сохранить их первоначальное расположение при сборке, если оно не меняется.
Рессору помещают в пресс, и на нее оказывается давление, пока листы не начнут расходиться и центральная втулка не освободится.
После извлечения втулки листы осторожно разделяют, проверяя каждый на наличие микротрещин, особенно в области центрального отверстия и на концах.
Сборка осуществляется в обратном порядке: листы укладываются в пакет, смазываются, сжимаются в прессе и устанавливается новая центральная втулка.
Ключевым моментом является проверка состояния резинок и пальцев. Если обнаружены разрывы, трещины или чрезмерный люфт, их необходимо заменить.
Металлические втулки (если предусмотрены конструкцией) проверяются на износ; задиры и глубокие царапины недопустимы.
При сборке следует внимательно следить за правильным расположением листов: коренной лист всегда должен находиться внизу (или сверху, в зависимости от модели), а короткие листы располагаются симметрично по центру.
Смазка и обслуживание в эксплуатации
Долговечность рессорного узла зависит от качества и регулярности смазки трущихся поверхностей между листами.
Недостаток смазки вызывает сухое трение, ускоряет износ, приводит к скрипам и значительно сокращает срок службы детали.
Для смазки используются специальные тугоплавкие графитные составы, которые не вытекают при нагревании и сохраняют свои свойства даже при низких температурах.

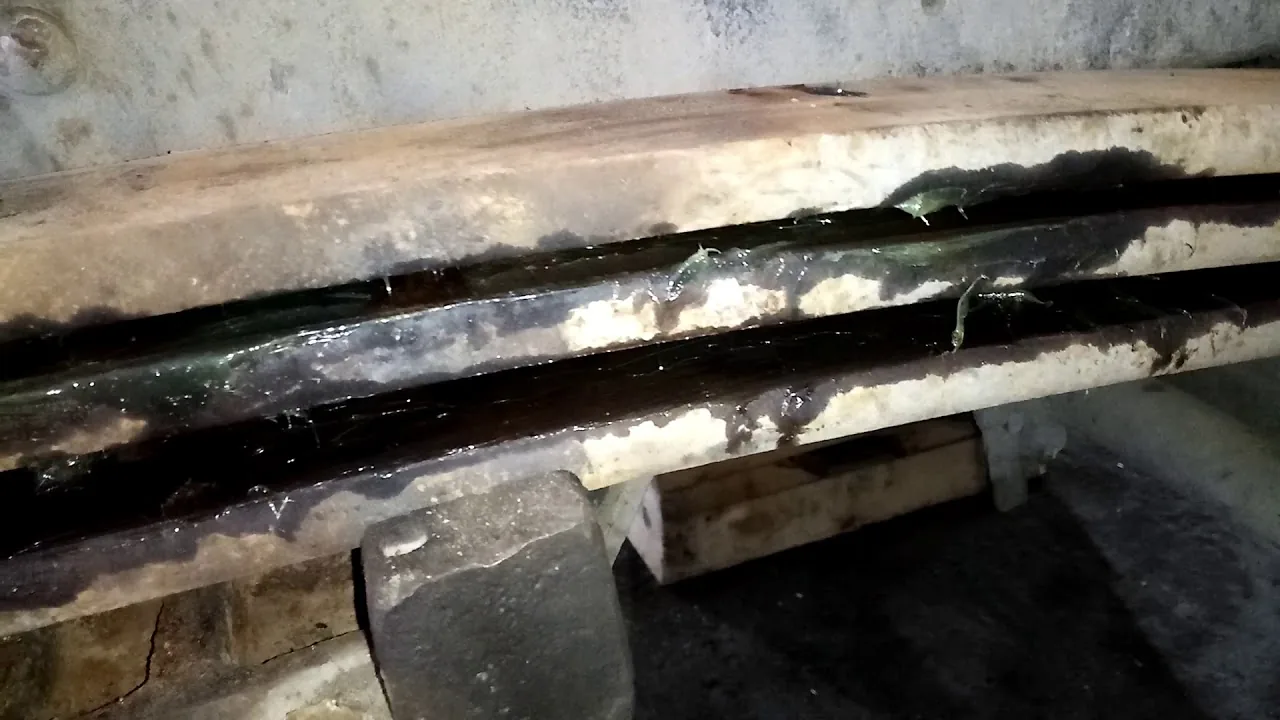

Правила нанесения смазки
Смазка должна наноситься на вогнутую поверхность каждого листа перед сборкой пакета, а также в процессе эксплуатации с помощью специальных масленок, если конструкция их предусматривает.
Если масленок нет, смазывание следует проводить при каждом разборе или через технологические зазоры, используя шприц-нагнетатель.
Избыточное количество смазки может быть вредным, так как к липкой поверхности прилипает песок и пыль, образуя абразивную смесь, которая может повредить металл.
В зимний период эксплуатации рекомендуется использовать смазки с более широким температурным диапазоном, чтобы избежать «задирания» листов.
Регулярное обслуживание включает проверку состояния защитных чехлов (если они имеются) и удаление старой, загрязненной смазки перед нанесением новой.
Особое внимание следует уделить торцам листов, так как именно там чаще всего начинается коррозия, которую смазка должна предотвращать.
- Используйте только специализированные графитные смазки для рессор.
- Не применяйте литол или солидол в чистом виде в тяжелых условиях эксплуатации.
- Смазывайте рессоры после мойки под давлением, предварительно высушив узел.
- Проверяйте наличие смазки при каждом плановом техническом обслуживании.
Типичные ошибки при ремонте
Нарушение технологии ремонта может привести к тому, что новая рессора выйдет из строя всего через несколько тысяч километров пробега, а иногда даже сразу после установки.
Одной из распространенных ошибок является неправильная последовательность затяжки стремянок, что может вызвать перекос пакета и неравномерное распределение нагрузки.
Также часто забывают о необходимости прогрева рессоры после сборки: новый пакет должен «притереться» под нагрузкой, прежде чем автомобиль будет использоваться на полную мощность.
- Использование некалиброванных листов — установка листов с различной толщиной или из разных комплектов приводит к тому, что нагрузку воспринимает только один лист, который быстро ломается.
- Перетяжка или недотяжка стремянок — чрезмерное усилие может привести к деформации коренного листа, а недостаточная затяжка вызовет смещение моста и разрушение пальцев.
- Отсутствие центровки — если центральная втулка установлена не до конца или перекошена, рессора будет работать неправильно, создавая постоянный стук.
- Игнорирование состояния пальцев — установка новых листов на изношенные пальцы приведет к быстрому разрушению отверстий в новых деталях.
После замены рессор обязательно проверьте углы установки колес и отрегулируйте положение мостов, так как геометрия подвески могла измениться.
Параметры и совместимость деталей
При выборе комплектующих важно учитывать не только модель автомобиля, но и год его выпуска, так как производитель мог вносить изменения в конструкцию подвески.
На рынке представлено множество аналогов от сторонних производителей, и их качество может значительно отличаться от оригинальных запчастей.
Оригинальные рессоры КАМАЗ проходят строгую проверку качества и ресурсные испытания, в то время как недорогие аналоги могут не выдерживать заявленные нагрузки.
Сравнение производителей
Оригинальные компоненты обычно имеют стабильную геометрию и качественную термообработку, что обеспечивает предсказуемую жесткость.
Аналоги могут быть изготовлены из стали с меньшим содержанием легирующих элементов, что делает их либо слишком мягкими, либо хрупкими.
При покупке неоригинальных рессор важно обращать внимание на качество обработки поверхности и наличие соответствующей маркировки.
| Параметр | Оригинал КАМАЗ | Аналоги (бюджет) |
|---|---|---|
| Ресурс | Высокий (до 300 тыс. км) | Средний/Низкий |
| Качество стали | Стабильное, 60С2А | Возможны вариации |
| Цена | Высокая | Низкая/Средняя |
⚠️ Важно: При покупке рессор обязательно проверяйте сертификаты соответствия. Использование несертифицированных элементов подвески может привести к отказу в гарантийном ремонте автомобиля.
Для тяжелых условий эксплуатации, таких как карьеры или бездорожье, рекомендуется использовать усиленные комплекты с дополнительными листами или рессоры с увеличенной толщиной.
Совместимость рессор различных поколений КАМАЗ (например, от 5320 к 65115) часто ограничена различиями в креплениях и габаритных размерах.
В заключение, правильный выбор, качественная сборка и регулярное обслуживание рессорного узла являются залогом долгой и безопасной эксплуатации грузовика.
Соблюдение всех технических требований позволяет максимально продлить срок службы не только рессоры, но и рамы, и мостов автомобиля.
Экономия на качественных запасных частях или пренебрежение технологией ремонта недопустимы, так как цена ошибки может быть слишком высокой.
Инструменты и оборудование для работы с рессорами
Для выполнения работ с рессорами КАМАЗ необходимо использовать определённые инструменты и оборудование, которые обеспечат безопасность и эффективность процесса. Правильный выбор инструментов поможет избежать повреждений как самого автомобиля, так и деталей рессорной системы.
В первую очередь, вам понадобятся следующие инструменты:
- Набор ключей: Для разборки рессор потребуется набор гаечных ключей различных размеров. Наиболее часто используются ключи на 17, 19 и 22 мм для откручивания крепежных элементов.
- Торцевые головки: Торцевые головки также могут быть полезны для работы с крепежом, особенно в труднодоступных местах.
- Молоток: Молоток пригодится для снятия закисших деталей и для легкой подбивки рессор при установке.
- Стяжки для рессор: Это специализированный инструмент, который позволяет безопасно сжимать рессоры при их разборке и сборке. Стяжки предотвращают случайное распрямление рессор, что может привести к травмам.
- Домкрат: Для подъёма автомобиля потребуется домкрат, желательно с достаточной грузоподъёмностью, чтобы обеспечить безопасность при работе.
- Подставки под автомобиль: После подъёма автомобиля необходимо установить подставки для обеспечения его устойчивости. Это важный элемент безопасности, который не следует игнорировать.
- Плоскогубцы и отвертки: Эти инструменты могут понадобиться для работы с мелкими деталями и крепежом, а также для снятия защитных крышек.
- Смазочные материалы: При разборке и сборке рессор рекомендуется использовать смазочные материалы для предотвращения коррозии и облегчения установки.
- Ключ для натяжения рессор: В некоторых случаях может потребоваться специальный ключ для натяжения рессор, особенно если вы планируете замену листов.
Кроме того, для выполнения работ с рессорами может потребоваться следующее оборудование:
- Станок для рессор: Если вы планируете проводить работы по ремонту или замене листов рессор, наличие специального станка значительно упростит процесс.
- Компрессор: В некоторых случаях может понадобиться компрессор для работы с пневматическими инструментами, если вы решите использовать их для ускорения процесса.
- Светильник: Хорошее освещение рабочего места — важный аспект, который поможет избежать ошибок и травм.
Перед началом работ обязательно ознакомьтесь с инструкцией по эксплуатации автомобиля и рекомендациями производителя. Это поможет избежать ошибок и обеспечит безопасность на протяжении всего процесса. Правильный выбор инструментов и оборудования — залог успешной работы с рессорами КАМАЗ.
Необходимый набор инструментов
Для успешной разборки и замены листов рессоры КАМАЗ потребуется определенный набор инструментов. Правильный выбор инструментов не только упростит процесс, но и обеспечит безопасность работы. Ниже представлен список необходимых инструментов и их краткое описание.
- Гаечные ключи – набор гаечных ключей различных размеров, включая как открытые, так и торцевые. Они понадобятся для откручивания крепежных элементов рессоры.
- Торцевые головки – набор торцевых головок с трещоткой. Это позволит быстро и эффективно откручивать болты и гайки, особенно в труднодоступных местах.
- Молоток – используется для легкого постукивания по крепежным элементам, чтобы освободить их от коррозии или заедания.
- Съемник рессор – специализированный инструмент, который помогает снять рессору с автомобиля без повреждения других деталей.
- Плоскогубцы – могут понадобиться для удержания мелких деталей или для работы с пружинами.
- Ключи для пружин – если в конструкции рессоры используются пружины, то для их установки и снятия могут потребоваться специальные ключи.
- Домкрат – необходим для подъема автомобиля, чтобы обеспечить доступ к рессоре. Лучше использовать гидравлический домкрат для большей надежности.
- Подставки под автомобиль – для обеспечения безопасности при работе под поднятым автомобилем. Они должны быть надежными и соответствовать весу автомобиля.
- Смазочные материалы – рекомендуется иметь под рукой смазку для обработки крепежных элементов перед установкой, чтобы предотвратить коррозию и облегчить последующую разборку.
- Перчатки и защитные очки – для обеспечения безопасности работника. Перчатки защитят руки от механических повреждений, а очки – глаза от возможных летящих частиц.
Подготовив все перечисленные инструменты, вы сможете значительно упростить процесс разборки и замены листов рессоры КАМАЗ. Важно помнить, что работа с рессорами требует аккуратности и внимательности, поэтому не спешите и следуйте всем рекомендациям по безопасности.
Безопасность при работе с рессорами
Работа с рессорами, особенно при их разборке и замене, требует особого внимания к вопросам безопасности. Рессоры являются важной частью подвески автомобиля, и неправильное обращение с ними может привести к серьезным травмам как для механика, так и для окружающих.
Перед началом работы необходимо убедиться, что автомобиль находится на ровной и устойчивой поверхности. Используйте подъемник или домкрат, чтобы поднять автомобиль, и обязательно установите подставки под кузов для предотвращения его падения. Это особенно важно, так как рессоры могут быть под значительным напряжением, и их внезапное освобождение может привести к травмам.
При работе с рессорами рекомендуется использовать защитные очки и перчатки. Это поможет защитить глаза от возможных осколков и руки от травм. Также стоит обратить внимание на обувь: она должна быть закрытой и прочной, чтобы защитить ноги в случае падения тяжелых деталей.
Перед разборкой рессоры необходимо внимательно осмотреть ее на наличие трещин, коррозии или других повреждений. Если вы заметили какие-либо дефекты, лучше заменить рессору целиком, чем пытаться ее отремонтировать. При работе с рессорами следует использовать только качественные инструменты, чтобы избежать соскальзывания и повреждения деталей.
Важно помнить, что рессоры могут хранить в себе значительное количество энергии, и при их разборке необходимо соблюдать осторожность. Используйте специальные зажимы или стяжки для удержания листов рессоры в собранном состоянии, чтобы избежать их внезапного распрямления.
При замене листов рессоры следует внимательно следить за правильной последовательностью и направлением установки. Неправильная установка может привести к ухудшению характеристик подвески и даже к аварийным ситуациям на дороге.
Наконец, после завершения работы обязательно проверьте все соединения и крепления, чтобы убедиться в их надежности. Проведите тест-драйв автомобиля, чтобы убедиться, что подвеска работает корректно и безопасно.
Рекомендации по технике безопасности
При работе с рессорами КАМАЗ, как и с любыми другими компонентами автомобиля, необходимо соблюдать определенные меры предосторожности для обеспечения безопасности как оператора, так и окружающих. Ниже приведены основные рекомендации по технике безопасности, которые следует учитывать при разборке, замене и обслуживании рессор.
- Используйте защитные средства: Перед началом работы обязательно наденьте защитные очки, перчатки и, при необходимости, защитную каску. Это поможет предотвратить травмы глаз и рук при работе с тяжелыми деталями.
- Работа в хорошо проветриваемом помещении: Если вы проводите работы в закрытом помещении, убедитесь, что оно хорошо вентилируется. Это особенно важно, если вы используете химические средства для очистки или смазки.
- Правильная установка автомобиля: Перед началом работы убедитесь, что автомобиль установлен на ровной поверхности и зафиксирован с помощью стояночного тормоза. Используйте подставки под колеса, чтобы предотвратить движение автомобиля во время работы.
- Использование специального инструмента: Для разборки и замены рессор используйте только специализированный инструмент, такой как гидравлические домкраты, ключи и другие приспособления, предназначенные для работы с подвеской. Это обеспечит безопасность и эффективность выполнения работ.
- Осторожность при работе с пружинами: Рессоры могут хранить значительное количество энергии. При разборке будьте особенно осторожны, чтобы избежать травм от внезапного высвобождения энергии. Убедитесь, что все крепления и соединения надежно зафиксированы перед тем, как начинать разборку.
- Работа в команде: Если возможно, работайте в паре. Наличие помощника может значительно повысить безопасность, особенно при поднятии и установке тяжелых рессор.
- Соблюдение инструкций: Всегда следуйте инструкциям производителя и рекомендациям по обслуживанию. Это поможет избежать ошибок и снизит риск несчастных случаев.
- Утилизация старых деталей: Не забывайте о правильной утилизации старых рессор и других деталей. Они могут содержать опасные вещества, и их следует утилизировать в соответствии с местными нормами и правилами.
Соблюдение этих рекомендаций поможет вам безопасно и эффективно выполнять работы с рессорами КАМАЗ, минимизируя риск травм и повреждений как для вас, так и для вашего автомобиля.
Советы по выбору новых рессор
При выборе новых рессор для КАМАЗа необходимо учитывать несколько ключевых факторов, чтобы обеспечить надежность и долговечность работы автомобиля. В первую очередь, важно обратить внимание на тип рессор, которые могут быть как листовыми, так и параболическими. Листовые рессоры чаще используются на грузовых автомобилях, таких как КАМАЗ, благодаря своей прочности и способности выдерживать большие нагрузки.
Следующий аспект — это материал, из которого изготовлены рессоры. Наиболее распространенными являются стальные рессоры, которые обеспечивают хорошую прочность и устойчивость к деформациям. Однако, в последнее время на рынке появились рессоры из композитных материалов, которые легче и имеют лучшую коррозионную стойкость. Выбор материала зависит от условий эксплуатации автомобиля и предпочтений владельца.
Также стоит обратить внимание на производителя рессор. Рекомендуется выбирать продукцию известных и проверенных брендов, которые зарекомендовали себя на рынке. Это гарантирует не только высокое качество, но и наличие гарантии на продукцию. При этом стоит учитывать, что более дорогие рессоры не всегда являются лучшими, поэтому важно изучить отзывы и рекомендации других владельцев.
Не менее важным является выбор подходящей жесткости рессор. Жесткость рессоры влияет на комфортность езды и управляемость автомобиля. Для грузовых автомобилей, таких как КАМАЗ, часто выбирают рессоры с высокой жесткостью, чтобы обеспечить стабильность при перевозке тяжёлых грузов. Однако, слишком жесткие рессоры могут привести к ухудшению комфорта при движении, особенно на неровных дорогах.
При покупке новых рессор также стоит обратить внимание на их размеры и совместимость с вашим автомобилем. Необходимо учитывать такие параметры, как длина, ширина и количество листов в рессоре. Неправильный выбор может привести к проблемам с установкой и эксплуатации. Рекомендуется консультироваться с профессионалами или использовать справочные материалы, чтобы убедиться в правильности выбора.
Наконец, перед установкой новых рессор стоит провести полную диагностику подвески автомобиля. Это поможет выявить возможные проблемы, которые могут повлиять на работу новых рессор. Например, изношенные амортизаторы или другие элементы подвески могут снизить эффективность работы рессор и привести к преждевременному износу.
