Сальники без пружины, или манжетные уплотнения, играют ключевую роль в обеспечении герметичности различных механизмов и узлов, особенно в условиях повышенных нагрузок и агрессивных сред. В данной статье мы подробно рассмотрим правильные названия и маркировку этих уплотнений, их отличия от традиционных сальников, а также актуальные ГОСТы и сферы применения. Знание технических особенностей и правил подбора манжетных уплотнений поможет специалистам и инженерам оптимально выбирать компоненты для своей техники, что в свою очередь повысит надежность и долговечность оборудования.
Официальная терминология и классификация уплотнений
В технической терминологии изделие, обычно называемое «сальником», правильно именуется манжетным уплотнением или манжетой. Если в конструкции отсутствует пружина, то деталь называется манжета без пружины или беспружинная манжета. В англоязычных документах такие изделия часто обозначаются как Oil Seal without Spring или Lip Seal without Spring. Термин «сальник» стал распространенным в профессиональном жаргоне, возникшим от слова «сало», которым исторически пропитывали войлочные уплотнения. Однако в официальных каталогах и ГОСТах следует использовать термин «манжета».
Согласно ГОСТ 8752-79 и международным стандартам ISO 6194, манжеты классифицируются по типу исполнения. Манжеты без пружины относятся к категории уплотнений, где герметизация достигается исключительно за счет натяжения резиновой губки на валу и, в некоторых случаях, благодаря гидродинамическим эффектам, создаваемым микрорельефом рабочей кромки. Отсутствие пружины не свидетельствует о низком качестве, а указывает на особый режим работы, для которого предназначена деталь.
В каталогах производителей, таких как Corteco, Elring или SKF, можно встретить различные буквенные обозначения, указывающие на отсутствие пружины. Например, в маркировке может отсутствовать код, обозначающий наличие пружинного элемента, или присутствовать специфический индекс серии. Важно понимать, что отсутствие пружины — это конструктивная особенность, а не производственный дефект. Такие манжеты часто применяются в качестве пыльников или в узлах, где давление среды минимально, а требования к трению высоки.

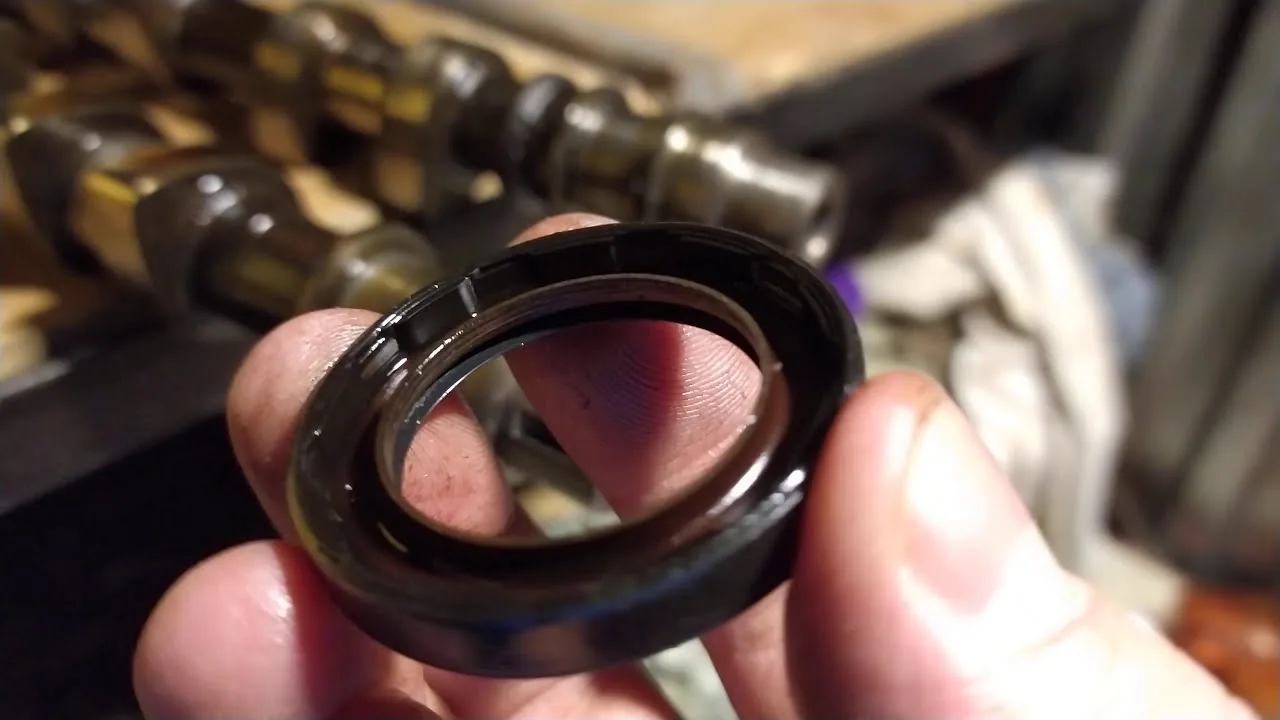

Существует два основных типа беспружинных манжет по конструкции корпуса: с металлическим каркасом и полностью резиновые. Манжеты с металлическим каркасом обеспечивают жесткую посадку в корпус узла, что критично для сохранения геометрии при монтаже. Полностью резиновые манжеты (часто с дополнительным резиновым покрытием снаружи) обеспечивают лучшую герметичность посадки в корпусе, компенсируя микронеровности поверхности отверстия.
Различия в маркировке и обозначениях
При поиске аналогичных изделий важно учитывать буквенно-цифровые коды. Стандартные манжеты с пружиной часто имеют в конце маркировки указание на тип пружины или подразумевают его по умолчанию для данного типоразмера. Варианты без пружины могут обозначаться буквой «N» (No spring) или отличаться отсутствием соответствующего символа в местах, отвечающих за дополнительные элементы. Например, манжета типа TC обычно включает пружину, в то время как модификации DC или SC (в зависимости от стандарта производителя) могут указывать на отсутствие пружинного элемента или наличие пыльника.
| Тип манжеты | Наличие пружины | Основная функция |
|---|---|---|
| Радиальная с пружиной | Есть | Удержание давления, герметизация |
| Беспружинная (манжета) | Нет | Защита от пыли, низкое трение |
| Комбинированная | Есть/Нет (двойная) | Комплексная защита |
Важно отметить, что визуальное отсутствие пружины не всегда означает, что она отсутствует в конструкции. В некоторых современных манжетах пружина может быть встроена внутрь резиновой губки и не видна при поверхностном осмотре. Однако классическая беспружинная манжета не содержит этого элемента ни снаружи, ни внутри. Для точной идентификации всегда рекомендуется сверяться с каталожным номером оригинальной детали.
| Правильное название | Технические особенности | Применение |
|---|---|---|
| Сальник без пружины | Изготавливается из эластичных материалов, таких как резина или полиуретан | Используется в узлах, где нет значительных колебаний давления |
| Уплотнительное кольцо | Обеспечивает герметичность, не требует дополнительного давления | Применяется в статических соединениях |
| Сальник с фиксированным размером | Простота установки и замены, отсутствие пружины снижает риск поломки | Используется в бытовой технике и автомобилях |
Интересные факты
Правильное название: Сальник без пружины часто называют "уплотнительным кольцом" или "уплотнителем". Это устройство используется для предотвращения утечек жидкости или газа в механизмах, где требуется герметичность, но без необходимости в пружинном механизме для создания давления.
Технические особенности: Сальники без пружин могут быть выполнены из различных материалов, таких как резина, полиуретан или силикон, что позволяет им эффективно работать в различных температурных и химических условиях. Они обеспечивают надежное уплотнение за счет своей эластичности и способности адаптироваться к поверхности, на которой установлены.
Применение: Такие сальники широко используются в различных отраслях, включая автомобилестроение, машиностроение и даже в бытовой технике. Их применение позволяет снизить трение и износ деталей, что способствует увеличению срока службы механизмов и снижению затрат на обслуживание.
Конструктивные особенности и принцип работы
Принцип работы манжеты без пружины основан на упругих свойствах эластомера, из которого она изготовлена. Рабочая кромка (губка) манжеты имеет специально разработанный профиль и угол наклона, что обеспечивает надежный контакт с валом. Натяжение, возникающее при установке манжеты на вал, создает начальное контактное давление. В отличие от манжет с пружинами, где усилие поджатия остается постоянным и не зависит от температуры или старения материала (в пределах определенных значений), в беспружинных манжетах давление зависит исключительно от степени деформации резины.
Материалы для изготовления беспружинных манжет обычно обладают высокими показателями эластичности и низким коэффициентом трения. Это необходимо для компенсации отсутствия постоянного усилия пружины. В производстве часто используют фторкаучуки (Viton, FKM) или полиакрилаты (ACM), которые сохраняют свои характеристики в широком диапазоне температур. При нагревании резина становится более мягкой, и без пружины герметичность может быть нарушена, поэтому выбор материала имеет ключевое значение.
Геометрия рабочей кромки беспружинных манжет часто включает специальные микронасечки или спиральные канавки. Эти элементы функционируют как микро-насосы: при вращении вала они отводят масло обратно в картер, предотвращая его выдавливание наружу. Эффективность работы таких «насосов» зависит от направления вращения вала и его скорости. На валах, которые не вращаются или вращаются медленно, беспружинные манжеты могут быть менее эффективными в удержании давления по сравнению с пружинными.
Материалы изготовления и температурные режимы
Выбор материала для беспружинных манжет зависит от условий их эксплуатации. Наиболее популярным вариантом является нитрильный каучук (NBR), который обладает отличной стойкостью к маслам и износу. Однако его температурный диапазон ограничен (обычно от -40 до +100°C). Для более жестких условий подходят фторкаучуки (Viton), которые выдерживают температуры до +200°C и выше, а также агрессивные химические вещества.
Силиконовые манжеты (VMQ) встречаются реже и в основном используются в пищевой промышленности или в ситуациях, требующих работы при очень низких температурах. Они обладают хорошей износостойкостью при трении. Полиуретановые (PU) манжеты выделяются высокой механической прочностью и стойкостью к истиранию, что делает их идеальными для гидравлических систем. Однако они подвержены перегреву и воздействию воды.
При выборе аналогов важно учитывать не только размеры, но и совместимость материала уплотнения с рабочей жидкостью. Некоторые синтетические масла и добавки могут вызывать набухание или усадку определенных типов резины. Например, манжета из NBR может разрушиться при контакте с тормозной жидкостью на гликолевой основе, для которой предпочтителен этилен-пропиленовый каучук (EPDM).
Температурный режим также влияет на жесткость материала. При низких температурах резина становится жесткой, и без пружины манжета может потерять способность плотно облегать вал, что приведет к проникновению загрязнений. Поэтому для зимней эксплуатации оборудования беспружинные манжеты должны изготавливаться из морозостойких компаундов.
Сферы применения: где используются манжеты без пружины
Область применения манжет без пружины довольно обширна, но у них есть свои особенности и ограничения. Такие уплотнения используются в узлах, где отсутствует избыточное давление рабочей жидкости. Их основная функция — защита от пыли и грязи (в роли пыльника) или удержание смазки в подшипниках, работающих на низких скоростях. В таких условиях наличие пружины может привести к избыточному трению, что вызывает нагрев и износ вала.
Беспружинные манжеты часто применяются как вторичное уплотнение в двойных манжетах. В этой конструкции первая манжета (основная) оснащена пружиной и отвечает за герметизацию масла, а вторая (внешняя), не имеющая пружины, защищает рабочую кромку основной манжеты от абразивных частиц. Это значительно увеличивает срок службы всего уплотнительного узла.
В гидравлических системах беспружинные манжеты (часто называемые манжетами штока или поршня, хотя их конструкция может отличаться от радиальных сальников) применяются для динамического уплотнения подвижных соединений. Здесь критически важна способность манжеты выдерживать возвратно-поступательное движение без перекоса, что достигается за счет жесткости материала и точности изготовления.
Применение в автомобильной и строительной технике
Беспружинные манжеты применяются в автомобилях и специализированной технике в различных областях. В колесных ступицах они служат пыльниками, в системах газораспределения — для уплотнения клапанов, а в насосах охлаждающей системы критически важна их работа с антифризом. В трансмиссиях манжеты используются на валах с низким давлением масла, где основное внимание уделяется снижению трения.
В строительной технике, работающей в карьерах и шахтах, защита от абразивной пыли является приоритетной задачей. Беспружинные манжеты-пыльники устанавливаются на шарнирные пальцы, штоки гидроцилиндров (в сочетании со скребками) и поворотные механизмы. Их конструкция эффективно отводит грязь, не создавая значительного сопротивления движению.
Кроме того, такие уплотнения используются в электродвигателях и генераторах, где необходимо предотвратить утечку смазки из подшипников и защитить от попадания токопроводящей пыли. В этих устройствах часто применяются манжеты из материалов с антистатическими свойствами.
Использование в промышленном оборудовании
В пищевой и фармацевтической отраслях, где требования к чистоте и отсутствию загрязняющих веществ очень высоки, часто используют манжеты без пружин из силикона или фторопласта. Исключение пружины устраняет риск коррозии и предотвращает попадание металлических частиц в продукцию. Эти манжеты легко моются и стерилизуются.
В химической промышленности, где агрессивные химические вещества могут быстро повредить металлические пружины, манжеты без пружин из стойких полимеров, таких как PTFE и PEEK, становятся единственным разумным вариантом. В таких условиях пружина может стать источником коррозии и привести к разрушению уплотнительного механизма.
Критерии выбора и правила монтажа
Подбор аналога для беспружинной манжеты требует внимательного подхода к деталям. Первым шагом является точное измерение геометрических характеристик: внутреннего диаметра (d), внешнего диаметра (D) и высоты (h). Измерения рекомендуется проводить с помощью штангенциркуля для высокой точности. Важно измерять как вал, так и отверстие корпуса, а не только саму манжету, так как старое уплотнение могло потерять форму.
Вторым важным аспектом является выбор материала. Необходимо учитывать, какая жидкость будет взаимодействовать с уплотнением, а также температурный диапазон его работы. Если оригинальная манжета черного цвета и жесткая, скорее всего, это NBR. Если она коричневая — это может быть FKM. Замена материала на более дешевый аналог недопустима в условиях тяжелой эксплуатации.
При установке беспружинных манжет следует проявлять особую осторожность. Поскольку у них отсутствует пружина, помогающая занимать рабочее положение, важно не повредить рабочую кромку при надевании на вал. Острые края вала рекомендуется притупить или использовать монтажную втулку. Поверхность вала должна быть чистой, без задиров и коррозии, иначе герметичность не будет гарантирована.
Технология установки и смазка
Перед установкой тщательно смазать рабочую кромку манжеты и поверхность вала той же смазкой, что используется в узле, или специальным монтажным маслом. Это предотвратит сухой старт и повреждение кромки в первые моменты работы двигателя. Смазка также упростит установку манжеты.

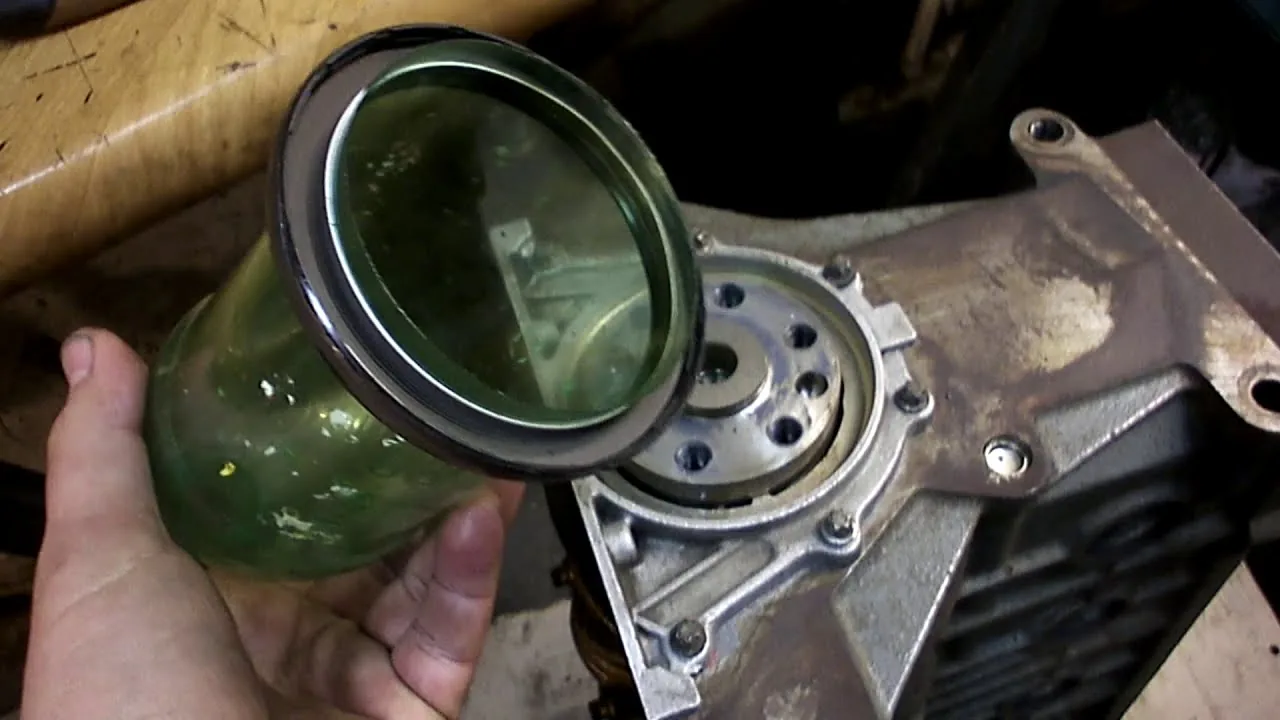

Устанавливать манжету в корпус нужно строго перпендикулярно оси вала, применяя оправку, которая должна опираться на металлический корпус манжеты или на внешний край резины, если каркас отсутствует. Удары молотком по рабочей кромке или перекос манжеты при запрессовке недопустимы, так как это может нарушить геометрию и привести к потере герметичности.
- Очистите место установки в корпусе и поверхность вала от старой смазки и загрязнений.
- Проверьте вал на наличие износа (ступенек) под рабочей кромкой. Если износ есть, манжету нужно установить глубже или использовать ремонтную втулку.
- Смажьте рабочую кромку и вал.
- Осторожно наденьте манжету на вал, следя за правильным направлением (пыльник должен находиться снаружи).
- Равномерно запрессуйте манжету в корпус до упора.
После завершения монтажа проверьте, как свободно вращается вал. Он должен вращаться легко, без заеданий. Если вал вращается с большим усилием, это может указывать на перекос манжеты или на то, что она подобрана слишком плотно (с маленьким внутренним диаметром).
Типичные ошибки и troubleshooting
При работе с уплотнениями без пружинного элемента часто возникают ошибки, которые могут свести на нет все усилия по ремонту. Понимание этих ошибок поможет избежать повторных поломок и сэкономить время.
- Установка пружинного сальника вместо беспружинного — это может привести к перегреву узла и утечке масла, если конструкция не рассчитана на дополнительное усилие пружины, или к быстрому износу вала.
- Игнорирование направления вращения — многие беспружинные манжеты имеют асимметричный профиль рабочей кромки, предназначенный для определенного направления вращения вала. Установка «задом наперед» приведет к выкачиванию масла наружу.
- Повреждение кромки при монтаже — отсутствие пружины делает губку более подверженной механическим повреждениям при неаккуратной установке. Использование острых инструментов строго запрещено.
- Неверный выбор материала — установка манжеты из NBR в узел с высокой температурой (где ранее использовался Viton) приведет к ее окаменению и утечкам в короткие сроки.
Если после установки наблюдается утечка, не стоит сразу обвинять качество детали. Часто проблема заключается в состоянии вала (выработка, коррозия) или в неправильной установке (перекос). Также стоит проверить систему вентиляции картера: если в ней создается избыточное давление, ни одно уплотнение, даже самое качественное, не сможет удержать масло.
⚠️ Внимание: Никогда не используйте герметики для фиксации беспружинной манжеты в корпусе, если это не предусмотрено конструкцией. Герметик может попасть на рабочую кромку и разрушить уплотнение, а также усложнить будущий ремонт.
⚠️ Внимание: При работе с манжетами из фторкаучука (Viton) избегайте контакта с кетонами и сложными эфирами, которые могут содержаться в некоторых очистителях. Это может вызвать необратимую химическую реакцию и разбухание резины.
⚠️ Внимание: Не подвергайте новые резиновые манжеты воздействию прямых солнечных лучей и озона перед установкой. Ультрафиолет ускоряет старение резины, делая ее ломкой еще до начала эксплуатации.
Эксплуатационные нюансы и долговечность
Ресурс эксплуатации манжеты без пружины зависит от условий смазки. Работа «на сухую», даже на несколько секунд, может привести к перегреву кромки и нарушению её формы. Поэтому перед длительными простоями техники рекомендуется проверять уровень масла и, если возможно, вручную прокрутить вал, чтобы смазка попала на уплотнение.
Вибрации и биение вала негативно сказываются на сроке службы уплотнения. Беспружинная манжета менее устойчива к биениям, так как у неё нет механизма для компенсации смещений. Если вал имеет люфт в подшипниках, манжета будет быстро изнашиваться неравномерно, что может привести к утечкам.
Регулярный визуальный осмотр узла на наличие потеков масла и состояния пыльника помогает избежать серьезных поломок. Замена манжеты обойдется значительно дешевле, чем ремонт всего узла или замена двигателя из-за утечки масла или попадания абразивных частиц.
В заключение, правильная идентификация и использование манжет без пружины — важный навык для любого специалиста в технической сфере. Эти изделия, несмотря на свою простоту, играют ключевую роль в надежности механизмов. Понимание их отличий от традиционных сальников, знание материалов и правил установки обеспечивает долгую и бесперебойную работу техники. Всегда используйте оригинальные каталожные номера для поиска аналогов и не пренебрегайте качеством материалов.
Технический прогресс не стоит на месте, и конструкции уплотнений продолжают совершенствоваться. Появляются новые композитные материалы и профили кромок, которые повышают эффективность беспружинных манжет. Следование рекомендациям производителей техники и использование качественных запасных частей — залог успешного ремонта и обслуживания.
Сравнение с другими типами сальников
Сальники, используемые в различных механизмах, могут значительно различаться по конструкции и назначению. Одним из наиболее интересных типов являются сальники без пружины, которые имеют свои уникальные характеристики и преимущества по сравнению с другими типами сальников.
Сравнивая сальники без пружины с традиционными сальниками, можно выделить несколько ключевых аспектов. Во-первых, сальники с пружинами, как правило, обеспечивают более надежное уплотнение, так как пружина создает постоянное давление на уплотнительный элемент. Это позволяет им эффективно предотвращать утечки жидкости или газа даже при значительных колебаниях давления или температуры. Однако, сальники без пружины имеют свои преимущества, которые делают их предпочтительными в определенных условиях.
Одним из главных преимуществ сальников без пружины является их простота конструкции. Отсутствие пружины снижает количество деталей, что, в свою очередь, уменьшает вероятность поломки и упрощает процесс установки. Это делает такие сальники более надежными в эксплуатации, особенно в условиях, где возможны механические повреждения или загрязнения.
Кроме того, сальники без пружины часто используются в приложениях, где требуется высокая степень гибкости и адаптивности. Они могут лучше справляться с изменениями в геометрии соединений, что делает их идеальными для использования в системах с высокой динамикой, таких как автомобильные двигатели или гидравлические системы. В таких случаях сальники без пружины могут обеспечивать достаточное уплотнение без необходимости в дополнительных элементах, таких как пружины.
Также стоит отметить, что сальники без пружины могут быть более экономичными в производстве и замене. Поскольку они состоят из меньшего количества компонентов, их стоимость может быть ниже, что делает их более привлекательными для массового производства и применения в недорогих устройствах.
Однако, несмотря на свои преимущества, сальники без пружины имеют и некоторые ограничения. Они могут не обеспечивать такой же уровень герметичности, как сальники с пружинами, особенно в условиях высоких давлений. Поэтому выбор между этими типами сальников должен основываться на конкретных условиях эксплуатации и требованиях к герметичности.
В заключение, сальники без пружины представляют собой интересный и полезный вариант для многих приложений. Их простота, надежность и адаптивность делают их достойной альтернативой традиционным сальникам с пружинами, особенно в тех случаях, когда критически важны гибкость и экономичность.
Преимущества и недостатки сальников без пружины
Сальники без пружины, также известные как сальники с фиксированным уплотнением, представляют собой важный элемент в различных механизмах и системах, где требуется надежная герметизация. Они имеют свои уникальные преимущества и недостатки, которые необходимо учитывать при выборе и использовании.
Преимущества:
- Простота конструкции: Сальники без пружины имеют более простую конструкцию по сравнению с традиционными сальниками, что делает их менее подверженными поломкам и износу. Отсутствие пружины снижает количество движущихся частей, что в свою очередь уменьшает вероятность механических повреждений.
- Устойчивость к агрессивным средам: Эти сальники часто изготавливаются из материалов, устойчивых к химическим воздействиям, что позволяет им эффективно работать в условиях, где традиционные сальники могут быстро выйти из строя.
- Низкие эксплуатационные расходы: Благодаря своей долговечности и надежности, сальники без пружины могут снизить затраты на обслуживание и замену, что делает их экономически выгодным решением для многих промышленных применений.
- Устойчивость к высокому давлению: Сальники без пружины способны выдерживать более высокие давления, что делает их идеальными для использования в системах, где давление может варьироваться.
Недостатки:
- Ограниченная гибкость: Отсутствие пружины может привести к тому, что сальник не будет так хорошо компенсировать колебания и изменения в размерах уплотняемых деталей, что может привести к утечкам в некоторых условиях.
- Сложности установки: Установка сальников без пружины может требовать более точной подгонки и аккуратности, так как они менее прощают ошибки в монтаже по сравнению с традиционными сальниками.
- Чувствительность к износу: Хотя они и более устойчивы к агрессивным средам, сальники без пружины могут быть более чувствительными к механическому износу, особенно в условиях высокой скорости или трения.
- Ограниченные области применения: Не все механизмы могут использовать сальники без пружины, так как в некоторых случаях требуется дополнительная поддержка в виде пружины для обеспечения надежной герметизации.
Таким образом, выбор между сальниками с пружиной и без пружины должен основываться на конкретных условиях эксплуатации, требованиях к герметичности и долговечности, а также на особенностях конструкции оборудования. Понимание преимуществ и недостатков сальников без пружины поможет сделать правильный выбор и обеспечить надежную работу механизмов.
Рекомендации по уходу и обслуживанию
Уход за сальниками без пружины требует особого внимания, так как их конструкция и материалы могут быть более чувствительными к внешним воздействиям по сравнению с традиционными сальниками. Основные рекомендации по обслуживанию включают в себя регулярные проверки состояния сальников, чтобы предотвратить утечки и износ.
Первым шагом в уходе за сальниками является визуальный осмотр. Необходимо проверять наличие трещин, износа или деформации. Если сальник установлен в условиях высокой температуры или агрессивной среды, то такие проверки следует проводить чаще. При обнаружении повреждений рекомендуется немедленно заменить сальник, так как это может привести к серьезным проблемам в работе механизма.
Вторым важным аспектом является контроль за уровнем смазки. Сальники без пружины часто используются в системах, где требуется минимальное трение, и недостаток смазки может привести к быстрому износу. Рекомендуется использовать смазочные материалы, совместимые с материалами сальника, чтобы избежать химической реакции, которая может повредить его структуру.
Третьим пунктом является соблюдение правил установки. При установке сальника необходимо следить за тем, чтобы он был правильно выровнен и не имел перекосов. Неправильная установка может привести к преждевременному износу и утечкам. Также важно использовать специальные инструменты для установки, чтобы избежать механических повреждений.
Кроме того, стоит учитывать условия эксплуатации. Если сальник работает в условиях повышенной влажности или загрязненности, рекомендуется применять дополнительные защитные меры, такие как использование защитных кожухов или фильтров, чтобы минимизировать воздействие внешних факторов.
Наконец, регулярное техническое обслуживание и замена сальников в соответствии с рекомендациями производителя помогут продлить срок службы оборудования и предотвратить серьезные поломки. Важно помнить, что сальники без пружины, хотя и имеют свои преимущества, требуют более тщательного подхода к обслуживанию и эксплуатации.
Частота замены и диагностика состояния
Сальники без пружины, также известные как сальники с фиксированным уплотнением, используются в различных механизмах для предотвращения утечек жидкостей и загрязнений. Они находят применение в автомобилях, промышленных машинах и бытовой технике. Понимание частоты замены и диагностики состояния этих компонентов является ключевым для обеспечения надежной работы оборудования.
Частота замены сальников без пружины зависит от нескольких факторов, включая условия эксплуатации, тип жидкости, которую они уплотняют, и качество самого сальника. В большинстве случаев рекомендуется проверять состояние сальников каждые 30 000 - 50 000 километров пробега для автомобилей или раз в год для стационарного оборудования. Однако в условиях повышенной нагрузки или воздействия агрессивных сред, таких как высокие температуры или химические вещества, этот интервал может значительно сократиться.
Диагностика состояния сальников без пружины включает в себя визуальный осмотр и проверку на наличие утечек. При визуальном осмотре следует обратить внимание на наличие трещин, износа или деформации уплотнительной поверхности. Утечки жидкости вокруг сальника могут указывать на его износ или повреждение. Важно также проверять уровень жидкости в системе, так как его снижение может быть следствием утечки, вызванной неисправным сальником.
Кроме того, для более точной диагностики можно использовать методы, такие как ультразвуковая диагностика, которая позволяет обнаружить утечки, не прибегая к разборке узлов. Также стоит учитывать, что некоторые сальники могут изнашиваться неравномерно, что делает регулярный мониторинг их состояния особенно важным.
При замене сальников без пружины важно использовать качественные компоненты, соответствующие спецификациям производителя. Неправильный выбор или установка сальника может привести к повторным утечкам и повреждению других элементов системы. Поэтому рекомендуется проводить замену в условиях, обеспечивающих чистоту и защиту от загрязнений, а также следовать инструкциям по установке.
В заключение, регулярная диагностика и замена сальников без пружины являются важными аспектами технического обслуживания, которые помогают предотвратить серьезные поломки и продлить срок службы оборудования. Соблюдение рекомендаций по частоте замены и внимательное отношение к состоянию сальников обеспечит надежную и безопасную работу механизмов.
