Как устроена система охлаждения ЯМЗ-238 и что делать при перегреве

Опубликовано: 02.10.2026

Система охлаждения двигателя ЯМЗ-238 играет ключевую роль в обеспечении его надежной работы и долговечности. В данной статье мы подробно рассмотрим схему и устройство этой системы, включая основные компоненты, такие как термостаты, вентиляторы и водяные насосы. Также мы уделим внимание диагностике перегрева и методам устранения возможных неисправностей. Знание устройства и принципа работы системы охлаждения поможет владельцам и механикам эффективно поддерживать двигатель в исправном состоянии, предотвращая серьезные поломки и продлевая срок службы техники.

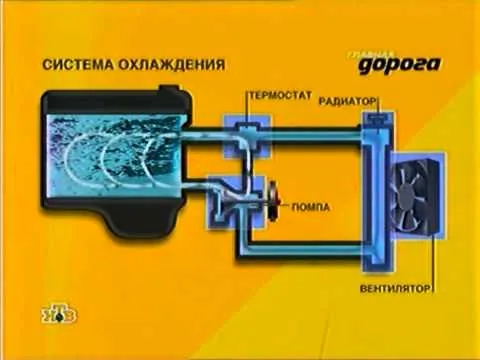

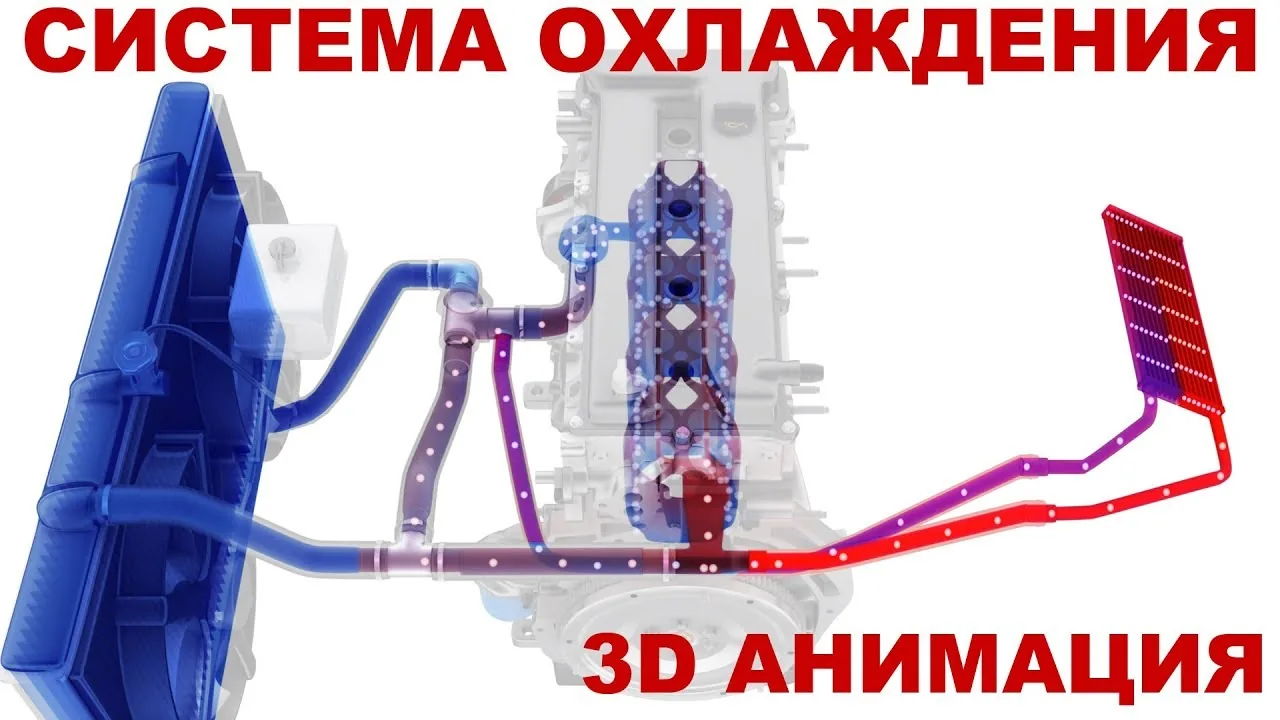

Принципиальная схема и круги циркуляции жидкости

Система охлаждения двигателя ЯМЗ-238 — это жидкостная система закрытого типа с принудительной циркуляцией охлаждающей жидкости. Основной принцип её работы заключается в создании двух контуров для движения антифриза: малого и большого. Малый круг активируется во время прогрева двигателя, позволяя жидкости циркулировать внутри блока и головки, минуя радиатор. Это способствует быстрому достижению рабочей температуры. Большой круг включается, когда температура достигает определенного уровня, направляя горячую жидкость через радиатор для эффективного теплообмена с окружающей средой.

Если ваш двигатель оснащен двухсекционным радиатором, схема движения жидкости в большом круге имеет свои особенности. Жидкость из выпускного коллектора попадает в верхний бачок радиатора, где охлаждается, проходя через трубки, и затем стекает в нижний бачок. После этого насос снова забирает её и подает в водяную рубашку двигателя. В современных версиях ЯМЗ-238 могут использоваться различные конфигурации радиаторов, включая трехрядные или сдвоенные, что влияет на гидравлическое сопротивление и эффективность системы охлаждения.

Особенности малого круга циркуляции

Малый круг циркуляции играет ключевую роль в предотвращении термических напряжений в металле во время холодного запуска. В этот момент термостаты закрыты, и охлаждающая жидкость направляется от насоса прямо в блок цилиндров, омывая гильзы и проходя через каналы в головке блока. После нагрева головки жидкость возвращается во впускную полость насоса, минуя радиатор. Это обеспечивает быстрое прогревание масла и компонентов цилиндро-поршневой группы до необходимых рабочих температур.

В некоторых модификациях двигателя малый круг может включать теплообменник масляного фильтра или сам фильтр, если он выполнен как теплообменник «вода-масло». Это способствует более быстрому выходу на рабочий режим и улучшает работу смазочной системы. Однако при неисправности клапанов термостата или появлении воздушных пробок циркуляция в малом круге может нарушиться, что приведет к локальным перегревам даже при работающем насосе.

Отсутствие циркуляции по малому кругу часто выявляется по резкому закипанию жидкости в расширительном бачке сразу после запуска холодного двигателя. Это свидетельствует о том, что жидкость в рубашке двигателя закипает, но не поступает в радиатор из-за закрытых термостатов и не циркулирует должным образом внутри блока. В таких случаях проверка целостности каналов и функционирования перепускных клапанов становится первоочередной задачей.

⚠️ Внимание: Использование двигателя с неисправными термостатами, когда жидкость циркулирует только по большому кругу, приводит к длительному прогреву, увеличенному расходу топлива и ускоренному износу деталей цилиндро-поршневой группы из-за работы в недогретом состоянии.

Для лучшего понимания взаимодействия компонентов рассмотрим основные элементы, обеспечивающие движение жидкости. Ниже представлена таблица с ключевыми узлами, участвующими в формировании потоков.

Узел системы	Функция в схеме	Расположение
Водяной насос	Создание давления и циркуляция	Передняя часть блока цилиндров
Термостаты	Регулировка направления потока (малый/большой круг)	Корпус на выходе из головки блока
Радиатор	Охлаждение жидкости потоком воздуха	Передняя часть автомобиля/трактора

Интересные факты

Вот несколько интересных фактов о системе охлаждения двигателя ЯМЗ-238:

Эффективность охлаждения: Двигатель ЯМЗ-238 использует систему жидкостного охлаждения, которая обеспечивает более равномерное распределение температуры по всем частям двигателя. Это позволяет избежать перегрева и увеличивает срок службы двигателя, что особенно важно для тяжелых условий эксплуатации, в которых часто работают эти двигатели.
Термостат: В системе охлаждения ЯМЗ-238 установлен термостат, который регулирует поток охлаждающей жидкости в зависимости от температуры двигателя. Это позволяет поддерживать оптимальную рабочую температуру, что способствует повышению эффективности сгорания топлива и снижению выбросов вредных веществ.
Насос и радиатор: В системе охлаждения ЯМЗ-238 используется водяной насос, который обеспечивает циркуляцию охлаждающей жидкости через радиатор и обратно в двигатель. Радиатор, в свою очередь, спроектирован так, чтобы эффективно отводить тепло, что особенно важно при работе двигателя на высоких нагрузках. Это сочетание компонентов позволяет системе охлаждения работать надежно и эффективно даже в самых сложных условиях.

Конструкция и обслуживание водяного насоса

Центробежный водяной насос — ключевой компонент, обеспечивающий циркуляцию охлаждающей жидкости. На двигателях серии ЯМЗ-238 насос располагается на передней части блока цилиндров и приводится в движение клиновыми ремнями, соединенными с шкивом коленчатого вала. Конструкция насоса включает чугунный корпус, вал с подшипниками, крыльчатку и торцевое уплотнение (сальник). Исправность этого узла критически важна для объема прокачиваемой жидкости и общей эффективности системы охлаждения.

При подозрении на неисправность насоса в первую очередь проверьте наличие утечек через контрольное отверстие в корпусе. Это отверстие предназначено для предупреждения о повреждении торцевого уплотнения. Появление капель антифриза или эмульсии из отверстия указывает на необходимость срочной замены сальника или всего насоса, так как попадание жидкости в подшипниковый узел может привести к быстрому износу и заклиниванию вала.

Диагностика и замена уплотнений

В процессе работы наиболее уязвимым элементом насоса является манжетное уплотнение. Со временем резиновые детали теряют эластичность, а пары трения из керамики или графита изнашиваются. Для замены уплотнения необходимо снять насос, демонтировать крыльчатку и аккуратно извлечь старый сальник, чтобы не повредить посадочные места. Установка нового уплотнения требует соблюдения чистоты и смазки рабочих кромок, чтобы избежать повреждений при первом запуске.

Если вы заметили люфт вала насоса при покачивании шкива, это свидетельствует о неисправности шарикоподшипников. Эксплуатация такого насоса недопустима, так как биение крыльчатки может привести к её разрушению и попаданию обломков в систему охлаждения, что вызовет засорение радиатора и перегрев. В таких случаях рекомендуется заменить насос целиком, так как установка новых подшипников в домашних условиях часто не обеспечивает долговечности.

При сборке узла крайне важно правильно натянуть приводные ремни. Чрезмерное натяжение ускоряет износ подшипников как насоса, так и генератора, а слабое натяжение приводит к проскальзыванию и снижению производительности насоса, особенно на высоких оборотах. Проверка натяжения осуществляется нажатием пальцем на середину длинной ветви ремня; прогиб должен соответствовать значениям, указанным в руководстве по эксплуатации для конкретной модели техники.

Ниже представлены ключевые параметры, на которые стоит обращать внимание при выборе запасных частей для водяного насоса.

Параметр	Нормативное значение	Критическое состояние
Люфт вала	Отсутствует	Ощутимое биение рукой
Натяжение ремня	10-15 мм прогиба	Проскальзывание или разрыв

⚠️ Важно: При замене водяного насоса обязательно проверяйте состояние шкива коленчатого вала и шкива вентилятора. Деформация шкивов может привести к неравномерному износу ремней и вибрации, что негативно скажется на новом насосе.

Термостаты и регулировка температурного режима

Поддержание оптимального температурного режима работы двигателя осуществляется за счет автоматического контроля объема жидкости, проходящей через радиатор. Эта задача возложена на термостаты, которые располагаются в специальном корпусе на выходе из головки блока цилиндров. На двигателях ЯМЗ-238 обычно используется система с двумя термостатами, что обеспечивает надежность и плавность открытия клапанов. Главная функция этих компонентов — блокировка потока жидкости в радиатор до достижения двигателем необходимой температуры.

Если ваш двигатель работает нестабильно, выделяет дым или потребляет больше топлива, это может указывать на то, что термостаты застряли в открытом положении. В таком случае двигатель будет долго прогреваться и функционировать неэффективно. Если же термостаты не открываются, это может привести к быстрому перегреву, образованию пара и даже деформации головок блока. Проверка термостатов — важная процедура при любых подозрениях на сбой в температурном режиме.

Проверка и настройка клапанов

Для проверки термостата его нужно извлечь из корпуса и поместить в сосуд с водой, одновременно нагревая воду и используя термометр. Открытие клапана должно начинаться при температуре 75-78 градусов Цельсия, а полное открытие — при 85-90 градусах. Ход клапана должен составлять не менее 7-8 мм. Если результаты проверки не соответствуют нормам, термостат необходимо заменить, так как регулировке эти устройства не подлежат.

На практике бывает, что один из двух термостатов работает исправно, а второй заедает. Это может вызвать сбои в циркуляции и нестабильную работу системы. Поэтому рекомендуется заменять термостаты парами, даже если один из них выглядит рабочим. Использование неоригинальных аналогов низкого качества может привести к повторению проблемы в короткие сроки.

Важно также обращать внимание на состояние уплотнительных прокладок под корпусом термостатов. Подсос воздуха через неплотности может создать ложное впечатление о работе системы и способствовать образованию воздушных пробок. При установке новых термостатов поверхности корпуса и головки блока должны быть тщательно очищены от остатков старых герметиков и накипи.

Термостаты должны открываться плавно, без резких движений.
Герметичность клапана в закрытом состоянии предотвращает циркуляцию через радиатор при низкой температуре.
Корпус термостата не должен иметь трещин или деформаций.
Пружина клапана должна обеспечивать плотное прилегание тарелки к седлу.

Вентилятор и радиатор: эффективность теплообмена

Основным элементом теплообменной системы является радиатор, который отводит тепло от двигателя в окружающую среду. На грузовых автомобилях и специализированной технике с моторами ЯМЗ-238 используются радиаторы с увеличенной площадью охлаждения, часто двух- или трехсекционные. Эффективность их работы зависит от чистоты сот, отсутствия утечек и правильного воздушного потока, создаваемого вентилятором. Загрязнение радиатора пылью, грязью или насекомыми — одна из основных причин перегрева в летний период.

Вентилятор системы охлаждения обеспечивает принудительный поток воздуха через радиатор. На многих моделях ЯМЗ-238 вентилятор приводится в действие гидромуфтой или электромагнитной муфтой. Это позволяет отключать вентилятор при низких температурах или на высоких скоростях, когда достаточно естественного обдува, что снижает уровень шума и экономит мощность двигателя. Поломка муфты может привести к тому, что вентилятор либо не включается, либо работает постоянно, не позволяя двигателю достичь рабочей температуры.

Обслуживание радиатора и муфты вентилятора

Регулярная очистка радиатора сжатым воздухом или водой под давлением (осторожно, чтобы не повредить ламели) значительно снижает риск перегрева. Если внешняя чистка не помогает и температура продолжает расти, это может указывать на внутренние загрязнения каналов радиатора, вызванные коррозией или разложением антифриза. В таких случаях рекомендуется проводить химическую промывку системы с использованием специальных составов, которые эффективно растворяют отложения и накипь.

Для проверки работы муфты вентилятора необходимо провести визуальный и слуховой осмотр. При холодном двигателе вентилятор должен либо вращаться с небольшим проскальзыванием, либо оставаться неподвижным (в зависимости от конструкции). Когда двигатель прогревается до рабочей температуры, должен быть слышен характерный звук включения, а скорость вращения должна увеличиваться. Если муфта не срабатывает, это может привести к быстрому перегреву двигателя при работе на месте или на низкой скорости.

Для диагностики проблем с теплообменом выполните следующие шаги:

Проверьте радиатор на наличие внешних загрязнений и повреждений сот.
Проверьте уровень и состояние охлаждающей жидкости.
Контролируйте работу вентилятора и муфты включения во время прогрева двигателя.
Измерьте температуру на входе и выходе радиатора (разница температур указывает на циркуляцию).

⚠️ Важно: Использование агрессивных кислотных составов для промывки радиатора может повредить алюминиевые детали и пайку. Рекомендуется применять только специализированные нейтральные очистители, предназначенные для систем охлаждения.

Типичные ошибки и профилактика неисправностей

В процессе эксплуатации и ремонта системы охлаждения ЯМЗ-238 могут возникать ошибки, которые сводят на нет усилия по обслуживанию. Осознание этих ошибок помогает избежать повторных поломок и продлить срок службы двигателя. Часто проблемы не связаны с износом деталей, а возникают из-за неправильных действий при их замене или использования некачественных расходных материалов.

Применение воды вместо антифриза приводит к образованию накипи на стенках рубашки охлаждения и коррозии. Это может заблокировать тонкие каналы радиатора и ухудшить теплоотдачу, вызывая хронический перегрев.
Удаление термостатов при сборке — некоторые механики убирают термостаты, полагая, что они вызывают перегрев. Это приводит к работе двигателя в недогретом режиме, увеличению износа и расхода топлива, а также нарушению циркуляции жидкости.
Некачественная герметизация соединений — использование неподходящих герметиков или старых прокладок при установке насоса и термостатов может привести к подсосу воздуха и утечкам, что нарушает работу всей системы.
Игнорирование состояния расширительного бачка — трещины в бачке или негерметичность крышки с клапаном нарушают давление в системе, что снижает температуру кипения жидкости и способствует образованию паровых пробок.

Профилактика неисправностей заключается в регулярном контроле уровня и качества охлаждающей жидкости. Рекомендуется менять антифриз в соответствии с регламентом, но не реже одного раза в 2-3 года, так как со временем теряются его антикоррозионные и смазывающие свойства. Также важно периодически проверять герметичность системы под давлением с помощью специального насос-тестера, что позволяет выявить микротрещины до того, как они приведут к серьезной поломке в пути.

Своевременная замена изношенных ремней и шлангов — еще один важный аспект обслуживания. Резиновые патрубки со временем становятся жесткими и трескаются, а их внезапный разрыв может привести к быстрому опустошению системы и перегреву двигателя. Наличие запасного комплекта шлангов и ремней в путевом наборе позволит устранить неисправность в полевых условиях.

Поддержание системы охлаждения двигателя ЯМЗ-238 в исправном состоянии требует внимательного отношения к деталям и понимания процессов, происходящих внутри двигателя. Регулярная диагностика, использование качественных запасных частей и соблюдение правил эксплуатации обеспечивают стабильную работу силового агрегата в любых условиях. Помните, что система охлаждения — жизненно важная часть вашего двигателя, и ее состояние напрямую влияет на срок службы и надежность всей машины.

Качественное обслуживание не только предотвращает дорогостоящие ремонты, но и способствует экономичности работы техники. Двигатель, работающий при оптимальной температуре, сжигает топливо более эффективно и выделяет меньше вредных веществ. Поэтому не стоит игнорировать даже незначительные признаки неисправности, такие как периодическое включение вентилятора или мелкие подтеки, так как они могут сигнализировать о серьезных проблемах.

В конечном итоге знание схемы и устройства системы охлаждения придаёт уверенность в исправности техники и позволяет быстро реагировать на любые изменения в ее работе. Вложения времени и средств в качественное обслуживание системы охлаждения ЯМЗ-238 всегда оправдываются долгой и надежной службой вашего грузовика или спецтехники.

Анализ температурных режимов работы двигателя

Температурные режимы работы двигателя ЯМЗ-238 являются ключевыми для обеспечения его надежности и долговечности. Правильный анализ этих режимов позволяет выявить возможные проблемы в системе охлаждения и предотвратить перегрев, что может привести к серьезным повреждениям двигателя.

Двигатель ЯМЗ-238, как и большинство дизельных двигателей, работает в определенном диапазоне температур, который обычно составляет от 80 до 95 градусов Цельсия. В этом диапазоне обеспечивается оптимальная работа всех систем двигателя, включая смазку, сгорание топлива и работу системы охлаждения. При этом важно учитывать, что температура может варьироваться в зависимости от условий эксплуатации, таких как нагрузка на двигатель, температура окружающей среды и качество охлаждающей жидкости.

Для поддержания оптимальных температурных режимов в двигателе ЯМЗ-238 используется система охлаждения, которая включает в себя радиатор, водяной насос, термостат и различные трубопроводы. Водяной насос обеспечивает циркуляцию охлаждающей жидкости, которая поглощает тепло от двигателя и отводит его в радиатор. Термостат контролирует температуру охлаждающей жидкости и регулирует ее поток в зависимости от температуры двигателя.

При анализе температурных режимов важно учитывать несколько факторов. Во-первых, необходимо следить за состоянием охлаждающей жидкости. Она должна быть чистой и иметь соответствующий уровень, чтобы обеспечить эффективное охлаждение. Загрязненная или недостаточная охлаждающая жидкость может привести к перегреву двигателя.

Во-вторых, необходимо проверять работу термостата. Если термостат заедает в закрытом положении, это может привести к перегреву, так как охлаждающая жидкость не будет циркулировать. В случае, если термостат заедает в открытом положении, двигатель может не достигать рабочей температуры, что также негативно сказывается на его работе.

Кроме того, следует обращать внимание на состояние радиатора. Засорение радиатора или повреждение его элементов могут привести к снижению эффективности теплообмена, что также может вызвать перегрев. Регулярная очистка радиатора и проверка его целостности являются важными мерами по поддержанию нормальных температурных режимов.

Наконец, необходимо учитывать влияние внешних факторов, таких как температура окружающей среды и условия эксплуатации. В жаркую погоду или при высокой нагрузке на двигатель температура может повышаться, что требует более внимательного контроля за системой охлаждения. В таких случаях может понадобиться использование дополнительных средств охлаждения, таких как вентиляторы или специальные охладители.

Таким образом, анализ температурных режимов работы двигателя ЯМЗ-238 требует комплексного подхода, включающего проверку состояния системы охлаждения, термостата, радиатора и учета внешних факторов. Это позволит обеспечить надежную и долговечную работу двигателя, предотвращая его перегрев и связанные с этим проблемы.

Влияние внешних условий на эффективность охлаждения

Эффективность системы охлаждения двигателя ЯМЗ-238 во многом зависит от внешних условий, в которых работает двигатель. К основным факторам, влияющим на охлаждение, можно отнести температуру окружающей среды, влажность, скорость движения автомобиля и условия эксплуатации.

При высоких температурах окружающей среды эффективность теплоотведения значительно снижается. Это связано с тем, что разница температур между охлаждающей жидкостью и воздухом уменьшается, что затрудняет теплообмен. В таких условиях может возникнуть перегрев двигателя, что негативно сказывается на его работе и долговечности. Для предотвращения перегрева в жаркую погоду рекомендуется использовать охлаждающую жидкость с более высоким температурным пределом кипения и следить за состоянием радиатора и системы охлаждения в целом.

Влажность также играет важную роль в процессе охлаждения. При высокой влажности воздух становится менее эффективным теплоотводом, что может привести к перегреву двигателя. В таких условиях необходимо следить за работой вентилятора радиатора, который должен обеспечивать достаточный поток воздуха для охлаждения. Кроме того, использование антифризов с добавками, улучшающими теплоотвод, может помочь в таких ситуациях.

Скорость движения автомобиля также влияет на эффективность системы охлаждения. При низкой скорости или в условиях городского движения, когда двигатель работает на малых оборотах, поток воздуха через радиатор может быть недостаточным для эффективного охлаждения. В таких случаях важно, чтобы система охлаждения была правильно настроена, а вентилятор работал в автоматическом режиме, обеспечивая необходимый поток воздуха. При высоких скоростях, наоборот, поток воздуха увеличивается, что способствует лучшему теплоотведению.

Условия эксплуатации, такие как работа в горных районах или в условиях повышенной нагрузки, также могут оказывать значительное влияние на эффективность охлаждения. В горной местности, где двигатель работает на повышенных оборотах и под нагрузкой, система охлаждения должна быть особенно эффективной. В таких случаях рекомендуется использовать более мощные радиаторы и системы охлаждения, а также следить за состоянием термостата и насосов, чтобы избежать перегрева.

Таким образом, для обеспечения эффективной работы системы охлаждения двигателя ЯМЗ-238 необходимо учитывать все вышеперечисленные факторы и своевременно проводить техническое обслуживание системы, что позволит избежать серьезных проблем и продлить срок службы двигателя.

Использование антифризов и их характеристики

Антифризы играют ключевую роль в системе охлаждения двигателя ЯМЗ-238, обеспечивая эффективное отведение тепла и защиту от коррозии. Они представляют собой специальные жидкости, которые не только предотвращают замерзание охлаждающей жидкости при низких температурах, но и защищают двигатель от перегрева в условиях высокой температуры.

Основные характеристики антифризов включают:

Температура замерзания: Антифризы имеют низкую температуру замерзания, что позволяет им оставаться в жидком состоянии даже при сильных морозах. Например, стандартный антифриз на основе этиленгликоля может иметь температуру замерзания до -40°C.
Температура кипения: Хороший антифриз должен иметь высокую температуру кипения, что позволяет избежать образования паровых пробок в системе охлаждения. Это особенно важно для двигателей, работающих в условиях высокой нагрузки.
Коррозионная стойкость: Антифризы содержат ингибиторы коррозии, которые защищают металлические компоненты системы охлаждения от коррозии и накипи. Это продлевает срок службы радиатора, водяного насоса и других элементов системы.
Совместимость с материалами: Антифриз должен быть совместим с различными материалами, из которых изготовлены компоненты системы охлаждения, такими как алюминий, медь и сталь. Это предотвращает разрушение деталей и утечки жидкости.
Срок службы: Разные типы антифризов имеют различный срок службы. Например, органические антифризы могут служить до 5 лет, в то время как неорганические требуют замены через 2-3 года.

При выборе антифриза для двигателя ЯМЗ-238 важно учитывать рекомендации производителя, так как использование неподходящей жидкости может привести к серьезным повреждениям двигателя. Рекомендуется использовать антифризы, соответствующие стандартам ГОСТ и имеющие необходимые сертификаты качества.

Кроме того, следует помнить о необходимости периодической проверки уровня и состояния антифриза в системе охлаждения. Загрязненная или стареющая жидкость может потерять свои защитные свойства, что приведет к перегреву двигателя и другим проблемам. Регулярная замена антифриза и поддержание его в надлежащем состоянии — важные меры для обеспечения надежной работы двигателя ЯМЗ-238.
