В данной статье мы подробно рассмотрим схему коробки отбора мощности (КОМ) на автомобилях КАМАЗ, включая устройство, принцип работы и монтаж. Понимание конструкции и функционала КОМ является ключевым для эффективной эксплуатации и обслуживания грузовиков, так как эта система отвечает за передачу мощности от двигателя к различным гидравлическим механизмам. Мы также разберем особенности моделей 60.6020 и 55.6020, а также гидравлических систем, что поможет специалистам и владельцам техники правильно установить и диагностировать оборудование, обеспечивая его надежную работу в любых условиях.
Конструктивные особенности и устройство узла
Коробка отбора мощности — это специализированный редуктор, который устанавливается на картере сцепления или трансмиссии для привода дополнительного оборудования.

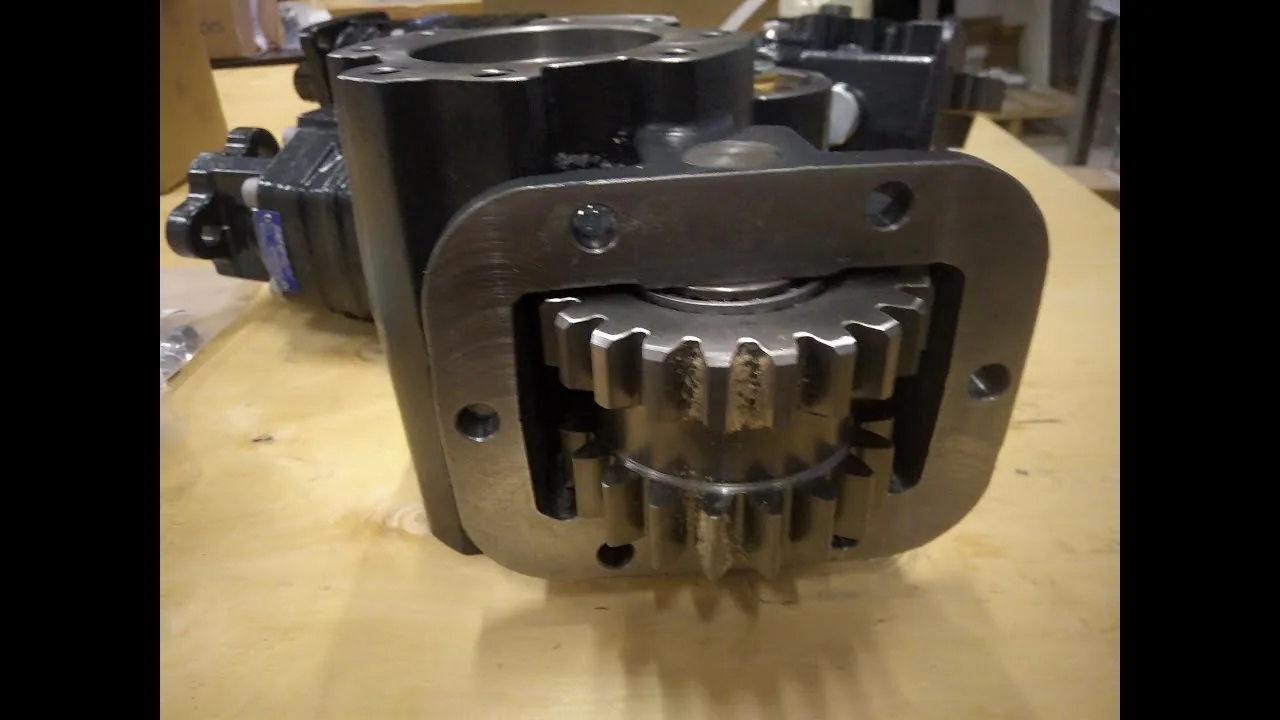

Конструкция включает литой чугунный корпус, внутри которого находятся шестерни с постоянным или переключаемым зацеплением, валы и подшипниковые опоры.
Схема коробки отбора мощности для автомобилей КАМАЗ зависит от конкретной модели и типа навесного оборудования, например, самосвального кузова, бетономешалки или крана-манипулятора.
Механические и гидравлические приводы
В традиционных системах управление включением осуществляется с помощью механического рычага, который перемещает подвижную шестерню или муфту.
Современные системы, такие как 60.6020 или 55.6020, часто оснащены пневматическим приводом, позволяющим водителю управлять процессом из кабины.
В пневматической системе основным компонентом является пневмокамера, толкатель которой механически воздействует на вилку переключения.
Гидравлические решения встречаются реже и используют давление масла для активации исполнительных механизмов, что требует подключения к гидравлической системе автомобиля.
Ключевым элементом любой схемы является уплотнение валов, предотвращающее утечку масла и защищающее механизм от пыли.

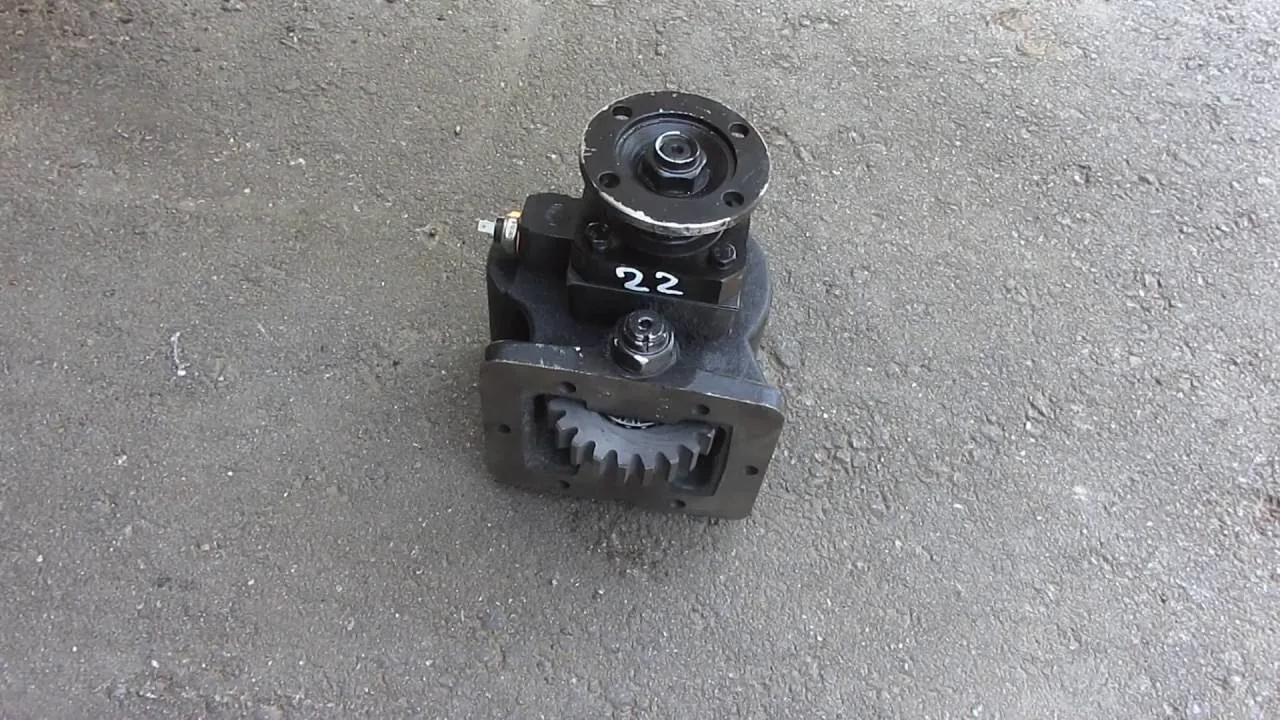

На валу обычно устанавливается фланец или шлицевое соединение для соединения с карданным валом насоса.
⚠️ Важно: Применение КОМ с неподходящим передаточным числом может привести к превышению допустимых оборотов насоса и его повреждению.
| Параметр | Описание | Рекомендации по монтажу и диагностике |
|---|---|---|
| Устройство | Коробка отбора мощности (КОМ) предназначена для передачи мощности от двигателя к вспомогательным агрегатам. | Убедитесь в правильной установке и креплении КОМ. Проверьте наличие всех необходимых уплотнений. |
| Монтаж | Установка КОМ должна производиться на заранее подготовленное место с учетом всех технических требований. | Используйте оригинальные крепежные элементы. Следите за правильной ориентацией коробки. |
| Диагностика | Проверка состояния КОМ включает в себя осмотр на наличие утечек, шумов и вибраций. | Регулярно проводите диагностику на специализированном оборудовании. Обратите внимание на уровень масла и его состояние. |
Интересные факты
Вот несколько интересных фактов о схеме коробки отбора мощности (КОМ) на КАМАЗе:
Многофункциональность: Коробка отбора мощности на КАМАЗе позволяет не только передавать крутящий момент на вспомогательные агрегаты, такие как гидравлические насосы и компрессоры, но и управлять различными системами, включая подъем кузова и другие механизмы, что делает ее незаменимой для работы в строительстве и грузоперевозках.
Система управления: Современные модели КАМАЗов могут быть оснащены автоматизированными системами управления коробкой отбора мощности, что позволяет водителю более точно контролировать работу вспомогательных агрегатов и повышает общую эффективность работы автомобиля.
Диагностика и обслуживание: Для обеспечения надежной работы коробки отбора мощности важно регулярно проводить диагностику и обслуживание. Современные технологии позволяют использовать компьютерные системы для мониторинга состояния КОМ, что помогает выявлять потенциальные проблемы до их возникновения и снижает риск серьезных поломок.
Типовые схемы подключения и совместимость
Правильный выбор схемы подключения зависит от типа коробки передач, установленной на автомобиле КАМАЗ.
Наиболее популярны схемы для 10-ступенчатых КПП (152, 154) и 8-ступенчатых моделей (15, 14, 33).
Схема подключения для КПП 152 предполагает установку на задний люк картера сцепления. Ведомая шестерня постоянно взаимодействует с шестерней промежуточного вала КПП.
Параметры совместимости моделей
При выборе узла важно учитывать количество зубьев на ведущей шестерне и направление вращения выходного вала.
Некоторые насосные модели требуют левостороннего вращения, а другие — правостороннего. Это зависит от конструкции внутренней передачи вращения в КОМ.
| Модель КОМ | Совместимая КПП | Тип привода |
|---|---|---|
| 60.6020 | 152, 154 (10 ст.) | Пневматический |
| 55.6020 | 15, 14, 33 (8 ст.) | Механический/Пневмо |
| 45.6020 | 141, 142 (5 ст.) | Механический |
Схема подключения может различаться в зависимости от типа насоса: НШ-32, НШ-50, НШ-100 или их зарубежных аналогов.
Для насосов с большим объемом часто требуется установка промежуточных карданных валов с опорами для устранения несоосности.
В документации производителя всегда указывается максимальный крутящий момент, который может быть передан данной схемой.
⚠️ Важно: Превышение установленного крутящего момента может привести к повреждению зубьев шестерен и разрушению корпуса.
Алгоритм установки и регулировки оборудования
Установка коробки отбора мощности требует тщательной подготовки и соблюдения технологических интервалов.
Перед началом работ необходимо слить масло из коробки передач и тщательно очистить поверхности от загрязнений и остатков старого герметика.
Процесс установки проходит в следующем порядке: сначала устанавливается переходная плита (если она предусмотрена проектом), затем сама коробка отбора мощности.
Регулировка зацепления шестерен
Ключевым моментом является настройка зазора между зубьями шестерен КОМ и КПП.
Избыточный зазор может вызвать шум и ударные нагрузки, а недостаточный — привести к заклиниванию и перегреву.
Для проверки зазора используют щуп, который вводят через специальное смотровое окно, или осуществляют покачивание валов.
В некоторых конструкциях регулировка выполняется с помощью набора шайб, размещаемых между картером сцепления и корпусом КОМ.
Качество сборки напрямую влияет на срок службы узла, поэтому момент затяжки крепежных болтов должен соответствовать установленным требованиям.
После монтажа важно убедиться в легкости вращения валов вручную — не должно быть рывков и заеданий.
Типичные неисправности и методы диагностики
В процессе эксплуатации узла могут возникать сбои, вызванные износом компонентов или внешними факторами.
Наиболее распространенной проблемой является утечка масла через сальники или прокладки, что требует срочного вмешательства.
Появление постороннего шума во время работы может свидетельствовать о износе подшипников или нарушении зацепления зубчатых колес.
- Самопроизвольное отключение — часто связано с неисправностью пневмоклапана или утечкой воздуха в системе управления. Это требует проверки герметичности контура.
- Нагрев корпуса — указывает на недостаток смазки, использование масла неподходящей вязкости или чрезмерное натяжение подшипников.
- Вибрация карданного вала — возникает из-за дисбаланса насоса, износа шлицевых соединений или неправильной центровки валов.
- Отсутствие давления — может быть следствием проворота шестерни на валу или срезания шпонки, что требует разборки узла.
Для диагностики часто необходимо демонтировать узел и провести дефектовку внутренних компонентов.
Если на зубьях шестерен обнаружены задиры, замена отдельных пар нецелесообразна. Рекомендуется заменить весь комплект.
Обслуживание и эксплуатационные нюансы
Регулярное техническое обслуживание увеличивает срок службы устройства и предотвращает неожиданные поломки.
Процесс обслуживания прост: он включает визуальный осмотр, проверку крепежных элементов и контроль уровня смазки.
Зимой перед запуском КОМ необходимо прогреть масло в коробке передач до оптимальной рабочей температуры.
Требования к смазочным материалам
Смазка в коробке отбора мощности (КОМ) поступает через разбрызгивание из картерной части трансмиссии. Поэтому крайне важно использовать масла, рекомендованные производителем коробки передач.
В большинстве случаев применяются трансмиссионные масла классов TM-3 или TM-5, выбор которых зависит от климатических условий.
Замена масла в коробке передач автоматически обновляет смазку в коробке отбора мощности.
- Регулярно проверяйте затяжку болтов, крепящих фланцы.
- Следите за состоянием пыльников и сальников на наличие трещин.
- Очищайте сапуны коробки передач, чтобы избежать выдавливания масла.
- Смазывайте шлицевые соединения карданного вала при каждом техническом обслуживании.
Соблюдение регламента обслуживания помогает снизить риск дорогостоящего ремонта в дороге.
Если вы заметили признаки неисправности, немедленно прекратите эксплуатацию до выяснения причин.
Правила безопасной эксплуатации
Обеспечение безопасности при эксплуатации гидравлических систем и трансмиссий — важнейшая задача.
Запрещается включать КОМ во время движения, если это не предусмотрено конструкцией транспортного средства.
Включение должно происходить только на работающем двигателе, с выжатым сцеплением и при остановленном автомобиле.
⚠️ Внимание: Попытка включить КОМ при вращающемся карданном вале может привести к повреждению зубьев и травмам работников.
При эксплуатации самосвала необходимо удостовериться в стабильности автомобиля на поверхности.
Находиться под поднятым кузовом без установленных упоров строго запрещено, даже если гидравлическая система работает исправно.
Все работы по техническому обслуживанию следует проводить только после остывания узлов и остановки двигателя.
Современные требования к надежности
Современные конструкции коробок отбора мощности (КОМ) разрабатываются с учетом возросших требований к грузоподъемности и частоте эксплуатации.
Производители используют усиленные подшипники и качественные материалы для зубчатых колес.
Однако даже самая передовая конструкция не будет эффективно работать без правильной эксплуатации и регулярного обслуживания.
Владельцам специализированной техники важно учитывать совместимость новых моделей КОМ с существующим автопарком.
Правильный выбор, установка и обслуживание коробки отбора мощности обеспечивают бесперебойную работу всей гидравлической системы.
Методы тестирования и проверки работоспособности
Тестирование и проверка работоспособности коробки отбора мощности (КОМ) КАМАЗ являются важными этапами в процессе ее эксплуатации и обслуживания. Эти процедуры позволяют выявить возможные неисправности и убедиться в правильности работы устройства. Существует несколько методов, которые можно использовать для диагностики и проверки КОМ.
1. Визуальный осмотр
Первым шагом в тестировании является визуальный осмотр коробки отбора мощности. Необходимо проверить наличие видимых повреждений, трещин или утечек масла. Также стоит обратить внимание на состояние крепежных элементов и соединений. При наличии коррозии или механических повреждений следует провести замену или ремонт соответствующих деталей.
2. Проверка уровня масла
Уровень масла в коробке отбора мощности должен находиться в пределах нормы. Для этого необходимо использовать щуп или специальный индикатор, если он предусмотрен конструкцией. Низкий уровень масла может привести к перегреву и выходу из строя устройства. В случае необходимости следует долить масло, соблюдая рекомендации производителя по типу и объему.
3. Тестирование на стенде
Для более детальной проверки работоспособности КОМ можно использовать стенд. На стенде можно проверить параметры работы устройства под нагрузкой, что позволяет выявить скрытые дефекты. Важно следить за показателями давления и температуры масла, а также за уровнем шума и вибрации во время работы. Нормальные значения этих параметров свидетельствуют о корректной работе коробки.
4. Проверка на автомобиле
Тестирование КОМ можно провести и непосредственно на автомобиле. Для этого необходимо подключить к коробке необходимые механизмы, такие как гидравлические насосы или другие устройства, которые будут использоваться в процессе работы. Важно проверить, как коробка справляется с нагрузкой, а также обратить внимание на возможные посторонние звуки и вибрации.
5. Диагностика с помощью специализированного оборудования
Современные технологии позволяют использовать специализированное диагностическое оборудование для проверки работоспособности коробки отбора мощности. Это может включать в себя компьютерные системы, которые анализируют работу устройства и выявляют возможные неисправности. Такие системы могут предоставить более точные данные о состоянии КОМ и помочь в принятии решений по ремонту или замене.
6. Анализ масла
Анализ масла, использованного в коробке отбора мощности, также может дать много информации о состоянии устройства. Проводя лабораторные исследования, можно выявить наличие металлических частиц, которые указывают на износ деталей, а также определить уровень загрязненности масла. Регулярный анализ масла поможет предотвратить серьезные поломки и продлить срок службы КОМ.
В заключение, тестирование и проверка работоспособности коробки отбора мощности КАМАЗ являются неотъемлемой частью ее эксплуатации. Регулярное проведение этих процедур позволяет поддерживать устройство в исправном состоянии и предотвращать возможные поломки, что в свою очередь обеспечивает надежность и безопасность работы автомобиля.
Использование диагностического оборудования
Для эффективной диагностики коробки отбора мощности (КОМ) КАМАЗ необходимо использовать специализированное диагностическое оборудование, которое позволяет выявить неисправности и оценить состояние узлов и агрегатов. Основными инструментами для диагностики являются: мультиметры, осциллографы, диагностические сканеры и специализированные программы для анализа работы системы.
Мультиметры используются для измерения электрических параметров, таких как напряжение, ток и сопротивление. Это позволяет проверить работоспособность электрических цепей, которые управляют коробкой отбора мощности. Например, с помощью мультиметра можно определить, поступает ли питание на электромагнитный клапан, который отвечает за переключение режимов работы КОМ.
Осциллографы позволяют визуализировать электрические сигналы, что особенно полезно для анализа работы датчиков и исполнительных механизмов. С их помощью можно отслеживать изменения в сигнале при различных режимах работы коробки отбора мощности, что помогает выявить скрытые неисправности, которые не всегда можно обнаружить с помощью мультиметров.
Диагностические сканеры, совместимые с системой управления КАМАЗ, позволяют считывать коды ошибок и параметры работы двигателя и коробки отбора мощности. Это оборудование подключается к диагностическому разъему автомобиля и предоставляет информацию о состоянии системы в реальном времени. Сканеры могут также выполнять тесты на работоспособность отдельных компонентов, что значительно упрощает процесс диагностики.
Специализированные программы для анализа работы коробки отбора мощности могут использоваться в сочетании с диагностическими сканерами. Они позволяют не только считывать данные, но и проводить их глубокий анализ, сравнивая с эталонными значениями. Это помогает не только выявить текущие неисправности, но и предсказать возможные проблемы в будущем, основываясь на тенденциях в работе системы.
Важно отметить, что для успешной диагностики коробки отбора мощности необходимо не только наличие оборудования, но и квалификация специалиста, который будет проводить диагностику. Понимание принципов работы системы, знание возможных неисправностей и умение интерпретировать полученные данные являются ключевыми факторами для успешного выявления и устранения проблем.
Таким образом, использование современного диагностического оборудования в сочетании с опытом и знаниями специалистов позволяет эффективно поддерживать работоспособность коробки отбора мощности КАМАЗ, что в свою очередь способствует увеличению срока службы автомобиля и снижению затрат на его обслуживание.
Рекомендации по выбору комплектующих
При выборе комплектующих для схемы коробки отбора мощности (КОМ) КАМАЗ необходимо учитывать несколько ключевых факторов, которые обеспечат надежную и эффективную работу системы. Важно помнить, что каждый элемент должен соответствовать требованиям эксплуатации и техническим характеристикам автомобиля.
1. Совместимость с моделью автомобиля: Перед покупкой комплектующих убедитесь, что они подходят именно для вашей модели КАМАЗ. Разные модели могут иметь различные параметры и размеры, поэтому важно сверяться с технической документацией.
2. Качество материалов: Выбирайте детали, изготовленные из высококачественных материалов, которые способны выдерживать высокие нагрузки и температурные колебания. Это особенно важно для таких компонентов, как шестерни, валы и подшипники, которые подвергаются значительным механическим воздействиям.
3. Производитель: Отдавайте предпочтение проверенным производителям, которые зарекомендовали себя на рынке. Изучите отзывы и рейтинги компаний, предлагающих комплектующие для КОМ. Это поможет избежать покупки некачественных или поддельных деталей.
4. Наличие сертификатов: Убедитесь, что комплектующие имеют все необходимые сертификаты качества и соответствия. Это гарантирует, что детали прошли необходимые испытания и соответствуют стандартам безопасности.
5. Гарантия: При покупке комплектующих обращайте внимание на условия гарантии. Надежные производители предоставляют длительную гарантию на свою продукцию, что свидетельствует о ее качестве и надежности.
6. Советы по установке: При выборе комплектующих также учитывайте, насколько легко их установить. Некоторые детали могут требовать специального инструмента или навыков, поэтому лучше заранее ознакомиться с инструкцией по монтажу.
7. Стоимость: Не стоит экономить на комплектующих, так как это может привести к серьезным поломкам и дополнительным расходам в будущем. Сравните цены на аналогичные детали у разных поставщиков, но помните, что слишком низкая цена может быть признаком низкого качества.
Следуя этим рекомендациям, вы сможете выбрать качественные и надежные комплектующие для коробки отбора мощности КАМАЗ, что обеспечит долгосрочную и бесперебойную работу вашего автомобиля.
Совместимость запчастей и аксессуаров
При ремонте или замене коробки отбора мощности (КОМ) на автомобилях КАМАЗ важно учитывать совместимость запчастей и аксессуаров. Это связано с тем, что различные модели и модификации автомобилей могут иметь отличия в конструкции и характеристиках КОМ, что в свою очередь влияет на выбор необходимых компонентов.
Первым шагом в обеспечении совместимости является изучение технической документации на конкретную модель КАМАЗ. В ней указаны все необходимые параметры, такие как размеры, типы соединений и спецификации для запчастей. Например, для моделей КАМАЗ 5320 и 5410 могут использоваться разные типы коробок отбора мощности, что требует внимательного подхода к выбору запчастей.
Кроме того, стоит обратить внимание на производителей запчастей. На рынке представлено множество компаний, предлагающих как оригинальные, так и неоригинальные детали. Оригинальные запчасти, как правило, имеют гарантированное качество и полную совместимость с автомобилем. Неоригинальные детали могут быть дешевле, но их качество и долговечность могут варьироваться, что может привести к проблемам в будущем.
Также важно учитывать аксессуары, которые могут понадобиться при установке или замене КОМ. Это могут быть крепежные элементы, уплотнители, шланги и другие компоненты, которые должны соответствовать стандартам и требованиям конкретной модели. Например, использование неподходящих уплотнителей может привести к утечкам масла, что негативно скажется на работе всей системы.
При выборе запчастей и аксессуаров рекомендуется консультироваться с профессионалами или обращаться в специализированные магазины, где можно получить квалифицированную помощь и рекомендации. Это поможет избежать ошибок и обеспечит надежную работу коробки отбора мощности на протяжении длительного времени.
В заключение, совместимость запчастей и аксессуаров для коробки отбора мощности КАМАЗ является ключевым аспектом, который необходимо учитывать при ремонте и обслуживании автомобиля. Правильный выбор компонентов обеспечит надежность и эффективность работы системы, что в свою очередь повысит общую производительность и безопасность транспортного средства.
