В данной статье мы подробно рассмотрим схему подключения стеклоочистителей на автомобилях Камаз, что является важным аспектом для обеспечения их надежной работы. Правильная диагностика и ремонт реле, мотора и переключателя стеклоочистителей помогут избежать неприятных ситуаций на дороге, связанных с плохой видимостью в условиях дождя или снега. Мы также разберем типичные неисправности электропривода, что позволит владельцам и механикам быстро и эффективно устранять проблемы, обеспечивая безопасность и комфорт при эксплуатации транспортного средства.
Архитектура электрической цепи стеклоочистителей
Основой данной системы является разделение питания на силовую и управляющую цепи. Силовая часть начинается от аккумуляторов, проходит через выключатель массы и предохранители, обеспечивая необходимый ток для вращения якоря электродвигателя. Управляющая цепь связана с подрулевым переключателем и реле, которые передают сигналы, не принимая на себя основную нагрузку по току.
В стандартной конфигурации для моделей с одним или двумя электродвигателями используется трехконтактный или четырехконтактный мотор-редуктор. Важным элементом является дополнительный вывод для парковки щеток, который гарантирует возврат рычагов в нижнее положение после отключения питания. Если этот контакт выходит из строя, щетки могут остановиться в середине лобового стекла, что ухудшит видимость.
Основные компоненты и их назначение
В центре системы находится электродвигатель с редуктором, который преобразует высокую скорость вращения вала в линейное движение рычагов. В редукторе установлен концевой выключатель, размыкающий цепь питания при парковке. Переключатель на рулевой колонке обычно имеет три режима: выключение, прерывистый и непрерывный режим работы.
Реле прерывистого режима (например, РС517 или его аналоги) создает паузы между движениями щеток. Оно подключается параллельно основной цепи питания мотора и разрывает контакт при получении сигнала от переключателя. В старых схемах реле могло быть вынесено, а в современных моделях оно интегрировано в блок комфорта или подрулевой переключатель.
Защиту цепи от перегрузок и коротких замыканий обеспечивают плавкие предохранители, расположенные в блоке предохранителей (БП) или на отдельных панелях под капотом. Номинал предохранителя для цепи стеклоочистителей обычно составляет от 8 до 15 Ампер, в зависимости от мощности мотора и количества щеток.
| Элемент системы | Описание/Функция | Возможные неисправности и решения |
|---|---|---|
| Мотор стеклоочистителя | Приводит в движение щетки стеклоочистителя | Не работает: проверить предохранитель, соединения, заменить мотор |
| Реле стеклоочистителя | Управляет работой мотора | Не срабатывает: проверить реле, заменить при необходимости |
| Переключатель управления | Позволяет выбирать режим работы щеток | Не работает: проверить проводку, заменить переключатель |
| Щетки стеклоочистителя | Очищают поверхность стекла | Изношены: заменить щетки на новые |
| Проводка | Соединяет все элементы системы | Повреждена: проверить и восстановить соединения |
| Предохранитель | Защищает цепь от перегрузок | Сгорел: заменить предохранитель |
Интересные факты
Вот несколько интересных фактов о схеме подключения стеклоочистителей КамАЗ, а также о диагностике и ремонте этой системы:
Электрическая схема: Стеклоочистители КамАЗ работают на основе простейшей электрической схемы, которая включает в себя мотор, реле и переключатель. Важно правильно подключить все элементы, чтобы избежать короткого замыкания и обеспечить стабильную работу. Неправильное подключение может привести к перегреву мотора и его выходу из строя.
Диагностика неисправностей: Одним из самых распространенных методов диагностики стеклоочистителей является проверка напряжения на моторе. Если при включении стеклоочистителей напряжение отсутствует, это может указывать на неисправность переключателя или реле. Также стоит проверить предохранители, так как они могут перегореть из-за перегрузки.
Ремонт и замена: В случае выхода из строя мотора стеклоочистителей, его можно заменить, но важно учитывать, что на разных моделях КамАЗ могут использоваться разные моторы. При замене стоит обратить внимание на совместимость с существующей схемой подключения, чтобы избежать проблем с работой системы. Кроме того, регулярная замена щеток стеклоочистителей и их правильная установка значительно продлевают срок службы всей системы.

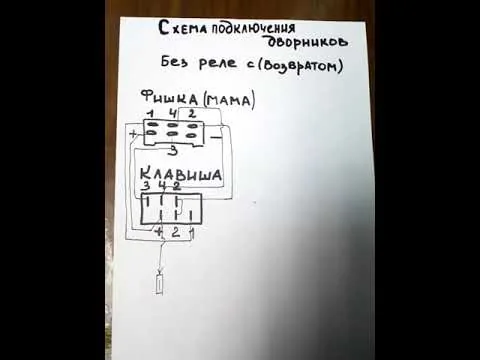

Детальный разбор схемы подключения и распиновки
Для правильного понимания электросхемы важно знать цветовую кодировку проводов, стандартизированную для автомобилей Камского автозавода. Хотя в процессе ремонта цвета могут изменяться из-за вмешательства предыдущих владельцев, заводская маркировка строго соблюдает определенные нормы: красный провод указывает на питание, черный или коричневый — на массу, а остальные цвета обозначают сигнальные линии.
Подключение мотора стеклоочистителя обычно осуществляется через колодку с тремя или четырьмя контактами. Первый контакт — это постоянное питание от аккумулятора, проходящее через предохранитель. Второй контакт отвечает за управляющий сигнал от переключателя режимов работы. Третий (и четвертый) контакты предназначены для подключения к массе и цепи парковки.
Распиновка разъемов и цветовая маркировка
Рассмотрим стандартную схему для моделей Камаз-5320 и их модификаций. Провод питания (обычно черного или красного цвета, в зависимости от года выпуска) идет от замка зажигания или напрямую от аккумулятора через предохранитель №18 или №19 (номинал зависит от конкретной модификации блока питания). Этот провод подключается к одному из контактов мотора и к контакту реле.
Управляющий провод (чаще всего синий или желтый) поступает от подрулевого переключателя. В режиме «прерывисто» он отправляет прерывистый сигнал через реле, размыкая и замыкая цепь с заданным интервалом. В режиме «постоянно» он обеспечивает непрерывный ток, минуя механизм прерывания реле, или напрямую замыкает цепь.
Цепь парковки реализуется через дополнительный контакт внутри редуктора. Когда щетки находятся в рабочем положении, этот контакт замкнут. При отключении переключателя ток продолжает поступать на мотор до тех пор, пока кулачок редуктора не разомкнет этот контакт в нижней точке. Провод парковки часто имеет отдельную цветовую маркировку или проходит через специфический пин в колодке.
| Элемент схемы | Функция контакта | Типичный цвет провода |
|---|---|---|
| Питание (Постоянное) | Подача напряжения от аккумулятора | Красный / Черный |
| Управление (Режим 1) | Прерывистый режим (через реле) | Синий / Голубой |
| Управление (Режим 2) | Непрерывный режим | Желтый / Коричневый |
| Масса / Парковка | Заземление и возврат щеток | Черный / Серый |
На современных модификациях Камаз (например, серии 65115 и новее) может использоваться двухскоростной мотор. В этом случае схема усложняется добавлением еще одного управляющего провода, который переключает обмотки якоря или изменяет положение щеток внутри двигателя для регулировки скорости вращения.
Алгоритм поиска неисправностей и диагностика
Диагностику неисправности следует начинать с самых очевидных причин, постепенно переходя к более сложным компонентам. В первую очередь проверьте состояние предохранителя. Если он в порядке, убедитесь в наличии напряжения на входном контакте двигателя при включенном зажигании и переключателе.
Если напряжение подается на двигатель, но он не запускается, обратите внимание на «массу». Часто соединение провода массы с кузовом или двигателем окисляется, что снижает напряжение и мешает запуску. Для проверки временно подключите дополнительный провод массы от аккумулятора к корпусу двигателя.
Проверка реле и переключателя
Реле прерывистого режима — одна из наиболее распространенных причин неисправностей. Чтобы его проверить, соедините контакты питания и управления на моторе напрямую, минуя реле. Если мотор начинает работать в непрерывном режиме, это указывает на проблему с реле или переключателем. Реле РС517 можно протестировать, заменив его на исправное или подав питание на управляющие контакты.
Подрулевой переключатель также подвержен износу. Внутри него находятся подвижные контакты, которые со временем могут подгорать или терять упругость. Проверка переключателя мультиметром в разных положениях рукоятки поможет выявить отсутствие контакта. Часто достаточно провести простую чистку контактов или заменить переключатель целиком.
Не забывайте о механической части, которая также требует внимания. Если мотор издает звук, но щетки не двигаются, это может означать, что шлицы на валу редуктора срезаны или тяга вылетела из шарнира. В таком случае электрическая диагностика не даст результатов, пока не будет устранено механическое препятствие. Движение рычагов должно быть плавным, без рывков и заеданий.
⚠️ Важно: При проверке работы стеклоочистителя вне автомобиля (например, на столе) не подключайте мотор без механической нагрузки или с отсоединенной тягой на длительное время. Это может привести к проворачиванию вала и повреждению пластиковых шестерен редуктора из-за отсутствия торможения.
Типичные ошибки при ремонте и обслуживании
Ремонт электрооборудования грузовиков требует внимательности и строгого соблюдения технических стандартов. Пренебрежение даже простыми правилами может привести к повторным поломкам или неисправностям связанных систем. Ниже представлен список наиболее частых ошибок, совершаемых при восстановлении схемы подключения стеклоочистителей.
- Применение «скруток» вместо пайки или клемм — вибрация грузовика быстро разрушает скрутку, что приводит к потере контакта, искрению и перегреву. Это может вызвать оплавление проводов и даже пожар.
- Установка предохранителя с большим номиналом — попытка решить проблему с перегоранием предохранителя установкой более мощного приводит к перегреву проводов и выходу из строя мотора или переключателя, так как защита не срабатывает вовремя.
- Игнорирование состояния «массы» — поиск обрыва в плюсовой цепи, когда проблема заключается в окисленном минусовом проводе, приводит к потере времени и ошибочным выводам о неисправности мотора.
- Принудительная остановка щеток руками — попытка остановить работающий мотор руками или инструментом может привести к поломке зубьев редуктора или сгоранию обмоток якоря из-за резкого скачка тока.
Особое внимание следует уделить смазке трущихся поверхностей. Использование неподходящих смазок (например, Литол-24 в сильные морозы) может привести к загустеванию и увеличению нагрузки на мотор, что сокращает его срок службы. Рекомендуется применять специализированные морозостойкие смазки для шарнирных соединений.
| Симптом | Вероятная причина | Метод устранения |
|---|---|---|
| Щетки не двигаются, мотор молчит | Нет питания, сгорел предохранитель, обрыв массы | Проверить цепь питания и массу |
| Мотор гудит, щетки стоят | Заклинил редуктор, срезаны шлицы | Разобрать редуктор, заменить шестерни |
| Не работает прерывистый режим | Неисправно реле или переключатель | Заменить реле, проверить переключатель |
| Щетки не паркуются | Неисправен концевик парковки | Регулировка или замена контактной группы |
Техническое обслуживание и профилактика
Чтобы система стеклоочистителей на Камазе служила долго, необходимо регулярно проводить профилактические работы. В первую очередь, это включает очистку шарниров трапеции от грязи и старой смазки, а также проверку натяжения пружин, которые прижимают щетки к стеклу. Ослабленные пружины могут привести к неэффективной очистке и повышенной нагрузке на мотор.
Сезонная замена щеток — обязательная процедура. Изношенная резиновая лента ухудшает видимость и создает дополнительное сопротивление, заставляя мотор работать в условиях перегрузки. В зимний период особенно важно очищать щетки от льда перед включением, чтобы избежать повреждений привода.
Проверка электрических соединений должна стать неотъемлемой частью каждого технического обслуживания. Осмотр колодок на наличие окисления, проверка надежности крепления проводов массы к кузову и очистка контактов от коррозии помогут избежать неожиданных поломок в пути.
⚠️ Важно: При установке нестандартных, более мощных моторов или увеличенных щеток обязательно пересчитайте сечение проводов и номинал предохранителей. Стандартная проводка может не выдержать увеличенной нагрузки.
Система стеклоочистителей Камаз, несмотря на свою простоту, требует внимательного подхода к обслуживанию. Понимание схемы подключения и принципов работы позволяет быстро устранять неисправности и предотвращать их появление. Регулярная диагностика и использование качественных запасных частей обеспечивают уверенность на дороге в любых погодных условиях.
Восстановление работоспособности дворников своими силами позволяет сэкономить время и деньги, исключая простои техники. Главное — следовать последовательности действий, использовать подходящие инструменты и соблюдать правила электробезопасности при работе с бортовой сетью автомобиля.
Знание особенностей работы реле, мотора и переключателя превращает сложную задачу в ряд простых логических шагов. Это знание необходимо каждому водителю или механику, работающему с грузовой техникой в условиях российского бездорожья и климата.
Методы тестирования работоспособности стеклоочистителей
Тестирование работоспособности стеклоочистителей на автомобилях Камаз является важной процедурой, которая позволяет выявить возможные неисправности и обеспечить безопасность движения. Существует несколько методов, которые помогут диагностировать состояние стеклоочистителей и их компонентов.
1. Визуальный осмотр
Первым шагом в диагностике стеклоочистителей является визуальный осмотр. Необходимо проверить состояние щеток стеклоочистителей: они должны быть целыми, без трещин и износа. Также стоит обратить внимание на крепления щеток и их подвижность. Если щетки не прилегают плотно к стеклу или имеют заметные повреждения, их следует заменить.
2. Проверка работы электродвигателя
Для проверки работоспособности электродвигателя стеклоочистителей необходимо включить зажигание и активировать стеклоочистители. Если мотор не запускается, следует проверить предохранитель, отвечающий за работу стеклоочистителей, а также целостность проводки. Если предохранитель исправен, но мотор не работает, возможно, потребуется его замена.
3. Тестирование переключателей и реле
Переключатели и реле, управляющие работой стеклоочистителей, также могут быть источником проблем. Для их проверки можно использовать мультиметр. Необходимо измерить сопротивление на контактах переключателя в различных положениях. Если сопротивление не соответствует норме, переключатель следует заменить. Аналогично проверяются реле: при подаче напряжения на управляющий контакт реле должно замыкаться.
4. Проверка системы омывателя
Работа стеклоочистителей тесно связана с системой омывателя. Необходимо убедиться, что насос омывателя функционирует корректно. Для этого следует включить омыватель и проверить, подается ли жидкость на стекло. Если жидкость не поступает, стоит проверить уровень жидкости в бачке, состояние насоса и трубок, а также наличие засоров в форсунках.
5. Проверка скорости работы стеклоочистителей
Стеклоочистители на Камаз могут работать в нескольких режимах скорости. Для тестирования необходимо переключать режимы и наблюдать за изменением скорости работы щеток. Если один из режимов не работает, это может указывать на неисправность в системе управления или в самом моторе.
6. Тестирование на наличие посторонних шумов
При работе стеклоочистителей стоит обратить внимание на наличие посторонних шумов. Если мотор издает странные звуки, это может свидетельствовать о механических повреждениях или износе подшипников. В таком случае рекомендуется провести более детальную диагностику или обратиться к специалистам.
В заключение, регулярное тестирование стеклоочистителей на Камаз позволяет не только выявить неисправности, но и продлить срок службы данного оборудования. При обнаружении любых проблем следует незамедлительно принимать меры для их устранения, чтобы обеспечить безопасность на дороге.
Использование мультиметра для диагностики
Для диагностики системы стеклоочистителей Камаз мультиметр является незаменимым инструментом. С его помощью можно проверить как электрические цепи, так и работоспособность отдельных компонентов системы. Важно помнить, что правильная диагностика может существенно сократить время на поиск неисправностей и их устранение.
Первым шагом в использовании мультиметра является проверка напряжения на выходе реле стеклоочистителей. Для этого необходимо:
- Отключить питание от системы, чтобы избежать короткого замыкания.
- Найти реле стеклоочистителей, которое обычно расположено в блоке предохранителей.
- С помощью мультиметра установить режим измерения постоянного напряжения.
- Подключить щупы мультиметра к контактам реле, при этом один щуп должен быть подключен к «массе», а другой — к выходному контакту реле.
- Включить зажигание и проверить наличие напряжения. Если напряжение отсутствует, необходимо проверить предохранители и проводку, ведущую к реле.
Если напряжение на выходе реле присутствует, следующим шагом будет проверка самого мотора стеклоочистителей. Для этого:
- Отключите мотор от электрической цепи.
- С помощью мультиметра проверьте сопротивление обмоток мотора. Нормальное значение должно находиться в пределах 20-50 Ом. Если сопротивление значительно выше или ниже, это может указывать на повреждение обмоток.
- Также стоит проверить наличие короткого замыкания между обмотками и корпусом мотора. Для этого установите мультиметр в режим измерения сопротивления и подключите щупы к обмоткам и корпусу. Если мультиметр показывает ноль или очень низкое значение, это свидетельствует о коротком замыкании.
Следующим этапом является проверка переключателя стеклоочистителей. Для этого:
- Отключите переключатель от проводки.
- Измерьте сопротивление между контактами переключателя в разных положениях. В каждом положении переключателя должно быть определенное значение сопротивления, которое можно найти в технической документации.
- Если сопротивление не соответствует норме, переключатель необходимо заменить.
После проверки всех компонентов системы стеклоочистителей и устранения выявленных неисправностей, рекомендуется провести тестирование всей системы в сборе. Включите зажигание и проверьте работу стеклоочистителей в различных режимах. Если все работает корректно, можно считать диагностику завершенной.
Замена компонентов системы стеклоочистителей
Замена компонентов системы стеклоочистителей является важной частью обслуживания автомобиля Камаз, так как от исправности этой системы зависит видимость на дороге в условиях дождя или снега. В процессе эксплуатации стеклоочистители могут подвергаться различным повреждениям, износам и загрязнениям, что требует их регулярной проверки и, при необходимости, замены.
Основные компоненты системы стеклоочистителей включают в себя: мотор стеклоочистителя, щетки, рычаги, крепления и систему омывателя. Каждый из этих элементов может выйти из строя, что приведет к снижению эффективности работы стеклоочистителей.
1. Мотор стеклоочистителя: Это основной элемент, который отвечает за движение щеток. Если мотор не работает, щетки не будут двигаться. Признаки неисправности мотора могут включать в себя: отсутствие движения щеток, посторонние звуки при работе или периодическое зависание. Для замены мотора необходимо:
- Отключить аккумулятор для предотвращения короткого замыкания.
- Снять декоративную крышку, если она имеется.
- Отсоединить электрические разъемы от мотора.
- Открутить крепежные болты и извлечь мотор из корпуса.
- Установить новый мотор, следуя обратной последовательности.
2. Щетки стеклоочистителей: Износ щеток приводит к плохому качеству очистки стекла. Рекомендуется проверять состояние щеток каждые 6 месяцев. Если на щетках появились трещины, они не прилегают плотно к стеклу или оставляют разводы, их следует заменить. Замена щеток осуществляется следующим образом:
- Поднять щетки в вертикальное положение.
- Нажать на фиксатор и снять старую щетку.
- Установить новую щетку, убедившись, что она надежно зафиксирована.
3. Рычаги стеклоочистителей: Если рычаги повреждены или имеют люфт, это может привести к неправильной работе щеток. Для замены рычагов необходимо:
- Снять щетки с рычагов.
- Открутить крепежные болты, фиксирующие рычаги.
- Снять старые рычаги и установить новые, закрепив их болтами.
4. Система омывателя: Если омыватель не работает, это может быть связано с засорением форсунок или неисправностью насоса. Для проверки системы омывателя нужно:
- Проверить уровень жидкости в бачке омывателя.
- Проверить работоспособность насоса, подключив его напрямую к аккумулятору.
- Очистить форсунки от загрязнений, используя иглу или специальный очиститель.
Регулярная диагностика и замена компонентов системы стеклоочистителей помогут поддерживать их в исправном состоянии и обеспечат безопасность на дороге. Не забывайте, что своевременное обслуживание может предотвратить более серьезные поломки и расходы на ремонт.
Пошаговая инструкция по замене мотора и щеток
Замена мотора и щеток стеклоочистителей на Камазе — это процесс, который можно выполнить самостоятельно, если следовать определённым шагам. Важно помнить, что правильная замена обеспечит эффективную работу стеклоочистителей и повысит безопасность вождения. Ниже представлена пошаговая инструкция, которая поможет вам в этом процессе.
- Подготовка к замене:
Перед началом работы убедитесь, что у вас есть все необходимые инструменты и запасные части. Вам понадобятся: новый мотор стеклоочистителей, новые щетки, отвертка, ключи, а также мультиметр для проверки электрических соединений.
- Отключение аккумулятора:
Для безопасности работы обязательно отключите аккумулятор. Это предотвратит случайное включение стеклоочистителей во время замены.
- Снятие старых щеток:
Поднимите щетки стеклоочистителей в вертикальное положение. Обычно они фиксируются с помощью специального механизма. Нажмите на фиксатор и аккуратно снимите щетки с рычагов.
- Демонтаж мотора стеклоочистителей:
Найдите мотор стеклоочистителей, который обычно расположен под капотом, в районе лобового стекла. Снимите защитный кожух, если он есть. Отключите электрические разъемы от мотора, запомнив их расположение. Затем открутите крепежные винты, которые фиксируют мотор, и аккуратно извлеките его из посадочного места.
- Установка нового мотора:
Возьмите новый мотор и установите его на место старого. Убедитесь, что он правильно зафиксирован и не имеет люфта. Подключите электрические разъемы, следуя ранее запомненным местам подключения.
- Установка новых щеток:
Возьмите новые щетки и установите их на рычаги стеклоочистителей. Убедитесь, что они надежно зафиксированы и правильно ориентированы для эффективной работы.
- Проверка работоспособности:
Подключите аккумулятор и проверьте работу стеклоочистителей. Убедитесь, что они функционируют на всех режимах и не издают посторонних звуков. Если всё работает корректно, можно завершить процесс.
- Завершение работы:
Убедитесь, что все инструменты убраны, а капот закрыт. При необходимости проведите тест-драйв, чтобы убедиться в правильной работе стеклоочистителей в реальных условиях.
Следуя этой инструкции, вы сможете самостоятельно заменить мотор и щетки стеклоочистителей на вашем Камазе, что не только сэкономит время, но и деньги на сервисном обслуживании.
Советы по выбору запчастей для стеклоочистителей
При выборе запчастей для стеклоочистителей Камаз важно учитывать несколько ключевых факторов, чтобы обеспечить надежную и долговечную работу системы. В первую очередь, необходимо обращать внимание на качество материалов, из которых изготовлены детали. Рекомендуется выбирать запчасти от проверенных производителей, которые зарекомендовали себя на рынке. Это поможет избежать проблем с совместимостью и долговечностью.
Следующий аспект — это соответствие запчастей оригинальным спецификациям. Оригинальные детали, как правило, имеют более высокое качество и лучше подходят для конкретной модели автомобиля. Если вы решите использовать аналоги, убедитесь, что они соответствуют стандартам и требованиям, установленным для вашего Камаза. Это поможет избежать преждевременного износа и поломок.
Также стоит обратить внимание на тип стеклоочистителей. Существуют разные виды щеток: резиновые, бескаркасные и каркасные. Выбор зависит от условий эксплуатации автомобиля. Например, бескаркасные щетки обеспечивают более равномерное прилегание к стеклу и лучше справляются с дождем и снегом, но могут быть менее устойчивыми к механическим повреждениям.
Не забывайте о сроке службы запчастей. При покупке стоит уточнить дату производства и срок годности, особенно если речь идет о резинотехнических изделиях. Старые или некачественные детали могут привести к снижению эффективности работы стеклоочистителей и даже к повреждению лобового стекла.
Кроме того, рекомендуется проверять наличие гарантии на запчасти. Надежные производители обычно предоставляют гарантию на свою продукцию, что является дополнительным подтверждением качества. В случае возникновения проблем с установленными деталями, наличие гарантии позволит вам без лишних затрат заменить их на новые.
Наконец, не забывайте о необходимости регулярного обслуживания стеклоочистителей. Даже самые качественные запчасти требуют периодической проверки и замены, чтобы обеспечить их эффективную работу. Регулярная диагностика системы стеклоочистителей поможет выявить возможные проблемы на ранних стадиях и предотвратить более серьезные поломки в будущем.
