Тахометр является важным прибором в системе управления двигателем автомобиля КАМАЗ, обеспечивая водителя необходимой информацией о частоте вращения коленчатого вала. Правильная работа тахометра напрямую влияет на эффективность эксплуатации транспортного средства и его долговечность. В данной статье мы подробно рассмотрим схему подключения тахометра КАМАЗ, а также основные причины его отказа, методы диагностики, проверки датчика скорости, замены заднего щитка и калибровки показаний. Эти знания помогут владельцам и механикам своевременно выявлять и устранять неисправности, обеспечивая надежную работу автомобиля.
Принцип работы и электрическая схема подключения
Система измерения частоты вращения основана на создании электрических импульсов, пропорциональных скорости вращения выходного вала трансмиссии.
Типичная схема тахометра для автомобилей КАМАЗ передает сигнал от датчика, установленного на фланце коробки отбора мощности или боковом люке трансмиссии, прямо на приборную панель.
Электрический сигнал проходит через проводной жгут, где важно избежать коротких замыканий на массу и обрывов, которые могут исказить частоту импульсов.
Конструкция датчика скорости и генератора импульсов
В современных моделях грузовиков используются индуктивные датчики, которые не требуют внешнего источника питания для формирования сигнала.
Внутри устройства находятся магнитопровод и катушка, создающие переменное магнитное поле при прохождении зубьев шестерни.
Основным параметром является расстояние между торцевой частью датчика и зубьями шестерни, которое должно соответствовать техническим требованиям производителя.
Ранее использовались механические приводы с гибким валом, но электрические схемы полностью их вытеснили.
Для проверки работоспособности датчика необходимо знать его сопротивление, которое обычно составляет от 500 до 1500 Ом в зависимости от модели.
Если при вращении стартером на выводах датчика не возникает переменное напряжение, это указывает на неисправность элемента, и его следует заменить.
Установка устройства осуществляется с помощью резьбового соединения, которое герметизируется специальным составом для предотвращения проникновения масла и влаги.
| Компонент тахометра | Описание | Возможные неисправности |
|---|---|---|
| Датчик оборотов | Устройство, измеряющее количество оборотов коленчатого вала | Неисправность датчика, неправильные показания |
| Индикатор | Цифровой или аналоговый дисплей, отображающий обороты двигателя | Поломка индикатора, отсутствие отображения |
| Электронный блок | Обрабатывает сигналы от датчика и управляет индикатором | Сбой в работе блока, ошибки в показаниях |
| Проводка | Соединения между компонентами тахометра | Обрыв проводов, коррозия контактов |
| Калибровка | Процесс настройки тахометра для точного отображения оборотов | Неправильная калибровка, необходимость повторной настройки |
Интересные факты
Вот несколько интересных фактов о схеме тахометра КАМАЗ, его устройстве, диагностике и ремонте:
Принцип работы: Тахометр КАМАЗ работает на основе электромагнитной индукции. Он измеряет количество оборотов коленчатого вала двигателя и преобразует это значение в электрический сигнал, который затем отображается на шкале тахометра. Это позволяет водителю контролировать обороты двигателя и избегать его перегрева или перегрузки.
Диагностика неисправностей: Одной из распространенных проблем тахометра является его неправильная работа или полное отсутствие показаний. Для диагностики часто используется мультиметр, который позволяет проверить целостность проводов и работоспособность самого тахометра. Также стоит обратить внимание на состояние датчика оборотов, который может быть причиной неисправностей.
Ремонт и замена: В случае выхода из строя тахометра, его можно либо отремонтировать, заменив поврежденные компоненты, такие как стрелка или механизм, либо полностью заменить на новый. При этом важно выбирать оригинальные запчасти или качественные аналоги, чтобы избежать проблем с совместимостью и надежностью работы устройства.

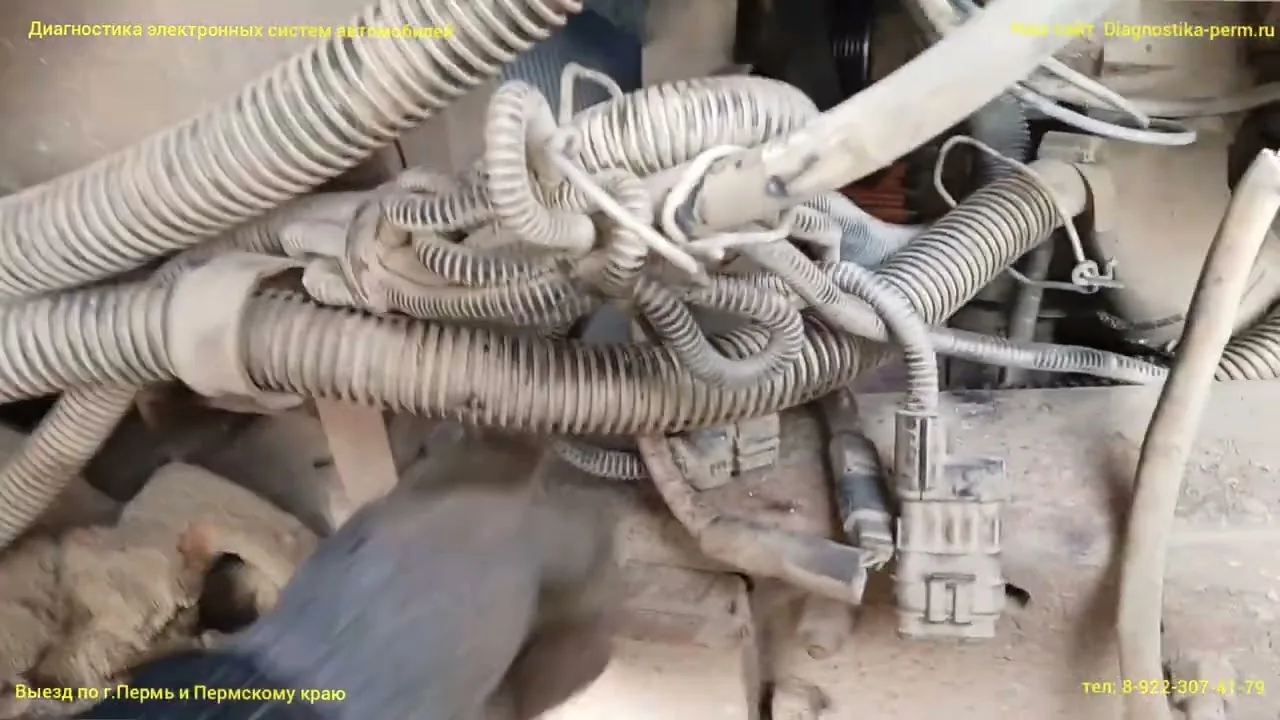

Распиновка разъемов и трассировка жгута
Трасса провода, соединяющего коробку передач с кабиной, проходит через раму, что увеличивает риск повреждения изоляции из-за вибраций и трения.
Подключение тахометра КАМАЗ на панели приборов обычно использует контакты, принимающие сигналы в виде синусоид или прямоугольных импульсов.
Важно проверить состояние контактной группы в основном разъеме щитка приборов, так как окисление контактов может привести к потере сигнала.
| Параметр | Нормальное значение | Допустимое отклонение |
|---|---|---|
| Сопротивление датчика | 800-1200 Ом | ±15% |
| Зазор до шестерни | 0.8-1.2 мм | ±0.2 мм |
| Напряжение сигнала | > 2 В (при низких оборотах) | - |
Если обнаружен обрыв провода, необходимо восстановить цепь с помощью пайки и термоусадки, избегая простых скруток.
Изоляция жгута в местах, где он проходит через металл рамы, должна быть усилена резиновыми втулками или дополнительной гофрой.
Диагностика неисправностей указателя оборотов
Поиск причины отказа начинается с визуального осмотра и проверки состояния предохранителей, отвечающих за работу приборов.
Если предохранитель исправен, необходимо определить место неисправности. Она может быть в датчике, проводе или самом измерительном устройстве.
Для точной диагностики потребуется мультиметр, а также желательно осциллограф для анализа формы сигнала.
Методы проверки целостности цепи
Прозвонка цепи осуществляется от разъема датчика до разъема приборной панели с использованием режима измерения сопротивления.
Нулевое значение сопротивления указывает на целостность провода, тогда как бесконечное значение свидетельствует о наличии обрыва, который необходимо обнаружить и устранить.
Также важно проверить провод на замыкание на массу, что часто происходит из-за повреждения изоляции о раму.
Если цепь в порядке, следует проверить сам датчик, измерив сопротивление его обмотки.
Значительное отклонение сопротивления от установленного значения может указывать на межвитковое замыкание или обрыв внутри катушки.
В некоторых случаях датчик может работать исправно, но быть загрязненным металлической стружкой, которую нужно удалить.
Тестирование щитка приборов и заднего щитка
Если внешняя цепь и датчик исправны, причина неисправности может быть в самом устройстве или его управляющей плате.
Часто поломка связана с задней панелью тахометра КАМАЗ, где расположены резисторы и конденсаторы, формирующие сигнал для стрелки.
Визуальный осмотр платы может помочь выявить сгоревшие дорожки, вздутые конденсаторы или оторванные контакты.
Ремонт платы возможен только при наличии навыков работы с паяльником и знаний схемотехники; в противном случае лучше заменить узел целиком.
Для замены задней панели аккуратно снимите переднюю часть устройства, отсоедините шлейфы и демонтируйте плату.
При установке нового элемента важно обеспечить надежное соединение контактов и отсутствие перекосов.
⚠️ Внимание: При разборке панели приборов избегайте механического воздействия на шаговый двигатель стрелки, так как он может быть поврежден.
Замена и регулировка датчика скорости
Замена датчика скорости требует доступа к боковому или нижнему люку трансмиссии.
Эти работы следует выполнять на холодном двигателе, после полной остановки автомобиля и включения стояночного тормоза.
Также необходимо подготовить контейнер для сбора небольшого объема трансмиссионного масла, которое может вытечь во время демонтажа.
Демонтаж старого устройства
Для демонтажа датчика используется специальный ключ или головка размером 22 или 24 мм.
При вращении ключа будьте осторожны, чтобы не повредить фланец трансмиссии и резьбовое соединение.
После выкручивания датчика из отверстия может вытечь масло, поэтому заранее подготовьте емкость для сбора жидкости.
Проверьте извлеченный датчик на наличие механических повреждений корпуса или магнитного наконечника.
В установочном отверстии не должно быть металлической стружки или загрязнений; их необходимо тщательно удалить.
Установка и настройка зазора
Новый датчик устанавливается на место старого. Рекомендуется использовать герметик для резьбовых соединений.
Затяжка должна выполняться с усилием, указанным в технической документации, чтобы избежать повреждения резьбы в алюминиевом корпусе коробки передач.
Ключевым этапом является регулировка зазора, которую проводят, выкручивая датчик из затянутого положения.
- Вкрутите датчик до упора в шестерню привода.
- Сделайте отметку на корпусе датчика относительно гайки или фланца.
- Выкрутите датчик на необходимое количество оборотов (обычно 1.5-2 оборота) или воспользуйтесь щупом.
- Закрепите датчик контргайкой, если конструкция это предполагает.
После установки подключите разъем и запустите двигатель для проверки работы тахометра.
Стрелка должна плавно подниматься, без рывков и провалов, соответствуя изменениям оборотов двигателя.
| Модель КПП | Тип датчика | Резьба |
|---|---|---|
| КАМАЗ-15 | Индуктивный | М22х1.5 |
| ZF 16S | Импульсный | М18х1.5 |
| ЯМЗ-238 | Магнитоэлектрический | М24х1.5 |
Типичные ошибки при обслуживании
В процессе ремонта и диагностики системы измерения оборотов могут возникать ошибки, которые усугубляют ситуацию.
Понимание этих ошибок помогает сэкономить время и избежать ненужных покупок запасных частей.
Важно обращать внимание на качество инструментов и чистоту выполняемых работ.
- Игнорирование состояния разъема — мастера часто заменяют датчик, забывая очистить окисленные контакты в разъеме, что не решает проблему.
- Неправильная регулировка зазора — слишком большой зазор может привести к отсутствию сигнала на низких оборотах, а слишком малый — к повреждению датчика.
- Использование неоригинальных запчастей — недорогие аналоги могут иметь неправильную индуктивность, что приведет к ошибочным показаниям прибора.
- Нарушение герметичности — отсутствие герметика на резьбе может вызвать вытекание масла и загрязнение датчика.
Соблюдение технологии замены и использование качественных материалов обеспечивают долгий срок службы системы.
Регулярный визуальный осмотр проводки и разъемов во время планового технического обслуживания поможет предотвратить неожиданные отказы в пути.
Обеспечение стабильной работы системы
Долговечность тахометра зависит не только от качества его компонентов, но и от состояния электрической системы грузовика.
Вибрации, колебания температур и высокая влажность угрожают электрическим соединениям в коммерческом транспорте.
Регулярный мониторинг проводки и крепления приборов помогает поддерживать систему в исправном состоянии.
Если вы заметили нестабильные показания или сбои в работе устройства, не откладывайте его ремонт.
Использование автомобиля с неисправным тахометром может привести к неэффективной работе двигателя.
Водитель теряет важный инструмент для экономии топлива и предотвращения перегрузок.
В современных условиях крайне важно использовать только сертифицированные запасные части, соответствующие заводским спецификациям.
Качество сигнала напрямую влияет на работу бортовых систем, таких как ограничитель скорости и маршрутизатор.
⚠️ Важно: Если после замены датчика и проверки цепи тахометр не заработал, проблема может быть в щитке приборов или блоке управления двигателем.
Завершением любого ремонта должна стать контрольная поездка для проверки работы устройства в различных режимах.
Убедитесь, что стрелка тахометра не «скачет» и адекватно реагирует на изменения оборотов двигателя.
Только комплексный подход к диагностике и ремонту обеспечит надежность вашего автомобиля на дороге.
Обзор типов тахометров, используемых на КАМАЗах
Тахометры, устанавливаемые на автомобили КАМАЗ, представляют собой важные приборы, которые позволяют водителю контролировать обороты двигателя. В зависимости от модели и года выпуска, на КАМАЗах могут использоваться различные типы тахометров, каждый из которых имеет свои особенности и принципы работы.
Существует несколько основных типов тахометров, применяемых на автомобилях КАМАЗ:
- Механические тахометры - это традиционные устройства, которые работают на основе механических принципов. Они обычно используют трос, соединенный с двигателем, который передает вращение на стрелочный индикатор. Механические тахометры просты в конструкции и надежны, но могут быть менее точными и подвержены износу.
- Электронные тахометры - более современный вариант, который использует электронные схемы для измерения оборотов двигателя. Эти тахометры могут быть как аналоговыми, так и цифровыми. Они обеспечивают более высокую точность и могут отображать дополнительные данные, такие как температура двигателя или уровень топлива. Электронные тахометры часто имеют возможность подключения к бортовым компьютерам, что позволяет интегрировать их в систему диагностики автомобиля.
- Цифровые тахометры - это подвид электронных тахометров, который отображает информацию в цифровом формате. Они могут иметь различные функции, такие как возможность записи максимальных оборотов, а также программируемые настройки для различных режимов работы. Цифровые тахометры часто используются в современных моделях КАМАЗов и обеспечивают высокую степень удобства для водителя.
Каждый из этих типов тахометров имеет свои преимущества и недостатки. Механические тахометры, хотя и надежные, могут быть менее информативными, в то время как электронные и цифровые тахометры предлагают больше возможностей для мониторинга состояния двигателя и управления им. Выбор тахометра зависит от конкретной модели КАМАЗа, а также от предпочтений водителя и условий эксплуатации автомобиля.
Важно отметить, что независимо от типа тахометра, его правильная работа критически важна для обеспечения безопасности и эффективности эксплуатации автомобиля. Регулярная диагностика и обслуживание тахометра помогут избежать проблем, связанных с неправильными показаниями, что может привести к повреждению двигателя или другим серьезным неисправностям.
Сравнение механических и электронных тахометров
Тахометры, используемые в автомобилях КАМАЗ, можно условно разделить на две категории: механические и электронные. Каждая из этих категорий имеет свои особенности, преимущества и недостатки, которые необходимо учитывать при выборе и эксплуатации тахометра.
Механические тахометры работают на основе принципа механической передачи. Они обычно состоят из вращающегося элемента, который соединен с двигателем через трос или шестерни. При вращении двигателя тахометр показывает скорость вращения коленчатого вала в оборотах в минуту (об/мин). Основные характеристики механических тахометров:
- Простота конструкции: Механические тахометры имеют менее сложную конструкцию, что делает их более надежными в условиях эксплуатации.
- Низкая стоимость: Обычно они дешевле электронных аналогов, что делает их более доступными для владельцев старых моделей автомобилей.
- Отсутствие зависимости от электроники: Механические тахометры не зависят от электрических систем автомобиля, что делает их менее подверженными сбоям из-за проблем с электроникой.
Однако у механических тахометров есть и недостатки:
- Меньшая точность: Механические тахометры могут показывать менее точные значения, особенно при высоких оборотах.
- Износ деталей: Со временем механические компоненты могут изнашиваться, что приводит к необходимости замены или ремонта.
Электронные тахометры, в свою очередь, используют датчики и электронные схемы для измерения скорости вращения двигателя. Они могут быть как аналоговыми, так и цифровыми. Основные характеристики электронных тахометров:
- Высокая точность: Электронные тахометры обеспечивают более точные показания, что особенно важно для современных двигателей с высокой производительностью.
- Дополнительные функции: Многие электронные тахометры могут отображать дополнительные параметры, такие как температура двигателя, расход топлива и другие данные, что делает их более информативными.
- Устойчивость к внешним воздействиям: Электронные устройства менее подвержены механическим повреждениям, так как не имеют движущихся частей.
Тем не менее, электронные тахометры также имеют свои недостатки:
- Зависимость от электроники: Сбой в электрической системе может привести к неправильным показаниям или полной неработоспособности тахометра.
- Высокая стоимость: Электронные тахометры, как правило, дороже механических, что может быть значительным фактором для владельцев старых автомобилей.
В заключение, выбор между механическим и электронным тахометром зависит от конкретных потребностей и условий эксплуатации автомобиля КАМАЗ. Механические тахометры могут быть предпочтительнее для старых моделей, где важна простота и надежность, в то время как электронные тахометры подойдут для современных автомобилей, где требуется высокая точность и дополнительные функции.
Совместимость тахометров с различными моделями КАМАЗа
Тахометры, используемые в автомобилях КАМАЗ, имеют разнообразные модели и модификации, что обусловлено различиями в конструкции и технических характеристиках самих автомобилей. Важно понимать, что не все тахометры совместимы с каждой моделью КАМАЗа, и это может повлиять на точность измерений и функциональность устройства.
Основные факторы, определяющие совместимость тахометров с моделями КАМАЗа, включают:
- Тип двигателя: Разные модели КАМАЗа могут быть оснащены как дизельными, так и бензиновыми двигателями, что влияет на выбор тахометра. Например, тахометры для дизельных двигателей могут иметь другие диапазоны измерений и характеристики, чем для бензиновых.
- Электронная система управления: Современные модели КАМАЗа часто оснащаются электронными системами управления, которые требуют тахометров с цифровыми выходами. В то время как старые модели могут использовать аналоговые тахометры, что также следует учитывать при замене устройства.
- Конструкция приборной панели: Разные модели КАМАЗа могут иметь различные конфигурации приборных панелей, что может ограничивать возможность установки тахометра. Например, некоторые тахометры могут быть предназначены для установки в определенные места, что не всегда возможно в зависимости от модели автомобиля.
- Производитель тахометра: На рынке представлены тахометры как оригинального производства, так и от сторонних производителей. Оригинальные тахометры, как правило, лучше подходят для конкретных моделей КАМАЗа, в то время как сторонние могут требовать дополнительных адаптеров или модификаций для корректной работы.
При выборе тахометра для конкретной модели КАМАЗа рекомендуется учитывать все вышеперечисленные факторы. Также полезно обратиться к технической документации автомобиля или консультироваться с профессионалами, чтобы избежать проблем с совместимостью и обеспечить надежную работу тахометра.
Кроме того, стоит отметить, что некоторые тахометры могут иметь дополнительные функции, такие как возможность подключения к бортовому компьютеру, что позволяет получать более полную информацию о работе двигателя и состоянии автомобиля. Это может быть особенно полезно для владельцев грузовых автомобилей, которые используют их в коммерческих целях.
В заключение, правильный выбор тахометра, соответствующего конкретной модели КАМАЗа, является ключевым моментом для обеспечения точности измерений и надежности работы автомобиля. Необходимо учитывать все аспекты совместимости, чтобы избежать проблем в будущем.
