Тормозная система является одним из ключевых элементов безопасности любого транспортного средства, и для грузовиков, таких как КАМАЗ 5511, это особенно актуально. В данной статье мы подробно рассмотрим устройство и схему пневматической тормозной системы данного автомобиля, а также предоставим информацию о регулировке тормозного крана и порядке прокачки контуров. Знание этих аспектов поможет владельцам и механикам не только эффективно обслуживать тормозную систему, но и своевременно выявлять и устранять возможные неисправности, что в конечном итоге повысит безопасность эксплуатации автомобиля.

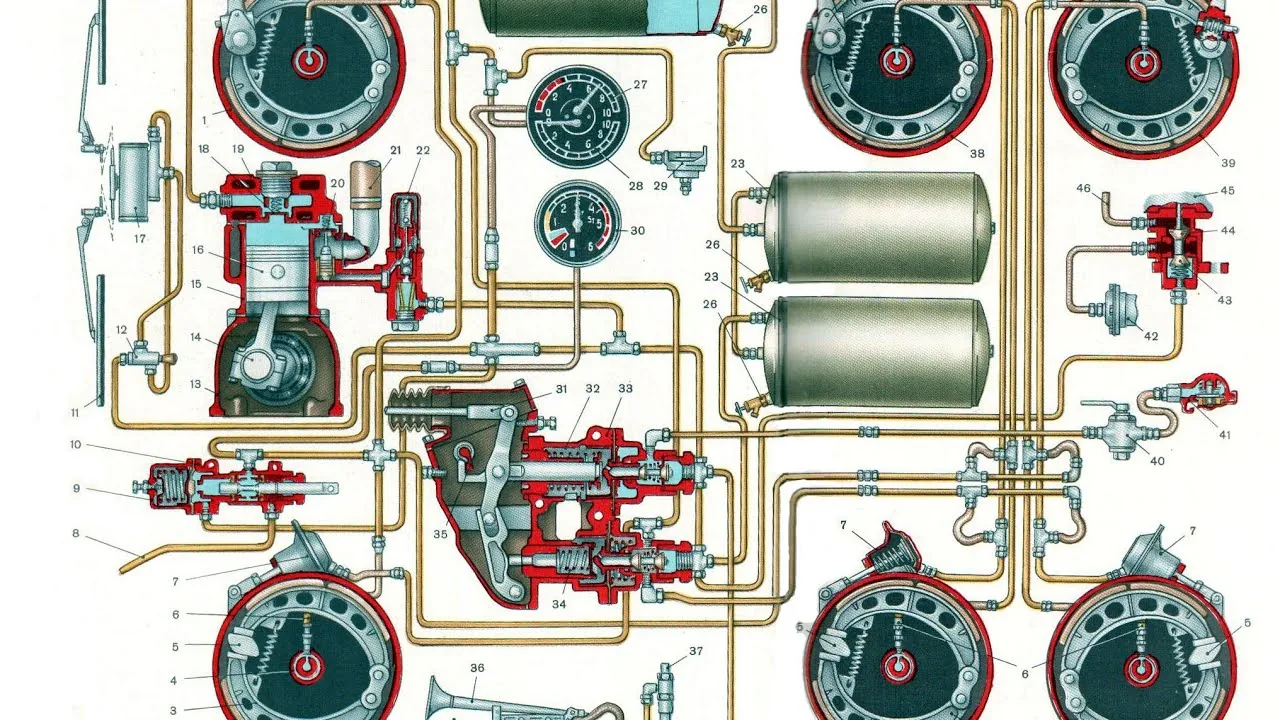

Принципиальная схема и контуры пневмопривода
Основой безопасности грузовика является разделение пневматической системы на независимые контуры. В модели КАМАЗ 5511 реализована двухконтурная схема: первый контур отвечает за задние колеса среднего моста, а второй — за задние колеса заднего моста. Такая конфигурация обеспечивает частичную работоспособность системы при разгерметизации одного из контуров.
Сжатый воздух от двухцилиндрового компрессора поступает в первый и второй воздушные баллоны через двухсекционный регулятор давления. В этом узле устанавливается предельное значение давления, при достижении которого компрессор переходит в режим холостого хода. Неправильная настройка регулятора может привести к недостаточному усилию для растормаживания колес.
От баллонов воздух через защитный клапан (или систему клапанов в зависимости от года выпуска) распределяется по контурам. Важно учитывать, что в схеме предусмотрен контур аварийного растормаживания, который отключает пружинные энергоаккумуляторы при неисправности основной магистрали. Это критически важный узел для буксировки неисправного автомобиля.
Компоненты нагнетательной магистрали
Нагнетательная магистраль соединяет компрессор с воздушными баллонами и регулятором давления. В этом узле установлен предохранительный клапан, который сбрасывает воздух при критическом превышении давления, предотвращая разрыв резервуаров. В старых версиях КАМАЗ 5511 часто использовались однопоточные клапаны, терявшие герметичность со временем.
Воздушные баллоны оснащены кранами для слива конденсата. Пренебрежение регулярным сливом воды может привести к коррозии внутренних стенок и заклиниванию поршней в тормозных камерах. В зимний период замерзший конденсат способен полностью заблокировать подачу воздуха, что потребует отогрева всей системы.
Соединительный трубопровод между баллонами выравнивает давление между резервуарами. Если трубопровод поврежден или кран закрыт, манометры в кабине будут показывать разные значения давления, что затруднит диагностику состояния системы.
| Компонент | Описание | Функция |
|---|---|---|
| Главный цилиндр | Гидравлический элемент, преобразующий усилие на тормозной педали в давление жидкости | Создание давления в тормозной системе |
| Тормозные колодки | Фрикционные элементы, которые прижимаются к тормозным дискам или барабанам | Обеспечение тормозного усилия |
| Тормозные диски | Металлические диски, к которым прижимаются тормозные колодки | Замедление вращения колес |
| Тормозные трубопроводы | Гидравлические трубки, передающие тормозную жидкость от главного цилиндра к тормозам | Передача давления тормозной жидкости |
| Тормозная жидкость | Специальная жидкость, используемая в гидравлической системе | Передача усилия и предотвращение коррозии |
| ABS (антиблокировочная система) | Электронная система, предотвращающая блокировку колес при торможении | Улучшение управляемости и безопасность |
Интересные факты
Вот несколько интересных фактов о тормозной системе КАМАЗ 5511:
Пневматическая система: Тормозная система КАМАЗ 5511 использует пневматический принцип работы, что позволяет обеспечить высокую эффективность торможения, особенно при больших нагрузках. Пневматические тормоза обеспечивают равномерное распределение усилия торможения на все колеса, что повышает безопасность и управляемость автомобиля.
Дисковые и барабанные тормоза: В зависимости от модификации, КАМАЗ 5511 может быть оснащен как дисковыми, так и барабанными тормозами. Дисковые тормоза обеспечивают более эффективное охлаждение и лучшее тормозное усилие, в то время как барабанные тормоза более устойчивы к воздействию грязи и влаги.
Система ABS: Некоторые современные модификации КАМАЗ 5511 могут быть оснащены системой антиблокировочной тормозной системы (ABS), которая предотвращает блокировку колес при резком торможении. Это значительно улучшает управляемость автомобиля на скользких или неровных дорогах, повышая безопасность как водителя, так и пассажиров.
Конструкция и регулировка тормозного крана
Основным компонентом системы управления является двухсекционный тормозной кран. При нажатии на тормозную педаль водитель не подает воздух напрямую, а открывает клапаны, которые направляют сжатый воздух из баллонов к тормозным камерам. Это решение уменьшает усилие на педали и ускоряет реакцию тормозной системы.
Верхняя секция крана отвечает за первый контур (средний мост), а нижняя секция управляет вторым контуром (задний мост). Внутри этих секций находятся поршни, клапаны для впуска и выпуска, а также резиновые манжеты. Износ этих компонентов может привести к утечкам, которые проявляются в виде свиста при нажатии на тормозную педаль.
Регулировка полного хода штока педали и зазора между толкателем и поршнем крана осуществляется в соответствии с техническими стандартами производителя. Неправильная настройка может вызвать «провал» педали или подтормаживание колес в свободном состоянии.
Типичные неисправности крана и методы устранения
Наиболее распространенной проблемой является утечка воздуха через выпускной клапан. В этом случае воздух выходит через атмосферное отверстие крана, даже когда педаль отпущена. Для устранения неисправности необходимо разобрать узел, очистить седло клапана от загрязнений и заменить резиновые уплотнители.
Залипание поршня в верхнем положении, вызванное коррозией или накопившейся грязью, приводит к тому, что тормоза не освобождаются после отпускания педали. Это может вызвать перегрев барабанов и ускоренный износ накладок. В таких случаях требуется полная проверка и диагностика внутренней части крана.
Трещины в корпусе или деформация фланцев встречаются реже, но требуют немедленной замены узла. Использование герметиков для ремонта корпуса крана строго запрещено, так как частицы герметика могут попасть в магистраль и вывести из строя другие клапаны.
Тормозные механизмы колес и энергоаккумуляторы
На КАМАЗ 5511 установлены барабанные тормоза с разжимными кулаками. Эффективность торможения зависит от состояния тормозных колодок, барабанов и правильной регулировки зазоров. Пневматические камеры моделей 24 или 20 преобразуют сжатый воздух в механическое движение штока.
Шток камеры воздействует на рычаг, который поворачивает разжимной кулак, разводя тормозные колодки. На штоках размещены пружинные энергоаккумуляторы, выполняющие функции стояночного и аварийного торможения. Пружина внутри энергоаккумулятора находится в сжатом состоянии и освобождается под давлением воздуха при запуске двигателя.
Если давление в контуре аварийного торможения падает, пружина энергоаккумулятора сжимает колодки, блокируя колеса. Это важный элемент безопасности, который предотвращает скатывание автомобиля. Регулировка хода штока тормозной камеры должна проводиться регулярно, так как износ накладок увеличивает ход, что снижает эффективность торможения.
Параметры регулировки тормозных камер
| Параметр | Нормативное значение | Критическое значение |
|---|---|---|
| Ход штока камеры | 20–40 мм | более 50 мм |
| Давление срабатывания | 0.2–0.6 кгс/см² | менее 0.2 кгс/см² |
Если ход штока превышает 40 мм, необходимо отрегулировать его с помощью винта на штоке или рычаге камеры. Избыточный ход может привести к недостаточному прижиму колодок к барабану при полном нажатии на педаль. Это особенно опасно при полной загрузке самосвала.
Смазка валов разжимных кулаков и осей колодок должна производиться только специальными тугоплавкими смазочными материалами. Использование обычного литола или солидола зимой может привести к их затвердеванию и заклиниванию механизма. В результате тормоза могут не освободиться после остановки.
Диагностика неисправностей и порядок прокачки
Поиск утечек в пневматической системе начинается с визуального осмотра и прослушивания. Характерный свист может указать на место разгерметизации. Для более точной диагностики часто используют мыльный раствор, который наносят на подозрительные соединения и стыки. Появление пузырьков воздуха поможет определить точное местоположение утечки.
Если давление быстро снижается при выключенном двигателе, в первую очередь проверьте краны для слива конденсата и манометры. Более сложной задачей является ситуация, когда давление падает только при нажатии на тормоза. Это может свидетельствовать о неисправности в тормозных контурах, камерах или самом кране.
После замены шлангов, камер или кранов необходимо прокачать систему. Этот процесс включает удаление влаги и загрязнений путем кратковременного открытия сливных кранов и штуцеров прокачки при максимальном давлении в системе. Важно следить за тем, чтобы в момент продувки никто не находился в непосредственной близости от выходных отверстий.
Алгоритм поиска неисправностей
- Проверьте показания манометров в контурах при работающем двигателе. Давление должно быть в диапазоне 6.5–8.0 кгс/см².
- С заглушенным двигателем несколько раз нажмите на тормоза. Давление не должно снижаться более чем на 0.5 кгс/см² в течение минуты.
- Если давление падает быстрее, закройте краны отсечки контуров. Это поможет определить, в каком контуре (первом или втором) произошла утечка.
- Убедитесь в исправности стоп-сигнала. Если он не включается, возможно, проблема в пневматическом датчике давления, который также нужно заменить.
При диагностике внимательно осмотрите состояние резиновых шлангов. Наличие трещин, вздутий или потертостей на элементах рамы требует немедленной замены шланга. Использование временных решений, таких как обмотка изолентой, недопустимо из-за высокого рабочего давления.
Замена клапанов ограничения давления или ускорительного клапана должна проводиться с соблюдением чистоты. Попадание даже мелких частиц песка внутрь клапана может привести к его неправильной работе. Перед установкой новых компонентов рекомендуется продуть магистрали сжатым воздухом.
Типичные ошибки при обслуживании
- Игнорирование слива конденсата — может вызвать коррозию клапанов и замерзание системы зимой, поэтому важно сливать воду ежедневно.
- Применение неподходящих смазок — стандартные смазочные материалы могут вымываться или замерзать, что приводит к заклиниванию тормозных камер.
- Регулировка «на глаз» — отсутствие точных измерений хода штока может вызвать неравномерное торможение и отклонение автомобиля в сторону.
- Замена лишь одного элемента контура — если один клапан вышел из строя, вероятно, что и другие элементы также изношены, поэтому рекомендуется заменять узлы комплектом.
Ошибки при сборке узлов часто возникают из-за путаницы с портами подачи воздуха. На схемах и корпусах клапанов есть маркировка портов (например, 1, 2, 22, 21), которую следует строго соблюдать. Неправильное подключение входов и выходов может привести к тому, что тормоза будут срабатывать при отпускании педали.
Еще одной распространенной проблемой является использование некачественных ремкомплектов. Резина в недорогих наборах быстро теряет эластичность на морозе или разбухает от масла, поступающего из компрессора. Это может привести к необходимости повторного ремонта в короткие сроки.
Эксплуатационные нюансы и обслуживание
Для увеличения срока службы тормозной системы КАМАЗ 5511 необходимо внимательно следить за состоянием компрессора. Появление масла в пневматической системе указывает на износ поршневой группы компрессора или проблемы с кольцами. Масло негативно влияет на резиновые уплотнители клапанов и тормозного крана.
В зимний период рекомендуется использовать спиртосодержащие смеси, которые заливаются в специальный насос для предотвращения замерзания конденсата. Однако это временное решение. Основным методом борьбы с проблемой остается регулярный слив конденсата и использование качественных осушителей воздуха (если они установлены).
Частота замены тормозных колодок зависит от условий эксплуатации. На горных маршрутах или при работе с перегрузом ресурс накладок значительно сокращается. Проверку толщины накладок следует проводить при каждом техническом обслуживании.
Своевременная замена воздушных фильтров компрессора также важна для надежности тормозной системы. Забитый фильтр создает разрежение на входе, что может привести к подсосу масла через сальники и быстрому выходу из строя всей пневматической системы.
Финальный контроль исправности системы
Завершение любого ремонта или планового обслуживания включает тщательную проверку работы всей системы под нагрузкой. Важно убедиться, что после нескольких интенсивных торможений давление в баллонах восстанавливается до нормального уровня в пределах установленных стандартов.
Необходимо также оценить эффективность стояночного тормоза. Автомобиль должен уверенно удерживаться на уклоне в 20% (для самосвалов) без применения ножного тормоза. Если автомобиль начинает скатываться, потребуется отрегулировать кран управления стояночным тормозом или проверить состояние энергоаккумуляторов.
Регулярный контроль состояния тормозной системы КАМАЗ 5511 обеспечивает успешное прохождение инспекции ГИБДД и безопасность водителя и других участников дорожного движения. Надежность этой системы зависит от качества запчастей и профессионализма механика.
