Система отопления в автомобилях, таких как КАМАЗ, играет ключевую роль в обеспечении комфортных условий для водителя и пассажиров, особенно в холодное время года. Понимание схемы циркуляции антифриза и источников подачи на печку позволяет не только эффективно использовать систему обогрева, но и своевременно выявлять и устранять возможные неисправности. В данной статье мы подробно рассмотрим, как функционирует система отопления, какие шаги предпринять для проверки кранов, а также как избежать завоздушивания и обеспечить надежный обогрев кабины.
Архитектура системы охлаждения и точки подключения отопителя
Система охлаждения грузового автомобиля представляет собой замкнутый контур, в котором охлаждающая жидкость циркулирует с помощью центробежного насоса, или помпы. Этот элемент создает давление, заставляющее антифриз двигаться по малому и большому кругам. Печка (радиатор отопителя) подключена параллельно основному радиатору двигателя, что позволяет ей получать горячую жидкость независимо от положения термостата, хотя эффективность обогрева зависит от температуры двигателя.
Откуда поступает антифриз на печку? В классической схеме КАМАЗ забор горячей жидкости осуществляется из верхней точки системы охлаждения, обычно в районе водяного насоса или термостата. Это сделано для того, чтобы в радиатор отопителя попадала жидкость с максимальной температурой, свободная от воздушных пробок, которые поднимаются вверх. На двигателях с турбонаддувом точки забора могут отличаться, но принцип остается прежним: вход всегда сверху.
Возврат остывшей жидкости происходит в нижнюю часть системы, чаще всего непосредственно в патрубок помпы или в специальный коллектор на блоке цилиндров. Такая организация потока обеспечивает перепад давлений, необходимый для постоянной циркуляции. Если перепутать вход и выход при установке шлангов, циркуляция через радиатор печки либо прекратится, либо будет крайне слабой, что приведет к отсутствию тепла.
Важно помнить, что на различных модификациях двигателей расположение патрубков может варьироваться. Например, на моторах серии 740.30 (Евро-2) и 740.50 (Евро-3) конструкция водяных насосов и термостатических узлов отличается. Поэтому при замене шлангов или кранов всегда следует сверяться с технической документацией конкретной модели двигателя.
Специфика подключения на двигателях 740-й серии
На традиционных V-образных двигателях КАМАЗ подача антифриза к отопителю осуществляется через патрубок на корпусе водяного насоса или термостатическом узле. Горячая жидкость под давлением поступает по шлангу диаметром 16 или 18 мм к крану управления отоплением. После прохождения через радиатор печки охлажденный антифриз возвращается в систему через патрубок, соединяющий его с помпой.
Центральным элементом этой системы является кран отопителя, который механически регулирует поток жидкости. В открытом состоянии он не должен создавать значительного сопротивления. Если кран застрял в полуоткрытом положении или его пропускная способность снизилась из-за отложений, это может привести к отсутствию тепла в кабине, даже если радиатор работает исправно. Поэтому проверка свободного хода штока крана — первое, что нужно сделать при диагностике.
На некоторых моделях могут быть установлены предпусковые подогреватели с собственной помпой. В таких системах циркуляция через печку может происходить без работы основного двигателя, при условии правильного соединения контуров и отсутствия воздушных пробок. Схема подключения подогревателя обычно выполняется параллельно основному контуру, используя те же точки входа и выхода на двигателе.
| Компонент системы | Описание | Функция |
|---|---|---|
| Радиатор | Устройство для охлаждения антифриза | Отводит тепло от двигателя |
| Водяной насос | Насос, перекачивающий антифриз | Обеспечивает циркуляцию антифриза по системе |
| Печка | Устройство для обогрева салона | Использует горячий антифриз для обогрева воздуха в салоне |
Интересные факты
Вот несколько интересных фактов о схеме циркуляции антифриза и подаче на печку в автомобилях КАМАЗ:
Циркуляция антифриза: В системе охлаждения КАМАЗа антифриз циркулирует благодаря работе водяного насоса. Он обеспечивает постоянное движение охлаждающей жидкости по замкнутой системе, что позволяет эффективно отводить тепло от двигателя и поддерживать оптимальную рабочую температуру.
Подача на печку: Печка в КАМАЗе получает тепло от охлаждающей жидкости, которая проходит через радиатор отопителя. Это позволяет использовать тепло, выделяемое двигателем, для обогрева салона. Подача антифриза на печку осуществляется через специальные патрубки, которые соединяют систему охлаждения двигателя с радиатором отопителя.
Эффективность системы: Система отопления и охлаждения в КАМАЗе спроектирована так, чтобы обеспечивать не только комфорт водителя и пассажиров, но и предотвращать перегрев двигателя. Это достигается за счет оптимального распределения антифриза, что позволяет поддерживать стабильную температуру как в двигателе, так и в салоне автомобиля, даже в условиях низких температур.

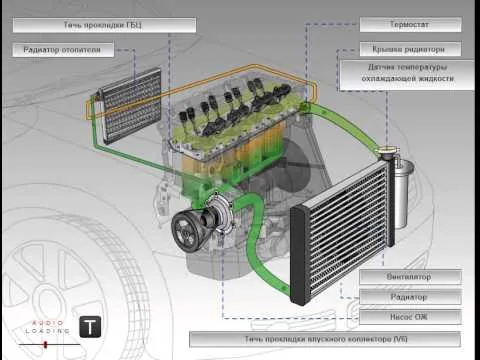

Детальная схема движения антифриза: от двигателя к радиатору
Движение охлаждающей жидкости к радиатору отопителя начинается сразу после запуска двигателя. Помпа перекачивает антифриз, и часть потока под давлением направляется в подающий патрубок. Этот патрубок всегда находится под давлением, которое увеличивается с ростом оборотов двигателя. Поэтому при разрывах шлангов в этой области происходит мощный выброс кипятка.
После прохождения через кран управления жидкость попадает в бачок радиатора печки. Внутри радиатора она распределяется по множеству тонких трубок, отдавая тепло через алюминиевые или медные пластины. Вентилятор печки, нагнетая воздух через эти пластины, равномерно распределяет тепло по салону. Затем антифриз стекает в нижний коллектор радиатора и по обратному патрубку возвращается в двигатель.
При внимательном рассмотрении пути жидкости можно выделить несколько критически важных участков. Первый — соединение шланга с двигателем. Здесь часто возникают утечки из-за вибраций, характерных для дизельных двигателей КАМАЗ. Второй участок — сам кран, где со временем может образоваться накипь. Третий — соединения шлангов с радиатором печки, которые могут рассыхаться со временем и под воздействием высоких температур.
В системе могут быть установлены дополнительные тройники для подключения подогрева топливного бака или гидравлических систем. Эти ответвления также влияют на давление в контуре печки. Если в системе много дополнительных потребителей, на печку может не хватать давления, особенно на холостых оборотах. В таких случаях рекомендуется проверять чистоту всех магистралей и отсутствие сужений.
| Элемент системы | Функция в контуре печки | Типичные неисправности |
|---|---|---|
| Водяной насос (Помпа) | Создание давления для циркуляции | Износ крыльчатки, утечка сальника |
| Кран отопителя | Регулировка потока жидкости | Закисание, утечка через сальник |
| Патрубки (шланги) | Транспортировка антифриза | Трещины, вздутие, расслоение |
Влияние термостата на работу отопителя
Хотя отопительный прибор подключен параллельно основному радиатору, термостат играет ключевую роль в скорости нагрева. Когда двигатель холодный, термостат закрыт, и охлаждающая жидкость циркулирует по малому кругу, что позволяет ей быстро нагреваться. В этот период печка должна начинать выдавать тепло практически сразу после запуска. Если термостат застрял в открытом положении, двигатель будет долго прогреваться, и печка начнет дуть теплым воздухом только после продолжительной работы под нагрузкой.
На современных двигателях КАМАЗ используются термостаты с твердым наполнителем, которые открываются при достижении температуры около 80-85 градусов. Если этот элемент выходит из строя, температура антифриза может не превышать 60-70 градусов, и в условиях сильного мороза печка не сможет компенсировать потери тепла в кабине. Проверка работы термостата обязательна при жалобах на недостаточный обогрев.
Некоторые водители снимают термостат в зимний период, что является серьезной ошибкой. В этом случае двигатель не достигает рабочего температурного режима, что приводит к увеличению износа цилиндров и повышенному расходу топлива, а эффективность работы печки значительно снижается. Для корректной работы системы отопления термостат должен функционировать правильно, перекрывая большой круг до момента прогрева.
Диагностика проблем с подачей и циркуляцией
Если в салоне автомобиля стало холодно, первым шагом необходимо определить источник проблемы. Диагностика начинается с визуального осмотра и проверки на ощупь. Откройте капот, запустите двигатель и дайте ему немного поработать для прогрева. Затем аккуратно (в перчатках) проверьте температуру шлангов, ведущих к радиатору отопителя. Оба шланга должны быть горячими. Если один из них горячий, а другой холодный, это указывает на отсутствие циркуляции через радиатор.
Причины отсутствия циркуляции могут быть следующими: воздушная пробка, засорение радиатора отопителя или неисправность крана. Воздушная пробка — наиболее распространенная проблема в системе отопления. Воздух, попадая в систему, блокирует поток жидкости в самой высокой точке, которой зачастую является печка. Чтобы устранить воздух, необходимо правильно прокачать систему.
Засорение радиатора отопителя может возникнуть из-за использования некачественного антифриза, воды или смешивания различных типов охлаждающих жидкостей. Внутри узких трубок образуются отложения и накипь, которые могут полностью перекрыть проход. В таких случаях может помочь промывка специальными средствами, но иногда требуется замена радиатора. Химическая промывка эффективна только на ранних стадиях загрязнения.
Методы устранения воздушных пробок
Удаление воздуха из системы охлаждения КАМАЗ требует выполнения определенных шагов. Простое добавление жидкости часто оказывается недостаточным, так как воздух может застревать в изгибах трубок или в радиаторе отопителя. Существует несколько проверенных способов для эффективного удаления воздуха из системы.
Первый способ — поднятие передней части автомобиля. Если заехать на эстакаду или крутой склон так, чтобы горловина расширительного бачка оказалась на самой высокой точке, воздух сможет выйти сам по себе при работающем двигателе. В процессе необходимо периодически добавлять антифриз и прогревать двигатель, создавая перепады давления.
Второй метод более трудоемкий, но также эффективный. Он включает отсоединение самого высокого патрубка (чаще всего это шланг для подогрева или подачи на отопитель) и продувку системы или заливку жидкости до тех пор, пока из отверстия не начнет течь поток без пузырьков. Этот способ надежно удаляет воздух, но требует осторожности, чтобы избежать ожогов от кипятка.
Обслуживание и замена элементов системы отопления
Регулярное обслуживание системы отопления помогает избежать неожиданных проблем зимой. В первую очередь это касается замены антифриза. Срок службы охлаждающей жидкости ограничен, и со временем она теряет антикоррозийные свойства, что может повредить внутренние компоненты радиатора и насоса. Рекомендуется заменять антифриз в соответствии с рекомендациями производителя, обычно каждые 2-3 года или после пробега 60-90 тысяч километров.
При замене антифриза обязательно промывайте систему чистой водой или специализированными промывочными средствами, особенно если старый антифриз был загрязнён. Использование дистиллированной воды для разбавления концентрата увеличивает срок службы системы, так как обычная вода содержит соли, которые могут осаждаться при нагреве. Накипь представляет серьёзную угрозу для тонких каналов радиатора печки.
Краны отопителя также требуют внимания. Механические краны с рычажным управлением на автомобилях КАМАЗ часто имеют течи по штоку. Ремонт таких кранов обычно нецелесообразен, проще установить новый узел. При установке нового крана рекомендуется использовать качественные герметики и проверять затяжку хомутов после первого прогрева, так как материалы патрубков имеют свойство «усаживаться».
Рекомендации по затяжке хомутов (ориентировочно):
Патрубки d=16-20 мм: 2.5 - 3.5 Нм
Патрубки d=30-40 мм: 4.0 - 5.0 Нм
(Проверяйте по маркировке на хомутах)
Типичные ошибки при ремонте
- Игнорирование удаления воздуха из системы — многие специалисты меняют антифриз или радиатор, но забывают тщательно удалить воздух. Это может привести к перегреву двигателя и недостаточному обогреву салона.
- Применение герметиков для остановки течей — добавление таких средств в систему «на всякий случай» часто приводит к засорению узких трубок радиатора отопителя, который выходит из строя первым.
- Неправильное подключение шлангов — путаница между входом и выходом на радиаторе отопителя нарушает циркуляцию, так как радиатор предназначен для движения жидкости в определенном направлении.
- Экономия на антифризе — использование воды или недорогих тосолов приводит к быстрому коррозионному разрушению алюминиевых деталей и образованию шлама, который может забить систему всего за один сезон.
Знание принципов работы системы охлаждения и понимание, откуда поступает антифриз на отопитель, позволяет водителю КАМАЗа самостоятельно выявлять и устранять большинство проблем. Теплая кабина — это не только комфорт, но и безопасность, здоровье водителя. Регулярная проверка патрубков, контроль уровня и качества жидкости, а также своевременная замена изношенных деталей обеспечат надежную работу отопителя в любых морозах.
В заключение, важно отметить, что система охлаждения грузовика требует внимательного подхода. Небольшие детали, такие как правильное положение автомобиля при замене жидкости или выбор качественного крана, могут существенно повлиять на конечный результат. Соблюдение технических норм и использование рекомендованных материалов позволит эксплуатировать технику без проблем с обогревом на протяжении многих лет.
Роль водяного насоса в системе циркуляции
Водяной насос является ключевым элементом системы охлаждения двигателя КАМАЗ, обеспечивая циркуляцию антифриза по замкнутому контуру. Его основная задача заключается в поддержании необходимого давления в системе и обеспечении постоянного потока охлаждающей жидкости, что критически важно для эффективного теплообмена.
Работа водяного насоса начинается с момента запуска двигателя. При этом насос, приводимый в действие ремнем от коленчатого вала, начинает перекачивать антифриз из радиатора в блок цилиндров. Важно отметить, что насос создает разряжение, которое позволяет антифризу поступать в систему охлаждения, а затем, после прохождения через двигатель, возвращается обратно в радиатор для повторного охлаждения.
Циркуляция антифриза происходит по следующему маршруту: антифриз, находящийся в радиаторе, поступает в насос, затем через специальные каналы в блок цилиндров, где он поглощает тепло, и далее возвращается в радиатор. Этот процесс обеспечивает поддержание оптимальной рабочей температуры двигателя, предотвращая его перегрев.
Кроме того, водяной насос играет важную роль в поддержании давления в системе. При увеличении температуры антифриз расширяется, и насос помогает избежать образования воздушных пробок, которые могут привести к неэффективной работе системы охлаждения. Важно, чтобы насос работал без перебоев, так как его неисправность может привести к серьезным последствиям, таким как перегрев двигателя или его повреждение.
Современные насосы для КАМАЗа часто имеют встроенные механизмы, которые позволяют им автоматически регулировать свою производительность в зависимости от температуры двигателя и нагрузки. Это позволяет оптимизировать расход топлива и повысить общую эффективность работы автомобиля.
В заключение, водяной насос является неотъемлемой частью системы циркуляции антифриза, обеспечивая надежную работу двигателя и его защиту от перегрева. Регулярное обслуживание и проверка состояния насоса помогут избежать серьезных поломок и продлить срок службы автомобиля.
Проверка состояния и производительности насоса
Проверка состояния и производительности насоса является важным этапом в обслуживании системы охлаждения автомобиля КАМАЗ. Насос охлаждающей жидкости отвечает за циркуляцию антифриза по системе, обеспечивая его подачу к радиатору и печке. Если насос работает неправильно, это может привести к перегреву двигателя и снижению эффективности отопления в салоне.
Первым шагом в проверке состояния насоса является визуальный осмотр. Необходимо убедиться, что на корпусе насоса нет видимых повреждений, трещин или утечек антифриза. Также стоит обратить внимание на состояние шлангов, соединяющих насос с радиатором и печкой. Они должны быть целыми и не иметь признаков износа.
Далее следует проверить уровень охлаждающей жидкости в системе. Если уровень антифриза ниже нормы, это может указывать на утечку, что также может быть связано с неисправностью насоса. Важно убедиться, что система заполнена до необходимого уровня, чтобы избежать работы насоса «на сухую».
Для проверки производительности насоса можно провести тест на его эффективность. Для этого необходимо запустить двигатель и дать ему поработать на холостом ходу. Затем следует проверить, насколько быстро и равномерно нагревается печка. Если тепло начинает поступать в салон через несколько минут после запуска, это может свидетельствовать о нормальной работе насоса. Если же тепло поступает медленно или не поступает вовсе, это может указывать на проблемы с насосом.
Также стоит обратить внимание на звук работы насоса. Если он издает необычные шумы, такие как гул или скрежет, это может быть признаком механических повреждений или износа подшипников. В таком случае рекомендуется провести более детальную диагностику или заменить насос.
В случае выявления неисправностей насоса, его необходимо заменить. При замене важно использовать качественные запчасти, соответствующие оригинальным характеристикам. Установка нового насоса должна проводиться с соблюдением всех рекомендаций производителя, чтобы обеспечить надежную и эффективную работу системы охлаждения.
Регулярная проверка состояния насоса и всей системы охлаждения в целом поможет предотвратить серьезные поломки и продлить срок службы автомобиля КАМАЗ. Не стоит игнорировать любые признаки неисправности, так как это может привести к более серьезным последствиям, включая перегрев двигателя и дорогостоящий ремонт.
Влияние температуры окружающей среды на эффективность отопления
Температура окружающей среды играет ключевую роль в эффективности работы системы отопления, в частности, в системе циркуляции антифриза в автомобилях, таких как КАМАЗ. При низких температурах воздуха, особенно в зимний период, эффективность отопления может значительно снижаться, что связано с несколькими факторами.
Во-первых, при понижении температуры окружающей среды увеличивается теплопотеря через кузов автомобиля. Это означает, что тепло, вырабатываемое системой отопления, быстрее уходит в окружающую среду, что требует от системы более интенсивной работы для поддержания комфортной температуры в салоне. В таких условиях важно, чтобы антифриз имел низкую температуру замерзания и высокую теплопроводность, что позволяет ему эффективно передавать тепло от двигателя к радиатору печки.
Во-вторых, при низких температурах может происходить загустение антифриза, что затрудняет его циркуляцию по системе. Это может привести к снижению скорости потока жидкости и, как следствие, к уменьшению эффективности отопления. Поэтому важно использовать антифриз, который сохраняет свои свойства при низких температурах, обеспечивая стабильную работу системы.
Кроме того, необходимо учитывать, что при холодной погоде двигатель автомобиля работает менее эффективно, что также влияет на нагрев антифриза. В таких условиях важно, чтобы система отопления была правильно настроена и обслуживалась, чтобы обеспечить максимальную производительность. Регулярная проверка уровня антифриза, состояния радиатора и термостата поможет избежать проблем с отоплением в зимний период.
Наконец, стоит отметить, что влияние температуры окружающей среды также зависит от конструкции системы отопления. В современных моделях КАМАЗа могут быть предусмотрены дополнительные элементы, такие как электрические подогреватели, которые помогают поддерживать необходимую температуру в салоне даже при экстремально низких температурах. Эти устройства могут значительно повысить комфорт водителя и пассажиров, особенно в условиях сурового климата.
Таким образом, температура окружающей среды является важным фактором, влияющим на эффективность системы отопления в автомобилях КАМАЗ. Правильный выбор антифриза, регулярное обслуживание системы и использование дополнительных подогревателей помогут обеспечить надежное и эффективное отопление в любых климатических условиях.
Сравнение различных типов антифризов
Антифриз, или охлаждающая жидкость, играет ключевую роль в системе охлаждения двигателя, обеспечивая его эффективную работу и предотвращая перегрев. Существует несколько типов антифризов, которые различаются по своему составу, температурным характеристикам и области применения. Важно понимать, какие виды антифризов существуют и как они влияют на работу системы отопления, в частности, на подачу теплоносителя в печку КАМАЗ.
Первый тип антифризов — это этиленгликолевые жидкости. Они обладают высокой теплопроводностью и хорошими антикоррозийными свойствами. Этиленгликоль позволяет поддерживать низкие температуры замерзания, что особенно важно для работы в холодных климатических условиях. Однако стоит отметить, что этиленгликоль токсичен, и его использование требует осторожности.
Второй тип — пропиленгликолевые антифризы. Они менее токсичны и более безопасны для окружающей среды и здоровья человека. Пропиленгликоль также обладает хорошими теплообменными свойствами, но его температура замерзания выше, чем у этиленгликоля. Это делает его менее подходящим для экстремально холодных условий, однако он часто используется в системах, где возможен контакт с пищевыми продуктами.
Третий тип — силикатные и не силикатные антифризы. Силикатные жидкости обеспечивают хорошую защиту от коррозии, но могут образовывать осадки, что негативно сказывается на работе системы. Не силикатные антифризы, в свою очередь, имеют более стабильный состав и меньше подвержены образованию отложений, что делает их более предпочтительными для современных автомобилей, включая КАМАЗ.
При выборе антифриза для системы отопления КАМАЗ важно учитывать не только его состав, но и рекомендации производителя. Неправильный выбор может привести к снижению эффективности работы печки, а также к повреждению системы охлаждения. Например, использование антифризов, не соответствующих стандартам, может вызвать коррозию радиаторов и других элементов системы.
Также стоит обратить внимание на срок службы антифриза. Большинство современных жидкостей имеют срок эксплуатации от 2 до 5 лет, в зависимости от условий эксплуатации и качества самого антифриза. Регулярная замена охлаждающей жидкости помогает избежать накопления вредных веществ и поддерживать оптимальную работу системы отопления.
В заключение, выбор антифриза для КАМАЗа — это важный шаг, который требует внимательного подхода. Знание характеристик различных типов антифризов поможет обеспечить надежную и эффективную работу системы отопления, что, в свою очередь, повысит комфорт водителя и пассажиров в холодное время года.
