Как устроен самосвал КАМАЗ-5511 и как его эксплуатировать

Самосвал КАМАЗ-5511 является одним из самых популярных и надежных грузовых автомобилей, используемых в строительстве и других отраслях. В данной статье представлено техническое руководство, которое охватывает устройство, ремонт и технические характеристики данного автомобиля. Мы подробно рассмотрим ключевые аспекты эксплуатации самосвала, включая схемы электрооборудования, гидравлические системы и типичные неисправности, что поможет владельцам и механикам эффективно обслуживать и ремонтировать технику, обеспечивая ее долгосрочную и бесперебойную работу.

Конструктивные особенности и технические характеристики

Базовая конструкция автомобиля КАМАЗ-5511 основана на надежном шасси с колесной формулой 6х4, что обеспечивает отличную проходимость и равномерное распределение нагрузки. Двигатель, чаще всего модель КАМАЗ-740, обладает высоким крутящим моментом на низких оборотах, что особенно важно при движении с полной загрузкой по сложным маршрутам. Рама автомобиля усилена лонжеронами из низколегированной стали. Однако при регулярных перегрузках в местах крепления кронштейнов рессор и седла могут возникать усталостные трещины.

Самосвальная платформа выполнена в виде ковша с задним бортом, который автоматически открывается при подъеме. Угол подъема кузова составляет 60 градусов, что обеспечивает полное опустошение сыпучих материалов. Грузоподъемность стандартной версии составляет 10 тонн, но имеются модификации с усиленной подвеской. Превышение этого предела может привести к деформации лонжеронов рамы и ускоренному износу шин задней оси.

Параметры силовой установки и трансмиссии

Сердцевиной автомобиля является V-образный восьмицилиндровый дизельный двигатель. Топливная система с механическим насосом высокого давления требует регулярной проверки угла опережения впрыска. Неправильная настройка плунжерных пар может привести к снижению мощности и повреждению клапанов и поршней. Система смазки оснащена масляным радиатором, эффективность которого зависит от чистоты сот и исправности вязкостной муфты вентилятора.

Трансмиссия представлена механической коробкой передач с делителем (мультипликатором), что расширяет диапазон передаточных чисел. Сцепление однодисковое, диафрагменного типа, с гидравлическим приводом. В процессе эксплуатации важно контролировать уровень жидкости в бачке главного цилиндра сцепления, так как воздух в системе может привести к неполному выключению сцепления и «ведению» дисков.

Параметр	Значение	Допустимый диапазон
Мощность двигателя	210 л.с.	200-220 л.с.
Крутящий момент	667 Нм	650-680 Нм
Объем двигателя	10.85 л	-
Максимальная скорость	90 км/ч	85-95 км/ч

Интересные факты

Вот несколько интересных фактов о самосвале КАМАЗ-5511, которые могут быть полезны в контексте технического руководства:

1. Универсальность применения: КАМАЗ-5511 был разработан как универсальный самосвал, что позволяет использовать его в различных отраслях, включая строительство, горнодобывающую промышленность и сельское хозяйство. Благодаря своей конструкции и мощному двигателю, он способен перевозить грузы на сложных и труднодоступных маршрутах.

2. Модернизация и адаптация: С момента своего выпуска в 1970-х годах, КАМАЗ-5511 прошел несколько этапов модернизации. Это включает улучшение системы подвески, трансмиссии и двигателя, что значительно повысило его надежность и эффективность. Современные версии самосвала могут быть оснащены различными дополнительными системами, такими как гидравлические подъемники и системы контроля нагрузки.

3. Технические характеристики: КАМАЗ-5511 имеет грузоподъемность около 10 тонн и может развивать скорость до 80 км/ч. Он оснащен дизельным двигателем мощностью 210-240 л.с., что обеспечивает отличные динамические характеристики и возможность работы в тяжелых условиях. Эти характеристики делают его одним из самых популярных самосвалов в России и странах СНГ.

Эти факты подчеркивают как технические аспекты, так и практическое применение КАМАЗ-5511, что делает его интересным объектом для изучения и эксплуатации.

Устройство и обслуживание гидравлической системы

Гидравлический привод самосвала — один из самых нагруженных элементов специальной техники. Эта система включает насос НШ-64 (или его аналог), распределитель, телескопический гидроцилиндр и резервуар для рабочей жидкости. Основной принцип работы заключается в преобразовании механической энергии вращения вала насоса в энергию давления жидкости. Утечки в контуре высокого давления снижают эффективность работы и создают риск пожара, если струя масла попадет на раскаленный коллектор.

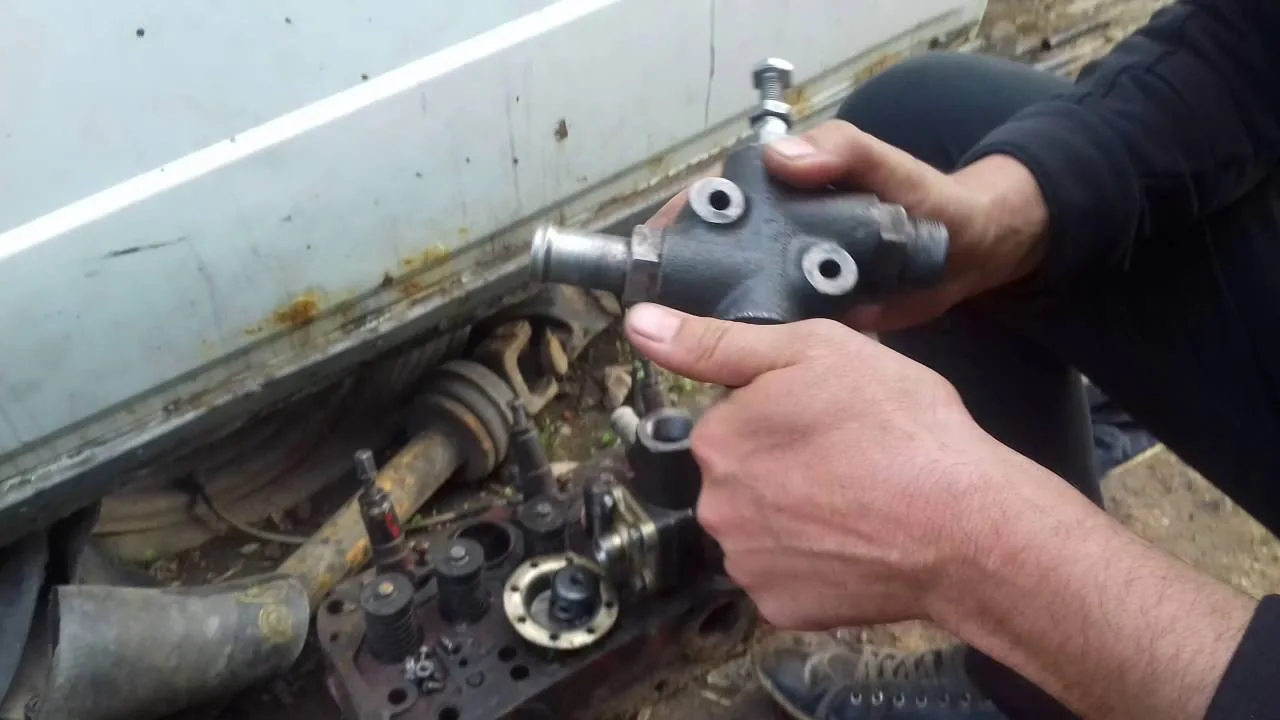

Распределитель управляет потоком масла, направляя его в напорную магистраль для подъема или в сливную для опускания и удержания кузова. Клапаны ограничения давления защищают систему от перегрузок. Если подъем кузова происходит с рывками или задержками, это может указывать на попадание воздуха в систему или износ уплотнительных колец в поршневой группе цилиндра. Воздух в гидравлической системе сжимается, что приводит к нестабильному движению штока.

Типичные неисправности гидроподъемника

Снижение скорости подъема часто связано с ухудшением работы насоса. Со временем шестеренчатые пары изнашиваются, зазоры увеличиваются, и часть масла начинает циркулировать внутри насоса, не создавая необходимого давления. Важно также проверить фильтр в баке: его загрязнение может вызвать образование вакуума на входе, что приводит к кавитации и характерному воющему звуку. Кавитация разрушает металлические поверхности и может вывести насос из строя всего за несколько часов.

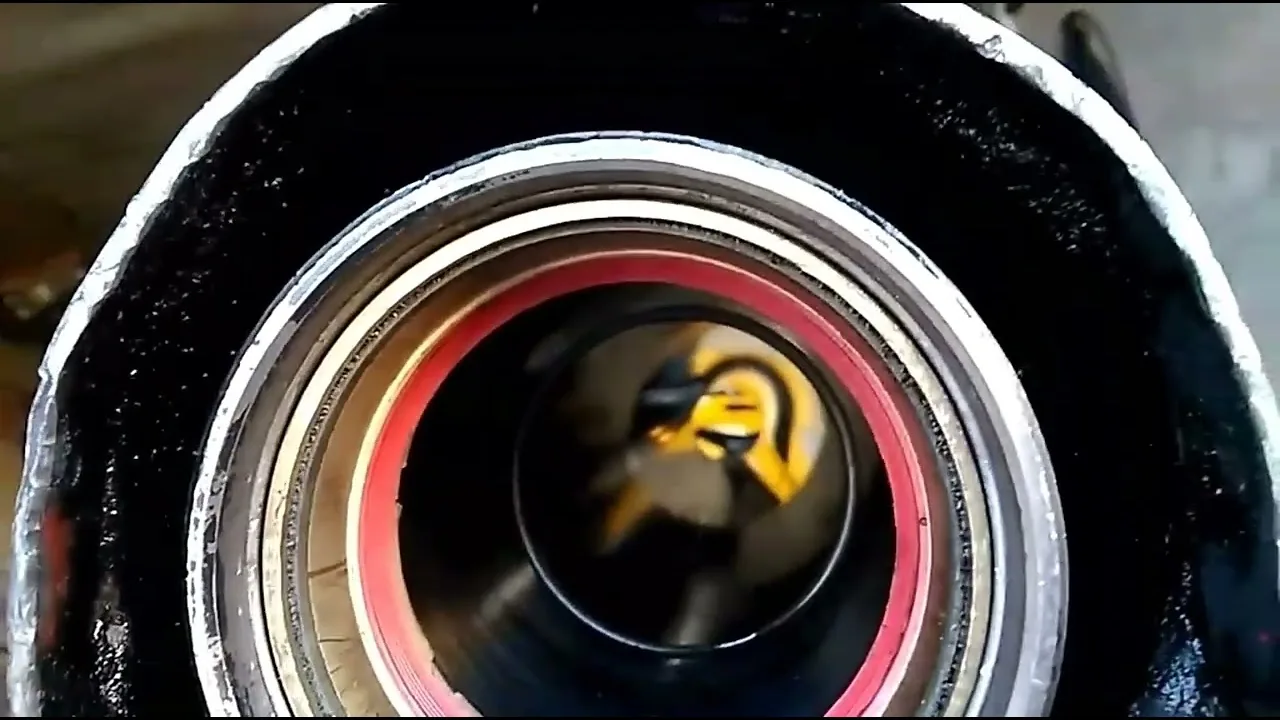

Спонтанное опускание кузова в поднятом состоянии свидетельствует о проблемах с герметичностью запорного клапана распределителя или перепускного клапана. В телескопических цилиндрах может происходить износ манжетных уплотнений, что приводит к утечке масла из одной секции в другую или наружу. Для диагностики необходимо зафиксировать шток в поднятом положении и визуально осмотреть соединения на наличие подтеканий.

1. Проверьте уровень и состояние гидравлического масла в баке; при необходимости добавьте жидкость марки МГП-10 или аналогичную.
2. Осмотрите шланги высокого давления и места их соединений на наличие утечек и механических повреждений.
3. Запустите двигатель и дайте ему поработать на холостых оборотах, затем поднимите и опустите кузов несколько раз для удаления воздуха из системы.
4. Проверьте работу предохранительного клапана: при достижении максимального угла подъема или упоре в ограничитель давление должно стабилизироваться, а насос перейти в режим слива.

Электрооборудование и схема управления

Электрическая схема автомобиля КАМАЗ-5511 выполнена по однопроводному принципу с рабочим напряжением 24 Вольта. Отрицательный провод соединен с кузовом, что требует внимательного контроля состояния контактов и креплений различных узлов. Окисление клемм аккумуляторов или ненадежный контакт массы двигателя часто приводят к неисправностям стартера или неправильной работе датчиков. Вибрации, характерные для грузовых автомобилей, могут ослаблять контактные соединения.

Система управления включает реле и предохранители, расположенные в блоке на передней панели кабины. При диагностике неисправностей в первую очередь проверяется целостность плавких вставок. Использование предохранителей с завышенным номиналом или «жучков» из проволоки строго запрещено, так как это может привести к перегреву проводки и возникновению пожара. Генераторная установка на 28 Вольт обеспечивает зарядку двух аккумуляторов, соединенных последовательно.

Диагностика системы запуска и освещения

Стартер СТ-130-А1000 — мощный узел, который часто перегружается зимой. Если стартер медленно вращает коленчатый вал, проверьте уровень заряда аккумулятора и состояние контактов проводов. Щеточный узел требует регулярной чистки коллектора и замены графитовых щеток. Износ втулок вала якоря может привести к перекосу и соприкосновению ротора со статором, что вызывает искрение и неприятный запах гари.

Система освещения и сигнализации играет ключевую роль в обеспечении безопасности на дороге, особенно в карьерах и ночью. Часто возникают проблемы с перегоранием ламп из-за скачков напряжения или плохого контакта в патронах. Водитель должен ежедневно проверять работу габаритных огней, поворотников и стоп-сигналов перед выездом на маршрут.

Элемент	Возможная неисправность	Способ устранения
Стартер	Не вращает коленвал	Проверка аккумулятора, контактов, тягового реле
Генератор	Не заряжает аккумулятор	Замена регулятора напряжения, ремня
Фары	Тусклое свечение	Зачистка контактов, замена ламп

Для проверки целостности электрических цепей удобно использовать контрольную лампу или мультиметр. Прозвонка проводов помогает выявить обрывы, которые могут возникнуть из-за перетирания изоляции о кузов. Особое внимание следует уделять жгутам проводов, проходящим рядом с подвижными элементами, такими как механизм подъема кабины. Повреждение изоляции в этих местах может привести к короткому замыканию при опрокидывании кабины.

Регулировка топливной аппаратуры и ТНВД

Топливный насос высокого давления (ТНВД) модели 337-20 играет ключевую роль в экономичности и мощности двигателя. Регулировка насоса осуществляется на специализированных стендах, но первичную диагностику и настройку угла опережения впрыска можно провести и в полевых условиях. Качество распыла топлива, обеспечиваемое форсунками, напрямую влияет на эффективность сгорания топливной смеси и уровень дымности выхлопных газов.

Черный дым из выхлопной трубы указывает на переобогащение смеси или нехватку воздуха. Это может быть следствием неправильной настройки угла опережения впрыска, износа распылителей форсунок или загрязнения воздушного фильтра. Белый дым сигнализирует о позднем зажигании или попадании охлаждающей жидкости в цилиндры, что требует немедленной остановки двигателя, чтобы избежать гидроудара.

Порядок проверки и настройки форсунок

Форсунки проверяются на давление начала впрыска и качество распыла. Рабочая форсунка должна распылять топливо в виде мелкодисперсного тумана и издавать характерный резкий звук. Если наблюдается капание топлива или струя направлена в сторону, распылитель нужно заменить или отремонтировать. Давление начала впрыска настраивается подбором регулировочных шайб для пружины клапана.

При сборке топливной системы необходимо соблюдать строгую чистоту. Даже мельчайшая песчинка, попавшая в плунжерную пару, может вызвать заклинивание или утрату герметичности. Все резьбовые соединения топливных трубопроводов должны быть затянуты с соблюдением рекомендованного момента. Вибрация двигателя может ослабить крепеж, что приведет к подсосу воздуха или утечке дизельного топлива.

Порядок проверки угла опережения впрыска:


Установите поршень первого цилиндра в верхнюю мертвую точку (ВМТ) такта сжатия.

Совместите метки на маховике и корпусе двигателя.

Проверьте положение метки на фланце муфты опережения впрыска.

При необходимости проверьте коленвал до совпадения меток.

Типичные ошибки при эксплуатации и ремонте

Многолетний опыт работы с техникой выявил распространенные ошибки, которые совершают водители и ремонтные команды. Пренебрежение этими моментами сводит на нет усилия по поддержанию автомобиля в исправном состоянии. Понимание причин этих ошибок помогает избежать дорогостоящих простоев и неожиданных затрат на запчасти.

1. Пренебрежение прогревом двигателя — запуск двигателя под нагрузкой без предварительного прогрева может привести к масляному голоданию узлов и перегреву поршней, что вызывает задиры в цилиндрах.
2. Использование некачественных смазочных материалов — применение масел, не соответствующих сезону или классу вязкости, значительно сокращает срок службы подшипников скольжения и турбокомпрессора.
3. Нарушение правил подъема кабины — подъем кабины без фиксации упорами или на неровной поверхности может привести к опрокидыванию и травмам работников.
4. Неправильная регулировка ТНВД — попытка вручную увеличить подачу топлива без использования стенда часто приводит к повреждению поршней и закоксовке колец из-за детонации.

Соблюдение регламентных работ и использование оригинальных запчастей или качественных аналогов — залог долгого срока службы КАМАЗ-5511. Регулярный визуальный осмотр ходовой части, проверка уровней жидкостей и контроль показаний приборов на панели помогают выявлять дефекты на ранних стадиях. Техническое состояние автомобиля напрямую влияет на безопасность водителя и других участников дорожного движения.

Правильная эксплуатация самосвала включает не только навыки управления, но и умение «слышать» его «голос». Посторонние звуки, изменения в работе двигателя или гидравлики — это сигналы, которые нельзя игнорировать. Своевременное устранение мелких неисправностей помогает предотвратить серьезные аварийные ситуации и сохраняет ресурс техники на долгие годы.

Обзор систем безопасности и защиты

Самосвал КАМАЗ-5511 оснащен несколькими системами безопасности и защиты, которые обеспечивают надежную эксплуатацию автомобиля в различных условиях. Эти системы направлены на минимизацию рисков для водителя, пассажиров и окружающих, а также на защиту самого транспортного средства от повреждений и краж.

1. Система торможения

Одной из ключевых систем безопасности является тормозная система. КАМАЗ-5511 оборудован пневматическими тормозами, которые обеспечивают высокую эффективность торможения даже при полной загрузке. Система включает в себя:

• Дисковые тормоза: Установлены на передней оси, обеспечивают надежное торможение и устойчивость на дороге.
• Барабанные тормоза: На задней оси, что позволяет эффективно распределять нагрузку и увеличивает срок службы тормозных колодок.
• Антиблокировочная система (ABS): Предотвращает блокировку колес при экстренном торможении, что повышает управляемость автомобиля.

2. Система освещения

Для обеспечения безопасности в темное время суток и в условиях плохой видимости самосвал оснащен мощной системой освещения. Включает в себя:

• Фары ближнего и дальнего света: Обеспечивают хорошую видимость дороги на различных участках.
• Противотуманные фары: Улучшают видимость в условиях тумана или дождя.
• Габаритные огни: Указывают размеры автомобиля, что особенно важно при движении в темное время суток.

3. Система защиты от кражи

Для защиты от кражи и несанкционированного доступа КАМАЗ-5511 может быть оснащен следующими системами:

• Иммобилайзер: Блокирует запуск двигателя без специального ключа, что затрудняет угон автомобиля.
• Сигнализация: Устанавливается для предупреждения о попытках несанкционированного доступа к автомобилю.
• GPS-трекер: Позволяет отслеживать местоположение автомобиля в реальном времени и быстро реагировать на кражу.

4. Система безопасности водителя и пассажиров

Для обеспечения безопасности водителя и пассажиров предусмотрены следующие элементы:

• Ремни безопасности: Обязательны для всех сидений, что значительно снижает риск травм при аварии.
• Подушки безопасности: Устанавливаются в некоторых модификациях, обеспечивая дополнительную защиту при столкновении.
• Кабина с защитной конструкцией: Специально спроектирована для защиты водителя в случае переворота автомобиля.

Таким образом, самосвал КАМАЗ-5511 предлагает широкий спектр систем безопасности и защиты, что делает его надежным выбором для работы в сложных условиях. Эти системы не только повышают безопасность эксплуатации, но и способствуют увеличению срока службы автомобиля.

Проверка и обслуживание тормозной системы

Тормозная система самосвала КАМАЗ-5511 является одной из ключевых составляющих его безопасности и надежности. Правильная проверка и обслуживание тормозной системы обеспечивают эффективное торможение, что особенно важно при работе с тяжелыми грузами. В данной части статьи мы рассмотрим основные аспекты проверки и обслуживания тормозной системы данного автомобиля.

1. Общая информация о тормозной системе

Тормозная система КАМАЗ-5511 включает в себя пневматические тормоза, которые обеспечивают надежное торможение за счет использования сжатого воздуха. Основные компоненты системы включают компрессор, ресиверы, тормозные цилиндры, тормозные колодки и тормозные диски. Пневматическая система позволяет быстро и эффективно передавать усилие на тормоза, что особенно важно при работе в сложных условиях.

2. Проверка тормозной системы

Регулярная проверка тормозной системы должна проводиться не реже одного раза в месяц, а также перед длительными поездками. Основные этапы проверки включают:

• Проверка уровня воздуха в ресиверах: Убедитесь, что уровень давления в ресиверах соответствует норме, указанной в технической документации. Низкое давление может привести к снижению эффективности торможения.
• Осмотр тормозных колодок и дисков: Проверьте состояние тормозных колодок на наличие износа. Если толщина колодок меньше 5 мм, их необходимо заменить. Также осмотрите тормозные диски на наличие трещин и деформаций.
• Проверка тормозных цилиндров: Осмотрите тормозные цилиндры на наличие утечек воздуха. Утечки могут привести к снижению давления в системе и, как следствие, к ухудшению тормозных характеристик.
• Тестирование тормозов: Проведите тестирование тормозов на ровной поверхности. Убедитесь, что тормоза срабатывают равномерно и без посторонних звуков.

3. Обслуживание тормозной системы

Обслуживание тормозной системы включает в себя регулярную замену изношенных компонентов и профилактические работы:

• Замена тормозных колодок: При обнаружении износа тормозных колодок их необходимо заменить. Убедитесь, что новые колодки соответствуют спецификациям производителя.
• Проверка и замена тормозной жидкости: Тормозная жидкость должна быть заменена каждые два года. Убедитесь, что используемая жидкость соответствует стандартам, указанным в технической документации.
• Очистка и смазка компонентов: Регулярно очищайте и смазывайте подвижные части тормозной системы, чтобы предотвратить коррозию и обеспечить плавную работу.

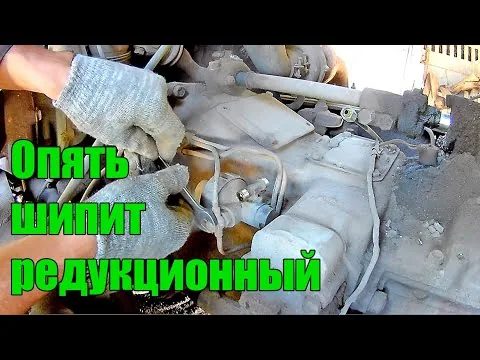

• Проверка состояния пневматической системы: Убедитесь, что компрессор работает исправно, а все соединения герметичны. При необходимости замените поврежденные шланги и уплотнения.

4. Заключение

Правильная проверка и обслуживание тормозной системы самосвала КАМАЗ-5511 являются залогом безопасности и надежности эксплуатации автомобиля. Регулярные проверки и своевременная замена изношенных компонентов помогут избежать серьезных аварий и продлить срок службы автомобиля. Не забывайте о важности соблюдения рекомендаций производителя и проведении всех работ в соответствии с технической документацией.

Рекомендации по выбору запчастей и расходных материалов

При выборе запчастей и расходных материалов для самосвала КАМАЗ-5511 важно учитывать несколько ключевых аспектов, чтобы обеспечить надежность и долговечность работы автомобиля. Ниже представлены рекомендации, которые помогут вам сделать правильный выбор.

1. Оригинальные запчасти против аналогов

Первым шагом в выборе запчастей является решение о том, использовать ли оригинальные детали или их аналоги. Оригинальные запчасти, произведенные заводом-изготовителем, гарантируют высокое качество и соответствие всем стандартам. Они идеально подходят для вашего самосвала и обеспечивают надежную работу. Однако их стоимость может быть значительно выше, чем у аналогов.

Аналоги, в свою очередь, могут предложить более доступные цены, но важно тщательно проверять их качество. Рекомендуется выбирать запчасти от проверенных производителей, которые зарекомендовали себя на рынке. Обратите внимание на отзывы других владельцев и рейтинг компании.

2. Проверка совместимости

Перед покупкой запчастей обязательно убедитесь в их совместимости с вашим самосвалом. Для этого можно воспользоваться каталогами запчастей, которые предоставляет производитель, или обратиться к специалистам. Неправильный выбор детали может привести к поломке и дополнительным расходам на ремонт.

3. Качество расходных материалов

Расходные материалы, такие как масла, фильтры, тормозные колодки и жидкости, играют важную роль в эксплуатации самосвала. При выборе масел и жидкостей обращайте внимание на их соответствие требованиям, указанным в технической документации. Использование некачественных материалов может привести к преждевременному износу двигателя и других узлов.

Фильтры также должны быть высокого качества, так как они защищают двигатель и другие системы от загрязнений. Рекомендуется выбирать фильтры от известных производителей, которые прошли сертификацию и имеют положительные отзывы.

4. Учет условий эксплуатации

При выборе запчастей и расходных материалов важно учитывать условия эксплуатации самосвала. Если автомобиль используется в тяжелых условиях, таких как строительные площадки или в условиях повышенной запыленности, стоит обратить внимание на более прочные и устойчивые к износу детали и материалы. Например, для работы в сложных условиях могут потребоваться усиленные тормозные колодки или специальные масла с улучшенными эксплуатационными характеристиками.

5. Консультация с профессионалами

Если вы не уверены в своем выборе, рекомендуется проконсультироваться с профессионалами или обратиться в специализированные сервисные центры. Опытные механики помогут вам подобрать необходимые запчасти и расходные материалы, а также дадут рекомендации по их установке и обслуживанию.

Следуя данным рекомендациям, вы сможете выбрать качественные запчасти и расходные материалы для вашего самосвала КАМАЗ-5511, что обеспечит его надежную и долгосрочную эксплуатацию.

Советы по покупке оригинальных и аналоговых комплектующих

При выборе комплектующих для самосвала КАМАЗ-5511 важно учитывать как оригинальные запчасти, так и их аналоги. Оригинальные детали, произведенные на заводе, гарантируют высокое качество и соответствие всем стандартам, установленным для данной модели. Они обеспечивают надежную работу автомобиля и минимизируют риск поломок. Однако, их стоимость может быть значительно выше, чем у аналогов.

Аналоговые комплектующие могут стать хорошей альтернативой, особенно если они произведены известными производителями, которые зарекомендовали себя на рынке. При выборе аналогов важно обращать внимание на следующие аспекты:

• Качество материалов: Убедитесь, что детали изготовлены из качественных и прочных материалов, которые способны выдерживать нагрузки и условия эксплуатации.
• Совместимость: Проверьте, что аналоговые запчасти полностью совместимы с моделью КАМАЗ-5511. Неправильный выбор может привести к серьезным поломкам и дополнительным затратам на ремонт.
• Отзывы и репутация производителя: Изучите отзывы о производителе аналоговых запчастей. Надежные компании обычно имеют положительные отзывы от пользователей и долгую историю на рынке.
• Гарантия: Обратите внимание на наличие гарантии на аналоговые комплектующие. Это может служить дополнительной гарантией качества и надежности.
• Цена: Сравните цены на оригинальные и аналоговые запчасти. Иногда разница в цене может быть значительной, но не всегда более низкая цена означает худшее качество.

При покупке комплектующих рекомендуется обращаться в специализированные магазины или авторизованные сервисные центры, где можно получить квалифицированную консультацию и помощь в выборе необходимых деталей. Также стоит учитывать, что некоторые детали могут быть доступны только в оригинальном исполнении, поэтому важно заранее составить список необходимых запчастей и уточнить их наличие.

В заключение, правильный выбор комплектующих для самосвала КАМАЗ-5511 напрямую влияет на его эксплуатационные характеристики и срок службы. Оригинальные запчасти обеспечивают надежность и долговечность, в то время как качественные аналоги могут стать экономически выгодным решением при соблюдении всех рекомендаций по их выбору.

Анализ рынка и конкурентов

На современном рынке строительной и грузовой техники самосвал КАМАЗ-5511 занимает значительное место благодаря своей надежности, производительности и доступной цене. В условиях жесткой конкуренции производители стремятся предложить своим клиентам максимально эффективные и экономичные решения. В этом контексте важно рассмотреть как преимущества, так и недостатки КАМАЗ-5511 по сравнению с аналогичными моделями других производителей.

Основными конкурентами КАМАЗ-5511 являются такие марки, как МАЗ, Урал, а также зарубежные производители, такие как MAN и Volvo. Каждая из этих моделей имеет свои уникальные характеристики и особенности, которые могут повлиять на выбор потребителя.

КАМАЗ-5511 выделяется на фоне конкурентов благодаря своей высокой грузоподъемности, которая составляет до 10 тонн, и мощному двигателю, обеспечивающему отличные динамические характеристики. Кроме того, самосвал имеет хорошую проходимость, что делает его идеальным для работы в сложных условиях, таких как строительные площадки и дороги с плохим покрытием.

Однако, несмотря на свои преимущества, КАМАЗ-5511 также имеет некоторые недостатки. Например, в сравнении с зарубежными аналогами, уровень комфорта и оснащенности кабины может быть ниже. Это может стать решающим фактором для компаний, которые ценят комфорт своих водителей и хотят снизить утомляемость при длительных поездках.

Важным аспектом является также стоимость обслуживания и запчастей. КАМАЗ-5511, как правило, имеет более низкие цены на запасные части и услуги по ремонту, что делает его более привлекательным для малых и средних предприятий. В то же время, зарубежные модели могут предлагать более высокую надежность и долговечность, что в долгосрочной перспективе может оправдать более высокие первоначальные затраты.

С точки зрения рынка, наблюдается тенденция к увеличению спроса на экологически чистые и экономичные модели. Это открывает новые возможности для КАМАЗ-5511, особенно в свете внедрения новых технологий и стандартов, направленных на снижение выбросов и улучшение топливной эффективности. Производитель активно работает над модернизацией своих моделей, что позволяет ему оставаться конкурентоспособным на рынке.

В заключение, выбор между КАМАЗ-5511 и его конкурентами зависит от множества факторов, включая специфику работы, бюджет и предпочтения пользователя. Несмотря на наличие альтернатив, КАМАЗ-5511 продолжает оставаться одним из наиболее популярных выборов среди отечественных самосвалов благодаря своей надежности, доступности и хорошим эксплуатационным характеристикам.
