Трос ограничения подъема кузова КАМАЗ и его настройка

Опубликовано: 02.10.2026

В данной статье мы подробно рассмотрим устройство и настройку троса ограничения подъема кузова самосвала КАМАЗ, что является важной частью его эксплуатационных характеристик. Правильная регулировка и своевременная замена троса не только обеспечивают безопасность при работе с техникой, но и способствуют увеличению срока службы автомобиля. Мы также обсудим типичные неисправности, представим схемы и таблицы натяжения, что поможет вам избежать распространенных ошибок и эффективно поддерживать ваш КАМАЗ в исправном состоянии.

Устройство и принцип работы тросового ограничителя

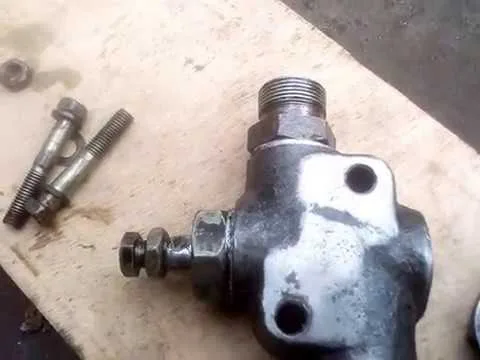

Система ограничения подъема представляет собой механическую связь между задней поперечиной кузова (или специальной проушиной на раме) и рычагом управления золотником гидрораспределителя. Основным элементом конструкции является стальной трос, помещенный в гибкую оболочку (рубашку). При подъеме кузова расстояние между точками крепления увеличивается, что вызывает натяжение троса.

Когда достигается максимальный угол подъема, натяжение троса передается на рычаг золотника, принудительно переводя его в нейтральное положение или режим «стоп». Это блокирует подачу рабочей жидкости в гидроцилиндр, останавливая дальнейший подъем. На современных моделях, таких как КАМАЗ-6520 или КАМАЗ-65115, система может быть дополнена пневматическим клапаном, который перекрывает подачу воздуха на кран управления, тем самым блокируя гидравлическую систему.

Конструкция тросовой пары и креплений

Тросовая пара состоит из внутреннего стального каната и внешней оболочки. Внутренний канат должен свободно двигаться внутри оболочки, при этом важно минимизировать люфт для точной передачи усилия. Концы троса обычно оснащены наконечниками с резьбой или шарнирами, которые фиксируются в кронштейнах. Крепление оболочки троса осуществляется с помощью зажимов или упоров, расположение которых определяет начальное натяжение системы.

Кронштейны крепления изготавливаются из высокопрочной стали и размещаются в зонах с минимальными деформациями рамы. На классических моделях КАМАЗ передний конец троса соединяется с рычагом гидрораспределителя, а задний — с балкой или лонжероном под кузовом. На некоторых модификациях используется система с двумя тросами для симметричного воздействия на механизм блокировки, что требует синхронной регулировки обеих сторон.

Для защиты от коррозии и механических повреждений трос часто обрабатывается графитовой смазкой или специальными составами. Однако со временем смазка может вымываться, а в рубашку проникают грязь и влага, что может привести к заклиниванию. Заклинивание троса — одна из наиболее распространенных причин отказа системы, когда золотник не возвращается в нейтральное положение, и подъем продолжается до аварийного упора.

Этап работы	Описание действий	Необходимые инструменты
Подготовка к замене	Отключение аккумулятора, обеспечение доступа к тросу	Ключи, отвертки
Снятие старого троса	Ослабление креплений, извлечение троса	Ключи, плоскогубцы
Установка нового троса	Закрепление нового троса, настройка натяжения	Ключи, динамометр
Проверка работы системы	Тестирование подъема кузова, проверка на наличие люфта	Тестовый груз, уровень

Интересные факты

Вот несколько интересных фактов о регулировке и замене троса ограничения подъема кузова КАМАЗ:

Безопасность и эффективность: Трос ограничения подъема кузова играет ключевую роль в обеспечении безопасности при работе с самосвалами КАМАЗ. Он предотвращает чрезмерный подъем кузова, что может привести к опрокидыванию машины или повреждению механизма. Правильная регулировка троса позволяет оптимизировать угол подъема кузова, что улучшает эффективность выгрузки.
Материалы и технологии: Современные тросы, используемые в КАМАЗах, изготавливаются из высокопрочных сталей и могут иметь защитное покрытие для предотвращения коррозии. Это увеличивает срок службы троса и снижает необходимость в частой замене. Некоторые модели могут использовать синтетические материалы, которые обеспечивают легкость и устойчивость к износу.
Регулировка как часть технического обслуживания: Регулировка троса ограничения подъема кузова является важной частью регулярного технического обслуживания самосвала. Неправильная настройка может привести к неравномерному распределению нагрузки, что в свою очередь может вызвать преждевременный износ других компонентов, таких как гидравлические цилиндры и механизмы подъема. Поэтому производители рекомендуют проверять и настраивать тросы на регулярной основе.

Диагностика неисправностей тросовой системы

Определить неисправность троса, отвечающего за ограничение подъема, можно по характерным признакам, проявляющимся в работе гидравлической системы самосвала. Первым заметным признаком является неправильное поведение кузова при достижении максимального угла подъема. Если кузов не останавливается автоматически и ударяется о ограничитель с отчетливым стуком, это может указывать на недостаточное натяжение троса или его обрыв.

Если кузов перестает подниматься значительно раньше рабочего угла, это может свидетельствовать о перетянутом тросе или его заедании в оболочке. Также важно обратить внимание на состояние внешней оболочки: наличие заломов, трещин или коррозийных повреждений говорит о необходимости замены. Механические повреждения рубашки могут привести к быстрому износу внутреннего каната.

Типичные симптомы и их причины

Анализ симптомов позволяет быстро выявить проблему без полной разборки узла. Если при поднятии рычага золотника он не движется, но трос натягивается, это указывает на нарушение связи между тросом и рычагом. Часто причиной становятся повреждения резьбы на наконечнике или поломка самого рычага. Если трос движется с рывками, вероятно, дело в загрязнении внутренней части оплетки.

Ниже представлена таблица для классификации неисправностей по внешним признакам:

Симптом	Вероятная причина	Метод устранения
Кузов не останавливается	Обрыв троса или ослабление регулировки	Замена троса, регулировка длины
Ранняя остановка подъема	Чрезмерное натяжение троса	Ослабление контргайки, увеличение длины
Рывки при движении троса	Загрязнение или перегиб оболочки	Прочистка, смазка или замена троса в сборе

Особое внимание следует уделить состоянию точек крепления. Вибрации, возникающие при движении нагруженного автомобиля по плохим дорогам, могут привести к самооткручиванию гаек и болтов, удерживающих кронштейны. Регулярный визуальный осмотр мест крепления троса к раме и распределителю поможет избежать внезапного отказа системы.

Регулировка и замена троса ограничения подъема

Регулировка троса требует внимательности и четкого следования шагам. Прежде чем начать, убедитесь, что кузов полностью опущен и надежно зафиксирован, а в системе отсутствует давление. Процесс регулировки заключается в изменении длины рабочей части троса с помощью резьбовых соединений на его концах.

Сначала ослабьте контргайку на регулировочном наконечнике. Затем, поворачивая наконечник, добейтесь нужной длины провиса или натяжения. На большинстве моделей КАМАЗ при опущенном кузове трос должен иметь небольшой свободный ход, чтобы не мешать начальной стадии подъема. Точные значения зазора можно найти в руководстве по эксплуатации конкретной модели.

Пошаговая инструкция по замене

Если регулировка не дает результата или трос поврежден, его необходимо заменить. Сначала снимите старый трос, отсоединив его от кронштейнов на раме и рычага золотника. Важно запомнить или сфотографировать схему прокладки троса, чтобы при установке нового избежать перетирания о движущиеся элементы.

Перед установкой нового троса рекомендуется обработать его проникающей смазкой. Установка выполняется в обратном порядке. После монтажа обязательно проверьте работу системы вхолостую, без нагрузки. Поднимите и опустите кузов несколько раз, контролируя момент срабатывания ограничителя.

В таблице ниже представлены сравнительные характеристики методов обслуживания:

Метод	Когда применять	Трудоемкость
Регулировка	При смещении точки остановки	Низкая (15-20 мин)
Смазка и чистка	При заедании троса	Средняя (30-40 мин)
Замена троса	При обрыве или коррозии	Высокая (1-1.5 часа)

Специфика обслуживания разных моделей КАМАЗ

Разные версии самосвалов КАМАЗ имеют уникальные особенности механизма ограничения подъема. В традиционных моделях, таких как КАМАЗ-5320 и 5511, используется простая механическая система. В ней трос напрямую воздействует на рычаг гидрораспределителя. Важно точно настроить длину троса, так как ход рычага золотника имеет ограничения.

Современные модели, например, КАМАЗ-65115 и 6520, часто оснащены комбинированной системой с пневматическим управлением. В этой конструкции трос управляет открытием или закрытием пневматического клапана, который отвечает за подачу или сброс воздуха из пневмоцилиндра, контролирующего золотник. Эта схема более надежна, но требует регулярной проверки герметичности пневмосистемы.

Особенности моделей с пневмоуправлением

В системах с пневматическим приводом трос управляет механизмом ограничения подъема. При натяжении троса происходит переключение крана, и воздух из магистрали поступает в пневмоцилиндр, возвращая золотник в нейтральное положение. Если в пневмосистеме есть утечки, даже при правильной настройке троса остановка кузова не будет обеспечена. Поэтому при диагностике таких систем в первую очередь проверяют наличие утечек воздуха.

На некоторых моделях КАМАЗ-6520 используется электропневматическое управление, где трос может воздействовать на концевой выключатель или клапан, подающий сигнал на электромагнит. В таких случаях важно проверить не только механическую часть троса, но и электрические цепи. Окисление контактов в управляющей цепи может создать иллюзию неисправности троса.

⚠️ Важно: При замене троса на моделях с пневматическим управлением убедитесь, что пневматические шланги не перекручены и имеют достаточную длину для свободного движения кузова.

Типичные ошибки при обслуживании

Неквалифицированное обслуживание тросовой системы может привести к серьезным последствиям. Владельцы техники часто пытаются решить проблемы с подъемом кузова, применяя грубую силу или игнорируя правила регулировки. Ниже представлены распространенные ошибки, которые допускаются при ремонте.

Игнорирование смазки — установка нового троса без предварительной смазки приводит к быстрому износу и заклиниванию. Правильно: обильно смажьте трос графитовой смазкой перед установкой.
Чрезмерное натяжение — настройка системы «внатяг» приводит к тому, что кузов не поднимается на нужный угол. Правильно: оставляйте рекомендованный производителем свободный ход.
Использование проволоки вместо троса — замена стального троса обычной проволокой недопустима из-за низкой прочности и эластичности. Правильно: используйте только оригинальные или сертифицированные аналоги.
Отсутствие проверки после ремонта — запуск техники в работу без тестового подъема. Правильно: всегда проводите циклический тест подъема и опускания на холостом ходу.

Соблюдение правил эксплуатации и регулярное техническое обслуживание троса ограничения подъема кузова гарантирует безопасную работу самосвала КАМАЗ. Механизм, несмотря на свою простоту, играет критическую роль в предотвращении аварийных ситуаций. Своевременная диагностика и правильная регулировка помогают избежать дорогостоящего ремонта гидравлики и рамы.

При замене компонентов всегда ориентируйтесь на технические требования завода-изготовителя для конкретной модели. Универсальных решений для всех модификаций не существует, и нюансы конструкции могут существенно влиять на метод настройки. Грамотный подход к обслуживанию тросовой системы — залог долгой и безотказной работы вашей спецтехники.

Инструменты и материалы для работы

Для успешной регулировки и замены троса ограничения подъема кузова КАМАЗ потребуется набор специализированных инструментов и материалов. Правильный выбор инструментов обеспечит высокое качество работы и минимизирует риск повреждения деталей.

1. Основные инструменты:

Набор ключей: Понадобятся как рожковые, так и торцевые ключи различных размеров для откручивания и закручивания крепежных элементов.
Отвертки: Плоские и крестовые отвертки помогут в работе с различными винтами и креплениями.
Плоскогубцы: Используются для захвата и удержания мелких деталей, а также для работы с тросами.
Кусачки: Необходимы для обрезки старого троса, если это потребуется.
Динамометрический ключ: Позволяет точно затягивать крепежные элементы до заданного момента, что особенно важно для обеспечения надежности соединений.

2. Дополнительные инструменты:

Ключи для регулировки: Специальные ключи для настройки натяжения троса, если они предусмотрены конструкцией.
Лестница или подъемник: Для удобного доступа к кузову и механизмам, особенно если работа выполняется на высоте.
Фонарик: Полезен для освещения труднодоступных мест, особенно при работе в темное время суток или в условиях недостаточной видимости.

3. Материалы:

Новый трос ограничения подъема: Обязательно приобретите трос, соответствующий спецификациям вашего автомобиля. Убедитесь, что он имеет необходимую длину и прочность.
Крепежные элементы: В случае необходимости замены, запаситесь новыми гайками, шайбами и болтами, которые соответствуют оригинальным характеристикам.
Смазочные материалы: Используйте смазку для тросов и механизмов, чтобы обеспечить их долговечность и надежную работу.

Подготовка всех необходимых инструментов и материалов перед началом работы значительно упростит процесс регулировки и замены троса ограничения подъема кузова КАМАЗ. Убедитесь, что все инструменты находятся в исправном состоянии, а материалы соответствуют требованиям, чтобы избежать непредвиденных ситуаций в процессе работы.

Необходимый инструмент и запасные части

Для успешной регулировки и замены троса ограничения подъема кузова КАМАЗ необходимо подготовить определенный набор инструментов и запасных частей. Это позволит значительно упростить процесс работы и избежать возможных затруднений.

Необходимый инструмент:

Набор ключей: Для работы потребуется набор гаечных ключей различных размеров, включая ключи на 10, 12, 13 и 17 мм. Это позволит открутить и закрутить крепежные элементы, удерживающие трос.
Отвертки: Плоская и крестовая отвертка помогут в работе с креплениями и фиксирующими элементами.
Плоскогубцы: Используются для захвата и удержания мелких деталей, а также для снятия старого троса.
Ножовка по металлу: В случае необходимости укорочения нового троса, ножовка поможет сделать это аккуратно и точно.
Измерительная лента: Для точного измерения длины троса и его натяжения.
Ключ для натяжения троса: Специальный инструмент, который позволяет регулировать натяжение троса, обеспечивая его правильную работу.

Запасные части:

Новый трос ограничения подъема: При замене троса важно выбрать качественный продукт, который соответствует оригинальным характеристикам. Рекомендуется использовать тросы, изготовленные из высокопрочной стали с защитным покрытием от коррозии.
Крепежные элементы: В процессе замены могут потребоваться новые гайки, шайбы и болты. Лучше всего использовать оригинальные запчасти, чтобы избежать проблем с совместимостью.
Уплотнители и прокладки: Если в процессе работы были повреждены уплотнители, их также следует заменить, чтобы избежать утечек и других проблем.
Смазочные материалы: Для обеспечения долговечности и надежности работы троса рекомендуется использовать специальные смазки, которые предотвращают коррозию и износ.

Подготовив все необходимые инструменты и запасные части, можно перейти к процессу регулировки и замены троса ограничения подъема кузова КАМАЗ. Это обеспечит не только безопасность работы, но и продлит срок службы автомобиля.

Проверка и тестирование после замены

После завершения процесса замены троса ограничения подъема кузова КАМАЗ крайне важно провести тщательную проверку и тестирование системы. Это необходимо для обеспечения безопасной и надежной работы автомобиля, а также для предотвращения возможных неисправностей в будущем.

Первым шагом в проверке является визуальный осмотр установленного троса. Убедитесь, что трос правильно натянут и не имеет видимых повреждений, таких как износ или коррозия. Проверьте, что все крепления надежно зафиксированы и не имеют люфта. Особое внимание следует уделить местам соединения троса с механизмом подъема кузова, так как именно здесь могут возникать наиболее частые проблемы.

Далее необходимо провести функциональное тестирование системы. Для этого поднимите кузов автомобиля с помощью управления подъемом. Обратите внимание на плавность и скорость подъема. Кузов должен подниматься и опускаться без задержек и рывков. Если вы заметили какие-либо аномалии, такие как скрежет или стуки, это может указывать на неправильную установку троса или наличие других неисправностей в системе.

После подъема кузова проверьте его положение в верхней точке. Убедитесь, что кузов фиксируется надежно и не опускается самопроизвольно. Это критически важно для безопасности, особенно если кузов будет использоваться для погрузки и разгрузки тяжелых грузов.

Также рекомендуется провести тестирование системы в различных условиях. Например, проверьте работу механизма при полной загрузке кузова и в условиях наклона. Это поможет выявить возможные проблемы, которые могут возникнуть в реальных условиях эксплуатации.

Не забудьте также проверить работу системы ограничения подъема. Для этого необходимо установить кузов в верхнее положение и убедиться, что механизм ограничения срабатывает в нужный момент, предотвращая дальнейший подъем кузова. Это поможет избежать повреждений как кузова, так и самого автомобиля.

В заключение, после всех проверок и тестирований рекомендуется провести финальную визуальную проверку всех компонентов системы. Убедитесь, что нет утечек масла или других жидкостей, а также что все элементы системы находятся в исправном состоянии. Если все проверки пройдены успешно, можно считать, что замена троса ограничения подъема кузова выполнена качественно и автомобиль готов к эксплуатации.

Методы проверки работоспособности системы

Для обеспечения надежной работы системы ограничения подъема кузова КАМАЗ необходимо регулярно проверять ее работоспособность. Существует несколько методов, позволяющих оценить состояние троса и всей системы в целом.

1. Визуальный осмотр

Первым шагом в проверке работоспособности системы является визуальный осмотр троса ограничения подъема. Необходимо обратить внимание на следующие моменты:

Наличие видимых повреждений троса, таких как изломы, коррозия или износ.
Состояние креплений и соединений троса. Они должны быть надежно зафиксированы и не иметь признаков коррозии.
Проверка состояния роликов и направляющих, по которым проходит трос. Они не должны быть забиты грязью или повреждены.

2. Проверка натяжения троса

Натяжение троса является критически важным для его правильной работы. Для проверки натяжения необходимо:

Освободить трос от нагрузки, если это возможно.
Проверить, чтобы трос не имел излишнего провиса, а также не был слишком натянут. Оптимальное натяжение позволяет избежать износа и повреждений.

3. Тестирование системы в действии

Для более точной оценки работоспособности системы рекомендуется провести тестирование в действии:

Поднять кузов автомобиля с помощью системы и внимательно следить за работой троса. Он должен плавно натягиваться и не издавать посторонних звуков.
После подъема кузова необходимо проверить, как система удерживает кузов в верхнем положении. Кузов не должен опускаться самопроизвольно.

4. Проверка на наличие люфта

Люфт в системе может указывать на износ компонентов. Для проверки люфта:

Необходимо покачать кузов в верхнем положении, наблюдая за движением троса и креплений.
Если наблюдается значительный люфт, это может свидетельствовать о необходимости замены троса или других элементов системы.

5. Использование диагностического оборудования

В некоторых случаях для более точной диагностики может потребоваться использование специализированного оборудования. Это может включать в себя:

Датчики натяжения, которые позволяют измерить силу натяжения троса.
Компьютерные системы диагностики, которые могут выявить скрытые неисправности.

Регулярная проверка работоспособности системы ограничения подъема кузова КАМАЗ позволит избежать серьезных поломок и обеспечит безопасность эксплуатации автомобиля. При выявлении любых неисправностей рекомендуется незамедлительно проводить ремонт или замену поврежденных компонентов.
