Грузовик Камаз 4310 является одним из самых популярных и надежных автомобилей в своем классе, широко используемым в различных отраслях, от строительства до сельского хозяйства. В данной статье мы подробно рассмотрим конструктивные особенности и устройство этого автомобиля, включая схемы узлов, технические характеристики, а также устройство двигателя, трансмиссии и тормозной системы. Эта информация будет полезна как профессиональным механикам, так и владельцам грузовиков, желающим лучше понять устройство своего автомобиля и проводить его диагностику и обслуживание.
Силовая установка и топливная аппаратура
Энергетический комплекс Камаз 4310 основан на дизельном двигателе модели 740.10 и его модификациях, относящихся к семейству V-образных двигателей. Блок цилиндров изготовлен из высокопрочного чугуна, что обеспечивает необходимую жесткость при значительных нагрузках, возникающих на низких передачах в сложных условиях, таких как грязь или подъемы. Важным аспектом является правильная настройка тепловых зазоров клапанов, так как их несоответствие может снизить мощность и повредить седла.
Если возникают трудности с запуском или наблюдается неравномерная работа двигателя, стоит в первую очередь проверить состояние системы подачи топлива высокого давления. Топливный насос высокого давления (ТНВД) типа ЯЗДА-740 требует чистоты топлива и отсутствия воздуха в трубопроводах. На практике часто происходит завоздушивание системы при замене фильтров, что требует ручной прокачки с использованием подкачивающего насоса.
Система смазки двигателя реализована по комбинированному принципу: наиболее нагруженные элементы (коленвал, распредвал, поршневые пальцы) получают смазку под давлением, в то время как остальные детали смазываются разбрызгиванием. Важно следить за состоянием маслоотделителя (сапуна), так как его засорение может привести к выдавливанию сальников и увеличенному расходу масла через вентиляцию картера.
⚠️ Внимание: Запрещается эксплуатация двигателя при давлении масла ниже 0.8 кгс/см² на прогретом моторе. Длительная работа в таких условиях может привести к провороту вкладышей и необходимости капитального ремонта.
Для мониторинга работы силового агрегата используется набор датчиков, которые передают данные на приборы в кабине. Особое внимание следует уделять правильности функционирования датчика аварийного давления масла и температуры охлаждающей жидкости, так как их неисправность может вызвать скрытый перегрев или работу «на сухую».
Система охлаждения и наддува
Эффективность дизельного двигателя во многом зависит от температурного режима, поддерживаемого системой охлаждения. Эта система включает центробежный насос, термостаты с двумя клапанами и радиаторы с высокой теплоотдачей. На моделях с турбонаддувом часто устанавливают дополнительный теплообменник для охлаждения воздуха, поступающего в цилиндры, что увеличивает плотность заряда.
При обслуживании системы охлаждения важно использовать специализированные охлаждающие жидкости, такие как Тосол или антифриз соответствующего класса. Применение обычной воды может привести к образованию накипи на внутренних стенках рубашки охлаждения и вызвать кавитационное разрушение гильз цилиндров.
| Конструктивная особенность | Описание | Значение для эксплуатации |
|---|---|---|
| Тип кузова | Шасси с высокой проходимостью | Подходит для перевозки грузов по сложным маршрутам |
| Двигатель | Дизельный, мощностью 210 л.с. | Обеспечивает высокую тягу и надежность |
| Привод | Полный привод (4x4) | Улучшает сцепление с дорогой и проходимость в сложных условиях |
| Подвеска | Рессорная | Обеспечивает комфорт при движении по неровным дорогам |
| Грузоподъемность | До 5 тонн | Позволяет перевозить тяжелые грузы |
| Трансмиссия | Механическая, 5-ступенчатая | Обеспечивает надежное переключение передач и управление мощностью |
| Размеры | Длина - 6,5 м, ширина - 2,5 м | Оптимальные размеры для маневренности и грузоподъемности |
| Колеса | 9.00R20 | Обеспечивают хорошую устойчивость и проходимость |
| Система охлаждения | Жидкостная | Поддерживает оптимальную температуру двигателя |
| Топливный бак | Объем 150 литров | Обеспечивает длительное время работы без дозаправки |
Интересные факты
Вот несколько интересных фактов о конструктивных особенностях и устройстве грузовика КамАЗ 4310:
Полный привод и высокая проходимость: КамАЗ 4310 оснащен системой полного привода, что обеспечивает отличную проходимость в сложных условиях. Это делает его идеальным для эксплуатации в условиях бездорожья, таких как строительные площадки, лесные и горные районы.
Модульная конструкция: Грузовик имеет модульную конструкцию, что позволяет легко заменять или модернизировать отдельные узлы и агрегаты. Это упрощает обслуживание и ремонт, а также позволяет адаптировать машину под различные задачи, включая перевозку грузов, установку специального оборудования и т.д.
Долговечность и надежность: КамАЗ 4310 разработан с учетом суровых климатических условий и высокой нагрузки. Его конструкция включает в себя усиленные элементы шасси и подвески, что обеспечивает долговечность и надежность в эксплуатации. Этот грузовик часто используется в армии и для выполнения сложных транспортных задач в различных регионах страны.
Трансмиссия и приводы колес

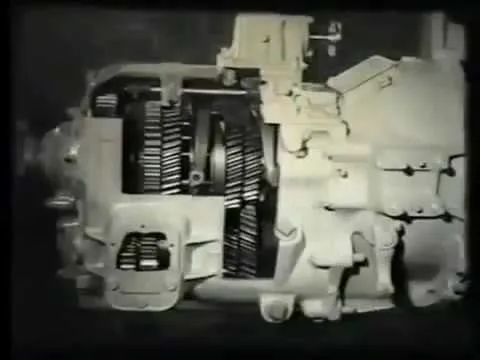

Передача крутящего момента от двигателя к колесам осуществляется с помощью сухого двухдискового сцепления фрикционного типа и механической трансмиссии. Система сцепления на Камазе 4310 включает гидравлический привод для отключения, который требует регулярной прокачки для удаления воздуха и поддержания нужного уровня жидкости в резервуаре.
Коробка передач представляет собой 5-ступенчатый механизм с синхронизаторами на передачах II-V и часто комплектуется делителем. Это устройство удваивает количество доступных передач, что особенно важно при движении с полной нагрузкой по сложным маршрутам. Управление делителем осуществляется с помощью пневматического привода, переключатель которого располагается на рычаге коробки передач.
Раздаточная коробка играет важную роль в системе полного привода, распределяя крутящий момент между мостами. Она имеет две передачи (высшую и низшую) и блокируемый межосевой дифференциал. Включение переднего ведущего моста и блокировка дифференциала выполняются дистанционно с помощью пневматических кранов на панели управления.
Карданные передачи передают вращение от раздаточной коробки к ведущим мостам. Конструкция включает карданные валы с игольчатыми подшипниками в крестовинах, которые требуют регулярного смазывания. Ослабление крепления фланцев или износ подшипников промежуточной опоры может привести к вибрациям, способным повредить другие элементы трансмиссии.
| Параметр | Значение / Тип |
|---|---|
| Тип сцепления | Сухое, двухдисковое |
| КПП | Механическая, 5 ступеней + делитель |
| Привод мостов | Постоянный полный (6x6) |
Ведущие мосты и главная передача
Ведущие мосты модели Камаз 4310 оснащены двойной главной передачей, включающей коническую и цилиндрическую ступени. Эта конструкция обеспечивает высокое передаточное число, что гарантирует значительное тяговое усилие на колесах при умеренных оборотах двигателя. Дифференциалы мостов имеют блокировку, управление которой осуществляется пневматически из кабины.
Колесные редукторы, расположенные на концах мостовых чулков, усиливают крутящий момент и увеличивают дорожный просвет автомобиля. Наличие этих редукторов выделяет 4310-ю модель среди гражданских грузовиков, обеспечивая её отличную проходимость. Замена смазки в редукторах происходит реже, чем в картере главной передачи, однако проверка уровня смазки обязательна при каждом техническом обслуживании.
⚠️ Важно: Блокировки дифференциалов можно включать только на стоянке или в начале движения при пробуксовке. Включение на ходу с проскальзыванием колес может привести к повреждению зубьев шестерен.
Тормозная система и пневматика
Безопасность движения тяжелых грузовиков обеспечивается пневматической тормозной системой с раздельным приводом для каждого контура. Компрессор, приводимый в действие от коленчатого вала двигателя с помощью шестерен или ременной передачи (в зависимости от модификации), накачивает воздух в ресиверы. Регулятор давления контролирует заполнение системы и отключает компрессор, когда давление достигает 7.0-7.4 кгс/см².
Рабочая тормозная система воздействует на тормозные механизмы колес через тормозные камеры. При нажатии на тормозную педаль сжатый воздух поступает в камеры, что приводит к перемещению штоков и расхождению тормозных колодок. Ключевым элементом безопасности является энергоаккумулятор, который обеспечивает аварийное торможение и функцию стояночного тормоза при снижении давления в системе.
Вспомогательная тормозная система (тормоз-замедлитель) представлена заслонкой в выпускном коллекторе двигателя (моностоп). При её включении перекрывается выход выхлопных газов, создавая противодавление в цилиндрах. Это эффективно замедляет движение автомобиля без износа тормозных накладок, что особенно важно на длинных спусках.
Управление и вспомогательные механизмы
Рулевое управление автомобиля оснащено гидроусилителем, который облегчает маневрирование. Насос гидроусилителя приводится в действие ремнем от шкива коленчатого вала. Утечки жидкости через сальники насоса или рейки, а также ослабление натяжения ремня могут привести к увеличению усилия на руле, что создает опасные ситуации во время движения.
Подвеска автомобиля основана на рессорной системе с реактивными штангами, что обеспечивает стабильность на сложных маршрутах. Амортизаторы установлены только на передней оси. Обслуживание ходовой части включает проверку затяжки стремянок рессор, оценку состояния пальцев и втулок, а также смазку шарниров.
| Элемент | Функция |
|---|---|
| Компрессор | Обеспечивает нагнетание воздуха в систему |
| Регулятор давления | Контролирует давление (0.7 МПа) |
| Энергоаккумулятор | Используется для стояночного и аварийного тормоза |
Типичные ошибки при обслуживании
Неопытные механики часто совершают ошибки, которые могут привести к серьезным последствиям. Осознание этих моментов помогает избежать повторных поломок и минимизировать время простоя оборудования. Ниже представлен список распространенных заблуждений и неверных действий.
- Пренебрежение конденсатом в ресиверах — вода, накапливающаяся в пневматических системах, зимой замерзает и может заблокировать тормоза, а летом способствует коррозии. Важно регулярно открывать сливные краны.
- Применение некалиброванных болтов для маховика — при ремонте сцепления иногда используются обычные болты вместо специализированных высокопрочных. Это может привести к обрыву и повреждению картера маховика.
- Нарушение порядка затяжки колес — закручивание гаек без соблюдения схемы «звезда» и без использования динамометрического ключа может вызвать деформацию дисков и отворачивание колес во время движения.
- Замена масла без предварительной промывки при сильном загрязнении — если в старом масле есть металлическая стружка, простая замена фильтра не очистит систему. Необходима промывка двигателя или трансмиссии специальными средствами.
Диагностика неисправностей должна проводиться комплексно. Например, троение двигателя не всегда связано с топливной системой; причиной могут быть прогоревшие клапаны или нарушения в фазах газораспределения. Поэтому прежде чем снимать форсунки, стоит проверить компрессию в цилиндрах.
Для точной настройки угла опережения впрыска топлива используется специальный моментоскоп или стробоскоп. На практике часто применяют метод «поиск наилучшего положения» по звуку работы двигателя и дымлению, что может быть допустимо как временная мера.
Эффективность и ресурс агрегатов
Долговечность Камаз 4310 зависит от качества смазочных материалов и регулярности их замены. Использование масел, не соответствующих рекомендациям производителя, например, без необходимых добавок для дизельных двигателей с высокими нагрузками, значительно сокращает срок службы вкладышей и поршневой группы.
При соблюдении всех норм ресурс до первого капитального ремонта двигателя составляет примерно 500-600 тысяч километров. Однако в условиях бездорожья этот показатель переводится в моточасы. Коробка передач и мосты, при правильной эксплуатации и отсутствии перегрузок, могут прослужить до 800 тысяч километров без необходимости вскрытия.
Соблюдение регламента технического обслуживания, указанного в руководстве по эксплуатации, является залогом надежности. Пропуск даже одного ТО может привести к цепной реакции поломок, когда выход из строя одной недорогой детали вызывает разрушение более дорогого узла.
Подвеска и ходовая часть
Грузовик Камаз 4310 оснащен надежной и высокоэффективной подвеской, которая обеспечивает отличные характеристики проходимости и устойчивости на различных типах дорожных покрытий. Подвеска данного автомобиля представляет собой комбинацию передней и задней подвески, каждая из которых имеет свои особенности и преимущества.
Передняя подвеска Камаз 4310 выполнена по схеме независимой пружинной подвески с использованием поперечных рычагов. Это решение позволяет значительно улучшить управляемость автомобиля, а также повысить комфорт водителя и пассажиров. Использование пружин вместо традиционных рессор позволяет лучше сглаживать неровности дороги, что особенно важно при движении по сложным маршрутам.
Задняя подвеска грузовика представляет собой рессорную конструкцию, что обеспечивает высокую грузоподъемность и надежность. Рессоры, установленные на задней оси, позволяют равномерно распределять нагрузку, что критически важно при перевозке тяжелых грузов. Такая конструкция также способствует увеличению срока службы подвески и снижению вероятности поломок в условиях эксплуатации на сложных участках.
Ходовая часть Камаз 4310 включает в себя мощные оси, которые обеспечивают высокую прочность и надежность. Передняя ось имеет конструкцию с одним ведущим мостом, что позволяет автомобилю уверенно двигаться по сложным маршрутам. Задняя ось, в свою очередь, является ведущей и обеспечивает отличную сцепляемость с дорогой, что особенно важно при движении по бездорожью.
Камаз 4310 также оснащен системой торможения, которая включает в себя пневматические тормоза с дисковыми механизмами. Эта система обеспечивает высокую эффективность торможения, что особенно важно при работе с тяжелыми грузами. Пневматические тормоза позволяют быстро и безопасно остановить автомобиль даже в сложных условиях, что делает его эксплуатацию более безопасной.
Кроме того, грузовик оборудован системой стабилизации, которая помогает поддерживать устойчивость автомобиля на поворотах и при маневрировании. Это особенно актуально для работы в условиях сложного рельефа и при движении по скользким или неровным покрытиям.
В целом, подвеска и ходовая часть Камаз 4310 разработаны с учетом всех требований, предъявляемых к современным грузовым автомобилям. Их конструктивные особенности обеспечивают надежность, долговечность и высокую проходимость, что делает этот грузовик идеальным выбором для работы в самых различных условиях.
Типы подвесок и их особенности
Грузовик Камаз 4310 оснащен различными типами подвесок, которые обеспечивают его высокую проходимость и устойчивость на различных типах дорожных покрытий. Основные типы подвесок, используемые в этом автомобиле, включают рессорные и пневматические системы.
Рессорная подвеска является наиболее распространенной на грузовиках Камаз, включая модель 4310. Она состоит из нескольких листовых рессор, которые обеспечивают необходимую жесткость и амортизацию. Основное преимущество рессорной подвески заключается в ее простоте конструкции и надежности. Листовые рессоры способны выдерживать значительные нагрузки, что делает их идеальными для эксплуатации в условиях бездорожья. Однако, несмотря на свою прочность, рессорная подвеска может иметь недостатки, такие как ограниченный уровень комфорта при движении по неровным поверхностям.
Пневматическая подвеска, хотя и менее распространенная на Камаз 4310, также имеет свои преимущества. Она состоит из пневматических баллонов, которые могут изменять свое давление в зависимости от нагрузки на автомобиль. Это позволяет автоматически регулировать жесткость подвески, что значительно улучшает комфорт при движении и управляемость автомобиля. Пневматическая подвеска также способствует более равномерному распределению нагрузки на оси, что может продлить срок службы шин и других компонентов автомобиля. Однако такая система требует более сложного обслуживания и может быть дороже в ремонте.
Камаз 4310 также может быть оснащен комбинированными подвесками, которые сочетают в себе элементы рессорной и пневматической систем. Это позволяет достичь оптимального баланса между жесткостью и комфортом, что особенно важно при перевозке грузов на дальние расстояния или в сложных дорожных условиях.
Важным аспектом, который следует учитывать при выборе типа подвески для Камаз 4310, является специфика эксплуатации автомобиля. Для работы в условиях бездорожья и на сложных маршрутах предпочтительнее использовать рессорные подвески, тогда как для городских условий и длительных поездок на хороших дорогах может быть более целесообразным применение пневматических систем.
Таким образом, выбор типа подвески для грузовика Камаз 4310 зависит от множества факторов, включая условия эксплуатации, требования к комфорту и надежности, а также экономические соображения. Правильный выбор подвески может существенно повлиять на эксплуатационные характеристики автомобиля и его долговечность.
Электрическая система и освещение
Электрическая система грузовика Камаз 4310 представляет собой сложный комплекс, обеспечивающий надежное функционирование всех электрических компонентов автомобиля. Основной элемент этой системы — бортовая сеть, работающая на напряжении 24 В. Она включает в себя аккумуляторные батареи, генератор, стартер и различные электрические устройства, такие как освещение, приборы и системы управления.
Аккумуляторные батареи, как правило, состоят из двух 12-вольтовых аккумуляторов, соединенных последовательно, что позволяет получить необходимое рабочее напряжение. Эти аккумуляторы обеспечивают запуск двигателя, а также питание всех электрических систем в момент, когда двигатель не работает. Важно отметить, что для обеспечения надежной работы аккумуляторов необходимо следить за их состоянием и регулярно проводить техническое обслуживание.
Генератор, установленный на Камаз 4310, отвечает за зарядку аккумуляторов и питание электрических систем во время работы двигателя. Он обеспечивает стабильное напряжение и ток, что критически важно для работы всех электрических компонентов. Генератор имеет высокую мощность, что позволяет ему справляться с нагрузками, возникающими при работе различных систем, таких как отопление, кондиционирование и освещение.
Система освещения грузовика включает в себя как внешние, так и внутренние источники света. Внешнее освещение состоит из фар, габаритных огней, стоп-сигналов и указателей поворота. Фары могут быть как ближнего, так и дальнего света, что обеспечивает хорошую видимость в темное время суток и в условиях плохой видимости. Габаритные огни и стоп-сигналы обеспечивают безопасность на дороге, позволяя другим участникам движения видеть грузовик на расстоянии.
Внутреннее освещение включает в себя лампы, расположенные в кабине водителя и в грузовом отсеке. Эти источники света обеспечивают комфортные условия для водителя и пассажиров, а также позволяют удобно работать с грузом в темное время суток. В некоторых модификациях предусмотрены дополнительные элементы освещения, такие как подсветка приборной панели и кнопок управления.
Электрическая система Камаз 4310 также включает в себя различные датчики и приборы, которые обеспечивают контроль за состоянием автомобиля. Это могут быть датчики температуры, давления масла, уровня топлива и другие. Информация с этих датчиков отображается на приборной панели, что позволяет водителю оперативно реагировать на изменения в работе автомобиля.
В заключение, электрическая система и освещение грузовика Камаз 4310 играют ключевую роль в обеспечении его надежности и безопасности. Правильное функционирование всех компонентов этой системы является залогом успешной эксплуатации автомобиля в различных условиях, что делает его одним из самых популярных грузовиков в своем классе.
Элементы управления и диагностика
Грузовик Камаз 4310 оснащен современными элементами управления, которые обеспечивают удобство и безопасность в процессе эксплуатации. Основные элементы управления включают в себя рулевое колесо, педали, рычаги переключения передач и различные кнопки и переключатели, расположенные на панели приборов.
Рулевое управление Камаз 4310 реализовано с помощью механической системы с гидроусилителем, что значительно облегчает управление автомобилем, особенно при маневрировании на малых скоростях. Рулевое колесо имеет стандартный диаметр, что обеспечивает хорошую обратную связь и точность управления.
Педали управления включают в себя педаль акселератора, тормоза и сцепления. Педаль акселератора отвечает за регулирование мощности двигателя, в то время как тормоза обеспечивают надежное замедление и остановку автомобиля. Сцепление, в свою очередь, позволяет водителю переключать передачи, что является важным аспектом для работы с механической трансмиссией.
На панели приборов расположены различные индикаторы и датчики, которые информируют водителя о состоянии автомобиля. К ним относятся индикаторы уровня топлива, температуры двигателя, давления масла и другие важные параметры. Эти данные позволяют водителю своевременно реагировать на возможные неисправности и предотвращать серьезные поломки.
Современные модели Камаз 4310 также могут быть оснащены бортовым компьютером, который предоставляет дополнительную информацию о состоянии автомобиля и его системах. Бортовой компьютер может отображать данные о пробеге, расходе топлива, а также проводить диагностику основных узлов и агрегатов. Это позволяет значительно упростить процесс обслуживания и ремонта грузовика.
Для диагностики технического состояния Камаз 4310 используются как традиционные методы, так и современные компьютерные системы. Важно отметить, что наличие диагностического разъема позволяет подключать специализированное оборудование для считывания кодов ошибок и анализа работы различных систем автомобиля. Это особенно актуально при проведении технического обслуживания и ремонтов, так как позволяет быстро выявлять и устранять неисправности.
Таким образом, элементы управления и системы диагностики грузовика Камаз 4310 обеспечивают высокую степень контроля над автомобилем, что в свою очередь способствует повышению безопасности и эффективности его эксплуатации.
Кузов и его конструкции
Грузовик Камаз 4310 оснащен кузовом, который является одной из ключевых частей его конструкции. Кузов этого автомобиля предназначен для транспортировки различных грузов и может быть выполнен в нескольких вариантах, в зависимости от потребностей пользователя. Основные типы кузовов, используемых на Камаз 4310, включают бортовые, самосвальные и фургонные конструкции.
Бортовой кузов представляет собой открытое пространство с высокими бортами, что позволяет загружать и выгружать грузы с любой стороны. Он выполнен из прочной стали, что обеспечивает долговечность и устойчивость к механическим повреждениям. Высота бортов может варьироваться, что позволяет адаптировать кузов под различные типы грузов. Бортовой кузов также может быть оснащен дополнительными элементами, такими как тенты или сетки, для защиты груза от атмосферных воздействий.
Самосвальный кузов, в отличие от бортового, имеет возможность автоматического выгрузки груза. Это достигается благодаря гидравлической системе, которая поднимает кузов под углом, позволяя материалу свободно высыпаться. Самосвальные кузова Камаз 4310 могут использоваться для перевозки сыпучих материалов, таких как песок, щебень или грунт. Конструкция самосвального кузова также включает усиленные стенки и дно, что позволяет выдерживать большие нагрузки и предотвращает деформацию при эксплуатации.
Фургонные кузова, как правило, используются для транспортировки товаров, требующих защиты от внешних факторов. Они могут быть изолированными, что позволяет поддерживать определенную температуру внутри кузова, что особенно важно для перевозки продуктов питания или медикаментов. Фургонные кузова Камаз 4310 могут быть выполнены из различных материалов, включая алюминий и стеклопластик, что обеспечивает легкость и прочность конструкции.
Кузов грузовика Камаз 4310 также включает в себя систему крепления груза, которая обеспечивает безопасность перевозимых материалов. Это может быть реализовано через специальные крепежные элементы, такие как петли, крюки и ремни. Эти элементы позволяют надежно фиксировать груз, предотвращая его смещение или повреждение во время движения.
Кроме того, кузов может быть оснащен различными дополнительными опциями, такими как лестницы для удобного доступа к верхней части кузова, а также освещение для работы в темное время суток. Все эти конструктивные особенности делают кузов Камаз 4310 универсальным и адаптируемым под различные условия эксплуатации, что является одним из факторов его популярности на рынке грузовых автомобилей.
