В данной статье представлена подробная инструкция по замене сальника муфты опережения впрыска на автомобилях Камаз. Утечка топлива из-за изношенного сальника может привести к серьезным проблемам в работе топливной системы и снижению эффективности двигателя. Мы рассмотрим основные симптомы, указывающие на необходимость замены, а также предоставим артикулы необходимых деталей и пошаговую инструкцию по ремонту топливного насоса высокого давления (ТНВД) и регулировке угла опережения впрыска. Эта информация будет полезна как опытным механикам, так и автолюбителям, стремящимся самостоятельно поддерживать свой автомобиль в исправном состоянии.
Диагностика неисправности и признаки износа уплотнения
Первым сигналом о возможных проблемах с герметичностью муфты опережения впрыска является визуальное обнаружение следов масла. На ранних стадиях это могут быть едва заметные запотевания в нижней части картера сцепления, которые легко спутать с конденсатом или остатками после мойки двигателя. Со временем масляные пятна становятся более заметными, а расход жидкости в системе смазки двигателя увеличивается, несмотря на отсутствие видимых внешних утечек из-под прокладок клапанной крышки или поддона.
Если не предпринять меры, масло может попасть через вентиляционное отверстие картера сцепления на диск сцепления. Это приводит к характерному запаху гари при нагрузках и снижению эффективности передачи крутящего момента. В тяжелых случаях может наблюдаться проскальзывание сцепления, особенно на высоких передачах под нагрузкой, что делает дальнейшую эксплуатацию автомобиля небезопасной. Диагностика должна быть комплексной, чтобы исключить другие возможные источники утечки, такие как сальник коленвала или задний сальник распредвала.
Косвенным признаком неисправности может стать изменение работы двигателя на холостом ходу или затрудненный запуск. Хотя эти симптомы чаще всего указывают на проблемы с топливоподачей, нарушение работы муфты опережения из-за потери смазки и попадания грязи через негерметичный сальник также влияет на динамику впрыска. Механики советуют обращать внимание на состояние фланца привода: наличие люфтов или стуков при работе двигателя может свидетельствовать о износе подшипников муфты, что часто сопровождается износом сальника.
Для точной локализации источника утечки может потребоваться снятие лючка картера маховика или частичная разборка узла сцепления. Визуальный осмотр позволяет определить, стекает ли жидкость сверху (со стороны ТНВД) или снизу (со стороны двигателя). Если масло обнаруживается на корпусе муфты и стекает вниз по фланцу, замена сальника становится единственным эффективным решением. Попытки использовать герметики или подтяжку крепежа в данном случае не принесут результата и будут временными.
Конструкция узла и выбор запасных частей
Муфта опережения впрыска на двигателях Камаз — это сложный механический элемент, который регулирует угол опережения впрыска топлива в зависимости от скорости вращения коленчатого вала. Внутри корпуса муфты находятся грузики регулятора, пружины и подшипники, работающие в масляной среде. Герметизация узла осуществляется с помощью сальника, установленного в специальное отверстие фланца привода топливного насоса высокого давления (ТНВД). Конструкция муфты включает два основных типа уплотнений, зависящих от года выпуска двигателя и модели ТНВД.
Наиболее распространённый сальник имеет размеры 32х50х7 мм и устанавливается на фланцы привода ТНВД серий 33 и 63. Однако на более современных моделях или после ремонта могут встречаться узлы с изменёнными размерами посадки. Важно отметить, что использование неоригинальных уплотнений низкого качества может привести к быстрому старению резины и повторному появлению течи уже через несколько тысяч километров пробега.
| Шаг | Описание действия | Необходимые инструменты |
|---|---|---|
| 1 | Снять крышку муфты опережения впрыска | Отвертка, ключи |
| 2 | Извлечь старый сальник | Плоскогубцы, нож |
| 3 | Очистить место установки сальника | Уайт-спирит, тряпка |
| 4 | Установить новый сальник | Смазка, молоток (для установки) |
| 5 | Собрать муфту и установить крышку | Отвертка, ключи |
| 6 | Проверить на наличие утечек | Визуальный осмотр |
Интересные факты
Вот несколько интересных фактов, связанных с заменой сальника муфты опережения впрыска на КамАЗе:
Важность сальника: Сальник муфты опережения впрыска играет ключевую роль в предотвращении утечек топлива и масла, что критично для работы двигателя. Его замена может значительно улучшить эффективность работы системы впрыска и снизить расход топлива.
Частота замены: Сальники подвержены износу из-за воздействия высоких температур и давления. Рекомендуется проверять их состояние каждые 50-100 тысяч километров пробега, особенно если наблюдаются признаки утечек или ухудшение работы двигателя.
Технология замены: Процесс замены сальника может варьироваться в зависимости от модели двигателя, но в целом включает в себя снятие муфты, очистку посадочного места и установку нового сальника с использованием специальных инструментов. Правильная установка критична для предотвращения повторных утечек и обеспечения надежной работы системы впрыска.
Эти факты подчеркивают важность регулярного обслуживания и внимательного подхода к замене сальников для поддержания надежности и эффективности работы автомобилей КамАЗ.
Таблица совместимости сальников для муфты опережения
| Тип двигателя / ТНВД | Размер сальника (Внутренний диаметр x Наружный диаметр x Высота) | Особенности использования |
|---|---|---|
| Камаз 740 (ТНВД ЯЗДА 33, 63) | 32 x 50 x 7 мм | Классический вариант, наиболее распространенный |
| Камаз Евро-2/3 (ТНВД Босх) | 30 x 45 x 7 мм (приблизительно) | Необходимо уточнение по каталогу конкретной модели |
При выборе запасной части рекомендуется отдавать предпочтение производителям, специализирующимся на уплотнениях для грузового транспорта. На рынке много аналогов, но их срок службы часто непредсказуем. Оригинальные детали или сертифицированные аналоги изготавливаются с рабочей кромкой из маслостойких материалов, обладающих высокой термостойкостью и устойчивостью к агрессивной среде моторного масла. Дешевые заменители могут потерять форму уже после первой тепловой нагрузки.
Кроме замены сальника, в процессе ремонта стоит также заменить прокладку фланца привода ТНВД и проверить состояние шлицов на валу муфты. Если на рабочей поверхности вала, где устанавливается сальник, есть износы или царапины, установка нового уплотнения не даст желаемого результата — утечка возобновится. В таких случаях необходимо либо отшлифовать вал, либо заменить фланец целиком. Также важно проверить состояние муфты опережения на наличие люфтов, так как биение вала является основной причиной быстрого выхода из строя нового сальника.
Технология демонтажа и подготовительные операции
Замена сальника муфты опережения впрыска — задача средней сложности, требующая частичной разборки топливной системы. Перед началом работы важно обеспечить чистоту в рабочей зоне, так как даже мелкие абразивные частицы, попавшие в топливный насос или муфту, могут вызвать серьезные проблемы. Работы следует проводить на холодном двигателе, предварительно слив топливо из магистралей и обеспечив доступ к задней части двигателя.

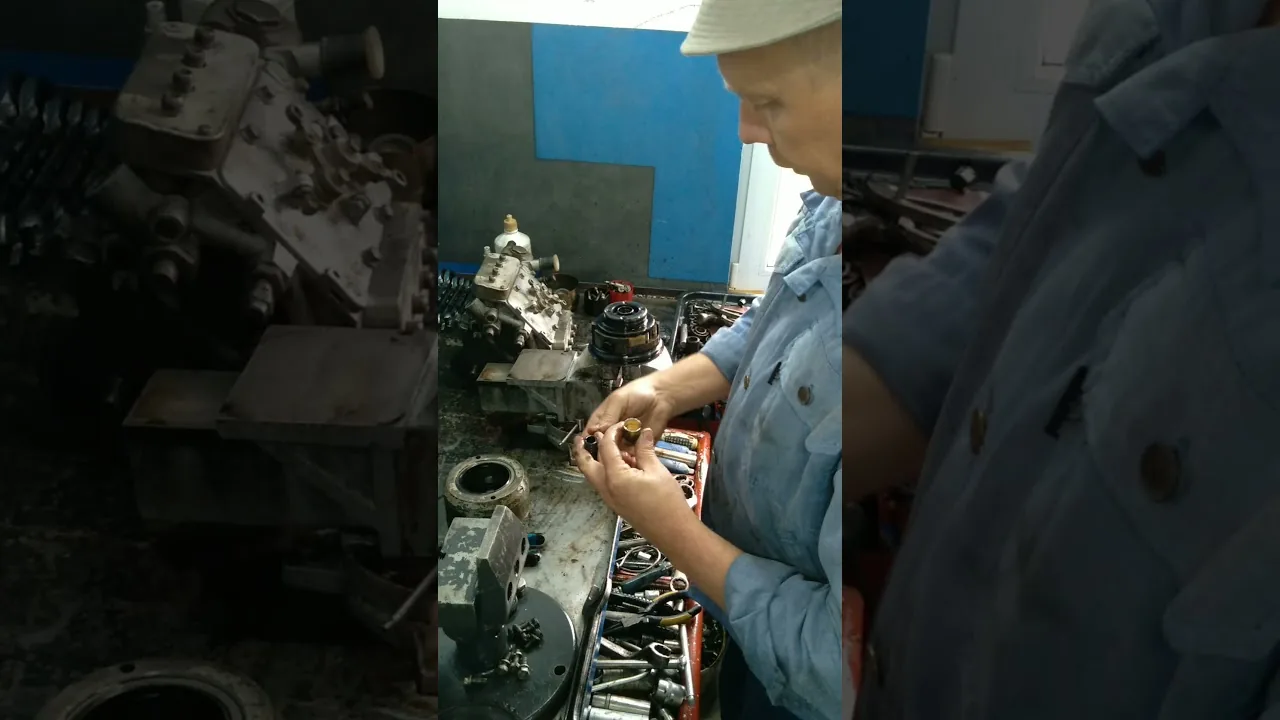

Первым шагом является демонтаж топливного насоса высокого давления. Для этого нужно отсоединить трубки высокого давления и сразу заглушить их чистыми пробками или колпачками, чтобы избежать загрязнения плунжерных пар. Затем отворачиваются болты, крепящие ТНВД к фланцу привода, и насос аккуратно снимается со шпилек. Важно не потерять регулировочные шайбы, находящиеся под фланцем насоса, так как они влияют на положение плунжеров относительно кулачкового вала.
После снятия ТНВД открывается доступ к фланцу привода, который обычно крепится четырьмя болтами. Перед их отворачиванием рекомендуется сделать метки взаимного положения фланца и муфты. Хотя при полной разборке для замены сальника точная установка по меткам не критична, так как угол опережения будет выставляться заново. После отворачивания болтов фланец снимается, открывая доступ к манжетному уплотнению.
Старый сальник извлекается из посадочного места. Для этого можно воспользоваться отверткой или специальным съемником, стараясь не повредить поверхность фланца. Если сальник сидит слишком плотно, его можно аккуратно поддеть, но делать это нужно осторожно, чтобы не деформировать металл фланца. После извлечения необходимо тщательно очистить поверхность от остатков старой смазки, герметика и продуктов износа. Особое внимание следует уделить состоянию рабочей кромки вала — она должна быть гладкой и полированной.
Перед установкой нового сальника рекомендуется промыть внутреннюю полость муфты опережения и проверить уровень масла в ней. На некоторых моделях муфта имеет отдельное отверстие для заливки масла, в то время как на других смазка закладывается при сборке. Если масло в муфте черное или содержит металлическую стружку, это может указывать на серьезный износ подшипников или грузиков регулятора, что требует капитального ремонта узла, а не только замены сальника.
Установка сальника и сборка узла привода
Установка нового сальника требует соблюдения определенных этапов для обеспечения надежности и долговечности уплотнения. Перед монтажом рабочую кромку сальника следует тщательно смазать чистым моторным маслом. Это предотвратит повреждение резины при первом запуске двигателя и обеспечит правильное прилегание к валу. Сальник устанавливается во фланец привода с использованием оправки или аккуратного запрессовывания. Важно, чтобы он был установлен строго перпендикулярно плоскости фланца, без перекосов.
При использовании оправки усилие должно быть направлено на металлический корпус сальника, а не на рабочую кромку. Забивать сальник молотком напрямую запрещается, так как это может привести к его повреждению. Глубина установки сальника должна соответствовать конструкции фланца; обычно он устанавливается до упора в буртик. После установки необходимо проверить свободное вращение сальника на валу (если вал уже установлен) или отсутствие заусенцев, которые могут повредить уплотнение во время сборки.
Сборка узла осуществляется в обратном порядке. Фланец с новым сальником надевается на вал муфты опережения. Важно следить, чтобы сальник не завернулся внутрь. Болты крепления фланца затягиваются крест-накрест с соблюдением рекомендованного момента затяжки. Обычно момент затяжки болтов фланца привода ТНВД составляет от 50 до 70 Нм, однако точные значения следует уточнять в технической документации для конкретной модели двигателя.
Нюансы монтажа на разных модификациях
На двигателях с механическим топливным насосом высокого давления (ТНВД) установка фланца требует точного совмещения отверстий под болты с элементами на муфте. Для упрощения этой задачи можно слегка повернуть коленчатый вал, но делать это нужно осторожно, чтобы избежать рисков для ТНВД, если он еще не демонтирован, или для клапанного механизма. В современных системах с электронным управлением положение фланца фиксируется шпонкой или установочным штифтом, что облегчает монтаж, но требует внимательности при сборке.
После установки фланца монтируется ТНВД. В процессе установки насоса важно убедиться, что шлицы ведомой шестерни привода правильно зацеплены. Насадка насоса должна свободно входить на место, без ударов и заеданий. Если насос не удается установить, не следует применять силу — лучше снять его и проверить совпадение меток или положение шлицев. После успешной установки ТНВД необходимо затянуть гайки крепления и подключить топливные магистрали.
Заключительным этапом сборки является проверка уровня масла в картере двигателя и, при необходимости, его доливка до нужной отметки. Также следует проверить уровень масла в самом ТНВД (если конструкция предполагает отдельную смазку) и в муфте опережения. Все соединения топливных трубок должны быть герметичными. Перед запуском двигателя рекомендуется несколько раз прокачать топливную систему с помощью ручного насоса для удаления воздуха.
Регулировка угла опережения впрыска
После установки нового сальника и возврата ТНВД на место необходимо отрегулировать угол опережения впрыска топлива. Неправильная настройка может вызвать неравномерную работу двигателя, его перегрев, повышенный расход топлива и образование дыма в выхлопе. Регулировка осуществляется путем поворота ТНВД вокруг своей оси или изменения положения фланца привода, в зависимости от конструкции двигателя Камаз.
Существует несколько способов регулировки: с использованием специального оборудования (мометроскопа), по мениску в стеклянной трубке или методом проб и ошибок. Наиболее точным считается инструментальный метод. Он заключается в определении момента начала подачи топлива плунжерной парой первой секции насоса, когда поршень проходит верхнюю мертвую точку (ВМТ). Двигатель прокручивается по часовой стрелке до тех пор, пока толкатель первой секции не опустится в нижнее положение.
Затем, продолжая вращать коленчатый вал по часовой стрелке, фиксируется момент начала движения топлива в трубке, подключенной к нагнетательному клапану первой секции. В этот момент метка на маховике (или шкиве) должна совпадать с указателем на картере маховика. Если метки не совпадают, ТНВД нужно повернуть в нужную сторону. Поворот насоса по часовой стрелке увеличивает угол опережения, а против часовой стрелки — уменьшает его.
Таблица углов опережения впрыска для двигателей Камаз
| Модель двигателя | Угол опережения (градусы до ВМТ) | Метод контроля |
|---|---|---|
| Камаз 740.10 / 740.11 | 10° ± 0.5° | По мениску или специальному инструменту |
| Камаз 7403 (Турбо) | 10° ± 0.5° | По мениску или специальному инструменту |
При регулировке угла опережения важно соблюдать точность. Люфт в приводе или ошибка в определении верхней мертвой точки (ВМТ) могут привести к значительным отклонениям угла впрыска от установленного значения. После выставления угла необходимо окончательно затянуть гайки крепления топливного насоса высокого давления (ТНВД) и провести контрольную проверку. Запустите двигатель и оцените его работу в различных режимах. При необходимости внесите корректировки.
На двигателях с электронным управлением угол опережения может настраиваться автоматически с помощью электронной муфты опережения. В таких случаях механическая регулировка фланца может отсутствовать или быть лишь установочной. После замены сальника может потребоваться компьютерная диагностика и адаптация параметров впрыска с использованием диагностического сканера.
Типичные ошибки при ремонте
Применение грязных инструментов и ветоши — попадание абразивных частиц в топливный насос высокого давления или муфту опережения при замене сальника может вызвать быстрый износ прецизионных деталей и подшипников, что приведет к дорогостоящему ремонту всего узла.
Монтаж сальника без смазки — установка уплотнения без предварительного нанесения масла на рабочую кромку приводит к перегреву и разрушению резины при первом запуске, что неизбежно вызовет повторную утечку в короткие сроки.
Игнорирование состояния вала — установка нового сальника на вал с износом, царапинами или коррозией не обеспечит необходимую герметичность, так как рабочая кромка не сможет плотно прилегать к поверхности, и масло будет продолжать вытекать.
Отсутствие настройки угла опережения — эксплуатация двигателя без проверки и регулировки угла впрыска после демонтажа ТНВД приводит к неправильной работе двигателя, снижению мощности и увеличению расхода топлива.
Соблюдение технологических норм, использование качественных запасных частей и внимательность при сборке позволяют восстановить герметичность узла привода ТНВД и обеспечить длительный срок службы двигателя. Регулярный мониторинг состояния уплотнений и своевременное устранение даже незначительных признаков утечки помогают избежать серьезных поломок и простоев техники.
После завершения работ и первого запуска важно внимательно следить за зоной установки сальника. Отсутствие подтеков и стабильная работа двигателя подтверждают правильность выполненных действий. Рекомендуется проводить визуальный осмотр этого узла при каждом плановом техническом обслуживании автомобиля.
Инструменты и оборудование для замены сальника
Для успешной замены сальника муфты опережения впрыска на Камазе необходимо подготовить определённый набор инструментов и оборудования. Правильная подготовка поможет избежать лишних затрат времени и усилий, а также обеспечит качественное выполнение работы.
1. Основные инструменты:
- Набор ключей: Вам понадобятся как рожковые, так и торцевые ключи различных размеров. Обычно используются ключи на 10, 12 и 14 мм для откручивания крепежных элементов.
- Отвертки: Плоская и крестовая отвертка помогут при демонтаже различных элементов, которые могут мешать доступу к сальнику.
- Молоток: Используется для лёгкого постукивания по инструментам или деталям, чтобы освободить застрявшие элементы.
- Плоскогубцы: Они пригодятся для захвата и удержания мелких деталей, а также для снятия хомутов и других креплений.
2. Специальные инструменты:
- Съемник сальников: Это специализированный инструмент, который значительно упростит процесс извлечения старого сальника. Он позволяет аккуратно и без повреждений удалить сальник из гнезда.
- Пресс для установки сальника: Если у вас есть доступ к прессу, это поможет установить новый сальник с максимальной точностью и минимальными усилиями.
3. Оборудование:
- Станция для диагностики: Перед началом работ рекомендуется проверить состояние системы впрыска и выявить возможные неисправности, которые могут повлиять на работу нового сальника.
- Светильник или фонарик: Хорошее освещение рабочего места необходимо для точной и безопасной работы, особенно в труднодоступных местах.
4. Дополнительные материалы:
- Новый сальник: Обязательно приобретите качественный сальник, соответствующий спецификациям вашего автомобиля. Лучше всего выбирать оригинальные запчасти или проверенные аналоги.
- Уплотнительные материалы: В некоторых случаях может потребоваться герметик или другие уплотнители для обеспечения надежности соединений.
- Чистящие средства: Перед установкой нового сальника необходимо очистить место установки от старого герметика и загрязнений. Для этого подойдут специальные очистители или растворители.
Подготовив все необходимые инструменты и оборудование, вы сможете значительно упростить процесс замены сальника муфты опережения впрыска на вашем Камазе, что в итоге приведет к более качественному и долговечному результату.
Проверка герметичности после установки
После завершения установки нового сальника муфты опережения впрыска на Камаз, крайне важно провести проверку герметичности системы. Это позволит убедиться в том, что все работы выполнены качественно и нет утечек топлива или масла, что может привести к серьезным поломкам и авариям.
Для начала, необходимо запустить двигатель и дать ему поработать на холостом ходу в течение нескольких минут. В это время внимательно следите за областью установки сальника. Если вы заметите какие-либо признаки утечки, такие как капли масла или топлива, это может указывать на неправильную установку или повреждение нового сальника.
Если утечек не наблюдается, рекомендуется провести дополнительную проверку с использованием специального оборудования. Например, можно воспользоваться манометром для проверки давления в системе. Если давление в норме и не падает, это также свидетельствует о правильной установке сальника.
Кроме того, стоит обратить внимание на работу двигателя в целом. Если он работает нестабильно, возникают посторонние звуки или вибрации, это может быть признаком того, что сальник установлен неправильно или есть другие проблемы в системе. В таком случае рекомендуется обратиться к специалисту для более детальной диагностики.
Не забывайте также проверять уровень масла и топлива в системе. Если уровень начинает падать без видимых причин, это может указывать на утечку, и необходимо провести повторную проверку герметичности.
В заключение, проверка герметичности после установки сальника муфты опережения впрыска является важным этапом, который не следует игнорировать. Это поможет избежать дорогостоящих ремонтов и обеспечит надежную работу вашего автомобиля на долгие годы.
Рекомендации по обслуживанию и профилактике
Для обеспечения долгосрочной и надежной работы муфты опережения впрыска на автомобилях Камаз, необходимо следовать ряду рекомендаций по обслуживанию и профилактике. Эти меры помогут избежать преждевременного износа сальника и других компонентов системы.
Регулярная проверка состояния сальника. Рекомендуется периодически осматривать сальник на наличие утечек топлива или масла. Если вы заметили следы масла или топлива вокруг муфты, это может свидетельствовать о необходимости замены сальника.
Контроль уровня масла и топлива. Убедитесь, что уровень масла и топлива в системе находится в пределах нормы. Пониженный уровень может привести к перегреву и износу сальника, что в свою очередь может вызвать его повреждение.
Своевременная замена фильтров. Загрязненные топливные и масляные фильтры могут привести к повышенному давлению в системе, что негативно сказывается на состоянии сальника. Регулярная замена фильтров поможет избежать подобных проблем.
Использование качественных расходных материалов. При замене сальника и других компонентов системы используйте только оригинальные или сертифицированные запчасти. Некачественные материалы могут привести к быстрому износу и необходимости повторной замены.
Проверка натяжения ремней и цепей. Неправильное натяжение может вызвать дополнительные нагрузки на муфту, что также негативно скажется на состоянии сальника. Регулярно проверяйте и при необходимости корректируйте натяжение.
Профилактическое обслуживание. Рекомендуется проводить профилактическое обслуживание системы опережения впрыска в соответствии с графиком, установленным производителем. Это включает в себя не только замену сальника, но и проверку всех связанных компонентов на предмет износа и повреждений.
Обращение к специалистам. Если у вас нет достаточного опыта или знаний для самостоятельного обслуживания, лучше обратиться к квалифицированным специалистам. Профессиональный подход обеспечит надежность и долговечность работы системы.
Следуя этим рекомендациям, вы сможете значительно продлить срок службы сальника муфты опережения впрыска и всей системы в целом, что в конечном итоге положительно скажется на работе вашего автомобиля Камаз.
