Установка турбокомпрессора на двигатель ЯМЗ-236 — это важный этап, который может значительно повысить мощность и эффективность работы вашего автомобиля или техники. В данной статье мы предоставим подробную пошаговую инструкцию по замене турбины, а также разберем типичные ошибки, которые могут возникнуть в процессе установки. Вы узнаете, как правильно регулировать давление и ознакомиться со спецификацией момента затяжки, что поможет избежать проблем в будущем и обеспечить надежную работу двигателя. Эта информация будет полезна как опытным механикам, так и новичкам, стремящимся улучшить характеристики своего транспортного средства.
Диагностика и подготовка к замене узла
Перед началом демонтажа важно убедиться, что причиной неисправности является именно турбокомпрессор, а не другие системы, такие как топливная аппаратура или воздушный фильтр.
Если во время работы двигателя наблюдаются колебания вала турбины, слышен посторонний свист или вой, а также фиксируется утечка масла, замена узла становится необходимой.
Для выполнения работ потребуется стандартный набор слесарных инструментов, включая динамометрический ключ, чистые тряпки и, что особенно важно, новый комплект прокладок и уплотнителей.
⚠️ Внимание: Перед началом работ обязательно дайте двигателю полностью остыть. Работа с горячим выпускным коллектором может привести к серьезным ожогам.
Проверка системы смазки — важный этап, так как часто выход из строя турбины обусловлен недостатком масла или его загрязнением.
Необходимо визуально осмотреть подводящие магистрали на наличие замятий, трещин или утечек, которые могли стать причиной поломки предыдущего агрегата.
Необходимые инструменты и расходные материалы
Для успешной установки турбины на ЯМЗ-236 необходимо заранее подготовить все элементы, чтобы избежать задержек во время монтажа.
Кроме самого турбокомпрессора (чаще всего используются модели ТКР 6 или ТКР 9), вам понадобятся новые медные шайбы для подключения масла и прокладки для фланцев.
Использование старых уплотнителей строго запрещено, так как они могут не выдержать высокое давление и температуру, что приведет к утечкам.
| Компонент | Назначение | Состояние |
|---|---|---|
| Турбокомпрессор | Нагнетание воздуха | Новый / Восстановленный |
| Прокладки фланцев | Герметизация соединений | Только новые |
| Моторное масло | Смазка подшипников | Свежее, по сезону |
Интересные факты
Вот несколько интересных фактов, связанных с установкой турбокомпрессора на двигатель ЯМЗ-236:
Увеличение мощности и крутящего момента: Установка турбокомпрессора на двигатель ЯМЗ-236 позволяет значительно увеличить его мощность и крутящий момент. Это связано с тем, что турбокомпрессор использует энергию отработанных газов для сжатия входящего воздуха, что обеспечивает более полное сгорание топлива и, как следствие, улучшение динамических характеристик двигателя.
Необходимость доработки системы охлаждения: При установке турбокомпрессора важно учитывать, что увеличенная мощность и температура работы двигателя требуют улучшенной системы охлаждения. Это может включать установку более мощного радиатора, а также доработку системы смазки, чтобы предотвратить перегрев и износ компонентов.
Совместимость с различными типами топлива: Двигатель ЯМЗ-236 может работать на различных типах топлива, включая дизельное и биодизельное. Установка турбокомпрессора может повысить эффективность сгорания, что делает его более универсальным и экономичным в использовании, особенно в условиях, когда доступ к качественному топливу ограничен.

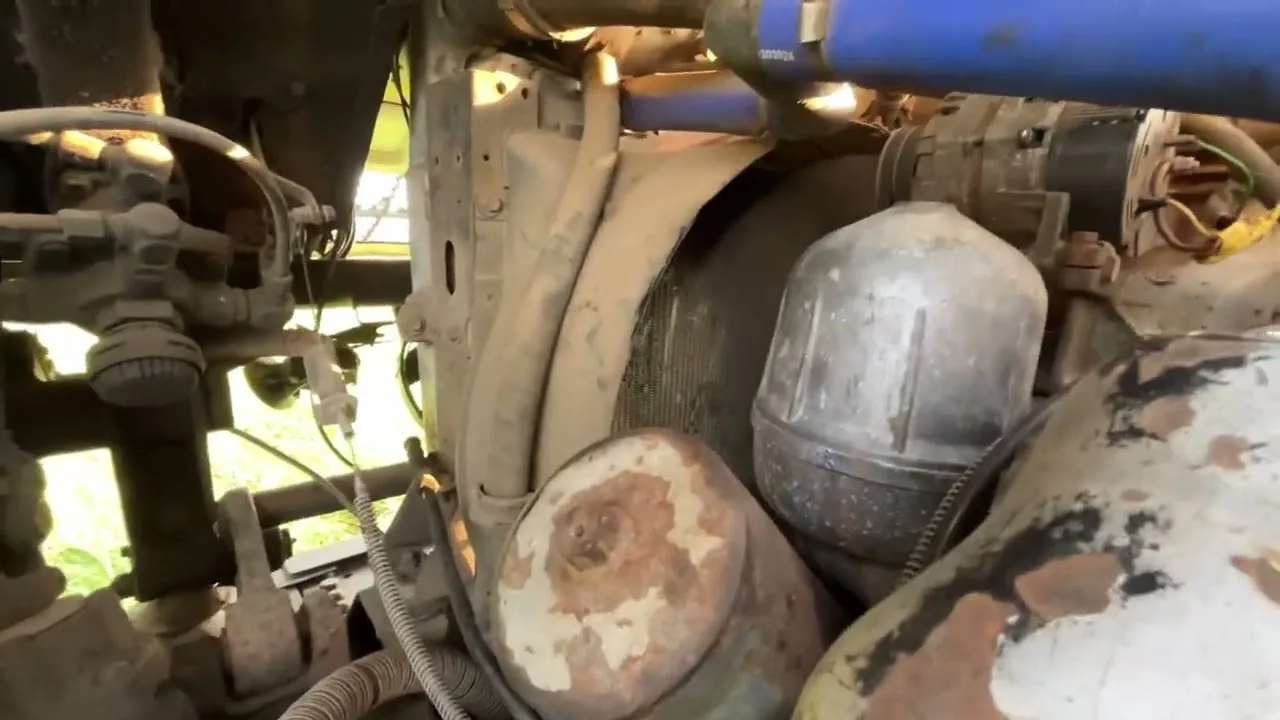

Демонтаж старого турбокомпрессора
Процедура демонтажа неисправного узла начинается с отключения всех трубопроводов и создания свободного пространства вокруг выпускного коллектора.
Сначала снимите воздушный патрубок, соединяющий компрессорную часть турбины. Затем ослабьте хомуты и отсоедините гофру выхлопной системы.
Будьте осторожны и не повредите резьбовые соединения при откручивании гаек, так как они могут прочно прикипеть из-за высоких температур и вибраций.
Отсоединение масляных магистралей
Критическим этапом является прекращение подачи масла, так как остатки смазочной жидкости могут оказаться в системе выпуска.
Необходимо открутить штуцер, подающий масло к корпусу подшипников турбокомпрессора, и слить оставшееся масло в подготовленную емкость.
Также следует проверить трубку, отводящую масло к картеру двигателя, на наличие засоров, так как они часто приводят к выдавливанию сальников.
После демонтажа турбины отверстия во впускном и выпускном коллекторах следует немедленно закрыть чистой тканью, чтобы избежать попадания посторонних предметов.
⚠️ Важно: Убедитесь, что в масляный канал турбины не попали загрязнения или металлические частицы во время разборки.
Очистка плоскостей соединения коллектора от нагара и старых прокладок должна проводиться осторожно, чтобы не повредить металл.
Если на лопатках снятой турбины обнаружены следы ударов или деформации, это может свидетельствовать о попадании инородных предметов во впускной тракт.
В таком случае необходимо тщательно проверить воздушный фильтр и патрубки перед установкой нового узла.

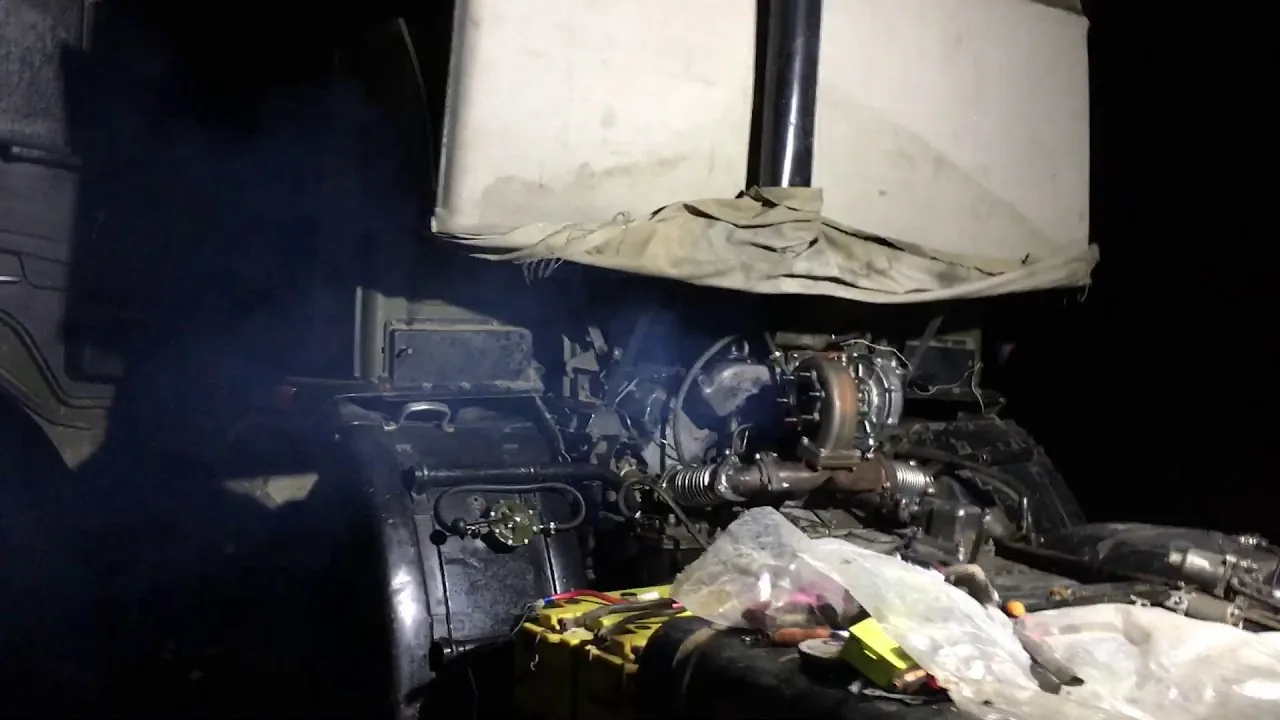

Технология установки и сборка системы
Установка нового турбокомпрессора на двигатель ЯМЗ-236 выполняется в обратной последовательности по сравнению с его снятием. Однако нужно учесть несколько ключевых моментов.

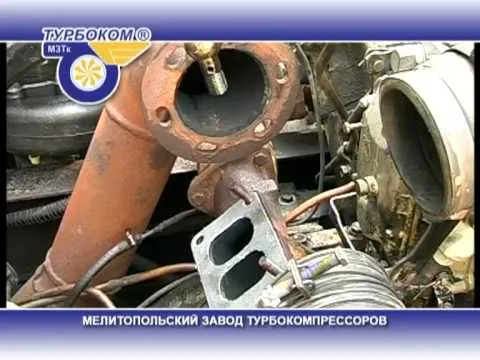

На первом этапе установите прокладки на фланцы выпускного коллектора и правильно центрируйте корпус турбины.
При затяжке гаек, крепящих турбокомпрессор к коллектору, важно выполнять эту процедуру равномерно и крест-накрест. Это обеспечит надежное прилегание без перекосов.
Подключение систем смазки и наддува
Подключение трубки для подачи масла требует внимательного подхода: резьбовые соединения нужно уплотнять новыми медными шайбами.
Трубка для отвода масла должна быть установлена так, чтобы избежать перегибов, что обеспечит свободный сток масла самотеком в картер.
Патрубки воздушной системы и гофра для выхлопных газов устанавливаются на свои места и надежно закрепляются хомутами.
Герметичность соединений проверяется визуально. Если есть сомнения в целостности патрубков, их следует заменить.
| Соединение | Момент затяжки (Нм) | Уплотнитель |
|---|---|---|
| Фланец коллектора | 30-40 | Металлическая прокладка |
| Подвод масла | 15-20 | Медные шайбы |
| Отвод масла | 15-20 | Паронит/Прокладка |
После завершения сборки всех механических соединений необходимо проверить уровень моторного масла в двигателе и при необходимости долить его до указанной метки.
Также следует проверить систему охлаждения на наличие жидкости, так как некоторые модификации турбин могут иметь водяное охлаждение корпуса.
Первый запуск и регулировка давления
Запуск мотора после установки новой турбины — важный этап, требующий выполнения определенных шагов.
Сначала прокрутите коленчатый вал с помощью стартера несколько раз без подачи топлива (если конструкция это позволяет) или кратковременно запустите двигатель. Это обеспечит заполнение маслом каналов турбины.
Затем двигатель должен работать на холостом ходу несколько минут, чтобы прогреться и обеспечить циркуляцию масла.
Контроль герметичности и работы узла
Во время работы двигателя на холостом ходу необходимо тщательно проверять все соединения на наличие утечек масла и выбросов выхлопных газов.
Отсутствие свиста, вибраций и посторонних звуков свидетельствует о корректной установке и балансировке ротора.
Для проверки давления наддува используется манометр, подключаемый к впускному коллектору, или диагностический сканер.
Нормальное давление наддува для ЯМЗ-236 обычно колеблется от 0.6 до 0.8 бар, в зависимости от модификации двигателя и настроек топливного насоса высокого давления (ТНВД).
Типичные ошибки при монтаже
Анализ данных о причинах отказов показывает, что большинство проблем с новыми турбинами связано с нарушениями в процессе установки.
Специалисты часто игнорируют необходимость замены масляных трубок или используют старые, загрязненные фильтры для очистки масла.
Недостаточная чистота при монтаже может привести к быстрому выходу из строя подшипникового узла турбокомпрессора.
- Неправильная очистка масляных каналов — остатки стружки или нагара в подводящей трубке могут мгновенно повредить новый подшипник скольжения.
- Чрезмерная затяжка гаек крепления — деформация фланца корпуса турбины может вызвать заклинивание вала или утечку.
- Отсутствие предварительной смазки — сухой запуск турбины даже на короткое время приводит к необратимому износу пар трения.
- Применение герметика вместо прокладок — частицы герметика могут попасть внутрь корпуса и повредить крыльчатки.
⚠️ Важно: Не используйте герметики на соединениях с металлическими или паронитовыми прокладками. Это может привести к отслоению материала и повреждению турбины.
Соблюдение чистоты и использование только рекомендованных расходных материалов обеспечит долговечность установленного узла.
Регулярная замена воздушных и масляных фильтров — эффективная мера профилактики повторных поломок турбокомпрессора.
Эксплуатация после ремонта
Корректная обкатка и эксплуатация двигателя с новой турбиной существенно влияют на срок службы этого узла.
В первые часы работы следует избегать резких ускорений и эксплуатации двигателя на предельных режимах.
Регулярный мониторинг давления масла и температуры двигателя поможет своевременно выявить отклонения в работе системы наддува.
При правильной установке и соблюдении всех технических норм турбокомпрессор на ЯМЗ-236 может проработать весь межремонтный срок.
Внимание к деталям при монтаже позволяет избежать затратных повторных ремонтов и простоев техники.
Выбор подходящего турбокомпрессора
При установке турбокомпрессора на двигатель ЯМЗ-236 крайне важно правильно выбрать подходящую модель турбокомпрессора. Это решение напрямую влияет на производительность двигателя, его надежность и долговечность. Рассмотрим основные аспекты, которые необходимо учитывать при выборе турбокомпрессора.
1. Характеристики двигателя
Прежде всего, необходимо учитывать технические характеристики самого двигателя ЯМЗ-236. Это включает в себя рабочий объем, мощность, крутящий момент и режим работы. Турбокомпрессор должен быть подобран таким образом, чтобы его параметры соответствовали характеристикам двигателя. Например, для двигателя с рабочим объемом 6,0 литров и мощностью около 150-180 л.с. потребуется турбокомпрессор, который сможет обеспечить необходимое давление наддува и объем воздуха для оптимальной работы.
2. Давление наддува
Выбор давления наддува является одним из ключевых факторов. Для двигателя ЯМЗ-236 оптимальное давление наддува обычно составляет от 0,5 до 1,0 бар. При этом важно учитывать, что слишком высокое давление может привести к перегреву и повреждению двигателя. Поэтому рекомендуется выбирать турбокомпрессор, который обеспечивает стабильное давление в пределах этих значений.
3. Размеры и конструкция турбокомпрессора
Размеры турбокомпрессора также играют важную роль. Необходимо учитывать как размеры самого компрессора, так и размеры его компонентов, таких как впускные и выпускные патрубки. Неправильный выбор может привести к проблемам с установкой и ухудшению аэродинамических характеристик. Кроме того, конструкция турбокомпрессора должна быть адаптирована к условиям эксплуатации, включая температурные режимы и уровень загрязненности воздуха.
4. Тип турбокомпрессора
Существует несколько типов турбокомпрессоров, включая одно- и двухступенчатые модели. Для двигателя ЯМЗ-236 чаще всего используются одноступенчатые турбокомпрессоры, которые обеспечивают достаточный уровень наддува для большинства задач. Однако в некоторых случаях может быть целесообразно рассмотреть двухступенчатые системы, особенно если требуется высокая мощность и эффективность.
5. Производитель и качество
Не менее важным аспектом является выбор производителя турбокомпрессора. Рекомендуется отдавать предпочтение известным и проверенным брендам, которые зарекомендовали себя на рынке. Качество изготовления и используемых материалов напрямую влияет на срок службы и надежность турбокомпрессора. Также стоит обратить внимание на наличие гарантии и сервисного обслуживания.
6. Совместимость с другими системами
При выборе турбокомпрессора необходимо учитывать его совместимость с другими системами двигателя, такими как система впуска, выпускная система и система охлаждения. Все компоненты должны работать в гармонии друг с другом, чтобы обеспечить максимальную эффективность и производительность. Важно также предусмотреть возможность установки дополнительных систем, таких как интеркулеры, которые могут повысить эффективность работы турбокомпрессора.
В заключение, выбор подходящего турбокомпрессора для двигателя ЯМЗ-236 требует внимательного анализа множества факторов. Правильный выбор позволит значительно улучшить характеристики двигателя, повысить его мощность и эффективность, а также продлить срок службы. Рекомендуется проконсультироваться с профессионалами и использовать только качественные компоненты для достижения наилучших результатов.
Совместимость с двигателем ЯМЗ-236
Перед установкой турбокомпрессора на двигатель ЯМЗ-236 необходимо убедиться в его совместимости с конкретной моделью двигателя. Двигатель ЯМЗ-236, который является дизельным и четырехтактным, имеет свои особенности, которые необходимо учитывать при выборе турбокомпрессора.
Первым шагом в проверке совместимости является изучение технических характеристик как двигателя, так и турбокомпрессора. Важно обратить внимание на следующие параметры:
- Рабочий объем двигателя: ЯМЗ-236 имеет рабочий объем 6,0 литра. Турбокомпрессор должен быть подобран таким образом, чтобы его производительность соответствовала этому объему.
- Максимальная мощность: Двигатель ЯМЗ-236 в стандартной комплектации выдает около 150-180 л.с. Турбокомпрессор должен быть способен обеспечить необходимый прирост мощности без перегрузки двигателя.
- Давление наддува: Для ЯМЗ-236 оптимальное давление наддува составляет 0,5-0,8 бар. Турбокомпрессор должен быть спроектирован для работы в этом диапазоне, чтобы избежать риска повреждения двигателя.
- Тип турбокомпрессора: Существуют разные типы турбокомпрессоров, такие как одно- и двухступенчатые. Для ЯМЗ-236 чаще всего используются одноступенчатые турбокомпрессоры, которые обеспечивают необходимую мощность и эффективность.
Кроме того, необходимо учитывать конструктивные особенности двигателя. Например, важно проверить, есть ли возможность установки турбокомпрессора на штатные места, предусмотренные производителем. В некоторых случаях может потребоваться модификация впускного и выпускного коллекторов, а также установка дополнительных элементов, таких как интеркулер, для повышения эффективности работы системы.
Также стоит обратить внимание на систему смазки турбокомпрессора. Турбокомпрессор требует постоянной подачи масла для смазки и охлаждения, поэтому необходимо убедиться, что система смазки двигателя ЯМЗ-236 может обеспечить необходимые условия для работы турбокомпрессора. В некоторых случаях может потребоваться установка дополнительного масляного насоса или фильтра.
Наконец, важно учитывать, что установка турбокомпрессора может повлиять на эксплуатационные характеристики двигателя, такие как расход топлива и выбросы. Поэтому перед установкой рекомендуется проконсультироваться с профессионалами и провести необходимые расчеты, чтобы гарантировать, что выбранный турбокомпрессор будет работать эффективно и безопасно в сочетании с двигателем ЯМЗ-236.
Настройка системы управления двигателем
Настройка системы управления двигателем является одним из ключевых этапов после установки турбокомпрессора на двигатель ЯМЗ-236. Правильная настройка позволяет обеспечить оптимальную работу двигателя, повысить его мощность и эффективность, а также минимизировать риск повреждения агрегатов.
Первым шагом в настройке системы управления является выбор подходящего программного обеспечения для диагностики и настройки. Существуют различные программы, которые позволяют считывать данные с блока управления двигателем (ЭБУ) и вносить необходимые изменения. Важно использовать программное обеспечение, совместимое с конкретной моделью ЭБУ ЯМЗ-236.
После подключения к ЭБУ необходимо провести диагностику системы. Это включает в себя считывание кодов ошибок, проверку параметров работы двигателя, таких как давление наддува, температура охлаждающей жидкости, угол опережения зажигания и другие критически важные параметры. На этом этапе важно убедиться, что все датчики работают корректно и передают точные данные.
Следующий этап — это настройка параметров работы двигателя с учетом установленных изменений. Установка турбокомпрессора требует корректировки следующих параметров:
- Давление наддува: Необходимо установить оптимальное значение давления наддува, которое будет соответствовать характеристикам турбокомпрессора и не приведет к детонации.
- Угол опережения зажигания: Увеличение мощности может потребовать изменения угла опережения зажигания для предотвращения детонации и обеспечения эффективного сгорания топлива.
- Состав топливной смеси: Важно настроить соотношение воздух-топливо, чтобы избежать переобогащения или обеднения смеси, что может привести к повреждению двигателя.
После внесения изменений в настройки, необходимо провести тестирование двигателя в различных режимах работы. Это позволит оценить, как изменения повлияли на его производительность. Рекомендуется использовать стенд для проверки мощности и крутящего момента, чтобы убедиться, что двигатель работает в пределах безопасных параметров.
Не менее важным аспектом является мониторинг работы двигателя после настройки. Рекомендуется периодически проверять параметры работы, чтобы выявить возможные отклонения и вовремя реагировать на них. Установка дополнительных датчиков, таких как манометры для контроля давления наддува и температуры выхлопных газов, может значительно упростить этот процесс.
В заключение, настройка системы управления двигателем после установки турбокомпрессора на ЯМЗ-236 — это сложный, но необходимый процесс, который требует внимательности и точности. Правильная настройка не только увеличит мощность и эффективность двигателя, но и продлит его срок службы, обеспечивая надежную и безопасную эксплуатацию.
Калибровка ЭБУ для работы с турбонаддувом
Калибровка электронного блока управления (ЭБУ) является важным этапом при установке турбокомпрессора на двигатель ЯМЗ-236. Этот процесс обеспечивает оптимальную работу двигателя с учетом новых параметров, связанных с увеличением давления наддува и изменением характеристик впуска и выпуска. Правильная калибровка позволяет избежать перегрева, детонации и других негативных последствий, которые могут возникнуть при неправильной настройке.
Первым шагом в калибровке ЭБУ является анализ текущих параметров работы двигателя. Для этого необходимо подключить диагностическое оборудование, которое позволит считать данные с ЭБУ и оценить его текущие настройки. Важно обратить внимание на такие параметры, как угол опережения зажигания, топливная карта, давление наддува и температура впускного воздуха.
После сбора данных следует внести изменения в топливную карту. Установка турбокомпрессора увеличивает количество воздуха, поступающего в цилиндры, что требует соответствующего увеличения подачи топлива для поддержания оптимальной смеси. Это можно сделать с помощью программного обеспечения для калибровки, которое позволяет изменять значения в таблицах, отвечающих за подачу топлива в зависимости от нагрузки и оборотов двигателя.
Следующим шагом является настройка угла опережения зажигания. Увеличение давления наддува может привести к преждевременному зажиганию смеси, что может вызвать детонацию. Поэтому необходимо скорректировать угол опережения зажигания, чтобы обеспечить стабильную работу двигателя. Это также можно сделать с помощью программного обеспечения, изменяя значения в соответствующих таблицах.
Не менее важным аспектом является настройка системы контроля давления наддува. ЭБУ должен иметь возможность отслеживать текущее давление и вносить коррективы в подачу топлива и угол зажигания в зависимости от его значений. Для этого необходимо установить датчик давления наддува и правильно его откалибровать.
После внесения всех изменений в настройки ЭБУ рекомендуется провести тестирование двигателя на стенде или в условиях реальной эксплуатации. Это позволит выявить возможные проблемы и внести дополнительные коррективы в настройки. Важно следить за температурой двигателя, давлением масла и другими критически важными параметрами во время тестирования.
В заключение, калибровка ЭБУ для работы с турбонаддувом на двигателе ЯМЗ-236 требует тщательного подхода и знаний в области настройки электронных систем управления. Правильная калибровка не только улучшит характеристики двигателя, но и обеспечит его надежную и долговечную работу.
Обслуживание и уход за турбокомпрессором
Турбокомпрессор является важным компонентом двигателя ЯМЗ-236, обеспечивая увеличение мощности и улучшение топливной эффективности. Однако для достижения максимальной производительности и долговечности турбокомпрессора необходимо регулярно проводить его обслуживание и уход. В этом разделе мы рассмотрим ключевые аспекты, которые помогут поддерживать турбокомпрессор в исправном состоянии.
1. Регулярная проверка масла
Одним из самых важных аспектов обслуживания турбокомпрессора является контроль за состоянием масла. Турбокомпрессор работает при высоких температурах и давлениях, что делает его чувствительным к качеству смазки. Рекомендуется:
- Проверять уровень масла в системе смазки двигателя не реже одного раза в месяц.
- Использовать только качественное масло, соответствующее требованиям производителя.
- Заменять масло и масляный фильтр в соответствии с регламентом обслуживания двигателя.
2. Проверка системы охлаждения
Турбокомпрессор требует эффективного охлаждения для предотвращения перегрева. Необходимо следить за состоянием системы охлаждения:
- Регулярно проверять уровень охлаждающей жидкости и при необходимости доливать.
- Проверять радиатор на наличие загрязнений и повреждений.
- Убедиться, что вентилятор работает исправно и обеспечивает достаточный поток воздуха.
3. Осмотр на наличие утечек
Утечки масла или воздуха могут привести к снижению эффективности работы турбокомпрессора. Рекомендуется:
- Периодически осматривать соединения и патрубки на наличие трещин и повреждений.
- Проверять уплотнения на предмет износа и замены при необходимости.
- Обращать внимание на наличие масляных пятен вокруг турбокомпрессора, что может указывать на утечку масла.
4. Чистка воздушного фильтра
Чистый воздушный фильтр обеспечивает оптимальный поток воздуха в турбокомпрессор. Рекомендуется:
- Проверять состояние воздушного фильтра каждые 10 000 километров пробега.
- Заменять фильтр, если он загрязнен или поврежден.
- Использовать только оригинальные или качественные заменители фильтров.
5. Мониторинг работы турбокомпрессора
Важно следить за работой турбокомпрессора во время эксплуатации. Обратите внимание на:
- Уровень шума: появление посторонних звуков может указывать на проблемы с подшипниками или лопатками.
- Давление наддува: отклонения от нормы могут свидетельствовать о неисправностях.
- Дымление из выхлопной трубы: это может быть признаком износа турбокомпрессора или проблем с системой смазки.
6. Профессиональное обслуживание
Несмотря на возможность выполнения некоторых операций самостоятельно, рекомендуется периодически обращаться к специалистам для проведения профессионального обслуживания турбокомпрессора. Это включает:
- Демонтаж и чистку турбокомпрессора.
- Проверку состояния подшипников и лопаток.
- Тестирование на стенде для определения производительности и выявления неисправностей.
Соблюдение этих рекомендаций поможет обеспечить надежную и долговечную работу турбокомпрессора на двигателе ЯМЗ-236, что в свою очередь повысит общую эффективность и производительность автомобиля.
