Блок предохранителей является ключевым элементом электрической системы автомобиля КАМАЗ 65115, обеспечивая защиту различных компонентов от перегрузок и коротких замыканий. В данной статье мы представим подробную схему монтажного блока, а также расшифровку каждого предохранителя, что поможет владельцам и механикам быстро ориентироваться в его устройстве. Знание расположения предохранителей и их номиналов позволит эффективно диагностировать и устранять неисправности, а также избежать типичных ошибок при ремонте электрооборудования, что в конечном итоге повысит надежность и безопасность эксплуатации автомобиля.

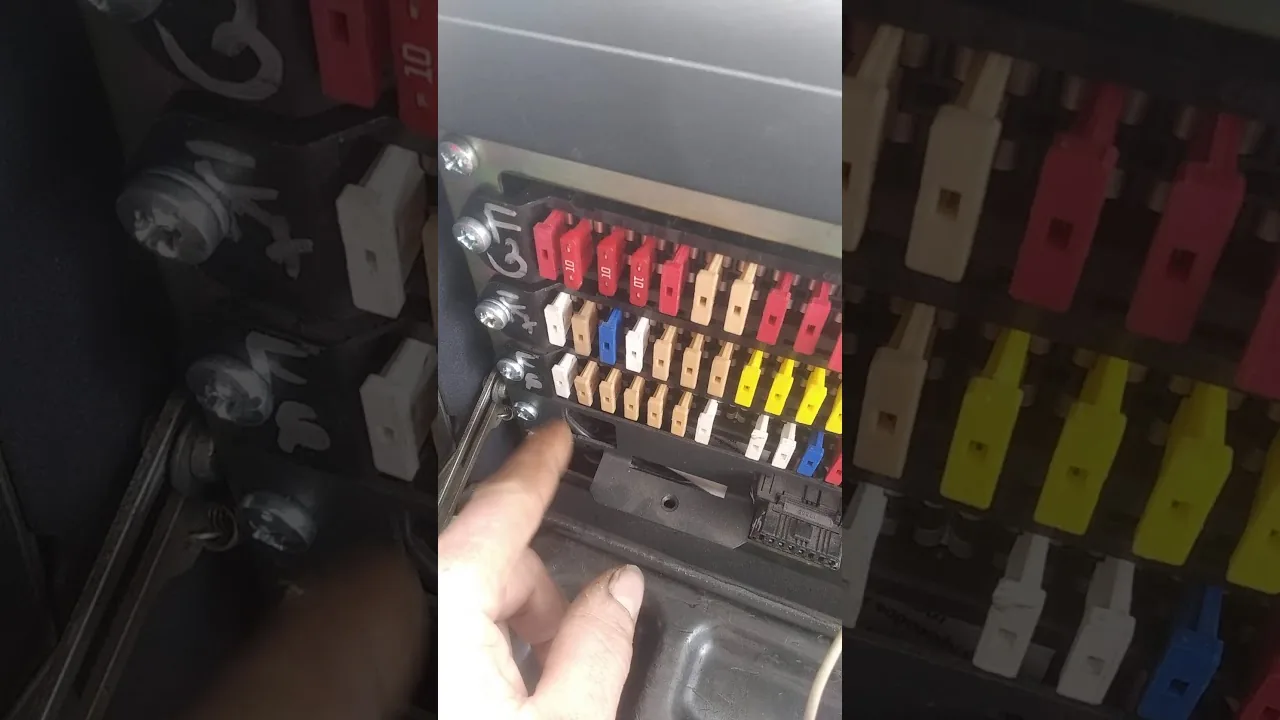

Расположение и конструктивные особенности монтажного блока
На самосвалах КАМАЗ 65115, в зависимости от года выпуска и комплектации, могут устанавливаться различные версии монтажных блоков. Наиболее распространены блоки типа 17.3722 или их современные аналоги, которые располагаются в кабине водителя. Обычно место установки — левая боковина или пространство под торпедой с левой стороны, что обеспечивает удобный доступ к предохранителям без необходимости разбирать панели.
Конструкция устройства представляет собой пластиковый корпус, внутри которого находятся печатные платы с токопроводящими дорожками, гнезда для плавких вставок и реле. Крышка блока обычно содержит схему с указанием номиналов, однако со временем краска может стереться, а на старых моделях крышка может быть утеряна. Внутри корпуса располагаются два основных ряда предохранителей и блок реле управления.
Следует отметить, что в зависимости от модели автомобиля и года сборки распиновка может немного отличаться. На автомобилях с электронным двигателем Cummins или КАМАЗ-740 с ТНВД Bosch набор цепей может варьироваться. Поэтому перед началом работ рекомендуется свериться с конкретной электросхемой, которая прилагается к документации на транспортное средство.
⚠️ Внимание: Перед началом любых работ с электрооборудованием обязательно отключите массу. Это поможет избежать случайного короткого замыкания при извлечении предохранителей и защитит бортовую электронику от скачков напряжения.
Чтобы получить доступ к внутренним компонентам блока, достаточно отщелкнуть фиксаторы крышки или открутить крепежные винты, если они предусмотрены конструкцией. Внутри можно увидеть два основных ряда плавких вставок, пронумерованных цифрами, и несколько реле, отвечающих за работу прерывистых потребителей энергии. Визуальный осмотр часто позволяет сразу определить перегоревший элемент по почерневшему корпусу или разрыву нити.
Основные модификации блоков
Существуют различные версии блоков с 16, 20 и более ячейками. В старых моделях чаще используются цилиндрические предохранители, тогда как новые версии оснащены ножевыми вставками стандарта ISO. Переход на ножевые вставки значительно упростил обслуживание: их легче извлекать, и они занимают меньше места.
| Модель блока | Тип предохранителей | Особенности |
|---|---|---|
| 17.3722 | Цилиндрические/Ножевые | Классическая компоновка, распространенная на ранних моделях |
| 19.3722 | Ножевые | Современный стандарт, улучшенный контакт, упрощенная замена |
Интересные факты
Вот несколько интересных фактов о схеме и расшифровке блока предохранителей КАМАЗ 65115:
Разнообразие предохранителей: В блоке предохранителей КАМАЗ 65115 используются предохранители различных типов и номиналов, что позволяет защитить разные электрические цепи от перегрузок и коротких замыканий. Например, предохранители могут иметь номиналы от 5 до 40 ампер, что обеспечивает защиту как для маломощных, так и для мощных компонентов.
Логическая схема подключения: Схема блока предохранителей КАМАЗ 65115 организована таким образом, что каждый предохранитель отвечает за определённую группу электрических систем, таких как освещение, стартер, системы управления и другие. Это упрощает диагностику и ремонт, так как можно быстро определить, какой предохранитель отвечает за конкретную неисправность.
Удобство доступа: Блок предохранителей на КАМАЗ 65115 расположен в удобном для доступа месте, что позволяет водителям и механикам быстро проверять и заменять предохранители без необходимости разбирать другие элементы конструкции автомобиля. Это особенно важно в условиях эксплуатации, когда время на устранение неисправностей критично.
Эти факты подчеркивают важность блока предохранителей в системе электроснабжения автомобиля и его роль в обеспечении надежности и безопасности эксплуатации КАМАЗ 65115.
Полная расшифровка схемы и номиналы предохранителей
Каждый предохранитель в распределительном щите защищает определенную электрическую цепь. Номинал предохранителя выбирается в зависимости от тока, потребляемого оборудованием. Использование предохранителей с завышенным номиналом не рекомендуется, так как это может привести к перегреву проводки. Ниже представлена таблица, показывающая соответствие между номерами ячеек и защищаемыми цепями для стандартной конфигурации.
Особое внимание следует уделить предохранителям, защищающим цепи управления двигателем. В автомобилях с системой электронного впрыска (Common Rail) выход из строя даже одного небольшого предохранителя может привести к полной остановке двигателя или его переходу в аварийный режим. Поэтому знание их расположения критически важно.
Таблица назначения предохранителей (основной блок)
В таблице ниже представлены сведения о наиболее распространенной конфигурации предохранителей. Номера ячеек соответствуют обозначениям на крышке блока или на внутренней плате.
| Номер | Номинал (А) | Защищаемая цепь |
|---|---|---|
| F1 | 10 | Зарядка аккумулятора, тахометр |
| F2 | 15 | Аварийная сигнализация, стоп-сигнал |
| F3 | 10 | Блок управления двигателем (ЭБУ) |
| F4 | 15 | Стеклоочиститель ветрового стекла |
| F5 | 20 | Фары головного света (правая) |
| F6 | 20 | Фары головного света (левая) |
Обратите внимание на силовые предохранители, которые могут находиться в нижней части блока или в отдельном модуле. Эти предохранители защищают цепи стартера, генератора и системы подогрева топлива. Номиналы таких предохранителей варьируются от 30 до 50 Ампер и выше. Их перегорание может указывать на серьезные проблемы в системе, такие как короткое замыкание в обмотке электродвигателя.
Если в цепи, защищенной предохранителем F3, постоянно срабатывает защита, это может свидетельствовать о неисправности датчиков коленвала или распредвала, а также о повреждении проводки. В таких случаях простая замена предохранителя не решит проблему — потребуется провести детальную диагностику.
Реле в монтажном блоке
В дополнение к плавким вставкам в этом блоке находятся реле. Они управляют мощными устройствами, такими как фары, стеклоочистители и сигналы. Реле могут выходить из строя из-за подгорания контактов или обрыва катушки. Для проверки работоспособности реле можно заменить его на исправное аналогичное устройство.
⚠️ Важно: Не используйте «жучки» (проволоку или скрепки) вместо предохранителей. Это может привести к пожару, так как проводка не предназначена для работы без защиты и может расплавиться при коротком замыкании.
Алгоритм поиска неисправностей и замена элементов
Поиск неисправностей должен быть организованным и последовательным. Беспорядочная замена предохранителей может занять много времени и не привести к желаемому результату. Начните с выяснения, какие устройства перестали функционировать. Если не работает только одна фара, проблема может быть в лампе, а не в предохранителе.
Если вышла из строя целая группа приборов, например, все устройства на панели или наружное освещение, в первую очередь проверьте соответствующий предохранитель. Для извлечения цилиндрических предохранителей часто требуется специальный пинцет, который может быть встроен в крышку блока или продаваться отдельно. Ножевые предохранители можно аккуратно извлечь пальцами или с помощью плоскогубцев, соблюдая осторожность.
Пошаговая инструкция по замене
- Обесточьте автомобиль, выключив зажигание и отключив аккумулятор.
- Поднимите крышку монтажного блока и найдите сгоревший элемент по схеме.
- Извлеките неисправный предохранитель с помощью специального инструмента или плоскогубцев.
- Внимательно осмотрите состояние вставки: нить должна быть целой, а стекло — прозрачным.
- Установите новый предохранитель с таким же номиналом (цвет и цифры должны совпадать).
- Включите аккумулятор и проверьте работоспособность цепи.
Если новый предохранитель сгорает сразу после включения, это может указывать на короткое замыкание в цепи. В таком случае проверьте провода на наличие повреждений, контакты на окисление и замыкание на массу. Иногда причиной может быть неисправный потребитель, например, заклинивший электродвигатель стеклоочистителей.
Часто наблюдается окисление контактов внутри блока. Это особенно характерно для автомобилей, эксплуатируемых в условиях повышенной влажности или после мойки двигателя. В таких случаях может потребоваться разборка блока и очистка контактов с помощью спирта или специального спрея.
Типичные ошибки при обслуживании электрооборудования
При ремонте электрических систем грузовиков водители и механики часто совершают ошибки, которые могут усугубить проблему. Осознание этих ошибок поможет избежать затрат на дорогостоящий ремонт проводки или замену управляющих блоков.
Одной из наиболее распространенных ошибок является игнорирование причины, по которой сгорел предохранитель. Он служит индикатором проблемы, а не её причиной. Если предохранитель сгорел, это указывает на перегрузку в цепи. Простая замена предохранителя не решает основную проблему.
- Использование предохранителей с более высоким номиналом — установка предохранителя на 30А вместо 15А может привести к перегреву и плавлению проводки до срабатывания защиты, что создает риск пожара.
- Установка «жучков» — применение медной проволоки полностью отключает защиту цепи, превращая проводку в потенциальный источник возгорания при коротком замыкании.
- Игнорирование окисления контактов — замена предохранителя без очистки окислившихся контактов может привести к перегреву соединения и повторному выходу из строя элемента.
- Неверная диагностика цепи — замена предохранителя фары при сгоревшей лампе является бесполезной тратой времени и ресурсов.
Также стоит отметить ошибку, связанную с неправильной установкой ножевых предохранителей. Если вставить предохранитель не до конца или перевернуть его (хотя конструкция обычно это предотвращает), контакт будет ненадежным. Это может вызвать искрение и перегрев, что со временем приведет к оплавлению гнезда в монтажном блоке.
Рекомендации по эксплуатации и профилактике
Для стабильной работы электрооборудования КАМАЗ 65115 рекомендуется регулярно проводить профилактический осмотр монтажного блока. Это особенно важно перед зимним сезоном и после преодоления глубоких водоемов. Влага и химические реагенты могут вызывать коррозию контактов.
Всегда держите в кабине запасной комплект предохранителей разных номиналов. Их стоимость невысока, а наличие может оказаться решающим в экстренной ситуации на дороге. Лучше всего хранить запас в герметичном пакете, чтобы избежать окисления металлических элементов.
Если предохранители в определенной цепи перегорают слишком часто, не увеличивайте их номинал. Вместо этого выясните причину: проверьте сопротивление цепи, состояние изоляции проводов и работоспособность подключенных устройств. Часто причиной становится поврежденный провод в жгуте, который замыкает на массу при вибрации.
Следование этим рекомендациям поможет поддерживать электрооборудование вашего грузовика в хорошем состоянии, обеспечивая безопасность на дороге и бесперебойную работу всех систем автомобиля. Помните, что электричество не терпит небрежности, и внимательное обслуживание блока предохранителей — залог вашей безопасности во время поездок.
Советы по выбору предохранителей для замены
При замене предохранителей в блоке предохранителей КАМАЗ 65115 важно учитывать несколько ключевых аспектов, чтобы обеспечить надежную и безопасную работу электрической системы автомобиля. Ниже приведены советы, которые помогут вам правильно выбрать предохранители для замены.
1. Определение номинала предохранителя: Перед заменой предохранителя необходимо точно определить его номинал. Обычно на корпусе предохранителя указано значение в амперах. Если предохранитель сгорел, можно обратиться к схеме блока предохранителей, чтобы узнать, какой именно предохранитель необходимо заменить и его номинал.
2. Использование оригинальных предохранителей: Рекомендуется использовать оригинальные предохранители, которые соответствуют спецификациям производителя. Это гарантирует, что предохранитель будет работать в соответствии с требованиями электрической системы автомобиля и обеспечит необходимую защиту.
3. Проверка состояния предохранителей: При замене предохранителей стоит проверить состояние всех остальных предохранителей в блоке. Иногда предохранители могут иметь микротрещины или другие повреждения, которые могут привести к их преждевременному выходу из строя.
4. Учет условий эксплуатации: Если автомобиль эксплуатируется в тяжелых условиях (высокие температуры, повышенная влажность, пыль), стоит обратить внимание на предохранители, которые имеют более высокую степень защиты. Это поможет избежать частых замен предохранителей.
5. Правильная установка: При установке нового предохранителя убедитесь, что он установлен правильно и надежно зафиксирован в гнезде. Неправильная установка может привести к его быстрому выходу из строя или даже к повреждению электрической цепи.
6. Проверка электрической цепи: Если предохранитель сгорел сразу после замены, это может указывать на наличие короткого замыкания или других проблем в электрической цепи. В этом случае необходимо провести диагностику системы, чтобы выявить и устранить причину неисправности.
Следуя этим рекомендациям, вы сможете правильно выбрать и установить предохранители в блоке предохранителей КАМАЗ 65115, что обеспечит надежную работу электрической системы вашего автомобиля и повысит его безопасность на дороге.
Обзор популярных производителей предохранителей
На рынке автозапчастей представлено множество производителей предохранителей, которые используются в автомобилях, включая КАМАЗ 65115. Выбор качественных предохранителей имеет важное значение для надежности и безопасности работы электрической системы автомобиля. Рассмотрим несколько популярных брендов, которые зарекомендовали себя на рынке.
1. Littelfuse - один из ведущих производителей предохранителей, который предлагает широкий ассортимент продукции, включая как стандартные, так и специализированные предохранители. Littelfuse известен высоким качеством и долговечностью своих изделий, что делает их популярными среди автопроизводителей и сервисных центров.
2. Bussmann - еще один известный бренд, который производит предохранители для различных типов автомобилей и техники. Продукция Bussmann отличается высокой надежностью и способностью выдерживать значительные нагрузки, что особенно важно для коммерческого транспорта, такого как КАМАЗ.
3. Schmelz - этот производитель предлагает предохранители, которые соответствуют международным стандартам качества. Schmelz известен своими инновациями и разработками в области защиты электрических цепей, что делает их продукцию востребованной среди профессионалов.
4. ATO - компания, специализирующаяся на производстве предохранителей для легковых и грузовых автомобилей. ATO предлагает как стандартные, так и миниатюрные предохранители, которые идеально подходят для установки в ограниченных пространствах.
5. EATON - производитель, который предлагает широкий спектр предохранителей и защитных устройств для различных областей применения. Продукция EATON отличается высоким качеством и надежностью, что делает ее отличным выбором для использования в тяжелых условиях эксплуатации.
При выборе предохранителей для КАМАЗ 65115 важно учитывать не только бренд, но и соответствие предохранителей техническим характеристикам, указанным в руководстве по эксплуатации автомобиля. Это поможет избежать проблем с электрической системой и обеспечит долгую и безопасную эксплуатацию транспортного средства.
Часто задаваемые вопросы по блоку предохранителей
Блок предохранителей на КАМАЗ 65115 играет ключевую роль в обеспечении надежной работы электрической системы автомобиля. Вопросы, касающиеся его функционирования, часто возникают у владельцев и механиков. Ниже представлены наиболее распространенные вопросы и ответы на них.
1. Какова основная функция блока предохранителей?
Основная функция блока предохранителей заключается в защите электрических цепей автомобиля от короткого замыкания и перегрузок. Каждый предохранитель отвечает за определенный электрический компонент или систему, и при возникновении неисправности он срабатывает, предотвращая дальнейшие повреждения.
2. Где расположен блок предохранителей на КАМАЗ 65115?
Блок предохранителей на КАМАЗ 65115 обычно расположен в кабине водителя, под панелью приборов. Для доступа к блоку необходимо снять защитную крышку, что позволяет визуально проверить состояние предохранителей и при необходимости заменить их.
3. Как узнать, какой предохранитель отвечает за конкретный компонент?
На внутренней стороне крышки блока предохранителей обычно имеется схема, которая указывает, какой предохранитель отвечает за какой компонент. Также в руководстве пользователя можно найти подробную информацию о назначении каждого предохранителя, что упрощает диагностику и ремонт.
4. Как правильно заменить предохранитель?
Для замены предохранителя необходимо выполнить следующие шаги:
- Выключить зажигание автомобиля.
- Снять крышку блока предохранителей.
- Определить неисправный предохранитель по его состоянию (перегоревший предохранитель обычно имеет обгоревший провод).
- С помощью специального инструмента или пинцета аккуратно извлечь предохранитель.
- Установить новый предохранитель с тем же номиналом.
- Закрыть крышку блока предохранителей и включить зажигание.
5. Что делать, если предохранитель снова перегорает?
Если предохранитель перегорает повторно, это может свидетельствовать о наличии более серьезной проблемы в электрической системе, такой как короткое замыкание или неисправность самого компонента. В таком случае рекомендуется обратиться к квалифицированному специалисту для диагностики и устранения неисправности.
6. Как часто нужно проверять блок предохранителей?
Рекомендуется периодически проверять состояние предохранителей, особенно перед длительными поездками или после проведения работ с электрической системой автомобиля. Это поможет избежать неожиданных поломок в пути и обеспечит безопасность эксплуатации автомобиля.
Знание о блоке предохранителей и его правильное обслуживание поможет владельцам КАМАЗ 65115 избежать многих проблем и продлить срок службы автомобиля.
