Схема предохранителей КАМАЗ 65115 и как в ней разобраться

В данной статье мы подробно рассмотрим схему и расположение предохранителей на автомобиле КАМАЗ 65115, что является важным аспектом для обеспечения надежной работы электрооборудования. Знание номиналов предохранителей, их расшифровка и диагностика возможных неисправностей помогут владельцам и механикам быстро и эффективно устранять проблемы, связанные с электрическими цепями. Эта информация будет полезна как для профессионалов, так и для автолюбителей, стремящихся поддерживать свой грузовик в исправном состоянии.

Расположение и конструкция центрального блока

Основной распределительный щит модели КАМАЗ 65115 обычно находится в моторном отсеке, прикрепленный к левой стороне кабины или на лонжероне рамы, в зависимости от года выпуска и комплектации шасси. Доступ к нему можно получить, открыв боковой люк или сняв защитную крышку, что занимает минимальное время при соблюдении мер безопасности. Корпус блока герметичен, что защищает контакты от влаги, пыли и вибраций, характерных для работы тяжелой техники.

Внутри корпуса расположены ряды предохранителей ножевого типа и реле, отвечающие за основные цепи питания. Для удобства идентификации на внутренней стороне крышки часто имеется маркировка, однако она может стереться или загрязниться в процессе эксплуатации. Если маркировка отсутствует, ориентироваться можно по цветовой кодировке корпусов и их расположению в рядах.

Если необходимо проверить цепь питания стеклоочистителей или фар, нужно найти соответствующий ряд в центральном блоке. Каждый элемент надежно вставлен в гнездо, и для его извлечения рекомендуется использовать специальный пластиковый съемник, который обычно находится в том же блоке.

Состояние контактов гнезд также имеет большое значение: окисление или ослабление пружин могут приводить к ложным перегораниям даже исправных вставок. Перед установкой нового элемента стоит осмотреть посадочное место на наличие нагара или коррозии. При необходимости контакты следует очистить или обработать спреем для электрических контактов, чтобы обеспечить надежное соединение.

⚠️ Внимание: Все работы по замене предохранителей должны проводиться только при выключенном зажигании и разомкнутой цепи массы аккумулятора. Это поможет избежать риска короткого замыкания и повреждения бортовой электроники.

Номиналы и назначение основных цепей

Центральный блок КАМАЗ 65115 содержит предохранители с номиналами от 5 до 30 Ампер и выше. Каждый предохранитель защищает определенный участок электрической цепи. Например, цепи управления двигателем (ЭБУ) обычно защищены предохранителями на 5А или 10А, так как они потребляют небольшой ток, но критически важны для работы мотора. В то же время цепи освещения, вентиляторов и стеклоочистителей требуют более мощной защиты — от 15А до 25А.

Если возникла проблема с неработающим компонентом, первым делом проверьте, соответствует ли номинал установленного предохранителя требованиям производителя. Установка «жучков» или предохранителей с более высоким номиналом строго запрещена, так как это может привести к перегреву проводки и возникновению пожара. В таблице ниже представлено типичное распределение номиналов для основных потребителей энергии в данной модели.

Потребитель энергии	Номинал (А)	Цвет корпуса
Система управления двигателем	5-10	Коричневый/Красный
Фары головного света	15-20	Голубой/Желтый
Вентилятор охлаждения	25-30	Белый/Зеленый
Стеклоочистители	15-20	Голубой/Желтый

На практике часто один предохранитель отвечает за несколько функций, например, за левую и правую фары ближнего света. В таких случаях перегорание одного предохранителя отключает обе фары, что упрощает диагностику. Однако для дальнего света или противотуманных фар цепи могут быть раздельными, что требует проверки каждого элемента отдельно. Водителю или механику всегда следует иметь под рукой точную схему цепей.

Интересные факты

Вот несколько интересных фактов о схеме и расположении предохранителей на КАМАЗ 65115:

1. Централизованное расположение: На КАМАЗ 65115 предохранители обычно располагаются в блоке, который находится под приборной панелью со стороны водителя. Это обеспечивает удобный доступ для замены предохранителей и диагностики электрических систем.

2. Разнообразие предохранителей: В зависимости от комплектации и года выпуска, в блоке предохранителей может быть установлено множество различных типов предохранителей, включая стандартные стеклянные и более современные миниатюрные. Это позволяет защитить различные электрические цепи, такие как освещение, системы управления и вспомогательные устройства.

3. Схема предохранителей: На крышке блока предохранителей обычно имеется схема, которая указывает, какой предохранитель отвечает за каждую конкретную цепь. Это значительно упрощает процесс диагностики и ремонта, так как водителю или механикам не нужно искать информацию в руководстве пользователя.

Эти факты подчеркивают важность правильного понимания и обслуживания электрической системы автомобиля для обеспечения его надежной работы.

Дополнительные блоки и реле управления

В дополнение к основному распределительному центру, в конструкции КАМАЗ 65115 могут находиться дополнительные коммутационные модули. Они располагаются в кабине или рядом с аккумуляторным отсеком и отвечают за работу вспомогательных систем, таких как отопление, аудиосистема или дополнительные световые приборы. Пренебрежение этими модулями при диагностике неисправностей может привести к тому, что проблема останется невыявленной, даже если основной блок был тщательно проверен.

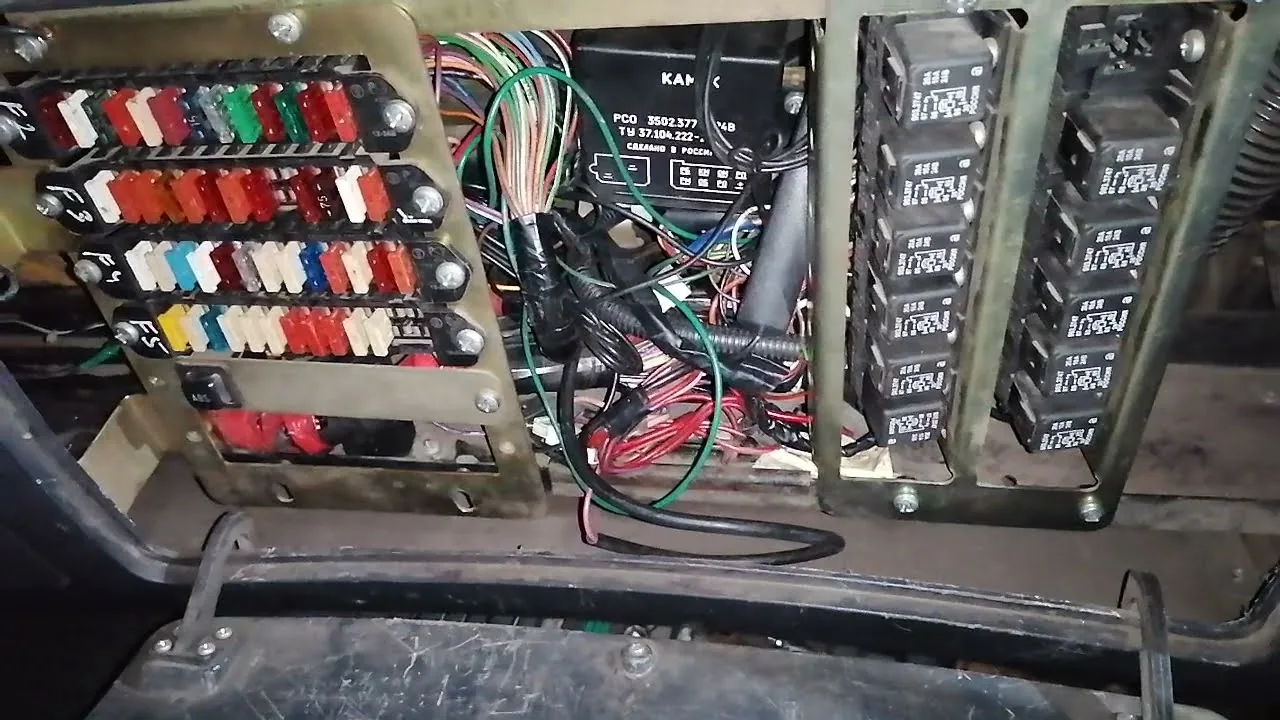

Внутри кабины, под панелью приборов или за боковой обшивкой, можно обнаружить монтажный блок меньшего размера. Он включает предохранители для цепей, связанных с органами управления в кабине: подсветка панели, тахограф, радиооборудование. Доступ к этим предохранителям может быть затруднен из-за конструктивных особенностей интерьера, что иногда требует частичной разборки облицовки. При выполнении работ в салоне важно соблюдать осторожность, чтобы не повредить пластиковые крепления и проводные жгуты.

Особое внимание стоит уделить реле, которые часто располагаются вместе с предохранителями или вынесены в отдельный модуль. Реле управляют токами высокой мощности, используя слабые сигналы от переключателей. Неисправность реле может создавать иллюзию перегоревшего предохранителя: цепь не функционирует, но визуально плавкая вставка остается целой. Поэтому при диагностике необходимо проверять не только предохранители, но и работоспособность соответствующих реле, меняя их местами с исправными аналогами.

Например, если не работает сигнал или стартер, в первую очередь следует проверить соответствующие реле в дополнительном блоке. Часто реле имеют стандартный форм-фактор, что позволяет временно заменить их для проверки. Если после замены реле цепь заработала, это указывает на то, что проблема заключалась именно в коммутационном устройстве, а не в проводке или предохранителе.

Специфика электрооборудования разных годов выпуска

Модель КАМАЗ 65115 выпускается уже долгое время, и за этот период конструкция электрооборудования претерпела изменения. В ранних версиях автомобиля использовались цилиндрические предохранители устаревшего типа, которые позже заменили на более надежные ножевые аналоги. При обслуживании старых автомобилей важно учитывать эту особенность и иметь при себе соответствующий набор запасных частей.

Современные модификации, особенно с двигателями стандарта Евро-2 и выше, имеют более сложную архитектуру бортовой сети с увеличенным количеством электронных блоков. Это привело к расширению числа цепей защиты и появлению специализированных модулей. Например, системы ABS или EBS могут иметь свои блоки предохранителей, размещенные рядом с модуляторами на раме.

Если ваш автомобиль оснащен современным оборудованием, обратите внимание на наличие центрального блока управления бортовой электроникой. Он может самостоятельно отключать цепи при перегрузке, имитируя работу предохранителя. В таких случаях для восстановления функционирования может потребоваться сброс ошибки через диагностический разъем или перезагрузка системы путем кратковременного отключения массы. Ознакомление с руководством по эксплуатации конкретной модификации поможет лучше понять особенности вашего грузовика.

Диагностика и выявление неисправностей

Поиск неисправной плавкой вставки начинается с визуального осмотра, который часто позволяет быстро выявить проблему. Прозрачный корпус современных ножевых предохранителей позволяет увидеть состояние плавкой перемычки без использования измерительных приборов. Если перемычка повреждена или потемнела, элемент считается неисправным и нуждается в замене. Однако визуальный осмотр может быть затруднен из-за загрязнений или особенностей освещения.

Для более точной диагностики, особенно если визуальный осмотр не дает ясного ответа, рекомендуется использовать мультиметр или контрольную лампу. Переключив прибор в режим прозвонки, можно проверить сопротивление элемента: исправный предохранитель демонстрирует сопротивление, близкое к нулю, в то время как сгоревший показывает обрыв цепи. Этот метод позволяет проверить даже те элементы, целостность которых вызывает сомнения, и является наиболее надежным способом диагностики.

На практике часто возникает ситуация, когда новый предохранитель сгорает сразу после установки. Это явный признак короткого замыкания в защищаемой цепи. В таком случае простая замена не решит проблему и может быть опасной. Необходимо выяснить причину замыкания: это может быть перетершийся провод, попавший на массу жгут, или неисправность самого потребителя (например, замыкание обмотки электродвигателя).

Если предохранитель в определенной цепи сгорает неоднократно, следует отключить потребителей этой цепи и проверить проводку. Алгоритм действий при поиске короткого замыкания выглядит следующим образом:

1. Отключите аккумуляторную батарею для обеспечения безопасности.
2. Извлеките сгоревший предохранитель и внимательно осмотрите жгуты проводов, идущие к потребителям этой цепи, на наличие повреждений изоляции.
3. Отсоедините разъемы потребителей и проверьте цепь на наличие замыкания на массу.
4. Восстановите изоляцию или замените поврежденный участок проводки перед установкой нового предохранителя.

Инструменты и методы проверки

Для эффективной диагностики электрооборудования КАМАЗ 65115 водителю необходим базовый набор инструментов. Главным прибором является мультиметр, который измеряет напряжение, силу тока и сопротивление. Качественная LED-контролька упрощает процесс, позволяя быстро проверить наличие напряжения в цепи без необходимости смотреть на экран прибора.

Кроме измерительных инструментов, понадобятся механические: набор отверток, пассатижи и специальный съемник для предохранителей. Съемник важен, так как попытка извлечь плотно сидящий элемент руками или металлическим инструментом может повредить контакты или привести к травмам. Пластиковый съемник минимизирует риск случайного замыкания соседних контактов.

Чистота контактов также имеет большое значение при измерениях. Окисленные клеммы аккумулятора или разъемы могут давать неверные показания или вызывать падение напряжения, что система может интерпретировать как неисправность. Регулярная очистка контактов и использование специальных смазок для электропроводки существенно снижают вероятность проблем с электрической системой в будущем.

⚠️ Важно: При использовании мультиметра в режиме измерения тока (амперметр) никогда не подключайте щупы параллельно источнику напряжения или нагрузке. Это может привести к выходу прибора из строя. Ток следует измерять только в разрыве цепи.

Типичные ошибки при обслуживании электроцепей

Неквалифицированное вмешательство в работу бортовой сети может усугубить изначальную проблему. Водители и механики, стремясь быстро устранить неисправность, часто совершают ошибки, которые могут привести к дорогостоящему ремонту. Осознание этих ошибок поможет избежать серьезных поломок и обеспечит надежную работу электрооборудования грузовика.

Одной из распространенных ошибок является установка предохранителей с более высоким номиналом, чем указано в схеме. Многие считают, что более мощный предохранитель предотвратит его сгорание, однако проводка рассчитана на определенный ток. Еще одной проблемой является игнорирование причин перегорания: если предохранитель сгорел, это указывает на перегрузку, и простая замена на новый — лишь временное решение.

Часто наблюдается неправильная установка ножевых предохранителей, когда их ножки не полностью входят в гнездо или находятся в перекошенном положении. Это приводит к плохому контакту, перегреву и оплавлению блока. Еще одна ошибка — использование неоригинальных или дешевых аналогов неизвестного производства, параметры которых могут не соответствовать заявленным.

1. Установка «жучков» или проволоки вместо предохранителя — полностью отключает защиту цепи, что в случае короткого замыкания может привести к возгоранию проводки и пожару автомобиля.
2. Использование предохранителя с большим номиналом — приводит к тому, что при перегрузке сгорает не дешевая вставка, а дорогой потребитель (моторчик, блок управления) или плавится изоляция проводов.
3. Игнорирование окисления контактов — установка нового элемента в загрязненное гнездо вызывает перегрев и повторное перегорание даже при нормальной нагрузке из-за высокого переходного сопротивления.
4. Нарушение герметичности блока — оставление крышки блока незакрытой или повреждение уплотнителей приводит к попаданию влаги и коррозии контактов, что вызывает хаотичные отказы оборудования.

Рекомендации по эксплуатации и профилактике

Для надежной работы электрооборудования автомобиля КАМАЗ 65115 важно не только устранять неисправности, но и регулярно проводить профилактические мероприятия. Плановый осмотр аккумуляторов, проверка крепления клемм и целостности изоляции проводов должны стать частью каждого технического обслуживания. Поддержание чистоты в моторном отсеке и отсутствие масляных подтеков также снижают риск возгорания и коррозии электрических соединений.

Рекомендуется всегда иметь в кабине запасной комплект предохранителей различных номиналов и реле, подходящих для вашего автомобиля. Храните их в сухом месте, в оригинальной упаковке или специальном органайзере, чтобы избежать повреждений и путаницы. Наличие запасных частей позволяет быстро решить проблему в дороге, не дожидаясь эвакуатора или помощи.

При выполнении любых работ с электрооборудованием, даже таких простых, как замена лампочки или установка магнитолы, обязательно отключайте массу. Это правило помогает избежать случайных замыканий, которые могут повредить блок управления двигателем или приборную панель. Бережное обращение с электрикой способствует долговечности автомобиля и обеспечивает безопасность водителя на дороге.

Соблюдение этих рекомендаций и знание схемы расположения защитных элементов помогут поддерживать автомобиль КАМАЗ 65115 в исправном состоянии. Правильная эксплуатация электрооборудования — залог надежной работы техники в любых дорожных и климатических условиях. Помните, что электричество не прощает небрежности, но щедро вознаграждает за внимательное отношение и заботу о деталях.

Сравнение с другими моделями КАМАЗ

Модель КАМАЗ 65115, как и другие грузовики марки КАМАЗ, имеет свои особенности в системе предохранителей, которые обеспечивают защиту электрических цепей автомобиля. Однако, в отличие от некоторых других моделей, таких как КАМАЗ 6520 или КАМАЗ 54115, расположение и схема предохранителей в 65115 имеют свои уникальные черты.

В КАМАЗ 65115 предохранители расположены в двух основных блоках: в кабине и под капотом. Это позволяет обеспечить доступ к предохранителям в зависимости от ситуации. В кабине, как правило, находятся предохранители, отвечающие за работу приборной панели, освещения и других систем, связанных с комфортом водителя. Под капотом же расположены предохранители, отвечающие за работу двигателя и других критически важных систем.

Сравнивая с моделью КАМАЗ 6520, можно отметить, что в последней используется более современная схема предохранителей, которая включает в себя дополнительные элементы защиты и более удобное расположение. Например, в 6520 предохранители сгруппированы по функциональному принципу, что упрощает их замену и диагностику. В то время как в 65115 предохранители могут быть разбросаны по нескольким блокам, что иногда затрудняет поиск нужного элемента.

Также стоит отметить, что в КАМАЗ 54115 предохранители имеют более высокую степень защиты от влаги и пыли, что делает их более надежными в условиях эксплуатации. В отличие от этого, в 65115 предохранители могут быть подвержены воздействию внешней среды, что требует более внимательного отношения к их состоянию и регулярной проверке.

В целом, несмотря на различия, все модели КАМАЗ имеют схожие принципы работы предохранителей, и их замена осуществляется по аналогичным схемам. Однако, учитывая особенности каждой модели, важно иметь под рукой руководство пользователя, чтобы точно знать, какие предохранители за что отвечают и как их правильно заменить.

Часто задаваемые вопросы по предохранителям

Предохранители в автомобиле КАМАЗ 65115 играют важную роль в обеспечении безопасности электрической системы. Они защищают электрические цепи от перегрузок и коротких замыканий, предотвращая возможные повреждения компонентов автомобиля. Ниже представлены часто задаваемые вопросы, которые помогут лучше понять работу и расположение предохранителей в данном грузовике.

1. Где находятся предохранители в КАМАЗ 65115?

Предохранители в КАМАЗ 65115 расположены в нескольких местах. Основной блок предохранителей находится под приборной панелью со стороны водителя. Также могут быть дополнительные предохранители, расположенные в моторном отсеке. Для доступа к блоку предохранителей необходимо снять защитную крышку, которая обычно фиксируется на защелках.

2. Как узнать, какой предохранитель отвечает за конкретную функцию?

На внутренней стороне крышки блока предохранителей обычно имеется схема, которая указывает, какой предохранитель отвечает за ту или иную электрическую систему. Важно внимательно ознакомиться с этой схемой, чтобы избежать путаницы. Если схема отсутствует, можно обратиться к руководству пользователя или сервисной документации.

3. Как проверить предохранитель на работоспособность?

Для проверки предохранителя необходимо извлечь его из гнезда с помощью специального инструмента или пинцета. Визуально осмотрите предохранитель на наличие повреждений: если металлическая нить внутри предохранителя перегорела, значит, он требует замены. Также можно использовать мультиметр для проверки целостности предохранителя, установив его в режим измерения сопротивления.

4. Как правильно заменить предохранитель?

При замене предохранителя важно использовать только предохранители с тем же номиналом, что и оригинальные. Установка предохранителя с более высоким номиналом может привести к повреждению электрической системы. Для замены аккуратно извлеките неисправный предохранитель и вставьте новый в то же гнездо. Убедитесь, что он надежно зафиксирован.

5. Что делать, если предохранитель сгорает повторно?

Если предохранитель сгорает повторно, это может свидетельствовать о наличии проблемы в электрической цепи, такой как короткое замыкание или перегрузка. В таком случае рекомендуется обратиться к квалифицированному специалисту для диагностики и устранения неисправности. Не стоит игнорировать повторяющиеся проблемы с предохранителями, так как это может привести к более серьезным повреждениям.

6. Как часто нужно проверять предохранители?

Рекомендуется периодически проверять состояние предохранителей, особенно перед длительными поездками или после проведения работ с электрической системой автомобиля. Также стоит обращать внимание на любые изменения в работе электрических систем, такие как мерцание света или отключение приборов, что может указывать на необходимость проверки предохранителей.

Знание о предохранителях и их правильное использование поможет обеспечить надежную работу электрической системы вашего КАМАЗа 65115 и избежать неприятных ситуаций на дороге.

Обновления и изменения в схемах предохранителей

Схемы предохранителей КАМАЗ 65115 периодически обновляются в зависимости от изменений в конструкции автомобиля и внедрения новых технологий. Эти обновления могут касаться как расположения предохранителей, так и их номиналов, что важно учитывать при обслуживании и ремонте транспортного средства.

Одним из основных факторов, влияющих на изменения в схемах предохранителей, является модернизация электрооборудования. С каждым новым выпуском модели производитель может добавлять новые электрические компоненты, такие как системы безопасности, мультимедиа или дополнительные датчики, что требует пересмотра схемы предохранителей для обеспечения надежной работы всех систем.

Также стоит отметить, что в зависимости от региона эксплуатации и специфики работы автомобиля могут быть предложены различные комплектации, которые могут включать дополнительные предохранители для защиты специфических узлов и агрегатов. Например, в некоторых версиях КАМАЗ 65115 могут быть установлены предохранители для защиты дополнительных электрических цепей, таких как обогрев зеркал или автономный отопитель.

Важно помнить, что при замене предохранителей необходимо использовать только оригинальные детали, соответствующие номиналам, указанным в обновленной схеме. Неправильный выбор предохранителя может привести к повреждению электрических систем автомобиля или даже к возгоранию.

Для получения актуальной информации о схеме предохранителей рекомендуется обращаться к официальной документации производителя или сервисным центрам, где можно получить информацию о последних обновлениях и изменениях. Это поможет избежать неприятных ситуаций и обеспечит надежную работу всех электрических систем автомобиля.
