В данной статье мы подробно рассмотрим процесс изготовления и установки бортов на КамАЗ своими руками, что позволит вам не только сэкономить средства, но и получить качественный результат, соответствующий вашим требованиям. Мы предоставим необходимые чертежи, советы по выбору материалов и технологии монтажа, а также расскажем о типичных ошибках, которые могут возникнуть в процессе работы. Эта информация будет полезна как опытным автолюбителям, так и новичкам, стремящимся освоить навыки самостоятельного ремонта и модификации своего автомобиля.
Подготовка проекта и выбор материалов
Перед началом работ по металлообработке важно точно определить тип конструкции, которую вы собираетесь создать. Это влияет на выбор материалов и уровень сложности выполнения. Обычно выделяют два основных варианта: сплошные борта из цельного листа и рамные конструкции с обшивкой. Каждый из этих вариантов имеет свои преимущества в зависимости от назначения автомобиля.
Для стандартного самосвала или бортового автомобиля, таких как КамАЗ-5320 или более современные модели из серии КамАЗ-65115, лучше использовать стальной лист толщиной не менее 2 мм для обшивки, а также профильную трубу для усиления каркаса. Применение более тонкого металла, например, 1.5 мм, возможно только для надставных бортов, которые не предназначены для основной нагрузки при перевозке тяжелых грузов.
Необходимо заранее произвести расчеты веса конструкции, чтобы не превысить допустимую полную массу автомобиля. Каждый лишний килограмм металла означает потерю полезной нагрузки. При проектировании важно учитывать стандартные размеры листового проката, чтобы минимизировать количество обрезков и стыковочных швов, которые могут стать слабыми местами в конструкции.

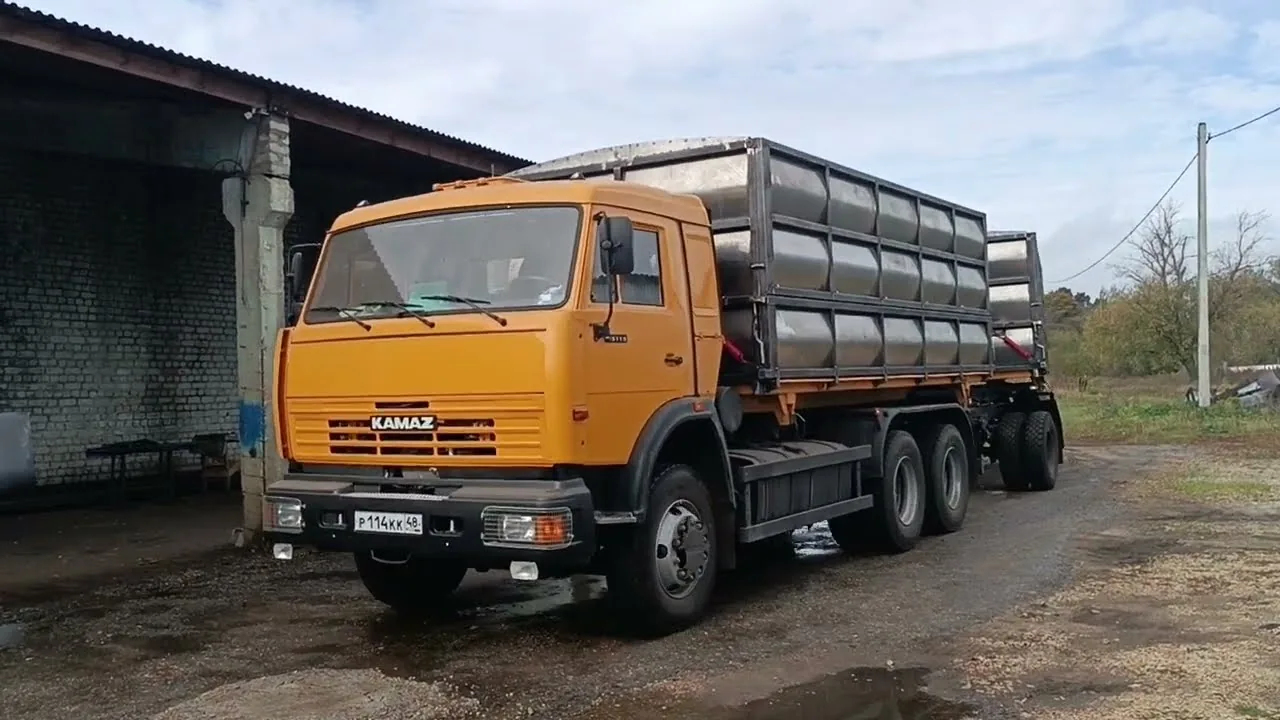

Сравнение схем конструкций
Выбор между цельнометаллическим бортом и каркасной конструкцией зависит от доступных материалов и оборудования для гибки. Цельный лист выглядит более привлекательно и проще в уходе, но для его формирования нужны мощные листогибочные машины или услуги специализированных мастерских для создания ребер жесткости.
Каркасная конструкция, состоящая из рамы из профильной трубы и приваренного к ней листа, отличается большей ремонтопригодностью. Она позволяет использовать остатки металла различной толщины. В случае повреждения такой борт проще восстановить, заменив только поврежденную часть обшивки, не затрагивая силовой каркас платформы.
| Параметр | Цельнометаллический борт | Каркасный борт (рама + лист) |
|---|---|---|
| Сложность изготовления | Высокая (требуется гибка) | Средняя (требуется сварка) |
| Ремонтопригодность | Низкая | Высокая |
| Вес конструкции | Больше | Меньше (при правильном расчете) |
⚠️ Важно: При использовании вторичного металла обязательно проверьте его на наличие скрытой коррозии и трещин, особенно в зонах старых сгибов. Применение ржавого металла значительно сократит срок службы новой платформы.
| Этап работы | Описание | Необходимые материалы и инструменты |
|---|---|---|
| Подготовка кузова | Очистка и осмотр кузова на наличие повреждений | Щетка, моющее средство, инструменты для ремонта кузова |
| Изготовление бортов | Измерение и нарезка материалов по размерам кузова | Листовой металл, болгарка, сварочный аппарат, рулетка |
| Установка бортов | Крепление бортов к кузову с использованием крепежа | Болты, гайки, шайбы, отвертка, ключи |
| Обработка швов | Защита сварных швов от коррозии | Антикоррозийная краска, кисть или распылитель |
| Проверка надежности | Тестирование на прочность и устойчивость | Груз для проверки, инструменты для осмотра |
Интересные факты
Вот несколько интересных фактов о изготовлении и установке бортов на КамАЗ своими руками:
Индивидуальный подход к материалам: При изготовлении бортов для КамАЗ можно использовать различные материалы, такие как сталь, алюминий или даже композитные материалы. Каждый из них имеет свои преимущества: сталь более прочная и устойчивая к механическим повреждениям, а алюминий легче и не подвержен коррозии. Выбор материала зависит от условий эксплуатации и личных предпочтений владельца.
Универсальность конструкции: Борта на КамАЗ могут быть выполнены в различных вариантах — от стандартных до специализированных, например, с возможностью быстрого снятия или установки дополнительных элементов, таких как сетки или тенты. Это позволяет адаптировать грузовой автомобиль под конкретные задачи, будь то перевозка строительных материалов или сельскохозяйственной продукции.
Самостоятельная установка: Установка бортов на КамАЗ своими руками не требует специального оборудования, но важно иметь базовые навыки работы с инструментами и понимание конструкции автомобиля. Многие владельцы автомобилей предпочитают делать это самостоятельно, чтобы сэкономить деньги и получить уникальный результат, соответствующий их потребностям. Кроме того, это дает возможность лучше понять устройство своего автомобиля и повысить уровень технической грамотности.
Изготовление каркаса и раскрой металла
Создание каркаса начинается с тщательного измерения размеров существующей грузовой платформы, учитывая технологические зазоры для петель и запорных механизмов. Если кузов изготавливается с нуля, в качестве основы используются чертежи стандартных бортов КамАЗ, доступные в технической документации или адаптируемые под имеющиеся материалы.
Для раскроя металла удобно применять углошлифовальную машинку (болгарку) с диском для металла, предварительно размечая листы мелом или маркером. При работе с профильной трубой для рамы необходимо соблюдать угол 45 градусов на торцах, чтобы обеспечить надежное соединение без зазоров при сварке.
Сборку каркаса рекомендуется проводить на ровной горизонтальной поверхности, используя струбцины и магнитные угольники для фиксации деталей под прямым углом. Первоначальная сборка осуществляется с помощью прихваток, после чего проверяются диагонали и геометрия, и только затем выполняются основные сварные швы.
При создании ребер жесткости на цельном листе можно использовать метод холодной гибки с помощью мощных тисков и кувалды или проварить дополнительные полосы металла по периметру. Ребра жесткости играют важную роль в предотвращении эффекта «хлопушки», когда борт деформируется под воздействием груза.
Технология усиления конструкции
Для повышения прочности нижней части борта, которая испытывает наибольшие нагрузки при загрузке экскаватором или лопатой, часто используют дополнительные накладки шириной 40-50 мм. Эти детали привариваются вдоль внутреннего края нижней части борта и принимают на себя основное механическое воздействие.
В верхней части конструкции, особенно если высота борта превышает 600 мм, целесообразно установить съемные или стационарные распорки. Они предотвращают изгибание стенок наружу под давлением сыпучих материалов. Такие распорки могут быть выполнены в форме дуг или прямых перемычек, приваренных к верхнему краю.
Монтаж петель и запорных механизмов
Установка петель — ключевой этап, так как эти компоненты обеспечивают подвижность борта и несут нагрузку конструкции в открытом состоянии. Для стандартных бортов КамАЗ обычно используют петли в форме стакана или пальцевого соединения, которые должны свободно вращаться после установки.
При сварке петель к кузову и борту важно обеспечить точное совмещение. В противном случае борт может перекоситься, заклинить или открываться самопроизвольно во время движения. Для достижения этого петли сначала устанавливаются на общий палец (металлический прут), конструкция выставляется в закрытое положение, и только после этого производится сварка.

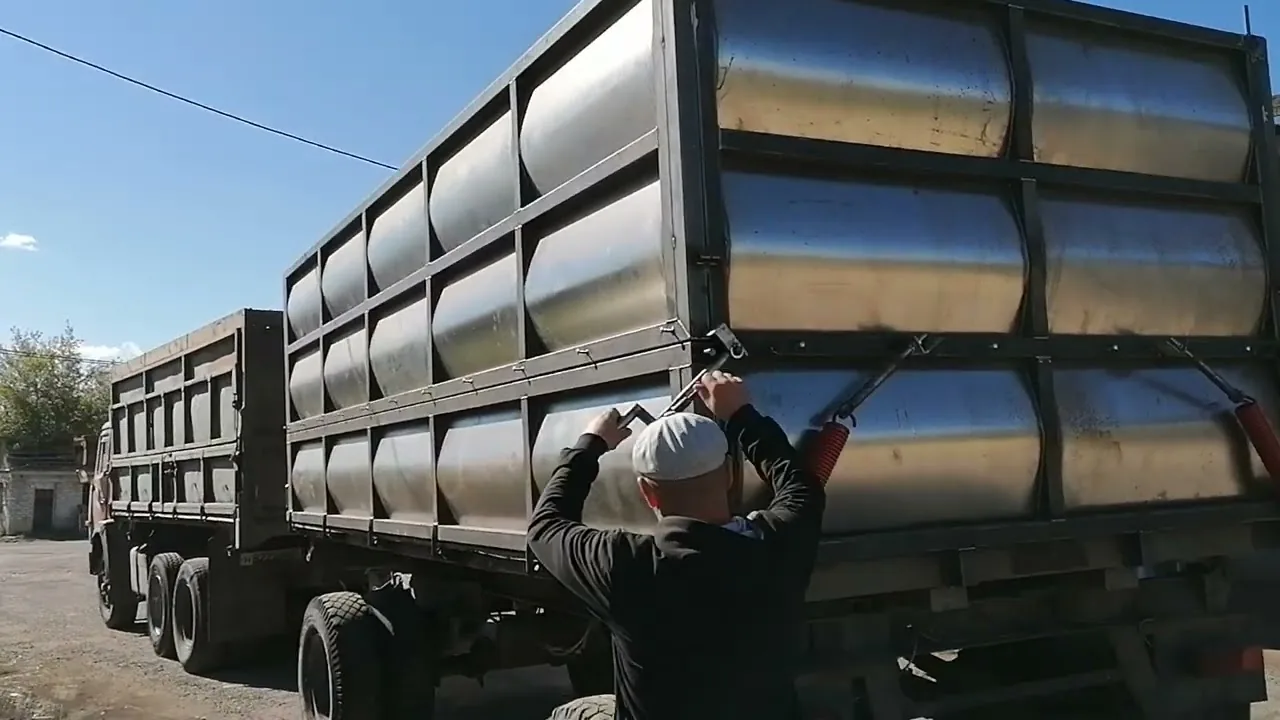

Запорные механизмы, известные как «защелки», должны надежно фиксировать борт в закрытом состоянии с достаточным усилием, чтобы предотвратить случайное открытие, но при этом обеспечивать легкость открытия без значительных усилий. Стандартные механизмы КамАЗ обычно представляют собой поворотный рычаг с крюком, который зацепляется за петлю соседнего борта или рамы.
| Элемент | Материал | Особенности монтажа |
|---|---|---|
| Петли | Сталь Ст3, толстостенная труба | Требуют точной центровки по осям |
| Защелки | Лист 4-5 мм, пружина | Необходима регулировка натяжения |
| Ограничители | Цепь или трос | Устанавливаются с запасом длины |
Антикоррозийная обработка и покраска
После завершения сварочных работ и механической обработки швов необходимо защитить металл от коррозии, особенно учитывая, что грузовики часто работают в неблагоприятных условиях. Первым шагом является удаление окалины, ржавчины и остатков масла. Это можно сделать с помощью металлической щетки или пескоструйной обработки.
Для грунтовки рекомендуется использовать эпоксидные или цинкосодержащие грунты, которые обеспечивают надежную катодную защиту. Грунт следует наносить в 2-3 тонких слоя, при этом каждый слой должен полностью высохнуть в соответствии с рекомендациями производителя, чтобы избежать пузырей на краске в будущем.
Выбор финишного покрытия зависит от условий эксплуатации. Для тяжелых условий лучше подойдут алкидные эмали или полиуретановые краски, которые обладают высокой стойкостью к механическим повреждениям и истиранию. Особое внимание стоит уделить торцам и сварным швам, так как именно в этих местах защитный слой чаще всего повреждается.
Типичные ошибки при изготовлении
При самостоятельном изготовлении бортов мастера часто совершают ошибки, которые могут свести на нет все усилия или даже вызвать аварийные ситуации на дороге. Изучение этих ошибок помогает избежать распространенных проблем и сделать конструкцию более надежной и долговечной.
- Игнорирование зазоров для теплового расширения — при сварке крупных конструкций металл нагревается и расширяется, а затем, остывая, сжимается. Это может привести к деформации рамы. Правильный подход: собирать конструкцию с учетом тепловых деформаций и применять ступенчатую сварку.
- Применение некачественного металла — использование металла с неопределенными характеристиками или признаками усталости может привести к разрушению борта под нагрузкой. Правильный подход: выбирать сертифицированный прокат с известной маркой стали.
- Неправильная установка петель — если оси петель не совпадают, борт будет перекошен, что приведет к быстрому износу механизма и затруднит плотное закрытие. Правильный подход: использовать шаблон или общий палец для фиксации петель во время сварки.
- Недостаток ребер жесткости — гладкий лист большого размера под давлением груза может выгнуться, потеряв свою форму. Правильный подход: варить ребра жесткости или использовать профилированный лист.
Финальная проверка и адаптация
После установки готовых бортов на платформу КамАЗ необходимо провести всестороннюю проверку всех узлов в статическом и динамическом режимах. Сначала протестируйте работу механизмов без нагрузки, а затем под нагрузкой, уделяя особое внимание поведению металла и крепежных элементов.
Важно убедиться, что при движении по неровностям борта не испытывают чрезмерных вибраций и не издают резонирующих звуков, что может указывать на недостаточную жесткость конструкции. При необходимости установите дополнительные точки крепления или усильте петли.
Регулярное обслуживание самодельных бортов включает периодическую смазку петель и запорных механизмов, а также осмотр состояния краски и металла на наличие коррозийных повреждений. Своевременное подкрашивание сколов поможет предотвратить глубокую коррозию и продлит срок службы конструкции.
Хорошо выполненные борта могут служить долгие годы, сохраняя свои геометрические параметры и обеспечивая безопасную транспортировку грузов. Важно не экономить на материалах для силовых элементов и строго следовать технологии сварочных работ.
Тем владельцам, которые не обладают достаточным опытом в сварке тонкого металла, рекомендуется сначала потренироваться на обрезках или обратиться за помощью к профессионалам для выполнения основных швов, так как это напрямую влияет на безопасность эксплуатации автомобиля.
Выбор инструментов для работы
Перед началом изготовления и установки бортов на КамАЗ необходимо правильно выбрать инструменты, которые помогут выполнить работу качественно и эффективно. В этом разделе мы рассмотрим основные инструменты, которые понадобятся для выполнения данной задачи.
1. Основные инструменты:
- Набор ключей и отверток: Для работы с крепежными элементами, такими как болты и гайки, вам понадобятся различные ключи (как рожковые, так и торцевые) и отвертки. Рекомендуется иметь набор с различными размерами, чтобы обеспечить универсальность.
- Дрель или шуруповерт: Эти инструменты необходимы для сверления отверстий и закручивания саморезов. Лучше всего использовать аккумуляторный шуруповерт, так как он обеспечивает большую мобильность.
- Болгарка: Для резки металлических деталей, таких как уголки и листы, потребуется болгарка с дисками для металла. Это позволит вам точно и быстро обрезать материалы до нужных размеров.
- Сварочный аппарат: Если вы планируете сваривать элементы конструкции, вам понадобится сварочный аппарат. Выбор типа сварки (аргонная, MIG/MAG или электродуговая) зависит от ваших навыков и доступных материалов.
- Измерительные инструменты: Линейка, рулетка и уровень помогут вам точно измерить размеры и обеспечить правильную установку бортов. Также полезно иметь угольник для проверки углов.
2. Дополнительные инструменты:
- Кусачки и плоскогубцы: Эти инструменты пригодятся для обрезки проволоки и работы с мелкими деталями.
- Шлифовальная машина: Если необходимо обработать края металлических деталей, шлифовальная машина поможет сделать их гладкими и безопасными.
- Краскопульт или кисть: Для покраски готовых бортов вам понадобятся инструменты для нанесения краски. Краскопульт обеспечит равномерное покрытие, а кисть подойдет для мелких деталей.
3. Средства индивидуальной защиты:
Не забывайте о безопасности во время работы. Обязательно используйте средства индивидуальной защиты, такие как:
- Защитные очки для защиты глаз от искр и мелких частиц;
- Перчатки для защиты рук от острых краев и химических веществ;
- Спецодежда, чтобы избежать травм и загрязнений;
- Респиратор, если вы работаете с красками или другими химическими веществами.
Правильный выбор инструментов и средств защиты обеспечит не только качество работы, но и вашу безопасность. Убедитесь, что все инструменты находятся в исправном состоянии и готовы к использованию перед началом процесса изготовления и установки бортов на КамАЗ.
Безопасность при работе с металлом
Работа с металлом требует особого внимания к безопасности, так как неправильное обращение с инструментами и материалами может привести к серьезным травмам. Перед началом любых работ необходимо ознакомиться с основными правилами безопасности, чтобы минимизировать риски.
Во-первых, важно использовать средства индивидуальной защиты (СИЗ). К ним относятся:
- Защитные очки: они защищают глаза от металлической стружки, искр и других мелких частиц, которые могут попасть в глаза во время резки или сварки.
- Перчатки: специальные перчатки защищают руки от порезов и ожогов. Однако стоит помнить, что при работе с вращающимися инструментами лучше использовать перчатки без длинных манжет, чтобы избежать зацепления.
- Защитная маска: при сварке необходимо использовать маску с фильтром, чтобы защитить лицо и глаза от яркого света и вредных газов.
- Спецодежда: рекомендуется носить одежду из плотных материалов, которая не будет обнажать кожу и защищать от искр и горячих металлов.
Во-вторых, перед началом работы следует убедиться, что рабочее место организовано правильно. Оно должно быть чистым и свободным от лишних предметов, которые могут стать причиной падений или травм. Также необходимо проверить наличие всех необходимых инструментов и материалов, чтобы избежать спешки и неосторожности во время работы.
При работе с электрическими инструментами важно следить за состоянием проводов и розеток. Необходимо использовать инструменты с исправной изоляцией и избегать работы в условиях повышенной влажности. Если инструмент начинает искрить или издавать необычные звуки, его следует немедленно отключить и проверить.
При резке и сварке металла важно соблюдать осторожность. Рекомендуется работать в хорошо проветриваемом помещении или на открытом воздухе, чтобы избежать накопления вредных газов. Также стоит помнить о том, что при сварке выделяются искры, которые могут воспламенить легковоспламеняющиеся материалы, поэтому следует заранее убрать все горючие вещества из зоны работы.
Наконец, важно помнить о правильной технике выполнения работ. Не спешите, следите за движениями и старайтесь избегать резких движений. Если вы не уверены в своих силах или навыках, лучше обратиться за помощью к более опытным специалистам.
Соблюдение этих простых, но важных правил поможет вам безопасно и эффективно выполнить изготовление и установку бортов на КамАЗ своими руками, минимизируя риск травм и повреждений.
Установка дополнительных элементов для удобства
При установке бортов на КамАЗ важно не только правильно закрепить основные элементы, но и добавить дополнительные компоненты, которые повысят функциональность и удобство использования кузова. Рассмотрим несколько таких элементов, которые могут значительно улучшить эксплуатационные характеристики вашего автомобиля.
1. Установка бортиков и откидных дверей
Бортики, которые устанавливаются на кузов, могут быть как стационарными, так и откидными. Откидные бортики позволяют значительно облегчить процесс загрузки и выгрузки грузов. Для их установки потребуется:
- Металлические петли, которые будут крепиться к кузову и бортикам;
- Замковые механизмы для надежного фиксирования бортиков в вертикальном положении;
- Дополнительные крепежные элементы, такие как болты и гайки.
Убедитесь, что петли установлены на достаточной высоте, чтобы бортики могли свободно открываться и закрываться, не мешая другим элементам кузова.
2. Установка защитных уголков
Защитные уголки помогают предотвратить повреждение кузова и бортиков при перевозке тяжелых или острых грузов. Они устанавливаются на углы кузова и бортиков, обеспечивая дополнительную защиту. Для их установки вам понадобятся:
- Металлические уголки, которые можно приобрести в магазине или изготовить самостоятельно;
- Крепежные элементы для надежной фиксации уголков;
- Инструменты для сверления и крепления.
Установите уголки так, чтобы они не мешали открыванию бортиков и не выступали за пределы кузова.
3. Установка дополнительных креплений для грузов
Для обеспечения безопасности перевозимых грузов рекомендуется установить дополнительные крепления, такие как рым-болты или специальные крючки. Эти элементы помогут надежно фиксировать груз в кузове, предотвращая его смещение во время движения. Для установки креплений вам понадобятся:
- Рым-болты или крючки, которые можно приобрести в специализированных магазинах;
- Дрель и сверла для создания отверстий в кузове;
- Крепежные элементы, такие как гайки и шайбы.
Рекомендуется размещать крепления в тех местах, где они будут наиболее удобны для фиксации грузов, а также не будут мешать другим элементам кузова.
4. Установка защитной сетки или тента
Для защиты грузов от атмосферных воздействий и потерь при транспортировке можно установить защитную сетку или тент. Это особенно актуально при перевозке сыпучих материалов или легких предметов. Для установки тента вам понадобятся:
- Тент, который можно заказать по индивидуальным размерам кузова;
- Крепежные элементы для фиксации тента к кузову;
- Металлические дуги или каркас для поддержки тента.
Убедитесь, что тент надежно закреплен и не будет срываться во время движения.
5. Установка освещения
Если вы планируете использовать КамАЗ в условиях низкой видимости, установка дополнительного освещения в кузове может стать полезным решением. Это может быть как простая светодиодная лента, так и более мощные фонари. Для установки освещения вам понадобятся:
- Светильники или светодиодные ленты;
- Электрические провода и соединительные элементы;
- Инструменты для монтажа и подключения.
Обратите внимание на правильное подключение освещения к электрической системе автомобиля, чтобы избежать короткого замыкания и других проблем.
Установка дополнительных элементов на кузов КамАЗ не только улучшает его функциональность, но и делает процесс эксплуатации более комфортным и безопасным. Правильный выбор и установка этих компонентов помогут вам максимально эффективно использовать ваш автомобиль для различных задач.
